1 z pohledu realizace Ing. Jan Juhás ;

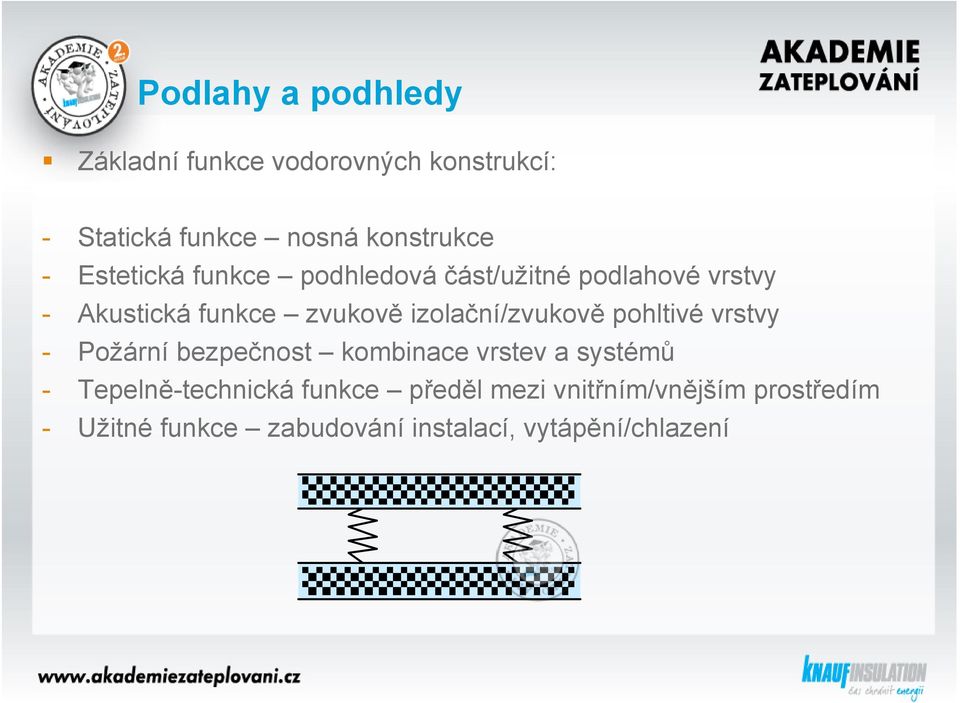

2 Základní funkce vodorovných konstrukcí: - Statická funkce nosná konstrukce - Estetická funkce podhledová část/užitné podlahové vrstvy - Akustická funkce zvukově izolační/zvukově pohltivé vrstvy - Požární bezpečnost kombinace vrstev a systémů - Tepelně-technická funkce předěl mezi vnitřním/vnějším prostředím - Užitné funkce zabudování instalací, vytápění/chlazení

3 Možnosti připojených nebo plovoucích podlahových vrstev: Podlahy sádrokartonové (F146/F141) Podlahy sádrovláknité (Brio, Vidifloor) Suchá cementová podlah Aquapanel Cementová podkladní deska AQP Tile Underlay Dutinová podlaha Knauf Camillo Dutinová podlaha Knauf Integral FHB Dvojitá podlaha Knauf Integral GiFa Lité podlahy - betonové x anhydridové Nivelační stěrky cementová x sádrová báze (BP3 x BP4)

4 Sádrokartonové podlahy Podlahy Knauf F146 2 x 12,5 mm lepené desky

5 Podlahy Sádrovláknité podlahy Knauf Brio 18/23 (WF)

6 Podlahy Dutinové podlahy Knauf Camillo

7 Dutinové podlahy Podlahy Knauf Integral FHB

8 Podlahy Dutinové podlahy Knauf Integral GiFa

9 Podlahy Lité potěry betonový x anhydritový

10 Podlahy Nivelační stěrky cementové x sádrové

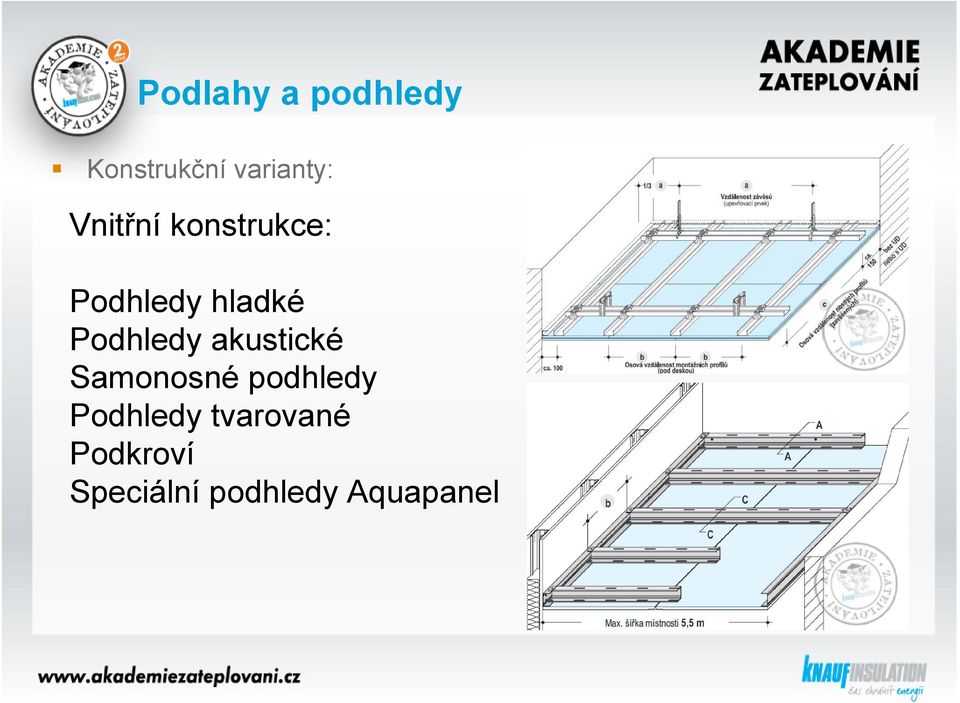

11 Konstrukční varianty: Vnitřní konstrukce: Podhledy hladké Podhledy akustické Samonosné podhledy Podhledy tvarované Podkroví Speciální podhledy Aquapanel

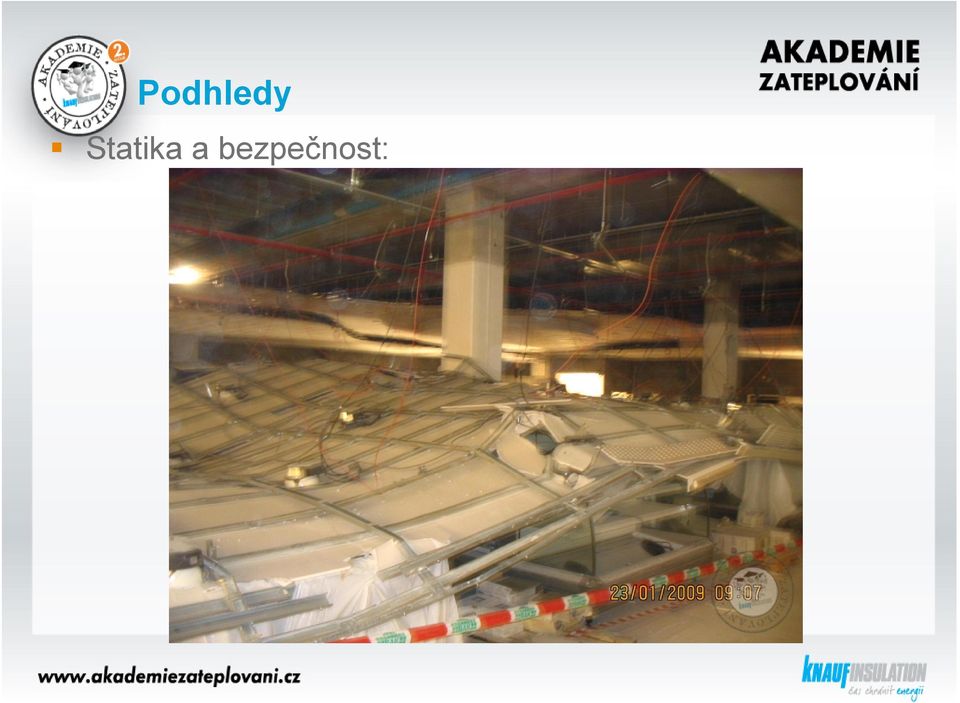

12 Podhledy Statika a bezpečnost:

13 Podhledy Oblast použití desek:

14 Podhledy Oblast použití desek:

15 Podhled D112 Podlahy a podhledy Podhled z CD profilů na křížovém rastru

16 Podhled D116 Podlahy a podhledy Podhled z CD profilů na křížovém rastru

17 Strop pod stropem Dvojitý podhled Použití: Požadavek na PO a zároveň na akustiku/design Pro bezproblémové umístění svítidel, instalací v požárně odolných konstrukcích Konstrukce pro komplexní řešení akustiky (dozvuk i průzvučnost)

18 Akustické podhledy Knauf Cleaneo Podhled z děrovaných desek Cleaneo

19 Podlahy a podledy Akustické podhledy Knauf Cleaneo Pravidla výběru děrované desky Design Podle vyváženosti frekvenční křivky (optimální vytlumení) Podle největší účinnosti ve frekvenční oblasti (zvukové pasti)

20 Samonosný podhled D131 Nezavěšený podhled z CW/UA profilů

21 Samonosný podhled D131 Podlahy a podhledy Speciální řešení s páteřním UA 50

22 Nové akustické zkoušky projekt bezpečné bydlení Systémová řešení akustiky: - Srovnání akustických výkonů desek - Tiché dřevěné stropy (suché podlahy + podhledy) - Jednoduché aplikace - Tři typy desek: 12,5 mm Knauf White 8,8 kg/m2 12,5 mm Knauf Diamant 13,0 kg/m2 12,5 mm Knauf Silentboard 18,0 kg/m2 KNAUF Praha s.r.o., Mladoboleslavská 949, Praha 9 Kbely, 22

23 Tiché dřevěné stropy Použité prvky: Suché podlahy Knauf Brio/F146 Sádrokartonové desky Knauf RED/White Sádrokartonová deska Diamant Sádrokartonová deska Silentboard Zavěšený podhled/samonosný podhled Technické parametry Konstrukce se zavěšeným podhledem Podhled D112 s 40 mm izolace nad podhledem Podhled 2 x 12,5 mm Knauf RED Podhled 1 x 12,5 mm Knauf Diamant Konstrukce se samonosným podhledem Podhled D131 s 60 mm izolace mezi profily Opláštění 1 x 12,5 Diamant = 64 db(rw)/43(lw) Opláštění 1 x 12,5 Silentboard = 65 db(rw)/40(lw) Opláštění 2 x 12,5 Diamant = 65 db(rw)/38(lw)

24

25 Základní principy pro tichý dřevěný strop Optimální řešení akustiky dřevěného stropu lze řešit pomocí suché podlahy a podhledu, jen je třeba znát základní principy funkce jednotlivých vrstev. Umístění TZB je vhodné řešit v rámci zvláštní konstrukce. Řešení osvětlení a veškerých prostupů stropem v rámci dvou chráněných místnosti výrazně snižuje akustickou kvalitu jakéhokoliv opatření.

26 Konstrukční možnosti lehkého dřevěného stropu Funkční řešení D131/Silentboard + Brio Dvojitý CW profil + 80 mm Knauf Insulation Tl 140 2x12,5 mm Silentboard Lw = 43 db 26

27 Konstrukční možnosti lehkého dřevěného stropu Funkční řešení D131/Diamant + Brio Dvojitý CW profil + 80 mm Knauf Insulation MPE 1x12,5 mm Diamant Lw = 48 db

28 Vliv vloženého izolantu Použití typu izolantu požár/akustika? Čedičová izolace Skelná izolace Vliv na celkovou akustiku? Rozdíl mezi dutinou s izolací a bez ní 6 9 db

29 Vady a závady správný typ izolantu?

30 Vady a závady správný typ izolantu?

31 Vady a závady správný typ hmoždinky?

32 Vady a závady volné konce CD profilů?

33 Vady a závady do UD profilu se přece nešroubuje?

34 Vady a závady vzdálenost šroubků v podhledu?

35 Vady a závady není konstrukce poněkud úsporná?

36 Vady a závady když se potkají řemesla

37 Vady a závady když se potkají řemesla

38 Vady a závady když se potkají řemesla

39 Vady a závady když se potkají řemesla

40 Na detailech záleží

41 Napojení podhledu na stěnu běžné provedení Takto provedení napojení pomocí akrylového tmelu nemůže nikdy fungovat! Levné akryláty žloutnou a v místě připojení akrylátu k desce (cca 1 cm od rohu vždy prasknou) Výrazně lepší variantou akrylového spoje je Knauf Renokitt s výrazně vyšší bělostí a minimálním propadáním

42 Napojení podhledu na stěnu bezpečné řešení Provedení napojení se stínovou spárou. (Dilatační provedení 100% technické řešení; U projektantů ne moc oblíbené.)

43 Trennfix separační páska Napojení podhledu na stěnu 100% řešení Zatmelení správně seřízlého konce desky pomocí Uniflottu a separační pásky Trennfix. Akusticky, požárně i esteticky vynikající řešení.

44 Trennfix separační páska

45 Děkuji za pozornost.. Ing. Jan Juhás
