Akustická řešení ve vnitřní výstavbě. Akustika Parametry Skladby Testy Použití

Transkript

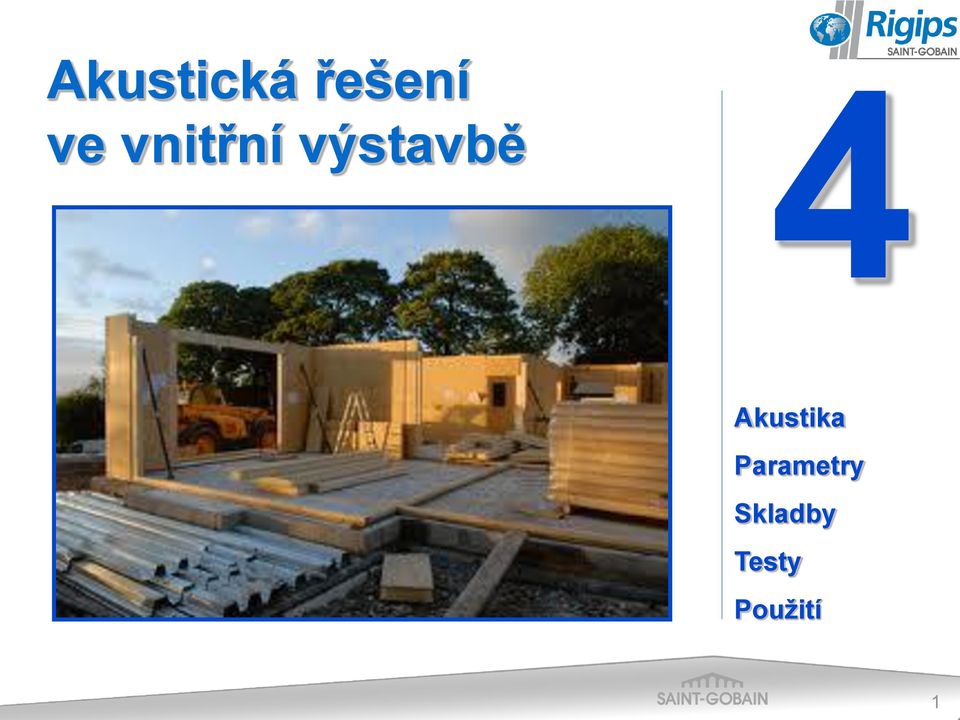

1 Akustická řešení ve vnitřní výstavbě 4 Akustika Parametry Skladby Testy Použití 1

2 Proč se akustikou zabýváme? Akustika je druhý nejčastější problém, který lidé řeší po nastěhování do bytu! Máme sice poměrně přísné normy, ale jejich dodržování nikdo nehlídá! Začíná velký tlak ze strany konečných spotřebitelů ( úřadů )! Požadavky na vyšší komfort se zvyšují! 2

3 Akustická pohoda Vznik hluku a jeho šíření konstrukcí budov. Kročejová neprůzvučnost Vzduchová neprůzvučnost

4 Akustická pohoda Co musíme řešit pro dosažení akustické pohody: Úroveň hluku Redukci vzduchová neprůzvučnost Útlum kročejového hluku Dozvuk Celková doba dozvuku Přenos mluvené řeči Cesty přenosu: 1 Přímo 2-4 Navazujícími konstrukcemi 5 Průniky (netěsnostmi) 6 Vedlejšími prostorami Měření Vzduchové neprůzvučnosti stavebního dílce Měří se útlum a/ bez přenosu vedlejšími cestami (Index vzduchové neprůzvučnosti R w ) b/ s přenosem vedlejšími cestami (Index stavební vzduchové neprůzvučnosti R w)(r )

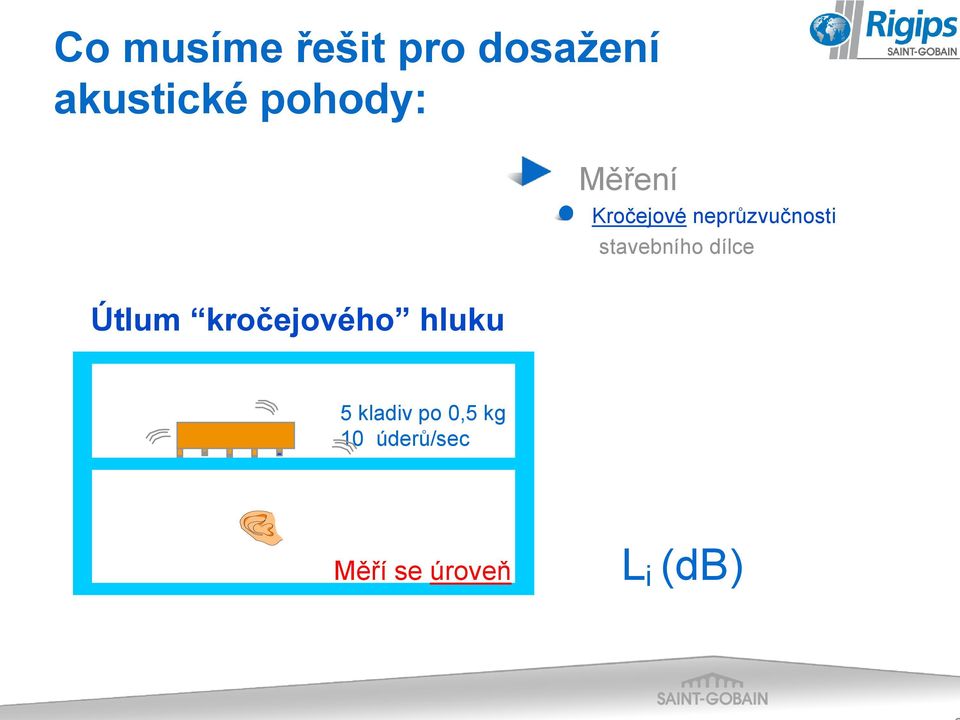

5 Základní pojmy z akustiky Co musíme řešit pro dosažení akustické pohody: Útlum kročejového hluku Měření Kročejové neprůzvučnosti stavebního dílce 5 kladiv po 0,5 kg 10 úderů/sec Měří se úroveň L i (db)

6 Technické řešení firmy Rigips Modrá akustická deska Proč dosahují konstrukce s MA vyšší vzduchové neprůzvučnosti? Deska má větší objemovou hmotnost! Jádro desky má správně vyladěnou dynamickou tuhost! Díky tomu je MA schopná lépe pohlcovat vibrace způsobené zvukovými vlnami! 7

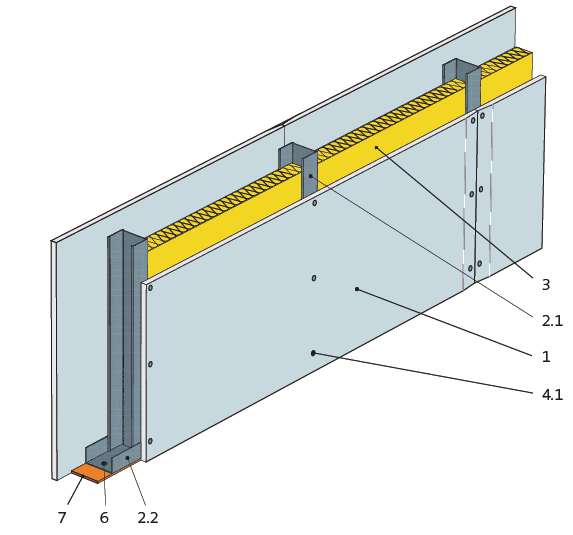

7 Vlastnosti konstrukcí a jejich výhody Příčky z modrých akustických desek Útlum způsobený hlukem (zvuky) ze sousedství Nízké hmotnosti malé přitížení nosné konstrukce Malé tloušťky konstrukcí větší užitná plocha Konstrukce v bezpečnostních třídách pro mezibytové příčky Jednoduše opláštěná příčka z MA splní požadavek neprůzvučnosti pro bytovou příčku Náhradou za jiný sádrokarton se zlepší vzduchová neprůzvučnost o 1 až 4 db (při zachování ostaních parametrů konstrukce) 8

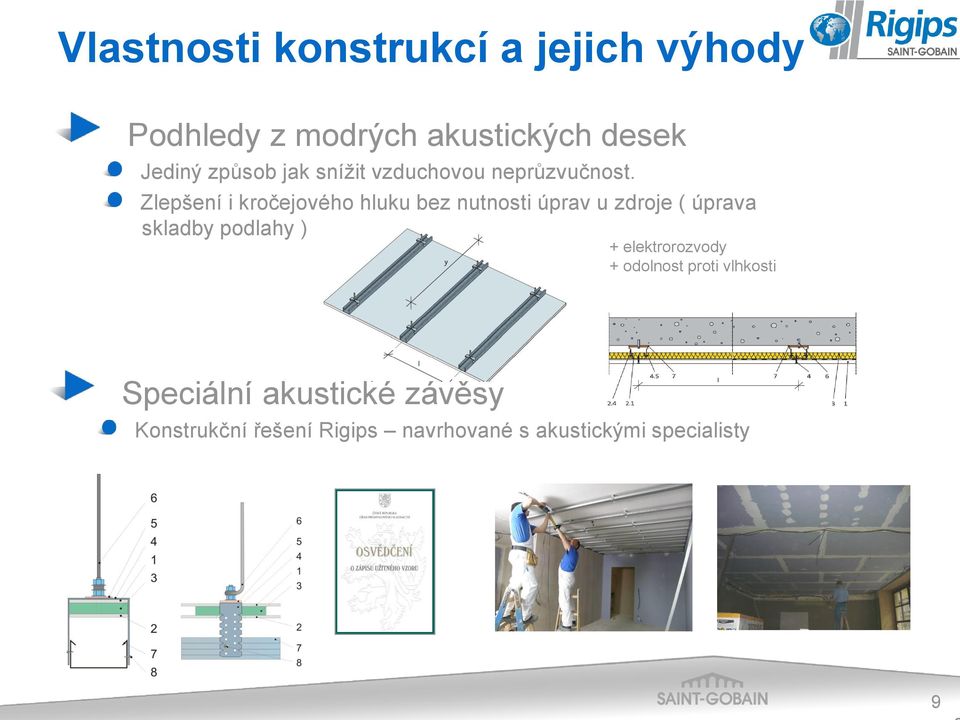

8 Vlastnosti konstrukcí a jejich výhody Podhledy z modrých akustických desek Jediný způsob jak snížit vzduchovou neprůzvučnost. Zlepšení i kročejového hluku bez nutnosti úprav u zdroje ( úprava skladby podlahy ) + elektrorozvody + odolnost proti vlhkosti Speciální akustické závěsy Konstrukční řešení Rigips navrhované s akustickými specialisty 9

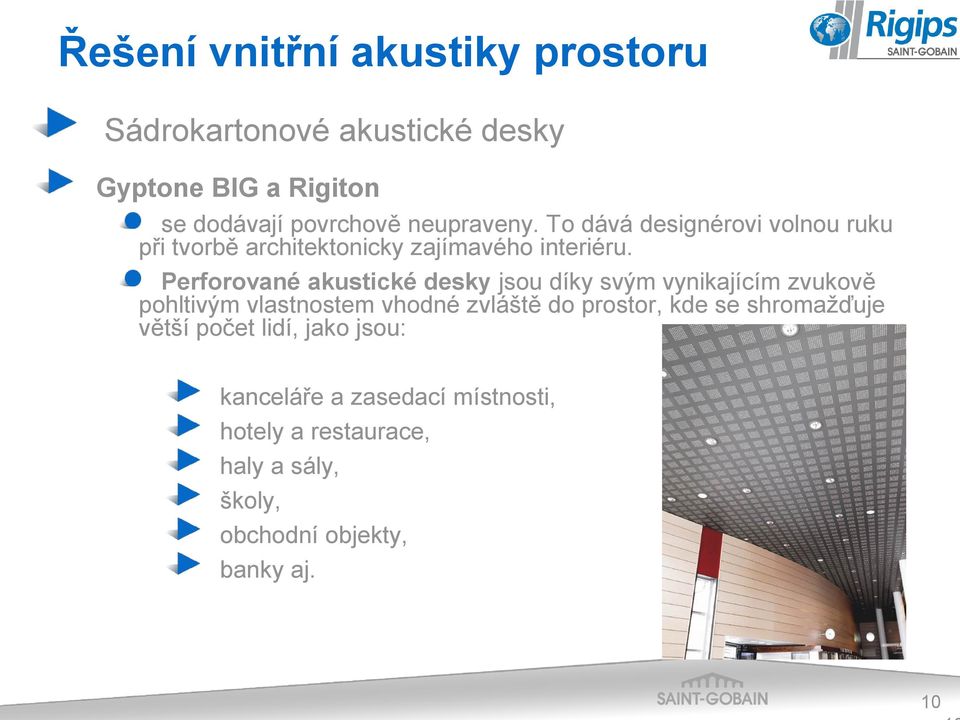

9 Řešení vnitřní akustiky prostoru Sádrokartonové akustické desky Gyptone BIG a Rigiton se dodávají povrchově neupraveny. To dává designérovi volnou ruku při tvorbě architektonicky zajímavého interiéru. Perforované akustické desky jsou díky svým vynikajícím zvukově pohltivým vlastnostem vhodné zvláště do prostor, kde se shromažďuje větší počet lidí, jako jsou: kanceláře a zasedací místnosti, hotely a restaurace, haly a sály, školy, obchodní objekty, banky aj. 10

10 Sádrokartonové akustické desky Gyptone BIG Ukázka z 10 ti možných vzorů Quattro 41 Quattro 42 Quattro 46 Quattro 47 Line 6 11

11 Sádrokartonové akustické desky Rigiton RL 8/18 RL 12-20/66 RL RL 12/25 Q 12

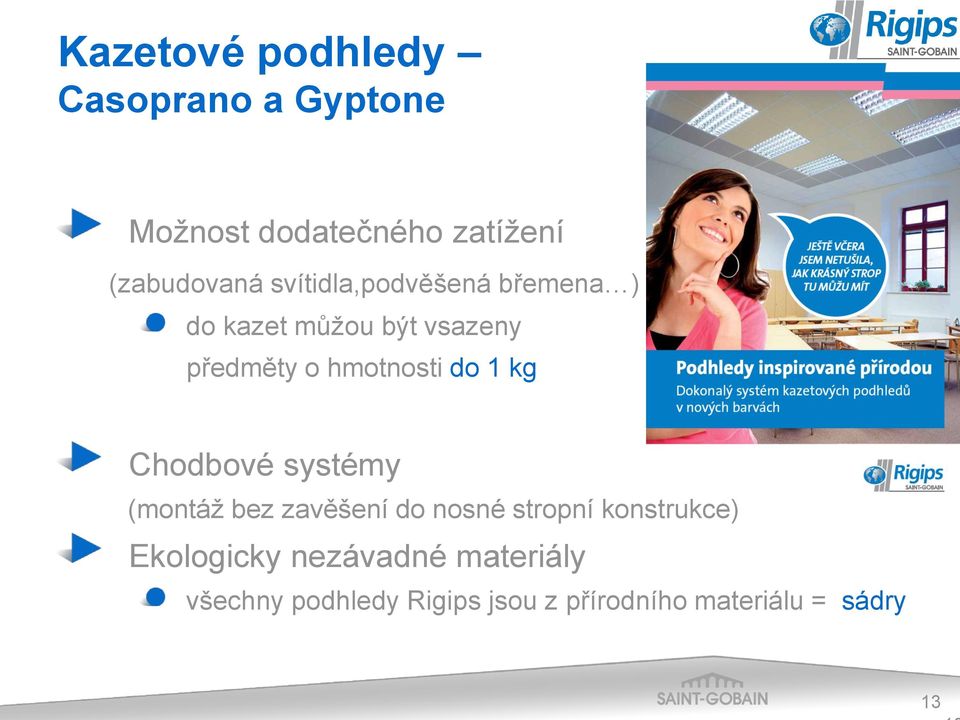

12 Kazetové podhledy Casoprano a Gyptone Možnost dodatečného zatížení (zabudovaná svítidla,podvěšená břemena ) do kazet můžou být vsazeny předměty o hmotnosti do 1 kg Chodbové systémy (montáž bez zavěšení do nosné stropní konstrukce) Ekologicky nezávadné materiály všechny podhledy Rigips jsou z přírodního materiálu = sádry 13

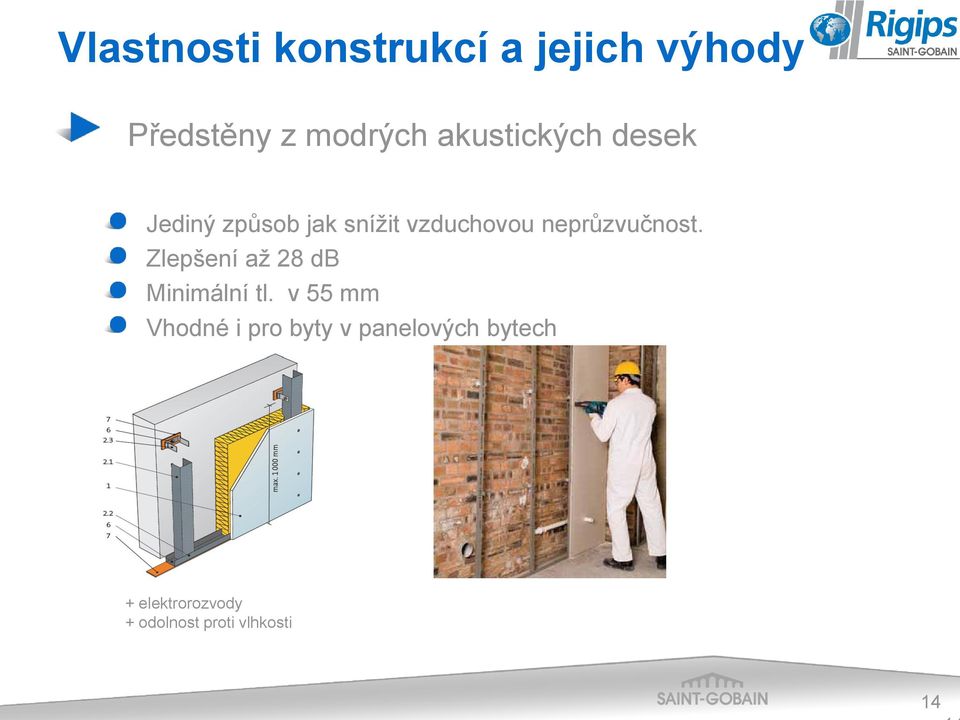

13 Vlastnosti konstrukcí a jejich výhody Předstěny z modrých akustických desek Jediný způsob jak snížit vzduchovou neprůzvučnost. Zlepšení až 28 db Minimální tl. v 55 mm Vhodné i pro byty v panelových bytech + elektrorozvody + odolnost proti vlhkosti 14

14 Vlastnosti konstrukcí a jejich výhody Podkroví z modrých akustických desek Splňuje požadavky ČSN na neprůzvučnost obvodových konstrukcí ( včetně podkroví) Útlum 43dB 55dB R w Opláštění MA 12,5 Záklop Izolace (mm) 43 db 1x MA X db 2x MA X db 2x MA OSB 18 mm

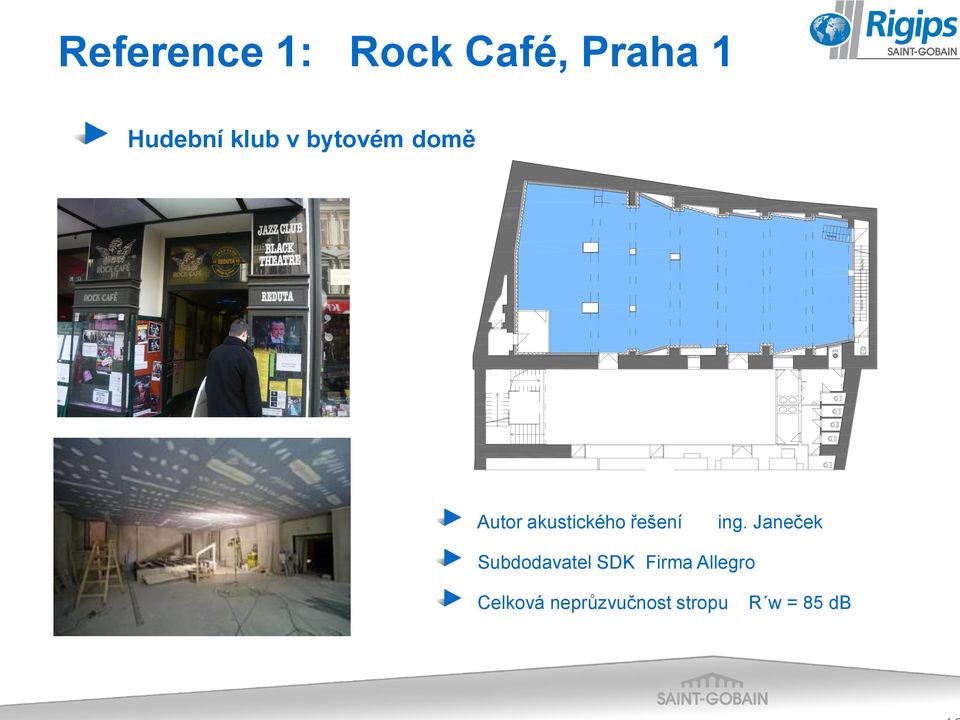

15 Reference 1: Rock Café, Praha 1 Hudební klub v bytovém domě KONCERTNÍ SÁL Autor akustického řešení ing. Janeček Subdodavatel SDK Firma Allegro Celková neprůzvučnost stropu R w = 85 db

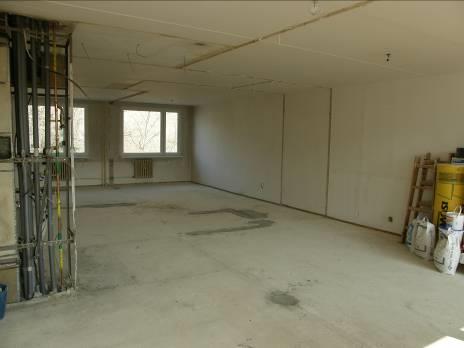

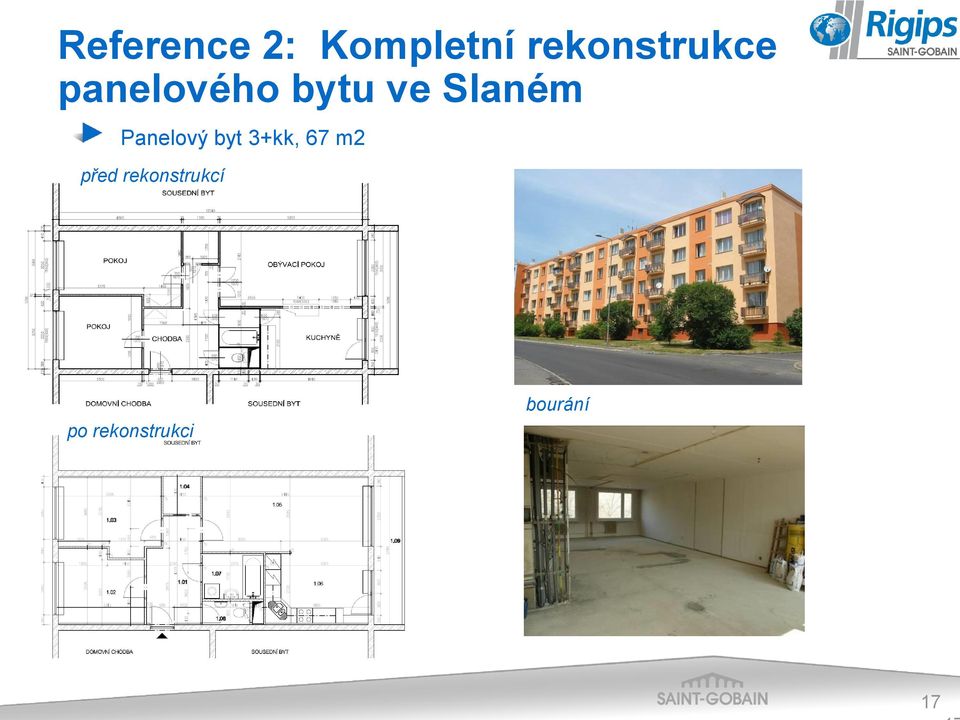

16 Reference 2: Kompletní rekonstrukce panelového bytu ve Slaném Panelový byt 3+kk, 67 m2 před rekonstrukcí po rekonstrukci bourání 17

17 Reference 2: Kompletní rekonstrukce panelového bytu ve Slaném Panelový byt 3+kk, 67 m2 Výstavba 18

18 Reference 2: Kompletní rekonstrukce panelového bytu ve Slaném Panelový byt 3+kk, 67 m2 před rekonstrukcí po rekonstrukci 19

19 RIGIPS a.s. Neprůzvučnost v praxi Rekonstrukce bytu v panelovém domě Reálná měření Před úpravou Po úpravě Požadavek Konstrukce R w Úprava R w R w Stěna mezi byty Panel 52 db SDK Předstěna OK 12 MA 61 db 53 db Vnitřní příčka Siporex 33 db Strop mezi byty Panel 44 db SDK příčka SK 12 MA 45 db 42 db SDK podhled PK 12 MA 57 db 53 db Naměřené hodnoty splňují požadavek normy ČSN EN ISO 140-4

20 Konstrukce pro větší zatížení Lze pověsit na stěny ze sádrokartonu větší zatížení jako je kuchyňská linka? Musí k tomu být předem umístěná nosná konstrukce? Lze využít ve dřevostavbách? 21

21 Řešení pro nosné a zátěžové konstrukce Nová konstrukční deska 10 x vyšší obsah skelných vláken v sádrovém jádru Pevnější povrchový papírový karton (240 g/m 2 ) Vlastnosti : Houževnatost Pevnost v ohybu i ve smyku Objemová nasákavost < 10% (typ H2) Nízká povrchová nasákavost (do 180 g/m2) Vysoká požární odolnost Odolnost proti rázu Hladký povrch Vynikající únosnost pro dodatečné kotvení břemen (1 kotva = 80kg) Hygienická (zdravotní) nezávadnost 22

22 Konstrukční desky Rigistabil Upevňovací místa musí být umístěna v minimálním rozestupu 150 mm V opačném případě platí poloviční hodnota přípustné hmotnosti Testy prokázaly: maximální dovolené zatížení na hmoždinku Rameno břemene 100 mm 80 kg 200 mm 73 kg 300 mm 70 kg 400 mm 63 kg 23

23 Využití pro Dřevostavby U staveb rodinných domů - vzrůstá podíl dřevostaveb oproti tradičním technologiím Zhotovení konstrukcí vyráběných průmyslově (Off-site) Vyráběné na staveníšti (On-site) Skladba stěny dřevostavby 1 - vnitřní opláštění 2 - vnitřní izolace 3 - laťový rošt 4 - parozábrana 5 - svislá konstrukce 6 - vnitřní izolace 7 - vodorovné prvky 8 - vnější opláštění 9 - tepelná izolace 10 - vnější omítka Skladba střechy a stropu

24 Konstrukce do vlhkých prostor Jdou desky použít i do vlhkých prostor? Přinese to nějaké výhody? 25

25 Co to znamená vlhké prostory V každé stavbě je řada míst, kde je třeba se vyrovnat s působením vody či vlhkosti Prostory, které obecně za rizikové považovány nejsou ale přesto: Voda zkondenzovala ze vzdušné vlhkosti Voda byla do stavby zavřena při výstavbě Voda se dostala do interiéru havárií apod. 26

26 Co to znamená vlhké prostory V každé stavbě je řada míst, kde je třeba se vyrovnat s působením vody či vlhkosti Prostory, které obecně za rizikové považovány jsou: Riziko plyne z účelu používání prostor: Sociální zázemí (koupelny, sprchy); Prostory pro práce či služby (kuchyně, prádelny, sušárny, garáže); Prostory pro sportovní aktivity (posilovny, šatny, lázně, welness, bazény) apod. 27

27 Klasifikace z hlediska vlhkosti V ČR není stanovená norma pro provádění konstrukcí ve vlhkém prostředí Rigips pro definici vlhkých prostor vyšel z tabulky Třídy expozice v norně ČSN EN Zavěšené podhledy : Kategorie vlhkých prostor * Prostředí Popis Příklad prostor A Vlhkost do 70 %, teplota do 25 o C Místnosti suché, jen s nízkou vzdušnou vlhkostí. Obytné místnosti, kanceláře, učebny... B Vlhkost do 90 %, teplota do 30 o C Místnosti se zvýšenou vzdušnou vlhkostí a občas mokrou podlahou. Výše uvedené místnosti, kde je zvýšené riziko vzniku plísní Domácí sanitární prostory (koupelny, sprchy, sušárny). Sprchy a koupelny v hotelích. Kuchyně restaurací a hotelů. Garáže Výše uvedené prostory s omezeným větráním; Ostění oken ve všech prostorách s rizikem kondenzace vody C Vlhkost přes 90 %, + kondenzace (max. 45 C) Místnosti s trvalým výskytem vody a/nebo vysoké vlhkosti. Bazény. Veřejné sprchy ve sportovních zařízeních a wellness centrech. Provozy myté tlakovou vodou (potravinářský, farmaceutický) Chladírny. Průmyslové prádelny. Velkokapacitní vývařovny 28

28 Spolehlivé řešení do extrémně vlhkých a mokrých interiérů Glasroc H

29 Glasroc H Made in Mělník Sádrová deska se skelnou výztuží Světle modrá vodoodpudivá skelná rohož = anorganický povrch speciálně vyvinutý pro obklady a povrchové úpravy s vysokou odolností proti plísním Sádrové jádro impregnované proti vlhkosti a plísním; vyztužené skelnými vlákny 30

30 Systém Glasroc H - sortiment Deska Glasroc H Tloušťka (mm) Šířka (mm) Délka (mm) Glasroc H 12, Jiné rozměry desky na vyžádání Podélná hrana Longitudinal edge 50 (±10) mm Příčná hrana Cross edge Chamfered Zkosená hrana cut edge (u délky (for mm mm) lengths) 36 (±1) ,2 (±0,4) mm 3 (±1) mm 36 (±1) Square Kolmá cut hrana edge (u (for délek lengths 2000 >2000 mm) mm) > 31

31 Systém Glasroc H - sortiment Vlastnosti desky Glasroc H Hodnota Jednotka Hustota 840 kg/m 3 Hmotnost plošná 10,5 kg/m 2 Absorpce vody objemová < 5 % Absorpce vody povrchová < 180 kg/m 2 Třída absorpce vody H1 --- Odolnost proti plísním po 4 týdnech žádná plíseň --- Reakce na oheň (ČSN EN ) A

32 Co přinese projektantům a architektům systém Rigips Glasroc H? Spolehlivé řešení pro prostory s vodou, vzdušnou vlhkostí a rizikem vzniku plísní Vysokou odolnost systému proti vlhkosti Systém (deska + tmel) zamezuje vzniku plísní Zaručené a testované vlastnosti systému Nízkou hmotnost konstrukcí Úsporu prostoru oproti zděným konstrukcím Technickou podporu při projektování Rychlou a snadnou montáž zkracuje dobu výstavby (suchý proces) výhodný poměr cena/výkon 33

33 Podlahové konstrukce suchou cestou Jaké konstrukce přinášejí zlepšenou kročejovou neprůzvučnost? Jaké výhody mají deskové materiály? 34

34 Řešení pro podlahové konstrukce Podlahy RIGIDUR a Rigistabil Snadná manipulace podlahový prvek 1,5 x 0,5m Suchý proces Rychlost Jednoduchost Řešení tepelné izolace řešení kročejové izolace Vyrovnání podkladu bez technologických přestávek a bez vlhkosti ihned pochůzné, po 24 hodinách možno uzavřít podlahovou krytinou důkladná připravenost podkladu na základové desce pomocí EPS S v 1.N.P. a výše pomocí dřevovláknitých desek a betonových dlaždic pomocí samonivelační stěrky nebo podsypu

35 Podlaha Rigidur - maximální parametry Výška konstrukce: 20 až 270mm (bez podsypu) Výška konstrukce: 20 až 270mm (včetně podsypu tl. 60 mm proloženo deskou 12,5 mm nebo RIGIDUR tl.10 mm mezi podsypem a izolantem) Hmotnost: cca 25 kg/m2 (bez podsypu) Kročej. útlum: až 17 db (dřevěný strop) Zatížení: až 2,6 kn/m2 Soustř.zatížení: plocha o průměru 25 mm

36 Řešení kročejového útlumu u dřevěného trámového stropu deska + bet.dlaždice + dřevovl.deska Rigidur

37 Dřevěný trámový strop kročejový útlum - dřevov.deska+bet.dlaždice+dřevov.deska

38 Konečný povrch podlah Rigidur pod tvrdé podklady ( plovoucí podlahy,dlažby, ) pod tenkovrstvé krytiny ( koberce, linoleum, )

39 RIGIPS a.s. Děkuji za pozornost
