1 CZ

2 HKS-CNC Profi HKS-CNC Profi Pracovná dĺžka mm mm mm Dĺžka stroja mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm Al 2,0 mm 1,25 mm Al 2,0 mm 1,25 mm Al 2,0 mm 1,25 mm kg kg kg Početa ramien Výkon 6,25 kw 6,25 kw 4,75 kw Výkon elektromotora 5,5 kw 5,5 kw 4 kw Olejová nádrž 40 l 40 l 40 l Tiefanschlag Semafor nám rozsvetlením jednotlivých farieb povie, ako je treba plech otáčať. Cnc - Počítač Počítač s grafickým displejom umožňuje jednoduché grafické dizajnovanie ľubovoľných profilov. S funkciou SmarthPath, počítač sám zostaví niekoľko postupností ohýbania profilu, z ktorých si môžete ľubovoľne vyberať. Profili sa ukladajú do knižnice profilov. Počet uložených profilov v knižnici je prakticky neobmedzený. Vyhľadávať profili v knižnici môžete na základe mena, opisu alebo kategórie. 15 palcový priemyselný dotykový LCD displej umožňuje ešte prehľadnejšie programovanie.ak sa LCD displej pokazí, programovanie je umožnené cez počítač. Všechny profesionální stroje řady HKS-CNC jsou vybaveny pohyblivou vrstvou pro pohyb tabulového plechu s přesností +/-1 mm bez manuální kalibrace. Profesionální konzolová ramena Všechny profesionální stroje řady HKS-CNC jsou vybaveny profesionálními konzolovými rameny. Jsou silnější, širší a umožňují hloubku výkonu mm. Automatické nastavení tloušt ky plechu Stroje jsou vybaveny hydraulickým posunem horní čelisti, který umožňuje nastavit různé úrovně tloušťky plechu! Uzavírací tlak horní čelisti je kontrolován. Při ohýbání stlačujeme tabulový plech menším tlakem, zatímco dvojitý plech stlačujeme vyšším tlakem. Tím se zvyšuje rychlost práce stroje. Nůžky s motorovým pohonem a přenosem energie přes 7 mm tlustý ocelový drát.

3 HKS-Cs Profi HKS-Cs Profi Pracovná dĺžka mm mm mm Dĺžka stroja mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm 1 mm, Al 1,5 mm 1 mm, Al 1,5 mm 1 mm, Al 1,5 mm kg kg kg Početa ramien Výkon 6,25 kw 4,75 kw 3,75 kw Výkon elektromotora 5,5 kw 4 kw 3 kw Olejová nádrž 40 l 40 l 40 l Cs - Počítač Nůžky s motorovým pohonem a přenosem energie přes 7 mm tlustý ocelový drát. Všechny profesionální stroje řady HKS-Cs Profi jsou vybaveny profesionálními konzolovými rameny. Jsou silnější, širší a umožňují hloubku výkonu mm. Počítač s volbou automatického nebo manuálního režimu s velmi jednoduchým programováním a dotykovým displejem. Funkce stroje umožňují rychlejší a bezpečnější práci. V manuálním režimu můžeme zvolit jakýkoliv úhel ohnutí nebo se můžeme rozhodnout vybrat jeden z 10ti standartních úhlů. V automatickém režimu lze nastavit až 200 různých programů, které mohou mít až 40 kroků. Tlak uzavírání je kontrolován a v případě stlačování dvojitého plechu je síla stisku 100%. Vzhledem k tomu, že je tlak uzavírání při ohýbání měřen, je plech stlačován silou 60 %. To zvyšuje rychlost práce stroje. Všechny profesionální stroje řady HKS-Cs Profi jsou vybaveny pohyblivou vrstvou pro pohyb tabulového plechu s přesností +/-1 mm bez manuální kalibrace. Dodatečně je možné zvolit hydraulický pohyb horní čelisti, kterým se dají nastavit různé tloušťky plechu!

4 HKS-Pf Profi HKS-Pf Profi Pracovná dĺžka mm mm mm Dĺžka stroja mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm 1 mm, Al 1,5 mm 1 mm, Al 1,5 mm 1 mm, Al 1,5 mm kg kg kg Početa ramien Výkon 5,5 kw 4 kw 3 kw Olejová nádrž 40 l 40 l 40 l pf Počítač Všechny profesionální stroje řady HKS-Pf Profi jsou vybaveny profesionálními konzolovými rameny. Jsou silnější, širší a umožňují hloubku výkonu mm. Dvojitý a jednoduchý pedál se dvěma úrovněmi umožňuje rychlý povel a řízení v celé délce stroje. Jednoduchý pedál je určen pro druhého pracovníka. Tím je zajištěna jeho vyšší bezpečnost a rychlejší provoz. Počítač s volbou automatického nebo manuálního operačního režimu. V manuálním režimu můžeme zvolit jakýkoliv úhel ohýbání a nebo se můžeme rozhodnout pro jeden z osmi standartních úhlů. V automatickém režimu můžeme uložit až 200 různých programů, které mohou být pojmenovány a uloženy do deseti kategorií. Každý program může obsahovat až dvacet kroků. Tlak uzavírání je kontrolován a v případě stlačování dvojitého plechu je síla stisku 100%. Vzhledem k tomu, že je tlak uzavírání při ohýbání měřen, je plech stlačován silou 60%. To zvyšuje rychlost práce stroje. Nůžky s motorovým pohonem a přenosem energie přes 7 mm tlustý ocelový drát. Dodatečně je možné zvolit hydraulický pohyb horní čelisti, kterým se dají nastavit různé tloušťky plechu!

5 HKS-Pf HKS-P Profi ohýbacie ramená sú silnejšie, širšie a umožňujú pracovnú hĺbku mm. Dvojitá stupačka s dvomi stupňami nám dovoluje rýchle dávanie rozkazov a ovládanie po celej dĺžke stroja. Nůžky s motorovým pohonem a přenosem energie přes 5 mm tlustý ocelový drát. Jednoduchá stupačka je určená pre spolupracovníka. Bez jej aktivácie nemôžeme začať s ohýbaním. Tým zaistíme lepšiu bezpečnosť spolupracovníka a rýchlejšiu činnosť, pretože nepotrebujeme dalšie dorozumievanie. Počítač s volbou automatického nebo manuálního operačního režimu. V manuálním režimu můžeme zvolit jakýkoliv úhel ohýbání a nebo se můžeme rozhodnout pro jeden z osmi standartních úhlů. V automatickém režimu můžeme uložit až 200 různých programů, které mohou být pojmenovány a uloženy do deseti kategorií. Každý program může obsahovat až dvacet kroků. Tlak uzavírání je kontrolován a v případě stlačování dvojitého plechu je síla stisku 100%. Vzhledem k tomu, že je tlak uzavírání při ohýbání měřen, je plech stlačován silou 60%. To zvyšuje rychlost práce stroje. Pracovná dĺžka mm mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm mm Dĺžka stroja mm mm mm mm kg kg kg kg Početa ramien Výkon 4 kw 3 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V Olejová nádrž 40 l 40 l 40 l 25 l

6 HKS HKS-Pf Easy Počítač s pamětí na 20 programů, s výběrem automatického nebo ručního chodu, s velmi jednoduchým programováním a obrazovkou touch-screen. Ruční nůžky, které řežou plech tloušťky do 0,8 mm. Počítač s pamětí na 20 programů, s výběrem automatického nebo ručního chodu, s velmi jednoduchým programováním a obrazovkou touch-screen. Motorové nůžky, které řežou plech tloušťky do 0,8 mm. Pracovná dĺžka mm mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm mm Dĺžka stroja mm mm mm mm kg kg kg kg Početa ramien Výkon 4 kw 3 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V Olejová nádrž 40 l 40 l 40 l 25 l Pracovná dĺžka mm mm mm mm Kot krivljenja Pracovná hĺbka mm mm mm mm Dĺžka stroja mm mm mm mm kg kg kg kg Početa ramien Výkon 3 kw 2,2 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V Olejová nádrž 40 l 40 l 40 l 25 l

7 HKS Easy RKS Uhlomer Počítač s pamětí na 20 programů, s výběrem automatického nebo ručního chodu, s velmi jednoduchým programováním a obrazovkou touch-screen. Ruční nůžky, které řežou plech tloušťky do 0,8 mm. Ruční nůžky, které řežou plech tloušťky do 0,8 mm. Pracovná dĺžka mm mm mm mm Dĺžka stroja mm mm mm mm Kot krivljenja Pracovná hĺbka mm mm mm mm kg kg kg kg Početa ramien Výkon 3 kw 2,2 kw 2,2 kw 2,2 kw Napätie 380 V 380 V 380 V 380 V Olejová nádrž 40 l 40 l 25 l 25 l Pracovná dĺžka mm mm mm Uhol ohýbania Pracovná hĺbka mm mm mm Dĺžka stroja mm mm mm kg kg kg Početa ramien 5 4 4

8 Ruční ohýbací stroj stôl pre strihanie plechu RKS 2030 rks 1350 Miza - RKS 2030 Pracovná dĺžka mm Uhol ohýbania 150 Al 0,8 mm Fe 0,7mm Dĺžka stroja mm 180 kg - RKS 1350 Pracovná dĺžka mm Uhol ohýbania 150 Al 1,0 mm Dĺžka stroja mm 100 kg Pracovná dĺžka mm mm mm mm 0,8 mm 0,8 mm 0,8 mm 0,8 mm Stôl pre strihanie plechu na kolieskach, s nožnicami na priečne strihanie.

9 Zařízení pro odvíjení svitků Zařízení pro odvíjení svitků RAZ-END 1250/4 160 kg kg RAZ-DV 1250/2/3 350 kg spodní kg horní kg RAZ-END 1250/3 150 kg kg RAZ-END 1250/2 130 kg kg RAZ-EN 500/3 110 kg 500 mm kg RAZ-ENDO 1250/3 160 kg kg RAZ-ENK 500 Gewicht 115 kg Arbeitsbreite 500 mm Innen φ Tragfähigkeit kg

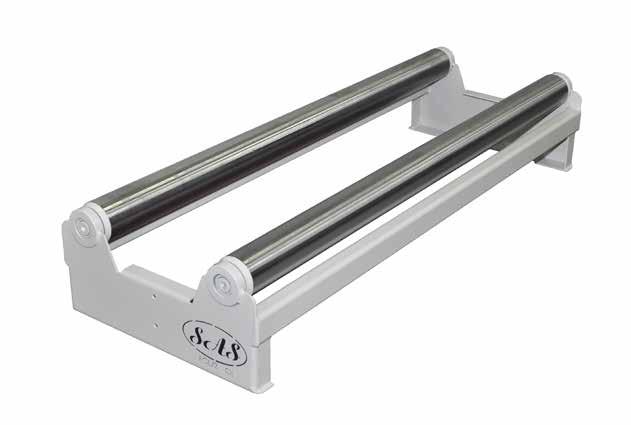

10 Zařízení pro odvíjení svitků Zařízení pro odvíjení svitků RAZ-ENK kg mm kg SKA-PR NOŽNICE NA PRIEČNE STRIAHNIE PLECHU 30 kg Pracovní šířka Abrollgerät ROL 40 kg SIR 60, 80, 100, 120 ROZŠIŘOVAČ TRUBKY Průměr trubek Ø 60 mm Ø 80 mm Ø 100 mm Ø 120 mm kg RUN PŘEPRAVNÍ VOZÍK S ROLNAMI 15 kg 100 kg VOZ VOZÍK NA ROZVOZ KRYTINY 25 kg Šírka 500 mm Výška mm 100 kg

11 STROJ NA LISOVANIE SPOJOV ruční navíjecí zařízení NAV-Ro 1250 SPOJ kg mm Min. priemer Ø 80mm SCHERE ZUM QUerverschnitt vom blech REZ 250 kg NAV-RO kg Šírka strihania 300 kg Počítadlo na meranie dĺžky. Výkon 0,55 kw

12 SYSTÉM NAVÍJANIA A RETANIA PLECHU Systém navíjania plechu je zostavený z konzolového navíjača, nožníc pre pozdĺžne strihanie plechu a odvíjača. Navíjať je možné 1000 mm alebo 1250 mm široký plech. Nožnice môžu rozstrihať plech na päť rôzne širokých kusov. Systém je usmerňovaný nožnicami pre pozdĺžny strih a navíjač samostatne reguluje rýchlosť. NOŽNICE PRE POZDÍŽNE STRIHA NIE PLECHU Ferro-Rez nůžky pro podélné řezání maximální šířky 1.250mm. Stroj je vhodný pro pokrývače a klempíře, kteří si přejí zvýšit rychlost řezání kusů a usnadnit práci při podélném a příčném rozřezávání plechu. Ferro-Rez 580 kg 0,8 mm Počet nožů 3 kom Napätie 380 V Výkon 2,6 kw Pojistky 16 A KONZOLOVÉ NAVÍJACIE ZARIADENIE NAV-KO kg kg Napätie 380 V Výkon 1,1 kw Ferro-Rez se skládá ze: - Stolu s ručně nastavitelnými vodítky plechu. - Gumových válečků, které posunují plech. - Třech párů nožů, jejichž pozice se nastavuje ručně. Pod opcí se může zvýšit počet nožů na 5 párů. - Automatické gilotinové nůžky Na jednoduchém TouchSreenu se v ručním režimu určí délka jednoho kusu. V automatickém režimu se nastaví délky a počet různých kusů. Rychlost posunu plechu se nastavuje potenciometrem.

13 Koordinate: N E Strojegradnja SAS Arzenšek Stanko s.p. Krtince 11c 3241 Podplat Slovenija Mob.: +386 (0) Tel.: +386 (0) Fax: +386 (0) info@strojegradnja-sas.si
