1 Začínáme s aplikací Revit Architecture Červen 2008

2 2008 Autodesk, Inc. Všechna práva vyhrazena. Pokud společnost Autodesk neschválila jinak, tato publikace ani její části nesmějí být reprodukovány v žádné podobě, žádným způsobem a za žádným účelem. Některé materiály zahrnuté do této publikace byly přetištěny se svolením vlastníků autorských práv. Omezení odpovědnosti TATO PUBLIKACE A INFORMACE V NÍ OBSAŽENÉ BYLY SPOLEČNOSTÍ AUTODESK, INC. ZPŘÍSTUPNĚNY TAK, JAK JSOU. SPOLEČNOST AUTODESK, INC. NEPOSKYTUJE K TĚMTO MATERIÁLŮM ŽÁDNÉ PŘEDPOKLÁDANÉ ANI VÝSLOVNĚ VYJÁDŘENÉ ZÁRUKY, A TO VČETNĚ JAKÝCHKOLI PŘEDPOKLÁDANÝCH ZÁRUK PRODEJNOSTI A VHODNOSTI K URČITÉMU ÚČELU. Ochranné známky Následující známky jsou registrované ochranné známky nebo ochranné známky společnosti Autodesk, Inc. v USA a dalších zemích: AutoCAD, Autodesk, Autodesk (logo), ViewCube, SteeringWheels a Revit. Všechny ostatní obchodní značky, názvy produktů a ochranné známky patří příslušným vlastníkům. Autorská práva k softwaru třetích stran ACIS Copyright Spatial Corp. Portions Copyright 2002 Autodesk, Inc. Copyright 1997 Microsoft Corporation. Všechna práva vyhrazena. International CorrectSpell Spelling Correction System 1995 společnosti Lernout & Hauspie Speech Products, N.V. Všechna práva vyhrazena. InstallShield 3.0. Copyright 1997 InstallShield Software Corporation. Všechna práva vyhrazena. Ochranné známky PANTONE a další ochranné známky společnosti Pantone, Inc. jsou vlastnictvím společnosti Pantone, Inc. Pantone, Inc., Části softwaru: Copyright Arthur D. Applegate. Všechna práva vyhrazena. Části softwaru týkající se JPEG Copyright Thomas G. Lane. Všechna práva vyhrazena. Části tohoto softwaru vycházejí z práce skupiny Independent JPEG Group. Písma z knihovny písem Bitstream copyright Typové řezy: Payne Loving Trust Všechna práva vyhrazena. FME Objects Engine 2005 SAFE Software. Všechna práva vyhrazena. ETABS je registrovaná ochranná známka společnosti Computers and Structures, Inc. ETABS copyright Computers and Structures, Inc. Všechna práva vyhrazena. RISA je ochranná známka společnosti RISA Technologies. RISA-3D copyright RISA Technologies. Všechna práva vyhrazena. Části týkající se TIFF Copyright Sam Leffler. Copyright Silicon Graphics, Inc. Všechna práva vyhrazena. Části softwaru Libxml Copyright Daniel Veillard. Všechna práva vyhrazena.

3 Obsah Začínáme...1 Úvod...1 Vytvoření projektu...4 Tvorba stěn...8 Vytvoření terénu...10 Přidání vnějších stěn...16 Přidání střechy...18 Přidání podlaží...20 Přidání vnitřních stěn...24 Přidání dveří...27 Přidání oken...31 Přidání obvodového pláště...38 Připojení stěn ke střeše...40 Úprava krytého vstupu...42 Přidání šikmé podlahy...45 Přidání schodiště a zábradlí...47 Úprava střechy...55 Dokumentace projektu...57 Vytvoření studie oslunění...66 Vytvoření výkresu...68 iii

4 iv

5 Začínáme Vítejte v aplikaci Revit Architecture 2009! Doufáme, že se vám bude líbit učení i používání tohoto revolučního parametrického modeláře. Aplikace Revit Architecture je navržena tak, aby vyhovovala různým způsobům práce. Můžete se tak soustředit na modelování budov a nevěnovat se přizpůsobení svých obvyklých postupů požadavkům aplikace. V tomto krátkém výukovém programu se naučíte, jak používat funkce aplikace Revit Architecture k vytváření návrhů, změn a dokumentaci budovy. Naučíte se, jak provádět změny projektu v libovolném pohledu na budovu a jak používat nástroj aplikace Revit Architecture pro parametrické změny, který provede koordinaci těchto změn se všemi ostatními pohledy. Úvod Instalace Před zahájením cvičení je nutné software nainstalovat a zaregistrovat jako demoverzi nebo jako komerční verzi. Demoverze funguje jako bezplatný prohlížeč, kde můžete exportovat, tisknout nebo vykreslovat projekty, které jste neupravovali. Seznámení s uživatelským rozhraním Po zobrazení okna aplikace Revit Architecture se seznamte s jeho různými částmi 1

6 Hlavní nabídka a panely nástrojů V horní části obrazovky je umístěn standardní pruh nabídek obvyklý pro aplikace běžící v systému Microsoft Windows, ze kterých jsou dostupné všechny příkazy aplikace Revit Architecture. Ikony na panelech nástrojů představují tlačítka, která slouží k provádění běžných příkazů aplikace Revit Architecture. Panel Možnosti Pod panelem nástrojů se nachází panel Možnosti, na němž se zobrazují různé doplňující příkazy pro aktuální operaci. Jestliže klepnete na položku Stěna na konstrukční paletě na levé straně okna aplikace Revit Architecture, na paletě Možnosti se zobrazí volby vztahující se k příkazu Stěna. 2 Začínáme s aplikací Revit Architecture

7 Výběr typu V levé části palety Možnosti je rozbalovací nabídka Výběr typu nabízející seznam různých typů prvků, které můžete vkládat do projektu. Typ prvku si můžete vybrat tak, že si ho vyberete v rozbalovacím seznamu výběru typu. Tlačítko Vlastnosti Napravo od výběru typu je tlačítko Vlastnosti, kterým lze otevřít dialog, v němž lze měnit různé parametry vybrané komponenty. Konstrukční panel V levé části okna aplikace Revit Architecture je umístěn konstrukční panel, na kterém je zobrazen seznam nástrojů dostupných na aktuálně vybrané kartě. Obsahuje 10 karet: Základní, Pohled, Modelování, Kreslení, Rendrování, Pozemek, Hmoty, Místnosti a plochy, Konstrukce a Stavba. Pro zobrazení všech karet klepněte pravým tlačítkem na Konstrukční paletu. Kartu zobrazíte klepnutím na její název. Prohlížeč projektu Vpravo od Konstrukční palety je Prohlížeč projektu. Prohlížeč projektu obsahuje seznam všech pohledů, rodin a skupin v projektu. V prohlížeči projektu lze vybrat libovolnou položku. Pohledy se obvykle zobrazují poklepáním na název pohledu v Prohlížeči projektu. Stavový řádek V levém dolním rohu kreslicí plochy se nachází stavový řádek, který zobrazuje stav aktuálního příkazu nebo název zvýrazněného prvku. Úvod 3

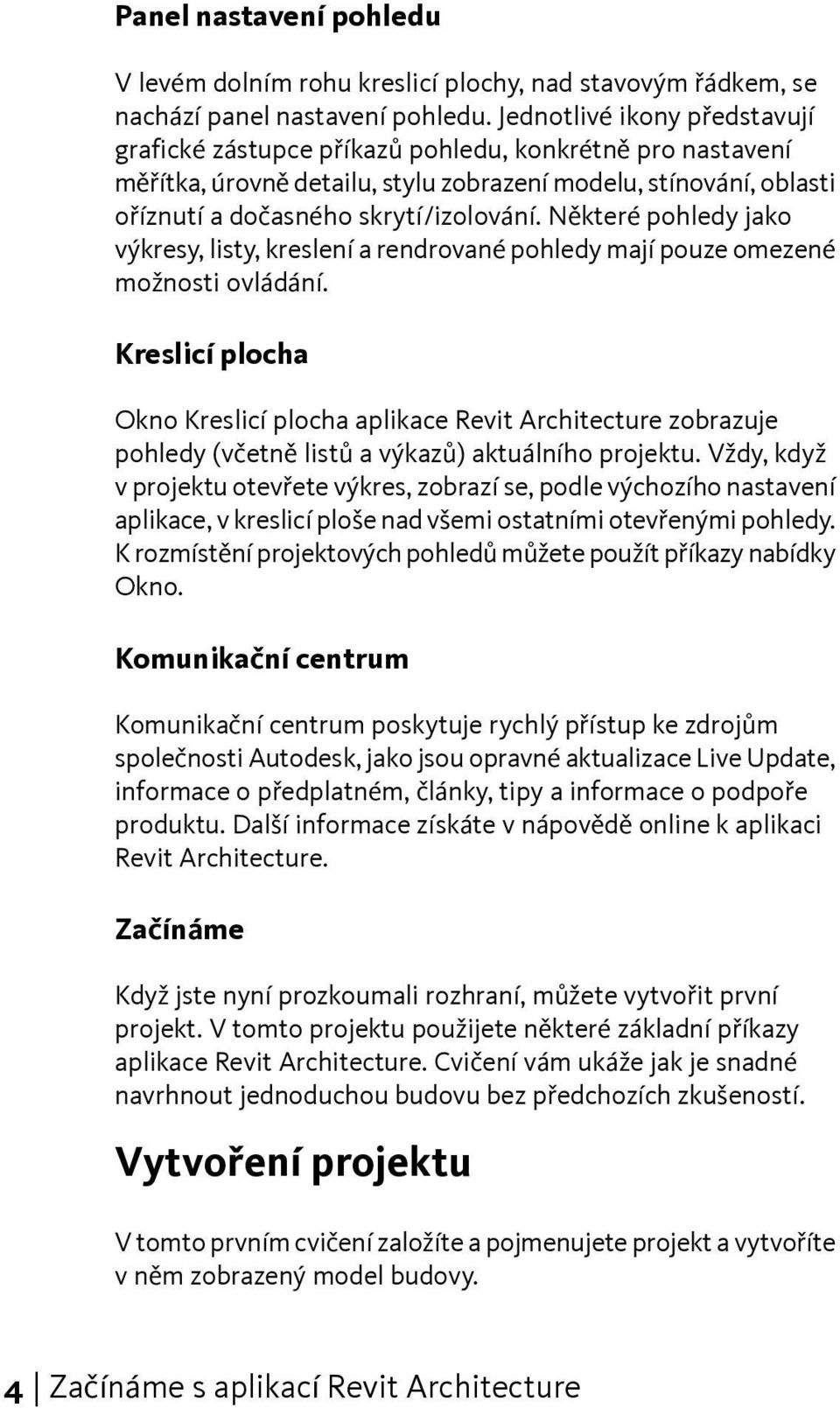

8 Panel nastavení pohledu V levém dolním rohu kreslicí plochy, nad stavovým řádkem, se nachází panel nastavení pohledu. Jednotlivé ikony představují grafické zástupce příkazů pohledu, konkrétně pro nastavení měřítka, úrovně detailu, stylu zobrazení modelu, stínování, oblasti oříznutí a dočasného skrytí/izolování. Některé pohledy jako výkresy, listy, kreslení a rendrované pohledy mají pouze omezené možnosti ovládání. Kreslicí plocha Okno Kreslicí plocha aplikace Revit Architecture zobrazuje pohledy (včetně listů a výkazů) aktuálního projektu. Vždy, když v projektu otevřete výkres, zobrazí se, podle výchozího nastavení aplikace, v kreslicí ploše nad všemi ostatními otevřenými pohledy. K rozmístění projektových pohledů můžete použít příkazy nabídky Okno. Komunikační centrum Komunikační centrum poskytuje rychlý přístup ke zdrojům společnosti Autodesk, jako jsou opravné aktualizace Live Update, informace o předplatném, články, tipy a informace o podpoře produktu. Další informace získáte v nápovědě online k aplikaci Revit Architecture. Začínáme Když jste nyní prozkoumali rozhraní, můžete vytvořit první projekt. V tomto projektu použijete některé základní příkazy aplikace Revit Architecture. Cvičení vám ukáže jak je snadné navrhnout jednoduchou budovu bez předchozích zkušeností. Vytvoření projektu V tomto prvním cvičení založíte a pojmenujete projekt a vytvoříte v něm zobrazený model budovy. 4 Začínáme s aplikací Revit Architecture

9 1. Vytvořte projekt: V kreslicí ploše klepněte v poli Projekty na tlačítko Nový. V dialogu Nový projekt ověřte, zda je v poli Vytvořit nový vybrána možnost Projekt. Zkontrolujte, zda je v poli Soubor šablony vybrána druhá možnost, a klepněte na tlačítko Procházet. V levém podokně dialogového okna Vybrat šablonu klepněte na položku Cvičné soubory a otevřete složku Metric\Templates. Vyberte soubor DefaultMetric.rte a klepněte na tlačítko Otevřít. V dialogovém okně Nový projekt klepněte na tlačítko OK. 2. Pojmenujte a uložte soubor: Klepněte na nabídku Soubor Uložit. Vytvoření projektu 5

10 V levé části dialogu Uložit jako klepněte na Cvičné soubory a poté v okně se soubory poklepejte na Metric. Jako název souboru zadejte Začínáme a klepněte na Uložit. 3. Přibližte pohled: V Prohlížeči projektu poklepejte na možnost Výšky (Výšky budovy) Jih. Zadáním ZR přibližte konkrétní oblast. Všimněte si, že se podoba kurzoru změnila na lupu. V kreslicí ploše posuňte kurzorem diagonálně a nakreslete obdélník okolo značek podlaží. Oblast uvnitř obdélníka se zvětší tak, že zaplní celou kreslící plochu a nyní můžete pracovat s textem popisu podlaží. 4. Přejmenujte podlaží: Poklepejte na text Podlaží 1, zadejte text 00 Základy a stiskněte klávesu ENTER. Před název podlaží zadejte číslo, tak aby půdorysy byly seřazeny podle podlaží. 6 Začínáme s aplikací Revit Architecture

11 V dialogu upozornění klepněte na Ano pro přejmenování odpovídajícíh pohledů. Půdorysy a půdorysy stropů pro Podlaží 1 se přejmenovaly na 00 Základy. Stejný postup použijte pro přejmenování podlaží 2 a odpovídajících pohledů na 01 Suterén. 5. Vytvořte podlaží v budově: Zadejte ZO pro oddálení pohledu. Na konstrukčním panelu klepněte na položku Podlaží. Na panelu Možnosti klepněte na tlačítko (Vybrat linie) a jako hodnotu odsazení zadejte 3000 mm. V kreslicí ploše zvýrazněte čáru podlaží 01 Suterén a až se nad linií podlaží zobrazí čárkovaná linie, klepnutím vytvořte podlaží (Podlaží 3). Stejným postupem vytvořte podlaží nad podlažím Podlaží Ukončete příkaz klepnutím na možnost Upravit v Konstrukční paletě. Vytvoření projektu 7

12 Tvorba stěn 7. Přejmenujte nově vytvořená podlaží a odpovídající pohledy: Podlaží 3: Přejmenujte na 02 Vstupní podlaží Podlaží 4: Přejmenujte na 03 Střecha 8. Poklepejte na kótu podlaží a zadejte nové hodnoty: 0 mm: Změňte na mm 4000 mm: Změňte na mm 7000 mm: Změňte na 0 mm mm: Změňte na 3050 mm 9. Na konstrukčním panelu klepněte na možnost Upravit. 10. Uložte soubor projektu. V tomto cvičení budete pracovat v různých podlažích a přidávat základové pasy do projektu. 1. V prohlížeči projektu rozbalte Půdorysy a poklepejte na 00 Základy pro otevření pohledu v kreslicí ploše. 2. Na konstrukčním panelu klepněte na možnost Stěna. 8 Začínáme s aplikací Revit Architecture

13 3. V poli Výběr typů zvolte možnost Základní stěna : Opěrná 300mm Beton. 4. V paletě Možnosti: Klepněte na tlačítko (Kreslit). Jako výšku vyberte 02 Vstupní podlaží. Ujistěte se, že pro čáru tažení je vybrána možnost Osa stěny. Zkontrolujte, zda je zapnutá volba Řetězit. 5. V kreslicí ploše nakreslete v podlaží 00 Základy stěny : Klepnutím do pravého dolního rohu umístěte počáteční bod stěny. Posuňte kurzor doleva, zadejte hodnotu mm a stiskněte klávesu ENTER. POZNÁMKA Jednotky není třeba zadávat, protože aplikace Revit Architecture používá jednotky určené v šabloně projektu. Počínaje od nového koncového bodu posuňte kurzor nahoru, zadejte hodnotu 6900 mm a stiskněte klávesu ENTER. Posuňte kurzor doprava, zadejte hodnotu mm a stiskněte klávesu ENTER. 6. Ukončete příkaz klepnutím na možnost Upravit v Konstrukční paletě. 7. V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 01 Suterén. 8. Na konstrukčním panelu klepněte na možnost Stěna. Tvorba stěn 9

14 9. V poli Výběr typů zvolte možnost Základní stěna : Základ 300mm Beton. 10. V paletě Možnosti vyberte jako Výšku 00 Základy. 11. Nakreslete stěny do suterénu: V kreslicí ploše klepněte na pravý koncový bod jižní stěny pro umístění počátku stěny. Posuňte kurzor doprava, zadejte hodnotu 1950 mm a stiskněte klávesu ENTER. Posuňte kurzor nahoru, zadejte hodnotu 1500 mm a stiskněte klávesu ENTER. Posuňte kurzor doprava, zadejte hodnotu 3150 mm a stiskněte klávesu ENTER. Posuňte kurzor nahoru a vyberte průsečík s prodloužením severní stěny. Vyberte pravý koncový bod severní stěny pro dokončení řetězce a napojení stěn. 12. Na konstrukčním panelu klepněte na možnost Upravit. 13. Uložte soubor projektu. Vytvoření terénu V tomto cvičení vytvoříte 3D pohled a přidáte povrch terénu na stavební pozemek. 10 Začínáme s aplikací Revit Architecture

15 1. V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 02 Vstupní podlaží. 2. Vytvořte 3D pohled: Na konstrukčním panelu klepněte na kartu Pohled a klepněte na položku Kamera. Umístěte kameru klepnutím do pravého horního rohu kreslicí plochy. Klepněte pro umístění cílového bodu, jak je na obrázku. 3D pohled je vytvořen. Pohledy, které vytvoříte, se mohou nepatrně lišit od obrázků ve cvičení z důvodu určitých rozdílů v umístění kamery. Přetáhněte modré kruhové ovládací prvky, které se zobrazují na odřezávané oblasti výsledného pohledu, aby byla viditelná celá budova. Vytvoření terénu 11

16 3. V Prohlížeči projektu rozbalte 3D pohledy, klepněte pravým tlačítkem na položku 3D Pohled 1 a vyberte položku Přejmenovat. 4. V dialogu Přejmenovat pohled zadejte K budově a klepněte na OK. 5. Vytvořte svažitý terén: V Prohlížeči projektu rozbalte položku Půdorysy a poklepejte na položku Site. Na konstrukčním panelu klepněte na kartu Pozemek a klepněte na položku Terén. Na paletě Možnosti zadejte do pole Výška hodnotu Přidejte body na levou stranu od budovy, jak je ukázáno na obrázku. Na pořadí výběru bodů nezáleží. Na paletě Možnosti zadejte do pole Výška hodnotu mm. 12 Začínáme s aplikací Revit Architecture

17 Přidejte body poblíž středu budovy, jak je ukázáno na obrázku. Zobrazí se vrstevnice. Na paletě Možnosti zadejte do pole Výška hodnotu mm. Vytvoření terénu 13

18 Přidejte body na pravou stranu budovy, jak je ukázáno na obrázku. Na konstrukčním panelu klepněte na možnost Dokončit povrch. 6. Vytvořte základovou desku: Na konstrukčním panelu klepněte na možnost Deska a poté na možnost Čáry. Na panelu Možnosti klepněte na tlačítko (Obdélník). Vyberte vnější koncový bod levého dolního rohu budovy jako na obrázku. 14 Začínáme s aplikací Revit Architecture

19 Vyberte vnější koncový bod pravého horního rohu budovy. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 7. Otevřete 3D pohled K budově pro zobrazení výsledků. 8. Uložte soubor projektu. V tomto cvičení jste v vytvořili v aplikaci Revit Architecture jednoduchý terén pomocí výběru bodů. Ve většině projektů však dostanete komplexní modely pozemků vytvořené stavebními inženýry ve formátu DWG, DXF, DGN nebo jako soubory bodů. Tyto soubory můžete importovat do projektu aplikace Revit Architecture, kde lze automaticky generovat terén pomocí nástroje Terén. Vytvoření terénu 15

20 Přidání vnějších stěn V tomto cvičení budete stavět na základových pasech. Použijete možnosti kreslení k vytvoření vnějších stěn přesahujících do úrovně střechy. 1. Přidejte stěny do vstupního podlaží: V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 02 Vstupní podlaží. Na konstrukčním panelu klepněte na kartu Základní. V poli Výběr typů zvolte možnost Základní stěna : Běžná 200mm. V paletě Možnosti vyberte jako Výšku 03 Střecha jako čáru tažení zvolte Plocha nosné části: Vnitřní. Nastavení výšky určuje jak je vysoká stěna a vytváří vztah mezi stěnou a střechou. Poté co nakreslíte stěny, tak když změníte výšku střechy, výška stěny se změní také. Začněte v pravém dolním rohu a vybírejte vnitřní koncové body 3 existujících opěrných stěn. 16 Začínáme s aplikací Revit Architecture

21 Na konstrukčním panelu klepněte na možnost Upravit. 2. Přidejte stěny do Suterénu: Otevřte podlaží 01 Suterén. Všimněte si, že základové pasy jsou nyní zobrazeny na pravé straně půdorysu, takže je můžete trasovat. Na konstrukčním panelu klepněte na možnost Stěna. V paletě Možnosti vyberte jako výšku 03 Střecha. Počínaje levým koncovým bodem severní základové pasy trasujte vnitřek základových pasů výběrem koncových bodů. Na konstrukčním panelu klepněte na možnost Upravit. 3. Otevřete pohled K budově 3D. 4. Uložte soubor projektu. Přidání vnějších stěn 17

22 Přidání střechy V tomto cvičení vytvoříte střechu pomocí půdorysu vnějších stěn. Během vytváření střechy můžete nastavit odsazení střechy pro vytvoření přesahu. 1. Otevřte půdorys 03 Střecha. 2. Nakreslete hrany střechy: Na konstrukčním panelu klepněte na příkaz Střecha Střecha v půdorysu a poté klepněte na položku Čáry. V paletě Možnosti ověřte, že je zapnutá volba Definuje sklon. Při kreslení prvního segmentu střechy začněte vlevo dole a trasujte vnější hranu jižní zdi výběrem koncového bodu levé zdi a průsečíku jižní a vzdálené východní zdi. 18 Začínáme s aplikací Revit Architecture

23 3. Vytvoření odsazených linií střechy: Na paletě Možnosti klepněte na tlačítko, do pole Odsazení zadejte hodnotu 900 mm a zrušte zaškrtnutí políčka Definuje sklon. V kreslicí ploše zvýrazněte západní stěnu a když se na vnější části stěny objeví čárkovaná čára, klepněte pro umístění hrany střechy. Postup opakujte pro severní a východní stěnu. 4. Náčrt střechy zavřete pomocí nástroje Ořezat/Prodloužit. Na panelu nástrojů klepněte na tlačítko (Ořezat/Prodloužit). Vyberte hranu střechy vpravo a poté vyberte dolní hranu střechy. Opakujte pro levou a dolní hranu střechy. Na konstrukčním panelu klepněte na položku Dokončit střechu. Výsledná střecha má zvláštní sklon, který opravíte v dalším kroku. Přidání střechy 19

24 5. Úprava sklonu střechy: Vyberte střechu a klepněte na tlačítko (Vlastnosti). V dialogu Vlastnosti prvku zadejte v poli Kóty pro možnost Sklon hodnotu 5 a klepněte na tlačítko OK. Na konstrukčním panelu klepněte na možnost Upravit. 6. Otevřete pohled K budově 3D. Upravte ořezovou oblast tak, aby byla střecha vidět. Zdi nejsou se střechou spojeny, připojíte je v dalším cvičení. 7. Uložte soubor projektu. Přidání podlaží V tomto cvičení vytvoříte v modelu budovy podlaží. Podlahy se v aplikaci Revit Architecture vytvářejí tak, že je nejprve načrtnete v editoru náčrtů. Použijete 2 rozdílné volby pro tvorbu náčrtu podlahy, Kreslit a Vybrat čáry. 1. Otevřete půdorys 01 Suterén. 2. Vytvořte podlahu pomocí metody Vybrat čáry: Na konstrukčním panelu klepněte na Podlaha a poté klepněte na položku Čáry. 20 Začínáme s aplikací Revit Architecture

25 Na panelu Možnosti klepněte na tlačítko (Označit čáry) a zkontrolujte, zda je možnost Odsazení nastavena na hodnotu 0. Začněte severní stěnou a postupně proti směru hodinových ručiček vybírejte vnitřní části stěn. Na konstrukčním panelu klepněte na možnost Upravit. 3. Zadejte ZR a přibližte si pravý horní roh modelu. Pokud čáry podlahy netvoří uzavřenou smyčku, náčrt je neplatný a budete muset čáry upravit. Aby byl náčrt platný, musí čáry tvořit uzavřenou smyčku a nesmí se protínat. 4. Vytvořte uzavřený náčrt: Na panelu nástrojů klepněte na tlačítko (Ořezat/Prodloužit). Přidání podlaží 21

26 Proveďte oříznutí podle potřeby vybírejte části čar, které chcete zachovat. Zadáním ZP si zobrazte předchozí přiblížení. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 5. V dialogu upozornění klepněte na Ne. Pokud byste vybrali možnost Ano, stěny končící v podlaží Suterén by byly ořezány k spodní hraně podlahy. 6. Vytvořte podlahu pomocí metody Kreslit čáry: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu klepněte na položku Podlaha a poté klepněte na možnost Čáry. Na panelu Možnosti klepněte na tlačítko (Kreslit) a zkontrolujte, zda je vybrána volba Řetězit. Začněte v levém dolním vnitřním rohu, vyberte dolní koncový bod západní stěny a poté horní koncový bod téže stěny. Posuňte kurzor doprava o mm a klepnutím nakreslete čáru náčrtu. 22 Začínáme s aplikací Revit Architecture

27 Posunutím kurzoru dolů o 5300 mm proveďte zarovnání s vnějškem zdi a klepnutím určete bod. Posuňte kurzor doprava o 9000 mm a klepněte. Posunutím kurzoru dolů o 1300 mm proveďte zarovnání s vnitřkem zdi a klepněte. Posuňte kurzor doleva, zadáním SZ vyhledejte koncový bod smyčky a výběrem koncového bodu dokončete náčrt podlaží. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 7. V dialogu upozornění klepněte na Ne. 8. Prohlédněte si podlahu ve 3D: Otevřete pohled K budově 3D. Vyberte stěny podle obrázku. Přidání podlaží 23

28 Na panelu nastavení pohledu klepněte na možnost Dočasně skryté/izolované Skrýt prvek. Vybrané stěny se dočasně skryjí, takže uvidíte vnitřní podlahy. Na panelu nastavení pohledu klepněte na možnost Styl grafiky modelu Stínování s hranami. Na panelu nastavení pohledu klepněte na možnost Dočasně skrýt/izolovat Obnovit dočasně skryté/izolované. 9. Uložte soubor projektu. Přidání vnitřních stěn V tomto cvičení vložíte do suterénu a do vstupního podlaží stěny, a poté je upravíte tak, aby tvořily místnosti. 1. Otevřete půdorys 01 Suterén. 2. Na konstrukčním panelu klepněte na možnost Stěna. 3. V poli Výběr typů zvolte možnost Základní stěna : Běžná 200mm. 4. V paletě Možnosti: Klepněte na tlačítko (Kreslit). 24 Začínáme s aplikací Revit Architecture

29 Jako výšku vyberte 02 Vstupní podlaží. Jako čáru tažení vyberte Osa stěny. Vypněte volbu Řetězit. 5. Přidejte stěny: Přibližte si západní stěnu, přesuňte kurzor podél osy severní stěny, zadejte hodnotu 8000 mm a stisknutím klávesy ENTER určete počáteční bod stěny. Stěnu 1 dokončete posunutím kurzoru dolů a klepnutím na osu jižní stěny. Na konstrukčním panelu klepněte na kartu Upravit. Klepněte pravým tlačítkem na stěnu a vyberte Vložit vybrané. Použijte následující obrázek jako návod pro vložení dalších stěn a vytvoření místností. Přidání vnitřních stěn 25

30 6. Vytvořte chodbu úpravou stěn: Na panelu nástrojů klepněte na tlačítko vyberte stěnu 1 v místě označeném na předchozím obrázku krátkou čárou. a Na panelu nástrojů klepněte na tlačítko (Ořezat/Prodloužit). Ořežte rozdělenou stěnu a vytvořte chodbu jako na obrázku. 7. Na konstrukčním panelu klepněte na možnost Upravit. 8. Nakreslete stěny: Otevřete půdorys 02 Vstupní podlaží. Klepněte pravým tlačítkem na některou za stěn zobrazených v půltónech na podkladu nižšího podlaží suterénu a klepněte na možnost Vytvořit podobné. 26 Začínáme s aplikací Revit Architecture

31 Použijte následující obrázek jako návod pro vložení dalších stěn a vytvoření místností. 9. Na konstrukčním panelu klepněte na možnost Upravit. Tímto jsou dokončeny stěny určující místnosti v suterénu a ve vstupním podlaží. 10. Uložte soubor projektu. Přidání dveří V tomto cvičení načtete dveře ze složky Cvičné soubory do projektu a poté přidáte do modelu budovy vnitřní a vnější dveře. 1. Na konstrukčním panelu na kartě Základní klepněte na možnost Dveře. V projektu je jen omezený počet typů dveří, protože výchozí šablona projektu jich více neobsahuje. Ze složky Cvičné soubory můžete načíst další typy dveří. 2. Načtěte dveře ze složky Cvičné soubory: Na paletě Možnosti klepněte na tlačítko Načíst. Přidání dveří 27

32 V levém podokně dialogu Načíst rodinu klepněte na složku Cvičné soubory a otevřete složku Metric\Families\Doors. Podržte stisknutou klávesu CTRL a vyberte následující typy dveří: Bifold-4 Panel.rfa, Double-Glass 2.rfa, Single-Glass M_Bifold-4 Panel.rfa, M_Double-Glass 2.rfa, M_Single-Glass 2.rfa. Klepněte na Otevřít. 3. Přidejte vnější dveře: Otevřete půdorys 01 Suterén. Na konstrukčním panelu klepněte na možnost Dveře. Na panelu Možnosti zrušte volbu Popsat při vložení. V poli Výběr typů zvolte možnost M_Dvojité sklo 2 : 1830 x 2134mm a umístěte dveře do východní stěny, jak je ukázáno na obrázku, a poté klepněte na položku Upravit. Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu klepněte na možnost Dveře. V poli Výběr typů zvolte možnost Dvojité sklo 2: M_Dvojité sklo 2 : 1830 x 2134mm. 28 Začínáme s aplikací Revit Architecture

33 Dveře umístěte do severní stěny ve vzdálenosti 2100 mm od konce opěrné stěny, jak je ukázáno na obrázku. V poli Výběr typů zvolte možnost M_Jednoduché sklo 2 : 0915 x 2134mm. Vložte dveře do krátké svislé stěny, jak je ukázáno na obrázku. POZNÁMKA Pro změnu otevírání dveřního křídla během vkládání dveří stiskněte Mezerník. Pro změnu otevírání dveřního křídla po vložení dveří klepněte na řídící šipky. Přidání dveří 29

34 4. Přidejte vnitřní dveře: V poli Výběr typů zvolte možnost Single-Flush : M_Single-Flush : 0813 x 2134mm a vložte dvoje dveře podle obrázku. Otevřete půdorys 01 Suterén. Na konstrukčním panelu klepněte na možnost Dveře. V poli Výběr typů zvolte možnost Single-Flush : M_Single-Flush : 0762 x 2134mm a poté vložte dvoje dveře podle obrázku. 30 Začínáme s aplikací Revit Architecture

35 V poli Výběr typů zvolte možnost Bifold-4 Panel : M_Bifold-4 Panel : 1830 x 2134mm a vložte dvoje dveře podle obrázku. Přidání oken 5. Otevřete pohled K budově 3D. 6. Lepší zobrazení dveří dosáhnete volbou stěnu a klepnutím na možnost Dočasně skrýt/izolovat Skrýt kategorii na panelu nastavení pohledu. Všechny stěny v pohledu jsou skryté. 7. Na panelu nastavení pohledu klepněte na možnost Dočasně skrýt/izolovat Obnovit dočasně skryté/izolované. 8. Uložte soubor projektu. V tomto cvičení budete pracovat v půdorysech a pohledech a přidávat okna do modelu budovy. Použijete nástroj Zarovnat pro přesnější umístění okna. 1. Přidejte okna v pohledu: Otevřete jižní pohled a přibližte si budovu. Na konstrukčním panelu klepněte na možnost Okno. Na panelu Možnosti zrušte volbu Popsat při vložení. Přidání oken 31

36 V paletě Možnosti klepněte na Načíst. V levém podokně dialogu Načíst rodinu klepněte na složku Cvičné soubory a otevřete složku Metric\Families\Windows. Vyberte soubor M_Casement 3x3 with Trim.rfa a klepněte na položku Otevřít. Vložte 2 okna přibližně jako jsou na obrázku. Přesnou pozici a zarovnání s horní hranou opěrné zdi provedete později. Pokud některé okno překříží vnitřní stěnu, zobrazí se upozornění o konfliktu; zavřete toto upozornění. Veškeré konflikty vyřešíte posunutím okna v půdorysném pohledu. 2. Otevřete půdorys 01 Suterén. Protože okna jsou v horní části stěny, jsou mimo aktuální rozsah pohledu nastavený pro půdorys. 3. Upravte rozsah pohledu: V kreslicí ploše klepněte pravým tlačítkem a vyberte Vlastnosti pohledu. V dialogovém panelu Vlastnosti prvku klepněte pod skupinou Rozsah v řádku Rozsah pohledu na Upravit. V dialogu Rozsah pohledu zadejte do pole Odsazení roviny řezu hodnotu 2160 mm. Klepněte dvakrát na tlačítko OK. 32 Začínáme s aplikací Revit Architecture

37 Okna jsou nyní zobrazena. 4. Pokud je nutné vyřešit konflikty se stěnou, posuňte okna: Vyberte okno vpravo a posuňte ho na 200mm od levé strany vnitřní zdi. Vyberte okno a upravte dočasné kóty dle potřeby. Vyberte levé okno a posuňte ho na 2775mm vpravo od západní zdi. 5. Vytvořte typ okna: Otevřete pohled South. Vyberte okno vlevo a klepněte na tlačítko (Vlastnosti). V dialogovém okně Vlastnosti prvku klepněte na tlačítko Upravit/Nový. V dialogovém okně Vlastnosti typu klepněte na tlačítko Duplikovat. Přidání oken 33

38 V dialogovém okně Název zadejte do pole Název hodnotu 0915 x 0915 a klepněte na tlačítko OK. V dialogu Vlastnosti typu zadejte ve skupině Kóty do řádku Výška hodnotu 915 mm. Klepněte dvakrát na tlačítko OK. 6. Vyberte okno vpravo a v poli Výběr typů zvolte možnost M_Casement 3x3 with Trim : 0915 x 0915 mm. 7. Zarovnejte okno s horní hranou opěrné stěny: Na panelu nástrojů klepněte na tlačítko (Zarovnat). Vyberte horní hranu stěny a poté vyberte horní hranu oříznutí některého z oken. Dbejte na to, abyste skutečně vybrali horní hranu stěny, a nikoli čáru Vstupního podlaží 02. Opakujte pro druhé okno. 8. Přidejte okna v půdorysu: Otevřete půdorys 02 Vstupní podlaží a přibližte levou část budovy. V kreslicí ploše klepněte pravým tlačítkem a vyberte Vlastnosti pohledu. 34 Začínáme s aplikací Revit Architecture

39 V dialogovém okně Vlastnosti prvku vyberte v poli Grafika jako Podklad položku Žádný a klepněte na tlačítko OK. Na panelu nástrojů Pohled zobrazte klepnutím na tlačítko všechny čáry tence, aby linie prvků zobrazovaly při přiblíženém pohledu skutečnou tloušťku. Na konstrukčním panelu klepněte na možnost Okno. Zkontrolujte, zda je na panelu Možnosti zaškrtnuto políčko Popsat při vložení. V poli Výběr typů zvolte možnost M_Okenní křídlo 3x3 s oříznutím : 0915 x 1830mm a vložte tři okna na vnější stranu západní zdi, jak je ukázáno na obrázku. 9. Přemístěte okna tak, aby mezi nimi byla stejná vzdálenost: Na konstrukčním panelu klepněte na možnost Kóta. Přidání oken 35

40 Vyberte severní stěnu, poté vyberte osu každého okna a jako poslední vyberte vodorovnou vnitřní stěnu. Klepněte vlevo od západní stěny pro umístění kótovací čáry. Všimněte si, že všechny 4 kóty se od sebe liší. Klepněte na a poté stiskněte dvakrát ESC. Okna se posunuly a kóty nyní zobrazují stejnou vzdálenost. 36 Začínáme s aplikací Revit Architecture

41 Vyberte vnitřní stěnu s dveřmi a posuňte ji nahoru nebo dolů, abyste viděli jak je záměr návrhu dodržen. Vyberte horní stěnu, posuňte ji o 1000 mm a uvidíte, jak se okna rozmístí rovnoměrně podél zdi. Na panelu nástrojů Standardní klepněte jedenkrát na tlačítko (Zpět) a vraťte tak stěnu do původní polohy. 10. Vyberte kótovací čáru a stiskněte DELETE. V zobrazeném dialogovém okně s upozorněním klepněte na tlačítko OK pro vymazání kóty, ale zachování vazeb. 11. Proveďte přiblížení dle potřeby a otevírejte jednotlivé pohledy, půdorysy a 3D pohledy pro zobrazení modelu budovy. 12. Uložte soubor projektu. Přidání oken 37

42 Přidání obvodového pláště V tomto cvičení změníte existující obvodovou stěnu na obvodový plášť. Poté vytvoříte nový typ obvodového pláště, který pomocí nástroje Přizpůsobit typ použijete na další stěny. 1. Otevřete půdorys 01 Suterén. 2. Vytvořte obvodový plášť v severovýchodním rohu budovy: Přibližte si východní stěnu. Na panelu nástrojů klepněte na tlačítko rozdělte východní stěnu těsně nad dveřmi. Klepněte na Upravit. Podržte stisknutou klávesu CTRL a vyberte horní část rozdělené východní stěny a severní stěnu. a 38 Začínáme s aplikací Revit Architecture

43 V poli Výběr typů zvolte možnost Obvodový plášť : Průčelí. Zobrazí-li se varovné hlášení, klepnutím je zavřete. 3. Vytvořte typ obvodového pláště: Vyberte celý severní obvodový plášť klepnutím na jeho konec a klepněte na tlačítko (Vlastnosti). Nápověda a stavová lišta potvrdí správnost výběru. V dialogu Vlastnosti prvku klepněte na Úpravit/Nový. V dialogovém okně Vlastnosti typu klepněte na tlačítko Duplikovat. V dialogovém okně Název zadejte Dům 1200 x 1200mm a klepněte na tlačítko OK. V dialogovém okně Vlastnosti typu zadejte v poli Vzor vertikální osnovy do řádku Rozteč hodnotu 1200 mm. V poli Vzor horizontální osnovy zadejte hodnotu rozteče 1200 mm. Přidání obvodového pláště 39

44 Klepněte dvakrát na tlačítko OK. 4. Přizpůsobte typ východního obvodového pláště podle severního obvodového pláště: Na panelu nástrojů klepněte na tlačítko (Přizpůsobit typ). Vyberte severní obvodový plášť a poté vyberte východní obvodový plášť. 5. Otevřete pohled K budově 3D. Nové rozteče jsou použity na oba obvodové pláště. 6. Uložte soubor projektu. Připojení stěn ke střeše V tomto cvičení připojíte obvodové i vnitřní stěny ke střeše. Když připojíte obvodové pláště, Revit Architecture zobrazí upozornění a upraví pozici příčlí. 1. Otevřete půdorys 03 Střecha. 40 Začínáme s aplikací Revit Architecture

45 2. Připojte stěny: Podržte stisknutou klávesu CTRL a vyberte všechny vnitřní i obvodové stěny kromě obvodových plášťů. V paletě Možnosti klepněte na Připojit. Ověřte, zda je pro položku Připojit stěnu vybrána možnost Horní. V kreslicí oblasti vyberte střechu. Příkaz ukončete klepnutím v kreslicí ploše nebo na tlačítko Upravit v Konstrukční paletě. 3. Připojte obvodové pláště: Otevřete severní pohled (North). Posuňte kurzor na obvodový plášť a mačkejte klávesu TAB, dokud nebude na stavovém řádku označeno, že je vybrán obvodový plášť, vyberte vnější hranu obvodového pláště a klepněte na tlačítko Připojit. Vyberte střechu. V chybovém dialogu týkající se příčlí obvodového pláště klepněte na Vymazat prvky. Otevřete východní pohled (East) a připojte východní obvodový plášť ke střeše. 4. Otevřete pohled K budově 3D. 5. Na panelu nastavení pohledu klepněte na možnost Stíny vypnout Stíny zapnout. Všechny stěny se protáhly ke střeše. Všimněte si odsazení horní řady příčlí/panelů; protože zadaná vzdálenost rozvržení příčlí nemohla být dodržena, příčle se vytvořily v místě připojení stěny se střechou. Připojení stěn ke střeše 41

46 6. Uložte soubor projektu. Úprava krytého vstupu V tomto cvičení upravíte tvar podlahy ve vstupním podlaží tak, aby zahrnul i vstup v severní části budovy. 1. Otevřete půdorys 02 Vstupní podlaží 2. Upravte tvar podlahy: Vyberte podlahu a v paletě Možnosti klepněte na Upravit. Na konstrukčním panelu klepněte na možnost Čáry. V paletě Možnosti vypněte volbu Řetězit. Na severní straně budovy klepněte na severní stěnu v místě prodloužení pravé svislé modelové linie, posuňte kurzor nahoru o 3300 mm a klepnutím umístěte koncový bod linie. 42 Začínáme s aplikací Revit Architecture

47 Na paletě Možnosti vyberte volbu Řetězit. Nakreslete čáru z levého koncového bodu severní 200mm stěny do levého koncového bodu dvoukřídlých dveří a poté dolů na modelovou čáru. Na panelu nástrojů klepněte na tlačítko (Rozdělit) a rozdělte severní modelovou linii na obou koncích dveřního otvoru. Na konstrukčním panelu klepněte na možnost Upravit. Vyberte část uvnitř dveřního otvoru a stiskněte DELETE. Úprava krytého vstupu 43

48 Na konstrukčním panelu klepněte na Čáry a dokončete profil na pravé straně dveří jako je na obrázku. Nakreslete čáru začínající v levém koncovém bodu severní stěny o délce 1000 mm směrem nahoru. Nakreslete čáru z horního koncového bodu právě nakreslené čáry do horního koncového bodu svislé čáry dlouhé 3000mm nakreslené v prvním kroku. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. V dialogu upozornění klepněte na Ne. 3. Přidejte stěny do vstupu: Na konstrukčním panelu klepněte na možnost Stěna. V poli Výběr typů zvolte možnost Základní stěna : Opěrná 300 mm Beton. V paletě Možnosti vyberte pro čáru tažení Plocha nosné části: Vnitřní. 44 Začínáme s aplikací Revit Architecture

49 Podle obrázku nakreslete stěnu zleva doprava podél šikmé čáry. Vyberte stěnu a klepněte na tlačítko (Vlastnosti). V dialogovém okně Vlastnosti prvku pod skupinou Vazby vyberte pro Dolní vazbu podlaží 00 Základy a klepněte na OK. 4. V kreslicí ploše vyberte podlahu a v paletě Možnosti klepněte na Upravit. 5. Vyberte krátkou svislou čáru nad západní zdí a přesuňte ji doprava jako je na obrázku. 6. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 7. V dialogu upozornění klepněte na Ne. 8. Otevřete pohled K budově 3D. 9. Uložte soubor projektu. Přidání šikmé podlahy V tomto cvičení přidáte šikmou podlahu do vstupní části a vytvoříte rampu až ke vstupním dveřím. Přidání šikmé podlahy 45

50 1. Otevřete půdorys 02 Vstupní podlaží. 2. Nakreslete podlahu: Na konstrukčním panelu klepněte na možnost Podlaha a poté klepněte na možnost Čáry. Zkontrolujte, zda je v Konstrukční paletě zapnutá volba Řetězit. Začněte v levém koncovém bodě severní 200mm stěny a proti směru hodinových ručiček nekreslete podlahu pro vstupní část vytvořenou v předchozí části jako je na obrázku. Na konstrukčním panelu klepněte na možnost Ukazatel sklonu. Vyberte polovinu levé modelové čáry a poté vyberte pravou čáru. Vyberte šipku sklonu a klepněte na tlačítko (Vlastnosti). V dialogovém okně Vlastnosti prvku zadejte ve skupině Vazby pro možnost Výškové odsazení v zápatí hodnotu -300 mm a klepněte na tlačítko OK. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. V dialogu upozornění klepněte na Ne. 46 Začínáme s aplikací Revit Architecture

51 3. Otevřete severní pohled (North). Šikmá podlaha začíná v suterénu a končí ve vstupním podlaží. 4. Jestliže skloněná podlaha neodpovídá sklonu terénu, upravte náčrt podlahy a změňte vlastnost šipky sklonu Výškové odsazení v zápatí. Přidání schodiště a zábradlí V tomto cvičení dokončíte vnitřek modelu přidáním schodiště do suterénu a poté přidáte a upravíte zábradlí v suterénu a vstupním podlaží. 1. Otevřete půdorys 01 Suterén. Přidání schodiště a zábradlí 47

52 2. Přidejte schodiště: Přibližte pravou část budovy. Na konstrukčním panelu klepněte na kartu Modelování a klepněte na možnost Schodiště. Klepněte blízko dvojitých dveří pro určení počátku výstupního ramene. Posuňte kurzor doleva dokud nápověda neudává, že byly vytvořeny všechny stupně a klepněte pro zadání koncového bodu. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 3. Upravte tvar podlahy: Otevřete půdorys 02 Vstupní podlaží. Přibližte pravou část budovy. Vyberte podlahu a v paletě Možnosti klepněte na Upravit. Na konstrukčním panelu klepněte na možnost Čáry. Zkontrolujte, zda je v Konstrukční paletě zapnutá volba Řetězit. Určete počáteční bod na průsečíku čar pod schodištěm. 48 Začínáme s aplikací Revit Architecture

53 Posuňte kurzor doleva, zadejte hodnotu 1800 mm a stiskněte klávesu ENTER. Posuňte kurzor nahoru, zadejte hodnotu 1100 mm a stiskněte klávesu ENTER. Tato vzdálenost je šířka schodišťového ramene včetně schodnic. Posuňte kurzor doprava a klepněte na svislou čáru pro dokončení náčrtu. Na konstrukčním panelu klepněte na možnost Upravit. Vyberte svislou čáru neblíže schodiště a přetáhněte dolní koncový bod na koncový bod vodorovné čáry nakreslené v předchozím kroku. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. V dialogu upozornění klepněte na Ne. 4. Posuňte schodiště a zábradlí: Vyberte schodiště a zábradlí pomocí výběrového okna. Abyste vybrali jen prvky ležící zcela uvnitř výběrového okna, zadejte okno zleva doprava. Přidání schodiště a zábradlí 49

54 Na panelu nástrojů klepněte na tlačítko (Přesunout). Jako počáteční bod posunu určete klepnutím levý dolní roh schodiště. Jako koncový bod posunu určete dolní roh upraveného tvaru podlahy a poté stiskněte ESC. 5. Upravte typ zábradlí: Otevřete pohled K budově 3D. Při stisknuté klávese CTRL vyberte obě zábradlí (je-li třeba, proveďte přiblížení). V poli Výběr typů zvolte možnost Zábradlí : 900 mm Trubka. 6. Přidejte zábradlí do vstupu: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu na kartě Modelování klepněte na Zábradlí a poté klepněte na Vlastnosti zábradlí. V dialogovém okně Vlastnosti prvku vyberte v poli Typ možnost 900mm Trubka a klepněte na tlačítko OK. Na panelu Možnosti klepněte na tlačítko (Vybrat linie) a jako hodnotu odsazení zadejte 150 mm. Přibližte si vstup na severní straně budovy. 50 Začínáme s aplikací Revit Architecture

55 Klepněte na hranu podlahy vpravo a poté na sousední svislou hranu podlahy, jak je ukázáno na obrázku. Na konstrukčním panelu klepněte na možnost Upravit a vyberte šikmé zábradlí. Přetáhněte levý koncový bod doprava tak, aby bylo výsledné zábradlí protaženo až k opěrné stěně. Vyberte svislé zábradlí a táhněte dolní koncový bod, dokud nebude mít výsledné zábradlí délku 3000 mm. Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 7. Přidejte zábradlí na severní straně schodiště: V konstrukční paletě klepněte na položku Zábradlí. Přidání schodiště a zábradlí 51

56 Na panelu Možnosti klepněte na tlačítko (Vybrat linie) a jako hodnotu odsazení zadejte 150 mm. Klepněte vlevo na svislou linii podlaží nad schodištěm a poté klepněte nad severní hranu schodiště. Na konstrukčním panelu klepněte na možnost Upravit. Na panelu nástrojů klepněte na tlačítko (Ořezat/Prodloužit). Vyberte levou část vodorovné čáry zábradlí a poté vyberte svislou část. V konstrukční paletě klepněte na Dokončit náčrt. 8. Přidejte zábradlí na balkón: Přibližte si pravý dolní roh modelu. Na konstrukčním panelu klepněte na možnost Zábradlí. 52 Začínáme s aplikací Revit Architecture

57 Na panelu Možnosti klepněte na tlačítko (Vybrat linie) a jako hodnotu odsazení zadejte 150 mm. Klepněte nejprve nad jižní hranou podlahy, pokračujte proti směru hodinových ručiček a vyberte zbývající 2 hrany podlahy určující balkón. Na konstrukčním panelu klepněte na možnost Upravit. Vyberte poslední nakreslenou čáru a přetáhněte levý koncový bod směrem doprava ke konci obvodové zdi. Vyberte dolní čáru zábradlí a táhněte levý koncový bod až k obvodové zdi poblíž dveří. Přidání schodiště a zábradlí 53

58 Na konstrukčním panelu klepněte na možnost Dokončit náčrt. 9. Přibližte schodiště a použijte stejný postup pro přidání zábradlí pod schodištěm. Je-li třeba, přetáhněte koncový bod zábradlí ke zdi napravo. 10. Otevřete pohled K budově 3D. 11. Uložte soubor projektu. 54 Začínáme s aplikací Revit Architecture

59 Úprava střechy V tomto cvičení upravíte tvar střechy tak, aby střecha zakrývala vstup. 1. Otevřete půdorys 03 Střecha. 2. V kreslicí oblasti vyberte střechu. 3. V paletě Možnosti klepněte na možnost Upravit. 4. Upravte střechu: Na panelu nástrojů klepněte na tlačítko (Rozdělit) a rozdělte horní hranu střechy napravo od vstupu. Na konstrukčním panelu klepněte na možnost Upravit. Vyberte levou část rozdělené hrany střechy a táhněte pravý koncový bod tak, aby hrana střechy byla zarovnaná s šikmou stěnou vstupu. Úprava střechy 55

60 Vyberte pravou část rozdělené hrany střechy a táhněte levý koncový bod na průsečík se svislou hranou podlahy. Na konstrukčním panelu klepněte na možnost Čáry. Nakreslete čáru z koncového bodu pravé vodorovné čáry do koncového bodu šikmé čáry. Na konstrukčním panelu klepněte na položku Dokončit střechu. 5. Otevřete 3D pohled K budově pro zobrazení výsledku. 6. Uložte soubor projektu. 56 Začínáme s aplikací Revit Architecture

61 Dokumentace projektu V tomto cvičení vložíte do projektu popisky a vytvoříte tabulku dveří a místností. Ve výkazu dveří změníte prvek a budete sledovat, jak se změna automaticky promítne do všech asociovaných půdorysů. Dále přidáte barevné výplně místností a upravíte ořezovou oblast některých pohledů, které později vložíte na výkres. 1. Tvorba řezu: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu klepněte na kartu Pohled a klepněte na možnost Řez. Začněte řez vlevo od modelu a ukončete ho vpravo od modelu tak, aby procházel schodištěm. Dokumentace projektu 57

62 Na konstrukčním panelu klepněte na možnost Upravit. Pro zobrazení řezu poklepejte na střed kruhové značky řezu. Jiná možnost jak zobrazit řez je rozbalit v Prohlížeči projektu Pohledy>Řezy a poklepat na Section Přidání popisky dveří a oken: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu klepněte na kartu Kreslení a klepněte na možnost Označit popiskem vše neoznačené. V dialogu Označit popiskem vše neoznačené stiskněte klávesu CTRL a pod položkou Kategorie vyberte možnost Popisky oken. Klepněte na tlačítko OK. 58 Začínáme s aplikací Revit Architecture

63 Otevřete půdorys 01 Suterén a stejným postupem vložte popisky ke všem oknům a dveřím. 3. Tvorba tabulky dveří: Na konstrukčním panelu klepněte na kartu Pohled a klepněte na možnost Výkazy/Množství. V dialogu Nová tabulka vyberte jako kategorii Dveře a klepněte na tlačítko OK. V dialogovém okně Vlastnosti tabulky vyberte z dostupných polí Rodina a Typ a klepněte na tlačítko Přidat. Přidejte následující pole: Šířka, Výška a Označení. Pomocí tlačítka Přesunout nahoru přesuňte pole Označení na začátek seznamu, aby se ve výkazu zobrazovalo jako první. Klepněte na kartu Seřazení/Seskupování, v poli Třídit podle zvolte možnost Označení a klepněte na tlačítko OK. Poklepejte na pravou hraniční čáru sloupce Rodina a Typ pro jeho roztažení na plnou šířku. Dokumentace projektu 59

64 4. Změňte tabulku dveří: Pro dveře označené číslem 7 klepněte do pole Rodina a Typ a vyberte položku M_Skládací-4 panel : 1525 x 2134mm. Otevřete půdorys 01 Suterén. Všimněte si, že dveře s označením 7 jsou nyní skládací. Změny provedené v tabulce se automaticky promítnou do asociovaných půdorysů. V poli Výběr typů zvolte možnost M_Single-Flush : 0762 x 2134 mm, čímž vrátíte dveře zpět do původní rodiny a typu. V Prohlížeči projektu rozbalte položku Tabulky/Výkazy s poklepejte na Výkaz dveří. Dveře s označením 7 se také změnily na původní typ. Tato oboustranná asociativita aplikace Revit Architecture zajišťuje, že změny provedené v jakékoliv části návrhu jsou promítnuty do všech odpovídajících pohledů včetně tabulek. 5. Upravte vlastnosti tří opěrných stěn a určete je jako ohraničující prvky pro výpočet plochy místnosti. Otevřete půdorys 01 Suterén. Na konstrukčním panelu klepněte na možnost Upravit. 60 Začínáme s aplikací Revit Architecture

65 Podržte stisknutou klávesu CTRL, vyberte tři opěrné stěny a klepněte na tlačítko (Vlastnosti). V dialogovém okně Vlastnosti prvku vyberte pod skupinou Vazby Ohraničení místnosti a klepněte na tlačítko OK. 6. Vytvořte tabulku místností obsahující následující pole: Číslo Název Plocha Tabulka je nyní prázdná, ale jakmile vložíte do projektu místnosti a popisky místností, tabulka se zaktualizuje. 7. Přidejte místnosti a popisky místností do vstupního podlaží: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu klepněte na kartu Místnost a plocha klepněte na možnost Místnost. POZNÁMKA Jestliže karta není zobrazena, klepněte pravým tlačítkem na konstrukční panel a v místní nabídce klepněte na možnost Název karty. Klepnutím nalevo od schodiště vložte popisek velké místnosti, dále klepněte do horní místnosti na západní straně budovy a poté klepněte do malé místnosti na západní straně. Dokumentace projektu 61

66 Na konstrukčním panelu klepněte na možnost Upravit. Poklepejte na text popisku ve velké místnosti, změňte jej na Vstup a poté stiskněte klávesu ENTER. Změňte text popisky v místnosti 2 na Ložnice a v místnosti 3 na Sklad. 8. Přidejte popisky místností do suterénu: Otevřete půdorys 01 Suterén. Na konstrukčním panelu na kartě Místnost a plocha klepněte na Místnost. Začněte velkou místností vpravo a po směru hodinových ručiček klepněte do každé místnosti pro umístění popisky. Na konstrukčním panelu klepněte na možnost Upravit. Poklepejte na text popisku velké místnosti, změňte jej na Obývací pokoj a stiskněte klávesu ENTER. Změňte text popisky u místnosti 5 na Ložnice, text u místnosti 6 na Koupelna a text u místnosti 7 a 8 na Sklad. 62 Začínáme s aplikací Revit Architecture

67 9. Otevřete pohled Výkaz místnosti, abyste viděli provedené změny pro jednotlivé sloupce. 10. Určete podlahu ve vstupu: Otevřete půdorys 02 Vstupní podlaží. Na konstrukčním panelu na kartě Místnost a plocha klepněte na Oddělovač místnosti. Vytvořte samostatnou podlahu pro vstup tak, že budete sledovat čáru podlahy od severní stěny směrem dolů a okolo schodiště. Ve výkazu místností se plocha vstupní místnosti zaktualizuje. 11. Na konstrukčním panelu klepněte na možnost Upravit. Dokumentace projektu 63

68 12. Upravte popisky: Otevřete půdorys 01 Suterén. Poklepejte na popisku libovolného okna v jižní stěně, zadejte hodnotu A a stiskněte ENTER. V dialogu upozornění o změně parametru typu klepněte na Ano. Otevřete půdorys 02 Vstupní podlaží. Poklepejte na popisku libovolného okna v západní stěně, zadejte hodnotu B a stiskněte ENTER. V dialogu upozornění klepněte na Ano. 13. Přidejte do místností barevné výplně: Na konstrukčním panelu klepněte na kartě Místnost a plocha na tlačítko Legenda barevného schématu. Klepněte v kreslicí ploše napravo od budovy a umístěte legendu barevné výplně. V dialogu Vybrat typ prostoru a barevné schéma zvolte pro možnost Barevné schéma položku Název a klepněte na tlačítko OK. Na konstrukčním panelu klepněte na možnost Upravit. Vyberte levou svislou stěnu a posuňte ji nepatrně doleva. 64 Začínáme s aplikací Revit Architecture

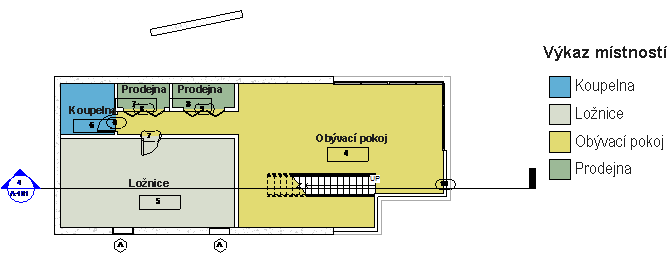

69 Všechny stěny přizpůsobí svoji délku nové pozici. Barevná výplň v ložnici a ve skladu se přizpůsobí a plochy místností jsou automaticky zaktualizovány. Otevřete výkaz místností, abyste viděli, že se plochy ložnice a skladu změnily. Na panelu nástrojů Standardní klepněte na tlačítko (Zpět) a vraťte tak stěnu na její původní kótu. Otevřete půdorys 02 Vstup a ověřte, že se stěna posunula. 14. Otevřete půdorys 01 Suterén a opakujte předchozí postup pro tento půdorys. 15. Upravte ořezovou oblast pro vytvoření pohledu na výkres: Otevřete půdorys 01 Suterén. Na panelu nastavení pohledu klepněte na možnost Zobrazit ořezovou oblast. Zadáním ZF zobrazte celý pohled v okně výkresu. Vyberte ořezovou oblast a pomocí modrých řídících bodů ji zmenšete okolo modelu budovy. Dokumentace projektu 65

70 Na panelu nastavení pohledu klepněte na možnost Skrýt ořezovou oblast. 16. Pomocí sejného postupu upravte následující pohledy: Půdorys 02 Vstupní podlaží Východní pohled (East) Severní pohled (North) V prostorových pohledech ponechte nad střechou část oblohy. Vytvoření studie oslunění V tomto cvičení vytvoříte animovanou studii oslunění v konkrétním místě a čase za účelem kontroly vlivu světla a stínů na budovu. 1. Otevřete pohled K budově 3D. 2. Na panelu nastavení pohledu klepněte na možnost Stíny Rozšířená grafika modelu. 3. V dialogu Nastavení rozšířené grafiky modelu: Ověřte, zda je v poli Stín zaškrtnuta možnost Vrhat stíny, a pro možnost Kontrast zadejte hodnotu Začínáme s aplikací Revit Architecture

71 V poli Slunce klepněte na tlačítko. 4. V dialogovém okně Nastavení oslunění a stínu klepněte na kartu V jednom dni. 5. Na kartě V jednom dni vyberte v seznamu libovolnou studii oslunění a klepněte na tlačítko Přejmenovat. 6. V dialogu Přejmenovat zadejte Studie oslunění v jednom dni vaše poloha Letní slunovrat (Zimní slunovrat v případě, že jste na jižní polokouli) a klepněte na tlačítko OK. 7. V dialogovém panelu Nastavení slunce a stínů : V poli Nastavení klepněte pro možnost Místo na tlačítko, vyberte město poblíž vašeho umístění a klepněte na tlačítko OK. Do pole Datum zadejte hodnotu Časový interval nastavte na 15 minut. Vypněte volbu Terén na podlaží, aby stíny dopadaly na terén. Klepněte na tlačítko Použít a potom na tlačítko OK. 8. V dialogu Nastavení rozšířené grafiky modelu klepněte na tlačítko Použít a poté na tlačítko OK. 9. Na panelu nastavení pohledu klepněte na možnost Stíny zapnout Náhled studie oslunění. 10. Na panelu Možnosti klepněte na tlačítko (Přehrát). Vytvoření studie oslunění 67

72 Animovaná studie oslunění zobrazuje v 15 minutovém intervalu postup stínů pro zadaný datum. 11. Uložte animaci: V nabídce Soubor klepněte na příkazy Exportovat Animovaná studie oslunění. V dialogu Délka/Formát klepněte na tlačítko OK. V dialogu Export animované studie oslunění klepněte na možnost Ikona na pracovní ploše a poté na tlačítko Uložit. V dialogovém panelu pro kompresi videa vyberte Úplné snímky (bez komprese) a klepněte na tlačítko OK. Během ukládání na plochu se animace znovu přehrává. Poklepáním na soubor AVI uložený na ploše zobrazíte animaci. Pro zobrazení jiného času posuňte posuvník. Vytvoření výkresu V tomto cvičení přidáte na výkres několik pohledů. Změníte také sklon střechy a vyzkoušíte používání parametrů v aplikaci Revit Architecture. Stěny, které jsou připojeny ke střeše se posunou tak, aby byly zachovány vazby s upravenou střechou. 1. Tvorba výkresu: V Prohlížeči projektu klepněte pravým tlačítkem na položku Listy (vše) a klepněte na položku Nový list. V dialogu Vyberte razítko klepněte na OK. 68 Začínáme s aplikací Revit Architecture
