1 Kreslení 2D technické dokumentace AutoCAD definice bloku Ing. Richard Strnka, 2012

2 1. Definice bloku Výklad: Blok je v podstatě definice bloku, která zahrnuje název bloku, geometrii bloku, umístění základního bodu použitého pro zarovnání bloku při jeho vložení a dále všechna data souvisejících atributů. Blok lze definovat z geometrie výkresu buď v dialogu Definice bloku nebo pomocí Editoru bloků. Jakmile je vytvořena definice bloku, můžete na ni odkazovat ve stejném nebo jiném výkresu. Pro tvorbu bloků můžete použít několik metod: Kombinací objektů vytvořit definici bloku v aktuálním výkresu. Vytvořit výkresový soubor a později jej vložit jako blok do jiných výkresů. Vytvořit výkresový soubor s několika podobnými definicemi bloku, který bude sloužit jako knihovna bloků.

3 2. Vytvoření definice bloku v aktuálním výkresu Příkaz: BLOK Název - pojmenovává blok. Název bloku může být dlouhý až 255 znaků a lze použít písmena, číslice, mezery a jakékoli znaky, které nepoužívá Microsoft Windows a AutoCAD pro jiné účely Základní bod - udává základní bod vložení bloku. X - Udává hodnotu souřadnice X. Y - Udává hodnotu souřadnice Y. Z - Udává hodnotu souřadnice Z. Vybrat bod vložení - dočasně zavře dialog, abyste mohli použít ukazovací zařízení k zadání bodu vložení v aktuálním výkresu. Poznámka: V případě kreslení 2D dokumentace bude Z vždy nula.

4 3. Vyplnění dialogu Objekty - určí objekty, které budou obsaženy v novém bloku, a jestli se po definici nového bloku mají vybrané objekty smazat, zachovat nebo konvertovat do bloku. Vybrat objekty - zavře dialogové okno Definovat blok, aby bylo možné vybrat objekty do bloku. Po skončení výběru objektů stiskněte klávesu ENTER, abyste znovu zobrazili dialog Definovat blok. Náhled ikony - určuje, jestli bude s definicí bloku uložena také ikona náhledu a udává zdroj ikony. Jednotky vložení - určuje jednotky, do kterých bude blok zvětšen při vložení přetažením z okna AutoCAD DesignCenter. Popis - určuje textový popis asociovaný s blokem. Hypertextový odkaz - zobrazí dialog Vložit Hypertextový odkaz., který můžete použít pro připojení hypertextového odkazu k definici bloku.

5 4. Uložení bloku do samostatného souboru Příkaz: PIŠBLOK Zdroj - určuje bloky a objekty, ukládá je jako soubory a určuje body vložení. Blok- určí blok, který chcete uložit do souboru. Vyberte jméno bloku ze seznamu. Celý výkres - vybírá aktuální výkres jako blok. Objekty - určí objekty, které chcete uložit do souboru. Základní bod - určí referenční bod pro blok. X - Určuje hodnotu souřadnice X referenčního bodu. Y - Určuje hodnotu souřadnice Y referenčního bodu. Z - Určuje hodnotu souřadnice Z referenčního bodu. Vybrat bod vložení - dočasně zavře dialog, abyste mohli použít ukazovací zařízení k zadání bodu vložení v aktuálním výkresu.

6 5. Vyplnění dialogu Objekty - použije vytvoření bloku na objekty použité k vytvoření bloku. Zachovat - zachová vybrané objekty po jejich uložení do souboru v aktuálním výkresu. Převést na blok - po jejich uložení převede vybraný objekt nebo objekty na blok v aktuálním výkresu. Blok získá název souboru uvedený v poli Název souboru v poli Cíl. Vymazat z výkresu - vymaže vybrané objekty z aktuálního výkresu po jejich uložení do souboru.

7 6. Vyplnění dialogu Vybrat objekty - dočasně uzavře dialog, takže můžete vybrat jeden nebo více objektů k uložení do souboru. Rychle vybrat - zobrazí dialog Rychle vybrat, který můžete použít k omezení vaší výběrové množiny. Vybrané objekty - indikuje počet vybraných objektů. Cíl - určuje nový název a umístění souboru a jednotky používané při vkládání bloků. Název souboru umožní zapsat název souboru pro blok nebo objekty, určuje disk a cestu k souboru. Jednotky vložení - určuje jednotky, které se mají použít při vkládání nového souboru jako bloku ve funkci DesignCenter.

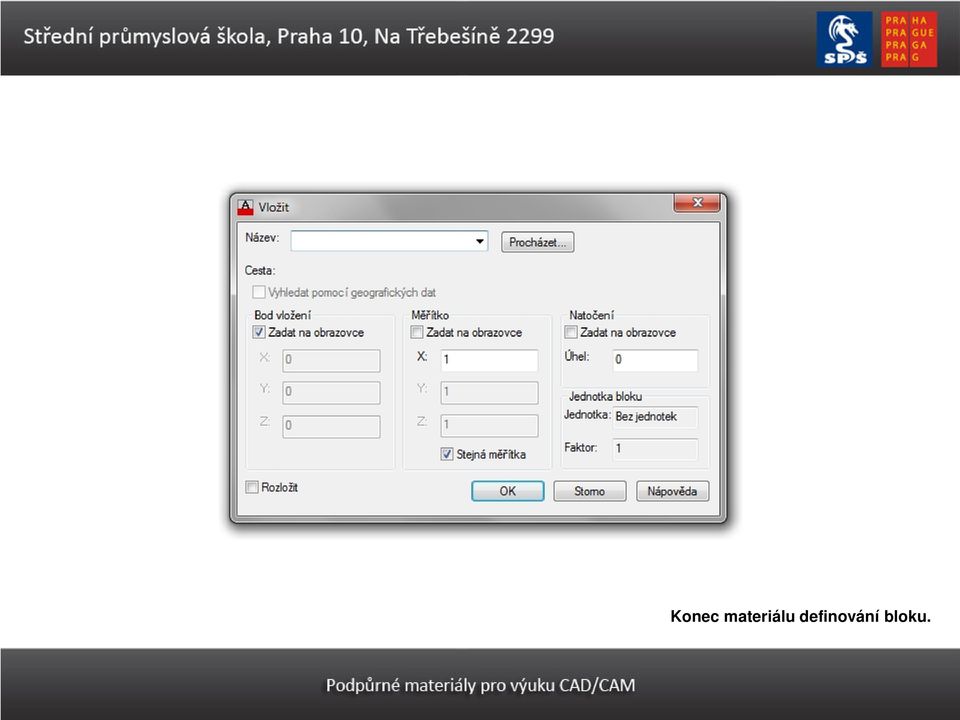

8 7. Vložení bloku Z nabídky Vložit vyberte položku Blok. Nebo použijte panel Blok Příkazový řádek: VLOŽ V dialogu Vložit z rozbalovacího seznamu Název vyberte název ze seznamu definic bloků. Pro použití ukazovacího zařízení pro určení bodu vložení, měřítka a otočení zapněte volbu Zadat na obrazovce. Jinak zadejte hodnoty v polích Bod vložení, Měřítko a Natočení. Jestliže mají být objekty v bloku vloženy jako samostatné objekty místo toho, aby byly vloženy jako jeden blok, zapněte volbu Rozložit. Stiskněte tlačítko OK.

9 Konec materiálu definování bloku.
