1 Náhrada součástí v sestavě Číslo publikace spse01665

2

3 Náhrada součástí v sestavě Číslo publikace spse01665

4 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Siemens a logo společnosti Siemens jsou registrovanými obchodními známkami společnosti Siemens AG. Solid Edge je obchodní známkou nebo registrovanou obchodní známkou společnosti Siemens Product Lifecycle Management Software Inc. nebo jejích zástupců ve Spojených státech a dalších zemích. Všechny ostatní obchodní známky, registrované obchodní známky nebo známky služeb náleží příslušným vlastníkům. 2 Náhrada součástí v sestavě spse01665

5 Obsah Úvod Nahrazení součástí v sestavě Nahrazení součástí v sestavách Cvičení: Nahrazení součástí v sestavě Přehled lekce Odpovědi Souhrn lekce Cvičení: Nahrazení součástí v sestavě A-1 Otevřete existující sestavu se všemi aktivními součástmi A-2 Nahrazení podsestavy A-3 Souhrn A-4 spse01665 Náhrada součástí v sestavě 3

6

7 Lekce 1 Úvod Vítejte v kurzu samostudia Solid Edge. Tento kurz je navržen tak, aby vás naučil používat Solid Edge. Kurz je pojat jako samostudium a obsahuje postupy a příklady aktivit, které slouží k procvičení postupů. Kurzy samostudia Solid Edge spse01510 Tvorba skic spse01515 Tvorba základních prvků spse01520 Přesouvání a otáčení ploch spse01525 Práce s vazbami ploch spse01530 Tvorba prvků zakončení spse01535 Tvorba procedurálních prvků spse01536 Modelování synchronních a sekvenčních prvků spse01540 Modelování sestav spse01545 Tvorba detailních výkresů spse01546 Návrh plechových součástí spse01550 Procvičování dovedností s projekty spse01560 Modelování součásti pomocí ploch spse01610 Konstrukce rámů Solid Edge spse01640 Tvorba pole sestavy spse01645 Systémové knihovny sestavy spse01650 Práce s velkými sestavami spse01655 Revize sestav spse01660 Výpisy sestavy spse01665 Nahrazování součástí sestavy spse01670 Modelování v kontextu sestavy spse01665 Náhrada součástí v sestavě 1-1

8 Lekce 1 Úvod spse01675 Prvky sestavy spse01680 Kontrola sestavy spse01685 Alternativní sestavy spse01686 Upravitelné součásti a sestavy spse01690 Virtuální komponenty sestavy spse01691 Rozkládání sestav spse01692 Rendrování sestav spse01693 Animování sestav spse01695 Konstrukce potrubí spse01696 Tvorba kabeláže pomocí nástroje Konstrukce kabeláže spse01424 Práce se Solid Edge Embedded Client Zahájení práce se cvičením Toto samostudium začíná tam, kde končí cvičení. Cvičení představují nejrychlejší způsob, jak se seznámit se základy používání Solid Edge. Pokud nemáte se Solid Edge žádné zkušenosti, začněte cvičeními a před zahájením samostudia se seznamte se základy modelování a úpravy součástí. 1-2 Náhrada součástí v sestavě spse01665

9 Lekce 2 Nahrazení součástí v sestavě Součást v sestavě je možné rychle nahradit jinou součástí nebo podsestavou s podobnou geometrií. spse01665 Náhrada součástí v sestavě 2-1

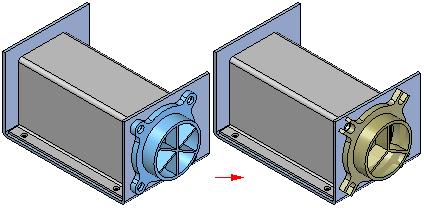

10 Lekce 2 Nahrazení součástí v sestavě Nahrazení součástí v sestavách Někdy je nutné nahradit součást nebo podsestavu v sestavě novou součástí nebo podsestavou. Když bude například součást vložena do více sestav, později bude stačit součást upravit pouze v jedné sestavě. Po vytvoření nové verze součásti lze pak nahradit existující součást příkazem Nahradit. Tip V prostředí spravovaném Teamcenterem byste měli pomocí příkazu Revize nahradit položku jinou revizí stejné položky. Nahrazení podobných součástí Když nahradíte součást novou verzí stejné součásti, Solid Edge se pokusí použít existující vazby sestavy k umístění nové verze. Jestliže však byly některé plochy sloužící k umístění staré součásti již použity při úpravě součásti, vazby sestavy nemusejí být správně použity. V takovém případě můžete odstranit všechny ovlivněné vazby sestavy pomocí stromu modelu a potom použít nové vazby a dokončit tak vložení nové součásti. Jako nahrazující součást rovněž můžete použít člen nebo rozměrovou řadu součásti. Pokud není aktuální součást členem rozměrové řady součásti a chcete ji nahradit členem rozměrové řady součásti, vyberte nahrazující součást členu rozměrové řady v dialogovém okně Nahrazující součást. Jestliže je aktuální součást členem rozměrové řady součásti, dialogové okno Člen rozměrové řady součásti se automaticky zobrazí při výběru součásti, kterou chcete nahradit. Potom můžete určit jiný člen rozměrové řady, který budete chtít použít jako nahrazující součást. Pokud chcete nahradit člen rozměrové řady součásti jinou součástí, klikněte na tlačítko Procházet v dialogovém okně Člen rozměrové řady součásti, aby se zobrazilo dialogové okno Nahrazující součást. Takto lze jako nahrazující součást vybrat libovolnou součást. 2-2 Náhrada součástí v sestavě spse01665

11 Nahrazení součástí v sestavě Nahrazení různých součástí Když nahradíte součást jinou součástí vytvořenou nezávisle na součásti, kterou chcete nahradit, Solid Edge porovná geometrii dvou součástí. Pokud geometrie dostatečně odpovídá, je nahrazující součást vložena správně. Při nahrazení různých součástí je nutné, aby původní a nahrazující součást byly ve stejné relativní orientaci v příslušných souborech součástí. Nahrazení jednoho výskytu součásti Jestliže je nahrazující součást vložena do aktivní sestavy vícekrát, můžete určit, zda nahradit všechny výskyty součásti nebo pouze vybranou. Nahrazení součástí v podsestavách Pomocí příkazu Nahradit lze nahradit součásti pouze v aktivní sestavě. Jestliže je součást, kterou chcete nahradit, v podsestavě, je nutné před nahrazením součásti upravit podsestavu v kontextu sestavy. Nahrazení podsestav Když nahradíte podsestavu, můžete ji nahradit jinou podsestavou nebo jen součástí. Pokud je aktuální nebo nahrazující podsestava také rodinou sestav, můžete pomocí dialogového okna Člen sestavy určit, který člen rodiny chcete pro nahrazení použít. Poznámka Další informace o práci s rodinami sestav nabízí téma nápovědy Rodiny sestav a Alternativní umístění sestav. Selhání vazeb během nahrazení součásti Vazby sestavy mohou selhat při nahrazování součástí. Obvykle k tomu dojde tehdy, když sestava nemůže nalézt plochy v nové součásti, ke které byly připojeny ve staré součásti. Pokud k tomu dojde, nalevo od neplatné vazby na dolním panelu stromu modelu se zobrazí značka. Nahrazení přejmenovaných výskytů Když nahradíte výskyt sestavy, jehož výchozí název ve stromu modelu byl přepsán příkazem Přejmenovat nebo Vlastnosti výskytu v místní nabídce stromu modelu, můžete nastavit, zda nahrazující výskyt bude mít název nového dokumentu nebo změněný název ve stromu modelu. spse01665 Náhrada součástí v sestavě 2-3

12 Lekce 2 Nahrazení součástí v sestavě Když zaškrtnete políčko Použít výchozí název součásti při nahrazení na kartě Sestava v dialogovém okně Možnosti, použije se název dokumentu nahrazujícího výskytu. Jestliže zrušíte zaškrtnutí tohoto políčka, bude zachován změněný název. Změníte-li název výskytu sestavy, aktuální název dokumentu se nezmění. 2-4 Náhrada součástí v sestavě spse01665

13 Nahrazení součástí v sestavě Cvičení: Nahrazení součástí v sestavě Přehled Úkolem tohoto cvičení je ukázat, jak lze nahradit součást nebo podsestavu v sestavě. Cvičení V tomto cvičení nahradíte podsestavu uvnitř sestavy nejvyšší úrovně podobnou podsestavou. Toto cvičení naleznete v dodatku A. spse01665 Náhrada součástí v sestavě 2-5

14 Lekce 2 Nahrazení součástí v sestavě Přehled lekce Odpovězte na následující otázky: 1. Lze nahradit podsestavy sestavou? 2. Lze nahrazovat součásti s nestejnou geometrií? 3. Lze nahradit součásti v podsestavě, a pokud ano, jak? 4. Lze nahradit členy při vytváření rodiny sestav? 2-6 Náhrada součástí v sestavě spse01665

15 Nahrazení součástí v sestavě Odpovědi 1. Lze nahradit podsestavy sestavou? Podsestavy i součásti lze nahradit v horní úrovni sestavy. 2. Lze nahrazovat součásti s nestejnou geometrií? Součásti s nestejnou geometrií lze nahradit, ať už tím vzniknou jakkoliv chybné vazby. Ty by bylo nutné opravit. 3. Lze nahradit součásti v podsestavě, a pokud ano, jak? Součásti lze v podsestavě nahradit aktivováním podsestavy a poté nahrazením součásti. 4. Lze nahradit členy při vytváření rodiny sestav? Při vytváření člena rodiny sestav nahrazením součásti jako přepisem výskytu. spse01665 Náhrada součástí v sestavě 2-7

16 Lekce 2 Nahrazení součástí v sestavě Souhrn lekce V tomto cvičení jste se naučili, jak nahradit podsestavu v sestavě nejvyšší úrovně. 2-8 Náhrada součástí v sestavě spse01665

17 A Cvičení: Nahrazení součástí v sestavě Přehled Toto cvičení ukazuje, jak je možné nahradit součást v sestavě. Cíl Nahradíte podsestavu v sestavě. spse01665 Náhrada součástí v sestavě A-1

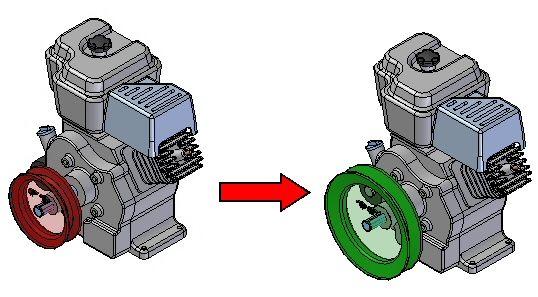

18 A Cvičení: Nahrazení součástí v sestavě Otevřete existující sestavu se všemi aktivními součástmi. Sestava, kterou otevřete, obsahuje malou řemenovou podsestavu, kterou nahradíte velkou řemenovou podsestavou. Na úvodní obrazovce Solid Edge klikněte na příkaz Otevřít existující dokument. Ve složce se soubory cvičení vyhledejte soubor Engine.asm. A-2 Náhrada součástí v sestavě spse01665

19 Cvičení: Nahrazení součástí v sestavě Nahrazení podsestavy Podsestava small.asm bude nahrazena podsestavou large.asm. Na kartě Domů ve skupině Upravit vyberte příkaz Nahradit součást. Ve stromu modelu vyberte jako podsestavu, která se má nahradit, podsestavu small.asm. V dialogovém okně Nahrazující součást najděte ve složce se soubory cvičení sestavu large.asm a klikněte na tlačítko Otevřít. Podsestava byla nahrazena. Uložte a zavřete sestavu. Tím dokončíte cvičení. spse01665 Náhrada součástí v sestavě A-3

20 A Cvičení: Nahrazení součástí v sestavě Souhrn V tomto cvičení jste se naučili, jak nahradit podsestavu v sestavě nejvyšší úrovně. A-4 Náhrada součástí v sestavě spse01665
