ÚLOHA 7. Úloha 7: Stěžejní body tohoto příkladu

Transkript

1 Úloha 7: Stěžejní body tohoto příkladu - Definování tabule plechu - Manuální vkládání (vkládání několika různých jednotlivých dílů) - Další Expert-Parametry pro automatické zpracování (najetí po oblouku, jetí ostrých vnějších rohů) - Provedení automatického Expert zpracování - Simulace obrábění - Změna výchozí polohu stanoveného řezu - Změna režimu řezání stanoveného řezu Camtek GmbH 7-1

2 7-2 Camtek GmbH

3 Aufgabe 7: Ujistěte se, že je spuštěn PEPS modul Laserové řezání. Vytvořte nový program. K tomu klikněte na ikonu Nový program v horním panelu. Uložte program pod názvem souboru Layout2. Poznámka: Neopomeňte, že nebudeme konstruovat jednotlivý díl, ale vytvářet a chtít upravit Layout (jednotlivé díly vložené na tabuli plechu). Z tohoto důvodu byste měli uložit rozložení (Layout) do jiné složky. Platí následující: Složka pro jednotlivé díly: C:\Documents and Settings\All Users\Dokumenty\PEPSV7.0\Job\Fabrication\ Parts \jméno postprocesoru (např. Stdlaser) Složka pro rozložení (Layouts): C:\Documents and Settings \All Users\Dokumenty\PEPSV7.0\Job\Fabrication \Layout \Jméno postprocesoru (např. Stdlaser) Změňte pomocí ikony Složku pro rozložení (Layouts): C:\Documents and Settings\All Users\Dokumenty\PEPSV7.0\Job\Fabrication \Layout\Stdlaser. Zadejte do pole Název souboru: Layout2 a zavřete dialogové okno tlačítkem Uložit.. Camtek GmbH 7-3

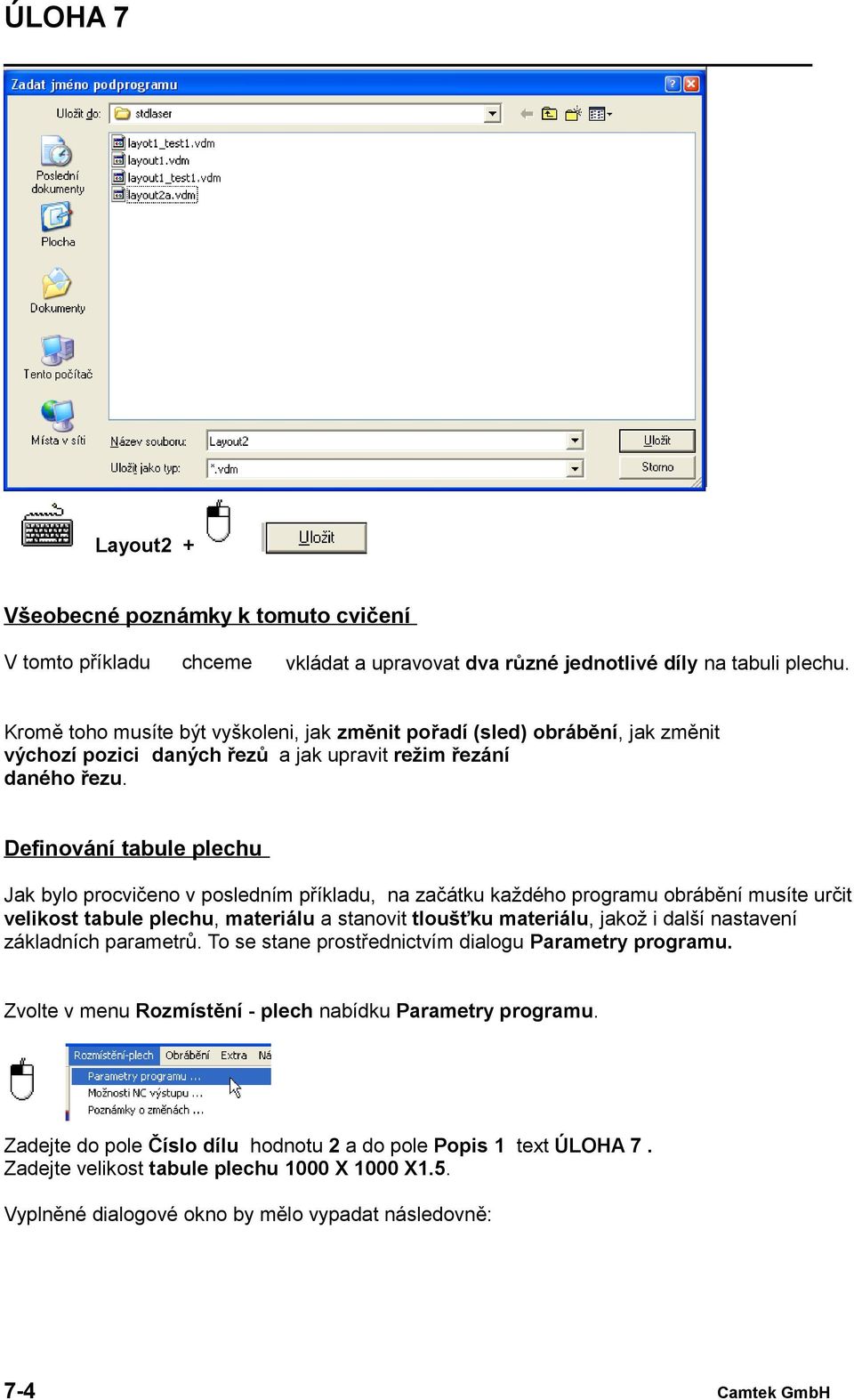

4 Layout2 + Všeobecné poznámky k tomuto cvičení V tomto příkladu chceme vkládat a upravovat dva různé jednotlivé díly na tabuli plechu. Kromě toho musíte být vyškoleni, jak změnit pořadí (sled) obrábění, jak změnit výchozí pozici daných řezů a jak upravit režim řezání daného řezu. Definování tabule plechu Jak bylo procvičeno v posledním příkladu, na začátku každého programu obrábění musíte určit velikost tabule plechu, materiálu a stanovit tloušťku materiálu, jakož i další nastavení základních parametrů. To se stane prostřednictvím dialogu Parametry programu. Zvolte v menu Rozmístění - plech nabídku Parametry programu. Zadejte do pole Číslo dílu hodnotu 2 a do pole Popis 1 text ÚLOHA 7. Zadejte velikost tabule plechu 1000 X 1000 X1.5. Vyplněné dialogové okno by mělo vypadat následovně: 7-4 Camtek GmbH

5 Zavřete dialogové okno: V grafickém okně bude zobrazena grafika tabule plechu (barvu lze nastavit). Camtek GmbH 7-5

6 Vkládání dvou jednotlivých dílů na tabuli plechu (manuální verze) Nyní máme vybrat po sobě 2 jednotlivé díly, které by měly být obráběny a jeden po druhém je vkládat na tabuli plechu. K tomu použijeme opět metodu manuálního vkládání (jednotlivé díly budou umístěny ručně myší na tabuli plechu). Ostatní PEPS funkce vkládání (rozmístění - nesting), a to polo-automatické vkládání (rozmístěnínesting) a plně automatické vkládání (nesting) jsou volitelné (licence je nutná). Z tohoto důvodu si popíšeme v následujících příkladech pouze ruční vkládání. Pouze poslední příklad popisuje možnost poloautomatického vkládání (semi-automatic nesting) a plně automatické vkládání (automatic nesting). Zvolte v menu Rozmístění-Plech položku Načíst nový díl. Systém zobrazí dialogové okno pro výběr jednotlivého dílu, který bude zpracováván. Změňte pomocí ikony na složku pro jednotlivé díly. To je: C:\Documents and Settings\All \Parts \Stdlaser Users\Dokumenty\PEPSV7.0\Job\Fabrication 7-6 Camtek GmbH

7 V této složce je uložena řada ukázkových souborů. Klikněte na soubor JOB2.VDM a nakonec klikněte na tlačítko Otevřít. JOB2.VDM + Vybraný dílec visí na kurzoru a nyní může být umístěn na tabuli. Systém se ptá vlevo dole v příkazovém řádku po XY-souřadnicích, na které bude díl uložen. Zadejte X10 Y110. Další dotaz nabízí možnosti, jak můžete s jednotlivým dílem např. znovu posouvat (Tklávesa) nebo otáčet (R-klávesa). Camtek GmbH 7-7

8 Stisknutím klávesy Enter přejděte přes tento dotaz. Pomocí myši nyní vkládejte (rozmístěte) zvolené jednotlivé díly na tabuli plechu. Určete odstup mezi jednotlivými díly. Nejprve se Vás systém zeptá na odstup v X. Zadejte 5. Potvrďte klávesou Enter. Nyní určete odstup v Y. Zadejte opět 5. Potvrďte klávesou Enter. Nyní můžete stanovit počet jednotlivý dílů, které mají být vloženy (rozmístěny) na tabuli, tím, že táhnete myší doprava nahoru. Jakmile bude zobrazen požadovaný počet (v našem případě 3 díly v X a 3 díly v Y), Stiskněte klávesu Enter. (Stiskněte klávesu Enter) Následující obrázek ukazuje požadovaný výsledek: 7-8 Camtek GmbH

9 Vkládání (rozmístění) druhého jednotlivého dílu na tabuli Vyvolejte znovu příkaz Načíst nový díl. V menu Rozmístění-plech zvolte položku menu Načíst nový díl. Tip: Případně můžete kliknout pravým tlačítkem myši a z následujícího kontextového menu vybrat možnost Systém opět zobrazí dialog pro výběr jednotlivého dílu.. Klikněte na soubor JOB3.VDM a nakonec klikněte na tlačítko Otevřít. Camtek GmbH 7-9

10 JOB3.VDM + Vybraný díl visí na kurzoru a může být umístěn na tabuli. Systém se ptá na XY-souřadnice, na které má být díl uložen: Vyberte v horním panelu ikon přichytávací funkci Přichytit souřadnice. V horní části tabule je stále prostor. Namísto XY-souřadnic pro vložení druhého jednotlivé dílu, Které mohou být zadány přes klávesnici, budeme nyní určovat pozici kliknutím levého tlačítka myši. Umístěte kurzor přibližně stejně jak ukazuje následující obrázek. Vzhledem k tomu, že přichytávací Funkce Souřadnice chytit předána systému. je aktivní aktiv, bude aktuální pozice kurzoru Předejte pozici kliknutím levého tlačítka myši. (klikněte levým tlačítkem myši) Přejděte přes tento dotaz stiskem klávesy Enter. Vkládejte (rozmístěte) nyní vybrané jednotlivé díly pomocí myši na tabuli plechu. Určete odstup mezi jednotlivými díly. Nejprve se systém zeptá na odstup v X. Zadejte 5. Potvrďte klávesou Enter. Nyní stanovte odstup v Y. Zadejte opět Camtek GmbH

11 Potvrďte klávesou Enter. Nyní můžete stanovit počet jednotlivých dílů, které mají být vkládány (rozmístěny) na tabuli, přetažením myši doprava nahoru. Jakmile bude zobrazen požadovaný počet (v našem případě 3 díly v X), stiskněte klávesu Enter. (Stiskněte tlačítko Enter) Následující obrázek ukazuje požadovaný výsledek: Nastavení Expert-parametrů pro automatické Expert-obrábění Camtek GmbH 7-11

12 Předtím, než můžete spustit automatické Expert-obrábění, musíte nyní opět nastavit, kterými parametry řezání má být automatické Expert-obrábění provedeno. Tentokrát chceme najet s obloukem najetí na geometrii řezání a vnější rohy by měly být objety smyčkou, takže vzniknou ostré rohy. Zvolte v menu Obrábění položku Expert parametry. Alternativně: (svislá ikonová lišta) Systém vyvolá dialog Expert parametry. Nastavte parametry řezání takto: Nastavení oblouku najetí Jet smyčku na vnějších rozích Odsouhlaste zadání tlačítkem OK. Provedení expert-obrábění Nyní spusťte Zvolte v menu automatické expert-obrábění. Obrábění položku Expert obrábění Camtek GmbH

13 Alternativně: (svislá ikonová lišta) Automatické obrábění bude provedeno. Přičemž nastavené Expertparametry řezání pro obrábění jednotlivých částí budou použity. Nyní použijte funkci zvětšení jeden díl přesněji prohlédnout. z horní ikonové lišty, abyste si mohli Zvětšení jednotlivého dílu Chceme zvětšit dílčí oblast pravého horního dílu. Táhněte myší okno, které obklopuje níže zobrazenou oblast. Camtek GmbH 7-13

14 Klikněte na levé tlačítko myši abyste provedli zvětšení. Podívejte se na obráběný díl podrobněji. Povšimněte si obzvláště obloukového tvaru najetí (začátku řezu). Poznámka: Všimněte si, že na vnějších rozích nebylo znázorněno žádné ostření (smyčky), ačkoliv to bylo nastaveno v expert-parametrech. Důvodem je, že ostré rohy (smyčky) budou znázorněny POUZE v SIMULACI. Zrušte toto zvětšení. nebo (horní vodorovná ikonová lišta) 7-14 Camtek GmbH

15 Simulace obrábění Překontrolujte obrábění pomocí simulace. Zvolte v menu Obrábění položku Simulace. Alternativně: (svislá ikonová lišta) Ujistěte se, že rychlost simulace je nastavena na úroveň 98. Zvětšete levý spodní díl. Zvolte v dialogu řízení simulace ikonu lupy. Potáhněte myší okno, které zahrnuje dolní zobrazenou oblast. Klikněte na levé tlačítko myši, abyste provedli zvětšení. Spusťte simulaci. Camtek GmbH 7-15

16 Všimněte si vytvoření smyčky na vnějších rozích zvětšeného jednotlivého dílu. Ukončete simulaci. Zrušte zvětšení. nebo (horní vodorovná ikonová lišta) Změna výchozí polohy stanoveného řezu Někdy je nutné přesunout výchozí pozici stanovených řezů do jiné polohy. Pro náš příklad chceme přesunout výchozí pozici vnitřního obdélníku dílu Job3 zvenku vlevo přibližně doprostřed dolního prvku. Dříve než můžete použít příkaz pro přesunutí startovní pozice, musíte použít funkci upravit figuru. To je nezbytné, aby systém věděl, s kterým dílem by měl manipulovat a provedl tuto změnu na všechny stejné díly Camtek GmbH

17 Úprava figury Klikněte na některý díl Job3. + Vybraný jednotlivý díl bude otevřen a zobrazen v plné velikosti v grafickém okně. Vzhledem k tomu, že se díl nachází v režimu úprav, můžete nyní manipulovat s jednotlivými drahami řezu. Zvolte v menu Obrábění položku Upravit obrábění \ Startovní pozici změnit. Systém se ptá, na kterém objektu (geometrii řezání) má být změna provedena. Klikněte na obdélníkovou geometrii řezání. Nyní budete požádání o novou výchozí pozici. Vyberte v horní ikonové liště funkci přichytávání Souřadnice chytit. Camtek GmbH 7-17

18 Umístěte kurzor přibližně na střed dolního prvku a klikněte levým tlačítke myši. Toto posune startovní pozici na vybrané místo. Ukončete režim Upravit figuru kliknutím na ikonu Upravit figuru ukončení ve svislé ikonové liště. Všimněte si, že změna platí pro všechny stejné díly. Změna parametrů řezání daného řezu V ostatních případech je nutné, např. najetí daných řezů změnit. Pokud bychom nastavili nové najetí v expert-parametrech a provedli nové Expert-obrábění, platila by tato změna pro všechna obrábění.. To znamená, že bychom potřebovali příkaz, se kterým můžete změnit parametry řezání jednotlivé geometrie řezání. V následujícím příkladu chceme změnit délku najetí a režim řezání 18 malých vnitřních kruhů dílu Job Camtek GmbH

19 Předtím, než můžete použít příkaz pro změnu řezných parametrů, musíte opět použít funkci Figuru upravit. To je důležité proto, že systém ví, s kterými jednotlivými díly má být manipulováno a provede tuto změnu na všechny stejné díly. Úprava figury Klikněte na některý díl úlohy 2. + Vybraný jednotlivý díl bude otevřen a zobrazen v plné velikosti v grafickém okně Vzhledem k tomu, že se díl nalézá v režimu úprav, můžete nyní manipulovat s drahami řezání dílu. Zvolte v menu Obrábění položku Obrábění změnit \ řez změnit. Systém se dotáže, ve kterém objektu (geometrii řezání), bude změna provedena.. Camtek GmbH 7-19

20 Klikněte na některou z 18 kružnic. Nyní bude vyvolán dialog Expert-parametry, který zobrazuje parametry řezání vybraného objektu. Změňte délku der najetí na 4 a režim řezání z Normální na Přesný/precision Camtek GmbH

21 Odsouhlaste zadání tlačítkem OK. Všimněte si, jak se změnilo najetí a režim řezání (jiná barva) u všech kružnic. Ukončete režim Upravit figuru kliknutím na ikonu Ukončit úpravu figury ve svislé ikonové liště. Všimněte si, že se změna vztahuje na všechny stejné díly. Camtek GmbH 7-21

22 Vytvoření NC-dat Nyní proveďte znovu spuštění postprocesoru, abyste vytvořili NC-program pro stroj. K tomu klikněte na ikonu NC-data vytvořit pro momentální program v horní ikonové liště. Ověření NC-dat Použitím menu Extra můžete si nechat zobrazit vytvořená NC-data. Systém otevře následující dialogové okno: Podrobnější popis vstupních polí tohoto dialogového okna lze nalézt v systému nápovědy tohoto software. Pomocí tlačítka můžete vyvolat příslušné téma nápovědy k dialogu. Kliknutím na tlačítko Zobrazit NC-data budou zobrazena v editoru NC-data příkladu cvičení Camtek GmbH

23 Eigenes Weiterarbeiten... Mit der Schaltfläche Schließen wird der Editor wieder ausgeblendet. Das Einrichteblatt wird durch klicken auf die Schaltfläche Zeige Einrichteblatt geöffnet. Eigenes Weiterarbeiten... Schließen Sie die Dialogbox NC-Daten Dateien Optionen. Speichern der Datei Speichern Sie nun die Datei ab, indem Sie in der oberen Ikonenleiste auf die Ikone Speichern des momentanen Programms klicken. Hiermit ist die Aufgabe 7 beendet. Camtek GmbH 7-23
