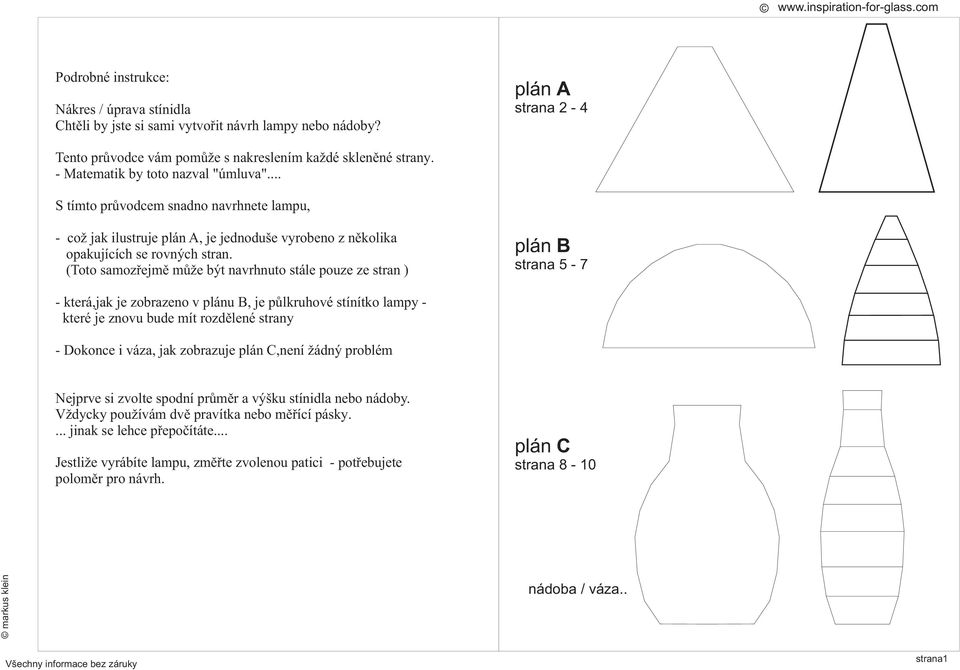

1 Podrobné instrukce: Nákres / úprava stínidla Chtěli by jste si sami vytvořit návrh lampy nebo nádoby? plán A strana 2-4 Tento průvodce vám pomůže s nakreslením každé skleněné strany. - Matematik by toto nazval "úmluva"... S tímto průvodcem snadno navrhnete lampu, - což jak ilustruje plán A, je jednoduše vyrobeno z několika opakujících se rovných stran. (Toto samozřejmě může být navrhnuto stále pouze ze stran ) plán B strana která,jak je zobrazeno v plánu B, je půlkruhové stínítko lampy - které je znovu bude mít rozdělené strany - Dokonce i váza, jak zobrazuje plán C,není žádný problém Nejprve si zvolte spodní průměr a výšku stínidla nebo nádoby. Vždycky používám dvě pravítka nebo měřící pásky.... jinak se lehce přepočítáte... Jestliže vyrábíte lampu, změřte zvolenou patici - potřebujete poloměr pro návrh. plán C strana 8-10 markus klein nádoba / váza.. Všechny informace bez záruky strana1

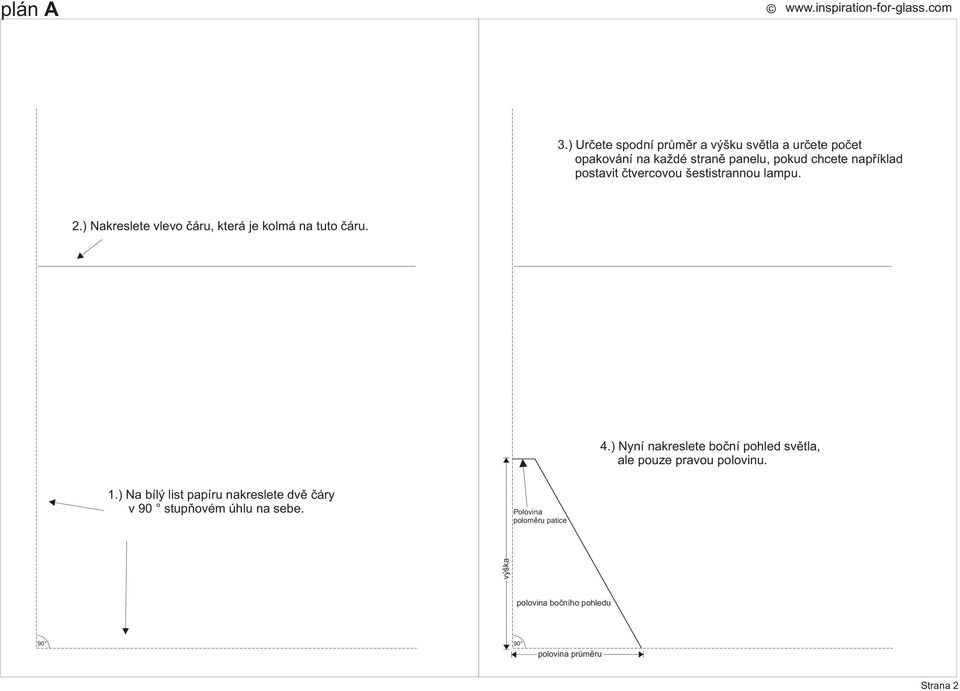

2 plán A 3.) Určete spodní průměr a výšku světla a určete počet opakování na každé straně panelu, pokud chcete například postavit čtvercovou šestistrannou lampu. 2.) Nakreslete vlevo čáru, která je kolmá na tuto čáru. 4.) Nyní nakreslete boční pohled světla, ale pouze pravou polovinu. 1.) Na bílý list papíru nakreslete dvě čáry v 90 stupňovém úhlu na sebe. Strana 2

3 plán A 6.) Nyní nakreslete část horního pohledu lampy. Kreslíte pohled pouze na jeden segment. Následující výpočty zobrazují úhel dvou modrých zobrazených čar: 360 děleno počtem opakování = úhel mezi modrými čarami ( vydělte tento úhel "2" a dostanete úhel mezi oběma modrými čarami a středovou čárou) Středová čára 5.) Začněte z vnějších rohů a táhněte jednu rovnoběžnou čáru každým levým okrajem přímo do horní a spodní hranice. příklad: šestistranné světlo děleno 6 = 60. Takže úhel mezi modrými čarami je 60 - úhel mezi oběma modrými čarami a středovou čárou je 30. Strana 3

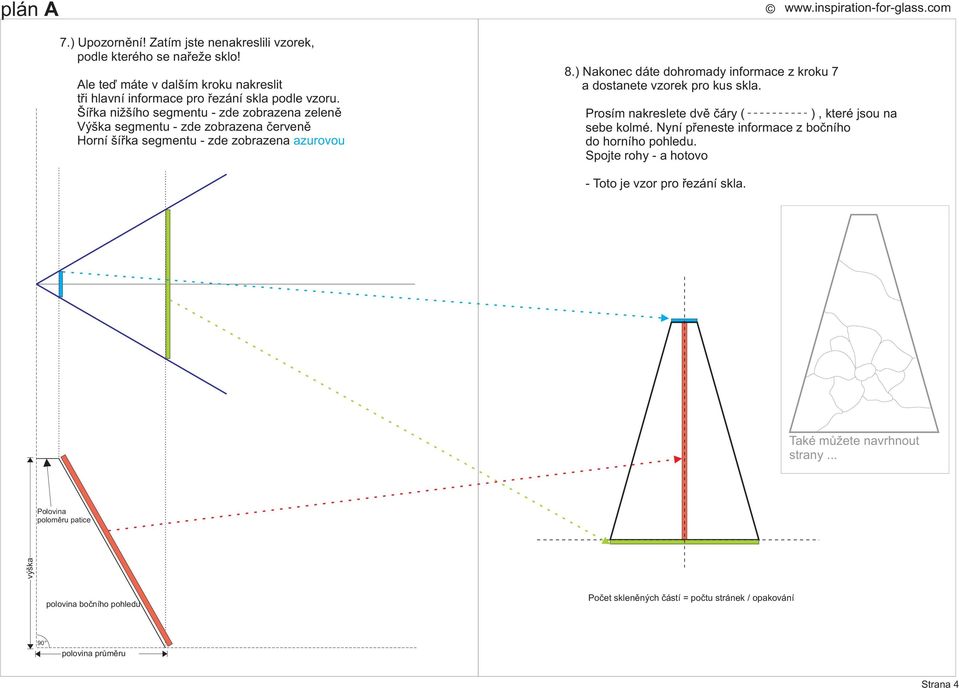

4 plán A 7.) Upozornění! Zatím jste nenakreslili vzorek, podle kterého se nařeže sklo! Ale teď máte v dalším kroku nakreslit tři hlavní informace pro řezání skla podle vzoru. Šířka nižšího segmentu - zde zobrazena zeleně Výška segmentu - zde zobrazena červeně Horní šířka segmentu - zde zobrazena azurovou 8.) Nakonec dáte dohromady informace z kroku 7 a dostanete vzorek pro kus skla. Prosím nakreslete dvě čáry ( ), které jsou na sebe kolmé. Nyní přeneste informace z bočního do horního pohledu. Spojte rohy - a hotovo - Toto je vzor pro řezání skla. Také můžete navrhnout strany... Počet skleněných částí = počtu stránek / opakování Strana 4

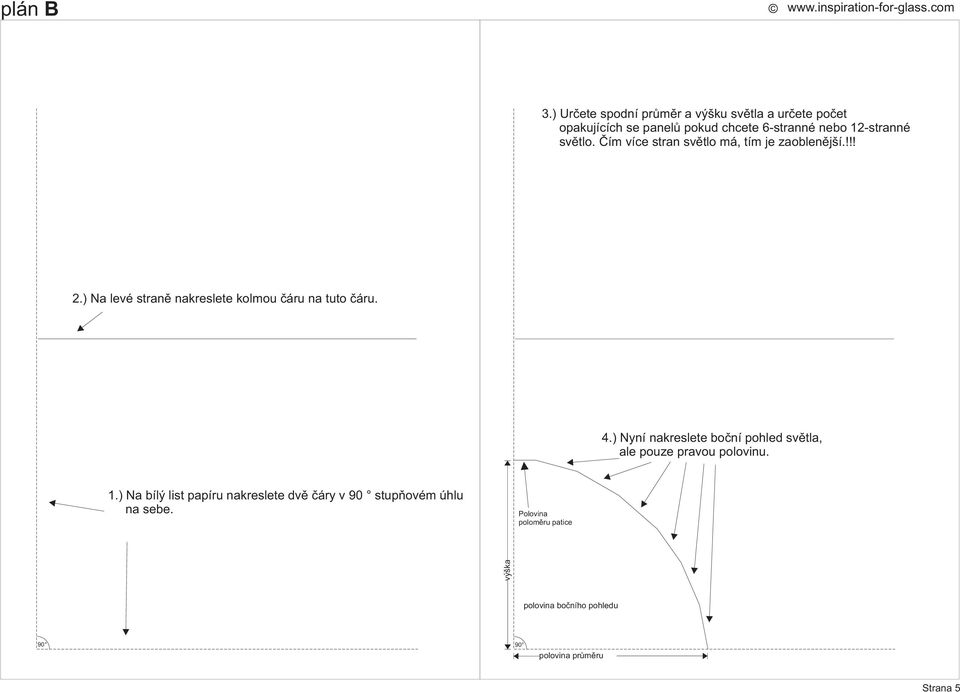

5 plán B 3.) Určete spodní průměr a výšku světla a určete počet opakujících se panelů pokud chcete 6-stranné nebo 12-stranné světlo. Čím více stran světlo má, tím je zaoblenější.!!! 2.) Na levé straně nakreslete kolmou čáru na tuto čáru. 4.) Nyní nakreslete boční pohled světla, ale pouze pravou polovinu. 1.) Na bílý list papíru nakreslete dvě čáry v 90 stupňovém úhlu na sebe. Strana 5

6 plán B 5.) Začněte z vnějších rohů a do každého rohu vlevo udělejte rovnoběžnou stranu, 6.) Nyní nakreslete část horního pohledu lampy. Můžete nakreslit pohled pouze na jednu část. Následující výpočty zobrazují úhel dvou modrých zobrazených čar. 360 děleno počtem opakování = úhel mezi modrými čarami ( vydělte tento úhel "2" a dostanete úhel mezi oběma modrými čarami a středovou čárou) ) Středová čára příklad: šestistranné světlo děleno 6 = 60. Takže úhel mezi modrými čarami je 60 - úhel mezi oběma modrými čarami a středovou čárou je 30. Strana 6

7 plán B 7.) Upozornění! Zatím jste nenakreslili vzorek, podle kterého se nařeže sklo! Ale teď máte v dalším kroku nakreslit tři hlavní informace pro řezání skla podle vzoru. Horní a spodní šířku části - zde označena ze žluté do fialové. Výška části zde označena šedivými úrovněmi 8.) Nakonec dáte dohromady informace z kroku 7 a dostanete vzorek pro kus skla. Prosím nakreslete dvě čáry ( ), které jsou na sebe kolmé. Nyní přeneste informace z bočního do horního pohledu. Spojte rohy - a hotovo - Toto je vzor pro řezání skla. Váš vzorek (1 opakování) Počet kusů skla = počtu opakování Strana 7

8 plán C 3.) Určete spodní průměr a výšku světla a určete počet opakujících se panelů pokud chcete 6-stranné nebo 12-stranné světlo. Čím více stran světlo má, tím je zaoblenější.!!! 2.) Na levé straně nakreslete kolmou čáru na tuto čáru. 4.) Nyní nakreslete boční pohled světla, ale pouze pravou polovinu. 1.) Na bílý list papíru nakreslete dvě čáry v 90 stupňovém úhlu na sebe. vrchního otvoru polovina bočního pohledu Strana 8

9 plán C 5.) Začněte z vnějších rohů a do každého rohu vlevo udělejte rovnoběžnou stranu, 6.) Nyní nakreslete část horního pohledu lampy. Můžete nakreslit pohled pouze na jednu část. Následující výpočty zobrazují úhel dvou modrých zobrazených čar. 360 děleno počtem opakování = úhel mezi modrými čarami ( vydělte tento úhel "2" a dostanete úhel mezi oběma modrými čarami a středovou čárou) ) středová čára vrchního otvoru polovina bočního pohledu vrchního otvoru polovina bočního pohledu příklad: šestistranné světlo děleno 6 = 60. Takže úhel mezi modrými čarami je 60 - úhel mezi oběma modrými čarami a středovou čárou je 30. Strana 9

10 plán C 7.) Upozornění! Zatím jste nenakreslili vzorek, podle kterého se nařeže sklo! Ale teď máte v dalším kroku nakreslit tři hlavní informace pro řezání skla podle vzoru. Horní a spodní šířku části - zde označena ze žluté do růžové. Výška části zde označena šedivými úrovněmi 8.) Nakonec dáte dohromady informace z kroku 7 a dostanete vzorek pro kus skla. Prosím nakreslete dvě čáry ( ), které jsou na sebe kolmé. Nyní přeneste informace z bočního do horního pohledu. Spojte rohy - a hotovo - Toto je vzor pro řezání skla. Sředová čára vrchního otvoru Váš vzorek (1 opakování) Počet kusů skla = počtu opakování polovina bočního pohledu Strana 10
