Předmět: Konstrukční cvičení - modelování součástí ve 3D. Téma 15: Součásti z plechu
|
|
- Milada Fišerová
- před 8 lety
- Počet zobrazení:
Transkript
1
2 Předmět: Konstrukční cvičení - modelování součástí ve 3D Téma 15: Součásti z plechu
3 Učební cíle Nastavení parametrů pro tvorbu plechových součástí. Tvorba základních plechových součástí. Přeložení části plechové součásti. Přidání příruby na plechové součásti. Tvorba výřezu v plechové součásti. Přidání rohového švu v plechové součásti. Round the corners of a sheet metal part. Zaoblení rohů plechové součásti. Chamfer the corners of a sheet metal part. Zkosení rohů plechového dílu Punch 3D shapes into sheet metal components. Děrování 3D obrazce do plechu komponenty Add a hem to a sheet metal part. Přidání lemovaným do plechového dílu Create the flat pattern of a sheet metal component.
4 MODUL PLECHOVÝ PÁS Poskytuje všechny nástroje potřebné pro tvorbu součástí z plechu Obrázek 1 Plechová součást Obrázek 2 Pohled na rozvinutou plechovou součást
5 Obrázek 3 Založení nového souboru pro plechovou součást
6 Obrázek 4 Prostředí náčrtu modul Plech
7 Tvorba součástí z plechu Pás karet: Plech > Vytvořit > Povrch Panel nástrojů : Plech Tvary > Povrch Obrázek 5 Záložka Tvar dialogového okna Plocha
8 Obrázek 6 Náčrt pro vytvoření plechové součásti Obrázek 7 Plechová součást vytvořená užitím náčrtu

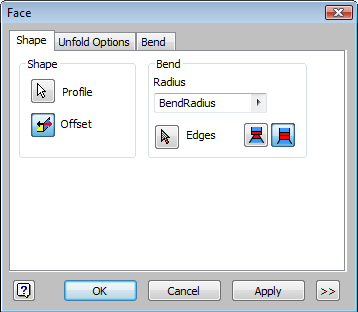

9 Záložka Tvar Tvarová plocha Ohybová plocha Obrázek 8 Náčrt před změnou tvaru plechové součásti Obrázek 9 Plechová součást po vytvoření nového tvaru
10 Obrázek 10 Výběr náčrtu a hrany pro vytvoření nového tvaru plechové součásti Obrázek 11 Plechová součást po vytvoření nového tvaru

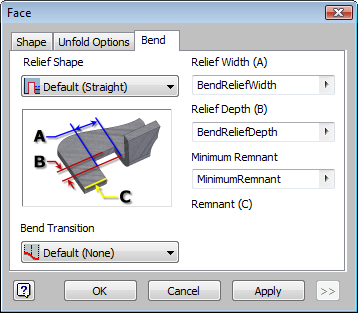

11 Záložka Nastavení Rozložení Záložka Ohyb Obrázek 12 Záložka Nastavení Rozložení dialogového okna Plocha Obrázek 13 Záložka Ohyb dialogového okna Plocha
12 Ohýbání Součástí z plechu Pás karet: Plech > Vytvořit > Ohyb Panel nástrojů : Plech Tvary > Ohyb Obrázek 14 Záložka Tvar dialogového okna Ohyb
13 Ohybový Rádius Obrázek 15 Čára pro ohnutí plechové součásti Obrázek 16 Plechová součást ohnutá v úhlu 60
14 Přidání Obruby Součásti z plechu Pás karet: Plech > Vytvořit > Obruba Panel nástrojů : Plech Tvary > Obruba Záložka Tvar Obrázek 17 Záložka Tvar dialogového okna Obruba
15 Mód výběru Okraje Mód výběru Obrysu Obrázek 17 Obrys okraje vybrán na základním povrchu Obrázek 18 Obruby vytvořené pod úhlem 60 na vybraném okraji
16 Výřez v Součástí z plechu Pás karet: Plech > Vytvořit > Výřez Panel nástrojů : Plech Tvary > Výřez Obrázek 19 Dialogové okno Výřez
17 Obrázek 20 Nepoužité náčrty před vytvořením výřezu Obrázek 21 Plechová součást po vytvořením výřezu
18 Uzavření Rohu u Součástí z plechu Pás karet: Plech > Vytvořit > Uzavření Rohu Panel nástrojů : Plech Tvary > Uzavření Rohu Obrázek 21 Záložka Tvar Dialogového okna Uzavření Rohu
19 Obrázek 22 Ukázka okrajů a Ploch pro Uzavření rohů Obrázek 23 Překrytí Ploch
20 Ohýbání Součástí z plechu Pás karet: Plech > Vytvořit > Ohyb Panel nástrojů : Plech Tvary > Ohyb Obrázek 24 Záložka Tvar Dialogového okna Ohyb
21 Obrázek 25 Okraje pro vytvoření Ohybu Obrázek 26 Plný rádius ohnutého tvaru
22 Obrázek 27 Ohyb 90 Obrázek 28 Ohyb 90 po převrácení nehybného okraje
23 Zaoblení Rohů Součástí z plechu Pás karet: Plech > Vytvořit > Zaoblit Roh Panel nástrojů : Plech Tvary > Zaoblit Roh Obrázek 29 Dialogové okno Zaoblit Roh
24 Obrázek 30 Vybrané okraje k zaoblení Obrázek 31 Obrys po zaoblení všech rohů
25 Zkosení Rohů Součástí z plechu Pás karet: Plech > Vytvořit > Zkosit Roh Panel nástrojů : Plech Tvary > Zkosit Roh Obrázek 32 Dialogové okno Zkosit Roh
26 Obrázek 33 Vybrané okraje ke zkosení Obrázek 34 Obrys po zkosení všech rohů

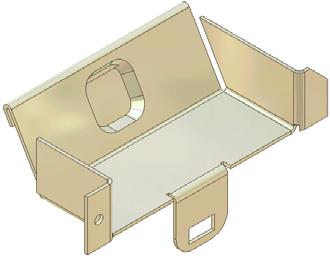

27 Cvičení 1 V tomto cvičení vymodelujte plechovou součást dle následujících obrázků. Tloušťka plechu je 1 mm. Po vytvoření součásti, vytvořte rozvinutý tvar.
28
29 1. krok Otevřete nový soubor součásti z plechu a nakreslete náčrt její vrchní plochy 2. krok Nastavte parametry v dialogovém okně Výchozí plechy a převeďte náčrt do tvaru plechové součásti
30 3. krok Přidejte obrysy příruby napravo a nalevo plochy
31
32 4. krok Přidejte obrysy příruby na přední stěně
33 5. krok Vytvořte řez na přední stěně a pak přidejte další plochu a zkosení
34 6. krok Poslední obruba a dvě díry. Na závěr rozvinutý tvar
35
36 Cvičení 2 V tomto cvičení bude vytvořte plechovou součást dle následujících obrázků. Rozměry jsou uvedeny v obrázcích. Tloušťka plechu je 1 mm a poloměr rohů v ohybu je 3 mm. Rozměry lemů nejsou uvedeny. Vyberte výchozí parametry jako rozměry pro vytváření lemů na dvě plochy.
37
38 1. krok Nový soubor metrické rozměry - plechy a vytvořit náčrt pro základní plochu součásti 2. krok Převod náčrtu na plochu
39 3. krok Jeden otvor a pak pole děr pro zbývající tři. 4. krok Základní obruby na levé a pravé straně plechu.
40 5. krok Lemy na obou obrubách a dva výřezy.
41 6. krok Vytvoření obruby na přední stěně základny 7. krok Vytvoření rozvinutého tvaru součásti
