1 10/15 Technické údaje převzaty z katalogu 0/10.7 EN A.P.O. - EMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

2 Představení - materiály Introducing - materials Základní údaje General information 3 Materiály používané pro prodlužovací a kompenzační vedení Materials for extension and compensating cables 3 Materiály používané pro termočlánková vedení Materials for thermocouple cables 3 Materiály vedení pro odporové snímače teploty Materials for resistance thermometer s cables Normované materiály a barevná značení ized materials and color codes 5 Termoelektrická napětí, tolerance a teplotní rozsahy EMF, tolerances and temperature ranges 5 Tolerance a teplotní rozsahy Tolerances and temperature ranges 6 Tolerance vnějších rozměrů Tolerances of external dimensions 6 Materiály izolace Insulating Materials 7 Efektivní kapacita Effective Capacity 8 Izolační odpor Insulation resistance 8 Testovací napětí Test voltages 8 Indukčnost Inductivity 8 Odchylky odporu měřící smyčky Tolerance of loop resistance 8 Značení párů Marking of pairs 8 Odpor měřící smyčky oop resistance 9 Instalační instrukce Installation Instructions Typy vedení Cable types 10 Instalace Installation 10 Přípustný tah Permissible traction 10 Přídavná délka Supplementary length 10 Kontrola Control 11 Ohýbání kabelů Cable bedding 11 Přípustný teplotní rozsah pro instalaci Permissible temperature ranges for installation 11 Dodací program Delivery Progra Technické podmínky dodávky Technical Terms of Delivery 1 Dodávané délky Delivery lengths 1 Forma dodávky Delivery form 1 Značení a dokumenty Marking and documents 1 Objednávání Ordering 1 Význam znaků v názvu vedení The Sense of cable name letters 1 Označení tabulek ( skupin vedení ) Tables marking ( cable groups ) 1 Strana / page Vedení izolované PVC PVC- insulated Cables 13 Vedení izolované silikonem Silicone- insulated Cables 16 Vedení izolované teflonem Teflon- insulated Cables 0 Vedení izolované skelným vláknem Fibreglass- insulated Cables 7 Vedení izolované keramickým vláknem Ceramic fibre- insulated cables 3

3 Představení - materiály Obecné informace Elektrické systémy měření teploty s termočlánkem jako měřícím čidlem se skládají z termočlánku s měřícím bodem, měřícího spoje, referenčního bodu se známou teplotou, studeného konce a voltmetru. Měří se rozdíl teploty mezi měřícím spojem a studeným koncem. Teplota studeného konce musí být tedy známa k tomu, aby bylo možné stanovit teplotu na měřícím spoji. Obecně je výhodné zajistit, aby byla teplota studeného konce vhodným způsobem udržována na konstantní hodnotě (ledová voda, termostat). Pro vedení od studeného konce k měřícímu zařízení se používají normální měděné y. Z bezpečnostních, provozních či finančních důvodů je často třeba umístit studený konec v určité vzdálenosti od měřícího spoje. V jiných případech je měřící obvod instalován trvale a aktivní termočlánek je konstruován jako měřící vložka, kterou lze snadno vyměnit. V takovém případě je třeba mezi termočlánek a studený konec umístit spojovací kabel se stejnými termoelektrickými vlastnostmi, jako má vlastní termočlánek. Toto propojení se realizuje kompenzačním nebo prodlužovacím vedením. Materiály používané pro prodlužovací a kompenzační vedení Rozlišujeme mezi původními materiály pro prodlužovací vedení a náhražkovými materiály pro kompenzační vedení. Prodlužovací y jsou vyrobeny ze stejného materiálu jako daný termočlánek a lze je použít k měření při teplotách až 00 C. Kompenzační y z náhražkových materiálů jsou vyrobeny ze slitin, které nejsou shodné se složením termočlánku. V rámci přípustného teplotního rozsahu pro kompenzační kabely (viz. EN 6058) však mají stejné termoelektrické vlastnosti jako daný termočlánek. Náhražkové materiály se používají v termočláncích typu K a N a termočláncích R, S a B (vyráběných ze vzácných kovů), neboť slitiny v těchto termočláncích jsou velmi drahé a náhražkové materiály jsou tedy výrazně levnější. Další kladná vlastnost náhražkových materiálů, zejména ohmický odpor, již dnes není tak důležitá. Moderní elektronické přístroje mají velmi vysoký vstupní odpor, takže odpor kabelu v měřícím okruhu termočlánku nezpůsobuje výraznou chybu měření ani při hodnotách odporu vedení v řádu několika kiloohmů. Tabulka na následující straně uvádí přehled norem, materiálů a barevného odlišení termočlánkových, prodlužovacích a kompenzačních vedení. Materiály používané pro termočlánková vedení Termočlánková vedení se používají pro výrobu termočlánků. V podstatě se jedná o izolované holé termočlánkové y a lze je použít v celém teplotním rozsahu daného termočlánku. Introduction - materials General information An electrical temperature measuring system with a thermocouple as the measuring sensor consists essentially of the thermocouple with the measuring point, the hot junction, a reference point with a known temperature, the cold junction, and a voltmeter. The temperature difference between the hot junction and the cold junction is measured. The cold junction temperature must, therefore, be known in order to be able to make a statement about the temperature at the hot junction. It is expedient to ensure that the cold junction temperature is kept at a constant value by means of suitable measures (ice water, thermostat). The leads from the cold junction to the measuring instrument are of normal copper wire. Often it is necessary to arrange the cold junction at some distance from the hot junction for reasons of design, finance or safety. In other cases, the measuring circuit is installed permanently and the actual thermocouple is designed as a measuring insert so that it can easily be replaced. Then it is necessary to have a connection cable between the thermocouple and the cold junction with the same thermoelectric properties as the thermocouple itself. This connection is the compensating or extension cable. Materials for extension and compensating cables We distinguish between original materials for extension cables and substitute materials for compensating cable. Extension wires of original materials are made of the same material as the accompanying thermocouple and can be used for measurements up to 00 C. Compensating wires of substitute materials consist of alloys which are not identical to the accompanying thermocouple. However, within the permissible temperature range for compensating cables (see EN 6058), they have the same thermoelectric properties as the accompanying thermocouple. Substitute materials are used for the thermocouples type K and N and for the precious metal thermocouples type R, S and B, as the thermal material in these thermocouples consists of very expensive materials and the substitute materials are considerably cheaper. Another positive property of the substitute materials, namely the lower ohmic resistance, is no longer significant today. Modern electronic measuring instruments have a very high input resistance so cable resistance in the thermocouple measuring circuit cause no significant measuring error even at values of several kiloohms. The table on the next page provides an overview of the standards, materials and color coding of thermocouple, extension and compensating cables. Materials for thermocouple cables Thermocouple cablers are used to manufacture thermocouples. Cables are in fact Insulated bare thermocouple wires and they can be used in whole measuring range of accompanying thermocouple. Materiály vedení pro odporové snímače teploty Materials for resistance thermometer s cables Vedení se používají pro připojení odporových snímačů teploty. Jádra jsou z mědi nebo galvanizované mědi. Značení: Cable are used for connecting resistance thermometers. Cores are made from copper or galvanised copper. Marking: CU. čistá měď CU. pure Copper CU-C. cínovaná měď CU-C. Tinned Copper CU-N. niklovaná měď CU-N. Nickel plated Copper CU-S. stříbřená měď CU-S. Silvered Copper 3

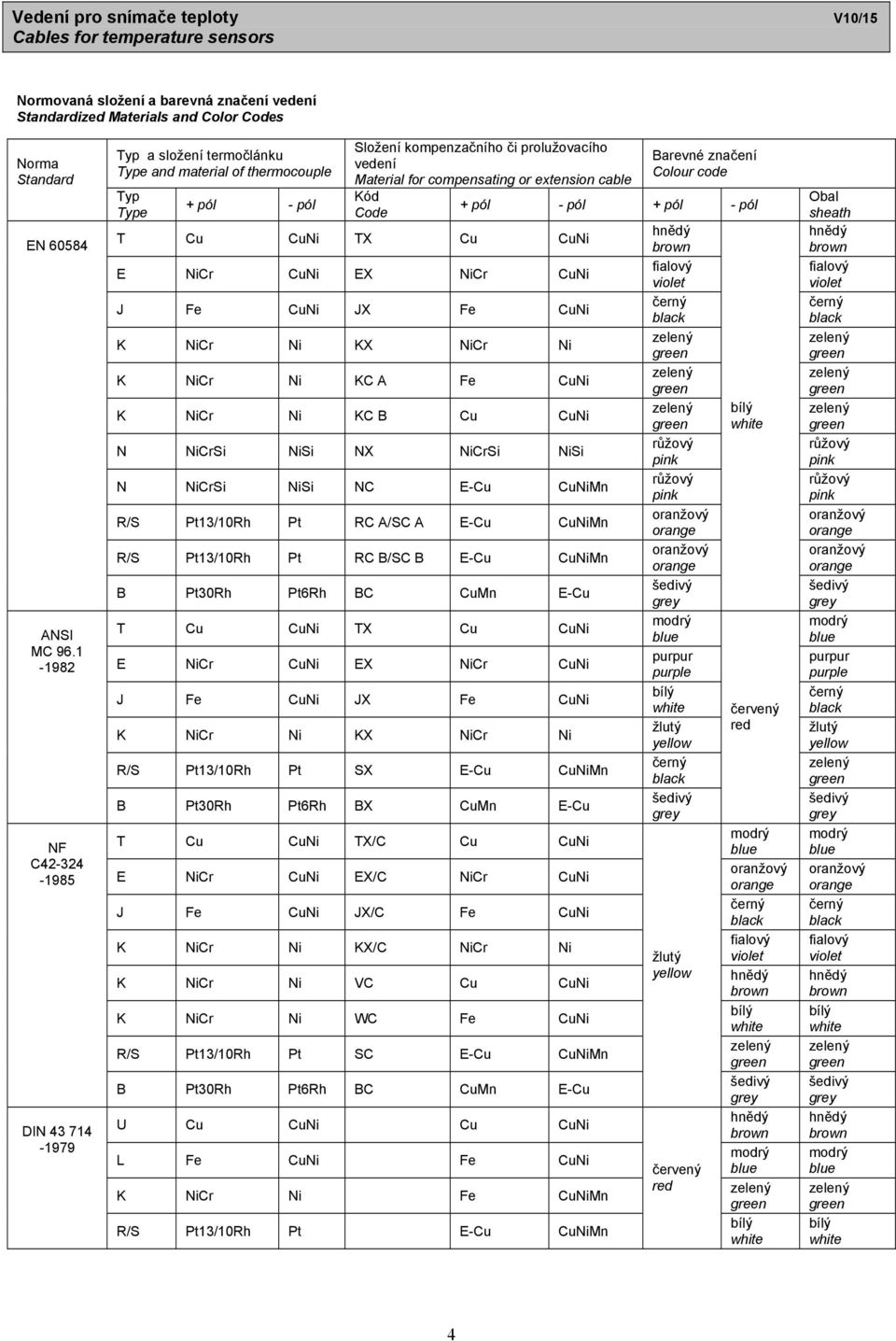

4 Normovaná složení a barevná značení vedení ized Materials and Color Codes EN 6058 ANSI MC NF C DIN Typ a složení termočlánku Type and material of thermocouple Typ Type + pól - pól Složení kompenzačního či prolužovacího vedení Material for compensating or extension cable Kód Code T Cu CuNi TX Cu CuNi E NiCr CuNi EX NiCr CuNi J Fe CuNi Fe CuNi K NiCr Ni KX NiCr Ni K NiCr Ni KC A Fe CuNi K NiCr Ni KC B Cu CuNi N NiCrSi NiSi NX NiCrSi NiSi N NiCrSi NiSi E-Cu CuNiMn R/S Pt13/10Rh Pt RC A/SC A E-Cu CuNiMn R/S Pt13/10Rh Pt RC B/SC B E-Cu CuNiMn B Pt30Rh Pt6Rh CuMn E-Cu T Cu CuNi TX Cu CuNi E NiCr CuNi EX NiCr CuNi J Fe CuNi Fe CuNi K NiCr Ni KX NiCr Ni R/S Pt13/10Rh Pt SX E-Cu CuNiMn B Pt30Rh Pt6Rh BX CuMn E-Cu T Cu CuNi TX/C Cu CuNi E NiCr CuNi EX/C NiCr CuNi J Fe CuNi /C Fe CuNi K NiCr Ni KX/C NiCr Ni K NiCr Ni VC Cu CuNi K NiCr Ni WC Fe CuNi R/S Pt13/10Rh Pt SC E-Cu CuNiMn B Pt30Rh Pt6Rh CuMn E-Cu U Cu CuNi Cu CuNi Fe CuNi Fe CuNi K NiCr Ni Fe CuNiMn R/S Pt13/10Rh Pt E-Cu CuNiMn Barevné značení Colour code + pól - pól + pól - pól hnědý brown fialový violet černý black zelený green zelený green zelený green růžový pink růžový pink oranžový orange oranžový orange šedivý grey modrý blue purpur purple bílý white žlutý yellow černý black šedivý grey žlutý yellow červený red bílý white červený red modrý blue oranžový orange černý black fialový violet hnědý brown bílý white zelený green šedivý grey hnědý brown modrý blue zelený green bílý white Obal sheath hnědý brown fialový violet černý black zelený green zelený green zelený green růžový pink růžový pink oranžový orange oranžový orange šedivý grey modrý blue purpur purple černý black žlutý yellow zelený green šedivý grey modrý blue oranžový orange černý black fialový violet hnědý brown bílý white zelený green šedivý grey hnědý brown modrý blue zelený green bílý white

5 Termoelektrické napětí, tolerance a teplotní rozsahy Dráty pro kompenzační a prodlužovací vedení jsou standardizovány normou DIN Termoelektrické napětí termočlánků dle EN Tolerance pro kompenzační a prodlužovací vedení jsou uvedeny v EN Existují třídy přesnosti. EMF, tolerances and temperature ranges Wires for extension and compensating cables are standardized in DIN The EMF in the permissible temperature range corresponds to the EMF for the thermocouples according to EN Tolerances for extension and compensating cables are specified in EN There are two accuracy classes. Termoelektrické napětí, tolerance a teplotní rozsahy Užší třída přesnosti 1 se vztahuje pouze na prodlužovací vedení, tj. vedení s původními materiály. Třída se vztahuje na kompenzační i prodlužovací vedení. Barevné značení vedení v tomto katalogu se řídí normou EN 6058 a splňují je všechna prodlužovací, kompenzační a termočlánková vedení uvedená v tomto katalogu s výjimkou vedení typu U a, která jsou značena v souladu s normou DIN 371. Jejich tolerance splňují požadavky přesnostní třídy dle EN Pro termočlánky typu U a dle normy je tolerance ± 3 C. Prodlužovací vedení ve třídě 1 je dostupné na vyžádání. Pro termočlánky typu B lze v teplotním rozsahu do 100 C použít měděné vodiče. Z tohoto důvodu nejsou v normě EN 6058 stanoveny žádné tolerance pro termočlánky typu B. Pokud má být kompenzační vedení pro typ B použito při vyšší teplotě, potom je nutné použít speciální kompenzační vedení. Toto vedení lze získat na vyžádání. EMF, tolerances and temperature ranges The narrower accuracy class 1 is only supplied for extension cables, i.e. cables with original materials. Class applies to both extension cables and compensating cables. The extension and compensating cables in this catalogue comply with EN 6058, in terms of color coding, apart from extension compensating cables of type U and, which are coded according to DIN 371. The tolerances comply with accuracy class according to EN The tolerance according to of ± 3 C applies to Thermocouples of type U and. Extension cables in accuracy class 1 are available on request. For thermocouple type B, copper conductors can be used in the Temperature range up to 100 C. Therefore no tolerances are specified in EN 6058 for type B. If compensating cables have to be used for type B at high temperatures, it is necessary to use a special compensating cable. These cables are available on request. 5

6 Tolerance a teplotní rozsahy dle EN Tolerances and Temperature Ranges acc. to EN Následující tabulka znázorňuje tolerance kompenzačních a prodlužovacích vedení při použití v rozsahu okolních teplot uvedených ve sloupci V teplotním rozsahu. Tabulka také obsahuje přibližnou odchylku ve C. Protože termoelektrické napětí termočlánků je nelineární, odchylka ve stupních Celsia závisí na teplotě měřícího konce. Tabulka proto znázorňuje předepsané tolerance ve stupních Celsia při teplotě měřícího konce uvedeném v posledním sloupci. The following table shows the specified tolerances for extension cables and compensating cables when used at temperatures within the ranges indicated as In temperature range. The table also includes, in parentheses, the approximate equivalent Tolerances in degrees Celsius. As thermocouple EMF-temperature relationships are non-linear, the tolerance in degrees Celsius depends on the temperature of the measuring junction of the thermocouple. The figures shown in the table for the specified tolerances in degrees Celsius are appropriate for the measuring temperatures in the final column. Typ Type Třída přesnosti Accuracy class Třída / class 1 Třída / class V teplotním rozsahu In temperature range Při teplotě měřícího konce By measuring junction temperature ± 85 µv (± 1,5 C) ± 10 µv (±,5 C) -5 C do/up to +00 C 500 C TX ± 30 µv (± 0,5 C) ± 60 µv (± 1,0 C) -5 C do/up to +100 C 300 C EX ± 10 µv (± 1,5 C) ± 00 µv (±,5 C) -5 C do/up to +00 C 500 C KX ± 60 µv (± 1,5 C) ± 100 µv (±,5 C) -5 C do/up to +00 C 900 C NX ± 60 µv (± 1,5 C) ± 100 µv (±,5 C) -5 C do/up to +00 C 900 C - ± 100 µv (±,5 C) -5 C do/up to +150 C 900 C KCB - ± 100 µv (±,5 C) -5 C do/up to +100 C 900 C - ± 100 µv (±,5 C) -5 C do/up to +150 C 900 C RCA - ± 30 µv (±,5 C) -5 C do/up to +100 C 1000 C RCB - ± 60 µv (± 5,0 C) -5 C do/up to +00 C 1000 C SCA - ± 30 µv (±,5 C) -5 C do/up to +100 C 1000 C SCB - ± 60 µv (± 5,0 C) -5 C do/up to +00 C 1000 C - ± 0 µv (± 3,5 C) -5 C do/up to +100 C 100 C Tolerance vnějších rozměrů Tabulka znázorňuje tolerance vnějších průměrů izolací vedení uvedených v tomto katalogu. Pro všechny rozměry uvedené v katalogu jsou platné následující tolerance (všechny rozměry uvedeny v ): Tolerances of the External Dimensions The table shows the tolerances of the outer diameters for the cable insulation used in this catalogue. For all nominal dimensions indicated in the catalogue, the following tolerances are valid (all dimensions in ): Typ Type oválné kabely oval cables kulaté kabely round cables Jmenovitý průměr () Nominal dimensions () do /up to,99 3 5,99 6 9, , ,99 0 9,99 JJ ± 0,15 ± 0,0 ± 0, GG ± 0,0 ± 0,30 ± 0, SS/G ± 0,0 ± 0,30 ± 0, TT ± 0,15 ± 0,0 ± 0, vnější opletení outside braid ± 0,30 ± 0,0 ± 0, ± 0,15 ± 0,0 ± 0,30 ± 0,0 ± 0,50 ± 0,80 6

7 Materiály izolace Volba materiálu izolace je určena především typem aplikace. Z důvodu používaní vedení v blízkosti měřícího bodu a kabelových tras v prostředích s vysokou teplotou jsou nejpoužívanějšími izolačními materiály typy pro vyšší teploty ( 00 C a vyšší ). Vedení určené pro instalace pod zemí vyžadují zvláštní podmínky pro ochranu proti vlhkosti. Následující tabulka nabízí souhrn vlastností nejpoužívanějších izolačních materálů. Hodnoty jsou pouze orientační a není možné je požadovat za minimální ve specifikaci. Insulating Materials The choice of insulating material is mainly determined by its type of application. Very often insulating materials are needed for higher temperatures (00 C and higher) when as the cables must be led into close vicinity to the measuring junction, or laid through hot zones. Cables for underground installation require particular conditions with regard to protection against humidity. The following table gives a suary of the characteristics of the most important insulating materials. The values should be considered only as reference values, and should not be used as minimum requirements in specifications. Referenční hodnoty nejdůležitějších vlastností izolačních materiálů Reference Values for the most important Characteristics of Insulating Materials PVC l PVC tepelně odolné heat-resistant Silikon silicone rubber Chloroprenová guma Chloroprene rubber Skelné vlákno fibreglass Teflon FEP Teflon PTFE Dielektrický koeficient Dielectric coefficent El. odpor při 0 C Resistivity at 0 C Pevnost v tahu Tensile strength Max. pracovní teplota Max. operating temperature Specifická hmotnost Specific weight Přípustná dávka záření při 5% poškození Admissible radiation dose at 5% damage Nebezpečí vznícení inflaability µ r 5,5-6,5 5,0-6,0,3 3,1,1 Ω cm > > > kn C g/cm 3 1,3 1,3 1,15-1,3 1,35-1,65,1 -,17,1 -,19 rad A A A A B C C Absorbce vody Water absorption Použitelnost v páře Suitability in steam Chemická odolnost chemical resistance to slabé weak alkaline solutions slabé kyseliny weak acids líh alcohol benzín gasoline Benzen benzene Minerální oleje mineral oils nízká little dobrá good nízká little dobrá good nízká little částečně partially resistant nízká little dobrá good žádná none špatná bad žádná none velice dobrá very good ο ο ο ο ο + + žádná none velice dobrá very good A = samozhášlivé self-extinguishing C = nehořlavé non-inflaable ο = částečně odolné partially resistant B = nespalitelné non-combustible + = odolné resistant - = neodolné non-resistant 7

8 Efektivní kapacity Efektivní kapacita závisí na izolačním materiálu a fyzických rozměrech vedení. Následuje tabulka předepsaných hodnot: Effective Capacities The effective capacity depends on the type of insulating material and the physical dimension of the cable. Guide values are as follows. Rozměry vodiče Conductor dimensions Efektivní kapacita nf/km Effective capacity (guide values) nf/km PVC izolace Insulation PVC izolace se stíněním Insulation with shielded pair Teflon izolace Insulation Teflon izolace se stíněním Insulation with shielded pair 0, , , , Guma a silikonová guma - izolace Rubber and silicone rubber inuslation Následující technická data jsou platná pro všechny kabely uvedené v katalogu, Další informace lze nalézt na příslušné stránce. Izolační odpor Kabely s PVC, silikonovou nebo teflonovou izolací mají izolační odpor mezi vodiči a mezi vodiči a stíněním > 10 M W km. Testovací napětí Všechna vedení jsou napěťově testována dle Německé normy VDE 07 následujícími testovacími napětími: PVC, guma, silikonová guma a teflonová izolace: Technical data The following technical data applies to all cables listed in the catalogue; further information can be found on the corresponding pages. Insulation Resistance Cables with PVC, silicone or Teflon insulation have an insulation resistance between conductors and between conductors and shielding > 10 M W km. Test Voltage All cables are voltage-tested according to the German standard VDE 07, with the following test voltages being applied: PVC, silicone and Teflon-insulated cables: testovací napětí Test voltage Vodič proti vodiči 1000 V Conductor to conductor 1000 V Vodič proti stínění 1000 V Conductor to shield 1000 V Stínění proti stínění 500 V Shield to shield 500 V Stínění proti nulovému stínění 500 V Shield to coon shield 500 V Vedení izol. skelným vláknem: Fibreglass-insulated cables: Vodič proti vodiči 500 V Conductor to conductor 500 V Indukčnost ní hodnoty pro všechny PVC, FEP a silikonem izolované vodiče < 1mH/km. Inductivity values for all PVC, FEP and silicone insulated cables < 1mH/km. Tolerance odporu měřící smyčky Tolerance of oop Resistance Pro všechny kabely je přípustná tolerance odporu smyčky ±10 %. For all cables, loop resistances have a tolerance of ± 10 %. Značení párů V případě kompenzačního vedení s více než čtyřmi vodiči jsou jednotlivé páry označeny čísly, pruhy a nebo fólií. Marking of Pairs In the case of compensating cables with more than four conductors, the individual pairs are marked with numbers, stripes or foil. 8

9 Odpor smyčky při 0 C v Ω/km oop resistance at 0 C in Ω/km Typ termočlánku Thermocouple type Materiál vodiče - Normy Conductor material - s EN 6058 / ANSI MC 96.1 Dráty solid conductors anka conductors BS 937 C -3 Rozměry Conductor dimensions Průřez vodiče Conductor size 0, 0,50 0,75 1,30 1,50 Conductor 0,50 0,80 1,0 1,9 1,38 7/0, 16/0, /0, /0, 8/0, R/S SX RX/SX SC B BX BX J /JC T TX TX TX TX/TC E EX EX EX EX/EC K KX KX KX KX/KC K KCB - VX VC K - - WC N NX N U U Tabulka: Table: odpor smyčky různých termočlánků oop resistance for various thermocouple types 9

10 Pokyny pro instalaci Tyto pokyny platí pro instalaci vedení uvedených v tomto katalogu; pro dodržení záruky dbejte těchto pokynů. Typy kabelů Tyto pokyny platí pro následující typy kabelů: vedení s PVC izolací vedení se silikonovou izolací vedení s teflonovou izolací vedení se skelnou izolací vedení s minerální izolací Instalace Při instalaci vedení je třeba dbát na to, aby se preventivně zabránilo pronikání vlhkosti do vedení. Proto je třeba přijmout zvláštní opatření zejména tehdy, pokud jsou vedení namísto kabelového držadla zatahována pomocí tažných oček a jim podobných zařízení. Pokud nejsou stanoveny žádné zvláštní specifikace (jako např. pro vedení se speciální výztuží), během instalace je třeba dodržovat následující přibližné hodnoty: Installation Instructions These instructions apply to the installation of cables listed in this catalogue; they must be observed in order to comply with our warranty conditions. Types of Cable These instructions apply to the following types of cable: cables with PVC insulation cables with silicone insulation cables with FEP insulation cables with fibreglass insulation cables with mineral fibre insulation Installation When installing the cables, special care must be taken to ensure that any penetration of moisture into the cables is effectively prevented. Therefore, special measures are necessary if the cables are pulled in with a pulling lug or similar instead of with a cable grip. Provided that no particular specifications exist (e.g. for cables with special armouring), the following approximate values for the installation process are to be observed: Přípustný tah Přípustný tah pro nejpoužívanější typy vedení je uveden níže. Uvedené hodnoty se vztahují také na podobné typy kabelů. Vedení s opletením z ocelových ů Tažná síla je do značné míry pohlcována výztuží. Vodiče nejsou příliš ovlivněny. Přípustný tah P perm je násobkem přípustného pnutí σ perm = 30 kp/ pro opletení z ocelových ů krát profil výztuže F B : P perm = σperm F B Nevyztužená vedení Tažná síla se přenáší na vodiče. Pokud chceme stanovit přípustný tah, musíme brát v úvahu celkový profil všech. Pro vedení s měděným opletením lze započítat 80% profilu tohoto opletení. Přípustné pnutí σ perm pro měděné vodiče a měděné opletení je 5 kp/. Vedení se stínící fólií Velká část tažné síly se přenáší na vodiče, neboť stínící fólie není schopna pohlcovat značnou část působících sil. Při stanovování přípustného tahu je třeba brát v úvahu celkový profil. Přípustný poloměr ohybu Při instalaci vedení nesmí být přibližná hodnota přípustného poloměru ohybu menší než 15 x vnější průměr. Při natahování vedení je třeba poloměr ohybu zajistit pomocí rohových válečků. Tyto údaje platí v případě, že nejsou stanoveny žádné zvláštní požadavky. Pokud je vedení ohnuto jen jednou, např. před koncovým zapojením, v zatáčkách apod., je možné zmenšit přípustný poloměr až o polovinu, pokud je však redukovaný poloměr zpracován správně a se vší opatrností (zahřátím na 30 C a ohnutím přes tvarovací šablonu). Délková rezerva S ohledem na napětí, ke kterému dochází následkem tahu vedení na obou koncích, je třeba v místech zásuvkového spojení zajistit dostatečnou délkovou rezervu. Doporučuje se zatáhnout každé vedení alespoň m za střed zásuvkového spojení. Tyto dodatečné metry je třeba brát v úvahu při výpočtu požadované délky. Permissible traction The permissible traction is suarised below for the most coonly used types of cables; the details given are also appli-cable to similar types of cable. Cable with an armouring of steel wire braiding The traction is largely absorbed by the armouring; the conductors are not affected to any great degree. The permissible traction P perm is calculated using the permissible stress sperm = 30 kp/ or steel wire braiding and the cross-section FB of the armouring: P perm = σperm F B Non-armoured cables The traction is transmitted to the conductors, and in order to determine the permissible traction, the total cross-section of all the conductors must be taken into consideration. For cables with copper braiding, 80% of the cross-section of the braiding can be included. The permissible stress sperm for copper conductors and copper braiding is 5 kp/. Cable with metal tape shielding Most of the traction is transferred to the conductors, as the tape cannot absorb any significant forces. To determine the permissible traction, the total cross-section of the conductors must be taken into consideration. Permissible bending radius When installing a cable, the approximate value 15 x o.d. for the permissible bending radius for cables should not be undershot. When pulling the cable, the bending radius must be ensured with the help of corner rollers. These details apply provided no special requirements exist. If the cable is bent only once, for example before end connections, in curves, etc., the permissible bending radius can be reduced at the most by half if the utilisation of the reduced radius is handled correctly and carefully (by heating up to 30 C and bending over a mould). Supplementary ength With regard to the strain on the ends as a result of the cable being pulled, sufficient overlength should be provided for at the socket joints. It is recoended to pull each cable at least metres past the middle of the socket joint. The additional metres must be taken into consideration when calculating the length required. 10

11 Kontrola Poškození vedení během instalace se zabrání dodržením následujících kroků: 1. Kontrola tažné síly pomocí dynamometru. (možné též s použitím záznamového přístroje). Měření teploty vedení před instalací. Uložení kabelu Uložení vedení je třeba provádět s maximální opatrností. Obecně se doporučuje provádět uložení v písku. Zásadně se nedoporučuje ukládat nevyztužená vedení v kamenité zemi. Zvláštní pozornost je třeba věnovat zasypávání příkopu určeného pro položení vedení tak, aby nedošlo k poškození ukládaného kabelu (úder krumpáčem, naseknutí kabelu) Control In order to prevent damage to cables during installation, the following must be observed: 1. control of the traction by means of a dynamometer (possibly with a recording attachment). measurement of the cable temperature prior to installation. Cable Bedding Bedding of the cables needs great care. As a general rule, bedding in sand is recoended; it is not advisable to bed non-armoured cables in stony ground. Particular care must be taken when filling the cable trench so that no damage is caused to the cables (pick-axe blows, spade cuts). Přípustný teplotní rozsah pro instalaci Permissible Temperature Ranges for Installation Typ izolace Type of insulation PVC-izolace, PVC-obal PVC insulation, PVC sheath Teflonová izolace, teflonový obal Teflon insulation, teflon sheath Silikonová izolace, silikonový obal Silicone insulation, silicone sheath Silikonová izolace, skelné opředení Silicone insulation, fibreglass braid Teplotní rozsah C Temperature range C - 5 do / to do / to do / to do / to

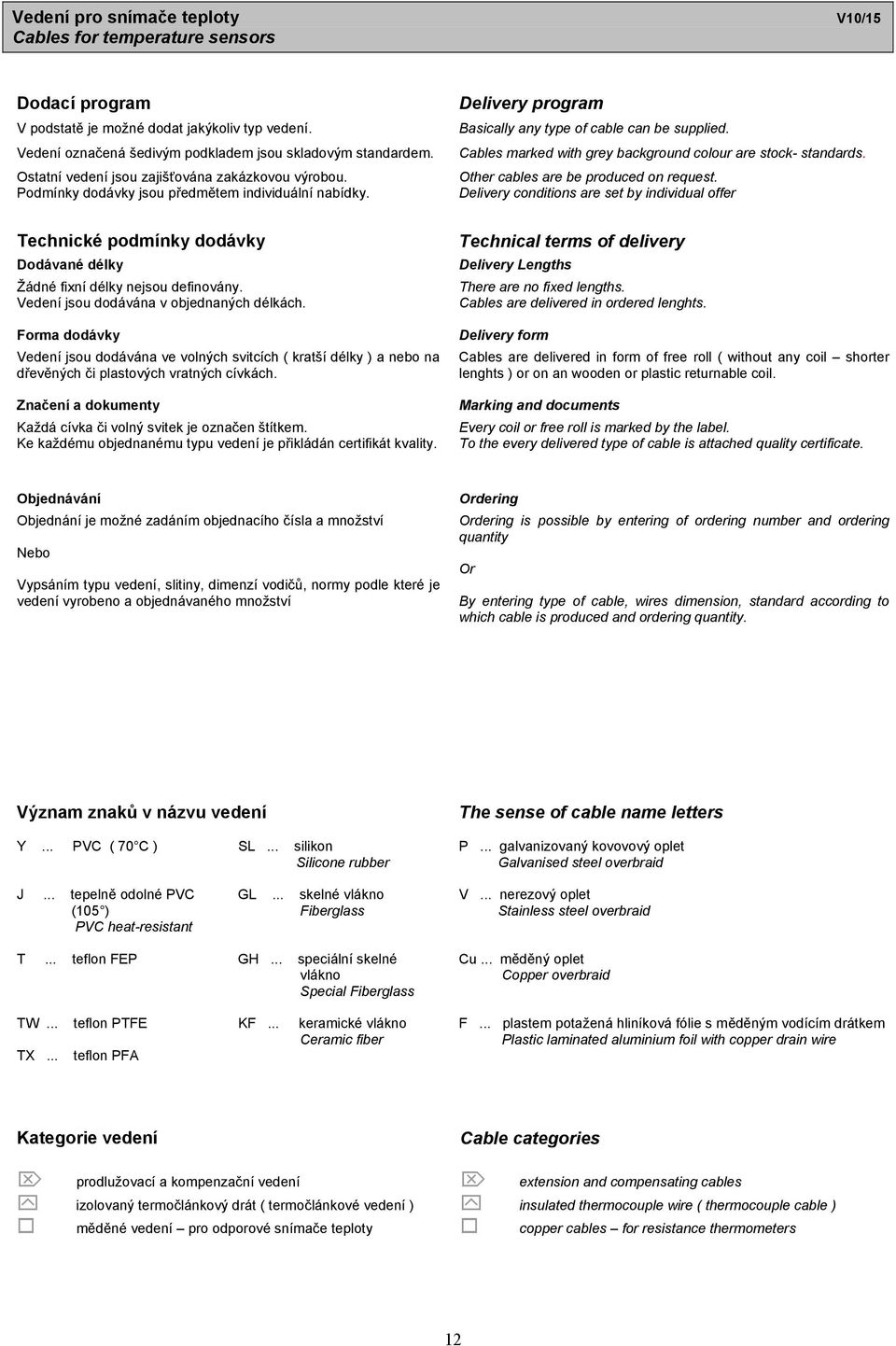

12 Dodací program V podstatě je možné dodat jakýkoliv typ vedení. Vedení označená šedivým podkladem jsou skladovým standardem. Ostatní vedení jsou zajišťována zakázkovou výrobou. Podmínky dodávky jsou předmětem individuální nabídky. Technické podmínky dodávky Dodávané délky Žádné fixní délky nejsou definovány. Vedení jsou dodávána v objednaných délkách. Forma dodávky Vedení jsou dodávána ve volných svitcích ( kratší délky ) a nebo na dřevěných či plastových vratných cívkách. Značení a dokumenty Každá cívka či volný svitek je označen štítkem. Ke každému objednanému typu vedení je přikládán certifikát kvality. Delivery program Basically any type of cable can be supplied. Cables marked with grey background colour are stock- standards. Other cables are be produced on request. Delivery conditions are set by individual offer Technical terms of delivery Delivery engths There are no fixed lengths. Cables are delivered in ordered lenghts. Delivery form Cables are delivered in form of free roll ( without any coil shorter lenghts ) or on an wooden or plastic returnable coil. Marking and documents Every coil or free roll is marked by the label. To the every delivered type of cable is attached quality certificate. Objednávání Objednání je možné zadáním objednacího čísla a množství Nebo Vypsáním typu vedení, slitiny, dimenzí, normy podle které je vedení vyrobeno a objednávaného množství Ordering Ordering is possible by entering of ordering number and ordering quantity Or By entering type of cable, wires dimension, standard according to which cable is produced and ordering quantity. Význam znaků v názvu vedení Y... PVC ( 70 C ) S... silikon Silicone rubber The sense of cable name letters P... galvanizovaný kovovový oplet Galvanised steel overbraid J... tepelně odolné PVC (105 ) PVC heat-resistant G... skelné vlákno Fiberglass V... nerezový oplet Stainless steel overbraid T... teflon FEP GH... speciální skelné vlákno Special Fiberglass TW... teflon PTFE KF... keramické vlákno Ceramic fiber TX... teflon PFA Cu... měděný oplet Copper overbraid F... plastem potažená hliníková fólie s měděným vodícím kem Plastic laminated aluminium foil with copper drain wire Kategorie vedení Cable categories prodlužovací a kompenzační vedení extension and compensating cables izolovaný termočlánkový ( termočlánkové vedení ) insulated thermocouple wire ( thermocouple cable ) měděné vedení pro odporové snímače teploty copper cables for resistance thermometers 1

13 Vedení izolovaná PVC PVC- insulated Cables Teplotní odolnost izolace od -10 C do +105 C (JJ) Temperature limit of the insulation from -10 C to +105 C (JJ) Teplotní odolnost izolace od -10 C do +70 C (YY) Temperature limit of the insulation from -10 C to +70 C (YY) 1. PVC zástřik ( J ) 1. PVC insulation ( J ). PVC vnější izolace ( J ). PVC sheath ( J ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Vlhké prostředí při středním mechanickém zatížení Humid rooms; medium mechanical duty Provedení JJ ovál Type JJ oval 1,50 ² anko 1,38 solid, x 6,8 3,9 x 6,5 51 kg/km kg/km Obj.číslo Provedení JJ Type JJ 0, ² anko 1,50 ² anko 0, ² anko 1,50 ² anko 3,6 35 kg/km 7,3 75 kg/km,1 50 kg/km 7,8 10 kg/km Provedení YY Type YY 1 0,80 solid 0,80 solid 8, 150 kg/km 11,6 85 kg/km

14 Vedení izolovaná PVC PVC-insulated Cables Teplotní odolnost izolace od -10 C do +105 C (JFJ) Temperature limit of the insulation from -10 C to +105 C (JFJ) Teplotní odolnost izolace od -10 C do +70 C (YFY) Temperature limit of the insulation from -10 C to +70 C (YFY) 1. PVC zástřik ( J / Y ) 1. PVC insulation ( J / Y ). Opředení hliníkovou fólií ( F ). Plastic-laminated aluminium foil ( F ) 3. Vodící 3. Copper drain wire. PVC vnější izolace ( J / Y ). PVC outer sheath ( J / Y ) Vodiče stáčeny Cores twisted Počítačově zaměřené kompenzační vedení Compensating cable suitable for computers Provedení JFJ Type JFJ 0, ² anko 0,75 ² anko 1,50 ² anko 0, ² anko 0,75 ² anko 1,50 ² anko, 5 kg/km 6,6 60 kg/km 7,3 85 kg/km 5, 60 kg/km 8,8 85 kg/km 11,0 130 kg/km Provedení YFY Type YFY 1 0,80 solid 0,80 solid 7,3 00 kg/km 1,0 300 kg/km

15 Vedení izolovaná PVC PVC-insulated Cables Teplotní odolnost izolace od -10 C do +105 C (JFJPJ) Temperature limit of the insulation from -10 C to +105 C (JFJPJ) Teplotní odolnost izolace od -10 C do +70 C (YFYPY) Temperature limit of the insulation from -10 C to +70 C (YFYPY) 1. PVC zástřik ( J / Y ) 1. PVC insulation ( J / Y ). Opředení hliníkovou fólií ( F ). Plastic-laminated aluminium foil ( F ) 3. Vodící 3. Copper drain wire. PVC vnitřní izolace ( J / Y ). PVC inner sheath ( J / Y ) 5. Opletení z galvanizovaných kovových ků 5. Galvanized steel wire braid 6. PVC vnější izolace ( J / Y ) 6. PVC outer sheath ( J / Y ) Vodiče stáčeny Cores twisted Počítačově zaměřené kompenzační vedení pro vysoké mechanické zatížení Compensating cable suitable for computers; High mechanical duty Provedení JFJPJ Type JFJPJ 0, ² anko 1,50 ² anko 0, ² anko 1,50 ² anko, 110 kg/km 7,3 160 kg/km 5, 180 kg/km 11,0 0 kg/km Provedení YFYPY Type YFYPY 1 0,80 solid 0,80 solid 13, 35 kg/km 16,6 80 kg/km

16 Vedení izolovaná silikonem Silicone rubber-insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C 1. Zástřik silikonem ( S ) 1. Silicone rubber insulation ( S ). Silikonová izolace ( S ). Silicone rubber sheath ( S ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Ve vlhkých prostorech při vysokých teplotách a středním mechanickém zatížení In humid rooms at high temperatures With medium mechanical duty Provedení SS ovál Type SS oval 1,50 ²,3 x 7,1 100 kg/km Provedení SS Type SS 0, ² 1,00 ² 1,50 ² 0, ² 1,00 ² 1,50 ² 3,8 0 kg/km 6,5 51 kg/km 7, 110 kg/km,3 5 kg/km 7,3 83 kg/km 8, 179 kg/km

17 Vedení izolovaná silikonem Silicone rubber-insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C 1. Zástřik silikonem ( S ) 1. Silicone rubber insulation ( S ). Opředení hliníkovou fólií ( F ). Plastic-laminated aluminium foil ( F ) 3. Vodící 3. Copper drain wire. Siliková vnější izolace ( S ). Silicone rubber sheath ( S ) Vodiče stáčeny Cores twisted Ve vlhkých prostředích při vysokých teplotách při nízkém mechanickém zatížení. In humid rooms at high temperatures With light mechanical duty Provedení SFS Type SFS 1,50 ² 1,00 ² 1,00 ² 7,8 100 kg/km 6,5 58 kg/km 7,8 91 kg/km

18 Vedení izolovaná silikonem Silicone rubber-insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C 1. Zástřik silikonem ( S ) 1. Silicone rubber insulation ( S ). Skelná tkanina vnější ( G ). Fibreglass braid ( G ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Ve vlhkých prostorech při vysoké teplotě a lehkém mechanickém zatížení In humid rooms at high temperatures With light mechanical duty Provedení SG ovál Type SG oval 1,50 ² 3,3 x 6,0 55 kg/km Provedení SG Type SG 1,50 ² 1,0 ² 1,50 ² Approx. 6,1 60 kg/km 5,7 6 kg/km 7, 100 kg/km

19 Vedení izolaná silikonem Silicone rubber-insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C 1. Zástřik silikonem ( S ) 1. Silicone rubber insulation ( S ). Skelná izolace ( G ). Fibreglass braid ( G ) 3. Opletení z pozinkovaných kovových ků ( P ) 3. Galvanized steel wire braid ( P ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Ve vlhkých prostorech při vysokých teplotách a vysokém mechanickém zatížení In humid rooms at high temperatures With heavy mechanical duty Provedení SGP ovál Type SGP oval 0, ² 0,75 ² 1,50 ² 3,1 x 3,6 3,9 x 5,,7 x 6, 6 kg/km 3 kg/km 85 kg/km Provedení SGP Type SGP 1,50 ² 1,50 ² Approx. 7,1 90 kg/km 8, 130 kg/km

20 Vedení izolovaná teflonem Teflon-insulated Cables Teplotní rozsah izolace od -00 C bis +05 C Temperature limit of the insulation from -00 C to +05 C 1. Teflonový-FEP zástřik ( T ) 1. Teflon-FEP insulation ( T ). Teflonová-FEP vnější izolace ( T ). Teflon-FEP sheath ( T ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Pro vysoké teploty s částečnou odolností proti chemikáliím At high temperature with particular requirements with regard to resistance to chemicals Provedení TT ovál Type TT oval 0,50 ² 0,75 ²,0 x 3,5, x, 0 kg/km 3 kg/km Provedení TT ovál Type TT oval 0,0 Solid 0,50 Solid 1,3 x,0 1,6 x 3, 5 kg/km 30 kg/km J K N Provedení TT Type TT 0,75 ² 5,1 38 kg/km

21 Vedení izolovaná teflonem Teflon -insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C Skladba 1. Teflonový zástřik PTFE ( TW ) 1. Teflon-PTFA insulation ( TW ). Teflonový obal ( T ). Teflon-FEP sheath ( T ) Vodiče stáčeny Cores twisted Při vyšších teplotách a s požadavkem na odolnost proti chemikáliím At higher temperatures with requirements with regard to resistance to chemicals Provedení TWT Type TWT 0,5 ² 3,6 5 kg/km Barevné značení: vodiče obal Color code: core sheath x červená/x bílá bílá x red /x white - white Cu - S

22 Vedení izolované teflonem Teflon-insulated Cables Teplotní odolnost izolace od -00 C do +05 C Temperature limit of the insulation from -00 C to +05 C 1. Teflonový-FEP zástřik ( T ) 1. Teflon-FEP insulation ( T ). Opředení hliníkovou fólií ( F ). Plastic-laminated aluminium foil ( F ) 3. Vodící 3. Copper drain wire. Teflonová-FEP vnější izolace ( T ). Teflon-FEP sheath ( T ) Vodiče stáčeny Cores twisted Počítačově zaměřené kompenzační vedení pro vysoké teploty s částečnou odolností proti chemikáliím Compensating cable suitable for computers; for high temperatures with particular requirements with regard to chemicals Provedení TFT Type TFT 1,38 solid,7 5 kg/km

23 Vedení izolovaná teflonem Teflon -insulated Cables Teplotní odolnost izolace od -60 C do +180 C Temperature limit of the insulation from -60 C to +180 C Skladba 1. Teflonový zástřik FEP ( T ) 1. Teflon-FEP insulation ( T ). Silikonový obal ( S ). Silicone rubber sheath ( S ) Vodiče stáčeny Cores twisted Při vyšších teplotách a s požadavkem na odolnost proti chemikáliím At higher temperatures with particular requirements with regard to resistance to chemicals Provedení TS Type TS 0, ², 0 kg/km Provedení TS Type TS 0, ²,0 0 kg/km J K N Provedení TS Type TS 0,5 ² 0,5 ² 3,8 1 kg/km,3 8 kg/km Barevné značení: vodiče obal Color code: core - sheath červená/bílá červenohnědá red/white - reddishbrown x červená/ xbílá červenohnědá x red/ x white - reddishbrown Cu - C

24 Vedení izolovaná teflonem Teflon -insulated Cables Teplotní odolnost izolace od -00 C do +05 C Temperature limit of the insulation from -00 C to +05 C Skladba 1. Teflonový zástřik FEP ( T ) 1. Teflon-FEP insulation ( T ). Cínovaný měděný oplet ( Cu ). Tinned copper wire braid ( Cu ) 3. Teflonový obal FEP ( T ) 3. Teflon FEP insulation ( T ) Vodiče stáčeny Cores twisted Při vyšších teplotách, s požadavkem na odolnost proti chemikáliím Pro lehké mechanické zatížení At higher temperatures with particular requirements with regard to resistance to chemicals and With light mechanical duty Provedení TCuT Type TCuT 0, ² 3,0 19 kg/km Provedení TCuT Type TCuT 0, ² 3,0 19 kg/km J K N Provedení TCuT Type TCuT 0, ² 3,7 8 kg/km Barevné značení: vodiče obal Color code: core - sheath x červená/ x bílá transparentní x red /x white - transparent Cu - C

25 Vedení izolovaná teflonem Teflon -insulated Cables Teplotní odolnost izolace od -00 C do +05 C Temperature limit of the insulation from -00 C to +05 C Skladba 1. Teflonový zástřik FEP ( T ) 1. Teflon-FEP insulation ( T ). Oplet skelným vláknem ( G ). Fibreglass braid ( G ) Impregnace vysokoteplotním lakem Varnish impregnation Vodiče vedeny paralelně Cores laid parallel Při vyšších teplotách s částečnou odolností proti chemikáliím At high temperature with particular requirements with regard to resistance to chemicals Provedení TG ovál Type TG oval 0,0 solid 0,50 solid 0,80 solid 1,00 solid 1,38 solid 1, x 1,9 1,5 x,5 1,9 x 3,3,1 x 3,7,5 x,5 3,0 kg/km 8,0 kg/km 18,0 kg/km,0 kg/km 8,0 kg/km DIN3710 J K N 5

26 Vedení izolovaná teflonem Teflon -insulated Cables Teplotní odolnost izolace od -00 C do +05 C Temperature limit of the insulation from -00 C to +05 C 1. Teflonový-FEP zástřik ( T ) 1. Teflon-FEP insulation ( T ). Sklená izolace ( G ). Fibreglass braid ( G ) 3. Opletení z nerezových ků ( V ) 3. Stainless steel wire braid ( V ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted Pro vysoké teploty s částečnou odolností proti chemikáliím při vysokém mechanickém namáhání At high temperature with particular requirements with regard to resistance to chemicals and heavy mechanical duty Provedení TGV ovál Type TGV oval 0, ² 1,50 ² 3,3 x,0 5,7 x 3,5 kg/km 5 kg/km Provedení TGV Type TGV 0, ² 1,50 ² 3,8 0 kg/km 6,6 75 kg/km Provedení TGV Type TGV 3 0,35 ² 0,5 ² 3,6 5 kg/km 3,6 6 kg/km Barevné značení: vodiče obal Color code: core - sheath x červená/ 1x bílá bez označení x red /1x white - none x červená/ x bílá bez označení x red /x white - none Cu - N

27 Vedení izolovaná skelným vláknem Fibreglass -insulated Cables Teplotní odolnost izolace do +00 C Temperature limit of the insulation up to +00 C 1. Ovinutí skelným vláknem ( G ) 1. Fibreglass wrap ( G ). Oplet skelným vláknem ( G ). Fibreglass braid ( G ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted V suchých prostorech a při lehkém mechanickém zatížení In dry rooms; light mechanical duty Provedení GG ovál Type GG oval 1,50 ² 5,0 x 3,0 30 kg/km Provedení GG Type GG 1,00 ² 1,50 ²,3 5 kg/km 5,3 85 kg/km

28 Vedení izolovaná skelným vláknem Fibreglass -insulated Cables Teplotní odolnost izolace od -5 C do +00 C Temperature limit of the insulation from -5 C to +00 C 1. Ovinutí skelným vláknem ( G ) 1. Fibreglass wrap ( G ). Opletení skelným vláknem ( G ). Fibreglass wrap ( G ) Napuštění vysokoteplotním lakem Varnish impregnation Vodiče vedeny paralelně Cores laid parallel V suchých prostorech a při lehkém mechanickém zatížení In dry rooms; light mechanical duty Provedení GG wrap Type GG wrap 0,0 Solid 0,50 Solid 0,80 Solid 1,00 Solid 1,38 Solid 0,6 x 1,0 1,1 x 1,9 1,6 x,5 1,8 x 3,1, x,1 1,5 kg/km 6 kg/km 15 kg/km 19 kg/km 30 kg/km DIN3710 J K N 8

29 Vedení izolované skelným vláknem Fibreglass-insulated Cables Teplotní odolnost izolace do +00 C Temperature limit of the insulation up to +00 C 1. Skelná izolace vnitřní ( G ) 1. Fibreglass wrap ( G ). Skelná izolace vnější ( G ). Fibreglass braid ( G ) 3. Opletení z pozinkovaných kovových ků ( P ) 3. Galvanized steel wire braid ( P ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted V suchých prostorech při vysokém mechanickém zatížení In dry rooms; heavy mechanical duty Provedení GGP ovál Type GGP oval 1,00 ² 1,50 ² 5,1 x 3,3 5,5 x 3,5 6 kg/km 55 kg/km Provedení GGP Type GGP 0, ² 0,50 ² 0,75 ² 0, ² 0,75 ² anko 1,00 ² 1,50 ² 3,5 0 kg/km 3,9 kg/km,5 38 kg/km 3,7 30 kg/km,7 70 kg/km 5,9 80 kg/km 6,7 115 kg/km

30 Vedení izolované skelným vláknem Fibreglass-insulated Cables Teplotní odolnost izolace do +00 C Temperature limit of the insulation up to +00 C 1. Skelná izolace vnitřní ( G ) 1. Fibreglass wrap ( G ). Skelná izolace vnější ( G ). Fibreglass braid ( G ) 3. Opletení z pozinkovaných kovových ků ( P ) 3. Galvanized steel wire braid ( P ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted V suchých prostorech při vysokém mechanickém zatížení In dry rooms; heavy mechanical duty Provedení GGP Type GGP 0, ² 0,50 ² 0,75 ² 0, ² 3,5 0 kg/km 3,9 kg/km,5 38 kg/km 3,7 30 kg/km DIN3710 J K N 30

31 Vedení izolované skelným vláknem Fibreglass-insulated Cables Teplotní odolnost izolace do +00 C Temperature limit of the insulation up to +00 C 1. Skelná izolace vnitřní ( G ) 1. Fibreglass wrap ( G ). Skelná izolace vnější ( G ). Fibreglass braid ( G ) 3. Opletení z nerezových ků ( V ) 3. Stainless steel wire braid ( V ) Vodiče stáčeny Cores twisted V suchých prostorech při vysokém mechanickém zatížení In dry rooms; heavy mechanical duty Provedení GGV Type GGV 0, ² 3,1 8 kg/km V Provedení GGV Type GGV 3 0,5 ² 0, ² 0,5 ² 3,0 6 kg/km,9 0 kg/km 3, 5 kg/km Barevné značení: vodiče obal Color code: core - sheath červená/ bílá bez označení red / white - none x červená/ bílá bez označení x red / white - none x červená/ x bílá bez označení x red /x white - none Cu - N

32 Vedení izolovaná vysokoteplotním skelným vláknem High Temperature Fibreglass-insulated Cables Teplotní odolnost izolace od -0 C do +600 C Temperature limit of the insulation from -0 C to +600 C 1. Vnitřní opletení skelným vláknem ( GH ) 1. High temperature-fibreglass braid ( GH ). Vnější opletení skelným vláknem ( GH ). High temperature-fibreglass braid ( GH ) Napuštění vysokoteplotním lakem Varnish impregnation Vodiče vedeny paralelně Cores laid parallel V suchých prostorech při vysokých teplotách In dry rooms at high temperature Provedení GHGH ovál Type GHGH oval 0,50 solid 1,00 solid 1,5 x, 3,7 x,1 6 kg/km 18 kg/km DIN3710 J K N

33 Vedení izolovaná vysokoteplotním skelným vláknem High Temperature Fibreglass-insulated Cables Teplotní odolnost izolace od -0 C do +600 C Temperature limit of the insulation from -0 C to +600 C 1. Vnitřní opletení skelným vláknem ( GH ) 1. High temperature-fibreglass braid ( GH ). Vnější opletení skelným vláknem ( GH ). High temperature-fibreglass braid ( GH ) Napuštění vysokoteplotním lakem Varnish impregnation 3. Opletení z nerezových ků ( V ) 3. Stainless steel wire braid ( V ) ovál = vodiče vedeny paralelně kulatý = vodiče stáčeny oval = laid parallel round = twisted V suchých prostorech při vysokých teplotách Pro velké mechanické zatížení In dry rooms at high temperature; heavy mechanical duty Provedení GHGHV ovál Type GHGHV oval 1,00 solid, x,6 8 kg/km DIN3710 J K 7963 N Provedení GHGHV Type GHGHV 0, ² 3,0 15 kg/km DIN3710 J K N 33

34 Vedení izolovaná minerálním vláknem Mineral Fibre -insulated Cables Teplotní odolnost izolace od -0 C do +100 C Temperature limit of the insulation from -0 C to +100 C Krátkodobě do +100 C Short time operation up to +100 C KF 100 kroucené KF 100 twisted 1. Vodiče opletené keramickým vláknem ( KF ) 1. Cores braided with ceramic fibre ( KF ) Vodiče stáčeny Cores twisted KFKF 100 ovál KFKF 100 oval 1. Vodiče opletené keramickým vláknem ( KF ) 1. Cores braided with ceramic fibre ( KF ). Vnější oplet keramickým vláknem ( KF ). Both braided with ceramic fibre ( KF ) Vodiče vedeny paralelně Cores laid parallel V suchých prostorech při vysokých teplotách In dry rooms at high temperature Provedení KF 100 kroucené Type KF 100 twisted 0,80 Solid 1,00 Solid,5 16 kg/km,9 1 kg/km K N Provedení KFKF 100 ovál Type KFKF 100 oval 0,80 Solid 1,00 Solid,5 x 3,6,9 x, 0 kg/km 5 kg/km K N A.P.O. - EMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
