VENKOVNÍ POJISTKOVÉ SPODKY SINGLE POLE FUSE BASE

Transkript

1 VENKOVNÍ POJISTKOVÉ SPODKY SINGLE POLE FUSE BASE typ SP type SP 12, 25, 38,5 kv; 2 100; A Držitel certifikátů TÜV CZ dle: ČSN EN ISO 9001: 2001 Holder of certificates TÜV CZ according to ČSN EN ISO 14001: 2005 INŽENÝRSKO - VÝROBNÍ ELEKTROTECHNICKÝ PODNIK, A.S. ELECTROTECHNICAL ENGINEERING AND PRODUCTION, JOINT-STOCK COMPANY 020/07/2008

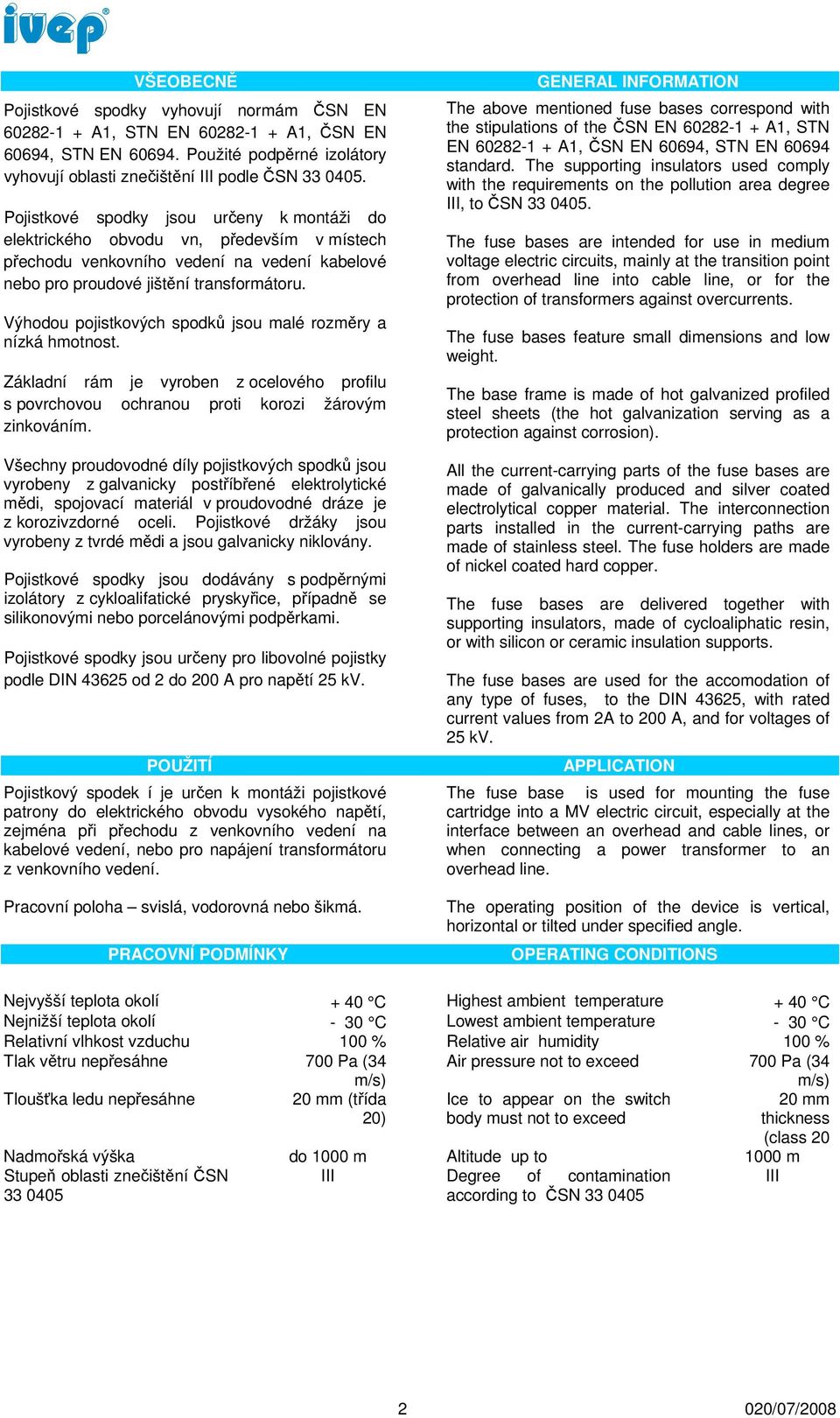

2 VŠEOBECNĚ Pojistkové spodky vyhovují normám ČSN EN A1, STN EN A1, ČSN EN 60694, STN EN Použité podpěrné izolátory vyhovují oblasti znečištění III podle ČSN Pojistkové spodky jsou určeny k montáži do elektrického obvodu vn, především v místech přechodu venkovního vedení na vedení kabelové nebo pro proudové jištění transformátoru. Výhodou pojistkových spodků jsou malé rozměry a nízká hmotnost. Základní rám je vyroben z ocelového profilu s povrchovou ochranou proti korozi žárovým zinkováním. Všechny proudovodné díly pojistkových spodků jsou vyrobeny z galvanicky postříbřené elektrolytické mědi, spojovací materiál v proudovodné dráze je z korozivzdorné oceli. Pojistkové držáky jsou vyrobeny z tvrdé mědi a jsou galvanicky niklovány. Pojistkové spodky jsou dodávány s podpěrnými izolátory z cykloalifatické pryskyřice, případně se silikonovými nebo porcelánovými podpěrkami. Pojistkové spodky jsou určeny pro libovolné pojistky podle DIN od 2 do 200 A pro napětí 25 kv. POUŽITÍ Pojistkový spodek í je určen k montáži pojistkové patrony do elektrického obvodu vysokého napětí, zejména při přechodu z venkovního vedení na kabelové vedení, nebo pro napájení transformátoru z venkovního vedení. Pracovní poloha svislá, vodorovná nebo šikmá. PRACOVNÍ PODMÍNKY GENERAL INFORMATION The above mentioned fuse bases correspond with the stipulations of the ČSN EN A1, STN EN A1, ČSN EN 60694, STN EN standard. The supporting insulators used comply with the requirements on the pollution area degree III, to ČSN The fuse bases are intended for use in medium voltage electric circuits, mainly at the transition point from overhead line into cable line, or for the protection of transformers against overcurrents. The fuse bases feature small dimensions and low weight. The base frame is made of hot galvanized profiled steel sheets (the hot galvanization serving as a protection against corrosion). All the current-carrying parts of the fuse bases are made of galvanically produced and silver coated electrolytical copper material. The interconnection parts installed in the current-carrying paths are made of stainless steel. The fuse holders are made of nickel coated hard copper. The fuse bases are delivered together with supporting insulators, made of cycloaliphatic resin, or with silicon or ceramic insulation supports. The fuse bases are used for the accomodation of any type of fuses, to the DIN 43625, with rated current values from 2A to 200 A, and for voltages of 25 kv. APPLICATION The fuse base is used for mounting the fuse cartridge into a MV electric circuit, especially at the interface between an overhead and cable lines, or when connecting a power transformer to an overhead line. The operating position of the device is vertical, horizontal or tilted under specified angle. OPERATING CONDITIONS Nejvyšší teplota okolí + 40 C Highest ambient temperature + 40 C Nejnižší teplota okolí - 30 C Lowest ambient temperature - 30 C Relativní vlhkost vzduchu 100 % Relative air humidity 100 % Tlak větru nepřesáhne 700 Pa (34 Air pressure not to exceed 700 Pa (34 Tloušťka ledu nepřesáhne m/s) 20 mm (třída 20) Ice to appear on the switch body must not to exceed m/s) 20 mm thickness (class 20 Nadmořská výška do 1000 m Altitude up to 1000 m Stupeň oblasti znečištění ČSN III Degree of contamination III according to ČSN /07/2008

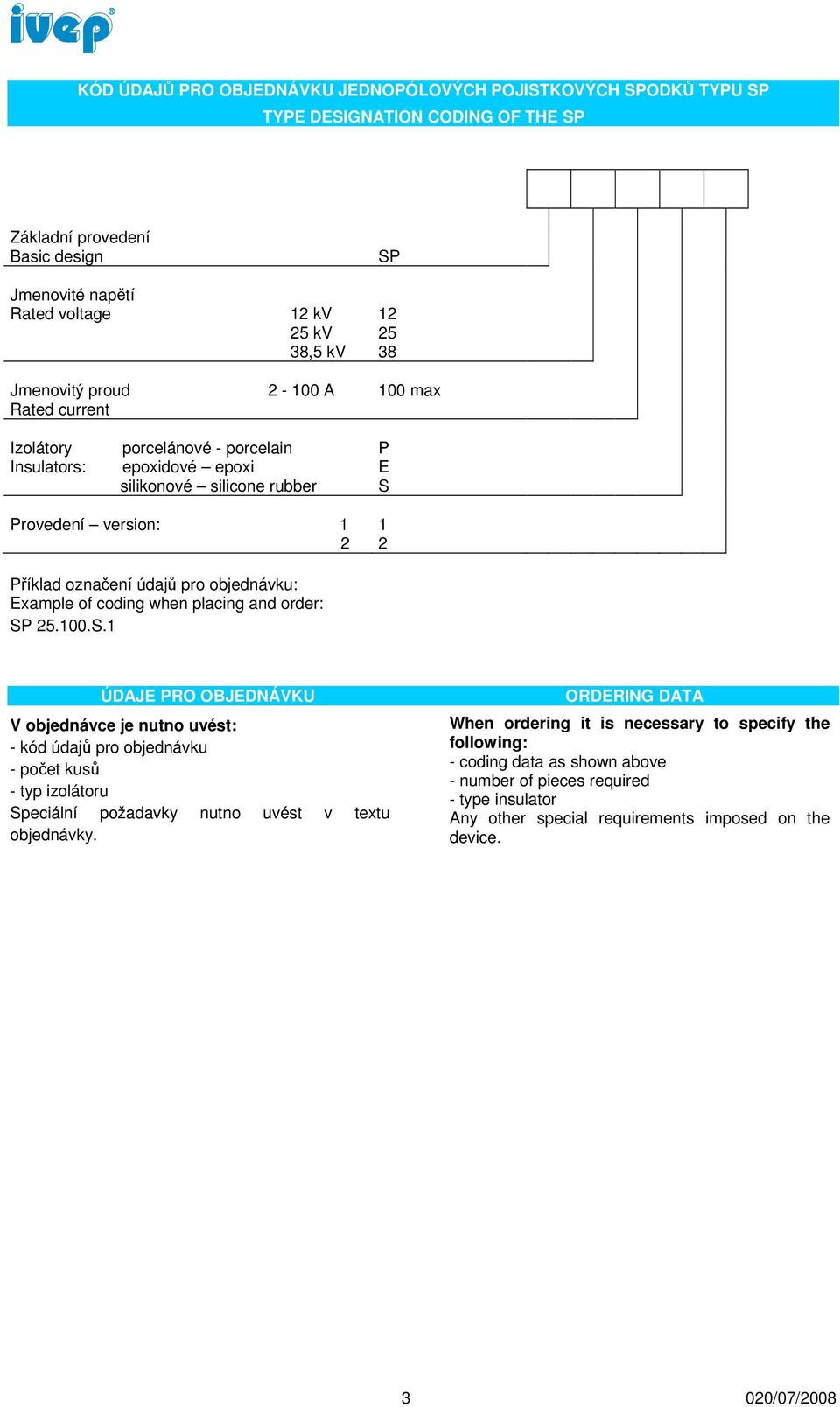

3 KÓD ÚDAJŮ PRO OBJEDNÁVKU JEDNOPÓLOVÝCH POJISTKOVÝCH SPODKŮ TYPU SP TYPE DESIGNATION CODING OF THE SP Základní provedení Basic design Jmenovité napětí Rated voltage Jmenovitý proud Rated current 12 kv 25 kv 38,5 kv A SP max Izolátory Insulators: porcelánové - porcelain epoxidové epoxi silikonové silicone rubber P E S Provedení version: Příklad označení údajů pro objednávku: Example of coding when placing and order: SP S.1 ÚDAJE PRO OBJEDNÁVKU V objednávce je nutno uvést: - kód údajů pro objednávku - počet kusů - typ izolátoru Speciální požadavky nutno uvést v textu objednávky. ORDERING DATA When ordering it is necessary to specify the following: - coding data as shown above - number of pieces required - type insulator Any other special requirements imposed on the device /07/2008

4 VENKOVNÍ POJISTKOVÝ SPODEK TYP SP 12 SINGLE POLE FUSE BASE TYPE SP 12 Provedení 1 Provedení /07/2008

5 JEDNOPÓLOVÝ POJISTKOVÝ SPODEK TYP SP 25 SINGLE POLE FUSE BASE TYPE SP 25 Provedení 1 Provedení /07/2008

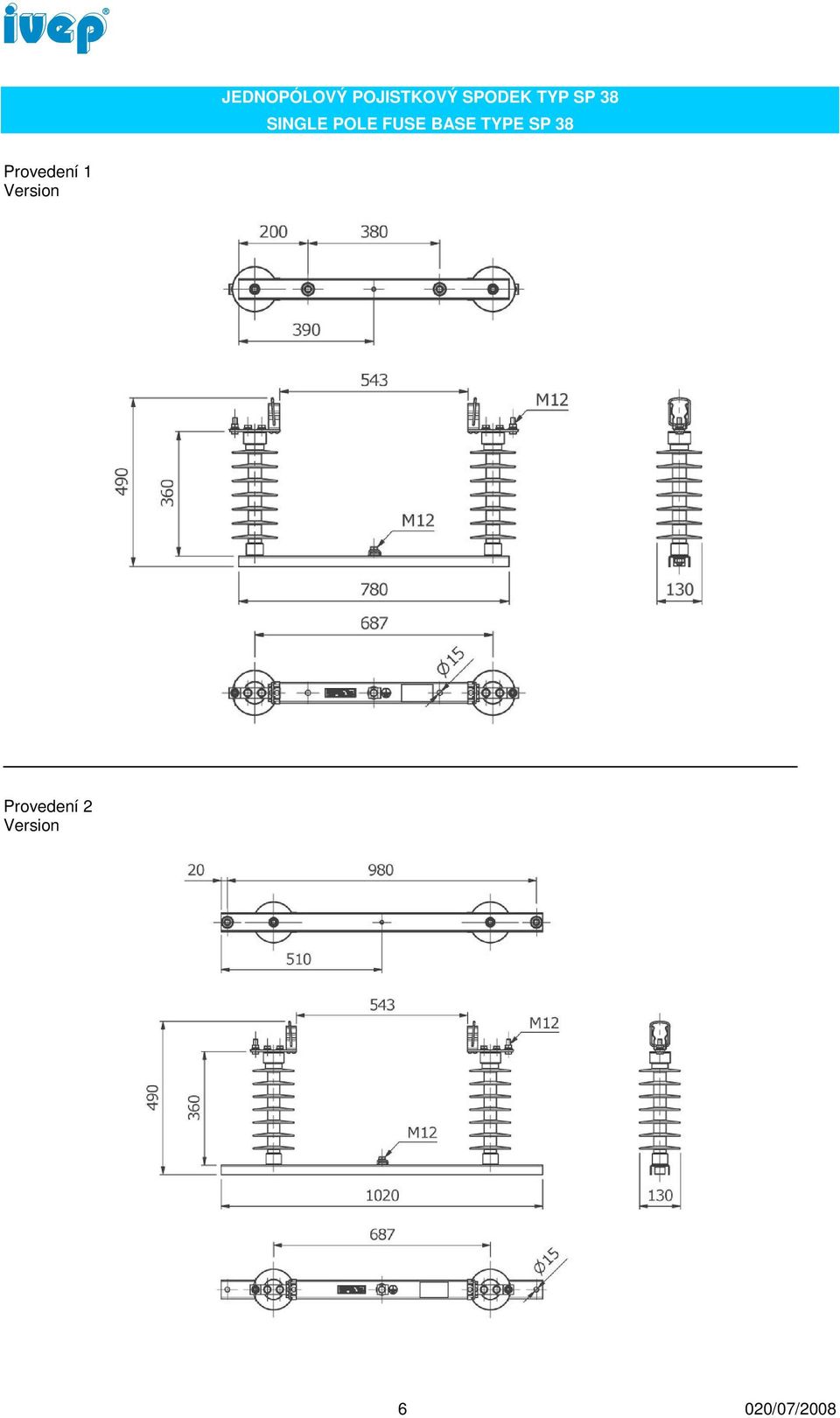

6 JEDNOPÓLOVÝ POJISTKOVÝ SPODEK TYP SP 38 SINGLE POLE FUSE BASE TYPE SP 38 Provedení 1 Provedení /07/2008

7 BALENÍ, DOPRAVA, SKLADOVÁNÍ Jednopólové pojistkové spodky se dodávají upevněné na přepravních paletách. Přístroj nedoporučujeme skladovat v prašném prostředí a je nutná ochrana proti poškození. Všechny použité obalové materiály jsou plně recyklovatelné. MONTÁŽ A UVEDENÍ DO PROVOZU Pojistkové spodky typu SP se upevňují 2 nebo 4 šrouby M12, podle použité základové desky, v návaznosti na požadavek zákazníka. PACKING, TRANSPORT AND STORAGE The single-pole fuse bases are secured to and delivered on transport pallets. When stored, the effect of dust should be prevented and also a protection of the devices against mechanical damage should be provided. All used packing materials are fully recyclable. INSTALLATION AND COMMISSIONING The SP type fuse bases are attached with two or four M12 bolts to the base plate, and supplied to a specific demand of the customer /07/2008

8 Vyrábí a dodává: Manufactured and supplied by: Inženýrsko-výrobní elektrotechnický podnik,a. s. Vídeňská 117a, Brno, Czech Republic Tel.: marketing@ivep.cz Fax:
