1 Všeobecné instrukce pro instalaci, použití a údržbu MYČKY NÁDOBÍ S ČELNÍM OTVÍRÁNÍM MODELY: FI - 30, FI - 30 AR+DD FI - 48, FI - 48 B, FI - 48 D FI - 48 C, FI - 48 HY 1

2 FI 30 / FI 30 AR+DD / FI 48 / FI 48 B / FI 48 C / FI 48 D FI 48 HY CLINIC Instalace s odpadovým čerpadlem Obr. 1 A = přívod vody D = odpadní hadice E = přívod elektrické energie R = připojovací svorkovnice Instalace s čerpadlem odpadní vody: Ins A = Přívod vody B = Odpadní hadice C = Elektrický kabel D = Svorkovnice Obr. 1 Obr. 2 Obr. 3 S = Uzavírací ventil F = Filtr H = Hadice E = Elektroventil B = Tlakové čerpadlo Obr. 4 C = Odpadní koleno D = Odpadové čerpadlo Obr. 5 2

3 N~ N~ am/ve = žlutá/zelená a = modrá m = hnědá r = červená n = černá Obr. 6 FI Obr. 7: FI - 48 Obr. 8: FI - 48 B Obr. 9: 3

4 FI - 48 D Obr. 10 : FI - 48 C / FI - 48 HY CLINIC Obr. 11 Obr. 12 Obr. 13 4

5 1.INSTALACE 1.1. Schéma instalace Umístění myček na elektrickou a vodovodní síť musí být vždy prováděno pouze AUTORIZOVANÝM TECHNIKEM podle platných vyhlášek, stejně tak jako jakékoli jejich další úpravy. Před instalací se uživatel musí seznámit s předpisy platnými pro provozování tohoto zařízení. Zařízení je určeno pro použití v prostorách dle ČSN: vnitřní prostředí s normální atmosférou. Rozměry a přípoje viz. obr Umístění Vyvažte a srovnejte výšku přístroje pomocí stavitelných nohou (Obr. 2) 1.3. Připojení vody Připojení zařízení k vodovodní síti proveďte podle obr. 3 a 4. Pro správnou funkci zařízení je nutné, aby tlak vodovodní sítě byl v rozmezí 2 4 kg/cm 2. U modelu FI-48D (se zabudovaným změkčovačem vody), 4 5 Kg/cm 2. Jestliže je tlak vodovodní sítě nižší než 2 a 4 kg/cm 2 je nezbytně nutné nainstalovat k zařízení tlakové elektrické čerpadlo. Připojení proveďte podle obr. 4. V případě, že tvrdost vody dosahuje hodnot vyšších než 10 df, je nutné na přívodní hadici nainstalovat změkčovač vody Odpad Upevněte odpadní hadici podle obr. 5 Umístěte sifon, který zabraňuje průniku nepříjemných pachů 5

6 1.5. Technické parametry MODEL Tlak přívodu vody Přívodní napětí Příkon (Kw) Topné těleso Max. Bojler Vana příkon Rozměr koše (mm) Délka cyklu (sec) Objem vany (l) Spotř. vody na oplach (l) Hmotnost (kg) FI-30 FI-30 AR+DD FI - 48 FI - 48 D FI - 48 HY CLINIC FI - 48 B 2 4 Kg/cm N~ N~ (50/60Hz.) 2,8 2,8 3,45 3,52 500x regul , FI - 48 C 1.6. Připojení elektrického proudu odstraňte kryt T a zadní panel P (po uvolnění dvou šroubů ve spodní části panelu). Zpřístupníte si tak připojovací svorkovnici (R) (obr. 1 a 6). Přívodní kabel provléknete průchodkou, která je umístěna v zadní části zařízení (bod E). Ponechte dostatečnou délku kabelu mezi svorkovnicí a průchodkou, aby bylo možné jej vytáhnout z přední strany spolu s elektrickým panelem. Přívodní kabel připojte tak, jak je uvedeno na obr. 6. Na přívodní kabel umístěte hlavní vypínač (I), odděleně od zařízení. Vzdálenost mezi rozpojenými kontakty tohoto vypínače musí být minimálně 3 mm. Je nutné přístroj uzemnit. Napětí MODEL Průřez kabelu Pojistky FI N FI - 30 AR+DD FI x2.5mm 2 20 A FI - 48B FI - 48 C FI - 48 D FI V-3N FI - 48 FI - 48 B 5x2.5 mm 2 20 A FI - 48 C Hlavní připojení 6

7 2. POUŽITÍ Tyto přístroje jsou určeny pro profesionální použití a smí být proto obsluhovány pouze proškoleným personálem FI - 30 Přepněte hlavní přepínač (1), obr. 7. Kontrolka v přepínači se rozsvítí. Bojler oplachové vody a mycí vana se začnou naplňovat vodou. Po dosažení potřebné hladiny se napouštění vody automaticky zastaví a do činnosti jsou uvedena topná tělesa bojleru a na konec i mycí vany. Mycí cyklus je možné nastavit maximálně na 4 minuty. Nastavte ovladač programátoru (4) na požadovaný čas mytí. Kontrolka (3) se rozsvítí. Kontrolka (2) se rozsvítí ve chvíli, kdy je myčka připravena k provozu. FI - 48, FI - 48B, FI - 48D Přepněte hlavní přepínač (1), obr. 8, do polohy programu 120 nebo 180. Kontrolka (2) se rozsvítí a začíná plnění a ohřev oplachové a mycí vody. Ve chvíli, kdy je myčka připravena k provozu se rozsvítí kontrolka (3). Mycí cyklus je možné spustit stiskem tlačítka (4). Model FI-48 B (s čerpadlem odpadní vody) automaticky na konci každého mycího cyklu odpustí část vody. Pro kompletní vypuštění vany je nutné vyjmout přepadovou trubku (A) (obr. 13), přepínač (1) nastavit do polohy a stisknout tlačítko (4) (obr. 9). Na konci každého pracovního dne přepněte přepínač (1) do polohy 0. FI - 48 C a FI - 48 HY CLINIC Uvedení do provozu je stejné jako u myčky FI 48. Teploměr (3) ukazuje teplotu oplachu a teploměr (4) pak teplotu mycí vody. Myčka je připravena k mytí, když teploměr (3) ukazuje o C a teploměr (4) ukazuje teplotu o C. U myčky HY CLINIC musí být tato teplota vyšší než 71 o C. Cyklus mytí se zahájí stiskem tlačítka (5). Tyto myčky jsou vybaveny čerpadlem odpadní vody, proto automaticky po každém cyklu vypouštějí mycí vodu. Pro kompletní vypuštění vany je nutné vyjmout přepadovou trubku (A) (obr. 13), přepínač (1) nastavit do polohy a stisknout tlačítko (5) (obr. 11). Na konci každého pracovního dne přepněte přepínač (1) do polohy 0. 7

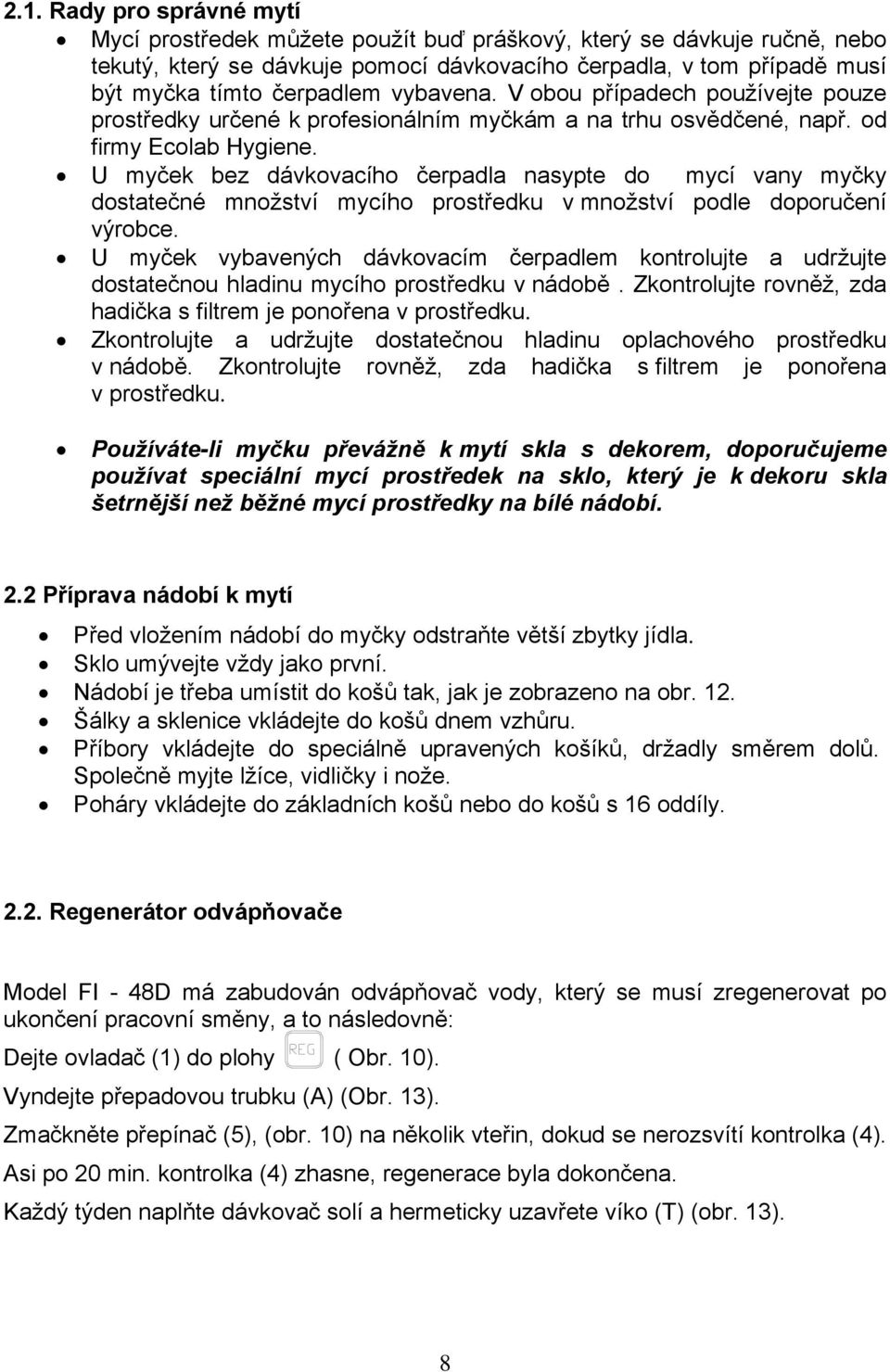

8 2.1. Rady pro správné mytí Mycí prostředek můžete použít buď práškový, který se dávkuje ručně, nebo tekutý, který se dávkuje pomocí dávkovacího čerpadla, v tom případě musí být myčka tímto čerpadlem vybavena. V obou případech používejte pouze prostředky určené k profesionálním myčkám a na trhu osvědčené, např. od firmy Ecolab Hygiene. U myček bez dávkovacího čerpadla nasypte do mycí vany myčky dostatečné množství mycího prostředku v množství podle doporučení výrobce. U myček vybavených dávkovacím čerpadlem kontrolujte a udržujte dostatečnou hladinu mycího prostředku v nádobě. Zkontrolujte rovněž, zda hadička s filtrem je ponořena v prostředku. Zkontrolujte a udržujte dostatečnou hladinu oplachového prostředku v nádobě. Zkontrolujte rovněž, zda hadička s filtrem je ponořena v prostředku. Používáte-li myčku převážně k mytí skla s dekorem, doporučujeme používat speciální mycí prostředek na sklo, který je k dekoru skla šetrnější než běžné mycí prostředky na bílé nádobí. 2.2 Příprava nádobí k mytí Před vložením nádobí do myčky odstraňte větší zbytky jídla. Sklo umývejte vždy jako první. Nádobí je třeba umístit do košů tak, jak je zobrazeno na obr. 12. Šálky a sklenice vkládejte do košů dnem vzhůru. Příbory vkládejte do speciálně upravených košíků, držadly směrem dolů. Společně myjte lžíce, vidličky i nože. Poháry vkládejte do základních košů nebo do košů s 16 oddíly Regenerátor odvápňovače Model FI - 48D má zabudován odvápňovač vody, který se musí zregenerovat po ukončení pracovní směny, a to následovně: Dejte ovladač (1) do plohy ( Obr. 10). Vyndejte přepadovou trubku (A) (Obr. 13). Zmačkněte přepínač (5), (obr. 10) na několik vteřin, dokud se nerozsvítí kontrolka (4). Asi po 20 min. kontrolka (4) zhasne, regenerace byla dokončena. Každý týden naplňte dávkovač solí a hermeticky uzavřete víko (T) (obr. 13). 8

9 3. ÚDRŽBA 3.1. Denní údržba Zkontrolujte hladinu oplachového prostředku i mycího prostředku. Každý den vyčistěte filtrovací plechy (B) a filtr nasávání vody (F). Filtr (F) vyjmete tak, že vyndáte přepadovou trubku (A), otočíte filtrem (F) proti směru hodinových ručiček a vytáhnete ho (obr. 13). Montáž filtru provedete opačným postupem. Nepoužíváte-li zařízení delší dobu, doporučujeme natřít všechny povrchy tenkou vrstvou vazelíny. K čištění používejte zásadně pouze roztok vody a saponátu, v žádném případě abrazivní čistící prostředky. Nečistěte vnějšek proudem vody Elektrické a mechanické závady dříve než zavoláte servisního technika, zkontrolujte následující: zda je zařízení připojeno k elektrické síti stav pojistek zda napájecí napětí odpovídá napětí, na které je zařízení připraveno a zda je správně provedeno připojení na připojovací svorkovnici. Jestliže zařízení správně neoplachuje, zkontrolujte zda: není zanesen filtr přívodu vody tlak přiváděné vody je v rozsahu 2-4 kg/cm 2 se volně otáčejí oplachovací ramena a nejsou zaneseny trysky. V případě nutnosti je vyčistěte a správně umístěte zpět, na to použijte minci. je dostatek oplachového prostředku. Jestliže zařízení myje nedostatečně, zkontrolujte zda: se volně otáčejí mycí ramena a nejsou zaneseny trysky není zanesen filtr sání a je umístěn správně ve své poloze je dostatek mycího prostředku Funkční části PROGRAMÁTOR TERMOSTAT TOPNÁ TĚLESA ČERPADLO Jejich výměnu může provádět pouze AUTORIZOVANÝ SERVISNÍ TECHNIK s příslušným oprávněním. Před prováděním jakéhokoli úkonu je nutné zkontrolovat, zda je zařízení odpojeno od elektrické sítě. 9

10 3.4. Doplňkové příslušenství Je možné dokoupit následující doplňky: změkčovač vody pomocné čerpadlo oplachu dávkovač tekutého mycího prostředku protizpětný ventil filtrovací plechy pro model FI Plánovaná údržba Minimálně jednou za rok kontaktujte svého dodavatele či technika, který má příslušné oprávnění k zásahům do elektrických a plynových spotřebičů pro provedení prohlídky, nastavení a údržby spotřebiče. Provozovatel je povinen zajišťovat periodické prohlídky zařízení kvalifikovanou osobou v rozsahu: vždy do 1 roku: jednou za 3 roky: pravidelnou revizi elektro spotřebiče a připojení k el. síti pravidelnou revizi spotřebiče a jeho připojení Provozovatel je povinen pečovat o čitelnost výrobního štítku a bezpečnostních štítků, které jsou umístěny na spotřebiči. V případě, že některý ze štítků ztrácí čitelnost, může provozovatel kontaktovat svého dodavatele či dovozce pro zabezpečení nových štítků a označení. Po uplynutí životnosti zařízení je nutné nakládat se zařízením jako s průmyslovým odpadem, a proto je nutné provést likvidaci pomocí sběren, které jsou k takové likvidaci určeny. Stejným způsobem je třeba nakládat s obalovými materiály. V případě jakéhokoli problému kontaktujte svého dodavatele pro zajištění opravy či náhradního dílu. DOVOZCE DO ČR a SR: Fagor Gastro Cz s.r.o. Třebohostická 9/ Praha 10 IČO: info@fagorgastro.cz 10
