1 MacFab 40 PET Bottle Press Lis na PET-láhve Návod k obsluze Výrobce:, Kingscourt Road, Carrickmacross, Co. Monaghan, IRELAND Tel.: +353 (0) Fax: +353 (0) sales@macfab.com Web: Strana 1 z 26

2 Obsah: Upozornění Podpisová listina pracovníků Informace na typovém štítku Bezpečnost Bezpečnostní upozornění Osobní ochranné prostředky Nebezpečná oblast Bezpečnostní varování Povinnosti zákazníka Pokyny pro manipulaci Zvedání Hmotnost Přeprava Pokyny pro instalaci Požadavky na místo Instalace Výměna zátky oleje před zahájením provozu Připojení vypouštěcí armatury na odtok Pokyny pro normální provoz Zavedení vázacího materiálu do stroje ,2 Vložení odpadového materiálu do stroje Balíkování Velikost balíku Dokončení a svázání balíku Vyjmutí balíku Pokyny pro údržbu Denní údržbářské kontroly Měsíční údržbářské kontroly Roční servis údržby Odstraňování problémů Emise hluku Informace k životnosti stroje Technické informace Seznam dílů lisu 40 PET Bottle Press Technické specifikace Rozměrový výkres Schéma hydraulického okruhu Schéma elektrického zapojení ES Prohlášení o shodě Strana 2 z 26

3 Upozornění Specifikace a informace, uvedené v tomto návodu, mohou být bez upozornění změněny. Převody z metrické soustavy jsou přibližné, stejně jako převody hmotností. Výrobce / prodejce nepřebírá žádnou odpovědnost za tento návod nebo za použitelnost návodu pro speciální účely. Výrobce / prodejce nelze činit zodpovědným za chyby v tomto návodu nebo za přímé či nepřímé ztráty vzniklé jako důsledek vydání, prezentace nebo použití tohoto materiálu. Obsah tohoto návodu nesmí být kopírován, rozmnožován nebo překládán, celý nebo v části, bez předchozího povolení. Výrobce / prodejce nepřebírá žádnou zodpovědnost za jakékoli nároky na náhrady vyplývající z poranění třetí osoby v důsledku neúmyslného či úmyslného opomenutí bezpečnostních ustanovení, uvedených v tomto návodu. Doba záruky je uvedena na dokladu o prodeji. Na běžná opotřebení nebo rozbití v důsledku nesprávného použití se záruka nevztahuje. Strana 3 z 26

4 1.0 Podpisová listina pracovníků Níže uvedení pracovníci tento návod přečetli a porozuměli mu, přičemž obzvláštní pozornost věnovali oddílu Bezpečnost. Křestní jméno Příjmení Datum Podpis Strana 4 z 26

5 2.0 Informace na typovém štítku Stroj: Vertikální lis na láhve Model: 40 PET Bottle Press Výrobce:, Kingscourt Road Carrickmacross, Co. Monaghan, IRELAND Tel.: +353 (0) Fax: +353 (0) Web: Rok výroby: 2008 Kontakt na kompetentní osobu: Strana 5 z 26

6 3.0 Bezpečnost 3.1 Bezpečnostní upozornění Varování! Je nanejvýš důležité, aby veškerý personál, pracující s lisem 40 PET Bottle Press, ještě před zahájením práce přečetl tento návod a porozuměl mu. 3.2 Osobní ochranné prostředky Minimální osobní ochranné prostředky (OOP), povinné pro pracovníky, používající tento stroj, jsou tyto: Bezpečnostní obuv Bezpečnostní brýle Ochranné rukavice Zvláštní OOP mohou být nutné v závislosti na druhu ve stroji zpracovávaného odpadového materiálu. Případné dotazy k požadavkům na OOP s ohledem na materiál, jenž se má v tomto stroji zpracovávat, konzultujte s bezpečnostním technikem nebo nadřízeným pracovníkem. Při práci na stroji nenoste volné oblečení nebo šperky. 3.3 Nebezpečná oblast Níže uvedený obrázek ukazuje nebezpečnou oblast kolem lisu 40 PET Bottle Press. Nebezpečná oblast zasahuje do vzdálenosti 1 m od vnějších hran stroje a hotového balíku. Během provozu lisu 40 PET Bottle Press by se měl uvnitř nebezpečné oblasti zdržovat pouze obsluhovatel. Veškerý ostatní personál MUSÍ být mimo nebezpečnou oblast. Během práce se strojem musí obsluhovatel zůstat stát po straně stroje. Při obsluze lisu 40 PET Bottle Press a zdržování se v nebezpečné oblasti musí být pracovník obsluhy ostražitý a dávat pozor na veškerá možná nebezpečí jak pro něho, tak pro jiné osoby. Strana 6 z 26

7 1 m 1 m 1 m 1 m Obr 1. Nebezpečná oblast u lisu 40 PET Bottle Press (půdorys) Varování! Během provozu lisu 40 PET Bottle Press by se měl uvnitř nebezpečné oblasti zdržovat pouze obsluhovatel. Veškerý ostatní personál MUSÍ být mimo nebezpečnou oblast. Během práce na stroji musí pracovník obsluhy zůstat stát po straně stroje a dávat pozor na veškerá možná nebezpečí jak pro něho, tak pro jiné osoby. 3.4 Bezpečnostní varování Varování! Se strojem NIKDY nepracujte, vyskytují-li se u něho následující závady a nedostatky: Poškození elektrických kabelů nebo elektrických komponent stroje. Poškození hydraulických hadic Úniky oleje Uvolněné, poškozené nebo chybějící díly Stroj je nestabilní nebo není namontován na pevném rovném povrchu Nejsou k dispozici správné elektrické zástrčky a zásuvky. Vyskytne-li se jakákoli z výše uvedených závad, vyřaďte stroj ihned z provozu. O problému podejte zprávu svému nadřízenému. Je-li nutná další podpora, kontaktujte obchodního zástupce, který dohodne opravu. Strana 7 z 26

8 Varování! Před zahájením práce na stroji VŽDY zkontrolujte, zda se v lisovací komoře nenacházejí žádné osoby personálu, děti nebo zvířata. Pokud se stroj nepoužívá, dveře balíkovacího lisu zamkněte. Varování! Strojem se NESMÍ lisovat do balíků následující materiály: Noviny v balíkách a lepenka Lepenková jádra (např. uvnitř návinu koberce) Sklo Plechovky s aerosoly Kovy Dřevo Pevné předměty jakéhokoli druhu Volné plasty nebo jiné obalové materiály Pokusy o balíkování jakýchkoli těchto předmětů mohou vést k poranění osob a/nebo poškození stroje. Varování! Před zahájením cyklu balíkování zkontrolujte, zda je balíkovací komora rovnoměrně zaplněna. Jinak může dojít k poškození stroje (deformace tyče válce a lisovací desky). Na toto poškození se NEVZTAHUJE záruka! Pozor! Buďte opatrní při otvírání a zavírání dveří stroje. Dveře otvírejte a zavírejte pomalu, abyste se vyvarovali poranění. Pozor! Buďte opatrní při vkládání odpadového materiálu do stroje. Zvedejte pouze takové množství materiálu, které je pro zvednutí pohodlné, a používejte bezpečné manipulační techniky. Pozor! Při přesouvání hlavy balíkovače z jedné komory do druhé VŽDY mějte obě ruce na rukojeti lisovací hlavy. Předejdete tak poraněním prstů nebo rukou. Strana 8 z 26

9 3.5 Povinnosti zákazníka Při instalaci, provozu a údržbě lisu 40 PET Bottle Press zákazník zodpovídá za následující záležitosti: Aby byla instalace zástrčky a zásuvky pro napájení elektrickou energií provedena v souladu s EN/ISO nebo s národními normami pro elektrické instalace. Aby veškerý provozní personál přečetl návod k obsluze a porozuměl všem aspektům bezpečnosti a provozním postupům. Aby byl návod k obsluze (nebo jeho kopie) pro pracovníky obsluhy kdykoli dostupný. Aby byl elektrický kabel od stroje do zástrčky a zásuvky umístěný v bezpečné poloze, nebyl napnutý a nepředstavoval žádné nebezpečí pro pracovníky obsluhy. Aby byl balíkovač zapojený přímo do hlavního napájení ze sítě, bez použití prodlužovacích vedení. (Použití prodlužovacích vedení může vést k nárůstu napájecího proudu a zapříčinit přepálení tavné pojistky v zástrčce/rozpojení jističe (MCB).) Strana 9 z 26

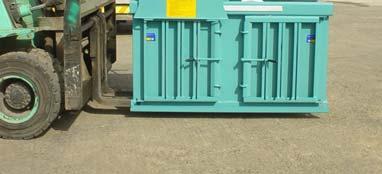

10 4.0 Pokyny pro manipulaci 4.1 Zvedání Stroje 40 PET Bottle Press jsou navrženy tak, aby je bylo možné zvedat vysokozdvižnými vozíky nebo paletovými vozíky. Vidle vysokozdvižného nebo paletového vozíku by měly být zasunuty ze strany lisu (viz obr. 2). Nepokoušejte se stroj zvedat, nejsou-li vidle vysokozdvižného nebo paletového vozíku ve správné poloze. Před zahájením zvedání musí být vozík hlavy umístěný v komoře, které je nejblíž k vysokozdvižnému vozíku. Kvůli zajištění polohy pohyblivého vozíku hlavy hlavu balíkovače spusťte dolů. Lis 40 PET Bottle Press se musí zvedat jen vysokozdvižným nebo paletovým vozíkem o nosnosti nejméně 750 kg (0,75 t). Vysokozdvižné vozíky smí obsluhovat jen vyškolení řidiči vysokozdvižných vozíků. Hmotnost stroje viz oddíl 4.2. Obr. 2: Zvedání stroje SEM VLOŽTE VIDLE INSERT PRONGS HERE Varování! Pro snížení rizika převrácení musí být beran balíkovače zcela vytažený a obojí dveře musí být zavřená pomocí petlic, připevněných před zvedáním. Strana 10 z 26

11 Varování! Zvedání lisu 40 PET Bottle Press se nesmí provádět žádnými jinými prostředky, než uvedenými v tomto návodu. Dejte pozor, abyste vidlemi vozíku nepoškodili nebo neprorazili sběrnou nádrž. 4.2 Hmotnost Hmotnost lisu 40 PET Bottle Press je uvedena v následující tabulce: Model Hmotnost 40 PET Bottle Press 632 Kg 4.3 Přeprava V následujícím textu jsou uvedeny pokyny pro přepravu lisu 40 PET Bottle Press: 1. Shora popsaným postupem balíkovač zvedněte. 2. Balíkovač zvedněte do výšky a umístěte na nákladní auto. Na nákladním autě umístěte balíkovač doprostřed. 3. K zajištění balíkovače na autě použijte napínací popruh (případně další popruhy). Pro zabránění poškození balíkovače popruhem použijte lepenku. Vyložení: Postup zvedání (viz výše) je nutno uplatnit i při vykládání. Strana 11 z 26

12 5.0 Pokyny pro instalaci 5.1 Požadavky na místo Při výběru místa pro stroj 40 PET je nutno vzít v úvahu následující požadavky: Lis na láhve; Stroj vyžaduje pevnou a vodorovnou podlahu. Podlaha musí mít v celé příslušné oblasti dostatečnou nosnost pro hmotnost stroje, jakož i pro vysokozdvižný vozík a pracovníky. Kolem stroje musí být dostatečný prostor, aby bylo možné snadné vkládání do stroje, zavádění vázacího materiálu do stroje, jeho prohlídky a údržba, jakož i odběr balíků. Blízkost zdroje elektrické energie (220 V/240 V) pro pohon stroje. Osvětlení v místě postavení stroje musí být v souladu s místními zákonnými předpisy pro ochranu zdraví a bezpečnost na pracovištích. V místě stroje by mělo být zajištěno přiměřené větrání. Ačkoli jsou stroje 40 PET Bottle Press vhodné i pro provoz venku, doporučujeme, abyste stroj umístili uvnitř nebo na zakrytém místě. Prodlouží se tím životnost stroje. Doporučujeme, abyste lis 40 PET Bottle Press umístili někde v rohu, se stěnami u jedné boční strany a podél zadní části stroje. Stroj tak bude nejvíce chráněn proti provozu vozidel a vysokozdvižných vozíků. Není-li to možné, pak doporučujeme, aby u zadní části stroje a po jeho stranách byly umístěny ochranné bariéry (např. kovové zábrany), čímž se sníží riziko nárazů od vysokozdvižných vozíků nebo jiných vozidel. Strana 12 z 26

13 Obr. 3: Hlavní rozměry stroje 40 PET Bottle Press 5.2 Instalace Je-li zvoleno místo pro stroj 40 PET Bottle Press, musí se stroj opatrně zvednout do příslušné polohy. Respektujte přitom pokyny, uvedené v oddíle 4. Jakmile bude stroj v dané poloze, musí se vyrovnat v ose zepředu dozadu a v ose od jedné strany ke druhé. Je naprosto nezbytné, aby stroj stál vodorovně a neviklal se v důsledku vad povrchu podlahy. Je možné, že pro úspěšné vyrovnání budete potřebovat vyrovnávací podložky. Stroj 40 PET Bottle Press vyžaduje dodávku elektrické energie (220 V/240 V). Ke zdroji elektrické energie by měl být připojen pomocí zástrčky a zásuvky. Je-li stroj umístěný venku, musí být použita vhodná vodotěsná zástrčka a zásuvka. Za dodržení místních elektrických standardů při připojení stroje 40 PET Bottle Press je zodpovědný kupující. Varování! Elektrickou instalaci musí provést pouze kvalifikovaný elektrikář. Strana 13 z 26

14 5.3 Výměna zátky oleje před zahájením provozu Nádrž oleje 40 PET Bottle Press je pro přepravu opatřena zátkou. Tato zátka se musí před zahájením provozu nahradit dodanou větrací hlavicí. Opomenutí namontování větrací hlavice může mít za následek poškození stroje. NAHRAĎTE ZÁTKU VĚTRACÍ HLAVICÍ VĚTRACÍ HLAVICE NAMONTOVANÁ Obr. 4: Armatura větrací hlavice 5.4 Připojení vypouštěcí armatury na odtok Stroj Macfab 40 PET Bottle Press vybaven 30litrovou retenční nádrží na zachycování zbytkové kapaliny z láhví a kontejnerů. Ventil nádrže by měl být pro vyprazdňování připojen hadicí ke sběrnému kontejneru nebo k odtokovému potrubí. VENTIL NÁDRŽE Obr. 5: Připojení nádrže k odtokovému potrubí Varování! Při balíkování láhví nebo plastových kontejnerů, které obsahují potenciálně nebezpečné látky, by měla být zbytková kapalina zlikvidována ekologicky šetrným způsobem. Kapalina by neměla být likvidována způsobem, při kterém by mohly být kontaminovány podzemní vody. Strana 14 z 26

15 6.0 Pokyny pro normální provoz 6.1 Zavedení vázacího materiálu do stroje Před vložením odpadového materiálu se musí do stroje zavést bandážovací nebo vázací drát. Tento bandážovací/vázací drát se používá pro svázání kompletního balíku. Postup zavedení vázacího materiálu do stroje je následující: 1. Zkontrolujte, zda je lisovací deska ve zcela zvednuté poloze. 2. Vypněte napájecí jednotku. 3. Vyjeďte s vozíkem hlavy ven z komory, do níž chcete zavést vázací materiál. 4. Úplně otevřete horní dveře. 5. Prostrčte bandážovací/vázací drát štěrbinami v horní a zadní části stroje do komory. 6. Protáhněte bandážovací/vázací drát komorou, prostrčte jej štěrbinami ve dveřích a oba pásky/vázací drát upevněte ke středovým čepům. 7. Dodanou zaváděcí tyčí zastrčte každý z pásků dolů do štěrbin a vystrčte je zadní částí komory. 8. Nakonec zavřete dveře stroje. Do stroje je nyní zavedený vázací materiál a stroj je připraven pro vložení odpadového materiálu. 6,2 Vložení odpadového materiálu do stroje Stroj je konstruovaný pro balíkování plastových láhví; není vhodný pro balíkování volných plastů nebo jiných obalových materiálů. Sekundárně lze stroj použít pro balíkování lepenky. Pro jakékoli jiné materiály je stroj nevhodný. Při slisování láhví a zejména volných kontejnerů je nezbytné vyložit základnu lepenkou. Ta zachytí všechny dráty/pásky a pomůže udržet kompletní balík pohromadě v případě rozvázání. Při zavřených dveřích stroje začněte s vkládáním odpadového materiálu do balíkovací komory. Začínáte-li nový balík, umístěte do spodní části komory velký kus lepenky (nebo jiný materiál, který se má balíkovat). Zajistěte, aby se odpadový materiál vkládal do stroje rovnoměrně. Jakmile je stroj plný, může se odpadový materiál slisovat a svázat do balíku. Pozor! Buďte opatrní při otvírání a zavírání dveří stroje. Dveře otvírejte a zavírejte pomalu, abyste se vyvarovali poranění přimáčknutím a rozmačkáním. Pozor! Buďte opatrní při vkládání odpadového materiálu do stroje. Zvedejte pouze takové množství materiálu, které je pro zvednutí pohodlné, a používejte bezpečné manipulační techniky. Strana 15 z 26

16 6.3 Balíkování Ke slisování odpadového materiálu se využívá tlaková síla hydraulického válce. Jakmile je materiál slisovaný, sváže se do kompaktního balíku. Postup balíkování je následující: 1. Je-li balíkovací komora plná, najeďte vozíkem hlavy do plné komory. Při přesouvání hlavy balíkovače z jedné komory do druhé VŽDY mějte obě ruce na rukojeti lisovací hlavy. Předejdete tak poraněním prstů nebo rukou. Zajistěte, aby byl ostatní personál mimo nebezpečnou oblast. 2. Lisování zahájíte stisknutím zeleného spouštěcího tlačítka a přesunutím páky pro spuštění lisování do dolní polohy. Stroj zahájí cyklus slisování a až bude cyklus kompletní, automaticky se zastaví. (Lisovací desku lze v této poloze ponechat až do nového plnění stroje.) 3. Pro vrácení lisovací desky do horní polohy stiskněte zelené spouštěcí tlačítko a páku pro spuštění lisování dejte do horní polohy. I když bude stroj v cyklu lisování, automaticky se zastaví, až bude lisovací deska v plně zvednuté poloze. 4. Stroj lze kdykoli zastavit stisknutím červeného stop-tlačítka na ovládacím panelu. 5. Tento proces plnění a stlačování materiálu opakujte, dokud nebude dosaženo požadovaného rozměru balíku. Užitečný tip Doporučujeme, aby se materiál, určený k balíkování, dával do komory a lisoval průběžně tak, jak vzniká. Urychlí se tím proces balíkování a předejde se velkým objemům, jež by se musely balíkovat na konci dne. Je-li lisovací zdvih kompletní, doporučujeme, abyste lisovací hlavu ponechali ve spodní poloze, dokud nebudete připraveni k opětovnému plnění komory. Napomůže se tím sesednutí a vyrovnání balíkovaného materiálu. 6.4 Velikost balíku Šířka a hloubka balíku je daná rozměry stroje, výška balíku však může být různá dle rozhodnutí obsluhovatele. Doporučujeme, abyste balík dokončili, jestliže se lisovací deska během lisovacího zdvihu zastaví na úrovni balíkovací štěrbiny. 6.5 Dokončení a svázání balíku Následující postup uvádí operace dokončení a svázání balíku: 1. Zvedněte lisovací desku do horní polohy. Je důležité, aby byl vršek balíku zakrytý dostatečně širokým kusem materiálu kvůli zachycení obou pásků a udržení tuhosti balíku. V případě plastových láhví a kontejnerů je nutné zakrýt vršek balíku lepenkou. Strana 16 z 26

17 2. Při vypnutém stroji protáhněte zaváděcí tyčí oba pásky zadními štěrbinami, přes vršek balíku a ven z čela stroje. 3. Uřízněte oba pásky na délku, která bude stačit, aby pásky bezpečně dosáhly ke spodnímu čepu. Protáhněte tyto pásky dírou v horním okraji spodních dvířek a štěrbinami je vytáhněte ven. 4. Nadbytečnou páskovinu naviňte zpět na nahoře nasazené kotouče. V komoře ponechte jen tolik, kolik je třeba pro usnadnění nového zavedení. 5. Spusťte cyklus lisování. Až bude hlava ve spodní poloze, zastavte stroj. 6. Je-li lisovací deska ve spodní poloze, stisknutím červeného stop-tlačítka stroj vypněte. Při vázání balíku musí lisovací hlava ZŮSTAT DOLE. 7. Pro dokončení balíku svažte všechny pásky. Za tím účelem nejdřív odstraňte spodní pásky z držáku na dvířkách a táhněte, abyste eliminovali jakýkoli průvěs. Poté spojte levý a pravý pásek s odpovídajícími pásky, jdoucími přes vršek balíku. 6.6 Vyjmutí balíku Následující postup uvádí operace spojené s vyhozením balíku: Varování! Obsluhovatel musí stát po straně stroje, protože dveře balíkovače 40 PET Bottle Press se mohou při otvírání prudce rozevřít. 1. Je-li balík dle popisu shora svázaný, vraťte lisovací desku do horní polohy. Poté přesuňte vozík nad protilehlou komoru. 2. Potom otevřete dveře; stůjte po straně stroje, protože dveře se mohou prudce rozrazit. 3. Před zasunutím vozíku na balíky je důležité, abyste odtáhli horní část balíku od komory dejte ruce za horní zadní hranu balíku a zatáhněte. 4. Umístěte hroty vozíku do štěrbin sběrače v základně komory a vozíkem vypáčte balík z komory. Balík je nyní kompletní a vozíkem jej lze odvézt. 5. Jakmile je balík vyjmutý, zavřete dveře a dle pokynů výše opakujte zavedení vázacího materiálu. Balík je nyní kompletní a připravený k přepravě. Varování! Balíky mohou mít hmotnost až 75 kg. Nepokoušejte se zvedat balík rukama. Strana 17 z 26

18 7.0 Pokyny pro údržbu Varování! Před zahájením jakékoli údržby nebo seřizování MUSÍ být stroj odpojený od elektrické sítě (vytažená zástrčka). Varování! Práce na elektrické instalaci MUSÍ provádět jen kvalifikovaný elektrikář nebo elektrotechnik. 7.1 Denní údržbářské kontroly Musí je provádět pracovník obsluhy stroje. Před zahájením provozu stroje proveďte následující údržbářské kontroly: 1. Všeobecná prohlídka: Prohlédněte stroj z hlediska nadměrného opotřebení. Toto proveďte formou obchůzky kolem stroje, stroj prohlédněte ze všech stran, rovněž otevřete dveře a prohlédněte vnitřek balíkovací komory. Shledáte-li, že jsou některé části stroje uvolněné, poškozené nebo že chybí, nezahajujte provoz stroje. Odpojte stroj od sítě a závady nahlaste svému nadřízenému a vedoucímu údržby. Potřebujete-li další pomoc, kontaktujte obchodního zástupce, od něhož jste stroj koupili. 2. Kontrola úniku oleje: Pokud při všeobecné prohlídce zjistíte průkazný únik oleje, nezahajujte provoz stroje. Odpojte stroj od sítě a únik nahlaste svému nadřízenému a vedoucímu údržby. Zjistěte původ úniku oleje. Pokud olej uniká z uvolněného hydraulického fitinku, fitink příslušným klíčem utáhněte. V případě úniku z poškozené hydraulické komponenty vadnou komponentu vyměňte. Ohledně další podpory a náhradních dílů kontaktujte obchodního zástupce. 3. Udržujte stroj v čistotě: Před zahájením provozu odstraňte všechny zbytky z vnitřku a z okolí stroje. 7.2 Měsíční údržbářské kontroly Musí je provádět technik údržby. Následující kontroly a údržbářské práce by měl každý měsíc provádět technik údržby: 1. Zkontrolujte hladinu hydraulického oleje v nádrži nahoře na stroji. Není-li hladina oleje na ukazateli mezi střední a horní hodnotou, doplňte olej do nádrže, aby bylo této úrovně dosaženo. 2. Prohlédněte dveřní závěsy. V případě potřeby závěsy namažte mazacím tukem. 3. Příslušnými klíči a jinými nástroji zkontrolujte, zda jsou matice a šrouby mezi lisovací deskou a hydraulickým beranem utažené. 4. Zkontrolujte, zda má klapka hlavy dobrý kontakt s pojistnými ventily a spínači. V případě potřeby seřiďte šrouby. Strana 18 z 26

19 5. Prohlédněte elektrické kabely a hydraulické hadice, nejsou-li na nich známky poškození nebo opotřebení. V případě zjištění poškození kabel/hadici vyměňte. Ohledně náhradních dílů kontaktujte obchodního zástupce nebo přímo firmu MacFab. 7.3 Roční servis údržby Doporučujeme, aby obchodní zástupce jednou ročně provedl úplný servis. Tento servis zahrnuje zevrubnou prohlídku všech dílů stroje a výměnu hydraulického oleje. (Podrobnosti o požadované jakosti a množství oleje najdete v technických specifikacích.) 7.4 Odstraňování problémů Porucha Stroj nepracuje (při zapnutí se nezapne). Možná příčina 1. Stroj není připojený k síti. 2. Přepálená tavná pojistka v zástrčce (kde je to relevantní). 3. Rozpojený jistič v zásuvce nebo v distribučním rozvaděči budovy. Stroj pracuje s pomalým pohybem hlavy a s nižší lisovací silou. Hotový balík má jednu stranu vyšší než druhou. 1. Nízká hladina hydraulického oleje 2. Ucpaný filtr hydraulického oleje 3. Úniky v hydraulickém systému 1. Před spojením všech vázacích drátů/pásků nebyly eliminovány všechny průvěsy. 2. Rozvázaný uzel na jednom či několika vázacích drátech/páscích. 3. Odpadový materiál nebyl do balíkovací komory podáván rovnoměrně. Strana 19 z 26

20 8.0 Emise hluku Níže uvedená tabulka udává hladinu emisí hluku pro každý stroj, na nějž se vztahuje tento návod: Model 40 PET Bottle Press Hladina emisí hluku šířícího se vzduchem 74 db Hladiny hluku byly určeny zkouškami na identických strojích. Měření byla provedena ve vzdálenosti 1 m od povrchu stroje, na všech stranách. Maximální zaznamenaný hluk je uveden v tabulce nahoře. 9.0 Informace k životnosti stroje Balíkovací lis 40 PET Bottle Press je zhotoven převážně z oceli. Ostatní standardní technické materiály, použité v konstrukci strojů balíkovacího lisu 40 PET Bottle Press, obsahují měděné dráty, elektrické spínače, pryž, nylon a hydraulický olej. Jestliže balíkovací lis 40 PET Bottle Press dosáhne konce své životnosti, měly by být pro jeho bezpečnou a ekologicky šetrnou likvidaci dodrženy následující pokyny: 1. Vypusťte ze stroje hydraulický olej. Tento olej shromážděte do kontejneru a předejte k likvidaci místnímu recyklačnímu středisku. 2. Rozeberte stroj a komponenty roztřiďte podle materiálů. 3. Ocelové komponenty mají hodnotu šrotu a lze je prodat obchodníkům se starým železem. Alternativně mohou být ocelové komponenty zlikvidovány v místním recyklačním středisku. 4. Všechny měděné dráty, elektrické komponenty, pryž a nylon by měly být předány k likvidaci do místního recyklačního střediska. Strana 20 z 26

21 10.0 Technické informace 10.1 Seznam dílů lisu 40 PET Bottle Press 13 Č. Číslo dílu Množství Popis BAl0196 HYD0357 C F.000 PUM0015 ZCKM8H D Jednotka hydraul. čerpadla Pákový ventil Hydraulický válec Skříňka Start/Stop Koncový spínač Středový hrot Deska razníku Vodicí čepy Pružina Stírač Zavírač dveří Ventil nádrže Hroty Strana 21 z 26

22 10.2 Technické specifikace Rozměry balíkovače Výška Šířka Hloubka Hmotnost Elektrické napájení Motor Lisovací síla Hladina hluku 2,334 m 2,050 m 0,861 m 632 kg Jednofázové napětí V 2,2 kw 4,5 tuny Tento stroj je certifikován při 74 db(a). Rozměry otvoru pro vkládání materiálu Výška 0,7 m Šířka 0,5 m Rozměry balíku Šířka Hloubka Výška Hmotnost balíku Doba cyklu Hydraulický olej Requirement 0,7 m 0,5 m 1,0 m Až 75 kg (v závislosti na druhu použitého materiálu). 40 kg v případě plastových láhví a kontejnerů 35 s 12 litrů oleje Mobile DTE 24 nebo ekvivalentního Strana 22 z 26

23 10.3 Rozměrový výkres Strana 23 z 26

24 10.4 Schéma hydraulického okruhu Strana 24 z 26

25 10.5 Schéma elektrického zapojení Strana 25 z 26

26 11.0 ES Prohlášení o shodě (v souladu s Přílohou IIA Směrnice pro strojní zařízení 98/37/ES) My, společnost. se sídlem: Carrickmacross, Co. Monaghan, Irsko Prohlašujeme, že strojní zařízení Výrobce: MacFab Model: 40 PET Bottle Press Rok výroby: 2008 bylo vyrobeno s využitím následujících transponovaných harmonizovaných evropských norem a technických specifikací: EN 1050 EN EN EN EN 953 EN 954 Bezpečnost strojních zařízení. Zásady pro posouzení rizik Bezpečnost strojních zařízení. Základní názvosloví a metodika Bezpečnost strojních zařízení. Technické principy Bezpečnost strojních zařízení. Elektrické příslušenství strojů. Všeobecné požadavky Všeobecné požadavky na návrh a konstrukci pevných a odnímatelných ochranných zařízení Bezpečnost strojních zařízení. Bezpečnostní komponenty ovládacích systémů. Všeobecné zásady pro navrhování. a je ve shodě se směrnicemi: Směrnice 98/37/ES Strojní zařízení. Směrnice 73/23/EEC Nízká napětí. Směrnice 89/336/EEC Elektromagnetická kompatibilita. Podepsáno v:, Carrickmacross, Co. Monaghan, Irsko. dne Podpis:.... Jméno:..... Funkce:... Strana 26 z 26
