1 Stojan pro ponorná motorová míchadla Amamix / Amaprop Stojan pro Ponorná motorová míchadla Amamix a Amaprop 1000 Instalační součásti/příslušenství Návod k obsluze/montáži Ident. číslo:

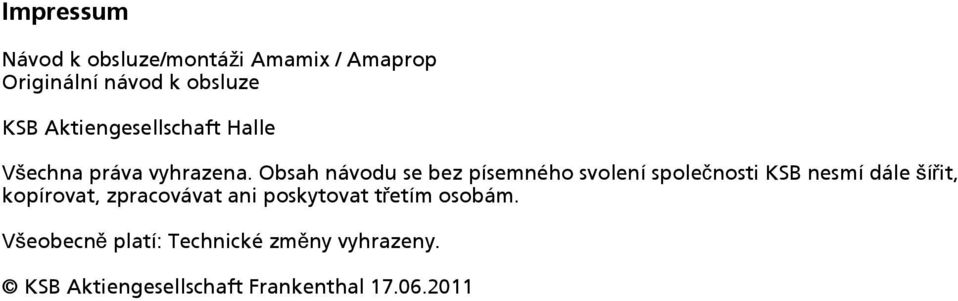

2 Impressum Návod k obsluze/montáži Amamix / Amaprop Originální návod k obsluze KSB Aktiengesellschaft Halle Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Všeobecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal

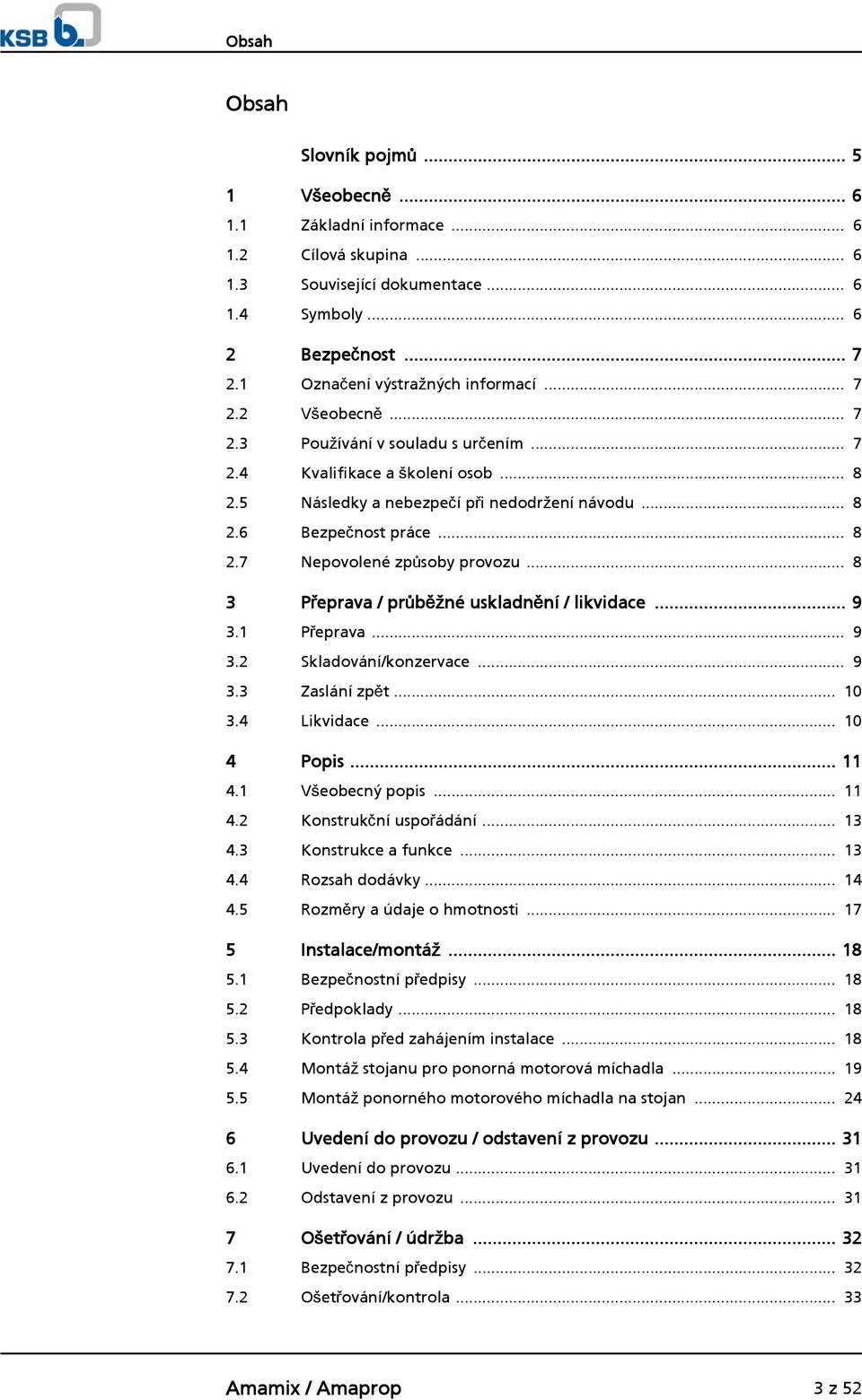

3 Obsah Obsah Slovník pojmů Všeobecně Základní informace Cílová skupina Související dokumentace Symboly Bezpečnost Označení výstražných informací Všeobecně Používání v souladu s určením Kvalifikace a školení osob Následky a nebezpečí při nedodržení návodu Bezpečnost práce Nepovolené způsoby provozu Přeprava / průběžné uskladnění / likvidace Přeprava Skladování/konzervace Zaslání zpět Likvidace Popis Všeobecný popis Konstrukční uspořádání Konstrukce a funkce Rozsah dodávky Rozměry a údaje o hmotnosti Instalace/montáž Bezpečnostní předpisy Předpoklady Kontrola před zahájením instalace Montáž stojanu pro ponorná motorová míchadla Montáž ponorného motorového míchadla na stojan Uvedení do provozu / odstavení z provozu Uvedení do provozu Odstavení z provozu Ošetřování / údržba Bezpečnostní předpisy Ošetřování/kontrola Amamix / Amaprop 3 z 52

4 Obsah 7.3 Utahovací momenty šroubů Poruchy: příčiny a odstranění Příslušná dokumentace Plán instalace Potvrzení o nezávadnosti Seznam hesel z 52 Amamix / Amaprop

5 Slovník pojmů Slovník pojmů Médium V souladu s účelem použití ponorného motorového míchadla označuje médium (zvané také čerpané médium) kapalinu obklopující míchadlo. Zpravidla se jedná o domácí a průmyslové odpadní vody a kaly. K přesnějšímu popisu média slouží údaje o obsahu plynu a pevných částic, o podílu a délce vláken a o chemickém složení a teplotě. s axiálním vrtulovým hydraulickým pohonem a chodem naprázdno. Potvrzení o nezávadnosti Potvrzení o nezávadnosti je prohlášení, že ponorné motorové míchadlo bylo řádně vyčištěno, takže jeho díly, které přicházejí do kontaktu s čerpaným médiem, už nepředstavují žádné ohrožení životního prostředí a zdraví. Ponorné motorové míchadlo Ponorná motorová míchadla jsou míchací zařízení s otevřeným ponorným motorem Amamix / Amaprop 5 z 52

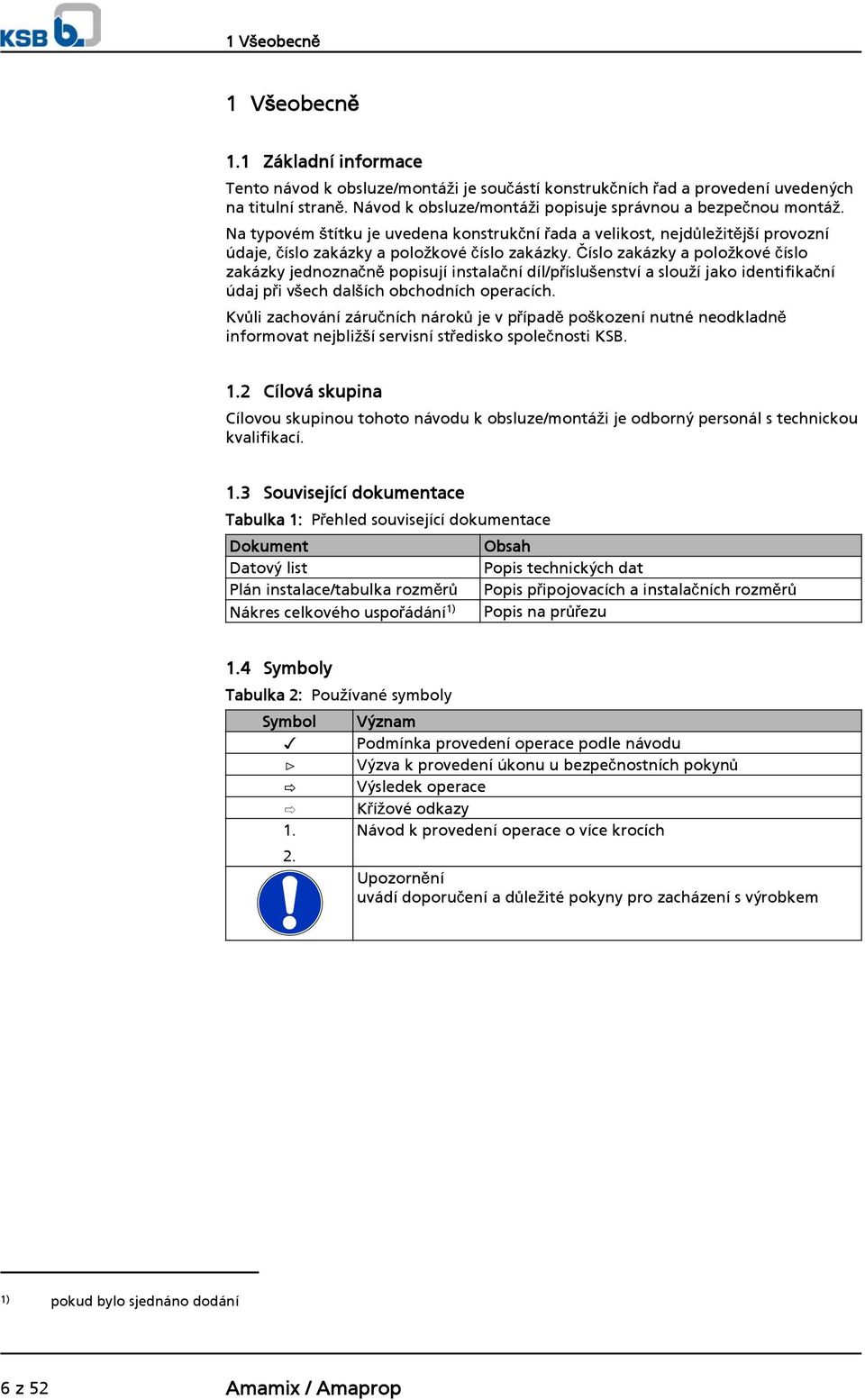

6 1 Všeobecně 1 Všeobecně 1.1 Základní informace Tento návod k obsluze/montáži je součástí konstrukčních řad a provedení uvedených na titulní straně. Návod k obsluze/montáži popisuje správnou a bezpečnou montáž. Na typovém štítku je uvedena konstrukční řada a velikost, nejdůležitější provozní údaje, číslo zakázky a položkové číslo zakázky. Číslo zakázky a položkové číslo zakázky jednoznačně popisují instalační díl/příslušenství a slouží jako identifikační údaj při všech dalších obchodních operacích. Kvůli zachování záručních nároků je v případě poškození nutné neodkladně informovat nejbližší servisní středisko společnosti KSB. 1.2 Cílová skupina Cílovou skupinou tohoto návodu k obsluze/montáži je odborný personál s technickou kvalifikací. 1.3 Související dokumentace Tabulka 1: Přehled související dokumentace Dokument Obsah Datový list Popis technických dat Plán instalace/tabulka rozměrů Popis připojovacích a instalačních rozměrů Nákres celkového uspořádání 1) Popis na průřezu 1.4 Symboly Tabulka 2: Používané symboly Symbol Význam Podmínka provedení operace podle návodu Výzva k provedení úkonu u bezpečnostních pokynů Výsledek operace Křížové odkazy Návod k provedení operace o více krocích Upozornění uvádí doporučení a důležité pokyny pro zacházení s výrobkem 1) pokud bylo sjednáno dodání 6 z 52 Amamix / Amaprop

7 2 Bezpečnost! NEBEZPEČÍ 2 Bezpečnost Všechna upozornění uvedená v této kapitole označují nebezpečí s vysokým stupněm rizika. 2.1 Označení výstražných informací Tabulka 3: Značení výstražných informací Symbol Vysvětlení! NEBEZPEČÍ NEBEZPEČÍ Toto signální slovo označuje nebezpečí s vysokým stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání.! VÝSTRAHA VÝSTRAHA Toto signální slovo označuje nebezpečí se středním stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání. POZOR POZOR Toto signální slovo označuje nebezpečí, jehož nerespektování může způsobit ohrožení stroje a jeho funkčnosti. Ochrana proti výbuchu Tento symbol informuje o ochraně před výbuchem v prostředích ohrožených výbuchem podle směrnice 94/9/ES (ATEX). Nebezpečný prostor Tento symbol označuje v kombinaci se signálním slovem nebezpečí, které může přivodit smrt nebo zranění. Nebezpečné elektrické napětí Tento symbol označuje v kombinaci se signálním slovem nebezpečí elektrického napětí a informuje o ochraně před elektrickým napětím. Poškození stroje Tento symbol označuje v kombinaci se signálním slovem POZOR nebezpečí pro stroj a jeho funkčnost. 2.2 Všeobecně Tento návod k obsluze/montáži obsahuje základní pokyny pro instalaci, provoz a údržbu, jejichž dodržování zaručuje bezpečné zacházení a zabraňuje poranění osob a hmotným škodám. Je třeba dodržovat bezpečnostní pokyny ve všech kapitolách. Návod k obsluze/montáži si příslušný odborný personál/provozovatel musí přečíst před montáží a uvedením zařízení do provozu a zcela mu porozumět. Obsah návodu k obsluze/montáži musí být pro odborný personál neustále k dispozici v místě používání. Za dodržení místních předpisů neuvedených v návodu k obsluze/montáži odpovídá provozovatel. 2.3 Používání v souladu s určením Stojan pro ponorná motorová míchadla se smí používat pouze v takových oblastech použití, které jsou popsány v platné dokumentaci. Stojan pro ponorná motorová míchadla se smí používat pouze v technicky bezvadném stavu. Stojan pro ponorná motorová míchadla se smí používat pouze v médiu uvedeném v datovém listu nebo v dokumentaci. Jiné způsoby použití, pokud nejsou uvedeny v datovém listu nebo v dokumentaci, konzultujte s výrobcem. Amamix / Amaprop 7 z 52

8 2 Bezpečnost Nikdy nepřekračujte přípustné hodnoty teploty atd., které jsou uvedeny v datovém listu nebo v dokumentaci. Řiďte se všemi bezpečnostními pokyny a pracovními postupy popsanými v tomto návodu k obsluze. 2.4 Kvalifikace a školení osob Personál musí mít pro montáž, obsluhu, údržbu a kontrolu příslušnou kvalifikaci. Provozovatel musí při montáži, obsluze, údržbě a kontrolách zařízení přesně stanovit oblast odpovědnosti, kompetence a kontroly personálu. Chybějící znalosti personálu je třeba doplnit školeními a zaučením, které bude provádět dostatečně kvalifikovaný odborný personál. V případě potřeby může školení provést provozovatel na základě pověření výrobce/dodavatele. Školení provádějte pouze pod dozorem odborného technického personálu. 2.5 Následky a nebezpečí při nedodržení návodu Nedodržení tohoto návodu k obsluze má za následek ztrátu nároků na záruku a náhradu škody. Nedodržení návodu může přivodit například následující rizika: ohrožení osob působením elektrických, teplotních, mechanických a chemických vlivů nebo výbuchem, selhání důležitých funkcí výrobku, selhání předepsaných metod ošetřování a údržby, ohrožení životního prostředí úniky nebezpečných látek. 2.6 Bezpečnost práce Kromě bezpečnostních pokynů uvedených v tomto návodu a použití k určenému účelu platí následující bezpečnostní předpisy: předpisy o bezpečnosti a ochraně zdraví při práci, bezpečnostní a provozní předpisy, předpisy o ochraně před výbuchem, bezpečnostní předpisy pro zacházení s nebezpečnými látkami, platné normy a zákony. 2.7 Nepovolené způsoby provozu Stojan pro ponorná motorová míchadla nikdy neprovozujte mimo rozsah mezních hodnot uvedených v datovém listu a v návodu k obsluze/montáži. Provozní bezpečnost dodaného stojanu pro ponorná motorová míchadla je zaručena jenom při používaní v souladu s jeho určením. 8 z 52 Amamix / Amaprop

9 3 Přeprava / průběžné uskladnění / likvidace 3 Přeprava / průběžné uskladnění / likvidace 3.1 Přeprava NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími nebo převrženými součástmi! Poškození stojanu pro ponorná motorová míchadla! Pro upevnění prostředku k uchycení břemena používejte pouze stanovené závěsné body. Nikdy nepoužívejte řetězy, popř. zvedací lana dodaná spolu s agregátem jako prostředky na uchycení břemene. Zvedací lana nebo řetězy bezpečně zavěste na závěsné body a na jeřáb. Stojan pro ponorná motorová míchadla při přepravě s paletou i bez ní vždy postavte na pevný, rovný podklad. Pro čtyřhrannou trubku použijte vhodný prostředek k uchycení břemena. Přeprava Stojan pro ponorná motorová míchadla přepravujte ve vodorovné poloze v originálním obalu (stojan pro ponorná motorová míchadla a agregát je přivázán k paletě), jak je uvedeno na obrázku. Stojan pro ponorná motorová míchadla přepravujte pomocí vysokozdvižného vozíku nebo zvedací plošiny s dostatečnou nosností. Vyobrazení 1: Přeprava stojanu pro ponorná motorová míchadla Zvedání Stojan pro ponorná motorová míchadla zvedejte jeřábem s dostatečnou nosností. NEBEZPEČÍ Výkyv během zvedání Ohrožení života padajícími nebo převrženými součástmi Stojan pro ponorná motorová míchadla postavte pouze na pevný, rovný podklad. Prostředky k uchycení břemena nechte zavěšené. 1. Zvedací lano nebo řetěz zavěste na jeřáb. 2. Zvedací lano nebo řetěz držte v napnuté poloze. 3. Zvedněte stojan pro ponorná motorová míchadla. 3.2 Skladování/konzervace Pokud má uvedení do provozu proběhnout až po delší době od dodání, doporučujeme následující opatření: Amamix / Amaprop 9 z 52

10 3 Přeprava / průběžné uskladnění / likvidace POZOR Poškození při uskladnění působením vlhkosti, nečistot nebo škůdců Znečištění stojanu pro ponorná motorová míchadla! Při uskladnění venku stojan pro ponorná motorová míchadla a příslušenství vodotěsně zakryjte. Stojan pro ponorná motorová míchadla skladujte v suchu, bez otřesů a pokud možno v originálním obalu. Zabraňte vniknutí dešťové vody a nečistot. Chraňte zařízení před mrazem. Zařízení nevystavujte přímému slunečnímu záření. (Negativní vliv na vlastnosti materiálu) Tabulka 4: Okolní podmínky při uskladnění Okolní podmínka Hodnota Relativní vlhkost 5 % až 85 % (bez kondenzace) Okolní teplota -10 C až +50 C 3.3 Zaslání zpět 1. Stojan pro ponorná motorová míchadla důkladně propláchněte a vyčistěte, zvláště v případě škodlivých, výbušných, horkých nebo jiných rizikových médií. 2. Pokud byl stojan pro ponorná motorová míchadla používán v médiích, jejichž zbytky spolu se vzdušnou vlhkostí způsobují poškození korozí nebo při kontaktu s kyslíkem vzplanou, musí se stojan pro ponorná motorová míchadla dodatečně neutralizovat a vysušit ošetřením inertním plynem bez obsahu vody. 3. Ke stojanu pro ponorná motorová míchadla musí být vždy přiloženo kompletně vyplněné prohlášení o nezávadnosti. Je bezpodmínečně nutné uvádět provedená bezpečnostní a dekontaminační opatření. UPOZORNĚNÍ V případě potřeby lze potvrzení o nezávadnosti stáhnout z této internetové adresy: Likvidace VÝSTRAHA Čerpaná média škodící zdraví Ohrožení osob a životního prostředí! Stojany pro ponorná motorová míchadla, které se používají ve zdraví škodlivých médiích, musejí být dekontaminovány. Zachyťte promývací kapalinu a zlikvidujte ji. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých látek. 1. Demontujte stojan ponorného motorového míchadla.při demontáži sbírejte proplachovací tekutiny a tekutá maziva. 2. Třiďte materiál, např. na: kovy plasty 3. Likvidaci provádějte podle místních předpisů, popř. materiály odevzdejte k řízené likvidaci. 10 z 52 Amamix / Amaprop

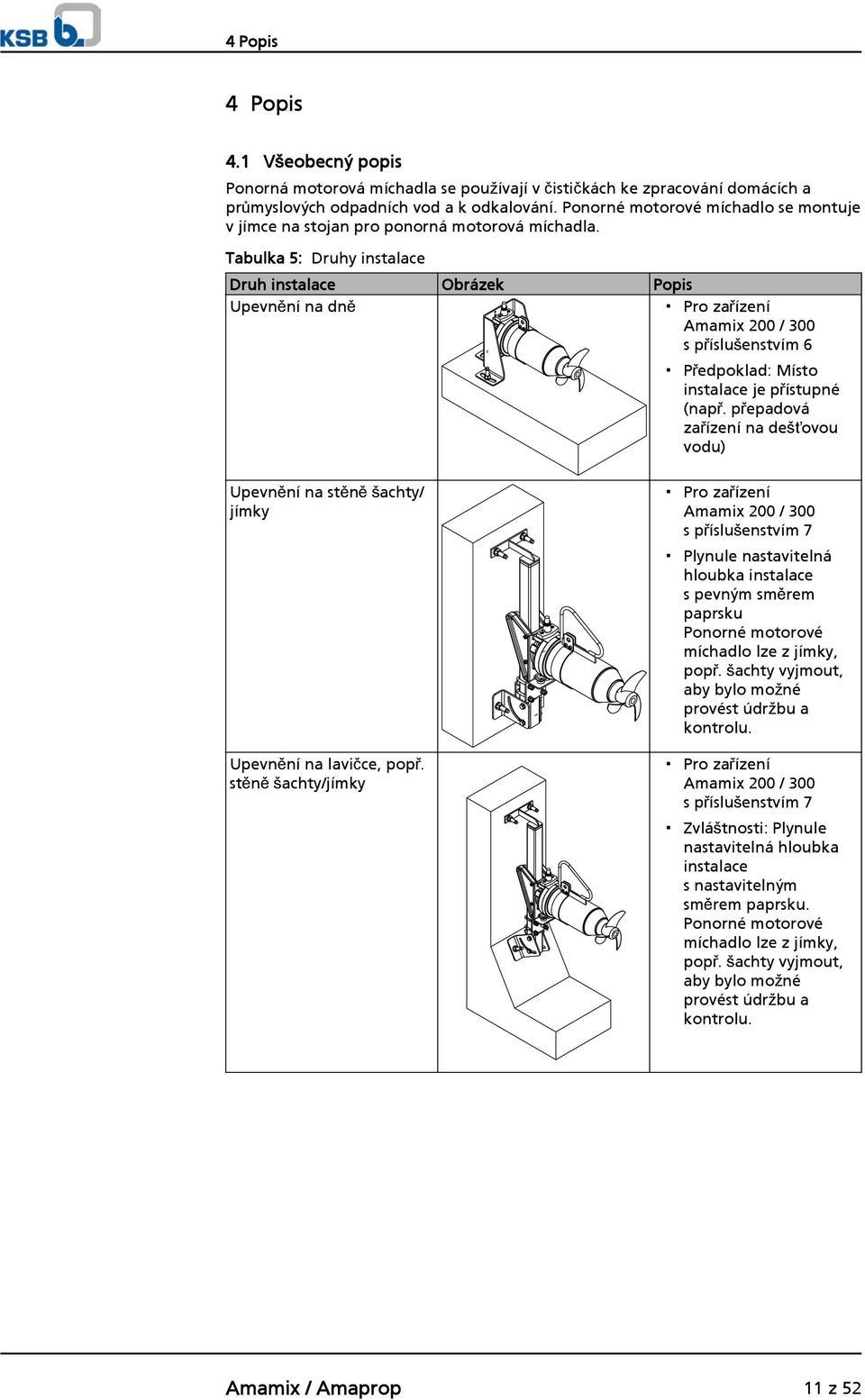

11 4 Popis 4 Popis 4.1 Všeobecný popis Ponorná motorová míchadla se používají v čističkách ke zpracování domácích a průmyslových odpadních vod a k odkalování. Ponorné motorové míchadlo se montuje v jímce na stojan pro ponorná motorová míchadla. Tabulka 5: Druhy instalace Druh instalace Obrázek Popis Upevnění na dně Pro zařízení Amamix 200 / 300 s příslušenstvím 6 Předpoklad: Místo instalace je přístupné (např. přepadová zařízení na dešťovou vodu) Upevnění na stěně šachty/ jímky Upevnění na lavičce, popř. stěně šachty/jímky Pro zařízení Amamix 200 / 300 s příslušenstvím 7 Plynule nastavitelná hloubka instalace s pevným směrem paprsku Ponorné motorové míchadlo lze z jímky, popř. šachty vyjmout, aby bylo možné provést údržbu a kontrolu. Pro zařízení Amamix 200 / 300 s příslušenstvím 7 Zvláštnosti: Plynule nastavitelná hloubka instalace s nastavitelným směrem paprsku. Ponorné motorové míchadlo lze z jímky, popř. šachty vyjmout, aby bylo možné provést údržbu a kontrolu. Amamix / Amaprop 11 z 52

12 4 Popis Druh instalace Obrázek Popis Upevnění na stěně šachty/ jímky a na rovném dně jímky (0 0,5 zešikmení) Pro zařízení Amamix a Amaprop 1000 s příslušenstvím 22 Upevnění na stěně šachty/ jímky a na vhodném dně jímky (0,5 10 zešikmení) Zvláštnosti: Plynule nastavitelná hloubka instalace s nastavitelným směrem paprsku. Ponorné motorové míchadlo lze z jímky, popř. šachty vyjmout, aby bylo možné provést údržbu a kontrolu. Pro zařízení Amamix a Amaprop 1000 s příslušenstvím 22 Zvláštnosti: Plynule nastavitelná hloubka instalace s nastavitelným směrem paprsku. Ponorné motorové míchadlo lze z jímky, popř. šachty vyjmout, aby bylo možné provést údržbu a kontrolu. Upevnění na stěně šachty/ jímky a na šikmém dně jímky nebo na stěně šachty/jímky(10 90 zešikmení) Pro zařízení Amamix a Amaprop 1000 s příslušenstvím 22 Zvláštnosti: Plynule nastavitelná hloubka instalace s nastavitelným směrem paprsku. Ponorné motorové míchadlo lze z jímky, popř. šachty vyjmout, aby bylo možné provést údržbu a kontrolu. 12 z 52 Amamix / Amaprop

13 4 Popis Druh instalace Obrázek Popis S podpěrou ze střední Při hloubkách instalace trubky pro vodicí trubku >6 m S adaptérem sklonu Pro zařízení Amamix a Amaprop 1000 Umožňuje nastavení 40 v 10 krocích nahoru nebo dolů (u zařízení Amamix 600 G sklon 15, popř. 30 nahoru nebo dolů) 4.2 Konstrukční uspořádání Typ Stojan pro ponorná motorová míchadla k upevnění na dno, korunu nebo stěnu jímky Upevn ění Upevnění stojanu pro ponorná motorová míchadla na jímce (jakost betonu min. C20/25 podle DIN 1045) pomocí spojovacích kotev Druh instalace Příslušenství 6 Příslušenství 7 Příslušenství 22 ( Kapitola 4.1 Strana 11) Provedení 4.3 Konstrukce a funkce Přísluš enství 6 Stojan pro ponorná motorová míchadla obsahuje stojan k montáži na dno jímky Materiál nebo Přísluš enství 7 a 22 Stojan pro ponorná motorová míchadla se skládá z čtyřhranné vodicí trubky, horního a spodního držáku a přídržného úhelníku. Materiál nebo Čtyřhranná trubka Pro zařízení Amamix 200 / 300: Průměr 60 x 60, tloušťka stěny 3 mm Pro zařízení Amamix 400 / 600: Průměr 100 x 100, tloušťka stěny 5 mm Amaprop 1000: Průměr 100 x 100, tloušťka stěny 5 mm Amamix / Amaprop 13 z 52

14 4 Popis Funkce Stojan pro ponorná motorová míchadla dokáže pojmout všechny síly a momenty z provozu ponorného motorového míchadla a odvést je do základu. 4.4 Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: St andardní příslušen ství u př íslušenst ví 6 Stojan k upevnění na dno Spojovací kotva Stand ardní pří slušenstv í u přísl ušenství 7 Spojovací kotva Čtyřhranná vodicí trubkapříp. s prodloužením čtyřhranné vodicí trubky Dolní držák pro montáž na stěně šachty/jímky nebo na lavičce Horní držák Přídržný úhelník 14 z 52 Amamix / Amaprop

15 4 Popis Držák Provedení C, popř. provedení G Zpravidla upevněn na agregátu Stand ardní pří slušenstv í u přísl ušenství 22 Spojovací kotva Čtyřhranná vodicí trubkapříp. s prodloužením čtyřhranné vodicí trubky Dolní držákpři montáži na rovné dno jímky (0 0,5 ) Provedení 60 x 60, popř. 100 x 100 mm Dolní držákpři montáži na vhodné dno jímky (0,5 10 ) Dolní držákpři montáži na šikmé dno jímky nebo na stěnu šachty/jímky (10 90 ) Horní držák Provedení 60 x 60, popř. 100 x 100 mm Přídržný úhelník Provedení 60 x 60, popř. 100 x 100 mm Amamix / Amaprop 15 z 52

16 4 Popis Držák Provedení C, provedení G, popř. Amaprop 1000 s jednotlivými kolečky Zpravidla již z výroby namontován na agregátu Zvláš tní přísl ušenství střední podpěr a pro vod icí trubk u Zvláš tní přísl ušenství nosná s pojka ( po uze zaříz ení Amami x) Při použití adaptéru sklonu se upevní pomocí nosné spony na agregát, je zpravidla namontována z výroby Zvláš tní přísl ušenství pojistn ý třmen ( pouze zař ízení Ama mix) Pomocí nosné spony upevněn na agregátu, je zpravidla namontován z výroby Zvláš tní přísl ušenství adaptér sklonu ( pouze zař ízení Ama mix) Je zpravidla namontován z výroby mezi víko tělesa motoru a držák 16 z 52 Amamix / Amaprop

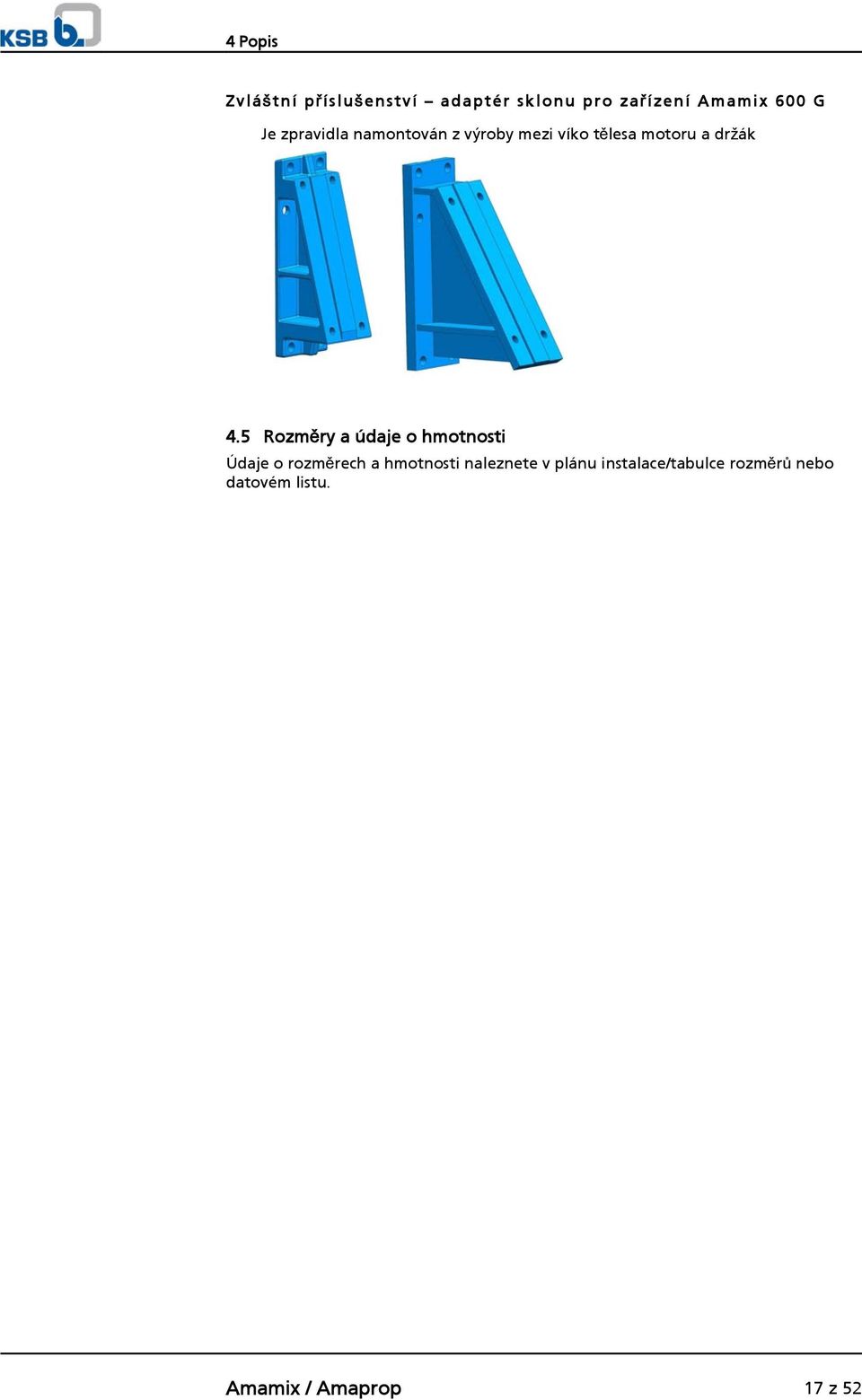

17 4 Popis Zvláš tní přísl ušenství adaptér sklonu p ro zaříze ní Amamix 600 G Je zpravidla namontován z výroby mezi víko tělesa motoru a držák 4.5 Rozměry a údaje o hmotnosti Údaje o rozměrech a hmotnosti naleznete v plánu instalace/tabulce rozměrů nebo datovém listu. Amamix / Amaprop 17 z 52

18 5 Instalace/montáž 5 Instalace/montáž 5.1 Bezpečnostní předpisy NEBEZPEČÍ Nesprávná instalace v prostředí ohroženém explozí Nebezpečí výbuchu! Poškození stojanu pro ponorná motorová míchadla! Dodržujte místní platné předpisy o ochraně proti výbuchu. Respektujte údaje v datovém listu a na typovém štítku. 5.2 Předpoklady K montáži stojanu pro ponorná motorová míchadla jsou třeba: Alespoň dva montéři Vhodné zvedací zařízení dostatečné nosnosti se schválenými vázacími prostředky Vrtačka s vrtákem z tvrdokovu (lépe vrták na odlité díry) Ø 18 mm, hloubka otvoru 125 mm pro dolní a horní držák čtyřhranné vodicí trubky Ø 12 mm, hloubka otvoru 90 mm pro upevnění vyvazovacího pacholete Kovový vrták Ø 13 mm k přípravě čtyřhranné vodicí trubky Stlačený vzduch k vyfouknutí otvorů Plochý, popř. očkový klíč pro šroub se šestihrannou hlavou M12 (otvor klíče 19), M16 (otvor klíče 24) Momentový klíč (maximálně do 150 Nm) Rozbrušovací pila ke zkrácení čtyřhranné vodicí trubky 5.3 Kontrola před zahájením instalace Příprava místa instalace VÝSTRAHA Instalace na nezpevněné a nenosné základy Poranění osob a hmotné škody! Dodržte dostatečnou pevnost betonu (min. třída C20/25) pro betonový základ podle DIN Stojan pro ponorná motorová míchadla osazujte pouze na již ztuhlé betonové základy. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku. 1. Zkontrolujte stavební uspořádání. Stavební uspořádání musí být připraveno v souladu s rozměry z tabulky rozměrů / plánu instalace. 2. Očistěte povrch betonu, v případě potřeby použijte koště a odstraňte případné volné součásti. 18 z 52 Amamix / Amaprop

19 5 Instalace/montáž 5.4 Montáž stojanu pro ponorná motorová míchadla Příprava montážní polohy 1. Podle nákresu zařízení označte v jímce montážní polohu. Vyobrazení 2: Označení montážní polohy Instalace stojanu pro ponorná motorová míchadla příslušenství Instalace a upevnění stojanu pro ponorná motorová míchadla Vyobrazení 3: Instalace a upevnění stojanu pro ponorná motorová míchadla Montážní poloha je připravená. ( Kapitola Strana 19) 1. Postavte stojan pro ponorná motorová míchadla na označené místo. 2. Vyvrtejte otvory pro spojovací kotvy. 3. Do otvorů zasuňte maltové patrony. 4. Pomocí závitové tyče rozlomte maltové patrony v otvorech. Kvůli době tuhnutí pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 5. Přišroubujte držáky se spojovací kotvou. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 6. Utáhněte spojovací kotvu. Utahovací moment: 60 Nm 7. Namontujte pojistné matice a utáhněte je Instalace stojanu pro ponorná motorová míchadla příslušenství Příprava vodicí trubky 1. V případě potřeby označte potřebnou délku vodicí trubky. 2. Na vhodném pracovišti vodicí trubku uřízněte kolmo na požadovanou délku. Amamix / Amaprop 19 z 52

20 5 Instalace/montáž 3. Řezné hrany začistěte. 4. Do vodicí trubky vyvrtejte otvory pro dolní držák, jak je uvedeno na obrázku ,5 12,5 Ø 13 Vyobrazení 4: Příprava vodicí trubky Montáž dolního držáku Vyobrazení 5: Montáž dolního držáku Montážní poloha je připravená. ( Kapitola Strana 19) 1. Postavte dolní držák na označené místo. 2. Vyvrtejte otvory pro spojovací kotvy. 3. Do otvorů zasuňte maltové patrony. 4. Pomocí závitové tyče rozlomte maltové patrony v otvorech. Kvůli době tuhnutí pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 5. Přišroubujte držák se spojovacími kotvami. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 6. Utáhněte spojovací kotvu. Utahovací moment: 60 Nm 7. Namontujte pojistné matice a utáhněte je. 20 z 52 Amamix / Amaprop

21 5 Instalace/montáž Instalace a upevnění vodicí trubky Vyobrazení 6: Instalace a upevnění vodicí trubky Vodicí trubka je zkrácena na příslušnou délku. ( Kapitola Strana 19) Dolní držák je namontován. ( Kapitola Strana 20) 1. Nasaďte vodicí trubku do dolního držáku. 2. Přišroubujte dolní držák na vodicí trubku Montáž horního držáku na vodicí trubku Vyobrazení 7: Montáž horního držáku na vodicí trubku Vodicí trubka je zkrácena na příslušnou délku. Vodicí trubka je nainstalována a upevněna pomocí dolního držáku. 1. Na vodicí trubku nasaďte horní držák. 2. Vyvrtejte otvory pro spojovací kotvy. 3. Do otvorů zasuňte maltové patrony. 4. Pomocí závitové tyče rozlomte maltové patrony v otvorech. Kvůli době tuhnutí pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 5. Přišroubujte držák se spojovacími kotvami. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 6. Utáhněte spojovací kotvu. (Utahovací moment 60 Nm) Amamix / Amaprop 21 z 52

22 5 Instalace/montáž Montáž přídržného úhelníku Vyobrazení 8: Montáž přídržného úhelníku Vodicí trubka je nainstalovaná a upevněná. ( Kapitola Strana 21) 1. Přídržný úhelník upevněte na vodicí trubce pomocí třmenových šroubů M12 a pojistných matic.přitom dodržujte vzdálenost od dna. ( Kapitola 9.1 Strana 35) Instalace stojanu pro ponorná motorová míchadla příslušenství Příprava vodicí trubky 1. Označte si potřebnou délku vodicí trubky (Zohledněte polohu střední podpěry.) 2. Na vhodném pracovišti vodicí trubku uřízněte kolmo na požadovanou délku. 3. Řezné hrany začistěte Montáž dolního držáku Vyobrazení 9: Montáž dolního držáku Montážní poloha je připravená. ( Kapitola Strana 19) 1. Postavte dolní držák na označené místo. 2. Vyvrtejte otvory pro spojovací kotvy. 3. Pomocí závitové tyče rozlomte maltové patrony v otvorech. Kvůli době tuhnutí pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 4. Přišroubujte držáky se spojovací kotvou. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 5. Utáhněte spojovací kotvu. Utahovací moment: 60 Nm 6. Namontujte pojistné matice a utáhněte je. 22 z 52 Amamix / Amaprop

23 5 Instalace/montáž Instalace a upevnění vodicí trubky Vyobrazení 10: Instalace a upevnění vodicí trubky Vodicí trubka je zkrácena na příslušnou délku. ( Kapitola Strana 22) Dolní držák je namontován. ( Kapitola Strana 22) 1. Nasaďte vodicí trubku na dolní držák. (Vodicí trubka není k dolnímu držáku přišroubovaná.) Montáž střední podpěry na vodicí trubku (volitelně) Vyobrazení 11: Montáž střední podpěry na vodicí trubku Hloubka instalace >6 m. 1. Sejměte vodicí trubku z dolního držáku. 2. Vodicí trubku položte na vhodné montážní místo. 3. Rozřízněte vodicí trubku ve výšce polohy střední podpěry. 4. Řezné hrany začistěte. 5. Nasaďte polovinu vodicí trubky na dolní držák. 6. Do vodicí trubky nasaďte střední podpěru. 7. Vyvrtejte otvory pro spojovací kotvy. 8. Střední podpěru přišroubujte na stěnu jímky. 9. Druhou polovinu vodicí trubky nasaďte na střední podpěru. Amamix / Amaprop 23 z 52

24 5 Instalace/montáž Montáž horního držáku na vodicí trubku Vyobrazení 12: Montáž horního držáku na vodicí trubku Vodicí trubka je zkrácena na příslušnou délku. Vodicí trubka je nainstalována a upevněna pomocí dolního držáku. 1. Na vodicí trubku nasaďte horní držák. 2. Vyvrtejte otvory pro spojovací kotvy. 3. Přišroubujte horní držák Montáž přídržného úhelníku Vyobrazení 13: Montáž přídržného úhelníku Vodicí trubka je nainstalovaná a upevněná. ( Kapitola Strana 23) 1. Přídržný úhelník upevněte na vodicí trubce pomocí třmenových šroubů a pojistných matic.přitom dodržujte vzdálenost od dna. ( Kapitola 9.1 Strana 35) 5.5 Montáž ponorného motorového míchadla na stojan Montáž držáku Zpravidla je držák 732 při dodání ponorného motorového míchadla již namontován. 24 z 52 Amamix / Amaprop

25 5 Instalace/montáž Vyobrazení 14: Montáž držáku na ponorné motorové míchadlo Držák 732 ještě není namontován na ponorném motorovém míchadle. 1. Držák 732 namontujte pomocí 4 šroubů s vnitřním šestihranem na víko tělesa motoru Montáž adaptéru sklonu (volitelně) Zpravidla je držák 732 a adaptér sklonu 82-5 při dodání ponorného motorového míchadla již namontován. U zařízení Amamix 600 G je mezi držák a víko tělesa motoru z výroby namontován klínový odlitek (úhel 15, popř. 30 ) a je nalakován společně s agregátem Vyobrazení 15: Montáž adaptéru sklonu a držáku na ponorné motorové míchadlo Držák 732 a adaptér sklonu 82-5 ještě není namontován na ponorném motorovém míchadle. 1. Adaptér sklonu 82-5 namontujte pomocí 4 šroubů s vnitřním šestihranem na víko tělesa motoru 812. Na obrázku je uvedena verze se sklonem nahoru. Pro verzi se sklonem dolů musejí být oba úhelníky adaptéru sklonu namontovány otočené o Držák 732 namontujte pomocí šroubů s vnitřním šestihranem na adaptér sklonu 82-5 tak, aby byl příslušný úhelník nastaven nahoru nebo dolů Montáž nosné spony, nosné spojky a pojistného třmenu a) Amamix direkt s nosnou sponou b) Amamix direkt s nosnou spojkou Amamix / Amaprop 25 z 52

26 5 Instalace/montáž c) Amamix direkt s pojistným třmenem d) Amaprop 1000 s nosnou spojkou Nosná spona, nosná spojka nebo pojistný třmen jsou zpravidla namontovány na ponorném motorovém míchadle v poloze těžiště již z výroby. 1. Ponorné motorové míchadlo nainstalujte podle obrázku. 2. Nosnou sponu, nosnou spojku nebo pojistný třmen namontujte pomocí šroubů se šestihrannou hlavou. Dodržujte utahovací momenty šroubů! ( Kapitola 7.3 Strana 33) Přeprava ponorného motorového míchadla NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími součástmi! Poškození ponorného motorového míchadla! Pro upevnění prostředku na uchycení břemene používejte stanovené závěsné body (závěsné oko nebo třmen). Nikdy nezvedejte ponorné motorové míchadlo za elektrické přípojné vedení. Nikdy nepoužívejte zvedací lana dodaná spolu s agregátem jako prostředky na uchycení břemene. Zvedací lana bezpečně zavěste na ponorné motorové míchadlo a na jeřáb. Chraňte elektrické přípojné vedení před poškozením. Při zvedání dodržte dostatečnou bezpečnostní vzdálenost. Ponorné motorové míchadlo přepravujte, jak je znázorněno na obrázku. 26 z 52 Amamix / Amaprop

27 5 Instalace/montáž Přeprava pomocí nosné spony Přeprava pomocí nosné spojky Přeprava pomocí pojistného třmenu Přeprava pomocí nosné spojky Závěsný bod Závěsný bod na pojistném třmenu slouží ke spuštění celého agregátu pomocí namontovaného pojistného třmenu do jímky podél svisle nainstalované čtyřhranné vodicí trubky. ~5 ~5 ~5 Vyobrazení 16: Šikmá poloha cca 5 ~0 Vyobrazení 17: Šikmá poloha cca 0 Amamix / Amaprop 27 z 52

28 5 Instalace/montáž Aby zvedání/spuštění proběhlo hladce, musí se u zařízení Amamix nastavit šikmá poloha cca 5 2) (vrtule nahoru), u zařízení Amaprop 1000 šikmá poloha cca 0. Je-li úhlová poloha odlišná, je třeba upravit závěsný bod. Úprav a závěsn ého bodu 1. Mírně povolte šrouby na nosné sponě Nosnou sponu posuňte podle stávající šikmé polohy. POZOR Volné nebo příliš uvolněné šroubové spoje Poškození instalačních součástí během provozu Dodržujte utahovací momenty šroubů. 3. Všechny šrouby opět utáhněte. Dodržujte utahovací momenty šroubů! ( Kapitola 7.3 Strana 33) 4. Opět zkuste zavěsit zařízení. Pokud je zařízení v úhlu cca 5, popř. 0 2), nalezli jste správné těžiště Zvedací lano Ke zvednutí/spuštění agregátu pomocí zvedacího zařízení můžete zvedací lano upevnit také přímo na pojistném třmenu v závěsném bodu. POZOR Volná vyvěšená zvedací lana Poškození agregátu, instalačních součástí nebo zvedacího zařízení! Zvedací lano musí být stále mírně napnuté. Případně použijte napínač lana/vyvazovací pachole, popř. vhodné upevnění lana. ( Kapitola Strana 30) Aby během míchání nedošlo k poškození zvedacího lana, musí zvedací lano zůstat stále lehce napnuté Upevnění ponorného motorového míchadla na stojan Přísl ušenství 6 Stojan pro ponorná motorová míchadla je namontován. ( Kapitola 5.4 Strana 19) 1. Umístěte ponorné motorové míchadlo na stojan. 2. Přišroubujte ponorné motorové míchadlo na stojan. Přísl ušenství 7 a přísl ušenství 22 Stojan pro ponorná motorová míchadla je namontován. ( Kapitola 5.4 Strana 19) Na ponorném motorovém míchadle je namontována nosná spona, nosná spojka nebo pojistný třmen. Poloha těžiště je nastavena. 1. Zavěste ponorné motorové míchadlo a umístěte ho nad čtyřhrannou vodicí trubku. 2. Ponorné motorové míchadlo nasuňte shora na čtyřhrannou vodicí trubku. 3. Spouštějte ponorné motorové míchadlo podél čtyřhranné vodicí trubky do jímky, dokud se pryžový doraz na držáku ponorného motorového míchadla nenasune na přídržný úhelník a ponorné motorové míchadlo se nedostane do své pracovní polohy. 2) Při použití adaptéru sklonu se šikmá poloha odpovídajícím způsobem změní 28 z 52 Amamix / Amaprop

29 5 Instalace/montáž UPOZORNĚNÍ Abyste příště našli polohu ponorného motorového míchadla snadněji, označte si zvedací lano ve výšce terénu Upevnění a uvolnění elektrického přípojného vedení Vyobrazení 18: Upevnění a uvolnění elektrického přípojného vedení 1 Upevňovací karabinka 2 Držák kabelu POZOR Volně položené elektrické přípojné vedení Poškození elektrického přípojného vedení listem vrtule! Napnuté elektrické přípojné vedení upevněte na okraj jímky. Pokud je to možné, mělo by být elektrické přípojné vedení upevněno cca 0,8 metru z boku čtyřhranné vodicí trubky na okraji jímky, aby se elektrické přípojné vedení neodíralo o čtyřhrannou vodicí trubku a nepoškodilo se. 1. Umístěte držák kabelu na okraji jímky na elektrické přípojné vedení a pomocí karabinky ho upevněte na vhodném místě (např. zábradlí) nebo na šroubu s okem. 2. Před utažením šroubů držáku kabelu veďte napnuté elektrické přípojné vedení k okraji jímky. Dávejte pozor, aby se elektrické přípojné vedení neodřelo (popř. dejte na hranu jímky podložku) Upevnění zvedacího lana POZOR Volně visící zvedací lana Poškození zvedacích lan listem vrtule! U stacionárních jeřábů v montážní poloze musí být zvedací lano během provozu ponorného motorového míchadla napnuté s minimálním prověšením u lanového navijáku Montáž/manipulace se zvedacím zařízením (jeřáb) Pokud je součástí dodávky jeřáb, je pro montáž a manipulaci s jeřábem závazný přiložený návod k obsluze od výrobce jeřábu. Amamix / Amaprop 29 z 52

30 5 Instalace/montáž Montáž napínače lana/vyvazovacího pacholete Vyobrazení 19: Napínač lana/vyvazovací pachole (SP) U přenosných jeřábů, které jsou součástí dodávky společnosti KSB, odstraňte po spuštění ponorného motorového míchadla do jímky zvedací lano (Ø 5 mm) z lanového navijáku zvedacího zařízení, zajistěte ho napínačem lana/vyvazovacím pacholetem a naviňte ho. POZOR Volné nebo volně visící zvedací lano Nebezpečí různých škod, např. poškození zvedacího lana listem vrtule! Bezpečné upevnění zvedacího lana. Zvedací lano v pracovní poloze odlehčete, ale upevněte ho bez většího prověšení. Při upevňování dodržujte utahovací momenty šroubů. 1. Umístěte napínač lana/vyvazovací pachole na okraj jímky (např. pod úrovní terénu) a upevněte ho spojovacími kotvami M10 x 130 nebo šrouby M Volný konec zvedacího lana veďte třmenovým šroubem napínače lana a celé ho protáhněte. 3. Zvedací lano zajistěte třmenovým šroubem M5. Dodržujte utahovací momenty šroubů! ( Kapitola 7.3 Strana 33) 4. Zvedací lano omotejte kolem obou plechových úhelníků. 5. Pomocí druhého třmenového šroubu M5 zajistěte zvedací lano proti nechtěnému odmotání z vyvazovacího pacholete. Dodržujte utahovací momenty šroubů! ( Kapitola 7.3 Strana 33) Napínač lana/vyvazovací pachole můžete alternativně upevnit také na zábradlí. 30 z 52 Amamix / Amaprop

31 6 Uvedení do provozu / odstavení z provozu 6 Uvedení do provozu / odstavení z provozu 6.1 Uvedení do provozu K uvedení zařízení do provozu musí být zajištěny následující body: Stojan pro ponorná motorová míchadla musí být nainstalován podle předpisů. Všechna šroubení jsou utažena podle předpisů. Byly zkontrolovány všechny body návodu k obsluze ponorného motorového míchadla. 6.2 Odstavení z provozu VÝSTRAHA Čerpaná média škodící zdraví Ohrožení osob a životního prostředí! Stojany pro ponorná motorová míchadla, které se používají ve zdraví škodlivých médiích, musejí být dekontaminovány. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých látek. Uvede ní stojan u pro pon orná moto rová mích adla mimo provoz Jsou dodrženy bezpečnostní předpisy. 1. Vyčistěte stojan pro ponorná motorová míchadla. 2. Proveďte údržbu. Amamix / Amaprop 31 z 52

32 7 Ošetřování / údržba 7 Ošetřování / údržba 7.1 Bezpečnostní předpisy Provozovatel je povinen zajistit provádění veškerých údržbářských prací, kontroly a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. NEBEZPEČÍ Vznik jisker při provádění údržby Nebezpečí výbuchu! Údržbu ponorných motorových míchadel s ochranou proti výbuchu provádějte mimo oblast ohroženou explozí. NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími součástmi! Poškození ponorného motorového míchadla! Pro upevnění prostředku na uchycení břemene používejte stanovené závěsné body (závěsné oko nebo třmen). Nikdy nezvedejte ponorné motorové míchadlo za elektrické přípojné vedení. Nikdy nepoužívejte zvedací lana dodaná spolu s agregátem jako prostředky na uchycení břemene. Zvedací lana bezpečně zavěste na ponorné motorové míchadlo a na jeřáb. Chraňte elektrické přípojné vedení před poškozením. Při zvedání dodržte dostatečnou bezpečnostní vzdálenost. VÝSTRAHA Neúmyslné zapnutí ponorného motorového míchadla Nebezpečí poranění pohyblivými konstrukčními díly! Práce na ponorném motorovém míchadle provádějte pouze při odpojení elektrických přípojek. Zajistěte ponorné motorové míchadlo proti neúmyslnému zapnutí. VÝSTRAHA Zdraví škodlivá nebo horká média Nebezpečí zranění! Dodržujte zákonná ustanovení. Přijměte opatření na ochranu osob a životního prostředí. Dekontaminujte ponorná motorová míchadla, která se používají ve zdraví škodlivých médiích. UPOZORNĚNÍ Pro opravu ponorných motorových míchadel vybavených ochranou proti výbuchu platí zvláštní předpisy. Přestavby a změny ponorných motorových míchadel mohou nepříznivě ovlivnit ochranu proti výbuchu. Jsou proto přípustné pouze po dohodě s výrobcem. UPOZORNĚNÍ Vytvořením plánu údržby lze s minimálními náklady na údržbu předejít nákladným opravám a dosáhnout bezporuchového a spolehlivého fungování zařízení. 32 z 52 Amamix / Amaprop

33 7 Ošetřování / údržba UPOZORNĚNÍ Pro veškerou údržbu, opravy a montážní práce je popř. k dispozici servis společnosti KSB. Kontaktní adresy lze zjistit v přiloženém seznamu adres: Addresses nebo na internetové adrese Zabraňte jakémukoliv použití síly v souvislosti s demontáží a montáží ponorného motorového míchadla. Vizuální kontrola Kontrola utahovacích momentů šroubů 7.2 Ošetřování/kontrola Vizuální kontrola stojanu pro ponorná motorová míchadla a upevnění v podlaze (spojovací kotvy). U naplněné jímky: Zkontrolujte potřebné vlastnosti horního držáku. Zkontrolujte potřebné vlastnosti nosné spojky, popř. pojistného třmenu a s nimi spojených dílů z hlediska opotřebení. Zkontrolujte pevné šroubení závěsu (byl takto dodán). Zkontrolujte stav pružné tvarovky mezi horním držákem a vodicí trubkou. Zkontrolujte usazení všech šroubení a spojovacích kotev. U vypuštěné jímky: Vizuální kontrola stojanu pro ponorná motorová míchadla a případně střední podpěry. Kontrola upevnění v podlaze pomocí spojovacích kotev a pojistných matic. Kontrola stavu čtyřhranné trubky a dosedacích ploch agregátu. Zkontrolujte usazení a zatížení přídržného úhelníku. Zkontrolujte, zda jsou všechna šroubení utažená podle předepsaných utahovacích momentů šroubů. 7.3 Utahovací momenty šroubů Tabulka 6: Utahovací momenty šroubů Závit Utahovací moment [Nm] M5 7 M8 17 M10 35 M12 60 M Amamix / Amaprop 33 z 52

34 8 Poruchy: příčiny a odstranění A B C D 8 Poruchy: příčiny a odstranění Ponorné motorové míchadlo nevytváří žádné proudění Příliš malé proudění Obtížná montáž, popř. demontáž ponorného motorového míchadla Ponorné motorové míchadlo běží neklidně a hlučně A B C D Možná příčina Odstranění X Vrtule zničila prověšené elektrické přípojné vedení Vyměňte elektrické přípojné vedení a uvolněte ho podle předpisů X Šikmá poloha vodicí trubky Je nutná kontrola, oprava a vypuštění jímky X Nesprávné upevnění stojanu pro ponorná Je nutná kontrola, oprava a vypuštění jímky motorová míchadla X Nesprávné upevnění ponorného motorového míchadla na stojanu Je nutná kontrola, oprava a vypuštění jímky 34 z 52 Amamix / Amaprop

35 9 Příslušná dokumentace 9 Příslušná dokumentace 9.1 Plán instalace Instalace příslušenství 6 Amamix 200 / 300 K trvalému upevnění na dně jímky (konstrukční velikosti 400 a 600 na zvláštní objednávku) 207 ØD H A B M min 1 min Nmin Vyobrazení 20: Instalace příslušenství 6 Amamix 200 / 300 Tabulka 7: Instalace příslušenství 6 Amamix 200 / 300 Ø D H 1 min A B M min N min , Amamix / Amaprop 35 z 52

36 9 Příslušná dokumentace Instalace příslušenství 7 Amamix 200 / 300 K výškově nastavitelnému upevnění na stěně jímky nahoře a dole L x 60 x ØD Mmin H 1 min N min Vyobrazení 21: Instalace příslušenství 7 Amamix 200 / 300 Tabulka 8: Rozměrové schéma Ø D Materiál tělesa H 1 L M min N min 200 G C G C z 52 Amamix / Amaprop

37 9 Příslušná dokumentace Instalace příslušenství 7 Amamix 200 / 300 K výškově nastavitelnému upevnění na stěně jímky nahoře a na lavičce dole L x60x3 20 ØD Mmin H1 min N min Vyobrazení 22: Instalace příslušenství 7 Amamix 200 / 300 Tabulka 9: Rozměrové schéma Ø D Materiál tělesa H 1 L M min N min 200 G C G C Amamix / Amaprop 37 z 52

38 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na dně jímky dole L 60x60x3 200 Ø D M 65 1 min L min H 160 N min Vyobrazení 23: Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) Tabulka 10: Tabulka rozměrů Ø D Materiál tělesa H 1 min L M min N min 200 G C G C G C z 52 Amamix / Amaprop

39 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a stěně jímky nebo šikmém dně dole (10 90 ). 160 L x60x3 Ø D M H1 200 N Vyobrazení 24: Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) Tabulka 11: Tabulka rozměrů Ø D Materiál tělesa H 1 min L M min N min 200 G C G C Amamix / Amaprop 39 z 52

40 9 Příslušná dokumentace Ø D Materiál tělesa H 1 min L M min N min 400 G C z 52 Amamix / Amaprop

41 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) Střední podpěra pro vodicí trubku 60 x 60 x 3 při větších hloubkách instalace L 60x60x3 200 Ø D M 65 1 min L min H 160 N min Vyobrazení 25: Instalace příslušenství 22 Amamix 200 / 300 / 400 (kromě konstrukční velikosti 4135) Tabulka 12: Tabulka rozměrů Ø D Materiál tělesa H 1 min L M min N min 200 G C G C G C Amamix / Amaprop 41 z 52

42 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na rovném dně jímky dole. 160 L x100x5 65 H 1 min Ø D M 160 min Nmin Vyobrazení 26: Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 Tabulka 13: Rozměrové schéma Ø D Materiál tělesa H 1 min L max M min N min 400 G C G C z 52 Amamix / Amaprop

43 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na šikmém dně dole (0,5 10 ). 160 L x100x H 1 min M min 160 Nmin Vyobrazení 27: Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 Tabulka 14: Rozměrové schéma Ø D Materiál tělesa H 1 min L max M min N min 400 G C G C Amamix / Amaprop 43 z 52

44 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na stěně jímky nebo šikmém dně dole (10 90 ). 160 L x100x5 H 1 min M min Nmin Vyobrazení 28: Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 Tabulka 15: Rozměrové schéma Ø D Materiál tělesa H 1 min L max M min N min 400 G C G C z 52 Amamix / Amaprop

45 9 Příslušná dokumentace Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 Střední podpěra pro vodicí trubku 100 x 100 x 5 při větších hloubkách instalace x100x5 300 L L M min 65 H 1 min N min Vyobrazení 29: Instalace příslušenství 22 Amamix 400 (pouze konstrukční velikost 4135) / 600 Tabulka 16: Rozměrové schéma Ø D Materiál tělesa H 1 min L max M min N min 400 G C G C Amamix / Amaprop 45 z 52

46 9 Příslušná dokumentace Plán instalace příslušenství 22 Amaprop 1000 K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na rovném dně jímky dole (0 0,5 ) x 100 x Ø Vyobrazení 30: Plán instalace příslušenství 22 Amaprop 1000 Tabulka 17: Rozměrové schéma Ø D Materiál H 1 min L M min N min tělesa 1000 G z 52 Amamix / Amaprop

47 9 Příslušná dokumentace Plán instalace příslušenství 22 Amaprop 1000 K horizontálně vychýlitelnému a výškově nastavitelnému upevnění na stěně jímky nahoře a na šikmém dně jímky dole (0,5 10 ) x 100 x 5 Ø N min 64 Mmin 120 H1 min Vyobrazení 31: Plán instalace příslušenství 22 Amaprop 1000 Tabulka 18: Rozměrové schéma Ø D Materiál H 1 min L M min N min tělesa 1000 G Amamix / Amaprop 47 z 52

48 9 Příslušná dokumentace Instalace s nastavením sklonu nahoru Pro příslušenství 22 Amamix L O T O S O H O L O T O S O H O Vyobrazení 32: Nastavení sklonu nahoru Tabulka 19: Nastavení sklonu nahoru 0, 10, 20, 30, 40 Konstrukční velikost Úhel = 0 Úhel = 10 Úhel = 20 Úhel = 30 Úhel = 40 H O L O S O T O H O L O S O T O H O L O S O T O H O L O S O T O H O L O S O T O V2... / / C2... / / C29.../ / C32... / C37.../ / C41... / C57.../ C63... / Přípustný úhel sklonu / max. 30 Tabulka 20: Nastavení sklonu nahoru 0, 15, 30 Konstrukční velikost Úhel = 0 Úhel = 15 Úhel = 30 H O L O S O T O H O L O S O T O H O L O S O T O C57.../ C63... / / z 52 Amamix / Amaprop

49 9 Příslušná dokumentace Instalace s nastavením sklonu dolů Pro příslušenství 22 Amamix H U T U L U S U Vyobrazení 33: Nastavení sklonu dolů Tabulka 21: Nastavení sklonu nahoru 0, 10, 20, 30, 40 Konstrukční velikost Úhel = 0 Úhel = 10 Úhel = 20 Úhel = 30 Úhel = 40 H U L O S U T U H U L U S U T U H U L U S U T U H U L U S U T U H U L U S U T U V2... / < L L L L / C2... / < L L L / C29.../ / L L C32... / C37.../ / L L L C41... / C57.../ C63... / Přípustný úhel sklonu / pouze max. 30 Tabulka 22: Nastavení sklonu nahoru 0, 15, 30 Konstrukční velikost Úhel = 0 Úhel = 15 Úhel = 30 H U L U S U T U H U L U S U T U H U L U S U T U C57.../C63... / / Amamix / Amaprop 49 z 52

50 10 Potvrzení o nezávadnosti 10 Potvrzení o nezávadnosti Typ... Číslo zakázky/ Položkové číslo zakázky 3)... Datum dodání... Oblast použití:... Čerpané médium 3) :... Zakroužkujte správnou variantu 3) : radioaktivní výbušné leptavé jedovaté zdraví škodlivé biologicky nebezpečné mírně vznětlivé neškodné Důvod vrácení 3) :... Poznámky: Ponorné motorové míchadlo/příslušenství bylo před zasláním/poskytnutím pečlivě vypuštěno a zvenčí a zevnitř vyčištěno. Zvláštní bezpečnostní opatření nejsou při další manipulaci nutná. Jsou nutná následující bezpečnostní opatření, která se týkají vymývacích médií, zbytkových tekutin a likvidace: Potvrzujeme, že výše uvedené údaje jsou správné a úplné a zásilka vyhovuje zákonným ustanovením Místo, datum a podpis Adresa Firemní razítko 3) Povinné údaje 50 z 52 Amamix / Amaprop
