1 Ponorné motorové čerpadlo Amarex KRT Konstrukční velikost DN 100 až DN 700 4pólové: 35 4_N až 350 4_N 6pólové: 32 6_N až 480 6_N 8pólové: 26 8_N až 400 8_N 10pólové: 40 10_N až _N 12pólové: _N až _N Návod k obsluze/montáži Číslo materiálu:

2 Impressum Návod k obsluze/montáži Amarex KRT Originální návod k obsluze Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB Aktiengesellschaft, Frankenthal

3 Obsah Obsah 1 Všeobecně Základní informace Montáž nezkompletovaných strojů Cílová skupina Související dokumentace Symbolika Bezpečnost Označení výstražných informací Všeobecně Používání v souladu s určením Kvalifikace a školení personálu Následky a nebezpečí při nedodržení návodu Bezpečná práce Bezpečnostní pokyny pro provozovatele / obsluhu Bezpečnostní pokyny pro údržbu, inspekci a montáž Nedovolený způsob použití Pokyny k ochraně proti výbuchu Přeprava Položení čerpacího agregátu Zvedání čerpacího agregátu Popis Všeobecný popis Název Typový štítek Konstrukční uspořádání Druhy instalace Konstrukce a funkce Očekávané hodnoty hlučnosti (pouze pro suchou instalaci druh instalace D) Rozsah dodávky Rozměry a údaje o hmotnosti Instalace/montáž Bezpečnostní předpisy Kontrola před zahájením instalace Instalace čerpadlového agregátu Elektrické zapojení Uvedení do provozu / odstavení z provozu Uvedení do provozu Hranice provozního rozsahu zařízení...46 Amarex KRT 3 od 110

4 Obsah 6.3 Odstavení z provozu/konzervace/uskladnění Opětovné uvedení do provozu Servis a údržba Bezpečnostní předpisy Ošetřování/kontrola Vyprázdnění a čištění Demontáž čerpadlového agregátu Montáž čerpacího agregátu Utahovací momenty Disponibilita náhradních dílů Poruchy: Příčiny a odstranění Příslušné podklady Nákresy celkového uspořádání Schémata elektrického zapojení Spáry ochrany proti výbuchu u nevýbušných motorů Schémata montáže mechanické ucpávky Prohlášení o shodě ES Potvrzení o nezávadnosti od 110 Amarex KRT

5 Slovník pojmů Slovník pojmů Bloková konstrukce Motor je upevněn přes přírubu nebo lucernu přímo na čerpadlo Čerpací agregát Hydraulika Kompletní čerpací agregát tvořený čerpadlem, pohonem, komponentami a součástmi příslušenství Část čerpadla, ve které se kinetická energie přeměňuje v tlakovou energii Plocha štěrbin bezpečná proti výbuchu Povrch částí těles, které u motorů s ochranou proti výbuchu ve smontovaném stavu tvoří štěrbinu zabezpečenou proti průšlehu. Potvrzení o nezávadnosti Potvrzení o nezávadnosti je prohlášení zákazníka v případě odeslání zpět výrobci, že výrobek byl řádně vyprázdněn, takže jeho díly, které přichází do kontaktu s čerpaným médiem, již nepředstavují žádné ohrožení životního prostředí a zdraví. Sací/přívodní potrubí Potrubí, které je připojeno k sacímu hrdlu Výtlačné potrubí Potrubí, které je připojeno k výtlačnému hrdlu Zásuvná jednotka Čerpadlo bez tělesa čerpadla; nezkompletovaný stroj Amarex KRT 5 od 110

6 1 Všeobecně 1 Všeobecně Tabulka 1: Oblast použití návodu k obsluze 1.1 Základní informace Tento návod k obsluze je součástí konstrukčních řad a provedení uvedených na titulní straně (podrobné údaje viz následující tabulka). Konstrukční velikost Tvary oběžného kola Materiálové provedení Šedá litina Průmyslové materiály G G1 G2 GH 1) H 1) C1 1) C2 1) K K K K K E, F, K E, F, K F, K F F, K F, K F, K F, K K K E, F, K E, F, K F, K F F, K F, K F, K F, K K K K - K K K K K K K - K K K K K K K - K K K K K K K - K E, K E, K K - K K K K K K K K K K K K K K K K K K K K K K - K K K K K K K - K K K K K K K K K K K K K K K - K K K K K K K - K K K K K K K - K - K K K K K - K - K K K K K K K K K K - K - K K K K K - K - K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K Návod k obsluze popisuje správné a bezpečné užívání zařízení ve všech provozních fázích. Na typovém štítku je uvedena konstrukční řada a velikost, nejdůležitější provozní data, číslo zakázky a položkové číslo zakázky. Číslo zakázky a položkové číslo zakázky jednoznačně popisují čerpací agregát a slouží jako identifikační údaj při všech dalších obchodních operacích. 1) Ne pro čerpací agregáty s chladicím systémem 6 od 110 Amarex KRT

7 1 Všeobecně Kvůli zachování záručních nároků je v případě poškození nutné neodkladně informovat nejbližší servisní středisko společnosti KSB. 1.2 Montáž nezkompletovaných strojů Při montáži nezkompletovaných strojů KSB dodaných společností je třeba se řídit příslušnými podkapitolami o ošetřování/údržbě. 1.3 Cílová skupina Cílovou skupinou tohoto návodu k obsluze je odborný personál s technickou kvalifikací. ( Kapitola 2.4 Strana 9) 1.4 Související dokumentace Tabulka 2: Přehled související dokumentace Dokument Datový list Plán instalace/tabulka rozměrů Hydraulická charakteristika Nákres celkového uspořádání 2) Dodací dokumentace 2) Seznamy náhradních dílů 2) Doplňkový návod k obsluze 2) Obsah Popis technických údajů čerpacího agregátu Popis připojovacích a instalačních rozměrů pro čerpací agregát, hmotnosti Charakteristiky dopravní výšky, čerpaného množství, účinnosti a příkonu Popis čerpacího agregátu na průřezu Návody k obsluze a další dokumentace k příslušenství a integrovaným součástem stroje Popis náhradních dílů např. pro speciální příslušenství U příslušenství a/nebo integrovaných částí stroje se řiďte dokumentací příslušného výrobce. 1.5 Symbolika Tabulka 3: Používané symboly Symbol Význam Podmínka provedení operace podle návodu Výzva k provedení úkonu u bezpečnostních pokynů Výsledek operace Křížové odkazy Návod k provedení operace o více krocích Upozornění uvádí doporučení a důležité pokyny pro zacházení s výrobkem 2) Pokud byl sjednán rozsah dodávky Amarex KRT 7 od 110

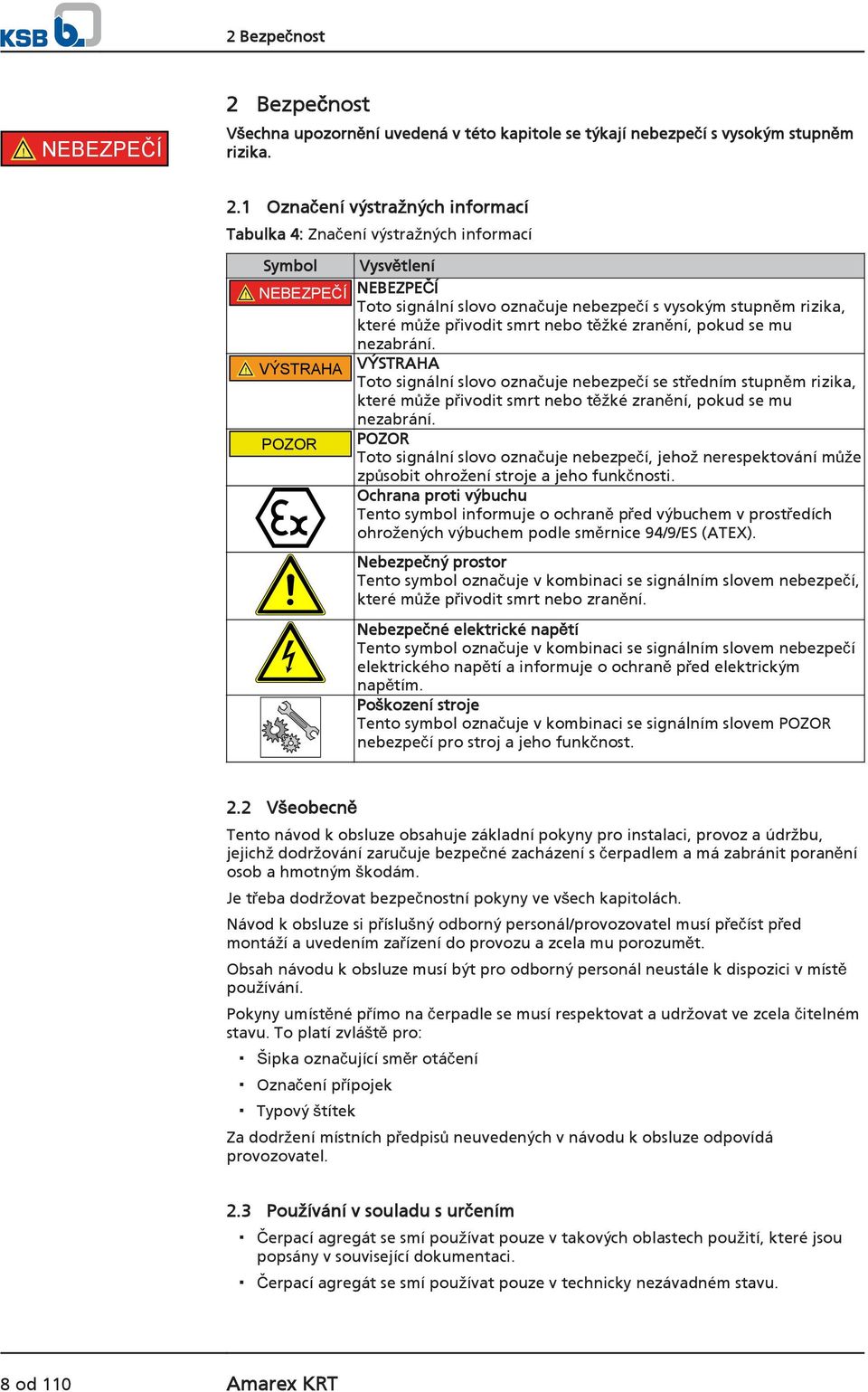

8 2 Bezpečnost! NEBEZPEČÍ 2 Bezpečnost Všechna upozornění uvedená v této kapitole se týkají nebezpečí s vysokým stupněm rizika. 2.1 Označení výstražných informací Tabulka 4: Značení výstražných informací Symbol Vysvětlení! NEBEZPEČÍ NEBEZPEČÍ Toto signální slovo označuje nebezpečí s vysokým stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání.! VÝSTRAHA VÝSTRAHA Toto signální slovo označuje nebezpečí se středním stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání. POZOR POZOR Toto signální slovo označuje nebezpečí, jehož nerespektování může způsobit ohrožení stroje a jeho funkčnosti. Ochrana proti výbuchu Tento symbol informuje o ochraně před výbuchem v prostředích ohrožených výbuchem podle směrnice 94/9/ES (ATEX). Nebezpečný prostor Tento symbol označuje v kombinaci se signálním slovem nebezpečí, které může přivodit smrt nebo zranění. Nebezpečné elektrické napětí Tento symbol označuje v kombinaci se signálním slovem nebezpečí elektrického napětí a informuje o ochraně před elektrickým napětím. Poškození stroje Tento symbol označuje v kombinaci se signálním slovem POZOR nebezpečí pro stroj a jeho funkčnost. 2.2 Všeobecně Tento návod k obsluze obsahuje základní pokyny pro instalaci, provoz a údržbu, jejichž dodržování zaručuje bezpečné zacházení s čerpadlem a má zabránit poranění osob a hmotným škodám. Je třeba dodržovat bezpečnostní pokyny ve všech kapitolách. Návod k obsluze si příslušný odborný personál/provozovatel musí přečíst před montáží a uvedením zařízení do provozu a zcela mu porozumět. Obsah návodu k obsluze musí být pro odborný personál neustále k dispozici v místě používání. Pokyny umístěné přímo na čerpadle se musí respektovat a udržovat ve zcela čitelném stavu. To platí zvláště pro: Šipka označující směr otáčení Označení přípojek Typový štítek Za dodržení místních předpisů neuvedených v návodu k obsluze odpovídá provozovatel. 2.3 Používání v souladu s určením Čerpací agregát se smí používat pouze v takových oblastech použití, které jsou popsány v související dokumentaci. Čerpací agregát se smí používat pouze v technicky nezávadném stavu. 8 od 110 Amarex KRT

9 2 Bezpečnost Čerpací agregát se nesmí používat v částečně smontovaném stavu. Čerpací agregát smí čerpat pouze ta média, která jsou popsána v datovém listu nebo v dokumentaci k příslušnému typu čerpadla. Čerpací agregát nikdy neprovozujte bez čerpaných médií. Dodržujte přípustné meze nepřetržitého provozu uvedené v datovém listu nebo v dokumentaci (Q min a Q max ) (možné škody: prasknutí hřídele, porucha ložiska, poškození mechanické ucpávky,...). Při čerpání nečištěné odpadní vody jsou pracovní body při nepřetržitém provozu v rozsahu 0,7 až 1,2 x Q opt, aby se minimalizovalo riziko ucpání/zadření. Vyhněte se trvalým pracovním bodům při silně snížených otáčkách ve spojení s malým čerpaným množstvím (< 0,7 Q opt ). Respektujte údaje v datovém listu nebo v dokumentaci o maximálním čerpaném množství (zabránění přehřátí, poškození mechanické ucpávky, kavitačnímu poškození, poškození ložisek...). Nepřiškrcujte průtok čerpacím agregátem na sací straně (zabránění kavitačnímu poškození). Jiné způsoby provozování, pokud nejsou uvedeny v datovém listu nebo v dokumentaci, konzultujte s výrobcem. Různé tvary oběžných kol používejte pouze pro níže uvedená čerpaná média. Volné oběžné kolo (tvar oběžného kola F) Použití pro tato čerpaná média: Čerpaná média s obsahem pevných částic, splétajících se příměsí a také plynových a vzduchových bublinek Uzavřené jednokanálové kolo (tvar oběžného kola E) Použití pro tato čerpaná média: čerpaná média s obsahem pevných částic a vláknitých příměsí Uzavřené vícekanálové kolo (tvar oběžného kola K) Použití pro tato čerpaná média: znečištěná čerpaná média s obsahem pevných částic, bez obsahu plynu a bez vláknitých příměsí Zabránění předvídatelnému nesprávnému použití Dodržujte potřebné minimální rychlosti k plnému otevření zpětných klapek, aby se zamezilo snížení tlaku/riziku ucpání. (Na potřebnou minimální rychlost průtoku / ztrátové součinitele se doptejte u výrobce.) Nikdy nepřekračujte přípustné hodnoty tlaku, teploty atd., které jsou uvedeny v datovém listu nebo v dokumentaci. Řiďte se všemi bezpečnostními pokyny a pracovními postupy popsanými v tomto návodu k obsluze. 2.4 Kvalifikace a školení personálu Personál musí mít pro přepravu, montáž, obsluhu, údržbu a kontrolu příslušnou kvalifikaci. Amarex KRT 9 od 110

10 2 Bezpečnost Provozovatel musí při přepravě, montáži, obsluze, údržbě a kontrolách zařízení přesně stanovit pro personál oblasti odpovědnosti, příslušnosti a kontroly. Chybějící znalosti personálu je třeba doplnit školeními a zaučením, které budou provádět dostatečně kvalifikovaní pracovníci. V případě potřeby může školení provést provozovatel na základě pověření výrobce/dodavatele. Školení pro práci s čerpadlem/čerpacím agregátem provádějte pouze pod dozorem odborného technického personálu. 2.5 Následky a nebezpečí při nedodržení návodu Nedodržení tohoto návodu k obsluze má za následek ztrátu nároků na záruku a náhradu škody. Nedodržení návodu může přivodit například následující rizika: ohrožení osob působením elektrických, teplotních, mechanických a chemických vlivů nebo výbuchem, selhání důležitých funkcí výrobku, selhání předepsaných metod ošetřování a údržby, ohrožení životního prostředí průsakem nebezpečných látek. 2.6 Bezpečná práce Kromě bezpečnostních pokynů uvedených v tomto návodu a použití k určenému účelu platí následující bezpečnostní předpisy: Předpisy o bezpečnosti a ochraně zdraví při práci, bezpečnostní a provozní předpisy Předpisy o ochraně proti výbuchu Bezpečnostní předpisy pro zacházení s nebezpečnými látkami Platné normy, směrnice a zákony 2.7 Bezpečnostní pokyny pro provozovatele / obsluhu Upevněte konstrukční ochranu proti dotyku na horkých, studených a pohyblivých součástech a zkontrolujte její funkčnost. Neodstraňujte ochranu proti dotyku během provozu. Poskytněte personálu ochranné vybavení a zajistěte používání tohoto vybavení. Průsaky (např. z hřídelového těsnění) nebezpečných čerpaných médií (např. výbušných, toxických, horkých) se musí odvádět tak, aby nedocházelo k jakémukoliv ohrožení osob a životního prostředí. Přitom je třeba dodržovat platné zákonné předpisy. Je třeba vyloučit ohrožení elektrickým proudem (podrobnosti viz předpisy platné v dané zemi a předpisy místních dodavatelů energie). Pokud vypnutím čerpadla nehrozí nebezpečí zvýšení potenciálu, pamatujte při instalaci čerpacího agregátu na ovládací prvek k nouzovému zastavení umístěný v bezprostřední blízkosti čerpadla/čerpacího agregátu. 2.8 Bezpečnostní pokyny pro údržbu, inspekci a montáž Přestavba nebo změny na čerpadle jsou přípustné pouze se souhlasem výrobce. Používejte výhradně originální díly nebo díly schválené výrobcem. Použití jiných dílů může vést ke ztrátě záruky a k důsledkům, které z toho plynou. Provozovatel je povinen zajistit provádění údržby, inspekce a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. Práce na čerpadle/čerpacím agregátu provádějte pouze při jeho klidovém stavu. Těleso čerpadla musí mít okolní teplotu. 10 od 110 Amarex KRT

11 2 Bezpečnost Těleso čerpadla musí být bez tlaku a vypuštěné. Je bezpodmínečně nutné dodržet postup odstavení čerpacího agregátu z provozu popsaný v návodu k obsluze. ( Kapitola 6.3 Strana 49) Dekontaminujte čerpadla, která čerpají média škodící zdraví. Bezprostředně po skončení prací opět upevněte, resp. uveďte do funkčního stavu bezpečnostní a ochranná zařízení. Před opětovným uvedením do provozu dodržte uvedené kroky pro uvádění do provozu. ( Kapitola 6.1 Strana 44) 2.9 Nedovolený způsob použití Čerpadlo/čerpací agregát nikdy neprovozujte mimo rozsah mezních hodnot uvedených v datovém listu a v návodu k obsluze. Provozní bezpečnost čerpadla/čerpacího agregátu je zaručena jenom při používaní v souladu s jeho určením.! NEBEZPEČÍ 2.10 Pokyny k ochraně proti výbuchu Pokyny k ochraně proti výbuchu, které jsou uvedeny v této kapitole, je naléhavě nutné dodržovat při provozu čerpadlového agregátu s ochranou proti výbuchu. Úseky tohoto návodu k obsluze označené vedle uvedeným symbolem platí pro čerpadlové agregáty s ochranou proti výbuchu i pro občasný provoz mimo oblasti ohrožené explozí. V prostředí ohroženém explozí se smí používat pouze taková čerpadla/čerpadlové agregáty, které mají příslušné označení a jsou k tomu podle datového listu uzpůsobeny. Pro provoz čerpadlového agregátu s ochranou proti výbuchu v souladu se směrnicí ES 94/9/ES (ATEX) platí zvláštní podmínky. K tomu především respektujte ty části tohoto návodu k obsluze označené vedle uvedeným symbolem. Ochrana proti výbuchu je zaručena jenom při používaní v souladu s určením. Nikdy nedopusťte překročení nebo nedosažení mezních hodnot uvedených v datovém listu a na typovém štítku. Bezpodmínečně zabraňte nepřípustným způsobům provozování Oprava Pro opravu čerpadel s ochranou proti výbuchu platí zvláštní předpisy. Přestavba anebo změna čerpacího agregátu může nepříznivě ovlivnit ochranu proti výbuchu, a proto je přípustná pouze po dohodě s výrobcem. Oprava u spár zabezpečených proti průšlehu se smí provádět pouze v souladu s konstrukčními pokyny výrobce. Oprava podle hodnot tabulek 1 a 2 normy EN není přípustná. Amarex KRT 11 od 110

12 3 Přeprava 3 Přeprava NEBEZPEČÍ Nevhodná přeprava Nebezpečí ohrožení života padajícími součástmi! Poškození čerpacího agregátu! Pro upevnění prostředku k uchycení břemena používejte stanovený závěsný bod (rukojeť čerpadla). Šrouby s okem zatěžujte jen svisle. Při bočním zatížení vyměňte šrouby s okem za vázací prostředky, které jsou pro takové směry zatížení přípustné. Nikdy nezvedejte čerpací agregát za připojovací kabel. Použijte zvedací řetěz / zvedací lano dodané spolu s agregátem výhradně ke spouštění, popř. zvedání čerpacího agregátu do čerpací šachty nebo z ní. Zvedací řetěz / zvedací lano bezpečně zavěste na čerpadlo a na jeřáb. Používejte jen zkontrolované, označené a povolené prostředky k uchycení břemena. Dodržujte regionální dopravní předpisy. Řiďte se pokyny v dokumentaci výrobce prostředků k uchycení břemena. Nosnost prostředku k uchycení břemena musí být větší než hmotnost uvedená na typovém štítku čerpacího agregátu určeného ke zvedání. Dále přihlédněte k tomu, abyste nepoškodili zvedané části zařízení. VÝSTRAHA Nesprávné zvedání, popř. položení čerpacích agregátů na zem Poranění osob a hmotné škody! Zabezpečte čerpací agregát vhodnými prostředky proti naklánění nebo převržení. U velkých čerpacích agregátů, pokud možno, používejte dvě zvedací zařízení (Zavěste na závěsný bod (motor) a výtlačné hrdlo.). Zabezpečte přípojná vedení proti pádu. Přepravní podkladovou konstrukci zabezpečte dalšími podložkami proti naklánění. Při zvedání dodržte dostatečnou bezpečnostní vzdálenost. VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. Čerpací agregát uvazujte a přepravujte tak, jak je znázorněno na obrázku. 12 od 110 Amarex KRT

13 3 Přeprava Obr. 1: Přeprava čerpacího agregátu pomocí prostředků k uchycení břemena 3.1 Položení čerpacího agregátu VÝSTRAHA Usazení čerpacího agregátu na nezpevněných a nerovných plochách Poranění osob a hmotné škody! Čerpací agregát usaďte ve svislé poloze s motorem nahoře pouze na pevný a rovný podklad. Usaďte čerpací agregát pouze na podklad s dostatečnou nosností. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění nebo převržení. Při údržbě a montáži může být nutné položit čerpací agregát do horizontální polohy. Čerpací agregáty s chladicím systémem (druhy instalace D a K): POZOR Nevhodná přeprava/nevhodné položení čerpacích agregátů s chladicím systémem Poškození chladicího systému! Nikdy nepokládejte čerpací agregáty na chladicí plášť ani neupevňujte na chladicí systém. Čerpací agregáty s chladicím systémem jsou odesílány s opěrnou patkou jako přepravní pojistkou. Amarex KRT 13 od 110

14 3 Přeprava Obr. 2: Položení čerpacího agregátu s opěrnou patkou 1 Opěrná patka 2 Dřevěná podložka Při pokládání čerpacího agregátu dodržujte tyto pokyny: Opěrná patka (1) Před položením čerpacího agregátu do horizontální polohy namontujte opěrnou patku (1) čerpadla. Položte čerpací agregát na opěrnou patku (1) a těleso čerpadla. Dřevěná podložka (2) Použijte dřevěnou podložku (2), aby se nepoškodil lak. Čerpací agregáty bez chladicího systému (druhy instalace P a S): Při pokládání čerpacího agregátu dodržujte tyto pokyny: Položte čerpací agregát na těleso čerpadla a přímo na okraj víka tělesa motoru. Použijte dřevěnou podložku, aby se nepoškodil lak. 3.2 Zvedání čerpacího agregátu Čerpací agregát v horizontální poloze se zvedá zavěšením zvedacího zařízení za upevňovací bod. Při zvedání se čerpadlo skutálí přes těleso čerpadla. Pod odvalovací body položte dřevěné podložky. 14 od 110 Amarex KRT

15 4 Popis 4 Popis 4.1 Všeobecný popis Čerpadlo k čerpání znečištěné odpadní vody s dlouhovlákennými a pevnými příměsmi, kapalin obsahujících vzduch a plyn, jakož i surovinový, aktivovaný a vyhnilý kal. 4.2 Název Příklad: Amarex KRT K /155 4 UN G-D IE3 Tabulka 5: Vysvětlení názvu Údaj Význam Amarex KRT Konstrukční řada K Tvar oběžného kola E Uzavřené jednokanálové kolo F Oběžné kolo s volným průchodem K Uzavřené vícekanálové kolo 150 Jmenovitý průměr výtlačného hrdla [mm] 500 Maximální jmenovitý průměr oběžného kola [mm] 155 Velikost motoru 4 Počet pólů 4, 6, 8, 10, 12 UN Provedení motoru UN Bez ochrany proti výbuchu, pro teploty čerpaného média do 40 C WN Bez ochrany proti výbuchu, pro teploty čerpaného média do 60 C XN Ochrana proti výbuchu podle standardů ATEX ll 2G T3 YN Ochrana proti výbuchu podle standardů ATEX ll 2G T4 G Materiálové provedení G Standardní provedení, šedá litina G1 jako G, avšak oběžné kolo z duplexní nerezové oceli G2 jako G, avšak oběžné kolo z tvrzené litiny GH jako G, avšak oběžné kolo a vložené těleso z tvrzené litiny D IE3 H C1 C2 Hydraulické konstrukční díly z tvrzené litiny Konstrukční díly přicházející do styku s čerpaným médiem z duplexní nerezové oceli, mechanická ucpávka s vlnovcem z elastomeru, šrouby z A4 Konstrukční díly přicházející do styku s čerpaným médiem z duplexní nerezové oceli, mechanická ucpávka s krytou pružinou, šrouby z materiálu Druh instalace S Stacionární mokrá instalace s lanovým nebo tyčovým vedením (bez chladicího pláště) D Stacionární suchá instalace, vertikální P Přenosná mokrá instalace K Stacionární mokrá instalace s lanovým nebo tyčovým vedením (s chladicím pláštěm) Klasifikace účinnosti motoru 3) Bez klasifikace účinnosti IE2, IE3 Volitelně klasifikace účinnosti podle IEC ) Neuvedeno Amarex KRT 15 od 110

16 4 Popis 4.3 Typový štítek a) b) TYPE No. Q KSB Aktiengesellschaft Frankenthal Amarex KRT / 80 4 UN G-S m³/h H 40 m 2010 TEMP. MAX. 40 C 929 kg Motor IP 68 SUBM. MAX. 30 m CLASS H K22 K ~ M.-No P 2 80 kw 400/690 V 50 Hz cos φ 0, min /992 A I A /I N 6,2 S1 S1 DE WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN EN WARNING - DO NOT OPEN WHEN ENERGIZED FR AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No ZN M TYPE No. Q KSB Aktiengesellschaft Frankenthal Amarex KRT / 80 4 XN G-S / II2G Ex dc IIBT3 450 m³/h H 40 m 2014 TEMP. MAX. 40 C 929 kg Motor IP 68 SUBM. MAX. 30 m CLASS H K22 K ~ M.-No P 2 80 kw 400/690 V 50 Hz cos φ 0, min /992 A I A /I N 6,2 S1 S II2G Ex d IIBT3 Gb IBExU 04 ATEX 1089X DE WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN EN WARNING - DO NOT OPEN WHEN ENERGIZED FR AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No ZN M Obr. 3: Typový štítek (příklad) a) standardní čerpací agregát b) čerpací agregát s ochranou proti výbuchu 1 Název 2 Číslo zakázky KSB 3 Průtok 4 Maximální teplota čerpaného média a okolní teplota 5 Ochrana 6 Typ motoru 7 Jmenovitý výkon 8 Jmenovité otáčky 9 Jmenovité napětí 10 Jmenovitý proud 11 dopravní výška 12 Rok výroby 13 Celková hmotnost 14 Maximální ponor 15 Tepelná třída izolace vinutí 16 Číslo motoru 17 Výkonový faktor v referenčním bodě 18 Jmenovitá frekvence 19 Provozní režim 20 Poměr rozběhového proudu 21 Označení Atex pro ponorný motor 22 Označení čerpacího agregátu s ochranou proti výbuchu 4.4 Konstrukční uspořádání Konstrukční velikost Zcela zaplavitelné ponorné motorové čerpadlo Není samonasávací Bloková konstrukce Tvar oběžného kola Různé tvary oběžných kol podle použití Hřídelové těsnění Dvě za sebou uložené mechanické ucpávky nezávislé na směru otáčení s kapalinovou předlohou Průsaková komora Uložení Na straně pohonu: Ložiska namazaná tukem na celou dobu životnosti Bezúdržbové Na straně čerpadla: Lze přimazávat Pohon Trojfázový asynchronní motor s kotvou nakrátko Motor integrovaný do čerpacího agregátu s ochranou proti výbuchu v nevýbušném provedení Ex d IIB. 16 od 110 Amarex KRT

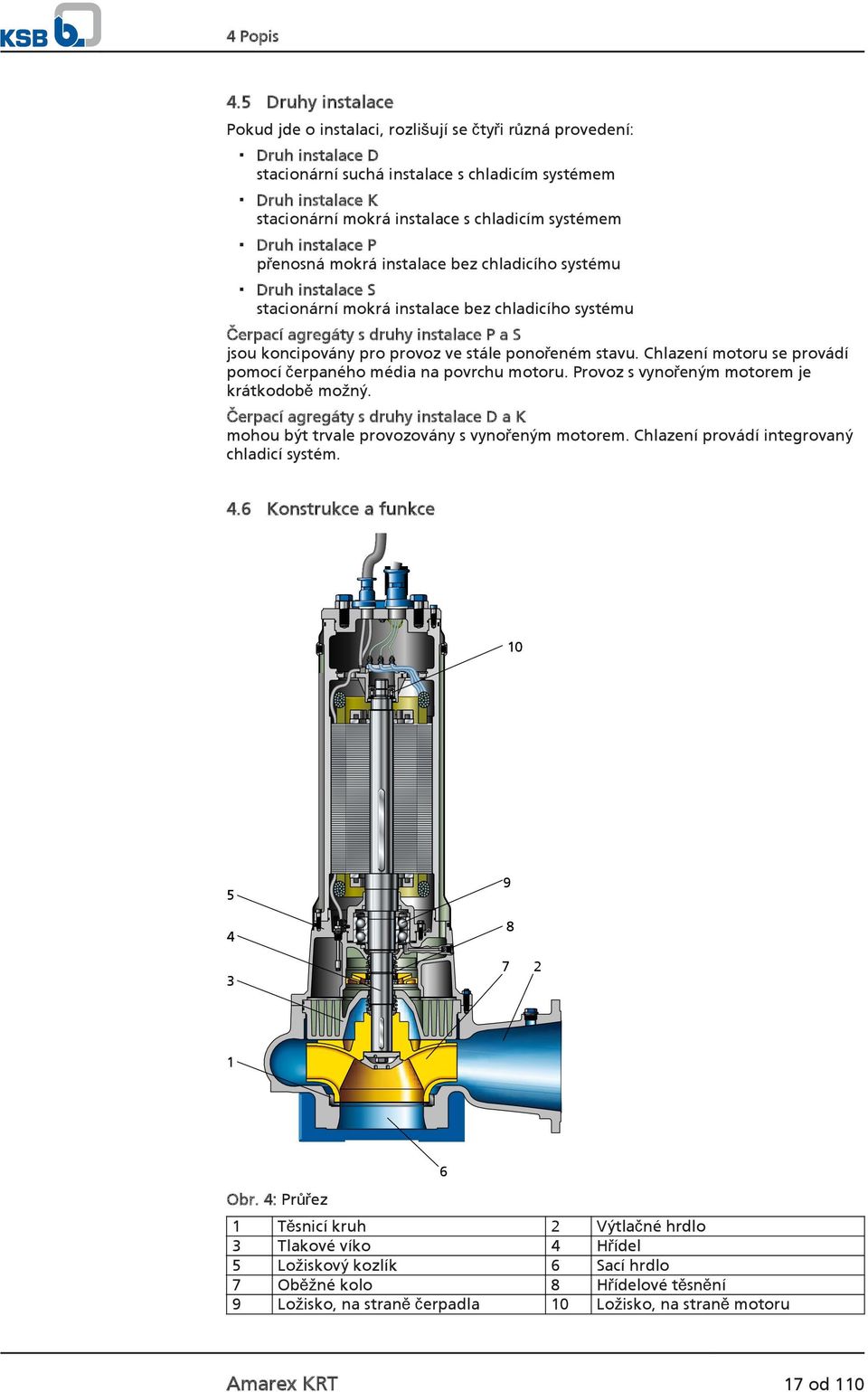

17 4 Popis 4.5 Druhy instalace Pokud jde o instalaci, rozlišují se čtyři různá provedení: Druh instalace D stacionární suchá instalace s chladicím systémem Druh instalace K stacionární mokrá instalace s chladicím systémem Druh instalace P přenosná mokrá instalace bez chladicího systému Druh instalace S stacionární mokrá instalace bez chladicího systému Čerpací agregáty s druhy instalace P a S jsou koncipovány pro provoz ve stále ponořeném stavu. Chlazení motoru se provádí pomocí čerpaného média na povrchu motoru. Provoz s vynořeným motorem je krátkodobě možný. Čerpací agregáty s druhy instalace D a K mohou být trvale provozovány s vynořeným motorem. Chlazení provádí integrovaný chladicí systém. 4.6 Konstrukce a funkce Obr. 4: Průřez Těsnicí kruh Tlakové víko Ložiskový kozlík Oběžné kolo Ložisko, na straně čerpadla Amarex KRT Výtlačné hrdlo Hřídel Sací hrdlo Hřídelové těsnění Ložisko, na straně motoru 17 od 110

18 4 Popis Provedení Funkce Těsnění Chladicí systém Čerpadlo je vybaveno axiálním vstupem proudění a radiálním výstupem proudění. Hydraulika je upevněna na prodloužené hřídeli motoru. Hřídel je vedena ve společném uložení. Čerpané médium vstupuje axiálně do čerpadla sacím hrdlem (6) a je urychleno rotujícím oběžným kolem (7) směrem ven. Při proudění v tělese čerpadla se kinetická energie čerpaného média přeměňuje na tlakovou energii a čerpané médium je vedeno k výtlačnému hrdlu (2), jímž vytéká z čerpadla. Zpětnému proudění čerpaného média z tělesa do sacího hrdla se zabraňuje těsnicím kruhem (1). Hydraulika je na zadní straně oběžného kola omezena tlakovým víkem (3), kterým je vedena hřídel (4). Průchod hřídele víkem je vůči okolnímu prostředí utěsněn hřídelovým těsněním (8). Hřídel je uložena ve valivých ložiscích (9 a 10), která jsou uchycena ložiskovým kozlíkem (5). Ten je spojen s tělesem čerpadla a/nebo tlakovým víkem. Čerpadlo je utěsněno dvěma těsněními kluzným kroužkem, která jsou nezávislá na směru otáčení a jsou umístěna za sebou. Komora tekutého maziva mezi těsněními slouží ke chlazení a mazání těsnění kluzným kroužkem. Čerpací agregáty s druhy instalace K a D mají integrovaný chladicí systém motoru. Díky vnitřní cirkulaci se teplo motoru odvádí přes tlakové víko k čerpanému médiu. Chladicí kapalina slouží k ochraně proti korozi a mrazu a zároveň také k mazání mechanických ucpávek. 4.7 Očekávané hodnoty hlučnosti (pouze pro suchou instalaci druh instalace D) Tabulka 6: Hladina akustického tlaku na měřicí ploše L pa 4) Jmenovitý výkon P N 1500 min ¹ 1000/750 min ¹ 600/500 min ¹ [kw] [db] [db] [db] / /55/ / /125/ / /160/ /175/ /200/ /230/ / / / / / / Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: Stacionární mokrá instalace (druhy instalace K a S) Kompletní čerpadlový agregát s elektrickým přípojným vedením Uchycení pomocí těsnicího a upevňovacího materiálu Zvedací lano, zvedací řetěz nebo pojistný třmen (volitelně) Konzola s upevňovacím materiálem 4) Měřeno v 1m vzdálenosti od obrysu čerpadla (podle DIN 45635, část 1 a 24) 18 od 110 Amarex KRT

19 4 Popis Patní koleno s čisticím otvorem a upevňovacím materiálem Vodicí lano (vodicí tyče nejsou součástí dodávky společnosti KSB) Stacionární suchá instalace (druh instalace D) Kompletní čerpadlový agregát s elektrickým přípojným vedením Patní koleno s čisticím otvorem a upevňovacím materiálem nebo vstupní oblouk s čisticím otvorem Přenosná mokrá instalace (druh instalace P) Kompletní čerpadlový agregát s elektrickým přípojným vedením Základová deska, popř. stojan čerpadla s upevňovacím materiálem Zvedací lano, zvedací řetěz nebo pojistný třmen (volitelně) Součástí dodávky je samostatný typový štítek. Tento štítek viditelně upevněte mimo místo montáže (např. na rozvaděči, potrubí, konzole). 4.9 Rozměry a údaje o hmotnosti Údaje o rozměrech a hmotnosti naleznete v plánu instalace/tabulce rozměrů nebo datovém listu čerpacího agregátu. Amarex KRT 19 od 110

20 5 Instalace/montáž 5 Instalace/montáž 5.1 Bezpečnostní předpisy NEBEZPEČÍ Nesprávná instalace v prostředí ohroženém explozí Nebezpečí výbuchu! Poškození čerpadlového agregátu! Dodržujte místní platné předpisy o ochraně proti výbuchu. Respektujte údaje v datovém listu a na typovém štítku čerpadlového agregátu. NEBEZPEČÍ Nebezpečí pádu při pracích ve velké výšce Ohrožení života pádem z velké výšky! Nezapomeňte na bezpečnostní zařízení, jako například zábradlí, kryty, bariéry atd. Dodržujte místní platné předpisy o bezpečnosti a ochraně zdraví při práci. NEBEZPEČÍ Pobyt osob v jímce při provozu čerpacího agregátu Zasažení elektrickým proudem! Nikdy nespouštějte čerpací agregát, pokud se v jímce zdržují osoby. VÝSTRAHA Ruce, ostatní části těla, popř. cizí tělesa ve vrtuli, popř. v oblasti přítoku Nebezpečí zranění! Poškození ponorného motorového čerpadla! Nikdy nestrkejte ruce, ostatní části těla nebo cizí tělesa do vrtule nebo oblasti přítoku. Zkontrolujte volné otáčení vrtule. VÝSTRAHA Nepřípustné pevné částice (nástroje, šrouby atd.) v čerpadlové šachtě/přítokové nádrži při zapnutí čerpadlového agregátu Poranění osob a hmotné škody! Před zaplavením čerpadlové šachty/přítokové nádrže, zkontrolujte, zda se zde nenacházejí nepřípustné pevné částice, a případně je odstraňte. 5.2 Kontrola před zahájením instalace Příprava místa instalace Místo stacionární instalace VÝSTRAHA Instalace na nezpevněnou a nenosnou podkladovou plochu Poranění osob a hmotné škody! Dodržujte dostatečnou pevnost v tlaku podle třídy C25/30 betonu v expoziční třídě XC1 podle EN Podkladová plocha musí být ztvrdlá, hladká a vodorovná. Respektujte údaje o hmotnosti. 20 od 110 Amarex KRT

21 5 Instalace/montáž Rezonance Je třeba dát pozor na to, aby v základu a v připojeném potrubním systému nedocházelo k rezonancím s běžnými budicími frekvencemi (frekvence otáčení a její dvojnásobek nebo zvuk při otáčení lopatek), protože takové frekvence mohou způsobit velmi silné vibrace. 1. Zkontrolujte stavební uspořádání. Stavební uspořádání musí být připraveno v souladu s rozměry z tabulky rozměrů / plánu instalace. Místo přenosné instalace VÝSTRAHA Chybná instalace Poranění osob a hmotné škody! Čerpací agregát instalujte ve svislé poloze s motorem nahoře. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění a převržení. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku. Rezonance Je třeba dát pozor na to, aby v základu a v připojeném potrubním systému nedocházelo k rezonancím s běžnými budicími frekvencemi (frekvence otáčení a její dvojnásobek nebo zvuk při otáčení lopatek), protože takové frekvence mohou způsobit velmi silné vibrace. 1. Zkontrolujte stavební uspořádání. Stavební uspořádání musí být připraveno v souladu s rozměry z tabulky rozměrů / plánu instalace Demontáž přepravní pojistky (druhy instalace K a D) Čerpací agregáty s chladicím systémem jsou odesílány s opěrnou patkou jako přepravní pojistkou, aby nedošlo k poškození chladicího pláště během přepravy. UG Obr. 5: Přepravní pojistka 1 1 Opěrná patka Před prvním uvedením do provozu odstraňte opěrnou patku (1) a uschovejte ji pro pozdější údržbu, uskladnění nebo odstavení z provozu. Vizuální kontrola stop po úniku oleje Kontrola stavu tekutého maziva (druhy instalace S a P) U čerpacích agregátů bez chladicího systému proveďte kontrolu stavu tekutého maziva. Komory na tekuté mazivo jsou z výroby naplněny ekologickým, netoxickým tekutým mazivem. 1. Nejsou-li v oblasti tělesa čerpadla, příp. oběžného kola vidět žádné stopy po úniku oleje, je komora na tekuté mazivo řádně naplněna. 2. Jsou-li v oblasti tělesa čerpadla, příp. oběžného kola vidět stopy po úniku oleje, naplňte komoru na tekuté mazivo. Amarex KRT 21 od 110

22 5 Instalace/montáž VÝSTRAHA Chybná instalace Poranění osob a hmotné škody! Čerpací agregát instalujte ve svislé poloze s motorem nahoře. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění a převržení. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku Obr. 6: Kontrola stavu tekutého maziva Byly zjištěny stopy po úniku oleje. 1. Zvedněte čerpací agregát. ( Kapitola 3.2 Strana 14) 2. Zajistěte čerpací agregát proti převržení. 3. Vyšroubujte šroubovou zátku s těsnicím kroužkem Zkontrolujte stav tekutého maziva. Pokud hladina tekutého maziva dosahuje až k průzoru, zašroubujte šroubovou zátku a těsnicí kroužek zase zpět. Pokud hladina tekutého maziva k průzoru nedosahuje, doplňte tekuté mazivo. ( Kapitola Strana 62) 5. Zašroubujte šroubovou zátku s novým těsnicím kroužkem zase zpět. Tabulka 7: Vysvětlivky symbolů, resp. zvláštních značek Symbol FD Vysvětlivky Označené těsnicí plochy vždy potřete tekutou těsnicí hmotou (např. Hylomar SQ32M). UPOZORNĚNÍ Chybí-li více než 1,5 l tekutého maziva, svědčí to o poškození mechanických ucpávek Obr. 7: Plnicí otvor pro chladicí kapalinu Kontrola chladicí kapaliny (druhy instalace D a K) U čerpacích agregátů s chladicím systémem zkontrolujte stav chladicí kapaliny. Čerpací agregát je nainstalován svisle. 1. Čerpací agregát nainstalujte podle obrázku. 2. Vyšroubujte šroubovou zátku s těsnicím kroužkem Zasuňte testovací proužek papíru do plnicího otvoru a zjistěte tak stav kapaliny. Hladina kapaliny má být maximálně 6 cm pod plnicím otvorem. 4. Pokud je hladina kapaliny nižší, dolijte plnicím otvorem čistou vodu až po přetečení. 5. Pomocí sacího čerpadla vysajte 1 litr chladicí kapaliny nebo ji vypusťte přes šroubovou zátku ( Kapitola Strana 58). Hladina chladicí kapaliny musí být ve výšce cca 3 cm pod plnicím otvorem. 6. Zašroubujte šroubovou zátku s těsnicím kroužkem Tabulka 8: Vysvětlivky symbolů, resp. zvláštních značek Symbol FD Vysvětlivky Označené těsnicí plochy vždy potřete tekutou těsnicí hmotou (např. Hylomar SQ32M). UPOZORNĚNÍ Je-li třeba doplnit více než dva litry chladicí kapaliny, svědčí to o poškození chladicího systému (při teplotě chladicí kapaliny 20 C). 22 od 110 Amarex KRT

23 5 Instalace/montáž Kontrola směru otáčení NEBEZPEČÍ Chod čerpacího agregátu nasucho Nebezpečí výbuchu! Kontrolu směru otáčení čerpacího agregátu chráněného proti výbuchu provádějte mimo oblast ohroženou explozí. VÝSTRAHA Ruce, popř. cizí tělesa v tělese čerpadla Poranění, poškození čerpadla! Nikdy nevkládejte ruce nebo předměty do čerpadla. Zkontrolujte, zda uvnitř čerpadla nejsou cizí tělesa. Učiňte vhodná ochranná opatření (např. ochranné brýle, apod.). VÝSTRAHA Nesprávná instalace čerpacího agregátu při kontrole směru otáčení Poranění osob a hmotné škody! Zabezpečte čerpací agregát vhodnými prostředky proti naklánění nebo převržení. POZOR Chod čerpadlového agregátu naprázdno Zvýšené vibrace! Poškození těsnění kluzným kroužkem a uložení! Nikdy nenechejte čerpadlový agregát bez čerpaného média zapnutý déle než 60 sekund. Čerpací agregát je elektricky zapojen. 1. Zapnutím a bezprostředně následujícím vypnutím čerpací agregát na chvíli nechte rozběhnout a při tom si povšimněte směru otáčení motoru. 2. Zkontrolujte směr otáčení. Čerpací agregáty s mokrou instalací (druh instalace K, S, P): Při pohledu na otvor čerpadla se musí oběžné kolo pohybovat proti směru hodinových ručiček (u některých těles čerpadla je směr označen šipkou). UG Obr. 8: Kontrola směru otáčení Čerpací agregáty se suchou instalací (druh instalace D): Při pohledu čisticím otvorem čerpacího agregátu se musí oběžné kolo pohybovat doleva (u některých těles čerpadla vyznačeno šipkou se směrem otáčení). Amarex KRT 23 od 110

24 5 Instalace/montáž UG Obr. 9: Čisticí otvor 1 Čisticí otvor 3. Při nesprávném směru otáčení zkontrolujte připojení čerpadla a popř. rozvaděč. 4. Čerpací agregát opět odpojte od elektrického napájení a zajistěte proti neúmyslnému zapnutí. 5.3 Instalace čerpadlového agregátu Při instalaci čerpadlového agregátu se zásadně řiďte plánem instalace/tabulkou rozměrů Stacionární mokrá instalace Upevnění patního kolena Podle konstrukční velikosti se přírubové koleno upevní pomocí spojovacích kotev a/ nebo základových profilů. Upevnění přírubového kolena pomocí spojovacích kotev UG Obr. 10: Upevnění přírubového kolena pomocí spojovacích kotev 1. Přírubové koleno 72-1 umístěte na podlaze. 2. Přiložte spojovací kotvy Přírubové koleno 72-1 přišroubujte k podlaze pomocí spojovacích kotev od 110 Amarex KRT

25 5 Instalace/montáž Upevnění přírubového kolena pomocí základových profilů a spojovacích kotev UG SW 2 d 1 SW 1 t 2 t 1 l 1 Obr. 11: Upevnění přírubového kolena pomocí základových profilů a spojovacích kotev 1. Přírubové koleno 72-1 umístěte do správné polohy na podlaze pomocí základových profilů / Přiložte spojovací kotvy Přišroubujte přírubové koleno 72-1 se základovými profily /.39 k podlaze pomocí spojovacích kotev Základové kolejnice zabetonujte do základu. Tabulka 9: Rozměry spojovacích kotev Velikost (d 1 l 1 ) d 2 t 1 t 2 SW 1 SW 2 M d1 [mm] [mm] [mm] [mm] [mm] [Nm] M M M M M ) M ) Tabulka 10: Doba vytvrzení maltové patrony d 2 Obr. 12: Rozměry Teplota v podlaze Doba vytvrzení [ C] [min] -5 až až až > Připojení potrubí NEBEZPEČÍ Překročení přípustných zatížení na přírubě oblouku s patkou Ohrožení života unikajícím horkým, toxickým, leptavým nebo hořlavým čerpaným médiem na netěsných místech! Čerpadlo nepoužívejte jako pevný bod pro potrubí. Potrubí uchyťte těsně před čerpadlem a připojte bez pnutí. Respektujte přípustné zatížení příruby. Vhodnými opatřeními kompenzujte dilataci potrubí při vzestupu teplot. 5) Je potřeba montážní přípravek výrobce. Amarex KRT 25 od 110

26 5 Instalace/montáž UPOZORNĚNÍ Při odvodňování hluboko umístěných objektů namontujte do výtlačného potrubí zpětnou klapku, aby se zabránilo zpětnému vzdutí z kanálu. POZOR Kritické otáčky Zvýšené vibrace! Poškození těsnění kluzným kroužkem a uložení! U delších stoupacích potrubí namontujte zpětnou klapku, aby po vypnutí nedošlo ke zvýšenému otáčení opačným směrem. Při umísťování zpětné klapky myslete na odvzdušnění. F z F y M y M z Mx F x Obr. 13: Přípustná zatížení příruby Tabulka 11: Přípustná zatížení příruby Jmenovitý průměr příruby Síly [N] Momenty [Nm] F y F z F x F M y M z M x M Montáž lanového vedení Čerpací agregát je pomocí dvojitého lanového vedení na dvou souběžných, napnutých lanech z nerezové oceli umístěn do šachty nebo nádrže a samočinně se zasune do oblouku s patkou upevněného na dně. UPOZORNĚNÍ Vyžadují-li stavební podmínky/vedení potrubí atd. šikmé vedení vodicího lana, nepřekračujte s ohledem na bezpečné zavěšení úhel 5. Upevnění konzoly 1. Konzolu 894 upevněte pomocí ocelových hmoždinek na okraji šachty a utáhněte utahovacím momentem 10 Nm. 2. Upínací třmen 571 posuňte otvory do stahovacího třmenu 572 a upevněte maticemi Závitový čep 904 s předmontovaným upínacím přípravkem upevněte pomocí matice na konzolu. Matici nezašroubujte příliš daleko, aby zbyla dostatečná napínací dráha pro pozdější napnutí vodicího lana. 26 od 110 Amarex KRT

27 5 Instalace/montáž Tabulka 12: Varianty konzol Konstrukční velikosti Varianta konzoly Č. dílu Název Hák Lano Hmoždinka 571 Třmen 572 Stahovací třmen 894 Konzola 904 Závitový kolík /.37 Matice DN 250 DN UG Hák Lano Podložka 553 Distanční kus 572 Stahovací třmen 894 Konzola Šroub se šestihrannou hlavou 904 Závitový kolík Matice 572 DN 350 DN 400 DN 500 DN 600 DN Hák Lano Podložka 553 Distanční kus 572 Stahovací třmen Šroub se šestihrannou hlavou 904 Závitový kolík Matice 572 UG Amarex KRT 27 od 110

28 5 Instalace/montáž Montáž vodicího lana 1. Nadzvedněte distanční kus 533, vložte konec lana a zajistěte šrouby Lano veďte kolem patního kolena 72-1, zatáhněte zpět k stahovacímu třmenu 572 a vložte ho do distančního kusu Lano napněte rukou a zajistěte šrouby Lano pevně napněte otáčením šestihranných matic na konzole. Řiďte se tabulkou Napnutí vodicího lana. 5. Poté ho zajistěte druhou šestihrannou maticí. 6. Volný konec lana na stahovacím třmenu 572 můžete stočit do kruhu, nebo ho zkrátit. Po zkrácení konce omotejte, aby se neroztřepily. 7. Zavěste hák pro pozdější upevnění zvedacího řetězu/lana do konzoly 894. Tabulka 13: Napnutí vodicího lana Obr. 14: Montáž vodicího lana Konstrukční velikost Utahovací moment M A Napnutí lana [Nm] [N] upínací šrouby, každý 21 Nm 28 od 110 Amarex KRT

29 5 Instalace/montáž Montáž tyčového vedení Čerpací agregát je veden na dvou svisle nainstalovaných trubkách, umístěn do šachty nebo nádrže a samočinně se zasune do patního kolena upevněného na dně. UPOZORNĚNÍ Vodicí trubky nejsou zahrnuty v rozsahu dodávky. Materiálové provedení vodicích trubek zvolte podle čerpaného média nebo podle údajů provozovatele. Vodicí trubky musejí mít tyto rozměry: Tabulka 14: Rozměry vodicích trubek Velikost hydrauliky Vnější průměr Tloušťka stěny 6) minimum maximum [mm] [mm] [mm] DN 40 až DN DN 200 až DN Upevnění konzoly 1. Konzolu 894 upevněte pomocí ocelových hmoždinek na okraji šachty a utáhněte utahovacím momentem 10 Nm. Respektujte schéma otvorů pro hmoždinky. (Viz údaje v tabulce rozměrů) Obr. 15: Upevnění konzoly Montáž vodicích trubek POZOR Nesprávná instalace vodicích trubek Poškození tyčového vedení! Vodicí trubky vždy vyrovnejte kolmo Trubky 710 nasaďte na kuželové výstupky patního kolena 72-1 a nainstalujte kolmo. 2. Označte délku trubek 710 (až k dolní hraně konzol), přitom dodržujte rozsah přestavení podélných otvorů konzoly Trubky 710 uřízněte v pravém úhlu k ose trubky a zevnitř i zvnějšku je začistěte. 4. Konzolu 894 s elastickými pouzdry zasunujte do vodicích trubek 710, dokud konzola nedosedne na konec trubek. 5. Utáhněte matice Tím se svorky posunou dopředu a pouzdra se upnou proti vnitřnímu průměru trubky. 6. Zajistěte matice druhou maticí a poté přípravkem Loctite 243. Obr. 16: Montáž vodicích trubek UPOZORNĚNÍ U hloubek instalace větších než 6 m mohou být zahrnuty v rozsahu dodávky konzoly jako střední podpěra vodicích trubek. Konzoly zároveň udržují vzdálenost mezi oběma vodicími trubkami. 6) Podle DIN 2440/2442/2462 nebo rovnocenných norem Amarex KRT 29 od 110

30 5 Instalace/montáž Montáž střední podpěry 1. Změřte vnitřní průměr vodicích trubek. 2. Roztáhněte elastická pouzdra se svorkami utažením matic na vnitřní průměr trubky. 3. Zkontrolujte, zda se dají vodicí trubky pevně nasunout přes pouzdra. 4. Zajistěte šroubení utažením pojistných matic. 5. Dále montujte už s vodicími trubkami. Obr. 17: Montáž střední podpěry Příprava čerpacího agregátu Montáž držáku 1. Držák 732 upevněte pomocí závrtných šroubů , podložek a matic na výtlačné přírubě. Dodržujte utahovací momenty šroubů. 2. Profilové těsnění 410 příp. kulatou šňůru 99-6 vložte do drážky držáku. Toto těsnění v namontovaném stavu zajišťuje utěsnění patního kolena Obr. 18: Montáž držáku 30 od 110 Amarex KRT

31 5 Instalace/montáž Upevnění řetězu/zvedacího lana Stacionární mokrá instalace 1. Řetěz, popř. zvedací lano zavěste do šroubu s okem na protilehlé straně od výtlačného hrdla nebo do třmenu na čerpacím agregátu. Tímto zavěšením dosáhneme šikmé polohy nakloněné dopředu k výtlačnému hrdlu, která umožňuje provést zavěšení na patní koleno. Upevnění řetězu/ zvedacího lana stacionární mokrá instalace Přenosná mokrá instalace 1. Řetěz, popř. zvedací lano zavěste do šroubu s okem na straně výtlačného hrdla nebo do třmenu na čerpacím agregátu. Upevnění řetězu/ zvedacího lana přenosná mokrá instalace Tabulka 15: Druhy upevnění Obrázek Způsob upevnění Třmen 571 Třmen Závrtný šroub Matice UG Upevnění řetězu se závěsem na šroub s okem Závěs 885 Řetěz Montáž čerpacího agregátu UPOZORNĚNÍ Čerpací agregát s držákem se musí lehce navléknout přes konzolu a vodicí tyče a spustit. V případě potřeby při montáži upravte polohu jeřábu. 1. Čerpací agregát veďte shora přes stahovací třmeny/konzolu, provlékněte vodicí lano/vodicí trubky a pomalu spusťte dolů. Čerpací agregát se samočinně upevní na patním kolenu Zavěste řetěz/zvedací lano na hák na konzole. Amarex KRT 31 od 110

32 5 Instalace/montáž Stacionární suchá instalace Instalace čerpacího agregátu UPOZORNĚNÍ Jsou-li základové kolejnice 89-8 součástí dodávky, musejí být zabetonovány do základu, viz Plán instalace/rozměrové schéma Upevnění pomocí dosedací desky Jen pro konstrukční velikosti: DN 100, DN 150, , , UG Obr. 19: Upevnění pomocí dosedací desky 1. Namontujte vstupní oblouk 139 pomocí šroubů se šestihrannou hlavou , podložek a matic na sací hrdlo. 2. Spojte dosedací desku pomocí šroubů se šestihrannou hlavou a podložek s čerpacím agregátem. 3. Nainstalujte čerpací agregát do vertikální polohy a zavěste ho za závěsný bod na straně výtlačného hrdla (šroub s okem nebo třmen). 4. Postavte čerpací agregát na základ. Dávejte pozor na rovnoměrné usazení tělesa čerpadla, v případě potřeby použijte podkládací plechy. 5. Upevněte čerpací agregát s dosedací deskou pomocí šroubů se šestihrannou hlavou , podložek a kolejnic 89-8 (nadstandardní vybavení) na základ. 32 od 110 Amarex KRT

33 5 Instalace/montáž Upevnění se zalitými podpěrami čerpadla Všechny konstrukční velikosti, kromě konstrukční velikosti uvedené v ( Kapitola Strana 32) UG Obr. 20: Upevnění s podpěrami čerpadla 1. Namontujte vstupní oblouk 139 pomocí šroubů se šestihrannou hlavou , podložek a matic na sací hrdlo. 2. Nainstalujte čerpací agregát do vertikální polohy a zavěste ho za závěsný bod (šroub s okem). 3. Postavte čerpací agregát na základ. Dávejte pozor na rovnoměrné usazení tělesa čerpadla, v případě potřeby použijte podkládací plechy. 4. Čerpací agregát upevněte na zalitých podpěrách na tělese čerpadla pomocí šroubů se šestihrannou hlavou a podložek na základových kolejnicích Připojení potrubí NEBEZPEČÍ Překročení přípustného zatížení hrdel čerpadla Ohrožení života unikajícím horkým, toxickým, žíravým nebo hořlavým čerpaným médiem na netěsných místech! Čerpadlo nepoužívejte jako pevný bod pro potrubí. Potrubí uchyťte těsně před čerpadlem a připojte bez pnutí. Dodržte přípustné síly a momenty na hrdlech čerpadla. Vhodnými opatřeními kompenzujte dilataci potrubí při vzestupu teplot. POZOR Nesprávné uzemnění při svářečských pracích na potrubí Zničení valivých ložisek (efekt pitting)! Při elektrosvářečských pracích nikdy nepoužívejte pro uzemnění čerpadlo nebo základní desku. Zabraňte průtoku proudu valivými ložisky. UPOZORNĚNÍ Podle druhu zařízení a čerpadla lze doporučit montáž blokování zpětného toku a uzavíracích mechanismů. Ty se ale musí namontovat tak, aby nebránily vypouštění nebo demontáži čerpadla. Sací/přívodní potrubí k čerpadlu je položeno jako stoupající, u přívodu jako klesající. Amarex KRT 33 od 110

34 5 Instalace/montáž Je k dispozici zklidňovací úsek před sací přírubou v délce minimálně dvojnásobného průměru sací příruby. Jmenovité světlosti potrubí musí odpovídat minimálně světlostem přípojek čerpadla. Aby se zabránilo zvýšeným ztrátám tlaku, mají přechodky provedení pro větší jmenovité světlosti s úhlem rozšíření cca 8. Potrubí jsou uchycena těsně před čerpadlem a připojena bez pnutí. 1. Nádrže, potrubí a přípojky důkladně vyčistěte, propláchněte a profoukněte (především u nových zařízení). 2. Před montáží do potrubí odstraňte kryty přírub na sacím a výtlačném hrdle čerpadla. 3. Spojte hrdla čerpadla s potrubím Přípustné síly a momenty u hrdel čerpadla Přípustná zatížení pro hrdla najdete v následující tabulce. F x F y F z F z F y F x Obr. 21: Síly a momenty u hrdel čerpadla Tabulka 16: Síly a momenty DN Síly [N] Momenty [Nm] F x F y F z ΣF M x M y M z ΣM Pomocné přípojky VÝSTRAHA Šroubové zátky pod tlakem Nebezpečí poranění odmrštěnými součástmi nebo unikajícím čerpaným médiem! Šroubové zátky nepoužívejte k vypouštění tlaku z tělesa čerpadla. Vždy používejte vhodné odvzdušňovací zařízení (odvzdušňovací ventil apod.). 34 od 110 Amarex KRT
