1 Stojan pro ponorná motorová míchadla Amaprop - Bioplyn stojany Stojan pro ponorná motorová míchadla Amaprop v bioplynových zařízeních Instalační součásti/příslušenství Návod k obsluze/montáži Ident. číslo:

2 Impressum Návod k obsluze/montáži Amaprop - Bioplyn stojany Originální návod k obsluze KSB Aktiengesellschaft Halle Všechna práva vyhrazena. Obsah návodu se bez písemného svolení společnosti KSB nesmí dále šířit, kopírovat, zpracovávat ani poskytovat třetím osobám. Všeobecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft Frankenthal

3 Obsah Obsah Slovník pojmů Všeobecně Základní informace Cílová skupina Související dokumentace Symboly Bezpečnost Označení výstražných informací Všeobecně Používání v souladu s určením Kvalifikace a školení osob Následky a nebezpečí při nedodržení návodu Bezpečnost práce Nepovolené způsoby provozu Přeprava / průběžné uskladnění / likvidace Přeprava Skladování/konzervace Zaslání zpět Likvidace Popis Všeobecný popis Název Typový štítek Konstrukční uspořádání Konstrukce a funkce Rozsah dodávky Rozměry a údaje o hmotnosti Instalace/montáž Bezpečnostní předpisy Předpoklady Kontrola před zahájením instalace Montáž stojanu pro ponorná motorová míchadla Montáž ponorného motorového míchadla na stojan Uvedení do provozu / odstavení z provozu Uvedení do provozu Odstavení z provozu Amaprop - Bioplyn stojany 3 z 42

4 Obsah 7 Ošetřování / údržba Bezpečnostní předpisy Ošetřování/kontrola Utahovací momenty šroubů Poruchy: příčiny a odstranění Příslušná dokumentace Nákres celkového uspořádání s označením jednotlivých dílů Plán instalace Potvrzení o nezávadnosti Seznam hesel z 42 Amaprop - Bioplyn stojany

5 Slovník pojmů Slovník pojmů Kvasný substrát Médium Pojmem kvasný substrát se v oblasti výroby bioplynu označuje obsah fermentoru, který kvasí. Kvasný substrát může být v závislosti na procesu a zařízení tvořen biologickým odpadem, kejdou, kukuřičnou nebo travní siláží či jinými látkami pro získávání bioplynu. V souladu s účelem použití ponorného motorového míchadla označuje médium (zvané také čerpané médium) kapalinu obklopující míchadlo. Zpravidla se jedná o domácí a průmyslové odpadní vody a kaly. K přesnějšímu popisu média slouží údaje o obsahu plynu a pevných částic, o podílu a délce vláken a o chemickém složení a teplotě. Ponorné motorové míchadlo Ponorná motorová míchadla jsou míchací zařízení s otevřeným ponorným motorem s axiálním vrtulovým hydraulickým pohonem a chodem naprázdno. Potvrzení o nezávadnosti Potvrzení o nezávadnosti je prohlášení, že ponorné motorové míchadlo bylo řádně vyčištěno, takže jeho díly, které přicházejí do kontaktu s čerpaným médiem, už nepředstavují žádné ohrožení životního prostředí a zdraví. Amaprop - Bioplyn stojany 5 z 42

6 1 Všeobecně 1 Všeobecně 1.1 Základní informace Tento návod k obsluze/montáži je součástí konstrukčních řad a provedení uvedených na titulní straně. Návod k obsluze/montáži popisuje správnou a bezpečnou montáž. Na typovém štítku je uvedena konstrukční řada a velikost, nejdůležitější provozní údaje, číslo zakázky a položkové číslo zakázky. Číslo zakázky a položkové číslo zakázky jednoznačně popisují instalační díl/příslušenství a slouží jako identifikační údaj při všech dalších obchodních operacích. Kvůli zachování záručních nároků je v případě poškození nutné neodkladně informovat nejbližší servisní středisko společnosti KSB. 1.2 Cílová skupina Cílovou skupinou tohoto návodu k obsluze/montáži je odborný personál s technickou kvalifikací. 1.3 Související dokumentace Tabulka 1: Přehled související dokumentace Dokument Obsah Datový list Popis technických dat Plán instalace/tabulka rozměrů Popis připojovacích a instalačních rozměrů Nákres celkového uspořádání 1) Popis na průřezu 1.4 Symboly Tabulka 2: Používané symboly Symbol Význam Podmínka provedení operace podle návodu Výzva k provedení úkonu u bezpečnostních pokynů Výsledek operace Křížové odkazy Návod k provedení operace o více krocích Upozornění uvádí doporučení a důležité pokyny pro zacházení s výrobkem 1) pokud bylo sjednáno dodání 6 z 42 Amaprop - Bioplyn stojany

7 2 Bezpečnost! NEBEZPEČÍ 2 Bezpečnost Všechna upozornění uvedená v této kapitole označují nebezpečí s vysokým stupněm rizika. 2.1 Označení výstražných informací Tabulka 3: Značení výstražných informací Symbol Vysvětlení! NEBEZPEČÍ NEBEZPEČÍ Toto signální slovo označuje nebezpečí s vysokým stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání.! VÝSTRAHA VÝSTRAHA Toto signální slovo označuje nebezpečí se středním stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání. POZOR POZOR Toto signální slovo označuje nebezpečí, jehož nerespektování může způsobit ohrožení stroje a jeho funkčnosti. Ochrana proti výbuchu Tento symbol informuje o ochraně před výbuchem v prostředích ohrožených výbuchem podle směrnice 94/9/ES (ATEX). Nebezpečný prostor Tento symbol označuje v kombinaci se signálním slovem nebezpečí, které může přivodit smrt nebo zranění. Nebezpečné elektrické napětí Tento symbol označuje v kombinaci se signálním slovem nebezpečí elektrického napětí a informuje o ochraně před elektrickým napětím. Poškození stroje Tento symbol označuje v kombinaci se signálním slovem POZOR nebezpečí pro stroj a jeho funkčnost. 2.2 Všeobecně Tento návod k obsluze/montáži obsahuje základní pokyny pro instalaci, provoz a údržbu, jejichž dodržování zaručuje bezpečné zacházení a zabraňuje poranění osob a hmotným škodám. Je třeba dodržovat bezpečnostní pokyny ve všech kapitolách. Návod k obsluze/montáži si příslušný odborný personál/provozovatel musí přečíst před montáží a uvedením zařízení do provozu a zcela mu porozumět. Obsah návodu k obsluze/montáži musí být pro odborný personál neustále k dispozici v místě používání. Za dodržení místních předpisů neuvedených v návodu k obsluze/montáži odpovídá provozovatel. 2.3 Používání v souladu s určením Stojan pro ponorná motorová míchadla se smí používat pouze v takových oblastech použití, které jsou popsány v platné dokumentaci. Stojan pro ponorná motorová míchadla se smí používat pouze v technicky bezvadném stavu. Stojan pro ponorná motorová míchadla se smí používat pouze v médiu uvedeném v datovém listu nebo v dokumentaci. Jiné způsoby použití, pokud nejsou uvedeny v datovém listu nebo v dokumentaci, konzultujte s výrobcem. Amaprop - Bioplyn stojany 7 z 42

8 2 Bezpečnost Nikdy nepřekračujte přípustné hodnoty teploty atd., které jsou uvedeny v datovém listu nebo v dokumentaci. Řiďte se všemi bezpečnostními pokyny a pracovními postupy popsanými v tomto návodu k obsluze. 2.4 Kvalifikace a školení osob Personál musí mít pro montáž, obsluhu, údržbu a kontrolu příslušnou kvalifikaci. Provozovatel musí při montáži, obsluze, údržbě a kontrolách zařízení přesně stanovit oblast odpovědnosti, kompetence a kontroly personálu. Chybějící znalosti personálu je třeba doplnit školeními a zaučením, které bude provádět dostatečně kvalifikovaný odborný personál. V případě potřeby může školení provést provozovatel na základě pověření výrobce/dodavatele. Školení provádějte pouze pod dozorem odborného technického personálu. 2.5 Následky a nebezpečí při nedodržení návodu Nedodržení tohoto návodu k obsluze má za následek ztrátu nároků na záruku a náhradu škody. Nedodržení návodu může přivodit například následující rizika: ohrožení osob působením elektrických, teplotních, mechanických a chemických vlivů nebo výbuchem, selhání důležitých funkcí výrobku, selhání předepsaných metod ošetřování a údržby, ohrožení životního prostředí úniky nebezpečných látek. 2.6 Bezpečnost práce Kromě bezpečnostních pokynů uvedených v tomto návodu a použití k určenému účelu platí následující bezpečnostní předpisy: předpisy o bezpečnosti a ochraně zdraví při práci, bezpečnostní a provozní předpisy, předpisy o ochraně před výbuchem, bezpečnostní předpisy pro zacházení s nebezpečnými látkami, platné normy a zákony. 2.7 Nepovolené způsoby provozu Stojan pro ponorná motorová míchadla nikdy neprovozujte mimo rozsah mezních hodnot uvedených v datovém listu a v návodu k obsluze/montáži. Provozní bezpečnost dodaného stojanu pro ponorná motorová míchadla je zaručena jenom při používaní v souladu s jeho určením. 8 z 42 Amaprop - Bioplyn stojany

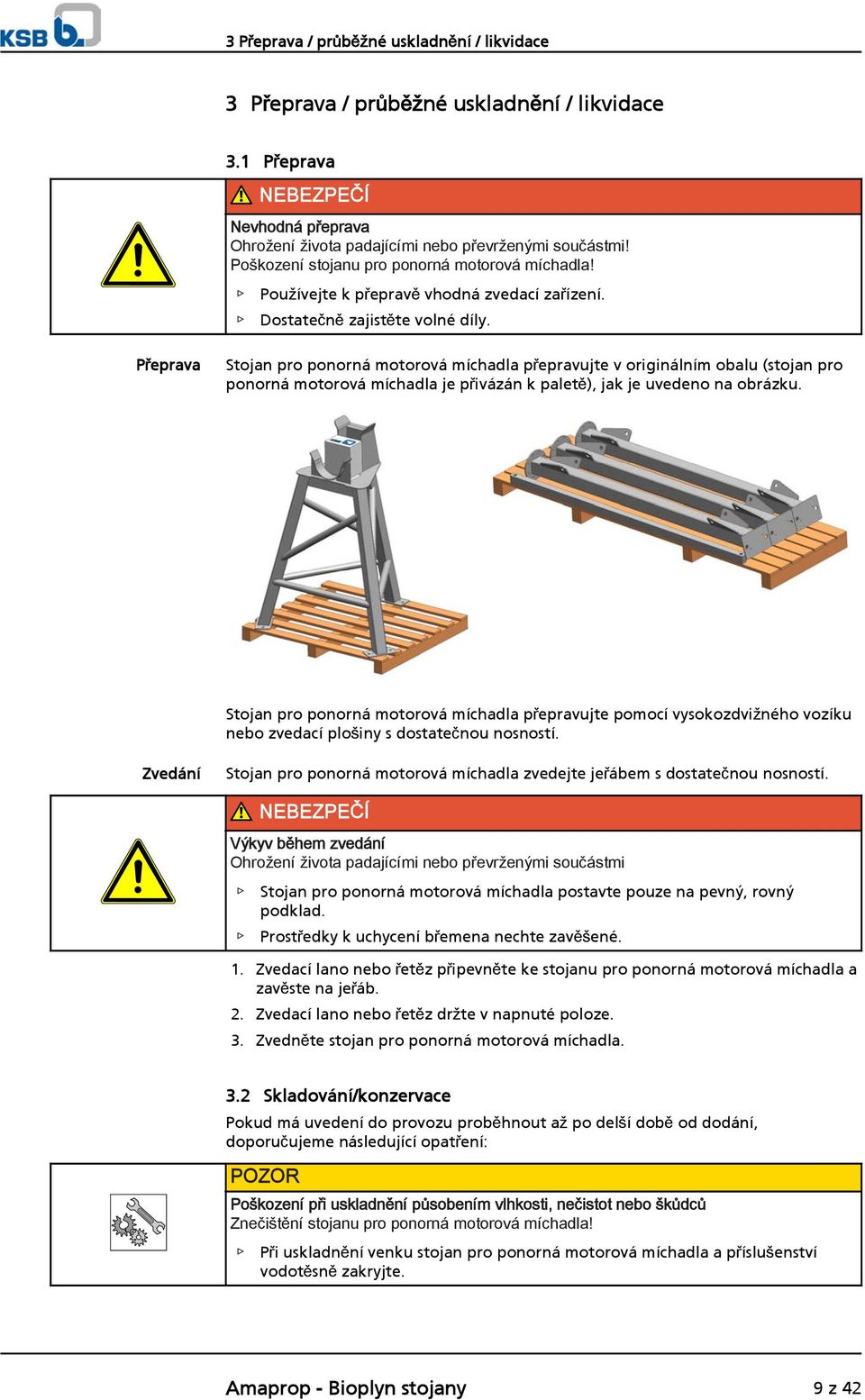

9 3 Přeprava / průběžné uskladnění / likvidace 3 Přeprava / průběžné uskladnění / likvidace 3.1 Přeprava NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími nebo převrženými součástmi! Poškození stojanu pro ponorná motorová míchadla! Používejte k přepravě vhodná zvedací zařízení. Dostatečně zajistěte volné díly. Přeprava Stojan pro ponorná motorová míchadla přepravujte v originálním obalu (stojan pro ponorná motorová míchadla je přivázán k paletě), jak je uvedeno na obrázku. Stojan pro ponorná motorová míchadla přepravujte pomocí vysokozdvižného vozíku nebo zvedací plošiny s dostatečnou nosností. Zvedání Stojan pro ponorná motorová míchadla zvedejte jeřábem s dostatečnou nosností. NEBEZPEČÍ Výkyv během zvedání Ohrožení života padajícími nebo převrženými součástmi Stojan pro ponorná motorová míchadla postavte pouze na pevný, rovný podklad. Prostředky k uchycení břemena nechte zavěšené. 1. Zvedací lano nebo řetěz připevněte ke stojanu pro ponorná motorová míchadla a zavěste na jeřáb. 2. Zvedací lano nebo řetěz držte v napnuté poloze. 3. Zvedněte stojan pro ponorná motorová míchadla. 3.2 Skladování/konzervace Pokud má uvedení do provozu proběhnout až po delší době od dodání, doporučujeme následující opatření: POZOR Poškození při uskladnění působením vlhkosti, nečistot nebo škůdců Znečištění stojanu pro ponorná motorová míchadla! Při uskladnění venku stojan pro ponorná motorová míchadla a příslušenství vodotěsně zakryjte. Amaprop - Bioplyn stojany 9 z 42

10 3 Přeprava / průběžné uskladnění / likvidace Stojan pro ponorná motorová míchadla skladujte v suchu, bez otřesů. Zabraňte vniknutí dešťové vody a nečistot. Chraňte zařízení před mrazem. Tabulka 4: Okolní podmínky při uskladnění Okolní podmínka Hodnota Relativní vlhkost 5 % až 85 % (bez kondenzace) Okolní teplota 10 C až +50 C 3.3 Zaslání zpět 1. Stojan pro ponorná motorová míchadla důkladně propláchněte a vyčistěte, zvláště v případě škodlivých, výbušných, horkých nebo jiných rizikových médií. 2. Pokud byl stojan pro ponorná motorová míchadla používán v médiích, jejichž zbytky spolu se vzdušnou vlhkostí způsobují poškození korozí nebo při kontaktu s kyslíkem vzplanou, musí se stojan pro ponorná motorová míchadla dodatečně neutralizovat a vysušit ošetřením inertním plynem bez obsahu vody. 3. Ke stojanu pro ponorná motorová míchadla musí být vždy přiloženo kompletně vyplněné potvrzení o nezávadnosti. Je bezpodmínečně nutné uvádět provedená bezpečnostní a dekontaminační opatření. UPOZORNĚNÍ V případě potřeby lze potvrzení o nezávadnosti stáhnout z této internetové adresy: Likvidace VÝSTRAHA Čerpaná média škodící zdraví Ohrožení osob a životního prostředí! Ponorná motorová míchadla, která se používají ve zdraví škodlivých médiích, musejí být dekontaminována. Promývací kapalinu a rovněž případné zbytky kapaliny jímejte a likvidujte. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých látek. 1. Demontujte ponorné motorové míchadlo.při demontáži sbírejte tuky a tekutá maziva. 2. Třiďte materiál např. na: kovy plasty 3. Likvidaci provádějte podle místních předpisů, popř. je odevzdejte k řízené likvidaci. 10 z 42 Amaprop - Bioplyn stojany

11 4 Popis 4 Popis 4.1 Všeobecný popis Ponorná motorová míchadla se používají v bioplynových zařízeních. Ponorné motorové míchadlo se montuje na příslušný stojan. Obrázek ukazuje typické umístění ponorných motorových míchadel ve fermentoru, popř. dokvašovací nádobě. Nádoby se pro výrobu bioplynu plní kvasným substrátem nejrůznějšího složení. Aby byl zajištěn optimálního výtěžek plynu pro homogenní rozložení koncentrace a teploty v nádobě, nachází se jeden agregát u dna a druhý v blízkosti povrchu. Vytvářením proudu v médiu zajišťují oba agregáty optimální kvasný proces. Pro kritické provozní stavy (např. po výpadku proudu) je v nádobě umístěno zařízení Amaprop 1000 (často výškově nastavitelné) pro zničení plovoucích vrstev kalu a promíchání média. Vyobrazení 1: Umístění ve fermentoru 4.2 Název Stojan pro ponorná motorová míchadla je označen číslem zakázky KSB / položkovým číslem zakázky KSB uvedeným na typovém štítku. 4.3 Typový štítek 1 2 KSB Werk-Nr Made in Germany Mat-No.: ZN D 59 Vyobrazení 2: Typový štítek 1 Číslo zakázky KSB 2 Položkové číslo zakázky KSB Amaprop - Bioplyn stojany 11 z 42

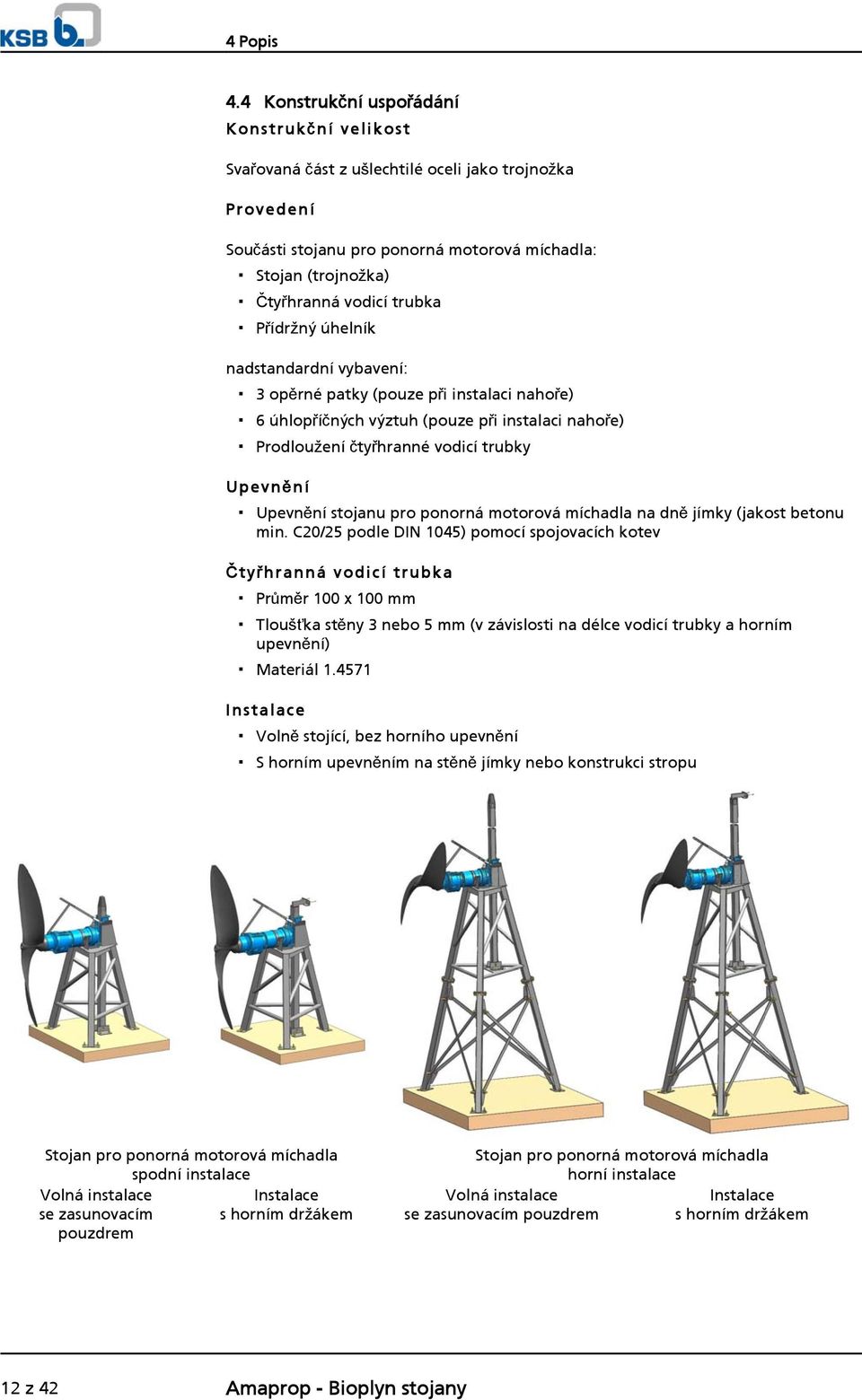

12 4 Popis 4.4 Konstrukční uspořádání Konst rukční ve likost Svařovaná část z ušlechtilé oceli jako trojnožka Prove dení Součásti stojanu pro ponorná motorová míchadla: Stojan (trojnožka) Čtyřhranná vodicí trubka Přídržný úhelník nadstandardní vybavení: 3 opěrné patky (pouze při instalaci nahoře) 6 úhlopříčných výztuh (pouze při instalaci nahoře) Prodloužení čtyřhranné vodicí trubky Upevn ění Upevnění stojanu pro ponorná motorová míchadla na dně jímky (jakost betonu min. C20/25 podle DIN 1045) pomocí spojovacích kotev Čtyř hranná v odicí trub ka Průměr 100 x 100 mm Tloušťka stěny 3 nebo 5 mm (v závislosti na délce vodicí trubky a horním upevnění) Materiál Insta lace Volně stojící, bez horního upevnění S horním upevněním na stěně jímky nebo konstrukci stropu Stojan pro ponorná motorová míchadla spodní instalace Volná instalace Instalace se zasunovacím s horním držákem pouzdrem Stojan pro ponorná motorová míchadla horní instalace Volná instalace se zasunovacím pouzdrem Instalace s horním držákem 12 z 42 Amaprop - Bioplyn stojany

13 4 Popis 4.5 Konstrukce a funkce Vyobrazení 3: Stojan pro ponorná motorová míchadla s agregátem 1 Horní držák, popř. zasunovací pouzdro 2 Prodloužení čtyřhranné vodicí trubky 3 Čtyřhranná vodicí trubka 4 Ponorné motorové míchadlo 5 Stojan ponorného motorového míchadla Konstrukce Na stojanu pro ponorné motorové míchadlo (5) je připevněna čtyřhranná vodicí trubka (3). Čtyřhranná vodicí trubka může být v závislosti na provedení spojena s prodloužením čtyřhranné vodicí trubky (2). Pomocí horního držáku (1) lze stojan pro ponorné motorové míchadlo připevnit na konstrukci stropu. Existuje však i možnost volné instalace, která se provádí pomocí zasunovacího pouzdra (1). Ponorné motorové míchadlo se připevní k čtyřhranné vodicí trubce a dosedá na stojan pro ponorné motorové míchadlo. Funkce Stojan pro ponorná motorová míchadla dokáže pojmout všechny síly a momenty z provozu ponorného motorového míchadla a odvést je do základu. 4.6 Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: St ojan pono rného mot orového m íchadla spodní i nstalace Stojan (trojnožka) Čtyřhranná vodicí trubka / případně prodloužení čtyřhranné vodicí trubky Amaprop - Bioplyn stojany 13 z 42

14 4 Popis Přídržný úhelník pro čtyřhrannou vodicí trubku (2 kusy) Zasunovací pouzdro nebo horní držák (pevný nebo nastavitelný) Spojovací kotva (6 kusů) Montážní příslušenství Stoja n ponorné ho motoro vého mích adla ho rní insta lace Stojan (trojnožka) Čtyřhranná vodicí trubka / případně prodloužení čtyřhranné vodicí trubky Přídržný úhelník pro čtyřhrannou vodicí trubku (2 kusy) Opěrné patky (3 kusy) Příčné výztuhy (6 kusů) Zasunovací pouzdro nebo horní držák (pevný nebo nastavitelný) 14 z 42 Amaprop - Bioplyn stojany

15 4 Popis Spojovací kotva (10 kusů) Montážní příslušenství 4.7 Rozměry a údaje o hmotnosti Údaje o rozměrech a hmotnosti naleznete v plánu instalace/rozměrovém schématu nebo datovém listu ponorného motorového míchadla. Tabulka 5: Hmotnost Název Hmotnost [kg] Stojan ponorného motorového míchadla 124 trojnožka spodní instalacevč. montážního příslušenství Stojan ponorného motorového míchadla 137 trojnožka horní instalace Čtyřhranná vodicí trubka (100 x 100 x 3) 9 2) Čtyřhranná vodicí trubka (100 x 100 x 5) 14,4 2) Horní držák (pevný) 7 Horní držák (nastavitelný) 7,8 Opěrné patky (3 kusy) apříčné do výšky osy 3,0 m 95,7 výztuhy (6 kusů) do výšky osy 3,5 m 110,7 do výšky osy 4,0 m 143,1 do výšky osy 4,5 m 168,9 do výšky osy 5,0 m 261,6 do výšky osy 5,5 m 295,5 do výšky osy 6,0 m 329,7 do výšky osy 6,5 m 363,6 do výšky osy 7,0 m 397,8 Montážní příslušenství (bedna) (pouze při horní instalaci) 27,5 2) Údaj na 1 metr délky Amaprop - Bioplyn stojany 15 z 42

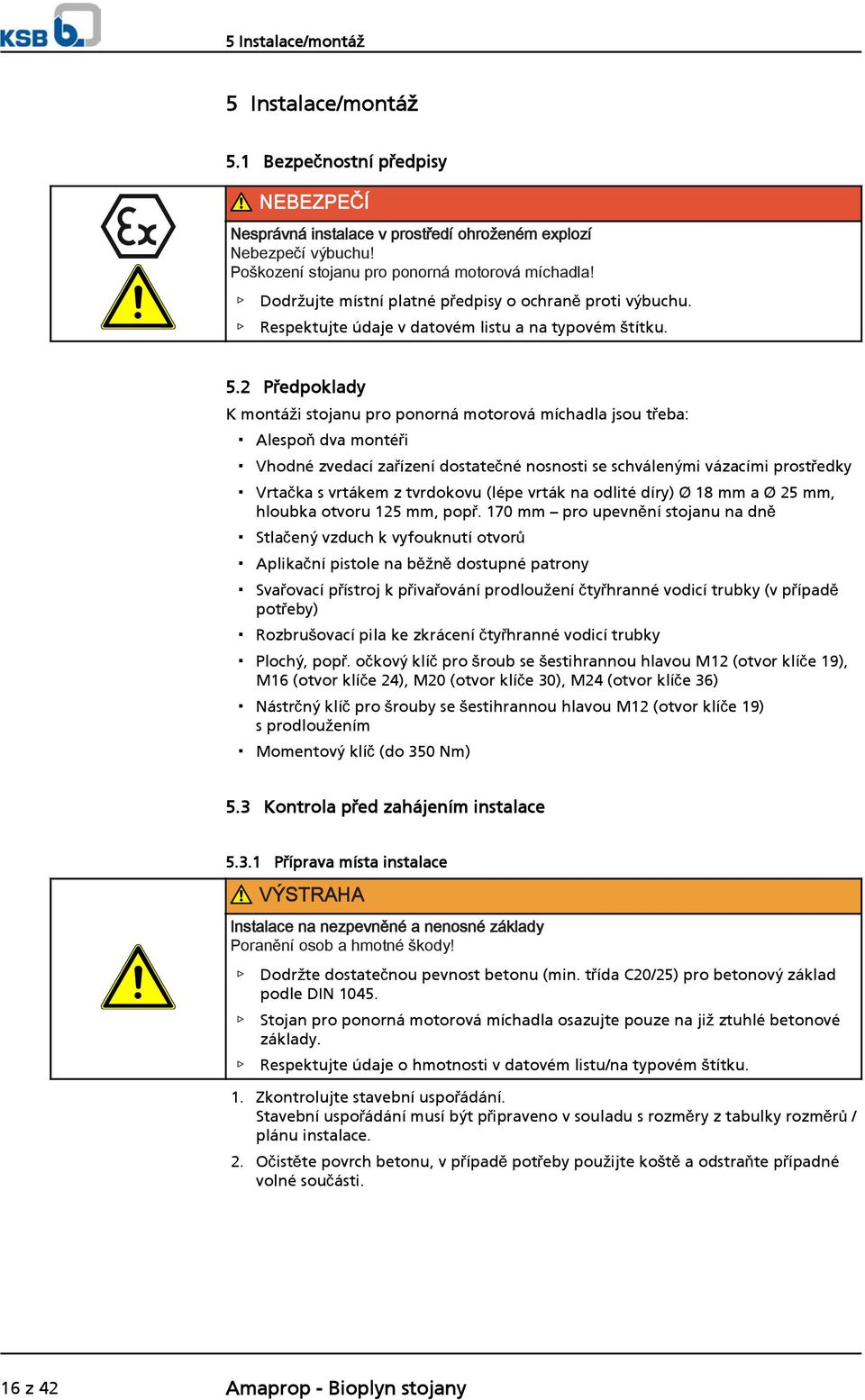

16 5 Instalace/montáž 5 Instalace/montáž 5.1 Bezpečnostní předpisy NEBEZPEČÍ Nesprávná instalace v prostředí ohroženém explozí Nebezpečí výbuchu! Poškození stojanu pro ponorná motorová míchadla! Dodržujte místní platné předpisy o ochraně proti výbuchu. Respektujte údaje v datovém listu a na typovém štítku. 5.2 Předpoklady K montáži stojanu pro ponorná motorová míchadla jsou třeba: Alespoň dva montéři Vhodné zvedací zařízení dostatečné nosnosti se schválenými vázacími prostředky Vrtačka s vrtákem z tvrdokovu (lépe vrták na odlité díry) Ø 18 mm a Ø 25 mm, hloubka otvoru 125 mm, popř. 170 mm pro upevnění stojanu na dně Stlačený vzduch k vyfouknutí otvorů Aplikační pistole na běžně dostupné patrony Svařovací přístroj k přivařování prodloužení čtyřhranné vodicí trubky (v případě potřeby) Rozbrušovací pila ke zkrácení čtyřhranné vodicí trubky Plochý, popř. očkový klíč pro šroub se šestihrannou hlavou M12 (otvor klíče 19), M16 (otvor klíče 24), M20 (otvor klíče 30), M24 (otvor klíče 36) Nástrčný klíč pro šrouby se šestihrannou hlavou M12 (otvor klíče 19) s prodloužením Momentový klíč (do 350 Nm) 5.3 Kontrola před zahájením instalace Příprava místa instalace VÝSTRAHA Instalace na nezpevněné a nenosné základy Poranění osob a hmotné škody! Dodržte dostatečnou pevnost betonu (min. třída C20/25) pro betonový základ podle DIN Stojan pro ponorná motorová míchadla osazujte pouze na již ztuhlé betonové základy. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku. 1. Zkontrolujte stavební uspořádání. Stavební uspořádání musí být připraveno v souladu s rozměry z tabulky rozměrů / plánu instalace. 2. Očistěte povrch betonu, v případě potřeby použijte koště a odstraňte případné volné součásti. 16 z 42 Amaprop - Bioplyn stojany

17 5 Instalace/montáž 5.4 Montáž stojanu pro ponorná motorová míchadla Příprava základu UPOZORNĚNÍ U bioplynových zařízení s podlahovým vytápěním dbejte na to, aby se v místě instalace nenacházely topné hady. 1. Místo instalace označte podle nákresu zařízení. Označte si obrysy stojanu pro ponorná motorová míchadla a upevňovací body.případně použijte šablonu.při instalaci s horním upevněním: Respektujte polohu čtyřhranné vodicí trubky. 2. Označte si směr proudění Příprava vodicí trubky 1. V případě potřeby označte potřebnou délku vodicí trubky. 2. Na vhodném pracovišti vodicí trubku uřízněte kolmo na požadovanou délku. 3. Řezné hrany začistěte. 4. Do vodicí trubky vyvrtejte otvory pro spodní upevnění, jak je uvedeno na obrázku ,5 12,5 Ø 13 Vyobrazení 4: Příprava vodicí trubky Instalace stojanu pro ponorná motorová míchadla NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími nebo převrženými součástmi! Poškození stojanu pro ponorná motorová míchadla! Používejte k přepravě vhodná zvedací zařízení. Dostatečně zajistěte volné díly. Amaprop - Bioplyn stojany 17 z 42

18 5 Instalace/montáž NEBEZPEČÍ Výkyv během zvedání Ohrožení života padajícími nebo převrženými součástmi Stojan pro ponorná motorová míchadla postavte pouze na pevný, rovný podklad. Prostředky k uchycení břemena nechte zavěšené. Stoja n ponorné ho motoro vého mích adla sp odní inst alace 1. Vhodný prostředek na uchycení břemene upevněte na jeřábu a na horní části stojanu ponorného motorového míchadla. 2. Postavte stojan pro ponorná motorová míchadla (trojnožku). (Respektujte přitom plán instalace a u provedení s horním držákem také postavení vůči stropu) 3. Nasaďte do stojanu pro ponorná motorová míchadla čtyřhrannou vodicí trubku. 4. Upevněte čtyřhrannou vodicí trubku na stojanu pro ponorná motorová míchadla pomocí třmenového šroubu M12x150 a pojistných matic M12. ( Kapitola 7.3 Strana 33) 18 z 42 Amaprop - Bioplyn stojany

19 5 Instalace/montáž 5. Upevněte na čtyřhranné vodicí trubce a na dně přídržný úhelník. (Přídržné úhelníky musí celou plochou dosedat na dno.) 6. Označte obrysy základových desek a otvorů. 7. Postavte stojan pro ponorná motorová míchadla na stranu. 8. Vyvrtejte otvory. 9. Otvory úplně očistěte od prachu z vrtání. 10. Do otvorů zaveďte maltové patrony. 11. Pomocí závitových tyčí rozlomte maltové patrony v otvorech. Kvůli době tuhnutí vyrovnávací malty pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 12. Našroubujte závitové tyče vrtačkou s nástavcem. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 13. Nasaďte stojan pro ponorná motorová míchadla na spojovací kotvy. 14. Aby byl stojan pro ponorná motorová míchadla optimálně uložen na betonové dno, naneste běžným typem aplikační pistole vyrovnávací maltu. Kvůli době tuhnutí vyrovnávací malty pracujte rychle! Amaprop - Bioplyn stojany 19 z 42

20 5 Instalace/montáž Dodržujte pokyny výrobce ke zpracování! 15. Utáhněte pojistné matice na spojovacích kotvách. ( Kapitola 7.3 Strana 33) 16. Při instalaci volně stojícího stojanu: Vložte zasunovací pouzdro do čtyřhranné vodicí trubky. 17. Při instalaci s horním držákem: Do čtyřhranné vodicí trubky vložte horní držák. 18. Přišroubujte horní držák. U betonové stěny: Vyvrtejte otvory. Průměr: 14 mm, hloubka: 110 mm pro spojovací kotvu M12 x 160 Utahovací moment: 35 Nm U stěn, můstků nebo nosníků z oceli či dřeva: Upevnění horního držáku pomocí šroubů M12 v místě instalace podle konstrukčních podmínek. Utahovací moment: 60 Nm 19. Utáhněte všechna šroubení. ( Kapitola 7.3 Strana 33) 20 z 42 Amaprop - Bioplyn stojany

21 5 Instalace/montáž Stoja n ponorné ho motoro vého mích adla ho rní insta lace 1. Umístěte stojan pro ponorná motorová míchadla na dvou europaletách, jak je znázorněno na obrázku. 2. Namontujte přídržný úhelník pomocí 4 šroubů M16x55 s podložkami a pojistnými maticemi na stojan pro ponorná motorová míchadla, ale ještě jej neutahujte. 3. Nasaďte do stojanu pro ponorná motorová míchadla čtyřhrannou vodicí trubku, veďte ji mezi dvěma přídržnými úhelníky a pomocí šroubu se šestihrannou hlavou M12x150, podložky a pojistných matic ji upevněte na přídržných Amaprop - Bioplyn stojany 21 z 42

22 5 Instalace/montáž úhelnících. 4. Přišroubujte čtyřhrannou vodicí trubku k ložiskové pánvi. ( Kapitola 7.3 Strana 33) 5. Sundejte stojan pro ponorná motorová míchadla z europalet a položte jej na rovné dno. 6. Každou opěrnou patku připevněte pomocí 8 šroubů se šestihrannou hlavou M16 x 55, podložek a pojistných matic na stojan pro ponorná motorová míchadla a utáhněte je. 22 z 42 Amaprop - Bioplyn stojany

23 5 Instalace/montáž ( Kapitola 7.3 Strana 33) 7. Vhodný prostředek na uchycení břemene upevněte na jeřábu a na horní části stojanu ponorného motorového míchadla. 8. Opatrně zvedněte stojan pro ponorná motorová míchadla pomocí jeřábu. 9. Označte obrysy základových desek a otvorů. 10. Vyvrtejte otvory. 11. Otvory úplně očistěte od prachu z vrtání. 12. Do otvorů zaveďte maltové patrony. 13. Pomocí závitových tyčí rozlomte maltové patrony v otvorech. Kvůli době tuhnutí vyrovnávací malty pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 14. Našroubujte závitové tyče vrtačkou s nástavcem. Dodržujte dobu zpracování dvousložkové pryskyřice! Viz také pokyny na obalu maltových patron. 15. Nasaďte stojan pro ponorná motorová míchadla na spojovací kotvy. 16. Aby byl stojan pro ponorná motorová míchadla optimálně uložen na betonové dno, naneste běžným typem aplikační pistole vyrovnávací maltu. Kvůli době tuhnutí vyrovnávací malty pracujte rychle! Dodržujte pokyny výrobce ke zpracování! 17. Utáhněte pojistné matice. ( Kapitola 7.3 Strana 33) 18. Přiřízněte příčné výztuhy. 19. Označte otvory M24 pro příčné výztuhy a vyvrtejte je. Amaprop - Bioplyn stojany 23 z 42

24 5 Instalace/montáž 20. Namontujte příčné výztuhy. 21. Při instalaci volně stojícího stojanu: Vložte zasunovací pouzdro do čtyřhranné vodicí trubky. 22. Při instalaci s horním držákem: Do čtyřhranné vodicí trubky vložte horní držák. 23. Přišroubujte horní držák. U betonové stěny: Vyvrtejte otvory. Průměr: 14 mm, hloubka: 110 mm pro spojovací kotvu M12 x 160 Utahovací moment: 35 Nm U stěn nebo můstků z oceli: Upevnění horního držáku pomocí šroubů M12 v místě instalace podle konstrukčních podmínek. Utahovací moment: 60 Nm 24. Utáhněte všechna šroubení. ( Kapitola 7.3 Strana 33) 24 z 42 Amaprop - Bioplyn stojany

25 5 Instalace/montáž 5.5 Montáž ponorného motorového míchadla na stojan Montáž pojistného třmenu Vyobrazení 5: Montáž pojistného třmenu Pojistný třmen 571 je zpravidla již z výroby namontován na agregátu v poloze těžiště. 1. Ponorné motorové míchadlo nainstalujte podle obrázku. 2. Přišroubujte pojistný třmen pomocí šroubů se šestihrannou hlavou k držáku Přišroubujte pojistný třmen se šroubem se šestihrannou hlavou , podložkou a maticemi 920 k držáku protikroužku Přeprava ponorného motorového míchadla NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími součástmi! Poškození ponorného motorového míchadla! Pro upevnění prostředku k uchycení břemena používejte stanovený závěsný bod na pojistném třmenu. Nikdy nezvedejte ponorné motorové míchadlo za přípojné vedení. Nikdy nepoužívejte řetězy nebo zvedací lana dodané spolu s agregátem jako prostředky na uchycení břemene. Zvedací lana nebo řetězy bezpečně zavěste na ponorné motorové míchadlo a na jeřáb. Ponorné motorové míchadlo přepravujte, jak je znázorněno na obrázku. Amaprop - Bioplyn stojany 25 z 42

26 5 Instalace/montáž Vyobrazení 6: Přeprava ponorného motorového míchadla Závěsný bod Závěsný bod na pojistném třmenu slouží ke spuštění celého agregátu pomocí namontovaného pojistného třmenu do jímky podél svisle nainstalované čtyřhranné vodicí trubky. Vyobrazení 7: Šikmá poloha cca 5 Aby zvedání/spuštění proběhlo hladce, musí se při zavěšování na pojistném třmenu nastavit šikmá poloha cca 5 (vrtule nahoru). Je-li úhlová poloha odlišná, je třeba upravit závěsný bod. Úprav a závěsn ého bodu 1. Mírně povolte šrouby na držáku 732 a šrouby na držáku protikroužku Povolte horní šroubení na pojistném třmenu. 3. Podle stávající šikmé polohy vyberte otvor v liště. POZOR Volné nebo příliš uvolněné šroubové spoje Poškození instalačních součástí během provozu Dodržujte utahovací momenty šroubů. 4. Všechny šrouby znovu utáhněte. Utahovací moment: 60 Nm 5. Opět zkuste zavěsit zařízení. Pokud je zařízení v úhlu cca 5, nalezli jste správné těžiště. 26 z 42 Amaprop - Bioplyn stojany

27 5 Instalace/montáž Zachycovací hák UPOZORNĚNÍ Použití zachycovacího háku je možné pouze v řídkých substrátech! Vyobrazení 8: Zachycovací hák Zachycovací hák (nosnost max. 500 kg) se smí používat pouze pro míchadla konstrukční řady Amaprop. Ke zvednutí/spuštění agregátu pomocí zachycovacího háku upevněte agregát pomocí závěsu na zvedacím lanu zvedacího zařízení (jeřábu). POZOR Nesprávné sešroubování závěsu Poškození agregátu nebo instalačních součástí Zkontrolujte správné sešroubování závěsu, v případě potřeby upravte Zvedací lano Ke zvednutí/spuštění agregátu pomocí zvedacího zařízení můžete zvedací lano upevnit také přímo na pojistném třmenu v závěsném bodu. POZOR Volná vyvěšená zvedací lana Poškození agregátu, instalačních součástí nebo zvedacího zařízení! Zvedací lano musí být stále mírně napnuté. Případně použijte napínač lana/vyvazovací pachole, popř. vhodné upevnění lana. ( Kapitola Strana 30) Aby během míchání nedošlo k poškození zvedacího lana, musí zvedací lano zůstat stále lehce napnuté Upevnění kabelové ochrany na ponorném motorovém míchadle Vyobrazení 9: Upevnění kabelové ochrany 1. K ochraně elektrického přípojného vedení veďte ochrannou hadici (719) přes konec kabelu a posuňte tak daleko, až bude hadice přiléhat ke kabelovému hrdlu. Amaprop - Bioplyn stojany 27 z 42

28 5 Instalace/montáž 2. Upevněte ochrannou hadici pomocí kabelových spon (81 73) na pojistném třmenu (571) Upevnění ponorného motorového míchadla na stojan Zvedací zařízení je namontováno na ponorném motorovém míchadle. Poloha těžiště je nastavena. 1. Zavěste ponorné motorové míchadlo a umístěte ho nad čtyřhrannou vodicí trubku. 2. Ponorné motorové míchadlo nasuňte shora na čtyřhrannou vodicí trubku. Zasunovací pouzdro ve tvaru komolého jehlanu (jen při instalaci volně stojícího stojanu) na horním konci čtyřhranné vodicí trubky usnadňuje navléknutí ponorného motorového míchadla. 3. Spouštějte ponorné motorové míchadlo podél čtyřhranné vodicí trubky, dokud nebude elastická pryžová podložka na tělese motoru přiléhat k ložiskové pánvi ve stojanu ložiska.před tím nasaďte plastové desky držáku na horním okraji ložiskového stojanu a agregát se vychýlí do horizontální montážní polohy. Nyní je třeba zjistit povolení napnutí lana. 4. Při použití zachycovacího háku zvedací lano ještě mírně spusťte, dokud nebude možné zachycovací hák uvolnit z pojistného třmenu (571) a utáhnout zvedací lano. UPOZORNĚNÍ Abyste příště našli polohu ponorného motorového míchadla snadněji, označte si zvedací lano ve výšce terénu. 28 z 42 Amaprop - Bioplyn stojany

29 5 Instalace/montáž Upevnění a uvolnění elektrického přípojného vedení Vyobrazení 10: Upevnění a uvolnění elektrického přípojného vedení 1 Upevňovací karabinka 2 Držák kabelu POZOR Volně položené elektrické přípojné vedení Poškození elektrického přípojného vedení listem vrtule! Napnuté elektrické přípojné vedení upevněte na okraj jímky. Pokud je to možné, mělo by být elektrické přípojné vedení upevněno cca 0,8 metru z boku čtyřhranné vodicí trubky na okraji jímky, aby se elektrické přípojné vedení neodíralo o čtyřhrannou vodicí trubku a nepoškodilo se. 1. Upevněte držák kabelu na okraji jímky na elektrické přípojné vedení a pomocí upevňovací karabinky ho upevněte na vhodném místě (např. terén) nebo na šroubu s okem. 2. Před utažením šroubů držáku kabelu veďte napnuté elektrické přípojné vedení k okraji jímky. Dávejte pozor, aby se elektrické přípojné vedení neodřelo (případně dejte na hranu jímky podložku) Upevnění zvedacího lana POZOR Volně visící zvedací lana Poškození zvedacích lan listem vrtule! U stacionárních jeřábů v montážní poloze musí být zvedací lano během provozu ponorného motorového míchadla napnuté s minimálním prověšením u lanového navijáku Montáž/manipulace se zvedacím zařízením (jeřáb) Pokud je součástí dodávky jeřáb, je pro montáž a manipulaci s jeřábem závazný přiložený návod k obsluze od výrobce jeřábu. Tabulka 6: Přiřazení označení společnosti KSB a výrobce jeřábu Označení společnosti KSB JEŘÁB 4.2 JEŘÁB 4.4 JEŘÁB 4.6 Označení výrobce jeřábu Typ , a typ , Typ , a typ , Typ , 36 a typ ,36 Amaprop - Bioplyn stojany 29 z 42

30 5 Instalace/montáž Montáž napínače lana/vyvazovacího pacholete Vyobrazení 11: Napínač lana/vyvazovací pachole (SP) U přenosných jeřábů, které jsou součástí dodávky společnosti KSB, odstraňte po spuštění ponorného motorového míchadla do jímky zvedací lano (Ø 5 mm) z lanového navijáku zvedacího zařízení, zajistěte ho napínačem lana/vyvazovacím pacholetem a naviňte ho. POZOR Volné nebo volně visící zvedací lano Nebezpečí různých škod, např. poškození zvedacího lana listem vrtule! Bezpečné upevnění zvedacího lana. Zvedací lano v pracovní poloze odlehčete, ale upevněte ho bez většího prověšení. Při upevňování dodržujte utahovací momenty šroubů. 1. Umístěte napínač lana/vyvazovací pachole na okraj jímky (např. pod úrovní terénu) a upevněte ho spojovacími kotvami M10 x 130 nebo šrouby M Volný konec zvedacího lana veďte třmenovým šroubem napínače lana a celé ho protáhněte. 3. Zvedací lano zajistěte třmenovým šroubem M5. Dodržujte utahovací momenty šroubů! 4. Zvedací lano omotejte kolem obou plechových úhelníků. 5. Pomocí druhého třmenového šroubu M5 zajistěte zvedací lano proti nechtěnému odmotání z vyvazovacího pacholete. Dodržujte utahovací momenty šroubů! Napínač lana/vyvazovací pachole můžete alternativně upevnit také na zábradlí. 30 z 42 Amaprop - Bioplyn stojany

31 6 Uvedení do provozu / odstavení z provozu 6 Uvedení do provozu / odstavení z provozu 6.1 Uvedení do provozu K uvedení zařízení do provozu musí být zajištěny následující body: Stojan pro ponorná motorová míchadla musí být nainstalován podle předpisů. Všechna šroubení jsou utažena podle předpisů. Byly zkontrolovány všechny body návodu k obsluze ponorného motorového míchadla. 6.2 Odstavení z provozu VÝSTRAHA Čerpaná média škodící zdraví Ohrožení osob a životního prostředí! Stojany pro ponorná motorová míchadla, které se používají ve zdraví škodlivých médiích, musejí být dekontaminovány. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých látek. Uvede ní stojan u pro pon orná moto rová mích adla mimo provoz Jsou dodrženy bezpečnostní předpisy. 1. Vyčistěte stojan pro ponorná motorová míchadla. 2. Proveďte údržbu. Amaprop - Bioplyn stojany 31 z 42

32 7 Ošetřování / údržba 7 Ošetřování / údržba 7.1 Bezpečnostní předpisy Provozovatel je povinen zajistit provádění veškerých údržbářských prací, kontroly a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. NEBEZPEČÍ Vznik jisker při provádění údržby Nebezpečí výbuchu! Údržbu ponorných motorových míchadel s ochranou proti výbuchu provádějte mimo oblast ohroženou explozí. VÝSTRAHA Neúmyslné zapnutí ponorného motorového míchadla Nebezpečí poranění pohyblivými konstrukčními díly! Práce na ponorném motorovém míchadle provádějte pouze při odpojení elektrických přípojek. Zajistěte ponorné motorové míchadlo proti neúmyslnému zapnutí. VÝSTRAHA Zdraví škodlivá nebo horká média Nebezpečí zranění! Dodržujte zákonná ustanovení. Přijměte opatření na ochranu osob a životního prostředí. Dekontaminujte ponorná motorová míchadla, která se používají ve zdraví škodlivých médiích. UPOZORNĚNÍ Pro opravu ponorných motorových míchadel vybavených ochranou proti výbuchu platí zvláštní předpisy. Přestavby a změny ponorných motorových míchadel mohou nepříznivě ovlivnit ochranu proti výbuchu. Jsou proto přípustné pouze po dohodě s výrobcem. UPOZORNĚNÍ Vytvořením plánu údržby lze s minimálními náklady na údržbu předejít nákladným opravám a dosáhnout bezporuchového a spolehlivého fungování zařízení. UPOZORNĚNÍ Pro veškerou údržbu, opravy a montážní práce je popř. k dispozici servis společnosti KSB. Kontaktní adresy lze zjistit v přiloženém seznamu adres: Addresses nebo na internetové adrese Zabraňte jakémukoliv použití síly v souvislosti s demontáží a montáží ponorného motorového míchadla. Vizuální kontrola 7.2 Ošetřování/kontrola Vizuální kontrola stojanu pro ponorná motorová míchadla a upevnění na dně (spojovací kotvy). U naplněné jímky / nádrže: Kontrola horního držáku Zkouška elastické tvarovky (pokud je k dispozici) 32 z 42 Amaprop - Bioplyn stojany

33 7 Ošetřování / údržba Kontrola utahovacích momentů šroubů U vypuštěné jímky/nádrže: Vizuální kontrola stojanu pro ponorná motorová míchadla Vizuální kontrola upevnění zvedacího lana Vizuální kontrola elektrického přípojného vedení Kontrola všech šroubení a spojovacích kotev Kontrola upevnění na dně pomocí spojovací kotvy a pojistných matic Kontrola stavu vodicí trubky a dosedacích ploch agregátu Zkontrolujte, zda jsou všechna šroubení utažená podle předepsaných utahovacích momentů šroubů. 7.3 Utahovací momenty šroubů Tabulka 7: Utahovací momenty spojovacích kotev Závit Utahovací moment [Nm] M12 35 M16 60 M Tabulka 8: Utahovací momenty metrických šroubů Závit Utahovací moment [Nm] M12 60 M M Amaprop - Bioplyn stojany 33 z 42

34 8 Poruchy: příčiny a odstranění A B C D 8 Poruchy: příčiny a odstranění Ponorné motorové míchadlo nevytváří žádné proudění Příliš malé proudění Spotřeba proudu/příkon příliš velké Ponorné motorové míchadlo běží neklidně a hlučně A B C D Možná příčina Odstranění X X Při volné instalaci je ponorné motorové míchadlo zabudováno s posunutím o 180 ; Zkontrolujte instalaci nainstalujte ve správném směru výstupního proudění ponorné motorové míchadlo není usazeno v podkladu stojanu míchadla X Při volné instalaci silné výkyvy volné vodicí Je nutná kontrola, oprava a vypuštění jímky trubky v důsledku nesprávného upevnění na dně X Nesprávné upevnění na dně Je nutná kontrola, oprava a vypuštění jímky 34 z 42 Amaprop - Bioplyn stojany

35 9 Příslušná dokumentace 9 Příslušná dokumentace 9.1 Nákres celkového uspořádání s označením jednotlivých dílů Sto jan pro b ioplynové stanice spodní instalace Zasunovací pouzdro z polypropylenu (PP) při délce čtyřhranné vodicí trubky <7 m Horní držák čtyřhranné vodicí trubky pevný (90 ) Horní držák čtyřhranné vodicí trubky nastavitelný (45 / 60 / 75 ) Prodloužení čtyřhranné vodicí trubky (zkrácené znázornění) Čtyřhranná vodicí trubka (zkrácené znázornění) Stojan pro ponorná motorová míchadla (spodní instalace) Spojovací kotva M16 x 190 s maltovými patronami Průměr otvoru 18 mm Hloubka otvoru 125 mm Betonové dno minimálně 160 mm silné Vyobrazení 12: Stojan pro bioplynové stanice spodní instalace Amaprop - Bioplyn stojany 35 z 42

36 9 Příslušná dokumentace Stoja n pro bio plynové s tanice horní ins talace Zasunovací pouzdro z polypropylenu (PP) při délce čtyřhranné vodicí trubky <7 m Horní držák čtyřhranné vodicí trubky pevný (90 ) Horní držák čtyřhranné vodicí trubky nastavitelný (45 / 60 / 75 ) Prodloužení čtyřhranné vodicí trubky (zkrácené znázornění) Čtyřhranná vodicí trubka (zkrácené znázornění) Stojan pro ponorná motorová míchadla (horní instalace) Spojovací kotva M20 x 260 s maltovými patronami Průměr otvoru 25 mm Hloubka otvoru 170 mm Betonové dno minimálně 220 mm silné Vyobrazení 13: Stojan pro bioplynové stanice horní instalace 36 z 42 Amaprop - Bioplyn stojany

37 9 Příslušná dokumentace 9.2 Plán instalace Amaprop 2500/ x Ø Vyobrazení 14: Stojan pro bioplynové stanice Amaprop spodní instalace UPOZORNĚNÍ K montáži stojanu pro ponorná motorová míchadla otvorem ve stropě je určen otvor o rozměrech 1500 x 1300 mm. Amaprop - Bioplyn stojany 37 z 42

38 9 Příslušná dokumentace x 100 Amaprop 2500/64 M4 M6 M M9 L Tube Ø 2500 H Achs M8 M7 H 151 M1 M3 M2 Vyobrazení 15: Stojan pro bioplynové stanice Amaprop horní instalace UPOZORNĚNÍ K montáži stojanu pro ponorná motorová míchadla otvorem ve stropě je určen otvor o rozměrech 1600 x 1420 mm. Tabulka 9: Stojan pro bioplynové stanice Amaprop horní instalace H Achs H W T L Tube M1 M2 M3 M4 M5 M6 M7 M8 M z 42 Amaprop - Bioplyn stojany
