1 Text copied from Bulletin#59 german hand- & riflegrenades, Mar : Text zkopírován z Bulletin # 59 nmecké stran-& riflegrenades, Mar : Údaje: Celková délka: 5.5in., maximální prmr: 1,2 in., Barva: erné tlo, hliník Fuze & základny, Celková hmotnost: 9ozs. Výbušných plnicímu: PETN / Wax, Hmotnost výpl: 1.1ozs., Maximální rozsah: 550yd, Odklad: Vlastní-zniit-11 sekund, Tecí zažehova-4 a pl sekundy. Popis: Tento granát se skládá z tla s výbušné nápln a rozbuška a zápalnice tlo nesoucí pímou akci zápalnice, tecí rozntka, a základní vybavení úetní zpoždní samojízdnémunií systém. Tlo je ve form a ocelová trubka s clonou blízko dna. Jedná se šroubovacím závitem na nose obdrží zápalnice tla a na základn na základní vybavení. Bránice se šroubovacím závitem centráln obdrží neprodlen rozntka. Vyplování je phentrite vosku obsažené v kartonové kontejneru. Výbušninu má centrální dutinu, která má rozbuška osazeno v hliníkovém kontejneru na jednom konci, a dostává se zpoždním rozntka pelety z brániních na druhý konec. V zápalnice je zhotovena z hliníku a je v pímé akci typu. Na spodní stran tla je zápalnice závitových extern vstoupit do tla granát a vnitn pijímat detonátor (primer) držitele. Kolem navinuté na jae je setrvanost pelety odpoívá na tyi prsty a tmen jae stanoveny v základním a tmen jae sluha. Setrvaníkový pelety má drážky na vnitek to. Tecí zažehova je podobná jako u BZ 24 se používá devo runí granáty šrouby do centrálního kanálu bránici. V zažehova pelety má zpoždní o 4 a pl sekundy. V rifled základny vybavení se šroubovacím závitem extern na šroub do spodní ásti granát a vnitn na základn na uzavírací zástrku. A 5 ½ sec. prodlení peletu obsažené v mosazném držitel nachází v base. Hnacím náboj je 7,92 mm. cartridge kazeta skonila na rameni, které crimping. Na pohonné hmoty se skládá z 0,9 g na nitrocelulóza vloek. Provoz: 1. Jako zbra granát-a) o absolutoriu setrvaníkový pelety z zápalnice je hnána dol a koní na jae tmen jsou nuceny do drážky na setrvaného pelety tak hospodáství dol. Hodiny na jae se nyní koná v pozici fazetky ze stávkující pin a tmen jae sluha. Na decaleration hodiny jae letí tam, pomáhat centrifigal síly, do té pestávku v zápalnice tla. O dopadu na stávkující komprimuje se šplhají na jae a proniká primer, jejichž flash exploduje detonátor. b) Pokud Fuze nebude fungovat granát bude samo-destruktivní. O pálení blesk vstoupí do otvoru v zavírací plug and ignites zpoždní pelety, které spaluje za 6 a pl sekundy. To pak požáry tecí rozntka, která bude poskytovat dodatené zpoždní 4 a pl sekundy a požární detonátor. Provoz: 2. Jako runí granát-a) v základním vybavení je unscrewed a kabel pro tení rozntka zdvihne. To dává zpoždní 4 ½ sekund a pak požáry detonátor. ** V textu jsou zkopírovány nad hovoí o hliníkové zápalnice a základny. Existují, ale taky z oceli a zápalnice Bakelite základny jsou nejastji používané granáty bhem 2. svtové války.

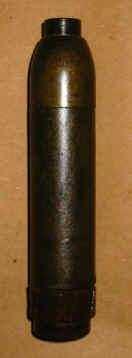

Na fotografii nahoe ukazuje na "GewSprgr 30" v mé vlastní sbírky. V další ásti jsou z nich ten, který jsem svlékl na displejipitažlivost zápalnice v base je ten, který je do handgrenade.

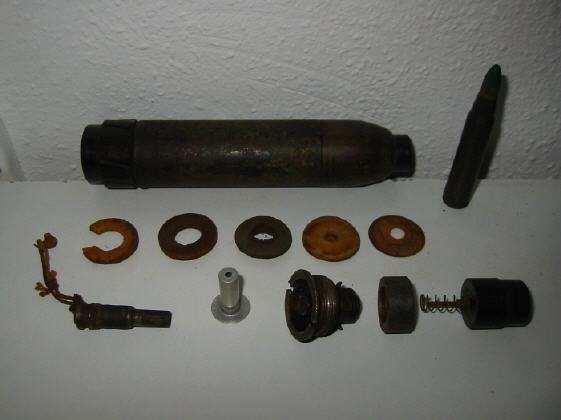

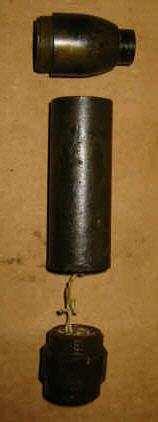

3 Na fotografii nahoe ukazuje na "GewSprgr 30" v mé vlastní sbírky. V další ásti jsou z nich ten, který jsem svlékl na displejipitažlivost zápalnice v base je ten, který je do handgrenade. Pitažlivost lan byl pipojen k Bakelite základny s hliníkovou hebík. Hence Proto je díra v detonátor základnyje to tam pro poskytování pístupu k opoždné flash na rozbušku smsi. V riflegrenade, že nemže být použit jako handgrenade, ml zavené základny na jeho rozbuškubakelite unscrews na základnu tak jako tak, ale ne zápalnice pod nípodívejte se na fotografii vpravo. Below : Photos Aitor Iriarte Dole: Fotografie Aitor IRIARTE Vlevo: dv rzné primery jsou montovány v AZ5071 zápalnice. Právo: jedná se o papírové etikety na horní ásti každé HE poplatek montovány do granát. Nálepky jsou oznaeny oznaením, mfg kód a íslo šarže / rok.

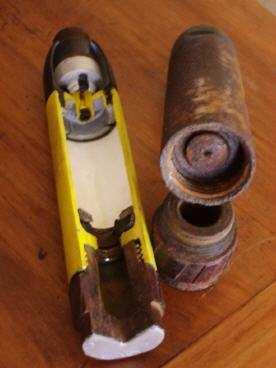

4 Na fotografii vpravo ukazuje dva typy, které by mohly být použity jako handgrenade. Levá má základnu, která je natena úpln po unscrewing, pravé má základní unscrewed a pak odhaluje Bakelite vytáhnte knoflík, piemž rifled založen jako zbytené ásti. *********************************************************** ************************************************** ********* Níže uvedené fotografie jsou vyrábny Andrew, NZ. Tyto riflegrenades mají závitové díry v base, ale jsou zapojené a nemohou být použity jako handgrenade. ez vzorem na fotografii byl také zapojen, kdy nalezen, stejn jako ostatní. Ví nkdo více o této odrdy?

Dobrý návrh, který Sebastian: V zápalnice mže být

Wehrmacht zmnil jejich výroba v srpnu 1944.

5 Dobrý návrh, který Sebastian: V zápalnice mže být odrdy na konci války, protože oberkomando der Wehrmacht zmnil jejich výroba v srpnu Oba pyrotechnických sebe-zniení a hgr-pull zápalnice bylo již namontováno. Subjekty, které již byly vrtané a závitových možná máš zapojen, jako ty, které jsou zobrazeny na Andrew fotografií.
