Stropy BSK 1.0 Uživatelská příručka Betonové stavby Group s.r.o. 2008

Transkript

1 1

2 Obsah: Základní charakteristika... 3 Používání programu... 3 Uživatelské prostředí... 3 Instalace... 3 Okno aplikace... 4 Ovládací menu... 5 Výpis nosníků... 6 Údaje o nosníku... 7 Zadávání zatížení Vrstvy zatížení Vykreslení průběhů Posouzení nosníku Výstupní protokol

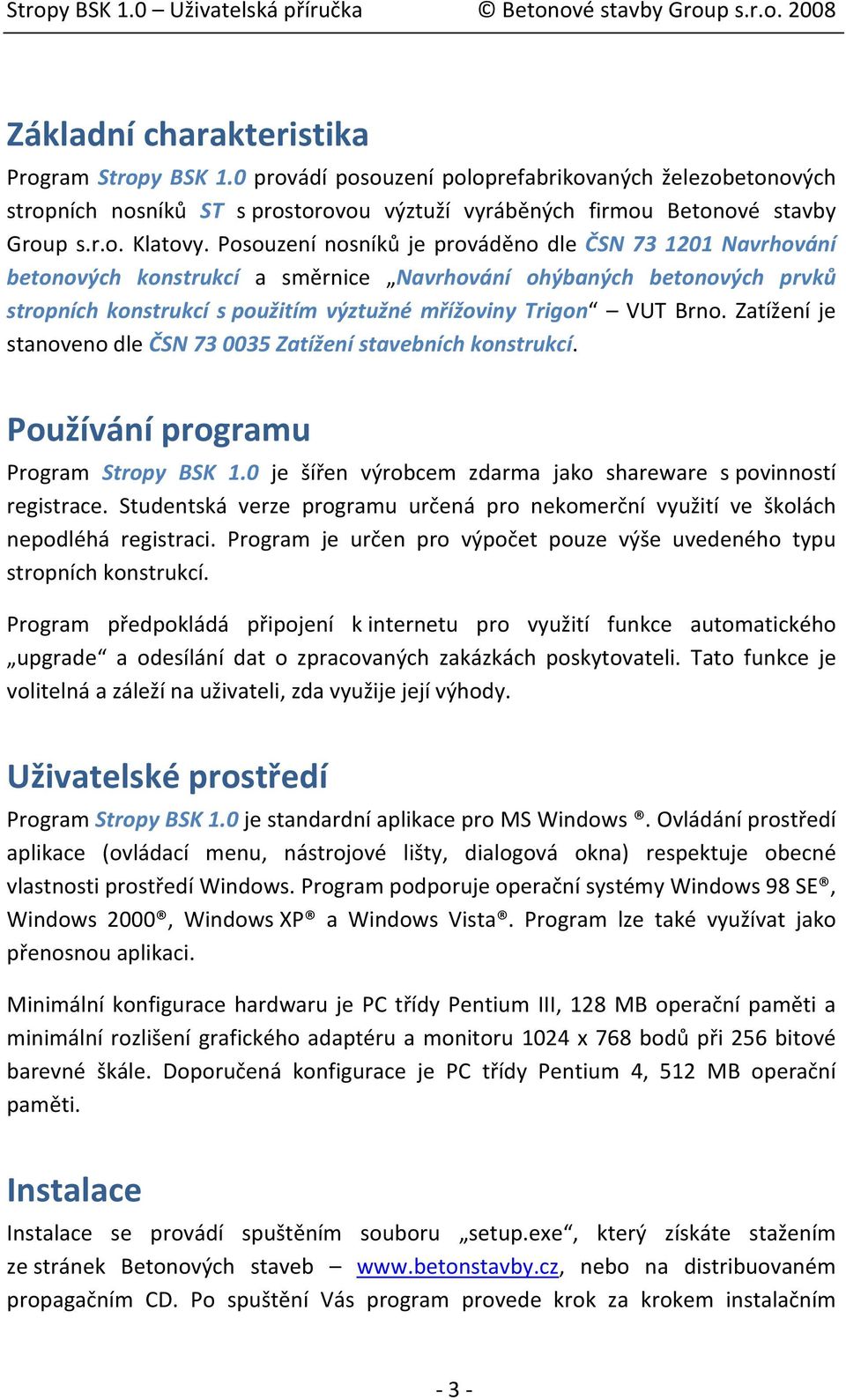

3 Základní charakteristika Program Stropy BSK 1.0 provádí posouzení poloprefabrikovaných železobetonových stropních nosníků ST s prostorovou výztuží vyráběných firmou Betonové stavby Group s.r.o. Klatovy. Posouzení nosníků je prováděno dle ČSN Navrhování betonových konstrukcí a směrnice Navrhování ohýbaných betonových prvků stropních konstrukcí s použitím výztužné mřížoviny Trigon VUT Brno. Zatížení je stanoveno dle ČSN Zatížení stavebních konstrukcí. Používání programu Program Stropy BSK 1.0 je šířen výrobcem zdarma jako shareware s povinností registrace. Studentská verze programu určená pro nekomerční využití ve školách nepodléhá registraci. Program je určen pro výpočet pouze výše uvedeného typu stropních konstrukcí. Program předpokládá připojení k internetu pro využití funkce automatického upgrade a odesílání dat o zpracovaných zakázkách poskytovateli. Tato funkce je volitelná a záleží na uživateli, zda využije její výhody. Uživatelské prostředí Program Stropy BSK 1.0 je standardní aplikace pro MS Windows. Ovládání prostředí aplikace (ovládací menu, nástrojové lišty, dialogová okna) respektuje obecné vlastnosti prostředí Windows. Program podporuje operační systémy Windows 98 SE, Windows 2000, Windows XP a Windows Vista. Program lze také využívat jako přenosnou aplikaci. Minimální konfigurace hardwaru je PC třídy Pentium III, 128 MB operační paměti a minimální rozlišení grafického adaptéru a monitoru 1024 x 768 bodů při 256 bitové barevné škále. Doporučená konfigurace je PC třídy Pentium 4, 512 MB operační paměti. Instalace Instalace se provádí spuštěním souboru setup.exe, který získáte stažením ze stránek Betonových staveb nebo na distribuovaném propagačním CD. Po spuštění Vás program provede krok za krokem instalačním 3

4 procesem. Instalátor sám vytvoří zástupce na ploše pro spuštění vlastního programu Stropy BSK 1.0. Po prvním spuštění programu budete požádáni o zadání umístění licenčního souboru. Licenční soubor programu získáte (pokud ho již nemáte) na stránkách podpory programu stavby podpora.cz. Zde se zaregistrujete a licenční soubor Vám bude zaslán elektronickou poštou. Pokud licenční soubor ztratíte nebo si ho omylem vymažete a program přestane fungovat, můžete ho na výše uvedených stránkách automaticky získat znovu po zadání registračního čísla (Vaše IČO) a e mailové adresy. Okno aplikace Program se spouští ve standardním dialogovém okně, které obsahuje typické ovládací prvky prostředí Windows minimalizace, maximalizace okna, zavření aplikace. Záhlaví okna obsahuje informaci o verzi programu a zpracovávané úloze (název a umístění souboru) viz Obrázek 1. Obrázek 1 Základní okno programu Vlastní okno aplikace je rozděleno do několika oblastí, které zajišťují ovládání programu a základní vstupní a výstupní údaje. 4

5 Ovládací menu Klasická lišta s rozbalovacími položkami menu Soubor, Úpravy, Projekt, Nástroje, Nápověda. Soubor: Nový (Ctrl+N) Otevřít (Ctrl+O) Otevřít poslední Uložit (Ctrl+S) založí nový prázdný soubor projektu načte již existující soubor projektu nabídne seznam již použitých souborů projektu uloží rozpracovaný projekt Uložit jako (F12) uloží rozpracovaný projekt pod jiným názvem Tisk (Ctrl+9) vytiskne protokol o výpočtu u vybraných nosníků Úpravy: Přidat nový nosník do projektu (Ins) založí nový nosník s předdefinovanými hodnotami Odstranit nosník z projektu (Shift+Del) odstraní zadaný nosník z projektu Duplikovat nosník (F5) zkopíruje aktuálně vybraný nosník jako novou položku Odstranit více nosníků projektu vyvolá dialogové okno pro hromadné odstraňování nosníků Projekt: Popis projektu vyvolá dialogové okno pro zadání popisu projektu. Zde se vyplní název Akce a Investor (povinné údaje), číslo zakázky a tisk aktuálního data. Pokud nebudou první dvě položky vyplněny, program nebude tisknout výstupy. 5

6 Odeslat data o práci toto je volitelná funkce programu, která zasílá data o Vámi zpracovávaných akcích obchodnímu oddělení poskytovatele programu Betonové stavby Group s.r.o. Klatovy. Pokud tuto funkci využijete, získáte výhody uvedené v dialogovém okně. Odesílaná data jsou zde přehledně zobrazena a slouží výhradně pro interní potřeby poskytovatele. Nástroje: Automatická aktualizace tato volba Vás provede procesem automatické aktualizace (stažení a nainstalování poslední platné verze) programu z internetu. Nápověda: O programu vyvolá informační okno s údaji o verzi programu, vlastníkovi licence a s kontaktními údaji podpory programu. Nápověda vyvolá tento soubor uživatelské příručky k programu. Další informace a získání licence program spustí internetový prohlížeč a přesměruje Vás na stránky podpory programu. Výpis nosníků Obrázek 2 Seznam nosníků Levé pole Nosníky (Obrázek 2) vypisuje seznam jednotlivých posuzovaných trámců. Jsou zde umístěny ikony pro vkládání, mazání, kopírování a hromadné mazání nosníků. Lze použít i kontextové menu vyvolané stiskem pravého tlačítka myši. Pod tímto pásem je uveden vlastník licence, IČO a adresa. 6

7 Údaje o nosníku Obrázek 3 Vstupní údaje trámců Horní část okna (Obrázek 3) slouží pro zadávání údajů o posuzovaném nosníku. Jsou zde umístěny ikony pro založení nového projektu, otevření existujícího projektu, uložení rozpracovaného projektu a tisku. Položka Název nosníku slouží jako identifikace daného nosníku a je vypisována v levém pásu v seznamu nosníků projektu. Položka Popis slouží k detailnějšímu popisu daného nosníku. Další tři zadávané údaje Typ trámců, Tloušťka stropu a Světlost jsou vzájemně závislé a umožňují uživateli zadat jen takové hodnoty, které jsou uvedeny v katalogu Betonové stropní konstrukce BSK (dále jen katalog). Typ trámců: Základní při této volbě jsou použity vybrané nosníky upřednostňované výrobcem a běžně dostupné skladem. Katalog strana 19, 20. Základní prodloužené při této volbě jsou použity vybrané nosníky upřednostňované výrobcem pro větší rozpětí a též běžně dostupné skladem. Katalog strana 21. Typové při této volbě jsou použity veškeré nosníky výrobního programu vyráběné dle objednávek. Katalog strana 25 28,

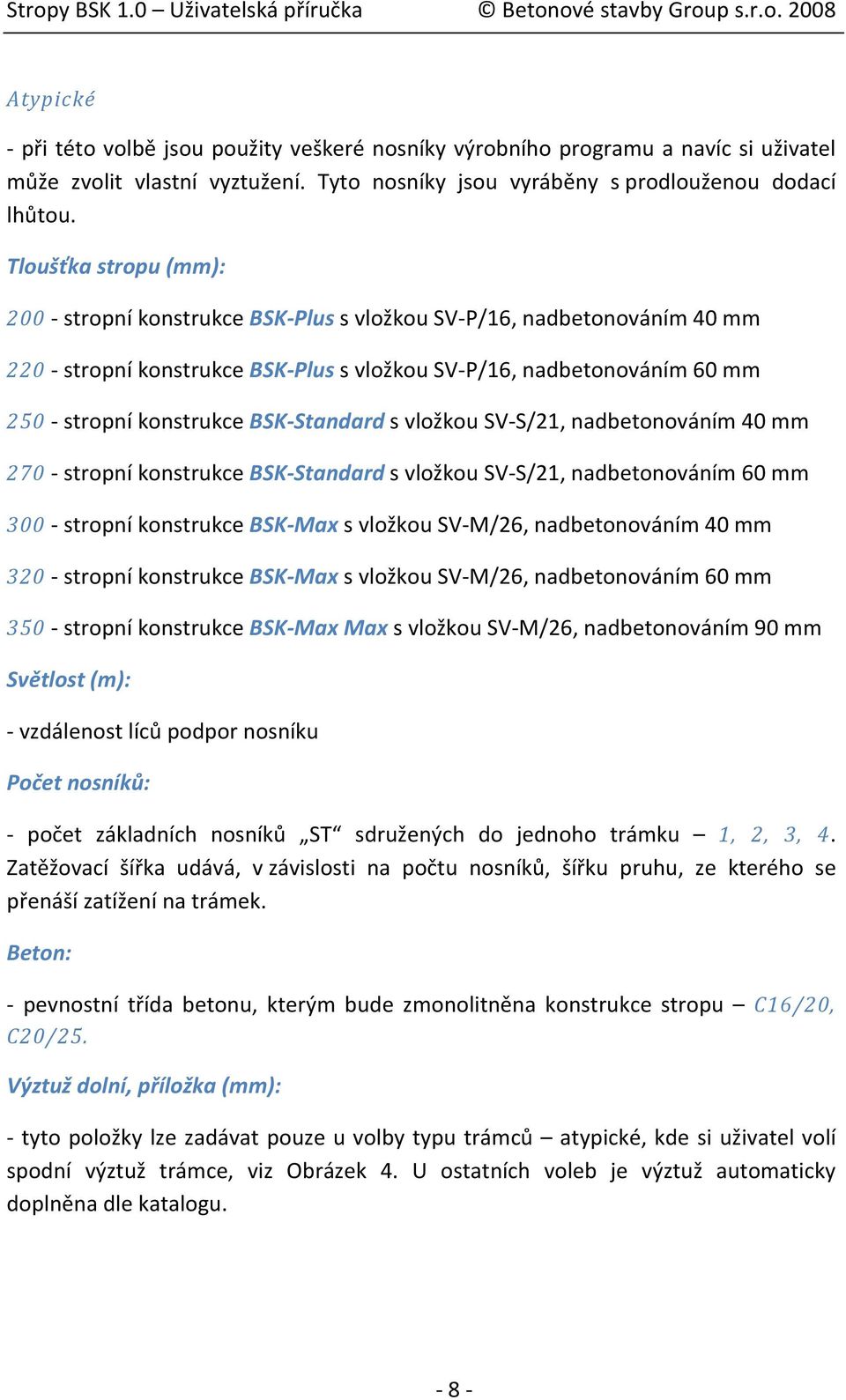

8 Atypické při této volbě jsou použity veškeré nosníky výrobního programu a navíc si uživatel může zvolit vlastní vyztužení. Tyto nosníky jsou vyráběny s prodlouženou dodací lhůtou. Tloušťka stropu (mm): 200 stropní konstrukce BSK Plus s vložkou SV P/16, nadbetonováním 40 mm 220 stropní konstrukce BSK Plus s vložkou SV P/16, nadbetonováním 60 mm 250 stropní konstrukce BSK Standard s vložkou SV S/21, nadbetonováním 40 mm 270 stropní konstrukce BSK Standard s vložkou SV S/21, nadbetonováním 60 mm 300 stropní konstrukce BSK Max s vložkou SV M/26, nadbetonováním 40 mm 320 stropní konstrukce BSK Max s vložkou SV M/26, nadbetonováním 60 mm 350 stropní konstrukce BSK Max Max s vložkou SV M/26, nadbetonováním 90 mm Světlost (m): vzdálenost líců podpor nosníku Počet nosníků: počet základních nosníků ST sdružených do jednoho trámku 1, 2, 3, 4. Zatěžovací šířka udává, v závislosti na počtu nosníků, šířku pruhu, ze kterého se přenáší zatížení na trámek. Beton: pevnostní třída betonu, kterým bude zmonolitněna konstrukce stropu C16/20, C20/25. Výztuž dolní, příložka (mm): tyto položky lze zadávat pouze u volby typu trámců atypické, kde si uživatel volí spodní výztuž trámce, viz Obrázek 4. U ostatních voleb je výztuž automaticky doplněna dle katalogu. 8

9 Prostředí Obrázek 4 Grafické okno s vykreslením průřezu, výztuže a montážního podepření trámců Mokré, Vlhké, Běžné, Suché, Střídavé udává typ prostředí, ve kterém se bude konstrukce stropu nacházet. Volba má vliv na výpočet průhybů a trhlin. Účel Byty, Provozovny Tělocvičny, Sály. Určuje, v jakém provozu se bude konstrukce stropu nacházet. Volba má vliv na mezní hodnoty průhybů stropu. Mezní trhliny V závislosti na prostředí nebo volbě uživatele stanovuje mezní hodnoty trhlin v betonu. Ostatní nepřístupné hodnoty nelze v této verzi programu editovat. 9

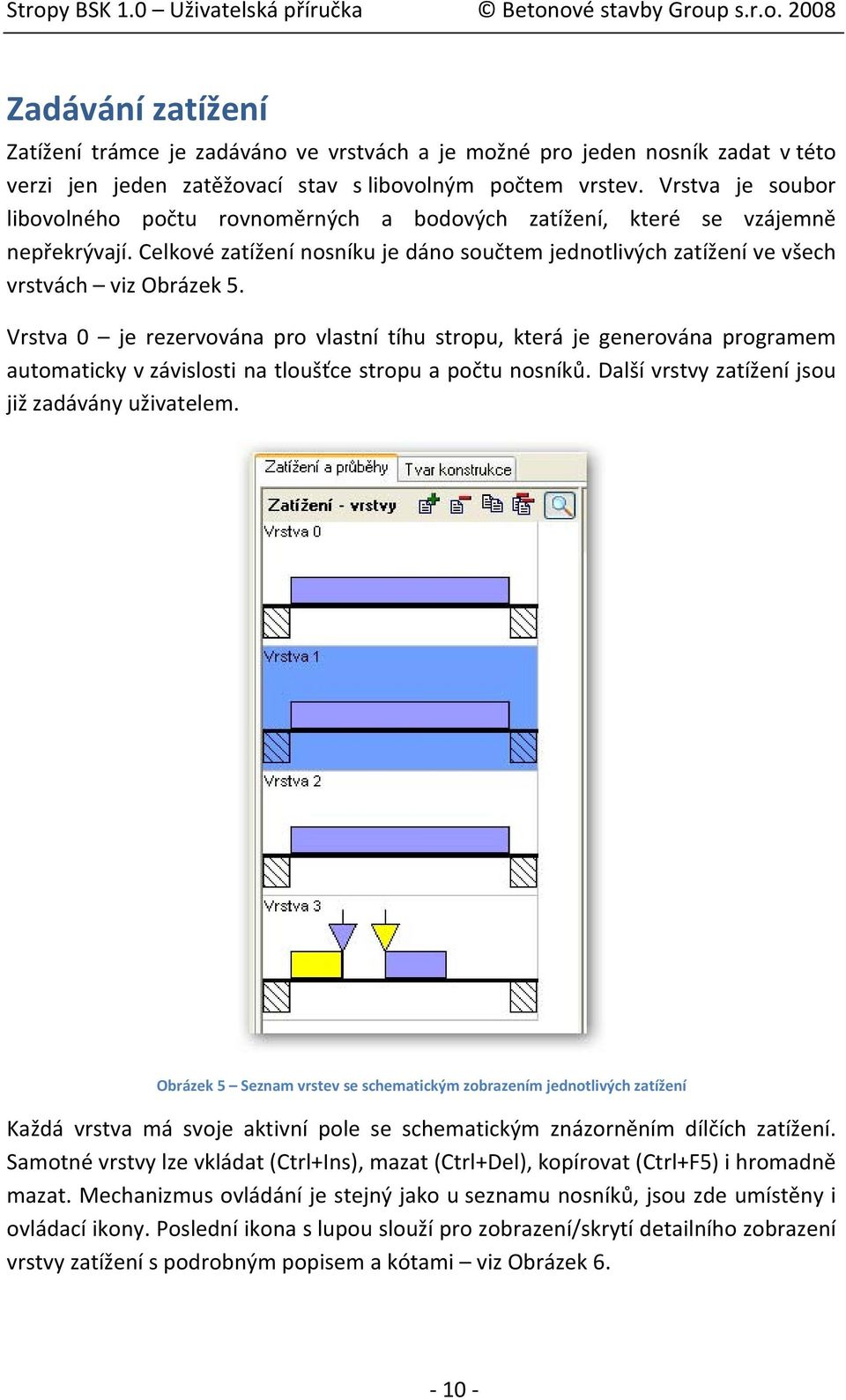

10 Zadávání zatížení Zatížení trámce je zadáváno ve vrstvách a je možné pro jeden nosník zadat v této verzi jen jeden zatěžovací stav s libovolným počtem vrstev. Vrstva je soubor libovolného počtu rovnoměrných a bodových zatížení, které se vzájemně nepřekrývají. Celkové zatížení nosníku je dáno součtem jednotlivých zatížení ve všech vrstvách viz Obrázek 5. Vrstva 0 je rezervována pro vlastní tíhu stropu, která je generována programem automaticky v závislosti na tloušťce stropu a počtu nosníků. Další vrstvy zatížení jsou již zadávány uživatelem. Obrázek 5 Seznam vrstev se schematickým zobrazením jednotlivých zatížení Každá vrstva má svoje aktivní pole se schematickým znázorněním dílčích zatížení. Samotné vrstvy lze vkládat (Ctrl+Ins), mazat (Ctrl+Del), kopírovat (Ctrl+F5) i hromadně mazat. Mechanizmus ovládání je stejný jako u seznamu nosníků, jsou zde umístěny i ovládací ikony. Poslední ikona s lupou slouží pro zobrazení/skrytí detailního zobrazení vrstvy zatížení s podrobným popisem a kótami viz Obrázek 6. 10

11 Obrázek 6 Detailní náhled vrstvy zatížení Pro zadání nebo editaci konkrétní vrstvy zatížení lze použít dvojité poklepání na aktivní vrstvě, nebo lze využít kontextového menu s volbou Definice vrstvy zatížení při stisku pravého tlačítka myši. Tímto způsobem vyvoláme editační okno vrstvy zatížení viz Obrázek 7. Před vlastním popisem zadávání zatížení ve vrstvě je nutné si vyjasnit několik zásadních principů odlišných od běžného zadávání zatížení v obdobných programech. Poloha zatížení je měřena od líců podpor a ne jak je běžně zvykem od teoretické podpory. To má výhodu v tom, že tyto vzdálenosti máte přímo zadané ve výkresech. Program si sám dopočítá zatížení k teoretickým podporám tzv. přepočet od světlosti k rozpětí. Bodová zatížení jsou ponechána na místě a rovnoměrná zatížení jsou upravována jen tehdy, pokud jsou umístěna až do levého nebo pravého líce. V tom případě je rovnoměrné zatížení rozšířeno k teoretickým podporám. Další novinkou je přepočet zatížení s vazbou na zatěžovací šířku trámce viz kapitola Údaje o nosníku. S vazbou zadané hodnoty intenzity zatížení na zatěžovací šířku program rozlišuje čtyři typy působení zatížení: Plošné Plošné normové rovnoměrné zatížení v kn / m 2, které je při výpočtu převáděno na liniové, násobením zatěžovací šířkou. Při změně počtu nosníků pak uživatel nemusí tuto hodnotu měnit. Tento typ reprezentuje např. zatížení užitné nebo podlahou. 11

12 Liniové Rovnoměrné normové zatížení v kn / m, které není závislé na zatěžovací šířce. Při změně počtu nosníků má stejnou hodnotu. Tento typ reprezentuje např. příčku v podélné ose trámce. Příčné Liniové rovnoměrné normové zatížení kolmé na nosník v kn / m, které je při výpočtu převáděno na bodové, násobením zatěžovací šířkou. Při změně počtu nosníků pak uživatel nemusí tuto hodnotu měnit. Tento typ reprezentuje např. příčku umístěnou kolmo na nosník. Bodové Bodové normové zatížení v kn, které není závislé na zatěžovací šířce. Při změně počtu nosníků má stejnou hodnotu. Tento typ reprezentuje např. sloupek krovu. Vrstvy zatížení Obrázek 7 Editační okno vrstvy zatížení Editační okno vrstvy zatížení je rozděleno do tří oblastí. Horní část zabírá grafický náhled na vrstvu s červeně označeným zatížením, které se právě upravuje nebo 12

13 zadává. První řádek popisu je název zatížení. V druhém řádku je uvedena provozní hodnota intenzity zatížení a příslušné jednotky. Ve třetím řádku je hodnota součinitele zatížení a písmeno, které označuje trvání zatížení: s stálé, d dlouhodobé, k krátkodobé. Ve střední části jsou zadané údaje jednotlivých zatížení seřazeny do přehledné tabulky. Spodní část okna slouží pro zadávání konkrétních hodnot. Jsou zde rovněž umístěny ikony pro přidávání, mazání i hromadné mazání jednotlivých zatížení. Polohy jednotlivých zatížení se zadávají vzdáleností vždy zleva doprava od konce předchozího zatížení, u prvního od líce levé podpory. Název položky Slovní označení zatížení pro lepší orientaci ve výpisech. Působení zatížení Plošné, Liniové, Příčné, Bodové viz kapitola Zadávání zatížení. Pro jasné odlišení je modře vyplněné zatížení násobené zatěžovací šířkou trámce, zatížení ponechané beze změny je vyplněné žlutě. Velikost normového zatížení Hodnota intenzity zatížení. Jednotky jsou závislé na položce Působení zatížení. Součinitel zatížení Součinitel zatížení dle ČSN Druh zatížení Zatížení z hlediska trvání Stálé, Dlouhodobé, Krátkodobé. Vzdálenost od líce levé podpory Vzdálenost udávaná v (m). Pokud je zadáváno druhé a další zatížení je tato položka nepřístupná. 13

14 Vzdálenost od předchozího prvku Vzdálenost udávaná v (m) od předchozí síly nebo konce rovnoměrného zatížení. Tato vzdálenost může být i nulová. Pouze dvě síly mohou být od sebe vzdáleny minimálně 0,01 m. Při zadávání prvního zatížení je tato položka nepřístupná. Délka rovnoměrného zatížení Délka působení rovnoměrného zatížení v (m). Tato položka nesmí být 0 a je nepřístupná při volbě působení zatížení příčné a bodové. Vykreslení průběhů Obrázek 8 Vykreslení průběhů vnitřních sil, deformací a tuhostí V samostatném okně se vykreslují průběhy posouvajících sil (kn), ohybových momentů (knm), deformací nosníku (mm) a tuhostí železobetonového průřezu (MNm 2 ). Průběhy vnitřních sil lze volit pro celkové výpočtové i normové zatížení, dále 14

15 pro vlastní tíhu, dlouhodobé a krátkodobé zatížení. Průhyby lze navíc volit s dotvarováním betonu či bez něj. Posouzení nosníku Obrázek 9 Posouzení nosníku podle I. a II. Mezního stavu Poslední část základního okna slouží pro výpis jednotlivých posuzovaných hodnot na trámci a jejich porovnání s mezními hodnotami. Ve skupině I. MS se posuzují zejména stupně vyztužení, poloha neutrálné osy, únosnost v ohybu, ve smyku a v pracovní spáře. Ve skupině II. MS se posuzují zejména deformace trámce a rozevření trhlin v betonu. U každé posuzované položky je vypsána spočtená hodnota a porovnána s mezní hodnotou. Dále je vypsáno procento využití v dané položce a slovní vyhodnocení. Mohou nastat tři případy: Vyhovuje kritérium je splněno Podmínečně vyhovuje kritérium je překročeno u I. MS o 3 %, u II. MS o 5 % Nevyhovuje kritérium není splněno Výstupní protokol Při volbě tisk program vygeneruje u vybraných nosníků výstupní protokol a odešle jej na tiskárnu. Pokud je požadován výstup do PDF, lze si stáhnout ze stránek podpory programu stavby podpora.cz volně šiřitelný program, který po nainstalování vytvoří virtuální tiskárnu pro zpracování formátu PDF. 15

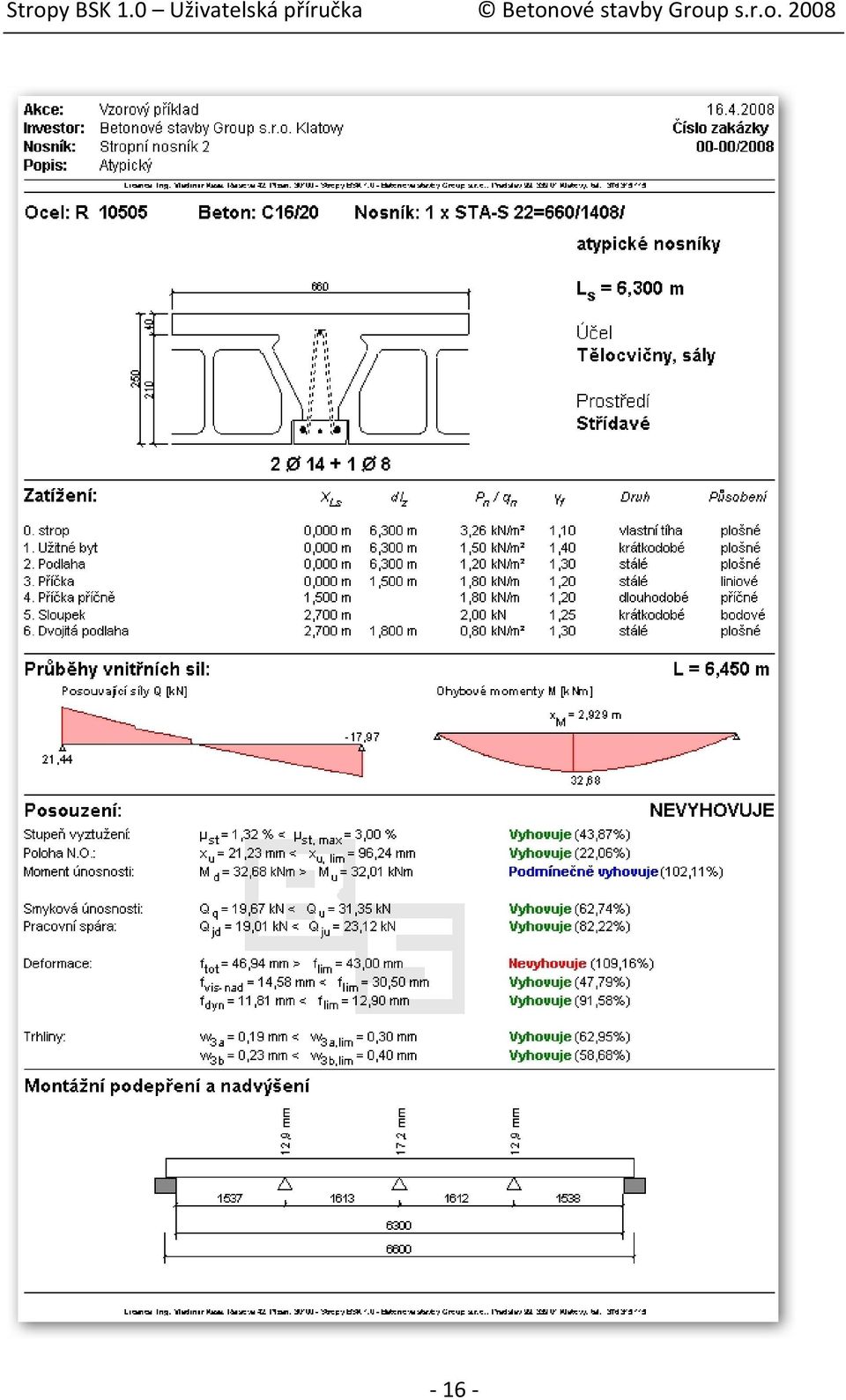

16 16
