1 Česká zemědělská univerzita Praha Technická fakulta Medomet se zvratnými koši Lucie Horáková TF TTZO kombinované studium letní semestr 2009

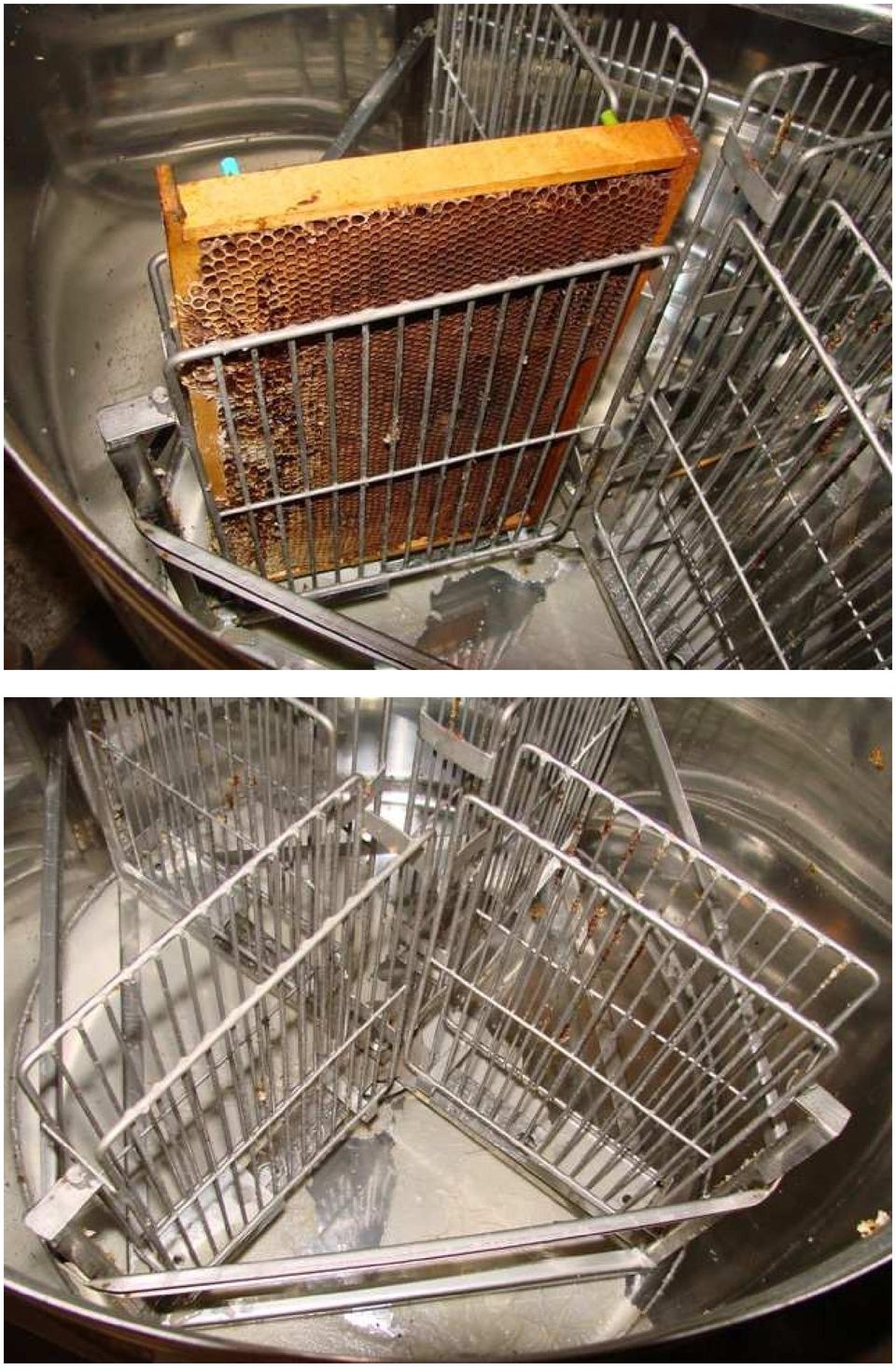

2 Medomet je zařízení pro získávání medu ze včelích plástů. Funkce medometu je založena na působení odstředivé síly. Medomet vynalezl Franz von Hruschka již v roce První medomety byly dřevěné, postupně kovové s ochranným nátěrem. V současnosti je tendence používat z hygienických důvodů medomety nerezové nebo s plastovým pláštěm a nerezovým košem. Před vynálezem medometu se med z plástů lisoval, nechával vykapat nebo vyžvýkával. Plásty většinou nešlo použít opakovaně, byly zničené. Medomet se postupem času upravoval, aby včelaři ulehčil především práci, zvýšil produktivitu a ušetřil čas. Největší takovou to úpravou je motorový pohon a zvratné koše. Zvratný koš je pohyblivě zavěšen na konstrukci v medometu, ve kterém je umístěn plást. Pomocí odstředivé síly a motoru s frekvenčním měničem se pohybuje na jednu či druhou stranu. Odstřeďování plástu se provádí střídavě dvakrát na každé jeho straně. Pomocí tohoto zvratného koše včelař nemusí ručně plásty otáčet.

Před vynálezem medometu se med z plástů lisoval, nechával vykapat nebo vyžvýkával. Plásty většinou nešlo použít opakovaně, byly zničené.

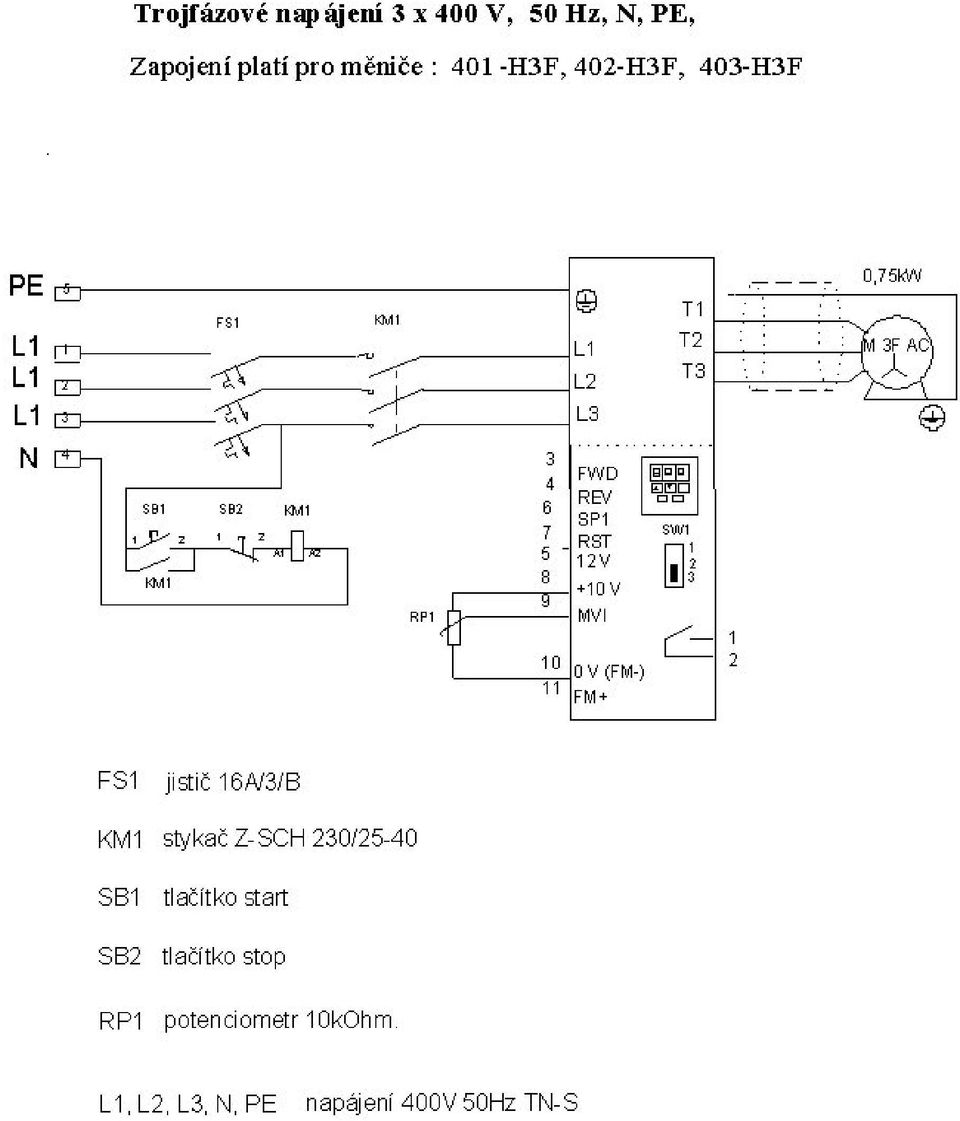

5 Výpočet převodu otáček pomocí frekvenčního měniče : Parametry : motor 750 ot/min 50 Hz 0,5 kw frekvenční měnič 0,75 kw 400V řemenice motoru - hnací - převod do pomala řemenice medometu - hnané Převodový poměr : 1 : 3,333 d := 60mm 1 d := 200mm 2 d d = = n := min n 50Hz 80 1 Hz = otáčky za min. motoru při 80Hz min n 50Hz 1 1 Hz = 15 - otáčky za min. motoru při 1Hz min Otáčky frekvenčního měniče : Motor má otáčky Frekvenční měnič má otáčky ot/min ot/min Změna funkce ( otáček motoru ) pomocí potenciometru 10 kω umístěm na víku medometu.

2 103 - otáčky za min. motoru při 80Hz min n 50Hz 1 1 Hz = 15 - otáčky za min. motoru při 1Hz min Otáčky frekvenčního měniče : 1 3.333 1200 3.333 360.

7 Specifikace funkcí měničů Způsob řízení motoru Řízení frekvence Hlavní Funkce Rozsah frekvence Rozlišení frekvence Nastavení z klávesnice Externí nastavení frekvence Další funkce Nosná frekvence Doba rozběhu a doběhu Závislost U/f Řízení momentu Vícefunkční vstup Vícefunkční výstup Pulzní šířková modulace, sinusový průběh proudu Hz Digitálně : 0,1 Hz (1 99,9 Hz), 1 Hz ( Hz) Analogově : 1 Hz/50 Hz Přímé nastavení frekvence tlačítky ^ v Nastavení analogovým signálem : 0 10 V, 0-20 ma, 4 20 ma Nastavitelná horní a dolní mez frekvence 1 16 khz 0,1-999 s 6 pevně nastavených závislostí: výstupní napětí/frekvence Nastavitelné zvýšení momentu Nastavitelná rychlost SP1, SP2, SP3 rychlost posouvání JOG Externí STOP, blokování výstupu, RESET Výstupní relé, bezpotenciálový kontakt Programovatelné funkce : chyba, chod měniče, dosažená frekvence Brzdný moment 2P2/2P5/201 asi 20% z jmenovitého momentu 202/203/401/ až 100% z jmenovitého momentu, externí brzdný odpor Další funkce STOP zpomalováním nebo volným doběhem, Auto RESET Nastavení frekvence brždění DC proudem Indikace funkcí 3 sedmisegmentové zobrazovače LED Indikace: frekvence, parametrů měniče, chybových hlášení, programových verzí Pracovní teplota - 10 až + 50 º C Vlhkost 0-95 %, nekondenzující Vibrace Menší než 1 G EMC - interference Třída A dle ČSN EN 55011, zabudovaný filtr Třída B dle ČSN EN 55011, použit přídavný filtr Krytí IP 20 nebo IP 65 Přetížení 150 % po dobu 1 min Ochranné funkce Maximální napětí na vstupu Hlášení OV Minimální napětí na vstupu Krátkodobý výpadek napětí 260 V AC, jednofázové napájení 450 V AC, sdružené napětí, trojfázové napájení DC napětí na meziobvodu : 400 V Jednofázové, 700 V Trojfázové napájení 190 V AC, jednofázové napájení 360 V AC, sdružené napětí, trojfázové napájení 0 až 2 s, Měnič restartuje do běžícího motoru

: 1 Hz/50 Hz Přímé nastavení frekvence tlačítky ^ v Nastavení analogovým signálem : 0 10 V, 0-20 ma, 4 20 ma Nastavitelná horní a dolní mez frekvence 1 16 khz 0,1-999 s 6 pevně nastavených

8 Ochranné funkce Montáž Ochrana proti zastavení Ochrana proti zkratu na výstupu měniče Ochrana proti zemnímu zkratu u motoru Ochrana proti překročení teploty uvnitř měniče Ochrana proti zastavení při zrychlování, zastavování a konstantních otáčkách motoru Elektronická ochrana proti zkratu Elektronická ochrana výstupu měniče při zemním zkratu motoru Elektronická ochrana proti překročení teploty Šrouby na nosnou desku, nebo na lištu DIN

zastavování a konstantních otáčkách motoru Elektronická ochrana proti zkratu Elektronická ochrana výstupu
