ODSÁVACÍ DIGESTOŘ ZÁVĚSNÁ DGI - DZ 10/10 TECHNICKÝ LIST DGI_DZ_001 CZ EN SK Ø 200. Odsávací kapacita: 750 m 3 /h. Objednací číslo:

Transkript

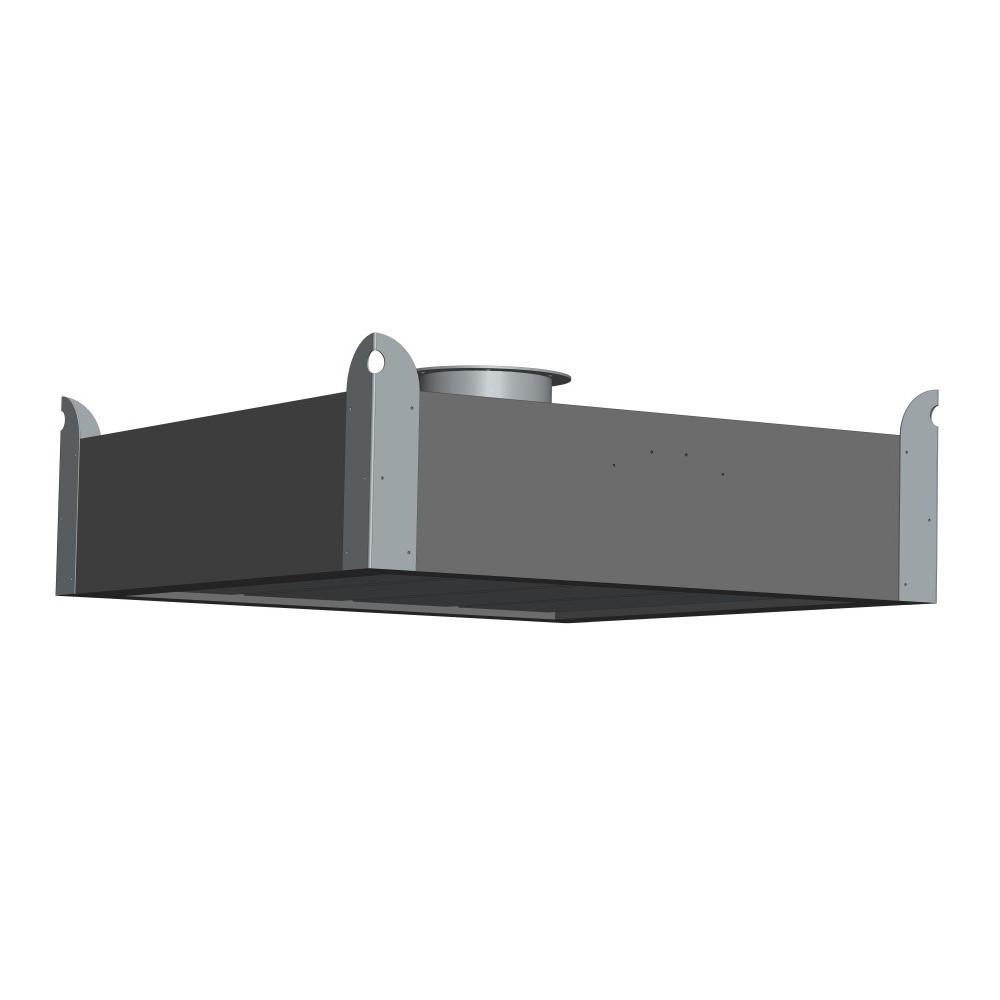

1 200 Ø 200 Objednací číslo: DGI_DZ_001 Odsávací kapacita: 750 m 3 /h Odsávací plocha: 1 m 2 Název položky: Maximální podtlak v sacím potrubí: Velikost digestoře: Výška digestoře: Pa x mm 200 mm ODSÁVACÍ DIGESTOŘ ZÁVĚSNÁ DGI - DZ 10/10 Uchycení digestoře: Doporučený typ svítidel: Intenzita osvětlení pod digestoří: Minimální výška od země: Hmotnost digestoře: Materiálové provedení lišt: Materiálové provedení rámu: zavěšení na lanko / konzoli 1x SALUKA-218-EP doporučeno 500 lx 2,2 m 41 kg aluminium RAL gidly@gidly.cz tel: web: IČ: DIČ: CZ

2 ODSÁVACÍ DIGESTOŘ ZÁVĚSNÁ DGI - DZ 10/10 Popis Jedná se o odsávací digestoř závěsného provedení pro umístění nad zdrojem kouře. Odsávací digestoř je v provedení pro připojení k centrálnímu odsávacímu systému, který bude zajišťovat správný odtah skrze digestoř. Digestoř slouží k záchytu svařovacího kouře přímo nad pracovištěm a jejím úkolem je zamezení šíření kouře do prostoru haly. Odsávací výkon je stanoven hodnotou 700 m 3 /h na 1 m 2 aktivní plochy digestoře při podtlaku v odsávacím potrubní Pa a umístění maximálně 2000 mm nad svařencem. Na aktivní stranu odsávací digestoře je možno umístit svítidla pro zajištění osvětlení pracoviště. Použití Závěsné odsávací digestoře se využívají pro záchyt svařovacího kouře v prostorech nad ručními svařovacími pracovišti a nad svařovacími roboty. Uložení digestoře je řešeno pomocí lanek či řetízků s karabinkami v rozích digestoře. K boku odsávací digestoře je možné připevnit clonu v podobě PVC pásů, které napomáhají zvýšení účinnosti lokálního odsávání a zamezují unikání kouře do okolí digestoře. Pracovní podmínky Odsávací digestoře jsou navrženy pro plošný odsávací výkon Q= 700 m 3 /h na 1m 2 aktivní odsávací plochy. Odsávací výkon je stanoven při provozním podtlaku Pa v odsávacím potrubí. Při vyšším provozním podtlaku nedoporučujeme odsávací digestoře provozovat, a to z důvodu vyšší provozní hlučnosti. Odsávací digestoře je možno umisťovat vedle sebe v níže uvedených kombinacích a vytvářet tak velkoplošné odsávací stropy svařovacích buněk či svařovacích prostorů. Odsávací digestoř je umístěna vždy přímo nad svařovacím prostorem a odsává dýmy nad pracovníkem. Svařovací dýmy tak vstupují do dýchací zóny svářeče a odsáty jsou až následně. Z tohoto důvodu instalace účinného odsávání nevylučuje používání osobních ochranných pomůcek v tomto případě ochrannou helmu s přívodem filtrovaného vzduchu do dýchací zóny svářeče. Označení DGI - DZ 10/10 Označení katalogu GIDLY DGI odsávací digestoře Provedení odsávací digestoře DZ = závěsné provedení odsávací digestoře Rozměr X digestoře Možnosti: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Rozměr Y digestoře Možnosti: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Skládání digestoří do velkoplošných odsávacích stropů gidly@gidly.cz tel: web: IČ: DIČ: CZ

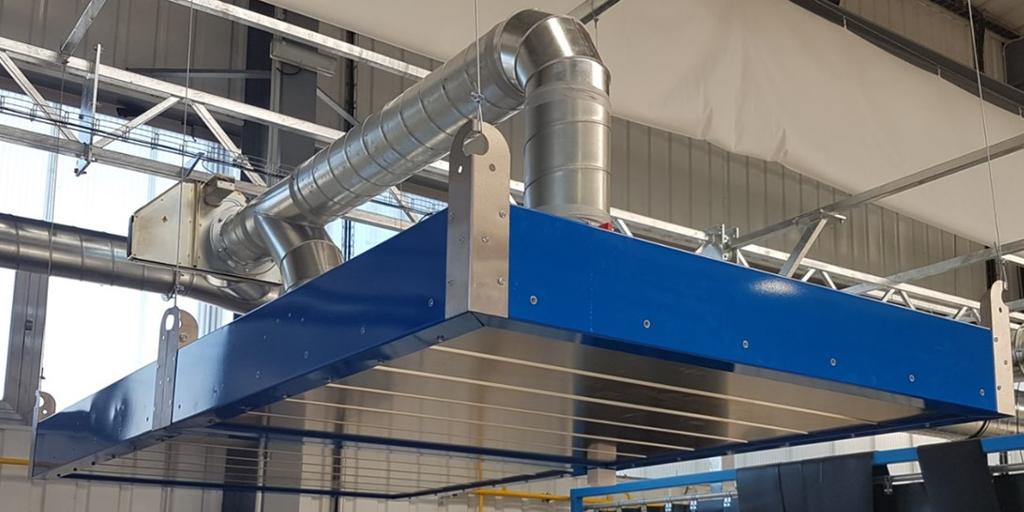

3 Příklady aplikací odsávací digestoř o velikosti 1,5 x 3,0 m odsávací digestoř o velikosti 3,0 x 3,0 m odsávací digestoře o velikosti 1,5 x 3,0 m a 3,0 x 3,0 m gidly@gidly.cz tel: web: IČ: DIČ: CZ

4 200 PRODUCT DATASHEET Ø 200 Order number: DGI_DZ_001 Exhaust capacity: 750 m 3 /h Exhaust area: 1 m 2 Ithem name: Maximum vacuum: Hood size: Hood height: Pa x mm 200 mm EXHAUST HOOD FOR HANGING DGI - DZ 10/10 Fitting the hood: Recommended type of luminaires: Illumination under the hood: Minimum height from the ground: Weight: Material of rail: Material of the frame: hanging on a rope / console 1x SALUKA-218-EP recommended 500 lx 2,2 m 41 kg aluminium RAL gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

5 EXHAUST HOOD FOR HANGING DGI - DZ 10/10 PRODUCT DATASHEET Description This is an extraction hood of a suspended design for positioning above the smoke source. The hood is designed for connection to the central extraction system, which will ensure a correct flow rate through the hood. The hood is used to capture welding smoke directly above the workplace and its task is to prevent smoke from spreading to the plant. The extraction flow rate is set with 700 m 3 /h per 1 m 2 of active hood area with a vacuum of Pa in the extraction ducting and maximally height of 2000 mm over the welding spot. It is possible to place light sources on the active side of the suction hood, to provide workplace illumination. Usage Suspended extraction hoods are used to capture welding smoke in the area over the manual welding workspaces and also over welding robots. The hood suspension is solved using cables or chains in the hood corners. A covering form PVC bands can be fitted to the side of the hood to increase efficiency of the extraction and prevent spreading of the smoke. Working conditions The extraction hoods are designed for flow rate of Q= 700 m 3 /h per 1m 2 of active area. The flow rate is set with an operational vacuum of Pa in the pipeline. We do not recommend to operate the extractor hood with higher operating pressures due to higher operating noise. The extraction hoods can be placed side by side in the combinations below to create large-area suction ceilings of welding cells or welding areas. The suction hood is always located directly above the welding compartment and extracts the fumes above the worker. The welding fumes thus enter the breathing zone of the welder and are extracted only afterwards. The usage of extractor hoods does not rule out the usage of personal protective equipment, such as air masks. Designation DGI - DZ 10/10 GIDLY catalog designation DGI exhaust hoods Exhaust hood design DZ = design for hanging exhaust hoods Dimension X of hood Options: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Dimension Y of hood Options: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Folding hoods into large-area suction ceilings gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

6 Application examples PRODUCT DATASHEET extraction hood of size 1,5 x 3,0 m extraction hood of size 3,0 x 3,0 m extraction hoods of size 1,5 x 3,0 m and 3,0 x 3,0 m gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

7 200 Ø 200 Objednávacie číslo: DGI_DZ_001 Odsávacia kapacita: 750 m 3 /h Odsávacia plocha: 1 m 2 Názov položky: Max. podtlak v sacom potrubí: Veľkosť digestora: Výška digestora: Pa x mm 200 mm ZÁVESNÝ ODSÁVACÍ DI- GESTOR DGI - DZ 10/10 Uchytenie digestora: Odporúčaný typ svietidiel: Intenzita osvetlenia pod digestorom: Minimálna výška od zeme: Hmotnosť digestora: Materiálové prevedenie líšt: Materiálové prevedenie rámu: zavesenie na lanko / konzolu 1x SALUKA-218-EP odporúčané 500 lx 2,2 m 41 kg aluminium RAL gidly@gidly.cz tel: web: IČ: DIČ: CZ

8 ZÁVESNÝ ODSÁVACÍ DIGESTOR DGI - DZ 10/10 Popis Jedná sa o odsávací digestor závesného prevedenia pre umiestnenie nad zdrojom dymu. Odsávací digestor je v prevedení pre pripojenie k centrálnemu odsávaciemu systému, ktorý bude zabezpečovať správny odťah skrz digestor. Digestor slúži k záchytu zváracieho dymu priamo nad pracoviskom a jej úlohou je zamedzenie šírenia dymu do priestoru haly. Odsávací výkon je stanovený hodnotou 700 m 3 /h na 1 m 2 aktívnej plochy digestora pri podtlaku v odsávacom potrubné - Pa a umiestnenie maximálne 2000 mm nad zvarkom. Na aktívne stranu odsávacie digestora je možné umiestniť svietidlá pre zaistenie osvetlenia pracoviska. Použitie Závesné odsávacie digestory sa využívajú na záchyt zváracieho dymu v priestoroch nad ručnými zváracími pracoviskami a nad zváracími roboty. Uloženie digestora je riešené pomocou laniek či retiazok s karabínkami v rohoch digestora. K boku odsávacie digestora je možné pripevniť clonu v podobe PVC pásov, ktoré napomáhajú zvýšenie účinnosti lokálneho odsávania a zamedzujú unikaniu dymu do okolia digestora. Pracovné podmienky Odsávací digestory sú navrhnuté pre plošný odsávací výkon Q = 700 m 3 /h na 1m 2 aktívnej odsávacie plochy. Odsávací výkon je stanovený pri prevádzkovom podtlaku Pa v odsávacom potrubí. Pri vyššom prevádzkovom podtlaku neodporúčame odsávací digestory prevádzkovať, a to z dôvodu vyššej prevádzkovej hlučnosti. Odsávací digestore je možné umiestňovať vedľa seba v nižšie uvedených kombináciách a vytvárať tak veľkoplošné odsávacie stropy zváracích buniek či zváracích priestorov. Odsávací digestor je umiestnený vždy priamo nad zváracím priestorom a odsáva dymy nad pracovníkom. Zváracie dymy tak vstupujú do dýchacej zóny zvárača a odsaté sú až následne. Z tohto dôvodu inštalácie účinného odsávania nevylučuje používanie osobných ochranných pomôcok v tomto prípade ochrannú helmu s prívodom filtrovaného vzduchu do dýchacej zóny zvárača. Označenie DGI - DZ 10/10 Označenie katalógu GIDLY DGI odsávací digestory Prevedenie odsávacieho digestora DZ = závesné prevedenie Rozmer X digestora Možnosti: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Rozmer Y digestora Možnosti: 10 = mm, 12 = 1250 mm, 15 = 1500 mm Skladanie digestorov do veľkoplošných odsávacích stropov gidly@gidly.cz tel: web: IČ: DIČ: CZ

9 Príklady aplikácií odsávací digestor s veľkosťou 1,5 x 3,0 m odsávací digestor s veľkosťou 3,0 x 3,0 m odsávací digestory s veľkosťou 1,5 x 3,0 m a 3,0 x 3,0 m gidly@gidly.cz tel: web: IČ: DIČ: CZ
