FILTRAČNÍ ZAŘÍZENÍ PRO LOKÁLNÍ ODPRÁŠENÍ

Transkript

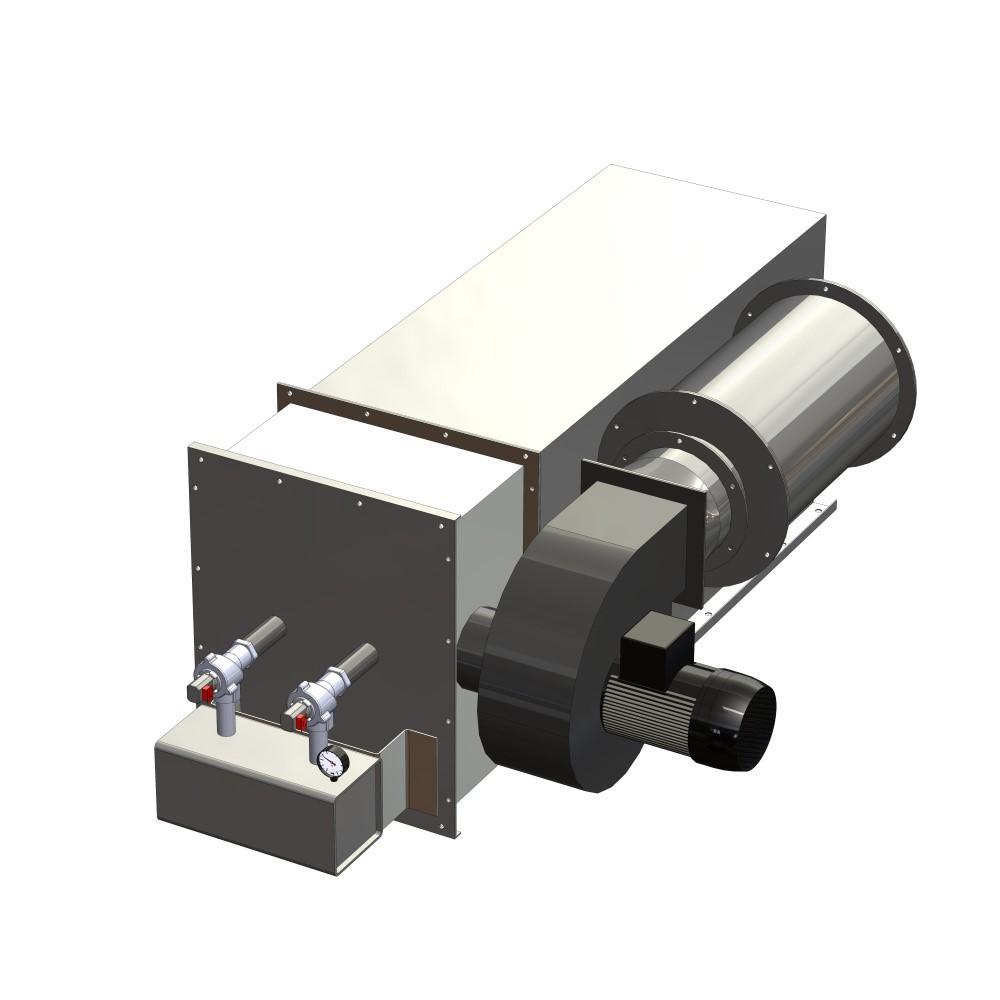

1 FILTRAČNÍ ZAŘÍZENÍ PRO LOKÁLNÍ ODPRÁŠENÍ Odsávací výkon: 960 m 3 /h Typ filtračního zařízení : FGI - CARM V-BF 04/1/1/10/H R02 Katalogové číslo: FGI_BF_001 TECHNICKÝ LIST gidly@gidly.cz tel: web: IČ: DIČ: CZ

2 TECHNICKÝ LIST Technické parametry Objednací číslo: Typ filtru: Popis filtru: FGI_BF_001 FGI - CARM V-BF 04/1/1/10/H R02 Stacionární tkaninové filtrační zařízení s automatickou regenerací filtračního média protiproudem tlakového vzduchu. Měrná hmotnost filtračního média 600 g/m2. Životnost filtračního média provozních hodin. Filtrační zařízení je určené pro aplikace odsávání dopravních cest materiálů jako šnekové dopravníky, redlery, přesypy dopravníků. Separovaný materiál je vracen zpět do dopravní cesty. ÚDAJE O FILTRACI Filtrační plocha: 4 m 2 Tvar filtračních elementů: oválné filtrační elementy Počet filtračních elementů: 4 ks Filtrační plocha jednoho elementu: 1 m 2 Filtrační médium: mikroporézní polyester Plošná hmotnost filtračního média: 600 g/m 2 Teplotní odolnost filtračního média: do 150 C Zatížení filtrační plochy: 4 m/min Životnost filtračního materiálu: provozních hodin Účinnost filtrace: 99,8 % Zbytkový úlet za filtrem: 1-3 mg/nm 3 Tlaková ztráta počáteční / maximál.: [Pa] ÚDAJE O VENTILÁTORU Odsávací výkon (provozní bod): 960 m 3 /h Dopravní tlak ventilátoru: Příkon elektromotoru: Otáčky ventilátoru: Hluk ventilátoru v akustickém boxu: 1600 Pa 0,75 kw 2855 ot/min 75 db(a) 2 m od zdroje ÚDAJE O VYNÁŠENÍ ODPADU Sběrná nádoba: -- Vynášení mechanismy: -- Příkon vynášecích mechanismů: -- ÚDAJE O SPOTŘEBÁCH Spotřeba tlakového vzduchu: Tlak tlakového vzduchu: Rosný bod tlakového vzduchu: 3 Nm3/h Nm 3 /hod 4 bar +2 C uvnitř, -40 C vně Příkon vyhřívání výsypky -- Spotřeba elektrické energie celkem: 0,8 kw 400V 50 Hz ÚDAJE O ROZMĚRECH Šířka / hloubka / výška filtru Hmotnost filtračního zařízení: Zatížení na přírubu: 540 / 1641 / 595 [mm] 441 kg 441 kg Sběrná nádoba: -- ÚDAJE O PROSTŘEDÍ Prostředí umístění filtru: bez nebezpečí výbuchu Prostředí na špinavé straně filtru: zóna 22 Prostředí na čisté straně filtru: Provedení dle ATEX: bez nebezpečí výbuchu ANO ÚDAJE OD VÝROBCE Výrobce: Materiálové provedení / povrchová úprava: Dokumentace součástí filtru: CIPRES FILTR BRNO s.r.o / kombinace Zn. profilů a RAL dle volby dokumentace o zabudování gidly@gidly.cz tel: web: IČ: DIČ: CZ

3 Filtrační zařízení FGI - CARM V-BF 04/1/1/10/H R02 TECHNICKÝ LIST Popis filtračního zařízení pro lokální odsávání Filtrační zařízení FGI - CARM V-BF 04/1/1/10/H R02 je filtrační jednotka vybavená automatickou regenerací filtračního média z netkané textilie pomocí protiproudu tlakového vzduchu. Ze zkušeností z jednotlivých aplikací s použitím lokálních filtračních jednotek dosahuje životnost filtračního média více než provozních hodin, bez nutnosti jakéhokoliv manuálního dočišťování. Filtrační médiem jsou ploché, hladké rukávce z netkané textilie o plošné hmotnosti 600 g/m2. Filtrační médium neobsahuje záhyby, ve kterých by docházelo k usazování prachu a je velmi mechanicky odolné proti protržení či prodření. Hodnota zbytkového úletu prachových částic na výduchu je v rozmezí 1-3 mg/m3. Odsávací ventilátor je na výstupu vybaven kruhovým tlumičem hluku tak, aby byla snížena hluková zátěž od filtračního zařízení. Výsyp odprašků je veden zpět do cesty materiálu. Specifikace lokálního odprášení dopravníků Filtrační zařízení typu CARM V-BF je určeno pro lokální odprášení dopravních cest materiálu, jako jsou redlery, šnekové dopravníky a pásové doravníky. Odprašky zachycené filtračním zařízením padají z filtru přímo do prostoru odsávaného dopravníku. Filtr CARM V-BF udržuje přesyp dopravníků v mírném podtlaku, čím zamezuje šíření prachu do okolního prostředí. Odprašky z filtru padají zpět do cesty dopravy materiálu. Filtrační zařízení CARM V-BF není vybaveno výsypkou odprašků. Odprašky zachycené filtračním zařazením jsou vždy vraceny zpět do prostoru, odkud byly odsáty. Filtrační zařízení typu CARM V-BF jsou sestaveny v modulárních řadách, které umožnují dodat filtrační zařízení pro odsávací výkon od 400 m3/h do m3/h. Výkon filtračního zařízení stanovujeme dle aplikace, pro kterou má být filtrační zařízení používáno. Velikosti filtračních zařízení se liší dle šířky odprašovaných dopravníků, dle výkonu a souběhu dopravy materiálu či dle dopravního výkonu a rychlosti pásových dopravníků. Odsávací výkon filtru zabezpečuje radiální odsávací ventilátor, umístěný na čisté straně filtru. Označení filtru: FGI - CARM V-BF 04/1/1/10/H R02 - Označení katalogu GIDLY - Označení typu filtračního zařízení výrobce - Označení počtu filtračních tašek v jedné řadě - Označení počtu řad filtračních tašek vedle sebe - Označení počtu řad filtračních tašek nad sebou - Označení filtrační plochy jednoho filtračního elementu - Označení polohy filtru (H - horizontální, V - vertikální) - Označení typu použitého ventilátoru Označení katalogu GIDLY FGI filtrační zařízení Označení typu filtračního zařízení výrobce Jedná se typové označení filtračního zařízení výrobce CIPRES FILTR BRNO s.r.o. Označení počtu filtračních tašek v jedné řadě Určuje, kolik kusů filtračních tašek vedle sebe umístěných je umístěno v jedné filtrační sekci. Uvedené filtrační zařízení obsahuje: 4 kusů filtračních tašek v jedné řadě Označení počtu řad filtračních tašek vedle sebe Určuje, kolik kusů filtračních sekcí vedle sebe obsahuje dané filtrační zařízení. Uvedené filtrační zařízení obsahuje: 1 Označení počtu řad filtračních tašek nad sebou Určuje, kolik řad filtračních tašek nad sebou obsahuje dané filtrační zařízení. Uvedené filtrační zařízení obsahuje: 1 Označení filtrační plochy jednoho filtračního elementu Určuje, jakou filtrační plochu má každý z filtračních elementů. Uvedené filtrační zařízení obsahuje: filtrační tašky o ploše 1 m2 na jeden kus Označení polohy filtru Určuje, jakým v jaké poloze je filtrační zařízení umístěno H - horizontální poloha, V - vertikální poloha gidly@gidly.cz tel: web: IČ: DIČ: CZ

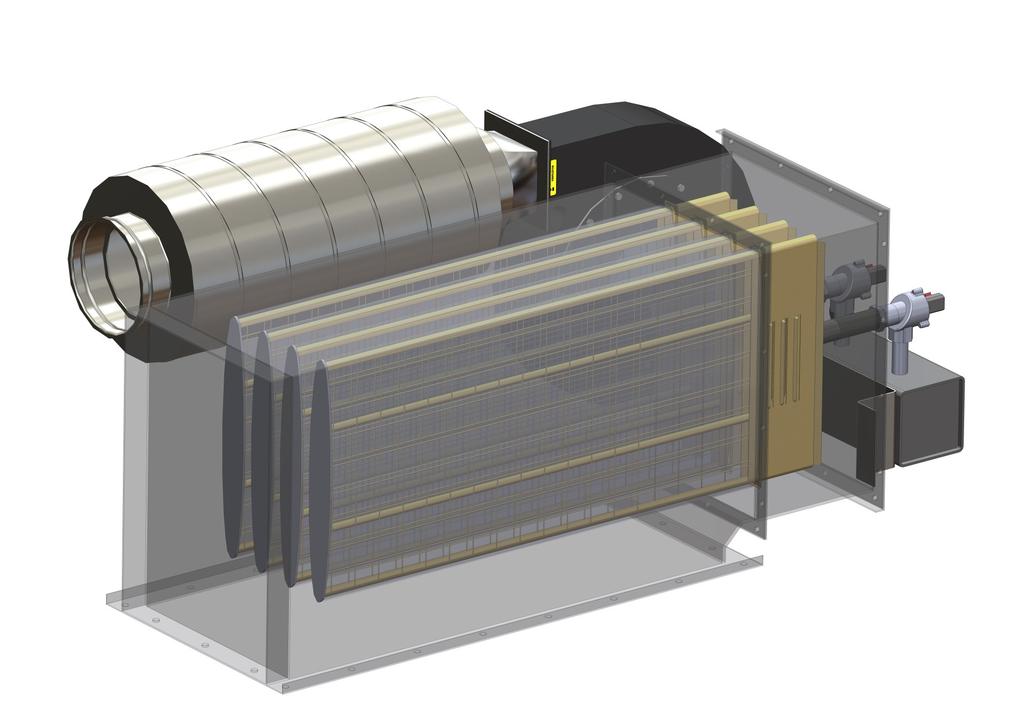

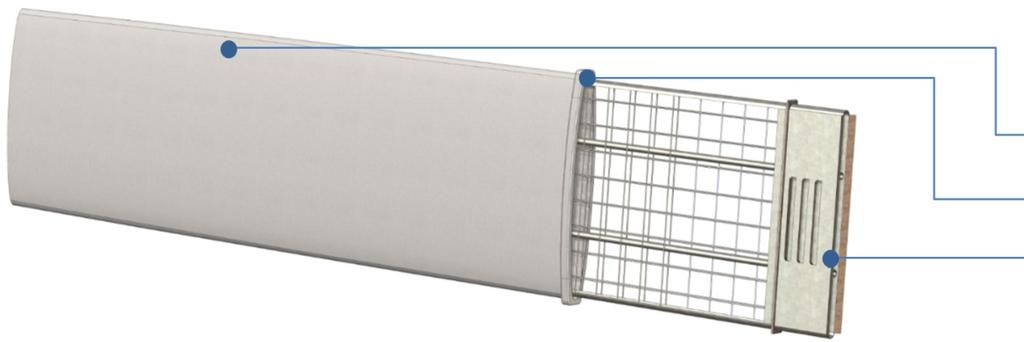

4 Představení konstrukce filtru jedná se pouze o informativní obrázek TECHNICKÝ LIST 1) Kruhový tlumič hluku ventilátoru 2) Odsávací ventilátor 3) Tělo filtračního zařízení 4) Filtrační tašky 5) Ofukové tyče regenerace 6) Řídicí jednotka regenerace 7) Zásobník tlakového vzduchu 8) Ventily regenerace 9) Připojovací příruba Pozn. Vizualizace filtračního zařízení slouží pro vysvětlení konstrukce filtru. Konkrétní výkres filtračního zařízení je možno stáhnout na pod položkou FGI_BF_001. K dispozici je 2D výkres ve formátu DWG a 3D model ve formátu STEP. Představení filtračního média: Jedná se o ploché filtrační elementy filtrační tašky s plošnou hmotností 600 g/m 2, které mají hladký povrch a neobsahují záhyby. Životnost filtračního média je deklarovaná výrobcem technologie a to minimálně provozních hodin. Filtrační taška Těsnící manžeta Rám filtrační tašky gidly@gidly.cz tel: web: IČ: DIČ: CZ

5 DUST FILTER FOR LOCAL EXTRACTION Suction power: 960 m 3 /h Filtration device type: FGI - CARM V-BF 04/1/1/10/H R02 Catalogue number: FGI_BF_001 PRODUCT DATASHEET gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

6 PRODUCT DATASHEET Technical specification Order number: Filter type: Filter description FGI_BF_001 FGI - CARM V-BF 04/1/1/10/H R02 Stationary fabric dust filter with automatic regeneration of the filter medium, by compressed air contraflow. The specific mass of the filter media is 600 g/m2. The filter medium service life is operating hours. The filtering device is designed for applications such as screw conveyors, redlers, conveyor overhangs dedusting. The separated material is returned to the transport path. FILTRATION DATA Filter area: 4 m 2 Shape of filter elements: Number of filter elements: oval-shaped filter elements 4 psc Filter area of one element: 1 m 2 Filter medium: Filter medium area mass: 600 g/m 2 Temperature resistance of the filter medium: Filter area load: Filter medium service life: micro-porous polyester up to 150 C 4 m/min Filtration efficiency: 99.8% operating hours Residual drift past the filter: 1-3 mg/nm 3 Pressure drop, initial/maximum: FAN DATA [Pa] Suction power (at point of operation): 960 m 3 /h Ventilator pressure: Electric motor power supply: Fan rpm: Fan noise in the acoustic hood: 1600 Pa 0,75 kw 2855 rpm WASTE DISPOSAL DATA Collection container: -- Disposal mechanisms: -- Disposal mechanisms power supply: Compressed air consumption: Compressed air pressure: Compressed air dew point: Discharge chute heater power Electricity consumption Filter width / depth / height Dust filter mass: Anchorage loading: -- CONSUMPTION DATA 75 db(a) 2 m away 3 Nm3/h Nm 3 /hod 4 bar DIMENSION DATA Collection container: -- Filter surroundings: +2 C inside, -40 C outside -- kw 230V 50 Hz 0,8 kw 400V 50 Hz 540 / 1641 / 595 [mm] 441 kg 441 kg SITUATIONAL DATA Surroundings on the dirty side of the filter: * Surroundings on the clean side of the filter: ATEX compliance: Manufactured by: without risk of explosion zone 22 without risk of explosion YES MANUFACTURER DATA Material specification / surface finish: Filter component documentation: CIPRES FILTR BRNO s.r.o / combination of brand profiles and RAL options assembly documentation gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

7 PRODUCT DATASHEET Dust filter FGI - CARM V-BF 04/1/1/10/H R02 Description of a filter device for local extraction The filter device FGI - CARM V-BF 04/1/1/10/H R02 is a filter unit equipped with automatic regeneration of its non-woven fabric filter media by a reverse pulse jet technology. From our experience with individual local extraction filter units, the lifetime of the filter media lasts for more than 10,000 hours without the need of any manual refinement. The filter media are flat smooth fabric sleeves made of non-woven fabric with an antistatic coating and an area mass of 600 grams per square meter. The filter medium does not contain folds where the dust be sedimented and is very mechanically resistant to tearing or scraping. The amount of residual dust particles on the exhaust ranges from 1 to 3 mg/m3. The extraction fan is equipped with a round muffler on the exhaust to lower the noise pollution from the filter system. The filtered solids are dumped back into the material transport route. Paremeters of local dust extraction from conveyors The filter unit CARM V-BF is intended for local dust extraction of material transport routes such as screw, redler or belt conveyors. The solids collected by the filter device are dumped directly back into the conveyor area. The CARM V-BF filter keeps the conveyor drift in a slight vacuum which keeps the dust from spreading into environment. The solids fall back into the material transport route. The filter unit CARM V-BF is not equipped with container for solids. The solids collected by the filter unit are always returned back into the extracted area. The filter devices of the CARM V-BF type are assembled in modular rows that allow for filter units with a volumetric flow rate of 400 m3/h to m3/h to be supplied. The extraction flow rate is set depending on a specific application in which the unit is to be used at. The size of the filter devices varies by the width, capacity and concurrence of the dedusted conveyors, or by the transported quantity and speed of belt conveyors. The extraction flow rate of the filter device is ensured by a radial fan situated on the clean side of the filter. Filter designation: FGI - CARM V-BF 04/1/1/10/H R02 - GIDLY catalog designation - Designation of the manufacturer's filter type - Designation of the filter bags in a row - Mark the number of rows of filter bags side by sid - Mark the number of rows of filter bags above each other - Designation of filter surface of one filter element - Filter Position Marking (H - Horizontal, V - Vertical) - Designation of the type of fan used GIDLY catalogue designation FGI dust filter Manufacturer dust filter designation This is the type designation of a dust filter made by CIPRES FILTER BRNO s.r.o. Designation of the number of sequential filter bags Specifies how many filter bags there are in one filter section. The given dust filter contains: 4 filter bags in a row Designation of the number of adjacent filter bags Specifies how many filter sections side by side there are in the given dust filter. The given dust filter contains: 1 filter section Designation of the number of stacked filter bags Specifies how many rows of filter bags are stacked in the given dust filter. The given dust filter contains: 1 filter section Designation of the filter element filtration area Specifies the filtration area of each of the filter elements. The given dust filter contains: filter bags with an area of 1 m 2 each Filter position markings It determines in which position the filtering device is located H - Horizontal position, V - Vertical position gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

8 Filter construction design for illustration only PRODUCT DATASHEET 1) Circular fan silencer 2) Suction fan 3) The body of the filter device 4) Filter bags 5) Regeneration rods 6) Regeneration control unit 7) Pressurized air reservoir 8) Regeneration valves 9) Connecting flange Note. Explanatory visualization of the filter apparatus design. The specific engineering drawing of the filter apparatus can be downloaded at under item FGI_BF_001. A 2D blueprint in DWG format and a 3D model in the STEP format are available. Filter medium overview: These are flat filter elements filter bags weighing 600g/m 2, with a smooth surface free of folds and creases. The manufacturerdeclared service life of the filter medium is at least operating hours. Filter bag Sealing cuff Filter bag frame gidly@gidly.cz phone: web: Reg. No : VAT Reg. No : CZ

9 FILTRAČNÉ ZARIADENIE PRE LOKÁLNE ODPRÁŠENIE Odsávací výkon: 960 m 3 /h Typ filtračného zariadenia: FGI - CARM V-BF 04/1/1/10/H R02 Katalógové číslo: FGI_BF_001 TECHNICKÝ LIST gidly@gidly.cz tel: web: IČ: DIČ: CZ

10 TECHNICKÝ LIST Technické parametre Objednávacie číslo: FGI_BF_001 Typ filtra: Popis filtra: FGI - CARM V-BF 04/1/1/10/H R02 Stacionárne tkaninové filtračné zariadenie s automatickou regeneráciou filtračného média protiprúdom tlakového vzduchu. Merná hmotnosť filtračného média 600 g/m2. Životnosť filtračného média prevádzkových hodín. Filtračné zariadenie je určené pre odsávanie dopravných ciest materiálov ako skrutkovicových dopravníkov, redlerov, presypov dopravníkov. Separovaný materiál je vrátený späť do dopravnej cesty. ÚDAJE O FILTRÁCII Filtračná plocha: 4 m 2 Tvar filtračných elementov: oválne filtračné elementy Počet filtračných elementov: 4 ks Filtračná plocha jedného elementu: 1 m 2 Filtračné médium: mikroporézny polyester Plošná hmotnosť filtračného média: 600 g/m 2 Teplotná odolnosť filtračného média: do 150 C Zaťaženie filtračnej plochy: 4 m/min Životnosť filtračného materiálu: prevádzkových hodín Účinnosť filtrácie: 99,8 % Zvyškový úlet za filtrom: 1-3 mg/nm 3 Tlaková strata počiatočná/maximálna: [Pa] ÚDAJE O VENTILÁTORE Odsávací výkon (prevádzkový bod): 960 m 3 /h Dopravný tlak ventilátora: 1600 Pa Príkon elektromotora: 0,75 kw Otáčky ventilátora: 2855 ot/min Hluk ventilátora v akustickom boxe: 75 db(a) 2 m od zdroja ÚDAJE O VYNÁŠANÍ ODPADU Zberná nádoba: -- Vynášacie mechanizmy: -- Príkon vynášacích mechanizmov: -- ÚDAJE O SPOTREBÁCH Spotreba tlakového vzduchu: 3 Nm3/h Nm 3 /hod Tlak tlakového vzduchu: 4 bar Rosný bod tlakového vzduchu: +2 C vnútri, -40 C vonku Príkon vyhrievania výsypky: -- kw 230 V 50 Hz Spotreba elektrickej energie celkovo: 0,8 kw 400 V 50 Hz ÚDAJE O ROZMEROCH Šírka / hĺbka / výška filtra 540 / 1641 / 595 [mm] Hmotnosť filtračného zariadenia: 441 kg Zaťaženie na prírubu: 441 kg Zberná nádoba: -- ÚDAJE O PROSTREDÍ Prostredie umiestnenia filtra: bez nebezpečenstva výbuchu Prostredie na špinavej strane filtra: Zóna 22 Prostredie na čistej strane filtra: bez nebezpečenstva výbuchu Vyhotovenie podľa ATEX: Výrobca: ÁNO ÚDAJE OD VÝROBCU Materiálové vyhotovenie / povrchová úprava: Dokumentácia súčasťou filtra: CIPRES FILTR BRNO s.r.o / kombinácia zn. profilov a RAL podľa voľby dokumentácia o zabudovaní gidly@gidly.cz tel: web: IČ: DIČ: CZ

11 Filtrační zařízení FGI - CARM V-BF 04/1/1/10/H R02 TECHNICKÝ LIST Popis filtračného zariadenia pre lokálne odsávanie Filtračné zariadenie FGI - CARM V-BF 04/1/1/10/H R02 je filtračná jednotka vybavená automatickou regeneráciou filtračného média z netkanej textílie pomocou protiprúdu tlakového vzduchu. Zo skúseností z jednotlivých aplikácií s použitím lokálnych filtračných jednotiek dosahuje životnosť filtračného média viac ako prevádzkových hodín, bez nutnosti akéhokoľvek manuálneho dočisťovania. Filtračným médiom sú ploché, hladké rukávce z netkanej textílie s plošnou hmotnosťou 600 g / m2. Filtračné médium neobsahuje záhyby, v ktorých by dochádzalo k usadzovaniu prachu a je veľmi mechanicky odolné proti pretrhnutiu či predratiu. Hodnota zvyškového úletu prachových častíc na výduchu je v rozmedzí 1-3 mg/m3. Odsávací ventilátor je na výstupe vybavený kruhovým tlmičom hluku tak, aby bola znížená hluková záťaž od filtračného zariadenia. Výsyp prachu je vedený späť do cesty materiálu. Špecifikácie lokálneho odprášenia dopravníkov Filtračné zariadenie typu CARM V-BF je určené pre lokálne odprášenie dopravných ciest materiálu, ako sú redlery, závitovkové dopravníky a pásové dopravníky. Odprašky zachytené filtračným zariadením padajú z filtra priamo do priestoru odsávaného dopravníka. Filter CARM V-BF udržiava presyp dopravníkov v miernom podtlaku, čím zamedzuje šíreniu prachu do okolitého prostredia. Odprašky z filtra padajú späť do cesty dopravy materiálu. Filtračné zariadenie CARM V-BF nie je vybavené výsypkou prachu. Odprašky zachytené filtračným zaradením sú vždy vrátené späť do priestoru, odkiaľ boli odsaté. Filtračné zariadenie typu CARM V-BF sú zostavené v modulárnych radoch, ktoré umožňujú dodať filtračné zariadenie pre odsávací výkon od 400 m3 / h do m3 / h. Výkon filtračného zariadenia stanovujeme podľa aplikácie, pre ktorú má byť filtračné zariadenie používané. Veľkosti filtračných zariadení sa líši podľa šírky odprašovaných dopravníkov, podľa výkonu a súbehu dopravy materiálu či podľa dopravného výkonu a rýchlosti pásových dopravníkov. Odsávací výkon filtra zabezpečuje radiálny odsávací ventilátor, umiestnený na čisté strane filtra. Označení filtru: FGI - CARM V-BF 04/1/1/10/H R02 - Označenie katalógu GIDLY - Označenie typu filtračného zariadenia výrobcu - Označenie počtu filtračných tašiek v jednom rade - Označenie počtu radov filtračných tašiek vedľa seba - Označenie počtu radov filtračných tašiek nad sebou - Označenie filtračnej plochy jedného filtračného elementu - Označenie polohy filtra (H - horizontálne, V - vertikálne) - Označenie typu použitého ventilátora Označenie katalógu GIDLY FGI filtračné zariadenie Označenie typu filtračného zariadenia výrobcu Ide o typové označenie filtračného zariadenia výrobcu CIPRES FILTR BRNO s.r.o. Označenie počtu filtračných tašiek v jednom rade Určuje, koľko kusov filtračných tašiek umiestnených vedľa seba je umiestnených v jednej filtračnej sekcii. Uvedené filtračné zariadenie obsahuje: 4 kusov filtračných tašiek v jednom rade Označenie počtu radov filtračných tašiek vedľa seba Určuje, koľko kusov filtračných sekcií vedľa seba obsahuje dané filtračné zariadenie. Uvedené filtračné zariadenie obsahuje: jednu filtračnú sekciu Označenie počtu radov filtračných tašiek nad sebou Určuje, koľko radov filtračných tašiek nad sebou obsahuje dané filtračné zariadenie. Uvedené filtračné zariadenie obsahuje: jednu filtračnú radu Označenie filtračnej plochy jedného filtračného elementu Určuje, akú filtračnú plochu má každý z filtračných elementov. Uvedené filtračné zariadenie obsahuje: filtračné tašky s plochou 1 m2 na jeden kus Označenie polohy filtra Určuje, v akej polohe je filtračné zariadenie umiestnené H - horizontálna poloha, V - vertikálna poloha gidly@gidly.cz tel: web: IČ: DIČ: CZ

12 Predstavenie konštrukcie filtra ide iba o informatívny obrázok TECHNICKÝ LIST 1) Kruhový tlmič hluku ventilátora 2) Odsávací ventilátor 3) Telo filtračného zariadenia 4) Filtračné tašky 5) Tyče regenerácie 6) Riadiaca jednotka regenerácia 7) Zásobník tlakového vzduchu 8) Ventily regenerácie 9) Pripájacia príruba Pozn. Vizualizácia filtračného zariadenia slúži na vysvetlenie konštrukcie filtra. Konkrétny výkres filtračného zariadenia je možné stiahnuť na pod položkou FGI_BF_001. K dispozícii je 2D výkres vo formáte DWG a 3D model vo formáte STEP. Predstavenie filtračného média: Ide o ploché filtračné elementy filtračné tašky s plošnou hmotnosťou 600 g/m 2, ktoré majú hladký povrch a neobsahujú záhyby. Životnosť filtračného média je deklarovaná výrobcom technológie, a to minimálne prevádzkových hodín. Filtračná taška Tesniaca manžeta Rám filtračnej tašky gidly@gidly.cz tel: web: IČ: DIČ: CZ
