FE-130/X-720/X-740 FE-140/X-725

Transkript

1 DIGITÁLNÍ FOTOAPARÁT FE-130/X-70/X-70 FE-10/X-75 Návod k použití CZ Podrobné vysvětlení všech funkcí pro nejlepší využití fotoaparátu. Děkujeme vám, že jste zakoupili digitální fotoaparát Olympus. Před jeho prvním použitím si laskavě přečtěte pečlivě tento návod, budete tak moci přístroj lépe využívat a prodloužíte jeho životnost. Tento návod pečlivě uschovejte k dalšímu použití. Před pořízením důležitých snímků se seznamte s přístrojem a pořiďte několik zkušebních snímků. V zájmu trvalého zlepšování svých výrobků si Olympus vyhrazuje právo změn informací, obsažených v tomto návodu. Snímky LCD displeje a vyobrazení fotoaparátu, která se používají v tomto návodu, se mohou od skutečného výrobku lišit. Všechny snímky v tomto návodu se vztahují k modelu FE-130 / X-70 / X-70.

2 Obsah 1 Základní obsluha strana 3 Činnost tlačítek strana 9 Vyzkoušejte si přímo na fotoaparátu pomocí následujících obrázků funkci tlačítek fotoaparátu. Ovládání pomocí nabídek strana 1 Naučte se vše o nabídkách, od základních činností až po funkce jednotlivých nabídek a jejich různá nastavení. 3 Tisk snímků strana Naučte se, jak vytisknout snímky, které jste pořídili. Připojení fotoaparátu k počítači strana 30 Naučte se přenést snímky do počítače a uložit je. 5 Poznejte svůj fotoaparát lépe strana 0 Odhalte více o svém fotoaparátu azjistěte, co dělat, když máte k jeho činnosti nějaké otázky. 6 Různé strana 9 Přečtěte si o praktických funkcích a bezpečnostních zásadách, jak používat fotoaparát efektivněji. 7 Dodatek strana 5 CZ

3 Základní obsluha Kryt konektorů SCHÉMA FOTOAPARÁTU Indikátor samospouště Blesk Multikonektor Tlačítko K (režim snímání) Tlačítko S (mazání) Objektiv Tlačítko q (režim přehrávání) Tlačítko NAPÁJENÍ Přezka pro řemínek Tlačítko < (tisk) Páčka zoomu Kontrolka přístupu karty Spoušt Kruhový přepínač režimů Tlačítko MENU (nabídka) LCD obrazovka Tlačítko F Křížový ovladač (O/N/X/Y) Tlačítko DISP./E Konektor tiskárny Kryt baterie/ karty Pojistka krytu Závit pro stativ CZ 3

4 Dříve než začnete Zkontrolujte tyto položky (obsah krabice) Digitální fotoaparát Řemínek Baterie AA (dvě) Vložka k fotoaparátu* Kabel USB (světle šedý) Videokabel (černý) CD-ROM sprogramem OLYMPUS Master Položky, které nejsou zobrazeny: Manuál pro pokročilé (CD-ROM), návod k použití (tento návod), záruční list. Obsah se může lišit v závislosti na místě zakoupení. * Použijte ji při připojování fotoaparátu k přídavné tiskárně, která je kompatibilní s tiskovým systémem ImageLink. CZ

5 Spuštění a. Připevněte řemínek b. Vložte baterii 1 3 Utáhněte řemínek pevně, aby nevyklouzl. c. Nastavte datum a čas 1 Otočte kruhový přepínač do polohy h a stiskem tlačítka POWER zapněte fotoaparát. Použijte tlačítko MENU k zobrazení hlavní nabídky a zvolte pomocí křížového ovladače (O/N/X/Y) položku [SETUP] > [X]. 3 Nastavte s pomocí průvodce obsluhou»formát data«,»y«,»m«,»d«,»hodiny«a»minuty«. Tlačítko NAPÁJENÍ Kruhový přepínač režimů Tlačítko MENU (nabídka) Křížový ovladač (O/N/X/Y) Formát data 1 SETUP s X VIDEO OUT NORMAL ' :00 NTSC x Y M D 00 : 00 BACK MENU SET OK Průvodce obsluhou MOVE SET OK CZ 5

6 Pořízení snímku a. Zoom HQ HQ b. Ostření 1 Pomocí LCD obrazovky umístěte rámeček AF na váš objekt. c. Pořiďte snímek 1 Úplným stisknutím spouště pořiďte snímek. Zelená (Stisknuto do poloviny) (Stisknuto úplně) HQ Rámeček AF Spoušt Stiskněte a podržte spoušt zmáčknutou do poloviny pro aretaci zaostření. Zelená kontrolka ukazuje, kdy je zaostření aretováno. Spoušt Snímky se zaznamenají do vnitřní paměti fotoaparátu. Pokud je do fotoaparátu vložena přídavná karta xd-picture Card (dále jen»karta«), jsou snímky zaznamenávány na kartu. 6 CZ

7 Prohlížení nebo smazání snímku a. Stiskněte tlačítko q b. Přibližte si snímek Zobrazí se poslední pořízený snímek. Tlačítko q Páčka zoomu Přesunutím páčky směrem k T si snímek zvětšíte až na 10násobek původní velikosti, přesunutím páčky směrem k W jeho velikost zmenšíte. K původní velikosti se vrátíte stiskem F. Stiskem O / N / X / Y se můžete posouvat do stran. Chcete-li se vrátit do režimu snímání, stiskněte tlačítko K. Předchozí snímek Následující snímek Křížový ovladač Tlačítko S c. Vymazání snímku ERASE BACK MENU YES NO SET OK 1 Zobrazte snímek, který chcete vymazat. Stiskněte tlačítko S. 3 Vyberte [YES] a stiskněte F. Snímek je natrvalo vymazán. Přenos snímků a. Nainstalujte programové vybavení 1 Vložte CD-ROM OLYMPUS Master. Windows: Klikněte na tlačítko»olympus Master«. Macintosh: Poklepejte na ikonu»installer«. 3 Dále jednoduše postupujte podle pokynů na obrazovce. CZ 7

8 b. Připojte fotoaparát k počítači 1 Propojte počítač s fotoaparátem přiloženým kabelem USB Automaticky se zapne obrazovka. USB kabel 1 Zvolte na obrazovce [PC] a stiskněte F. Počítač nyní rozpozná váš fotoaparát jako jednotku vyměnitelného disku. USB PC EASY PRINT CUSTOM PRINT EXIT SET OK c. Přeneste snímky do počítače 1 S připojeným fotoaparátem spust te OLYMPUS Master. Otevře se okno [Přenos obrázků]. Zvolte snímek, který chcete přenést, a stiskněte tlačítko [Přenést obrázky]. Okno [Přenos obrázků] Pokud se okno [Přenos obrázků] nezobrazí automaticky: a. Klikněte na ikonu»přenést obrázky«v hlavní nabídce OLYMPUS Master. Tlačítko [Přenést obrázky] b. Klekněte na ikonu»z fotoaparátu«. TIPY Bližší podrobnosti o používání programu OLYMPUS Master viz (elektronická) referenční příručka nacházející se ve složce OLYMPUS Master na vašem pevném disku. Další pomoc naleznete v souboru nápovědy programu OLYMPUS Master. 8 CZ

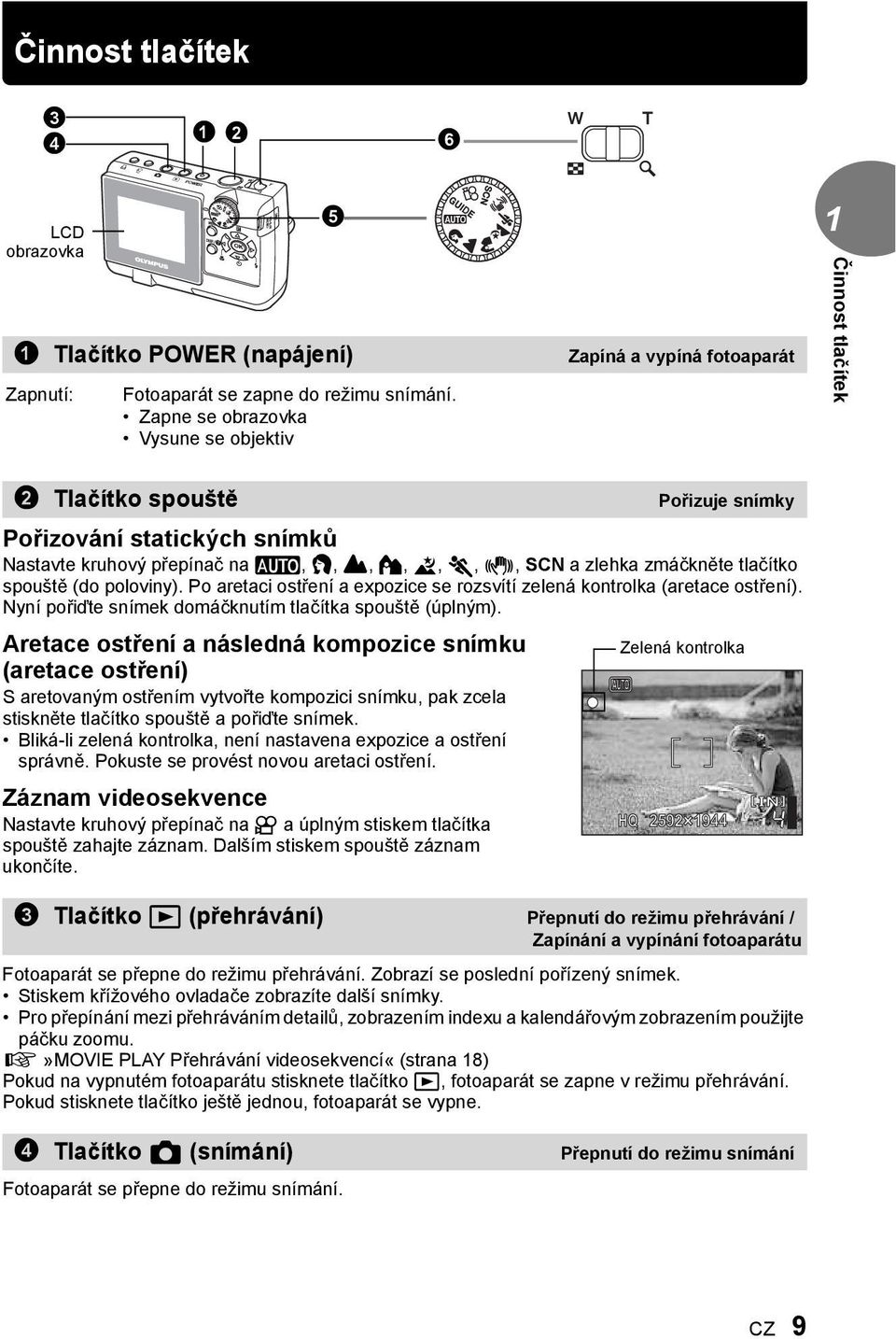

9 Činnost tlačítek LCD obrazovka 1 Tlačítko POWER (napájení) Zapíná a vypíná fotoaparát Zapnutí: 5 Fotoaparát se zapne do režimu snímání. Zapne se obrazovka Vysune se objektiv 1 Činnost tlačítek Tlačítko spouště Pořizuje snímky Pořizování statických snímků Nastavte kruhový přepínač na h, i, l, k, L, j, h, SCN a zlehka zmáčkněte tlačítko spouště (do poloviny). Po aretaci ostření a expozice se rozsvítí zelená kontrolka (aretace ostření). Nyní pořiďte snímek domáčknutím tlačítka spouště (úplným). Aretace ostření a následná kompozice snímku (aretace ostření) S aretovaným ostřením vytvořte kompozici snímku, pak zcela stiskněte tlačítko spouště a pořiďte snímek. Bliká-li zelená kontrolka, není nastavena expozice a ostření správně. Pokuste se provést novou aretaci ostření. Záznam videosekvence Nastavte kruhový přepínač na n a úplným stiskem tlačítka spouště zahajte záznam. Dalším stiskem spouště záznam ukončíte. 3 Tlačítko q (přehrávání) Přepnutí do režimu přehrávání / Zapínání a vypínání fotoaparátu Fotoaparát se přepne do režimu přehrávání. Zobrazí se poslední pořízený snímek. Stiskem křížového ovladače zobrazíte další snímky. Pro přepínání mezi přehráváním detailů, zobrazením indexu a kalendářovým zobrazením použijte páčku zoomu. g»movie PLAY Přehrávání videosekvencí«(strana 18) Pokud na vypnutém fotoaparátu stisknete tlačítko q, fotoaparát se zapne v režimu přehrávání. Pokud stisknete tlačítko ještě jednou, fotoaparát se vypne. Tlačítko K (snímání) Přepnutí do režimu snímání Fotoaparát se přepne do režimu snímání. Zelená kontrolka HQ CZ 9

10 1Činnost tlačítek 5 Kruhový přepínač režimů Přepínání snímacích režimů Nastavte kruhový přepínač na požadovaný režim snímání. Režim snímání HQ h Pořizování statických snímků Fotoaparát stanoví optimální nastavení a sejme obrázek. i, l, k, L, j, SCN Pořizování snímků zvolením scény podle situace Obrazovka volby scény zobrazuje vzorové obrázky a režim snímání, který je pro danou situaci nejvhodnější. Volba jiné scény Existují dva způsoby volby jiné scény. Otočte kruhový přepínač na některý z následujících režimů: B, E, D, L, C. 1 NIGHT + PORTRAIT M Nastavte kruhový přepínač na SCN, stiskem tlačítka MENU zvolte N [SCN] a vyberte jinou scénu. Pokud přepnete na jinou scénu, vrátí se kromě několika parametrů W nastavení jednotlivých scén na výchozí hodnoty. X c g»scn (Scéna) Pořizování snímků zvolením scény podle BACK MENU SET situace«(strana 17) h Pořizování snímků s redukcí rozmazání snímku Tato funkce redukuje neostrosti vzniklé pohybujícími se objekty nebo pohybem fotoaparátu při pořizování snímků. n Záznam videosekvence Kamera se přepne do režimu záznamu videosekvence. Zvukový záznam není dostupný. OK Během záznamu videosekvence svítí červeně. 00:36 Zobrazuje se zbývající doba záznamu. Jakmile zbývající doba dosáhne 0, nahrávání se zastaví. GUIDE Použití průvodce snímáním při nastavování Požadované nastavení můžete zvolit pomocí průvodce snímáním, zobrazeného na obrazovce. Stiskem tlačítka MENU znovu zobrazíte průvodce snímáním. Pokud měníte nastavení fotoaparátu nebo přehráváte snímky bez pomoci průvodce snímáním, nastavte kruhový přepínač do jiné polohy než GUIDE, aby se zrušila funkce průvodce snímáním. Po stisku tlačítka MENU nebo po změně nastavení kruhového přepínače se dříve nastavené parametry průvodce snímáním vrátí k výchozím hodnotám. 10 CZ

11 GUIDE SHOOTING 1/3 1 Brightening subject. Shooting into backlight. 3 Blurring background. Adjusting area in focus. 5 Shooting subject in motion. SET OK F O/N na křížovém ovladači MODE CHANGED +1.0 HQ Páčka zoomu Volba ohniskové vzdálenosti při snímání / přehrávání detailů Režim snímání: Zvětšení fotografovaného objektu Širokoúhlé: Zatlačte páčku zoomu směrem k W. Telefoto: Zatáhněte za páčku zoomu směrem k T. Činnost tlačítek HQ HQ Zvětšení optického zoomu: 3x Režim přehrávání: Přepínání zobrazení snímku W HQ T 1 T : Přehrávání jednoho snímku W 3 W T Indexové zobrazení Pomocí křížového ovladače vyberete snímek k přehrávání a stisknutím F se vrátíte kpřehrávání jednotlivých snímků. Přehrávání detailů Přesunutím páčky směrem k T si snímek zvětšíte až na 10násobek původní velikosti, přesunutím páčky směrem k W jeho velikost zmenšíte. Stisknutím křížového ovladače během zvětšení můžete listovat snímky v daném směru. W 006 SUN MON TUE WED THU FRI 9 SAT Kalendářové zobrazení Zvolte pomocí křížového ovladače snímek. Stisknutím F se vrátíte kpřehrávání jednoho snímku. Návrat k prohlížení jednoho snímku Stiskněte F. CZ 11

12 1Činnost tlačítek e d Samospoušt Expoziční kompenzace c HQ f b a Režim makro / Režim super makro Režim blesku 7 Tlačítko MENU (nabidka) Zobrazení hlavní nabídky Zobrazí na obrazovce hlavní nabídku. 8 Křížový ovladač (O/N/X/Y) Křížový ovladač použijte k volbě přehrávaného snímku a položek v nabídkách. 9 Tlačítko F Jeho stiskem potvrdíte nastavení. 0 Tlačítko OF Změna jasu obrázku Stiskněte v režimu snímání tlačítko OF. Proveďte stiskem X/Y nastavení a stiskněte F. Y: Nastavuje směrem k [+]. X: Nastavuje směrem k [ ]. +.0 SET OK a Tlačítko X& Pořizování snímků blízko objektu V režimu snímání opakovaně stiskněte tlačítko X&. Stiskem F proveďte nastavení. & Režim makro Tento režim vám umožňuje fotografovat objekt ze vzdálenosti od 10 cm (krajní širokoúhlá poloha) do 60 cm (krajní teleskopická poloha). % Režim super makro Tento režim vám umožní pořizovat fotografie už ze vzdálenosti 5 cm od objektu. b Tlačítko NY Fotografování pomocí samospouště V režimu snímání opakovaně stiskněte tlačítko NY. Stiskem F proveďte nastavení. Y ON Y OFF Po nastavení této funkce zcela stiskněte tlačítko spouště. Zruší funkci samospouště. Kontrolka samospouště se rozsvítí asi na 10 sekund, bliká asi sekundy a pak se snímek pořídí. Chcete-li zrušit samospoušt, stiskněte tlačítko NY. Režim samospouště se automaticky zruší po pořízení jednoho snímku. 1 CZ

13 c Tlačítko Y# Zvolte v režimu snímání opakovaným stiskem tlačítka Y# režim blesku. Stiskem F proveďte nastavení. Použití blesku AUTO (automatický blesk) Blesk pracuje automaticky při nízkém osvětlení.! Blesk s redukcí červených očí Jev červených očí se omezí předzáblesky. # Vyrovnávací blesk Blesk pracuje nezávisle na okolním osvětlení. $ Vypnutý blesk Blesk je vypnut a neaktivuje se ani za podmínek s nízkým osvětlením. d Tlačítko S Vymazání snímků V režimu přehrávání zvolte snímek, který chcete vymazat, a stiskněte tlačítko S. Jednou smazaný snímek nelze obnovit. Každý snímek před mazáním zkontrolujte, abyste nesmazali omylem důležitý snímek. g»0 Ochrana snímků«(strana 18) 1 Činnost tlačítek e Tlačítko < V režimu přehrávání zvolte snímek, který chcete vytisknout, a stiskněte tlačítko <. g»přímý tisk (PictBridge)«(strana ) Tisk f Tlačítko DISP./E Změna zobrazovaných informací / Zobrazení průvodce nabídkami Stisknutím tlačítka DISP./E se zobrazení mění v následujícím pořadí. Režim snímání (kromě n) +.0 Normální zobrazení Režim přehrávání 10 HQ Normální zobrazení HQ : Jednoduché zobrazení 10 HQ : Podrobné zobrazení PIXEL MAPPING Checks the CCD and image processing functions. This check should be conducted once a year at least one minute after shooting/playback. Zobrazení vypnuto Zobrazení průvodce nabídkami Držte u zvolené položky nabídky stisknuté tlačítko DISP./E. Po uvolnění tlačítka DISP./E se průvodce nabídkami zavře. CZ 13

14 Ovládání pomocí nabídek Ovládání pomocí nabídek O nabídkách Stiskem tlačítka MENU zobrazíte hlavní nabídku. Položky v hlavní nabídce se mění podle režimu. Pokud stisknete tlačítko MENU s kruhovým přepínačem nastaveným na GUIDE, zobrazí se průvodce snímáním. Hlavní nabídka Režim snímání Režim přehrávání RESET EXIT MENU IMAGE QUALITY CAMERA MENU SCN SETUP SET OK SLIDE- SHOW INDEX EXIT MENU EDIT PLAYBACK CALENDAR MENU PRINT ORDER SETUP ERASE SET OK Pokud zvolíte [CAMERA MENU], [PLAYBACK MENU], [EDIT], [ERASE] nebo [SETUP], zobrazí se obrazovka s dalšími nastaveními. 1 SETUP MEMORY FORMAT BACKUP W ENGLISH COLOR NORMAL PIXEL MAPPING BACK MENU SET OK Obrazovka po zvolení [SETUP] Použití nabídek Pomocí křížového ovladače a F nastavte položky menu. Zde vysvětlíme, jak použít nabídek, přičemž jako příklad bude sloužit nabídka [VIDEO OUT]. 1 Nastavte kruhový přepínač na požadovaný režim (režim snímání nebo přehrávání). V tomto oddílu nastavte stiskem tlačítka K snímací režim a nastavte kruhový přepínač na libovolný režim kromě GUIDE. Společné nabídky pro jednotlivé režimy se zachovávají i při změně režimu. Zobrazte stiskem tlačítka MENU hlavní nabídku, stiskněte Y a pak stiskněte F. [VIDEO OUT] je v nabídce [SETUP]. Stiskněte Y. Vyberte stiskem O/N nastavení a stiskněte Y. Nedostupné položky nelze zvolit. RESET EXIT MENU Hlavní nabídka IMAGE QUALITY CAMERA MENU SCN SETUP SET OK F Tlačítko MENU 1 SETUP MEMORY FORMAT BACKUP W COLOR PIXEL MAPPING BACK MENU SET ENGLISH NORMAL OK N O SETUP 1 s X VIDEO OUT BACK MENU NORMAL ' :00 NTSC SET OK F Tlačítko MENU Tlačítko MENU Průvodce obsluhou F X/Y/O/N na křížovém ovladači Zobrazí se, pokud jsou na následující stránce další položky nabídky. 1 CZ

15 3 Vyberte stiskem O/N nastavení F SETUP a stiskněte F. 1 s Vyberte z nabídky [VIDEO OUT] typ video signálu X [NTSC] nebo [PAL] a pak stiskněte F. VIDEO OUT NTSC Položka nabídky se nastaví a zobrazí se předchozí Tlačítko PAL nabídka. MENU BACK MENU Opakovaným stiskem tlačítka MENU zavřete nabídku. SET OK Pokud před stiskem tlačítka F stisknete tlačítko MENU, provedené nastavení se neuloží. Nabídka režimu snímání 3 RESET EXIT MENU 1 IMAGE QUALITY CAMERA MENU SCN SETUP SET OK g»nabídka SETUP«(strana ) h i l k L j h SCN n 1 CAMERA MENU (Nabídka fotoaparát) DIGITAL ZOOM (Digitální zoom) PANORAMA (Panoráma) *1 IMAGE QUALITY (Kvalita snímku) 3 RESET (Vynulování) SCN (Scéna) * *1 Vyžaduje přídavnou kartu xd-picture Card. * Dostupné, pokud je zvoleno SCN. Ovládání pomocí nabídek Výchozí tovární nastavení je zobrazeno šedě ( ). 1 CAMERA MENU (Nabídka fotoaparát) DIGITAL ZOOM...Zvětšení objektu OFF / ON Digitální zoom lze použít k vytváření detailních snímků s vyšším zvětšením, než pomocí optického zoomu (Optický zoom + digitální zoom max. 1x) Optický zoom Digitální zoom Bílá oblast: Oblast optického zoomu Červená oblast: Oblast digitálního zoomu HQ HQ Lišta zoomu PANORAMA...Tvorba panoramatického snímku Panoramatické snímání vám dovoluje vytvořit pomocí programu OLYMPUS Master z přiloženého CD-ROM panoramatický snímek. Pro vytváření panoramatických snímků je potřebná karta Olympus xd-picture Card (v tomto návodu jen»karta«). CZ 15

16 Ovládání pomocí nabídek Y: Další snímek se napojí na pravém okraji. X: Další snímek se napojí na levém okraji. O: Další snímek se napojí na horním okraji. N: Další snímek se napojí na dolním okraji. Spojení snímků zleva doprava Spojení snímků zdola nahoru Zadejte pomocí křížového ovladače, na které hraně se snímky budou spojovat, a pak pořizujte snímky tak, aby se okraje snímků překrývaly. Část předchozího snímku, kterou bude spojen s dalším snímkem, nezůstává v rámečku. Je proto nutno si pamatovat, jak vypadala část v rámečku na okraji obrazovky a další snímek komponovat tak, aby se tato část opakovala na opačném okraji a bylo možno později snímky spojit překrytím. V režimu panoramatu je možno pořídit až 10 snímků. Stiskem F panoramatické snímání ukončíte. IMAGE QUALITY Změna kvality obrazu Kvalita obrazu pro statické snímky a jejich použití Kvalita obrazu / Rozměr snímku Komprimace Aplikace SHQ FE-130 / X-70 / X x 19 FE-10 / X x 11 HQ FE-130 / X-70 / X x 19 FE-10 / X x 11 Nízká komprimace Standardní komprimace SQ1 08 x 1536 Standardní komprimace SQ 60 x 80 Standardní komprimace Kvalita obrazu pro snímání videosekvencí Kvalita obrazu / Rozměr snímku HQ 30 x 0 SQ 160 x 10 Vhodné pro tisk velkých obrázků na papír formátu A (8" x 10"). Vhodné pro zpracování snímků na počítači, jako je nastavení kontrastu nebo korekce červených očí. Vhodné pro výtisky pohlednicového formátu (" x 6"). Vhodné pro zpracování na počítači, jako otáčení nebo přidání textu do obrázku. Tento typ je vhodný pro posílání snímků em ve formě příloh. 3 RESET Vrácení nastavení na výchozí hodnoty NO / YES Pro navrácení nastavení režimu snímání do výchozího továrního nastavení použijte funkci vynulování. 16 CZ

17 Funkce, které ovlivňuje RESET, a jejich výchozí tovární nastavení Funkce Výchozí tovární nastavení Viz str. FLASH MODE AUTO strana 13 & OFF strana 1 F 0.0 strana 1 IMAGE QUALITY (Kvalita obrazu) HQ strana 16 DIGITAL ZOOM OFF strana 15 SCN (Scéna) Pořizování snímků zvolením scény podle situace M NIGHT + PORTRAIT (noční portrét) / N INDOOR (uvnitř) / R SELF PORTRAIT (autoportrét) / c AVAILABLE LIGHT (dostupné světlo) Obrazovka volby scény zobrazuje vzorové obrázky a režim snímání, který je pro danou situaci nejvhodnější. Pokud přepnete na jinou scénu, vrátí se kromě několika parametrů nastavení jednotlivých scén na výchozí hodnoty. / b CANDLE (svíčka) / S SUNSET (západ slunce) / c FIREWORKS (ohňostroj) / j MUSEUM (muzeum) / V BEHIND GLASS (za sklem) / V CUISINE (kuchyně) / p DOCUMENTS (dokumenty) / i AUCTION (aukce) / Z BEACH (pláž) / a SNOW (sníh) 1 NIGHT + PORTRAIT M N W X c BACK MENU SET OK Ovládání pomocí nabídek Nabídka režimu přehrávání Pro statické snímky Pro videosekvence SLIDE- SHOW EDIT PLAYBACK CALENDAR MENU INDEX EXIT MENU PRINT ORDER SETUP 5 5 ERASE SET OK 6 MOVIE PRINT PLAY EDIT ORDER CALENDAR PLAYBACK MENU SETUP INDEX EXIT MENU ERASE SET OK 5 g»nabídka SETUP«(strana ) Výchozí tovární nastavení je zobrazeno šedě ( ). q 1 PLAYBACK MENU (Nabídka přehrávání) 0 y *1 SLIDESHOW (Prezentace) 3 MOVIE PLAY (Přehrávání videosekvence) CALENDAR (Kalendář) 5 INDEX (Rejstřík) 6 ERASE (Vymazání) SEL. IMAGE, ALL ERASE 7 EDIT (Editace) *1 Q, P, REDEYE FIX, BLACK & WHITE, SEPIA, FRAME, TITLE, CALENDAR, LAYOUT, BRIGHTNESS, SATURATION 8 PRINT ORDER (Tisková objednávka) *1* *1 Toto nastavení není k dispozici pro data videosekvence. * Vyžaduje přídavnou kartu xd-picture Card. CZ 17

18 Ovládání pomocí nabídek 1 PLAYBACK MENU (Nabídka přehrávání) 0... Ochrana snímků OFF / ON Chráněné snímky není možno smazat funkcí mazání jednoho snímku ani všech snímků, je však možno je smazat formátováním paměti. Vyberte stiskem X/Ysnímek a stiskem O/N nastavte ochranu na [ON]. Můžete pokračovat a ochránit další snímky. 0 OFF ON EXIT OK y...otáčení snímků +90 / 0 / 90 y y y EXIT OK EXIT OK EXIT OK Snímky pořízené fotoaparátem ve vertikální poloze jsou zobrazovány horizontálně. Tato funkce vám umožňuje otočit snímky tak, aby byly zobrazeny svisle. Nová orientace snímků se ukládá a zachovává i po vypnutí fotoaparátu. Snímek, který chcete otočit, můžete zvolit stiskem X/Y. SLIDESHOW Automatické přehrávání snímků NORMAL / FADER / SLIDE / ZOOM Zvolte efekt přechodu mezi snímky. Stiskem F zahájíte prezentaci. U videosekvencí se zobrazuje pouze první snímek. Dalším stiskem F prezentaci ukončíte. SLIDESHOW NORMAL FADER SLIDE ZOOM BACK MENU SET OK 3 MOVIE PLAY Přehrávání videosekvencí Zvolte pomocí A data a stiskem F videosekvenci přehrajte. Videosekvenci můžete přehrát i pomocí volby [MOVIE PLAY] z hlavní nabídky a stiskem F : MOVIE PLAY OK 18 CZ

19 Funkce během přehrávání videosekvencí Stiskem F přehrávání pozastavíte. Dalším stiskem F můžete pokračovat v přehrávání videosekvence. HQ : :00 / 00:36 Čas přehrávání / celkový nahrávací čas Y: Při každém stisknutí tohoto tlačítka se rychlost přehrávání změní v následujícím pořadí: x; 0x; a zpět na 1x. X: Přehraje videosekvenci pozpátku. Při každém stisknutí tohoto tlačítka se rychlost přehrávání změní v následujícím pořadí: x; 0x; a zpět na 1x. Činnosti během pauzy HQ : :00 / 00:36 Y: Zobrazí se následující okénko. X Zobrazí se předchozí okénko. O: Zobrazí se první okénko. N: Zobrazí se poslední okénko. Stiskem tlačítka MENU přehrávání videosekvence zastavíte. Ovládání pomocí nabídek CALENDAR Přehrávání snímků v kalendáři Když se nahrává statický snímek nebo videosekvence, automaticky jsou registrovány v kalendáři podle data nahrání. g»páčka zoom Volba ohniskové vzdálenosti při snímání / přehrávání detailů«(strana 11) 5 INDEX Prohlížení snímků jako indexu Snímky se zobrazují v indexovém zobrazení. g»páčka zoom Volba ohniskové vzdálenosti při snímání / přehrávání detailů«(strana 11) 6 ERASE Vymazání snímků Chráněné snímky nelze vymazat. Před mazáním takových snímků zrušte ochranu. Jednou smazaný snímek nelze obnovit. Každý snímek před mazáním zkontrolujte, abyste nesmazali omylem důležitý snímek. SEL. IMAGE...Vymazání zvoleného snímku Vyberte stiskem O/N/X/Y snímek a stiskem F přidejte. Dalším stiskem F výběr zrušíte. Po zvolení snímků je stiskem S vymažte. SEL. IMAGE BACK MENU SET OK ERASE ALL ERASE...Vymazání všech snímků z vnitřní paměti nebo z karty Vyberte [YES] a stiskněte F. Pokud chcete vymazat snímky z vnitřní paměti, vyjměte z fotoaparátu kartu. Pokud chcete vymazat snímky uložené na kartě, vložte ji do fotoaparátu. CZ 19

20 Ovládání pomocí nabídek 7 EDIT Editace statických snímků Snímek uložený ve vnitřní paměti nebo na kartě můžete upravit a uložit ho jako nový snímek. Q...Zmenšení velikosti snímku 60 x 80 / 30 x 0 Změní rozměr snímku a uloží ho jako nový soubor. P...Zvětšení části snímku Vyřízne část snímku a uloží jej jako nový soubor. O/N/X/Y: Nastavuje polohu snímku. Páčka zoomu: Nastavuje velikost snímku. O W T SET OK REDEYE FIX...Oprava červených očí na snímcích Tato funkce opravuje vzhled červených očí, které často vznikají při pořizování snímků s bleskem. BLACK & WHITE...Změna snímku na černobílý Změní snímek na černobílý a uloží jej jako nový soubor. SEPIA...Změna snímku do sépiového tónu Zbarví snímek dohněda a uloží jej jako nový soubor. FRAME... Přidání rámečků ke snímkům Přidá na ke snímku zvolený rámeček a uloží jej jako nový snímek. Vyberte stiskem X/Y rámeček a stiskněte F. Stiskem X/Y vyberte snímek, na který chcete přidat rámeček, a stiskněte F. Stisknutím O/N otočte snímek o 90 ve směru nebo proti směru hodinových ručiček. Upravte polohu a velikost snímku a stiskněte F. FRAME O W T MOVE SET OK TITLE... Přidání titulků ke snímkům Přidá ke snímku zvolený titulek a uloží jej jako nový snímek. Vyberte stiskem X/Y snímek a stiskněte F. Vyberte stiskem X/Y titulek a stiskněte F. Stisknutím O/N otočte snímek o 90 ve směru nebo proti směru hodinových ručiček. Upravte polohu a velikost titulku a stiskněte F. Stiskem O/N/X/Y zvolte barvu titulku a stiskněte F. TITLE SELECT SET OK 0 CZ

21 CALENDAR... Přidání kalendářů ke snímkům Přidá na snímek kalendář a uloží jej jako nový snímek. Vyberte stiskem X/Y snímek a stiskněte F. Vyberte stiskem X/Y kalendář a stiskněte F. Stisknutím O/N otočte snímek o 90 ve směru nebo proti směru hodinových ručiček. Nastavte datum v kalendáři a stiskněte F. CALENDAR SET OK LAYOUT... Uspořádání a sloučení více snímků ALL IMAGES CALENDAR (Kalendář) SEL. IMAGE Do rozmístění jsou přidány všechny snímky ve vnitřní paměti nebo na kartě. Vyberte snímky, které chcete přidat do rozmístění podle data ze zobrazeného měsíčního kalendáře. Vyberte snímky, které chcete přidat do rozmístění individuálně. Vyberte stiskem X/Y rozmístění a stiskněte F. Vyberte typ rozmístění a stiskněte F. Vyberte snímky a stiskněte F. LAYOUT ALL IMAGES CALENDAR SEL. IMAGE Ovládání pomocí nabídek BACK MENU SET OK BRIGHTNESS...Změna jasu snímků Nastavuje jas snímku a ukládá snímek jako nový soubor. BRIGHTNESS Nastavte jas stiskem O/N. BACK MENU SET OK SATURATION...Změna sytosti barev snímků Nastavuje sytost barev snímku a ukládá snímek jako nový soubor. Nastavte sytost barev stiskem O/N. SATURATION BACK MENU SET OK 8 PRINT ORDER Vytvoření objednávky tisku (DPOF) Tato funkce umožňuje uložení tiskových dat (počet kopií a údaj data/času) ke snímku uloženému na kartu. g»nastavení tisku (DPOF)«(strana 7) CZ 1

22 Ovládání pomocí nabídek Nabídka SETUP Režim snímání Režim přehrávání SETUP RESET EXIT MENU IMAGE QUALITY CAMERA MENU SCN SETUP SET OK SLIDE- SHOW CALENDAR INDEX EXIT MENU EDIT PLAYBACK MENU ERASE PRINT ORDER SETUP SET OK 1 MEMORY FORMAT (Formátování paměti) (FORMAT (Formátování) *1 ) BACKUP (Zálohování) *1 3 W COLOR (Barva) 5 PIXEL MAPPING (Mapování pixelů) * 6 s 7 X 8 VIDEO OUT (Video výstup) *1 Vyžaduje přídavnou kartu xd-picture Card. * V režimu přehrávání není toto nastavení k dispozici. 1 MEMORY FORMAT (FORMAT) Formátování vnitřní paměti nebo karty Všechna data z paměti, včetně chráněných snímků, jsou při formátování vnitřní paměti nebo karty smazána. Před formátováním karty se ujistěte, že jste uložili nebo přenesli do počítače všechna důležitá data. Při formátování vnitřní paměti dejte pozor, aby ve fotoaparátu nebyla zasunuta pamět ová karta. Dbejte na to, aby při formátování karty byla karta zasunuta ve fotoaparátu. Před použitím jiných karet než Olympus, nebo karet, které byly formátovány na počítači, je nutné zformátovat kartu v tomto fotoaparátu. BACKUP Kopírování snímků z vnitřní paměti na kartu Vložte do fotoaparátu přídavnou kartu. Zálohováním se snímky z vnitřní paměti nevymažou. Kopírování snímků trvá určitý čas. Přesvědčte se, že je baterie dostatečně nabitá. Případně použijte sít ový napáječ. 3 W Volba jazyka displeje Můžete zvolit jazyk nabídky displeje. Dostupnost jazykových verzí se liší podle země, kde byl fotoaparát zakoupen. Pomocí dodaného softwaru OLYMPUS Master můžete přidat k vašemu fotoaparátu další jazyky. g»zvýšení počtu jazyků«(strana 39) COLOR Nastavení barvy pro obrazovky nabídek NORMAL / GREEN / PINK 5 PIXEL MAPPING Nastavení funkce zpracování obrazu Funkce mapování obrazových bodů umožňuje přístroji zkontrolovat a nastavit CCD a funkce zpracování obrazu. Tuto funkci není nutné používat často. Doporučuje se použít tuto funkci jednou za rok. Po pořízení nebo prohlížení snímků počkejte alespoň jednu minutu, aby funkce mapování obrazových bodů fungovala správně. Pokud během mapování obrazových bodů fotoaparát vypnete, začněte znovu. Zvolte [PIXEL MAPPING]. Když se zobrazí [START], stiskněte F. CZ

23 6 s Nastavování jasu LCD obrazovky BRIGHT / NORMAL 7 X Nastavení data a času Datum a čas jsou uloženy s každým pořízeným snímkem a jsou součástí pojmenování snímku. X MOVE x Y M D 00 : 00 SET OK První dvě číslice roku jsou pevně dány. Čas se zobrazuje ve hodinovém cyklu. Pro přesnější nastavení stiskněte F ve chvíli, kdy časový signál dorazí na 00 sekund. 8 VIDEO OUT Přehrávání snímků na televizi NTSC / PAL Výchozí tovární nastavení se liší podle regionu, kde byl fotoaparát prodán. Chcete-li přehrávat snímky z fotoaparátu na televizoru, nastavte video výstup podle typu vašeho televizního signálu. Typ videosignálu pro různé země a oblasti jsou uvedeny níže. Zkontrolujte typ videosignálu před propojením fotoaparátu s televizí. NTSC: Severní Amerika, Thajsko, Jižní Korea, Japonsko PAL: evropské státy, Čína Přehrávání snímků na televizi Před propojováním vypněte fotoaparát i televizi. Kryt konektorů Multikonektor O/N: Volí formát data (Y-M-D, M-D-Y, D-M-Y). X/Y : Přesun k předcházejícímu nebo následujícímu nastavení. O/N: Nastavuje datum a čas. Připojte ke (žluté) zdířce pro vstup videosignálu na televizi. Ovládání pomocí nabídek Videokabel (dodaný) Nastavení na fotoaparátu Stisknutím tlačítka q zapněte fotoaparát. Na obrazovce televize se zobrazí poslední pořízený snímek. Pro výběr snímku, který chcete zobrazit, použijte křížový ovladač. Nastavení televize Zapněte televizi a nastavte ji do režimu pro vstup videosignálu. Podrobnosti o přepnutí do režimu videovstupu naleznete v návodu k televizoru. CZ 3

24 Tisk snímků Přímý tisk (PictBridge) Použití funkce přímého tisku Po připojení fotoaparátu k tiskárně kompatibilní s PictBridge můžete přímo vytisknout snímky. Zvolte na obrazovce fotoaparátu snímky, které chcete vytisknout a počet výtisků. Informace o kompatibilitě s PictBridge naleznete v návodu k použití tiskárny. Co je PictBridge? Je to standard pro propojení digitálních fotoaparátů a tiskáren různých výrobců a přímý tisk snímků. 3 Tisk snímků Dostupné režimy tisku, velikosti papíru apod. se liší podle použité tiskárny. Více naleznete v návodu k tiskárně. Podrobnosti o typech papíru pro tisk, o inkoustových náplních atd. se dozvíte v návodu k tiskárně. Tisk snímků Chcete-li vytisknout snímek zobrazený na obrazovce pomocí standardního nastavení tiskárny, zvolte [EASY PRINT]. Datum a název souboru se nevytisknou. Standardní nastavení Všechny tiskárny podporující PictBridge mají standardní nastavení tisku. Je-li na displeji zvoleno [STANDARD] (strana 6), snímky se tisknou v tomto nastavení. Podrobnosti ke standardnímu nastavení naleznete v návodu k tiskárně nebo u jejího výrobce. 1 V režimu přehrávání zobrazte na obrazovce snímek, který chcete vytisknout. Zapojte jeden konec dodaného USB kabelu do multikonektoru fotoaparátu a druhý konec do USB konektoru tiskárny. Multikonektor Kryt konektorů USB kabel (přiložený) 3 Objeví se obrazovka [EASY PRINT START]. Podrobnosti o zapnutí tiskárny a umístění USB portu se dozvíte v návodu k tiskárně. Stiskněte tlačítko <. Spustí se tisk. EASY PRINT START PC / CUSTOM PRINT < OK CZ

25 Po dokončení tisku se objeví obrazovka pro výběr snímku. Chcete-li vytisknout další snímek, vyberte jej stisknutím X / Y a poté stiskněte tlačítko <. Když skončíte, odpojte USB kabel od fotoaparátu, když je na LCD displeji obrazovka pro výběr snímku. Odpojte kabel USB od fotoaparátu. EXIT PRINT 5 Odpojte kabel USB z tiskárny. Tiskový systém ImageLink Připojte pomocí přiložené vložky k fotoaparátu fotoaparát k tiskárně, která je kompatibilní s tiskovým systémem ImageLink. Ohledně podrobností postupujte podle návodu k tiskárně. Vložka k fotoaparátu (přiložená) 3 Tisk snímků Další režimy a nastavení tisku (CUSTOM PRINT) 1 Zobrazte pomocí kroků 1 a na straně obrazovku vpravo a stiskněte tlačítko F. 3 Vyberte [CUSTOM PRINT] a stiskněte F. Pokud je vypnutý fotoaparát připojen pomocí USB kabelu k PC, objeví se na obrazovce fotoaparátu obrazovka [USB]. Při nastavování postupujte podle průvodce obsluhou. EASY PRINT START PC / CUSTOM PRINT < OK Obrazovka [USB] USB PC EASY PRINT CUSTOM PRINT EXIT SET OK Průvodce obsluhou CZ 5

26 3 Tisk snímků Volba režimu tisku PRINT MODE SELECT PRINT ALL PRINT MULTI PRINT ALL INDEX EXIT MENU SET OK PRINT Nastavení papíru pro tisk PRINTPAPER SIZE STANDARD BACK MENU BORDERLESS STANDARD SET OK ALL PRINT MULTI PRINT ALL INDEX PRINT ORDER SIZE Tiskne zvolený snímek. Vytiskne všechny snímky uložené ve vnitřní paměti nebo na kartě. Vytiskne jeden snímek v několika formátech rozvržení. Vytiskne rejstřík všech snímků uložených ve vnitřní paměti nebo na kartě. Tiskne snímky podle údajů tiskové objednávky na kartě. Pokud nebyla provedena žádná objednávka, není tato možnost dostupná. g»nastavení tisku (DPOF)«(strana 7) Zvolte z dostupných formátů papíru vaší tiskárny. BORDERLESS Zvolte tisk s rámečkem nebo bez rámečku. V režimu [MULTI PRINT] není tato funkce k dispozici. OFF ( ) Snímek se vytiskne v bílém rámečku. ON ( ) Snímek je vytištěn na celé stránce. PICS / SHEET Dostupné pouze v režimu [MULTI PRINT]. Možný počet vytištěných snímků závisí na tiskárně. Pokud se [PRINTPAPER] nezobrazí, [SIZE], [BORDERLESS] a [PICS/SHEET] jsou nastaveny na [STANDARD]. Výběr snímku k tisku PRINT PRINT OK SINGLEPRINT < MORE SINGLE PRINT MORE Vytiskne jednu kopii vybraného snímku. Pokud je u snímku nastaveno [SINGLE PRINT] nebo [MORE], snímek se vytiskne s tímto nastavením. g Pokračujte krokem. Provede tiskovou objednávku pro zobrazený snímek. Nastavuje pro zobrazený snímek počet výtisků a údaje, které mají být vytištěny. Stisknutím X / Y zvolte snímek, který chcete vytisknout. Můžete také použít tlačítko zoomu a vybrat snímek z indexového zobrazení. Nastavení počtu výtisků a údajů, které mají být vytištěny PRINT INFO < 1 DATE WITHOUT FILE NAME WITHOUT P BACK MENU SET OK < Nastavuje počet výtisků. Můžete volit až 10 kopií. DATE ( ) Pokud vyberete [WITH], vytisknou se snímky sdatem. FILE NAME ( ) Pokud vyberete [WITH], vytisknou se snímky s názvem souboru. P Vystřihne část snímku a vytiskne jej. Pomocí páčky zoomu nastavte velikost oříznuté části a pomocí křížového ovladače nastavte polohu oříznuté části, potom stiskněte F. 6 CZ

27 Vyberte [PRINT] a stiskněte F. Spustí se tisk. Po dokončení tisku se zobrazí [PRINT MODE SELECT]. PRINT OK CANCEL Zrušení tisku BACK MENU SET OK PRINT TRANSFERRING CANCEL OK Obrazovka během přenosu dat V obrazovce [PRINT MODE SELECT] stiskněte tlačítko MENU. Zobrazí se zpráva. Odpojte kabel USB z fotoaparátu. Fotoaparát se vypne. Odpojte kabel USB z tiskárny. Nastavení tisku (DPOF) Stiskněte F. CONTINUE CANCEL SET OK Vyberte [CANCEL] a stiskněte F. PRINT MODE SELECT PRINT ALL PRINT MULTI PRINT ALL INDEX EXIT MENU SET OK 3 Tisk snímků Vytvoření tiskové objednávky Tisková objednávka umožňuje uložení tiskových dat (počet kopií a údaj data/času) ke snímku uloženému na kartu. K tisku mohou být objednány pouze snímky uložené na kartě. Vložte kartu se zaznamenanými snímky do fotoaparátu před provedením tiskové objednávky. Snímky s tiskovou objednávkou můžete tisknout následujícími způsoby. Tisk ve fotolabu podporujícím DPOF: Pomocí tiskové objednávky můžete nechat snímky vytisknout. Tisk na domácí tiskárně, podporující DPOF: Tisk je možný přímo z karty obsahující objednávku, bez použití počítače. Ohledně podrobností postupujte podle návodu k tiskárně. Může být nezbytný adaptér PC karty. Poznámka Tento fotoaparát nemůže měnit objednávky DPOF nastavené jiným zařízením. Změny provádějte v původním přístroji. Obsahuje-li karta objednávku DPOF z jiného přístroje, zadání objednávky v tomto fotoaparátu může předchozí objednávku přepsat. Všechny funkce objednávky nemusí být dostupné u všech tiskáren a ve všech fotolabech. CZ 7

28 Využití tiskových služeb bez pomoci DPOF Snímky uložené ve vnitřní paměti nemohou být vytisknuty ve fotolabu. Předtím je nutné snímky zkopírovat na kartu. g»backup Kopírování snímků z vnitřní paměti na kartu«(strana ) Objednávka jednoho snímku Při provádění tiskové objednávky pro vybraný snímek postupujte podle průvodce obsluhou. Zobrazte v režimu přehrávání stiskem tlačítka MENU hlavní nabídku. 1 Vyberte [PRINT ORDER] [<] a stiskněte F. < PRINT ORDER 3 Tisk snímků 3 Vyberte stiskem X / Y snímky pro objednávku tisku a pak stiskem O / N nastavte počet výtisků. Nemůžete provést tiskové objednávky pro snímky s A. Opakujte tento krok a proveďte tiskové objednávky pro další snímky. Oříznutí snímku Zatlačte páčku zoomu směrem k W nebo ji potáhněte směrem k T. Pomocí páčky zoomu nastavte velikost oříznuté části a pomocí křížového ovladače nastavte polohu oříznuté části, potom stiskněte F. 5 6 Když dokončíte provádění tiskových objednávek, stiskněte F. Zvolte nastavení tisku data a času a stiskněte F. NO Snímky se tisknou bez data a času. DATE Vybrané snímky se vytisknou s datem pořízení. TIME Vybrané snímky se tisknou s časem pořízení. Vyberte [SET] a stiskněte F. Průvodce obsluhou < U BACK MENU O O W T X NO DATE TIME BACK MENU 10 SET OK HQ : SET OK SET OK SET OK 8 CZ

29 Objednávka všech snímků Objedná všechny snímky uložené na kartě. Počet kopií je nastaven na jeden výtisk z každého snímku. Zobrazte v režimu přehrávání stiskem tlačítka MENU hlavní nabídku. 1 3 Vyberte [PRINT ORDER] [U] a stiskněte F. Zvolte nastavení data a času a stiskněte F. NO Snímky se tisknou bez data a času. DATE Všechny snímky se vytisknou s datem pořízení. TIME Všechny snímky se vytisknou s časem pořízení. Vyberte [SET] a stiskněte F. Zrušení dat tiskových objednávek Můžete zrušit buď všechny tiskové objednávky, nebo pouze objednávky pro zvolené snímky. Vyberte hlavní nabídku [PRINT ORDER] a stiskněte F. 1 Vymazání tiskové objednávky u všech snímků 3 Zvolte [<] nebo [U] a stiskněte F. Vyberte [RESET] a stiskněte F. Vymazání tiskové objednávky u zvolených snímků Vyberte [<] a stiskněte F. Vyberte [KEEP] a stiskněte F. Vyberte stiskem X / Y snímek s tiskovými objednávkami, které chcete zrušit, a stisknutím N snižte počet kopií na 0. Opakujte tento krok a zrušte tiskové objednávky pro další snímky. Když dokončíte rušení tiskových objednávek, stiskněte F. Zvolte nastavení tisku data a času a stiskněte F. Toto nastavení se použije na zbývající snímky s tiskovými objednávkami. Vyberte [SET] a stiskněte F. PRINT ORDER SETTING PRINT ORDERED RESET KEEP BACK MENU SET OK 3 Tisk snímků CZ 9

30 Připojení fotoaparátu k počítači Připojení fotoaparátu k počítači Přenos dat do PC Pomocí kabelu USB přiloženého k vašemu fotoaparátu můžete připojit fotoaparát k počítači a přenést snímky do vašeho počítače pomocí softwaru OLYMPUS Master, jenž je rovněž přiložen. Před připojením si připravte následující položky. Nainstalujte software OLYMPUS Master g strana 31 OLYMPUS Master CD-ROM USB kabel Propojte počítač s fotoaparátem přiloženým kabelem USB g strana 33 Spust te software OLYMPUS Master g strana 3 Stáhněte snímky do počítače g strana 35 Počítač vybavený USB portem Odpojte fotoaparát od počítače g strana 35 Použití OLYMPUS Master Co je OLYMPUS Master? OLYMPUS Master je aplikační program pro úpravy snímků, pořízených digitálním fotoaparátem, v počítači. Jeho instalací na vašem počítači získáte tyto možnosti: Stahování snímků z fotoaparátu nebo jiného média Prohlížení snímků a videosekvencí Můžete spouštět prezentace a přehrávat zvuk. Správa snímků Můžete setřídit vaše snímky pomocí displeje kalendáře. Vyhledat požadovaný snímek podle data nebo klíčového slova. Úpravy snímků Snímky můžete otáčet, ořezávat a měnit jejich velikost. Úpravy snímků pomocí filtrů a opravných funkcí Tisk snímků Můžete tisknout snímky a vytvářet náhledy, pohlednice a kalendáře. Vytváření panoramatických snímků Můžete vytvářet panoramatické obrázky použitím snímků pořízených v panoramatickém režimu. Více podrobností ohledně dalších funkcí a operací se dozvíte v průvodci»nápověda«a příručce k OLYMPUS Master. 30 CZ

31 Nainstalujte software OLYMPUS Master Před instalací programu OLYMPUS Master se ujistěte, že počítač splňuje následující minimální požadavky na konfiguraci. Pro novější operační systémy se obrat te na stránky Olympus, jejichž adresa je uvedena na zadní straně návodu. Provozní podmínky Windows OS CPU RAM Pevný disk Připojení Monitor Windows 98SE/Me/000 Professional/XP Pentium III 500 MHz nebo vyšší 18 MB nebo více (doporučeno nejméně 56 MB) 300 MB nebo více USB port pixelů, barev nebo více Poznámka Přenos dat je zaručen pouze u továrně nainstalovaného operačního systému. Pro instalaci ve Windows 000 Professional/XP je nutno se přihlásit jako administrátor. Počítač by měl být vybaven programy Internet Explorer a QuickTime 6 nebo vyšší verzí. Označením Windows XP se rozumí Windows XP Professional/Home Edition. Windows 000 zde znamená Windows 000 Professional. Při použití Windows 98SE se ovladač USB nainstaluje automaticky. Macintosh OS CPU RAM Pevný disk Připojení Monitor Mac OS X 10. a vyšší Power PC G3 500 MHz nebo vyšší 18 MB nebo více (doporučeno nejméně 56 MB) 300 MB nebo více USB port pixelů, barev nebo více Připojení fotoaparátu k počítači Poznámka Funkčnost je zaručena pouze s počítači Macintosh s vestavěným USB portem. Počítač musí být vybaven programy QuickTime 6 nebo vyšší verzí a Safari 1.0 nebo vyšším. Před provedením následujících operací odstraňte médium z počítače (uchopte ikonu apřetáhněte ji do koše). Pokud tak neučiníte, operační systém nemusí zůstat stabilní a bude nutno ho restartovat. Odpojte kabel, který propojuje fotoaparát s počítačem. Vypněte fotoaparát. Otevřete kryt baterií/karty fotoaparátu. CZ 31

32 Připojení fotoaparátu k počítači Windows 1 3 Vložte CD-ROM do CD-ROM mechaniky počítače. Objeví se instalační obrazovka OLYMPUS Master. Pokud se nezobrazí, poklepejte na ikonu»tento počítač«a pak na ikonu CD-ROM. Klikněte na»olympus Master«. Objeví se instalační obrazovka QuickTime. Pro použití OLYMPUS Master je nutný QuickTime. Pokud se instalace QuickTime nenabídne, je již v počítači instalována verze QuickTime 6 nebo vyšší. V tom případě pokračujte krokem. Klikněte na»další«a sledujte instrukce na obrazovce. Po zobrazení licenčních podmínek QuickTime si dohodu pozorně přečtěte a souhlasíte-li, kliknutím na»souhlasím«pokračujte v instalaci. Objeví se instalační obrazovka OLYMPUS Master. Sledujte instrukce na obrazovce. Po zobrazení licenčních podmínek OLYMPUS Master si dohodu pozorně přečtěte a souhlasíte-li, kliknutím na»ano«pokračujte v instalaci. 5 6 Pokud se objeví dialogové okno»informace o uživateli«, zadejte»jméno«a»sériové číslo OLYMPUS Master«, zvolte region a klikněte na»další«. Sériové číslo naleznete na štítku nalepeném na balení CD-ROM. Po zobrazení licenčních podmínek DirectX si dohodu pozorně přečtěte a souhlasíte-li, klikněte na»ano«. Zobrazí se dotaz na instalaci Adobe Reader. Program Adobe Reader je nutný pro zobrazení návodu k programu OLYMPUS Master. Pro instalaci Adobe Reader klikněte na»ok«. Pokud se tento dialog neobjeví, je již Adobe Reader na vašem počítači nainstalován. Sledujte instrukce na obrazovce. Zobrazí se okno informující o ukončení instalace. Klikněte na»dokončit«. Po zobrazení dialogu s otázkou zda chcete restartovat počítač, zvolte okamžité restartování a klikněte na»ok«. Počítač se restartuje. Vyjměte CD-ROM z mechaniky a uložte jej. 3 CZ

33 Macintosh Vložte CD-ROM do CD-ROM mechaniky počítače. Objeví se okno CD-ROM. Pokud se nezobrazí, poklepejte na ikonu CD-ROM na ploše. Klikněte dvakrát na požadovanou jazykovou složku. Poklepejte na ikonu»installer«. Spustí se instalátor OLYMPUS Master. Sledujte instrukce na obrazovce. Po zobrazení licenčních podmínek OLYMPUS Master si dohodu pozorně přečtěte a souhlasíte-li, klikněte na»pokračovat«a pak kliknutím na»souhlasím«pokračujte v instalaci. Zobrazí se okno informující o ukončení instalace. Klikněte na»dokončit«. Objeví se první obrazovka. Klikněte na»restart«. Počítač se restartuje. Vyjměte CD-ROM z mechaniky a uložte jej. Připojení fotoaparátu k počítači 3 Ujistěte se, že je fotoaparát vypnutý. LCD obrazovka je vypnutá. Objektiv je zasunutý. Propojte pomocí přiloženého USB kabelu multikonektor na fotoaparátu s počítačem. Pro nalezení USB portu postupujte podle návodu kpočítači. Fotoaparát se automaticky zapne. LCD obrazovka se zapne a zobrazí se volba USB připojení. Vyberte [PC] a stiskněte F. Fotoaparát je rozpoznán počítačem. Windows Při prvním připojení fotoaparátu se počítač pokusí ho rozpoznat. Kliknutím na»ok«opust te zprávu, která se zobrazí. Fotoaparát je rozpoznán jako»vyměnitelný disk«. Macintosh Výchozí aplikací pro zpracování digitálního obrazu je iphoto. Po prvním připojení fotoaparátu se automaticky spustí aplikace iphoto. Uzavřete ji a spust te OLYMPUS Master. Poznámka Po připojení k počítači nelze fotoaparát ovládat. Multikonektor Kryt konektorů Připojení fotoaparátu k počítači CZ 33

34 Připojení fotoaparátu k počítači Spust te software OLYMPUS Master Windows 1 Poklepejte na ikonu»olympus Master«na ploše. Zobrazí se hlavní nabídka. Po prvním spuštění OLYMPUS Master se před hlavní nabídkou zobrazí registrační okno»registrace«. Postupujte podle pokynů a vyplňte registrační formulář. Macintosh 1 Poklepejte na ikonu»olympus Master«ve složce»olympus Master«. Zobrazí se hlavní nabídka. Po prvním spuštění OLYMPUS Master se před hlavní nabídkou zobrazí okno»informace o uživateli«. Zadejte své»jméno«a»sériové číslo OLYMPUS Master«a zvolte region. Po okně»informace o uživateli«se před hlavní nabídkou zobrazí registrační okno»registrace«. Postupujte podle pokynů a vyplňte registrační formulář. Hlavní nabídka OLYMPUS Master Tlačítko»Přenos obrázků«stažení snímků z fotoaparátu nebo jiného média. Tlačítko»Procházet obrázky«zobrazí se okno»procházet«. 3 Tlačítko»Tisk on-line«zobrazí se okno pro tisk on-line. Tlačítko»Tisk obrázků doma«zobrazí se tisková nabídka. 5 Tlačítko»Vytvořit a sdílet«zobrazí se nabídka pro editaci. 6 Tlačítko»Zálohování obrázků«vytvoří zálohu snímků. 7 Tlačítko»Aktualizovat«Zobrazí okno pro volitelnou aktualizaci na OLYMPUS Master Plus. Opuštění OLYMPUS Master Klikněte na»opustit«v hlavní nabídce. 1 OLYMPUS Master se uzavře. 3 CZ

35 Zobrazení snímků v počítači Stažení a uložení snímků 1 Klikněte na»přenést obrázky«v hlavní nabídce OLYMPUS Master. Zobrazí se nabídka pro volbu zdroje. Klikněte na»z fotoaparátu«. Objeví se okno pro volbu snímku. Zobrazují se všechny snímky z fotoaparátu. 3 Vyberte obrazové soubory a klikněte na»přenos obrázků«. Zobrazí se okno, potvrzující ukončení stahování. Klepněte na»procházet obrázky nyní«. Stažené snímky se zobrazí ve vyhledávacím okně. Klikněte na»nabídku«v okně»procházet«a vrátíte se do hlavní nabídky. Odpojení fotoaparátu 1 Ujistěte se, že kontrolka přístupu karty nebliká. Proveďte následující přípravu k odpojení kabelu USB. Windows 98SE 1 Poklepejte na ikonu»tento počítač«a pravým tlačítkem klepněte na ikonu»odnímatelný disk«pro zobrazení nabídky. Klepněte na»vysunout«v nabídce. Kontrolka přístupu karty Připojení fotoaparátu k počítači CZ 35

36 Připojení fotoaparátu k počítači Windows Me/000/XP 1 Klepněte na ikonu»odpojit nebo vysunout hardware«na hlavním panelu. Klikněte na zobrazenou zprávu. 3 Po zobrazení zprávy, že lze bezpečně odpojit hardware, klikněte na»ok«. 3 Macintosh 1 Po uchopení ikony»bez názvu«nebo»no_name«se ikona koše změní na ikonu odebrání. Uchopte apřetáhněte ji na ikonu odpojení. Odpojte kabel USB z fotoaparátu. Poznámka Windows Me/000/XP: Po kliknutí na ikonu»odebrat hardware«se může zobrazit varovná zpráva. V tom případě zkontrolujte, zda je stahování ukončeno a všechny aplikace uzavřeny. Poté klikněte znovu na ikonu»odebrat hardware«a odpojte kabel. Prohlížení statických snímků a videosekvencí 1 Klikněte na»procházet obrázky«v hlavní nabídce OLYMPUS Master. Zobrazí se okno»procházet«. Dvakrát klikněte na náhled statického snímku, který chcete zobrazit. Náhled Fotoaparát se přepne do režimu prohlížení a snímek se zvětší. Pro návrat do hlavní nabídky klikněte na»nabídka«v okně»procházet«. Zobrazení videosekvence 1 Poklepejte na náhled videosekvence v okně»procházet«. Fotoaparát se přepne do režimu přehrávání a zobrazí se první snímek videosekvence. 36 CZ

37 Pro přehrávání videosekvencí klikněte na tlačítko přehrávání ve spodní části obrazovky. Názvy a funkce ovládacích prvků okna jsou uvedeny dále Položka Popis 1 Lišta přehrávání Posunem lišty vyberte snímek. Zobrazení času Zobrazuje dobu uplynulou během přehrávání. 3 Tlačítko přehrávání (pauza) Snímky mohou být tisknuty z nabídek foto, náhledu, pohlednic a kalendáře. Vysvětlení níže používá nabídku foto. Klikněte na»tisk obrázků doma«v hlavní nabídce OLYMPUS 1 Master. Zobrazí se tisková nabídka. Klepněte na»fotografie«. Zobrazí se okno»tisk fotografií«. Přehrává videosekvenci. Během přehrávání funguje jako přerušení. Tlačítko zpět Zobrazí předchozí snímek. 5 Tlačítko vpřed Zobrazí další snímek. 6 Tlačítko stop Zastaví přehrávání a vrátí se k prvnímu snímku. 7 Tlačítko opakování Opakovaně přehrává videosekvenci. 8 Tlačítko hlasitosti Zobrazí lištu nastavení hlasitosti. Tisk snímků Připojení fotoaparátu k počítači 3 Klikněte na»nastavení«v okně»tisk fotografií«. Objeví se nastavovací obrazovka tiskárny. Proveďte potřebná nastavení tiskárny. CZ 37

38 Připojení fotoaparátu k počítači Vyberte rozmístění a velikost. Pro tisk data a času s vaším snímkem zaškrtněte políčko u»tisk data«a zvolte mezi»datum«a»datum a čas«. Vyberte náhled požadovaného snímku a klikněte na»připojit«. Zobrazí se náhled zvoleného snímku v rozložení. Zadejte počet výtisků. Klikněte na»tisk«. Spustí se tisk. Klikněte na»nabídka«v okně»tisk fotografie«a vrátíte se na hlavní nabídku. Stažení a uložení snímků do počítače bez použití OLYMPUS Master Fotoaparát je kompatibilní s velkokapacitním pamět ovým zařízením USB. Můžete připojit fotoaparát k počítači přiloženým kabelem USB a stáhnout a uložit snímky bez použití programu OLYMPUS Master. Pro použití USB kabelu pro připojení fotoaparátu k počítači se požadují následující operační systémy. Windows: Windows 98SE / Me / 000 Professional / XP Macintosh: Mac OS 9.0 to 9. / X Poznámka Pokud je na vašem počítači Windows 98SE, musíte nainstalovat USB ovladač. Před připojením fotoaparátu k počítači USB kabelem klikněte dvakrát na soubory z následujících složek na dodaném OLYMPUS Master CD-ROM. (Jméno ovladače): \USB\INSTALL.EXE Přenos dat není zaručen u následujících systémů ani v případě, že je počítač vybaven USB portem. Windows 95/98/NT.0 Verze Windows 98SE vzniklá aktualizací z Windows 95/98 Mac OS 8.6 nebo starší Počítače s USB portem na přídavné kartě apod. Počítače s jinými než továrně instalovanými OS a doma postavené počítače 38 CZ
