1 METRO Elektromechanický podzemní pohon pro jednokøídlé nebo dvoukøídlé brány MONTÁŽNÍ NÁVOD A KATALOG NÁHRADNÍCH DÍLÙ

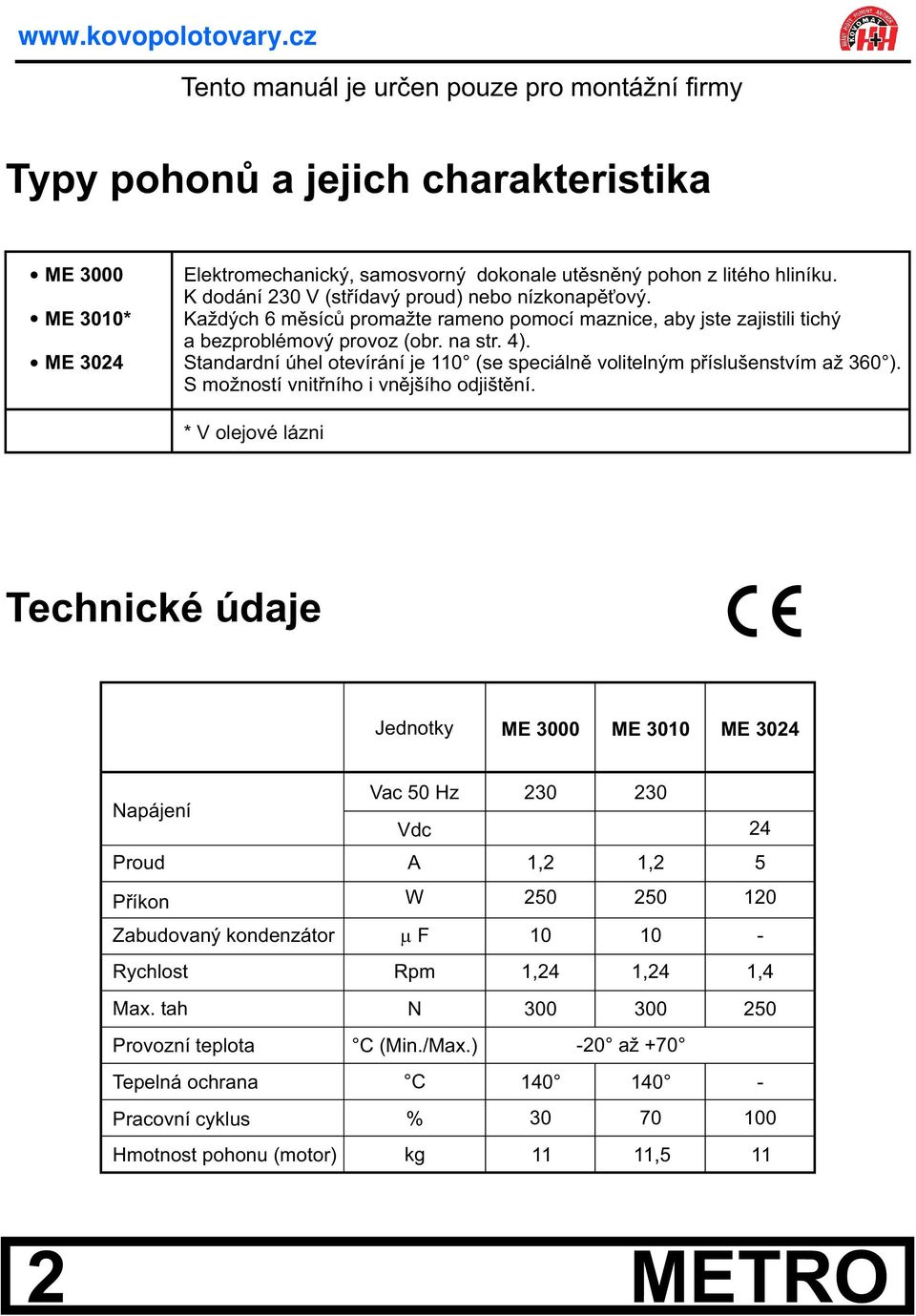

2 Tento manuál je urèen pouze pro montážní firmy Typy pohonù a jejich charakteristika ME 3000 ME 3010* ME 3024 Elektromechanický, samosvorný dokonale utìsnìný pohon z litého hliníku. K dodání 230 V (støídavý proud) nebo nízkonapì ový. Každých 6 mìsícù promažte rameno pomocí maznice, aby jste zajistili tichý a bezproblémový provoz (obr. na str. 4). Standardní úhel otevírání je 110 (se speciálnì volitelným pøíslušenstvím až 360 ). S možností vnitøního i vnìjšího odjištìní. * V olejové lázni Technické údaje Jednotky ME 3000 ME 3010 ME 3024 Napájení Proud Pøíkon Zabudovaný kondenzátor Rychlost Max. tah Provozní teplota Tepelná ochrana Pracovní cyklus Hmotnost pohonu (motor) Vac 50 Hz Vdc 24 A 1,2 1,2 5 W m F Rpm 1,24 1,24 1,4 N C (Min./Max.) -20 až +70 C % kg , METRO

Standardní úhel otevírání je 110 (se speciálnì volitelným pøíslušenstvím až 360 ). S možností vnitøního i vnìjšího odjištìní.

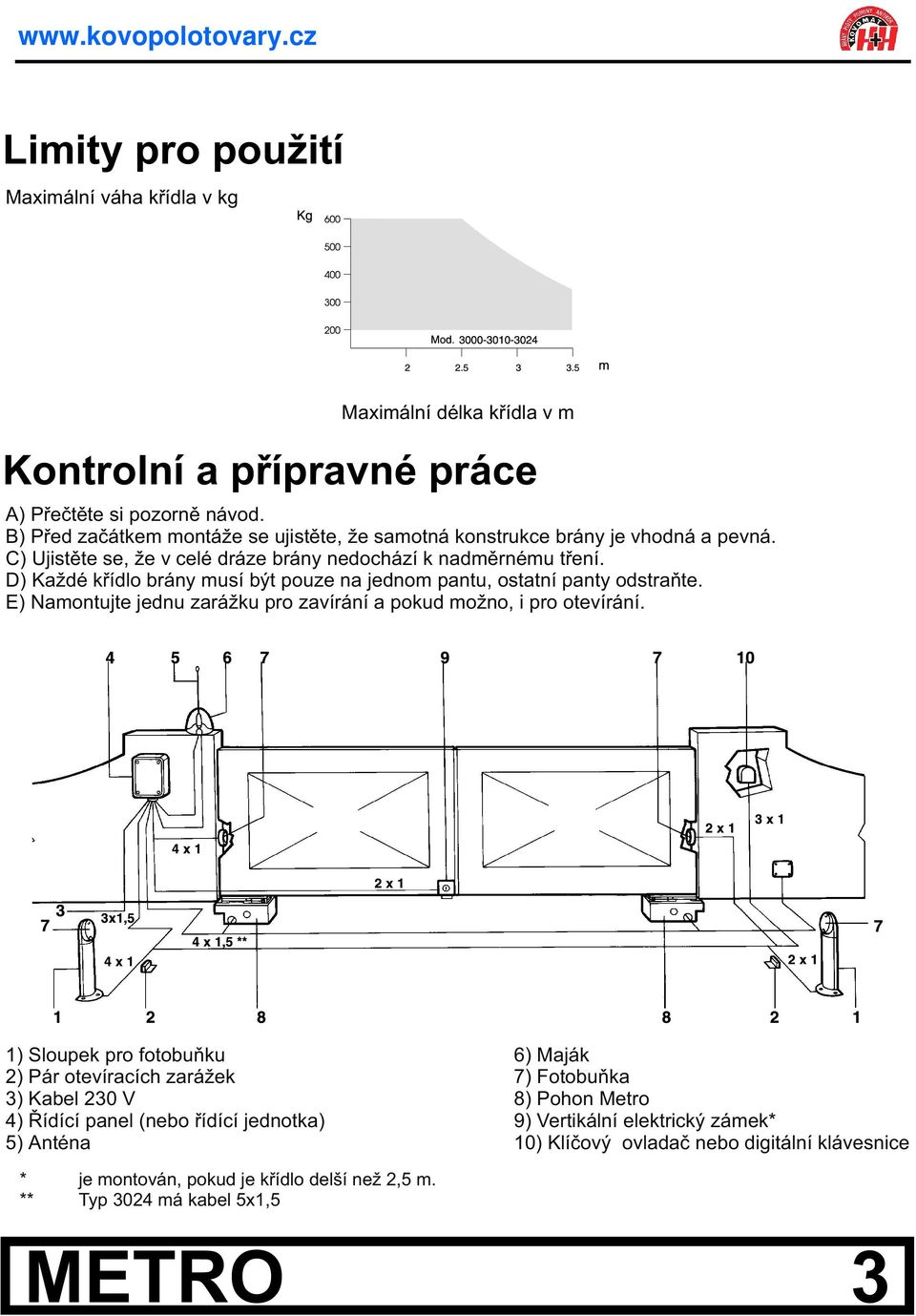

3 Limity pro použití Maximální váha køídla v kg Maximální délka køídla v m Kontrolní a pøípravné práce A) Pøeètìte si pozornì návod. B) Pøed zaèátkem montáže se ujistìte, že samotná konstrukce brány je vhodná a pevná. C) Ujistìte se, že v celé dráze brány nedochází k nadmìrnému tøení. D) Každé køídlo brány musí být pouze na jednom pantu, ostatní panty odstraòte. E) Namontujte jednu zarážku pro zavírání a pokud možno, i pro otevírání. 1) Sloupek pro fotobuòku 2) Pár otevíracích zarážek 3) Kabel 230 V 4) Øídící panel (nebo øídící jednotka) 5) Anténa 6) Maják 7) Fotobuòka 8) Pohon Metro 9) Vertikální elektrický zámek* 10) Klíèový ovladaè nebo digitální klávesnice * je montován, pokud je køídlo delší než 2,5 m. ** Typ 3024 má kabel 5x1,5 METRO 3

D) Každé køídlo brány musí být pouze na jednom pantu, ostatní panty odstraòte. E) Namontujte jednu zarážku pro zavírání a pokud možno, i pro otevírání.

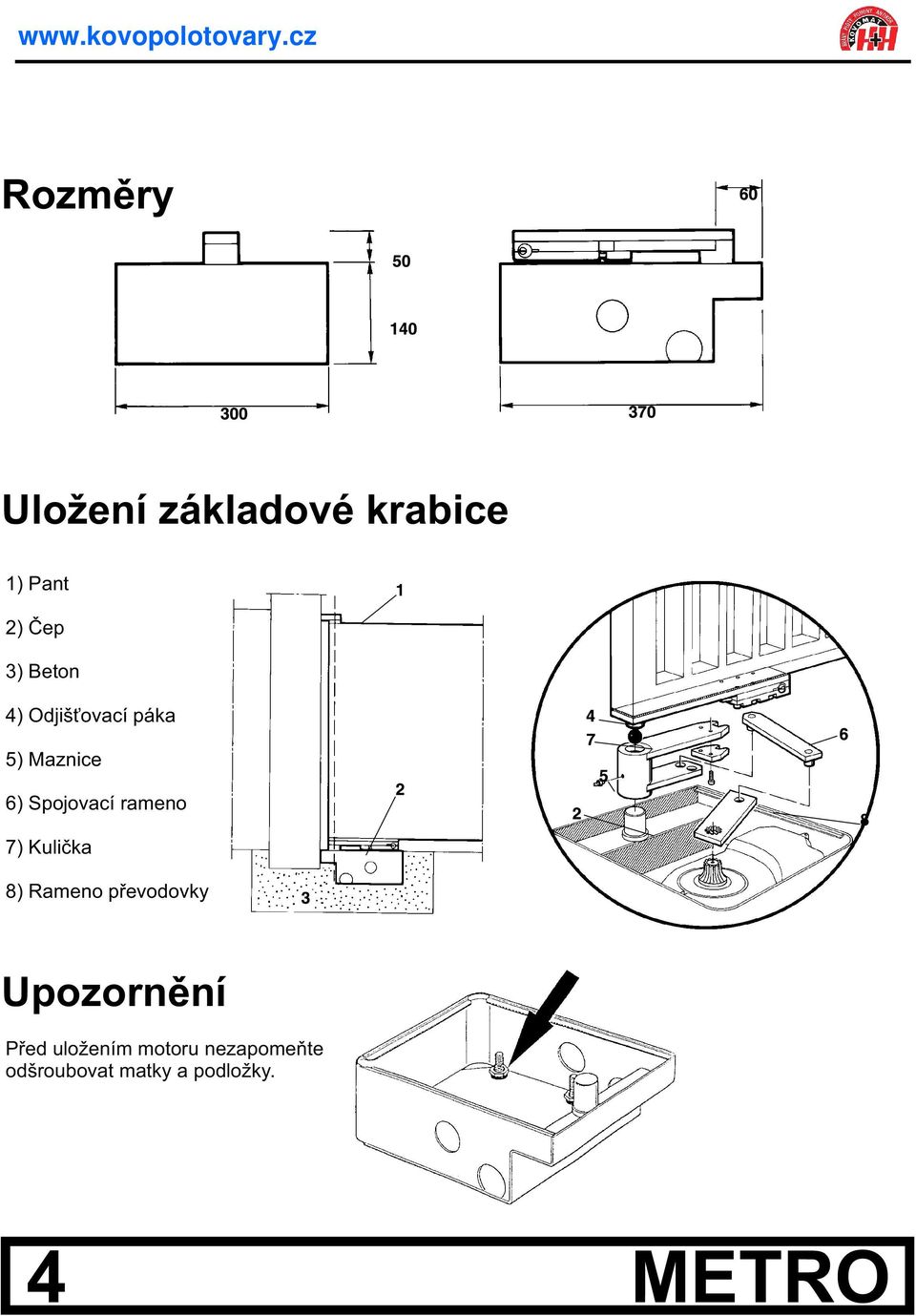

4 Rozmìry Uložení základové krabice 1) Pant 2) Èep 3) Beton 4) Odjiš ovací páka 5) Maznice 6) Spojovací rameno 7) Kulièka 8) Rameno pøevodovky Upozornìní Pøed uložením motoru nezapomeòte odšroubovat matky a podložky. 4 METRO

rameno 7) Kulièka 8) Rameno pøevodovky Upozornìní Pøed

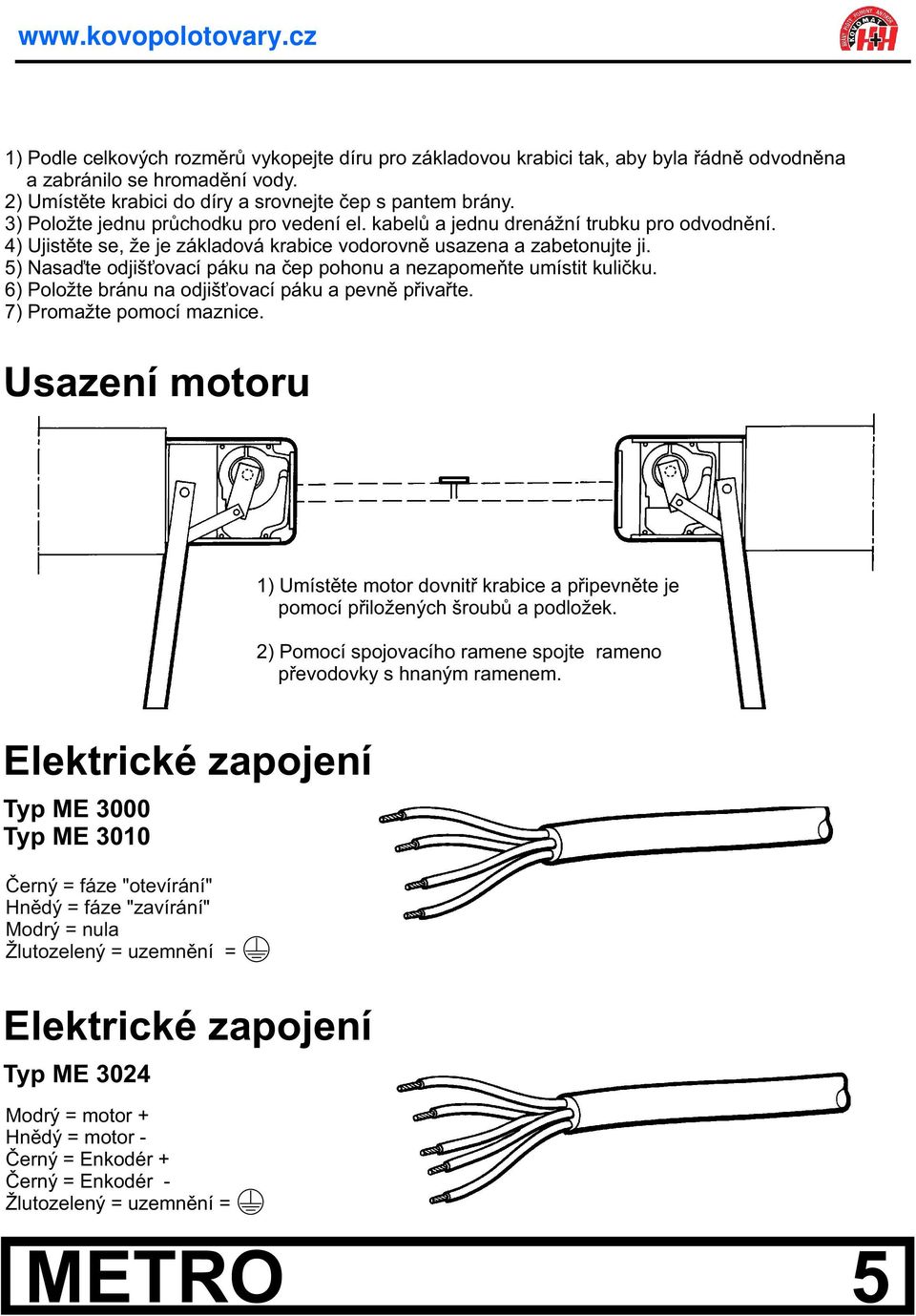

5 1) Podle celkových rozmìrù vykopejte díru pro základovou krabici tak, aby byla øádnì odvodnìna a zabránilo se hromadìní vody. 2) Umístìte krabici do díry a srovnejte èep s pantem brány. 3) Položte jednu prùchodku pro vedení el. kabelù a jednu drenážní trubku pro odvodnìní. 4) Ujistìte se, že je základová krabice vodorovnì usazena a zabetonujte ji. 5) Nasaïte odjiš ovací páku na èep pohonu a nezapomeòte umístit kulièku. 6) Položte bránu na odjiš ovací páku a pevnì pøivaøte. 7) Promažte pomocí maznice. Usazení motoru 1) Umístìte motor dovnitø krabice a pøipevnìte je pomocí pøiložených šroubù a podložek. 2) Pomocí spojovacího ramene spojte rameno pøevodovky s hnaným ramenem. Elektrické zapojení Typ ME 3000 Typ ME 3010 Èerný = fáze "otevírání" Hnìdý = fáze "zavírání" Modrý = nula Žlutozelený = uzemnìní = Elektrické zapojení Typ ME 3024 Modrý = motor + Hnìdý = motor - Èerný = Enkodér + Èerný = Enkodér - Žlutozelený = uzemnìní = METRO 5

5) Nasaïte odjiš ovací páku na èep pohonu a nezapomeòte umístit kulièku. 6) Položte bránu na odjiš ovací páku a pevnì pøivaøte. 7) Promažte pomocí maznice.

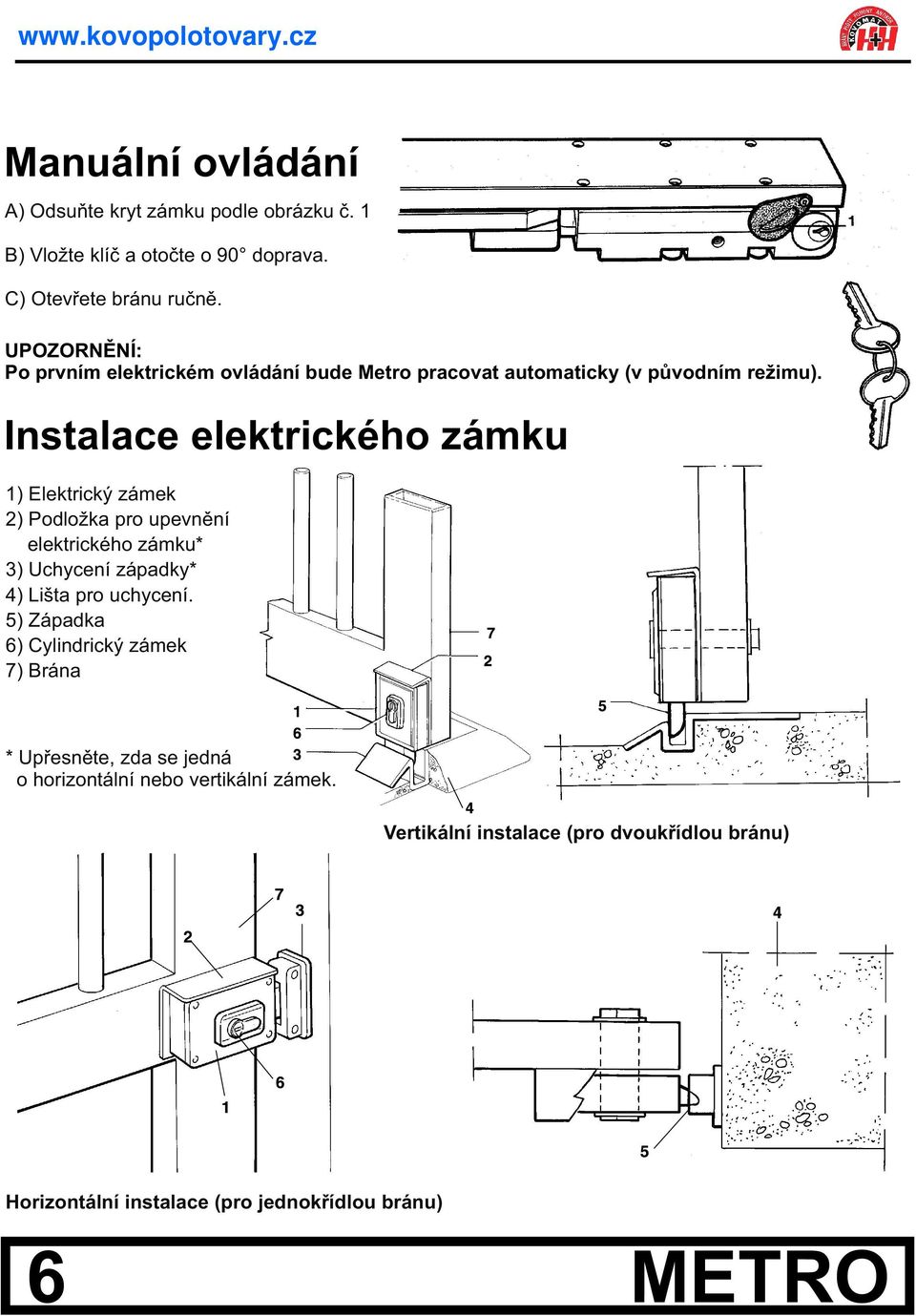

6 Manuální ovládání A) Odsuòte kryt zámku podle obrázku è. 1 B) Vložte klíè a otoète o 90 doprava. C) Otevøete bránu ruènì. UPOZORNÌNÍ: Po prvním elektrickém ovládání bude Metro pracovat automaticky (v pùvodním režimu). Instalace elektrického zámku 1) Elektrický zámek 2) Podložka pro upevnìní elektrického zámku* 3) Uchycení západky* 4) Lišta pro uchycení. 5) Západka 6) Cylindrický zámek 7) Brána * Upøesnìte, zda se jedná o horizontální nebo vertikální zámek. Vertikální instalace (pro dvoukøídlou bránu) Horizontální instalace (pro jednokøídlou bránu) 6 METRO

Instalace elektrického zámku 1) Elektrický zámek 2) Podložka pro upevnìní elektrického zámku* 3) Uchycení západky* 4) Lišta pro uchycení.

7 Volitelné pøíslušenství MEA 1 Zaøízení pro otevírání 360. PLA 10 Vertikální elektrický zámek 12 V. PLA 11 Horizontální elektrický zámek 12 V. METRO 7

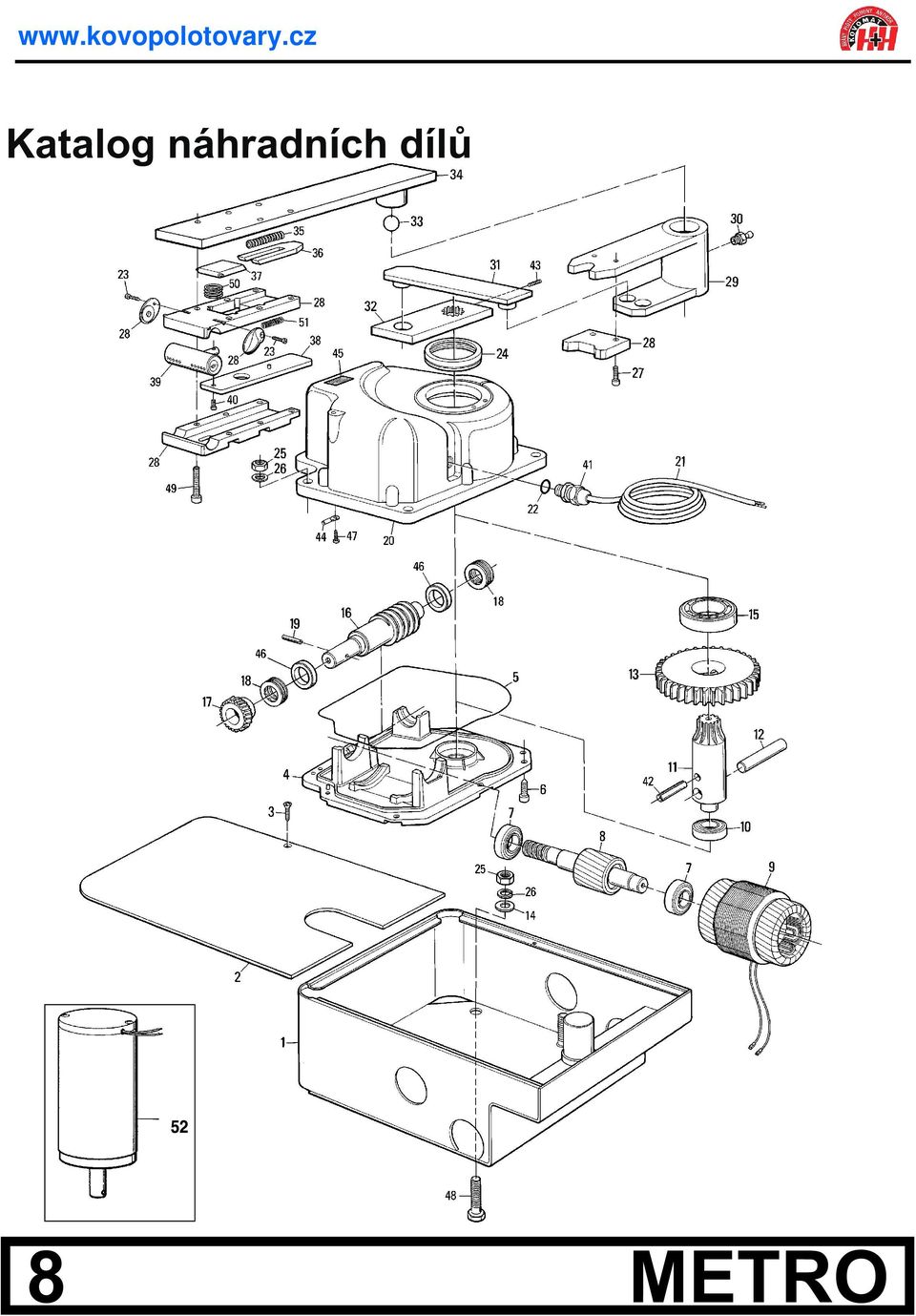

8 Katalog náhradních dílù 8 METRO

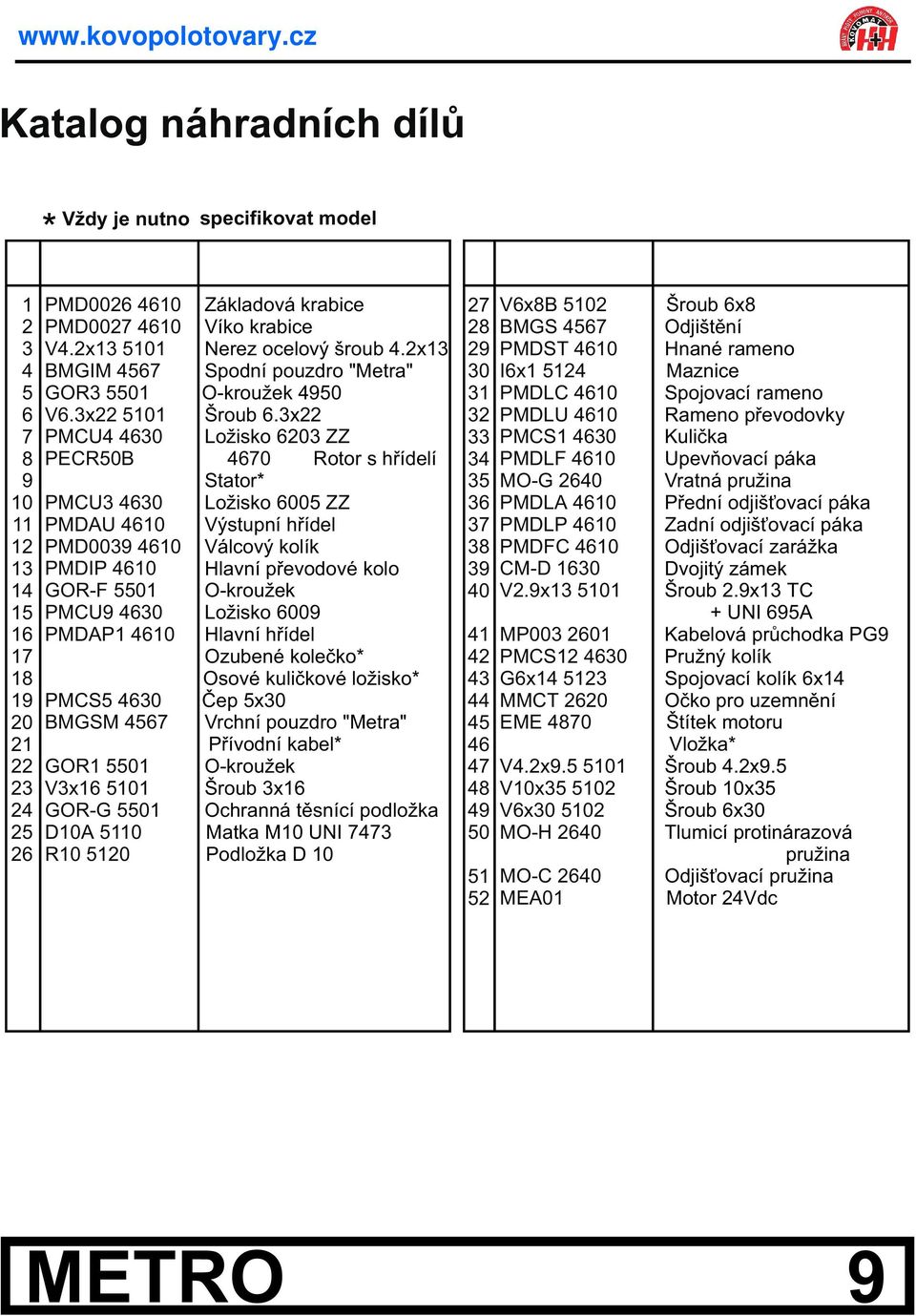

9 Katalog náhradních dílù * Vždy je nutno specifikovat model PMD PMD V4.2x BMGIM 4567 GOR V6.3x PMCU PECR50B 4670 PMCU PMDAU 4610 PMD PMDIP 4610 GOR-F 5501 PMCU PMDAP PMCS BMGSM 4567 GOR V3x GOR-G 5501 D10A 5110 R Základová krabice Víko krabice Nerez ocelový šroub 4.2x13 Spodní pouzdro "Metra" O-kroužek 4950 Šroub 6.3x22 Ložisko 6203 ZZ Rotor s høídelí Stator* Ložisko 6005 ZZ Výstupní høídel Válcový kolík Hlavní pøevodové kolo O-kroužek Ložisko 6009 Hlavní høídel Ozubené koleèko* Osové kulièkové ložisko* Èep 5x30 Vrchní pouzdro "Metra" Pøívodní kabel* O-kroužek Šroub 3x16 Ochranná tìsnící podložka Matka M10 UNI 7473 Podložka D V6x8B 5102 BMGS 4567 PMDST 4610 I6x PMDLC 4610 PMDLU 4610 PMCS PMDLF 4610 MO-G 2640 PMDLA 4610 PMDLP 4610 PMDFC 4610 CM-D 1630 V2.9x MP PMCS G6x MMCT 2620 EME 4870 V4.2x V10x V6x MO-H 2640 MO-C 2640 MEA01 Šroub 6x8 Odjištìní Hnané rameno Maznice Spojovací rameno Rameno pøevodovky Kulièka Upevòovací páka Vratná pružina Pøední odjiš ovací páka Zadní odjiš ovací páka Odjiš ovací zarážka Dvojitý zámek Šroub 2.9x13 TC + UNI 695A Kabelová prùchodka PG9 Pružný kolík Spojovací kolík 6x14 Oèko pro uzemnìní Štítek motoru Vložka* Šroub 4.2x9.5 Šroub 10x35 Šroub 6x30 Tlumicí protinárazová pružina Odjiš ovací pružina Motor 24Vdc METRO 9

krabice Víko krabice Nerez ocelový šroub 4.2x13 Spodní pouzdro "Metra" O-kroužek 4950 Šroub 6.

10 DÙLEŽITÉ Záruèní list po montáži vyplòte a uschovejte. ZÁKAZNÍK Jméno a pøíjmení:... Adresa:... Telefon:... Typ zaøízení: Výr. èíslo:... Datum montáže:... Namontoval:.... Datum ukonèení záruky:... Firma:... Adresa:... Telefon:... POPIS NAMONTOVANÉHO ZAØÍZENÍ: Øídící jednotka Radiopøijímaè Bezpeènostní prvky Poznámky PRAVIDELNÉ KONTROLY: Datum: Popis: Datum: Datum: Popis: Datum: Datum: Popis: Datum: Datum: Popis: Datum: Popis: Popis: Popis: Popis: VYPLÒTE V PØÍPADÌ PORUCHY (kopii této stránky pošlete spolu s pohonem k opravì) Popis závady: Rezervováno firmou NICE SPA pro komunikaci se zákazníky Datum nahlášení:. Datum opravy:.. Èíslo opravy:. Vymìnìné díly: Poznámky: Razítko firmy:.

.. POPIS NAMONTOVANÉHO ZAØÍZENÍ: Øídící jednotka Radiopøijímaè Bezpeènostní prvky Poznámky PRAVIDELNÉ KONTROLY: Datum: Popis: Datum: Datum: Popis: Datum: Datum: Popis: Datum:
