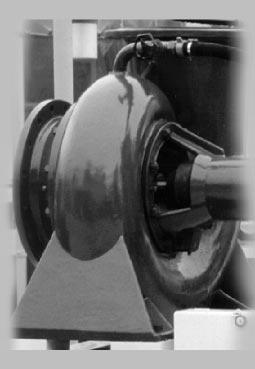

1 SIGMA PUMPY HRANICE ÈERPADLOVÉ TURBÍNY SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: , fax: TC-BQO

2 Použití Èerpadlové typové øady TC-BQO urèené pro pohon generátoru v malých vodních elektrárnách, vycházejí z jednoduché a pøitom spolehlivé a prakticky ovìøené konstrukce èerpadel typu BQO. Praktické využití èerpadlových turbín øady TC-BQO (pro nižší spády) je pro vodní spády do 10m. U velikosti TC-BQO-10 (pro vyšší spády) je využití vodního spádu až do 40 m. Prùtok je ohranièen hydraulickým provedením a to v rozsahu od 0,08 až do 1,5 m -3.s -1. Podle úèinnosti urèité velikosti této øady lze získat elektrický výkon v rozsahu 5 až 250 kw. Èerpadlové TC-(150, 200, 500, 600)-BQO (v diagramu jsou pracovní oblasti oznaèeny pøerušovanou tlustou èarou), jsou zpracovány pouze konstrukènì. Popis Èerpadlové TC-BQO jsou diagonálního provedení, neregulaèní. V omezeném pracovním rozsahu je možná regulace tìchto èerpadlových turbín klapkou. Èerpadlové TC- BQO jsou konstruovány jako jednostupòové spirální s axiálním výstupem vody výstupním hrdlem. Obìžné kolo je diagonální a samotná èerpadlová turbína se vyznaèuje malým poètem konstrukèních èástí, což umožòuje velmi snadnou a odbornì minimálnì nároènou demontáž a montáž jak hydraulické, tak i mechanické èásti. Spirální tìleso a diagonální obìžné kolo poskytují turbínì dobré hydraulické vlastnosti, spojené s vysokým stupnìm pracovní úèinnosti. Obìžné kolo s lopatkami tvaru šroubových ploch je uchyceno na høídeli a zajištìno maticí. Høídel je uložen ve dvou valivých ložiskách. Ložiska jsou mazána olejovou lázní v ložiskovém tìlese. Ucpávka høídele je vytvoøena pøímo ve spirálním tìlese. Poloha hrdel Vstupní hrdlo smìøuje tangenciálnì nahoru, výstupní hrdlo je axiální, takže pøivádìná kapalina vystupuje z ve smìru osy rotoru. Smysl otáèení Smysl otáèení høídele je vpravo, pøi pohledu na èerpadlovou turbínu ze strany generátoru. Materiálové provedení Spirální tìleso, sací víko, tìleso ložisek, høídelové ochranné pouzdro, víka ložiskového tìlesa, víko ucpávky, obìžné kolo, rozpìrné pouzdro ložisek a matice obìžného kola jsou ze šedé litiny. Pouzdro ucpávky je z bronzu. Høídel a pero obìžného kola jsou z oceli. Normální pøíslušenství S èerpadlovou turbínou se dodává náhradní sada tìsnící šòùry. Doporuèená sada náhradních dílù pro pìtiletý provoz Èíslo Název Kusù Poznámka 1 Obìžné kolo 1 2 Matice obìžného kola 1 3 Høídel 1 4 Ucpávkové tìsnìní 5 5 Pouzdro 1

3 Informativní øez turbínou TC-BQO (pro nižší spády) Spirální tìleso 2 Ložiskové tìleso 3 Sací víko 4 Obìžné kolo 6 Ochranné pouzdro 7 Víko ucpávky 8 Víko ložiska 9 Víko ložiska 10 Matice obìžného kola 12 Rozpìrné pouzdro 13 Høídel 31 Ložisko 32 Ložisko 33 Olejoznak 34 Ucpávkové tìsnìní 35 Tìsnìní

4 Informativní øez turbínou TC-BQO-10 (pro vyšší spády) Spirální tìleso 2 Ložiskové tìleso 3 Sací víko 4 Obìžné kolo 6 Ochranné pouzdro 7 Víko 8 Víko ložiska 9 Víko ložiska 10 Matice obìžného kola 12 Rozpìrné pouzdro 13 Høídel 31 Ložisko 32 Ložisko 33 Olejoznak 34 Ucpávkové tìsnìní 35 Tìsnìní

5 Rozmìrový náèrtek TC-BQO (pro nižší spády) M ød v1 ød v2 ød v Z v OLEJ Q F P VÝPUS OLEJE E 1 2 HØÍDEL ÈERPADLOVÉ TURBÍNY R N B H G A C T U L K J øo Hrdla (PN 10) 1 2 ød V ød V1 ød V2 Z V TC-300-BQO DN xø23 DN xø23 TC-400-BQO DN xø27 DN xø27 Èerpadla A B C E F G H J K L M N øo P Q R T U [kg] TC-300-BQO ,1 24 4xø , TC-400-BQO ,5 28 4xø , Hmotnost

6 Rozmìrový náèrtek TC-BQO-10 (pro vyšší spády) M ød v1 ød v2 ød v Z v OLEJ Q F 1 2 P VÝPUS OLEJE 70 E HØÍDEL ÈERPADLOVÉ TURBÍNY R N B H G A Y C 2xø T U L J K ø O Hrdla (PN 10) 1 2 ød V ød V1 ød V2 Z V TC-300-BQO-10 DN xø23 DN xø23 TC-400-BQO-10 DN xø27 DN xø27 Èerpadla A B C E F G H J K L M N øo P Q R T U Y [kg] TC-300-BQO ,1 24 4xø , TC-400-BQO ,5 28 4xø , Hmotnost

7 Rozmìrový náèrtek H geo Informativní oblastní diagram H [m] TC-150-BQO n=2600 TC-250-BQO n= n=3050 TC-200-BQO n= kw 60 kw n= kw 80 kw TC-300-BQO TC-400-BQO TC-500-BQO 200 kw 150 kw n= kw TC-600-BQO n=1030 n=760 n=608 n= kw n=432 n= kw Q [l.s -1 ]
