1 ROBO Elektromechanický pohon pro pojezdové brány MONTÁŽNÍ NÁVOD A KATALOG NÁHRADNÍCH DÍLÙ Tento manuál je urèen pouze pro montážní firmy
2 Typy pohonù a jejich charakteristika RO 1000 RO 1010 RO 1020 RO 1024 s øídící jednotkou, 600 kg, elektronická spojka s øídící jednotkou, 600 kg, elektrická spojka s øídící jednotkou, 600 kg, mechanická spojka Robo Plus s inteligentní øídící jednotkou, 400 kg - 24 V napájení Technické údaje Jednotky RO RO 1010 RO 1020 RO 1024 Napájení Pøíkon Celkový proud Proud motoru Zabudovaný kondenzátor Stupeò ochrany Krouticí moment Rychlost Max. tah Max. váha brány Provozní teplota Tepelná ochrana Izolaèní tøída Pracovní cyklus Hmotnost pohonu (motoru) Vac 50 Hz 230 Vdc 24 W A m F IP 43 N.m m/s N kg C C % kg ,8 14 0, ,14 0, C I -20 C až +70 C ROBO

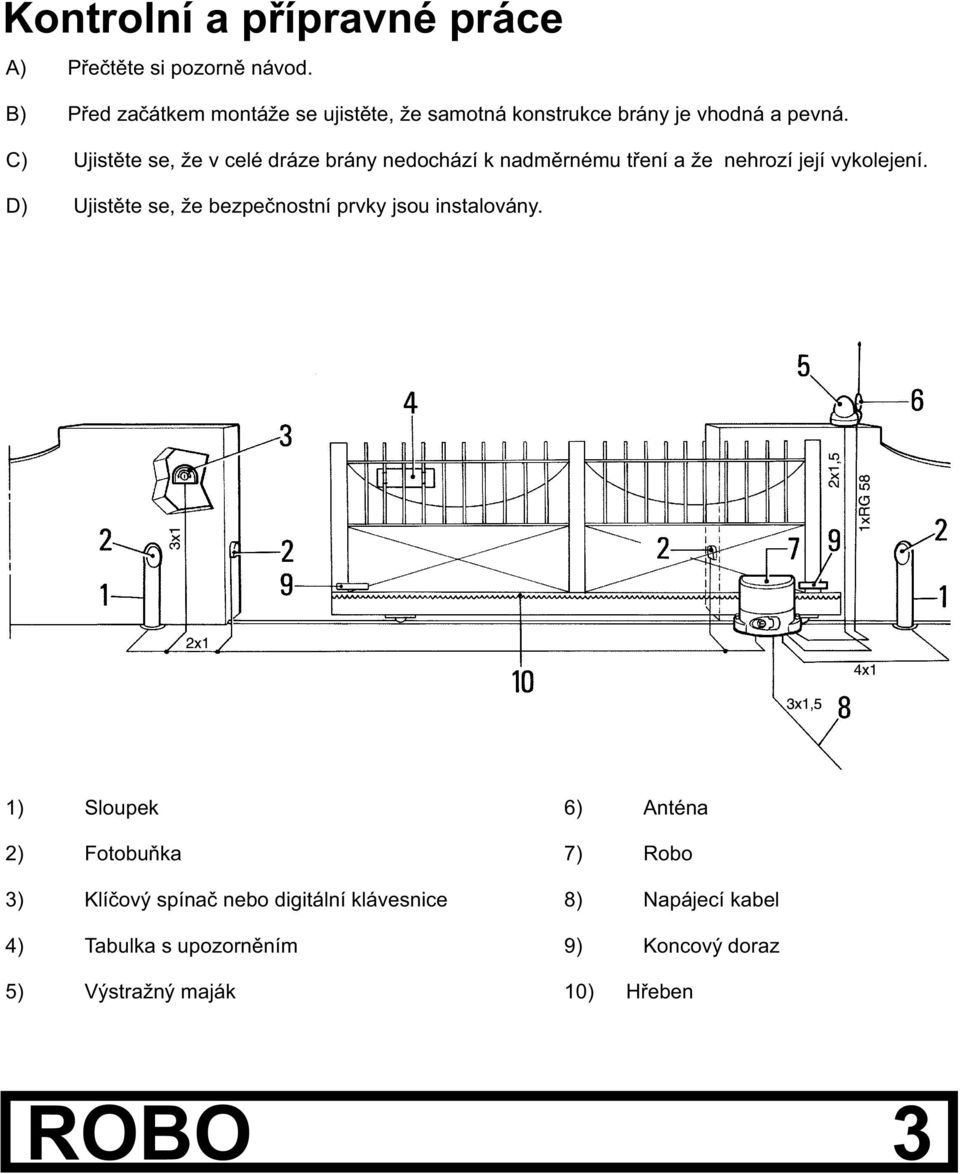

3 Kontrolní a pøípravné práce A) Pøeètìte si pozornì návod. B) Pøed zaèátkem montáže se ujistìte, že samotná konstrukce brány je vhodná a pevná. C) Ujistìte se, že v celé dráze brány nedochází k nadmìrnému tøení a že nehrozí její vykolejení. D) Ujistìte se, že bezpeènostní prvky jsou instalovány. 1) Sloupek 2) Fotobuòka 3) Klíèový spínaè nebo digitální klávesnice 4) Tabulka s upozornìním 5) Výstražný maják 6) Anténa 7) Robo 8) Napájecí kabel 9) Koncový doraz 10) Høeben ROBO 3
4 Rozmìry obr Manuální ovládání obr. 2 obr. 3 A) Odsuòte kryt zámku. B) Zasuòte klíè a otoète o 90 ve smìru hodinových ruèièek (Obr. 2). C) Tažením klíèe nadzvednìte víko až do polohy kolmo k ROBU (Obr. 3). 4 ROBO
5 Ukotvení základové desky Prohlédnìte si celkové rozmìry (obr. 1), upevnìte základovou desku do zemì pomocí 4 masivních kotev (obr. 4) nebo ji zabetonujte. Instalujte jeden nebo více husích krkù pro pøívod kabelù (obr. 4). Upozornìní: Pokud je brána tìžší než 200 kg nebo pracuje-li v obtížných podmínkách, musí být základová deska zabetonována. obr. 4 ROBO 5
6 Montáž pohonu Povolte šrouby a sejmìte kryt (obr. 5). Usaïte pohon na desku. Pøišroubujte oba imbusové šrouby (obr.6). Nastavte na motoru manuální ovládání. Upevnìte høeben. Pøiložte zaèátek høebene na motor (obr. 7), pojezdem tam a zpìt seøiïte výšku høebene a pøišroubujte jej k bránì pomocí šroubù a vymezovacích podložek. Pro správné umístìní dalších høebenù musí být namontován høeben ozubením nahoru, který funguje jako protikus (obr. 8). Mezi høebenem a motorem musí být vùle nejménì 1 mm, aby váha brány nikdy nezatìžovala motor. Pokud seøízení høebene není dostaèující, výška motoru mùže být zvýšena pomocí 4 šroubù (obr. 9). Je dùležité pevnì dotáhnout oba imbusové šrouby (obr. 6), aby se zajistilo pevné uchycení pohonu na zemi po celou dobu pojezdu brány. Pøibližnì umístìte oba koncové dorazy na høeben, ruènì posuòte bránu a pøipevnìte je do správné polohy. obr. 5 obr. 6 6 ROBO
7 obr. 7 obr. 8 obr. 9 ROBO 7
8 Seøízení mechanické spojky RO1020 Šroubovákem seøiïte šroub (obr. 10). POZOR - pøevodový motor je dodáván se spojkou nastavenou na maximum; nejdøíve je tøeba krouticí moment povolit. Pro zvýšení kroutícího momentu šroubujte ve smìru hodinových ruèièek. Pro snížení kroutícího momentu šroubujte proti smìru hodinových ruèièek. obr. 10 Seøízení elektrické spojky RO1010 Kroutící moment reguluje zabudovaný transformátor, na kterém je 5 vyznaèených poloh 30% - 100% (obr. 11). obr ROBO
9 Seøízení elektronické spojky RO1000 / RO1024 Kroutící moment je seøízen elektronicky (obr. 12). Seøiïte kroutící moment podle návodu pøiloženého k elektronické øídící jednotce. PROVÁDÌJTE VŠECHNA SEØÍZENÍ V SOULADU S PLATNÝMI NORMAMI. obr. 12 ROBO 9

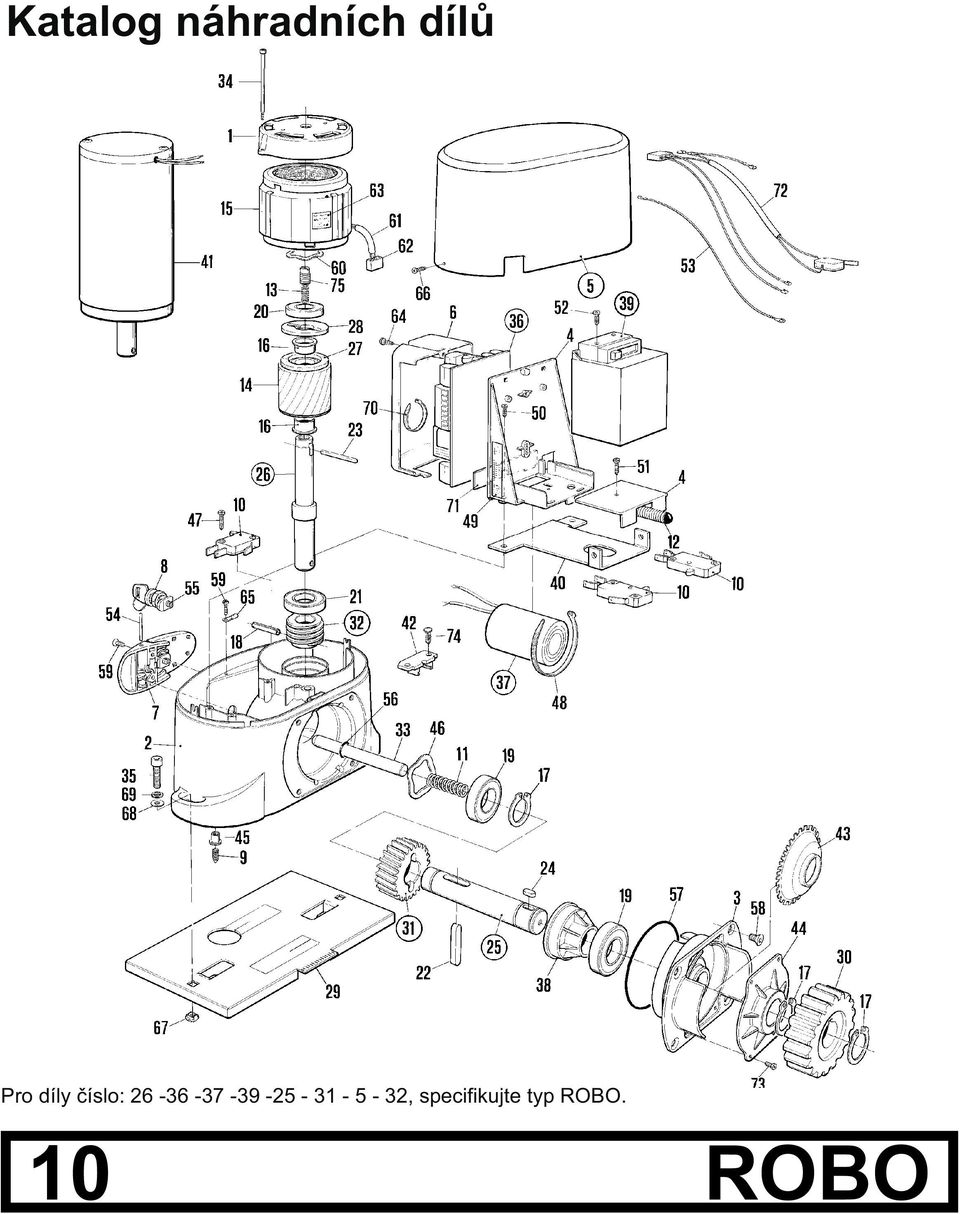

10 Katalog náhradních dílù Pro díly èíslo: , specifikujte typ ROBO. 10 ROBO
11 Katalog náhradních dílù BMAM 4567 BMBM 4567 BMFP 4567 BPBS 4540 BPCO BPMS 4541 CM-B 1630 G8x MICROI 1617 MO-A 2640 MO-D 2640 MO-E 2640 PECR62A 4670 PEDS PMCBR2 PMCSE25 PMCS PMCU PMCU PMCU PMC PMC66A 4630 PMC87A 4630 PMDDF 4610 PMDDSF 4610 PMDPA PMDPC 4610 PMPS V5x V8x Víko motoru 39 Hliníkové tìlo motoru 40 Prùchodka pro pastorek 41 s krytkou 42 Podstavec pro øídící 43 jednotku 44 Kryt pohonu Kryt øídící jednotky Odjištìní motoru Klíè se zámkem Šroub bez hlavy 8x35 Mikrospínaè Odjiš ovací pružina Pružina koncového spínaèe Pøítlaèná pružina spojky PMD ROA B 8001 BPSE 4540 BPSE 4540 RF PMCAC V2.9x MPFB EMRO 4870 V4.8x V2.9x V4.2x CT PMCSS 4630 V4x Transformát Podstavec transformátoru Motor 24 V dc Destièka enkóderu Držák enkóderu Držák enkóderu Závitový nýt Vyrovnávací kroužek Šroub 2.9x16 Svorka Štítek zapojení svorkovni Šroub 4.8x22 Šroub 2.9x19 Šroub 4.2x9.5 Uzemòovací kabel Odjiš ovací kolík 4x55 Šroub 4x5 Ochranný tìsnící kroužek O-kroužek Šroub 6x12 Šroub 4.2x Rotor Stator GOR-L 5501 Samomazné pouzdro 57 GOR ložiska 58 V6x12B 5102 Segerùv pojistný 59kroužek V4.2x Pružný kolík 60 PMCAC 4630 Vyrovnávací kroužek Kulièkové ložisko CGU6A PVC 5310 bužírka Kulièkové ložisko Kulièkové ložisko Ocelový klínek 10x8x40 64 Ocelový klínek 6x6x4565 Ocelový klínek 8x7x1566 C3VF 2015 ERO V2.9x9.5-A 5101 MMCOI 2620 V4.2x Spojovací konekto Štítek na motoru Šroub 2.9x9.5 Oèko pro uzemnìní Šroub 4.2x13 Hnaný høídel 67 D8-G 5110 Matice M8 Hnací høídel 68 RO Podložka 8 Obložení tøecí spojky 69 RO8A 5120 Pružná podložka O8 Pøítlaèné talíø tøecí spojky 70 MPFB Stahovací pásek Kotvící deska Pastorek pro høeben BPC 4540 CFCS 5320 Kryt Kabely bezpeènos Hnaný pastorek Ozubený 73 šnekv4.2x9.5a 5101 mikrospínaèe Šroub 4.2x9.5 Odjiš ovací èep 74 V4.8x Šroub 4.8x13 Pozinkovaný šroub 5x Pozinkovaný šroub 8x40 76 Øídící elektronika Kondenzátor PMDGRF 4610 GOR-H 5501 Spojovací kolík (není na o Pružná podložka Distanèní kroužek ROBO 11
12 DÙLEŽITÉ Záruèní list po montáži vyplòte a uschovejte. ZÁKAZNÍK Jméno a pøíjmení:... Adresa:... Telefon:... Typ zaøízení: Výr. èíslo:... Datum montáže:... Namontoval:.... Datum ukonèení záruky:... Firma:... Adresa:... Telefon:... POPIS NAMONTOVANÉHO ZAØÍZENÍ: Øídící jednotka Radiopøijímaè Bezpeènostní prvky Poznámky PRAVIDELNÉ KONTROLY: Datum: Popis: Datum: Datum: Popis: Datum: Datum: Popis: Datum: Datum: Popis: Datum: Popis: Popis: Popis: Popis: VYPLÒTE V PØÍPADÌ PORUCHY (kopii této stránky pošlete spolu s pohonem k opravì) Popis závady: Rezervováno firmou NICE SPA pro komunikaci se zákazníky Datum nahlášení:. Datum opravy:.. Èíslo opravy:. Vymìnìné díly: Poznámky: Razítko firmy:.
www.kovopolotovary.cz
ROBO Elektromechanický pohon pro pojezdové brány MONTÁŽNÍ NÁVOD A KATALOG NÁHRADNÍCH DÍLÙ www.kovopolotovary.cz Tento manuál je urèen pouze pro montážní firmy Typy pohonù a jejich charakteristika RO 1000
