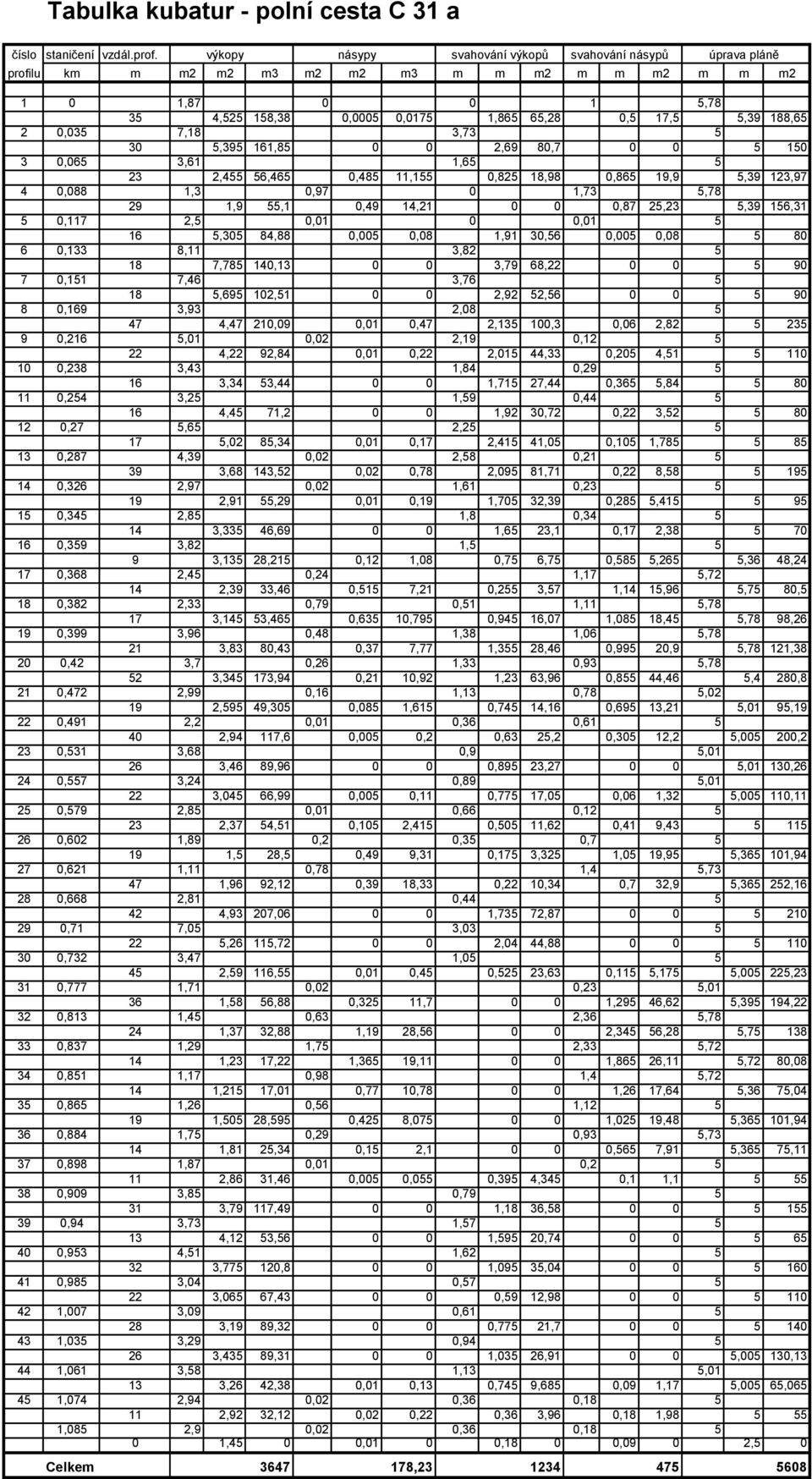

11 Tabulka kubatur - polní cesta C 31 a číslo staničení vzdál.prof. výkopy násypy svahování výkopů svahování násypů úprava pláně profilu km m m2 m2 m3 m2 m2 m3 m m m2 m m m2 m m m , , , ,38 0,0005 0,0175 1,865 65,28 0,5 17,5 5,39 188,65 2 0,035 7,18 3, , , ,69 80, ,065 3,61 1, ,455 56,465 0,485 11,155 0,825 18,98 0,865 19,9 5,39 123,97 4 0,088 1,3 0,97 0 1,73 5, ,9 55,1 0,49 14, ,87 25,23 5,39 156,31 5 0,117 2,5 0,01 0 0, ,305 84,88 0,005 0,08 1,91 30,56 0,005 0, ,133 8,11 3, , , ,79 68, ,151 7,46 3, , , ,92 52, ,169 3,93 2, ,47 210,09 0,01 0,47 2, ,3 0,06 2, ,216 5,01 0,02 2,19 0, ,22 92,84 0,01 0,22 2,015 44,33 0,205 4, ,238 3,43 1,84 0, ,34 53, ,715 27,44 0,365 5, ,254 3,25 1,59 0, ,45 71, ,92 30,72 0,22 3, ,27 5,65 2, ,02 85,34 0,01 0,17 2,415 41,05 0,105 1, ,287 4,39 0,02 2,58 0, ,68 143,52 0,02 0,78 2,095 81,71 0,22 8, ,326 2,97 0,02 1,61 0, ,91 55,29 0,01 0,19 1,705 32,39 0,285 5, ,345 2,85 1,8 0, ,335 46, ,65 23,1 0,17 2, ,359 3,82 1, ,135 28,215 0,12 1,08 0,75 6,75 0,585 5,265 5,36 48, ,368 2,45 0,24 1,17 5, ,39 33,46 0,515 7,21 0,255 3,57 1,14 15,96 5,75 80,5 18 0,382 2,33 0,79 0,51 1,11 5, ,145 53,465 0,635 10,795 0,945 16,07 1,085 18,45 5,78 98, ,399 3,96 0,48 1,38 1,06 5, ,83 80,43 0,37 7,77 1,355 28,46 0,995 20,9 5,78 121, ,42 3,7 0,26 1,33 0,93 5, , ,94 0,21 10,92 1,23 63,96 0,855 44,46 5,4 280,8 21 0,472 2,99 0,16 1,13 0,78 5, ,595 49,305 0,085 1,615 0,745 14,16 0,695 13,21 5,01 95, ,491 2,2 0,01 0,36 0, ,94 117,6 0,005 0,2 0,63 25,2 0,305 12,2 5, ,2 23 0,531 3,68 0,9 5, ,46 89, ,895 23, ,01 130, ,557 3,24 0,89 5, ,045 66,99 0,005 0,11 0,775 17,05 0,06 1,32 5, , ,579 2,85 0,01 0,66 0, ,37 54,51 0,105 2,415 0,505 11,62 0,41 9, ,602 1,89 0,2 0,35 0, ,5 28,5 0,49 9,31 0,175 3,325 1,05 19,95 5, , ,621 1,11 0,78 1,4 5, ,96 92,12 0,39 18,33 0,22 10,34 0,7 32,9 5, , ,668 2,81 0, ,93 207, ,735 72, ,71 7,05 3, ,26 115, ,04 44, ,732 3,47 1, ,59 116,55 0,01 0,45 0,525 23,63 0,115 5,175 5, , ,777 1,71 0,02 0,23 5, ,58 56,88 0,325 11, ,295 46,62 5, , ,813 1,45 0,63 2,36 5, ,37 32,88 1,19 28, ,345 56,28 5, ,837 1,29 1,75 2,33 5, ,23 17,22 1,365 19, ,865 26,11 5,72 80, ,851 1,17 0,98 1,4 5, ,215 17,01 0,77 10, ,26 17,64 5,36 75, ,865 1,26 0,56 1, ,505 28,595 0,425 8, ,025 19,48 5, , ,884 1,75 0,29 0,93 5, ,81 25,34 0,15 2, ,565 7,91 5,365 75, ,898 1,87 0,01 0, ,86 31,46 0,005 0,055 0,395 4,345 0,1 1, ,909 3,85 0, ,79 117, ,18 36, ,94 3,73 1, ,12 53, ,595 20, ,953 4,51 1, , , ,095 35, ,985 3,04 0, ,065 67, ,59 12, ,007 3,09 0, ,19 89, ,775 21, ,035 3,29 0, ,435 89, ,035 26, , , ,061 3,58 1,13 5, ,26 42,38 0,01 0,13 0,745 9,685 0,09 1,17 5,005 65, ,074 2,94 0,02 0,36 0, ,92 32,12 0,02 0,22 0,36 3,96 0,18 1, ,085 2,9 0,02 0,36 0, ,45 0 0,01 0 0,18 0 0,09 0 2,5 0 Celkem ,

12 PD POLNÍ CESTA C 31 typ A k.ú. Klášterec nad Orlicí Projektová dokumentace pro stavební povolení a provádění stavby Zakázkové číslo: /12 OBSAH : A. Průvodní zpráva B. Souhrnná technická zpráva C. Situace stavby D. Dokladová část E. Zásady organizace výstavby F. Dokumentace objektů G. Nákladová část

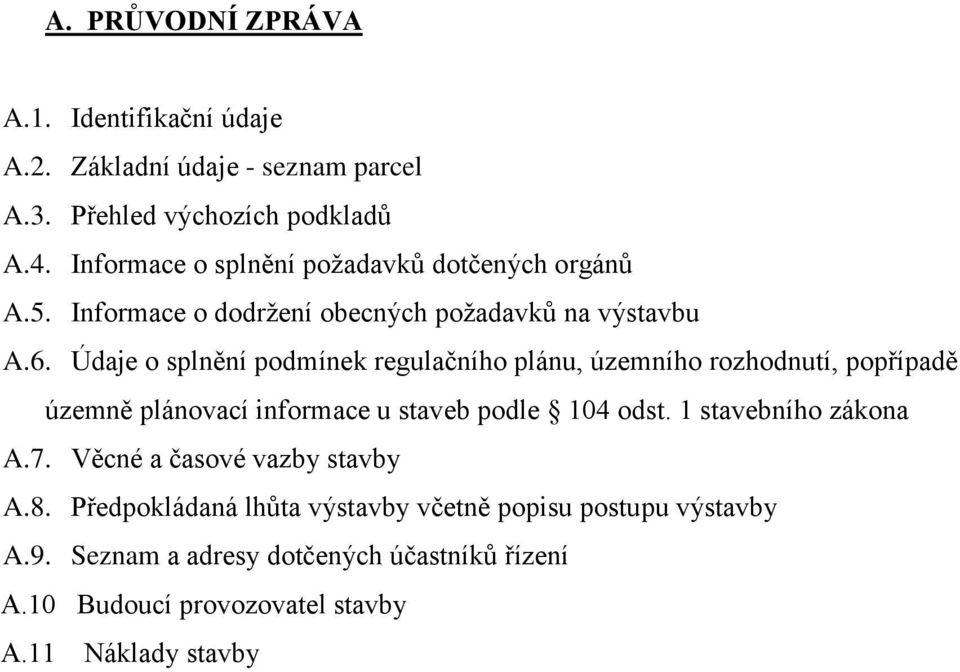

13 A. PRŮVODNÍ ZPRÁVA A.1. Identifikační údaje A.2. Základní údaje - seznam parcel A.3. Přehled výchozích podkladů A.4. Informace o splnění požadavků dotčených orgánů A.5. Informace o dodržení obecných požadavků na výstavbu A.6. Údaje o splnění podmínek regulačního plánu, územního rozhodnutí, popřípadě územně plánovací informace u staveb podle 104 odst. 1 stavebního zákona A.7. Věcné a časové vazby stavby A.8. Předpokládaná lhůta výstavby včetně popisu postupu výstavby A.9. Seznam a adresy dotčených účastníků řízení A.10 Budoucí provozovatel stavby A.11 Náklady stavby

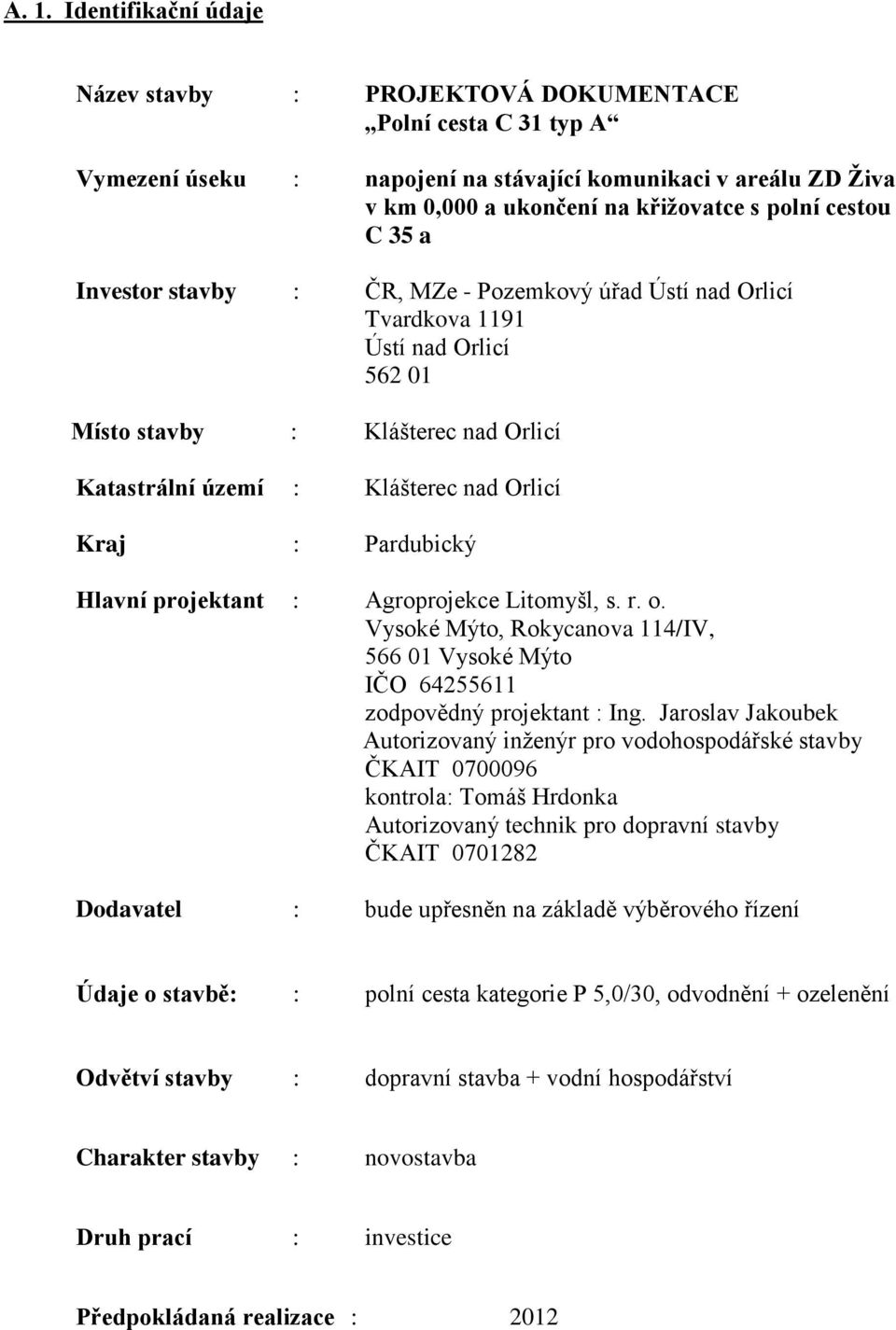

14 A. 1. Identifikační údaje Název stavby : PROJEKTOVÁ DOKUMENTACE Polní cesta C 31 typ A Vymezení úseku : napojení na stávající komunikaci v areálu ZD Živa v km 0,000 a ukončení na křižovatce s polní cestou C 35 a Investor stavby : ČR, MZe - Pozemkový úřad Ústí nad Orlicí Tvardkova 1191 Ústí nad Orlicí Místo stavby : Klášterec nad Orlicí Katastrální území : Klášterec nad Orlicí Kraj : Pardubický Hlavní projektant : Agroprojekce Litomyšl, s. r. o. Vysoké Mýto, Rokycanova 114/IV, Vysoké Mýto IČO zodpovědný projektant : Ing. Jaroslav Jakoubek Autorizovaný inženýr pro vodohospodářské stavby ČKAIT kontrola: Tomáš Hrdonka Autorizovaný technik pro dopravní stavby ČKAIT Dodavatel : bude upřesněn na základě výběrového řízení Údaje o stavbě: : polní cesta kategorie P 5,0/30, odvodnění + ozelenění Odvětví stavby : dopravní stavba + vodní hospodářství Charakter stavby : novostavba Druh prací : investice Předpokládaná realizace : 2012

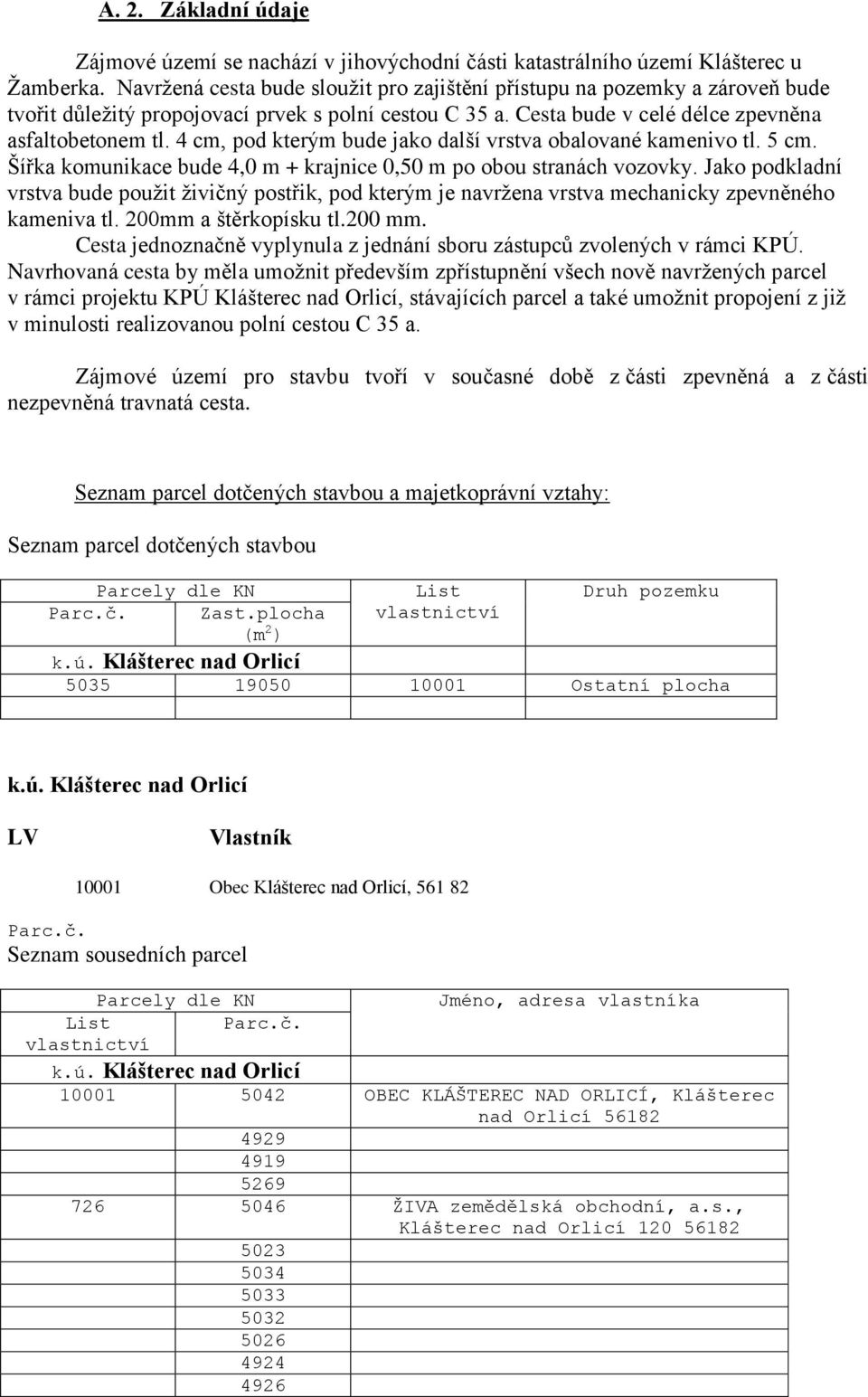

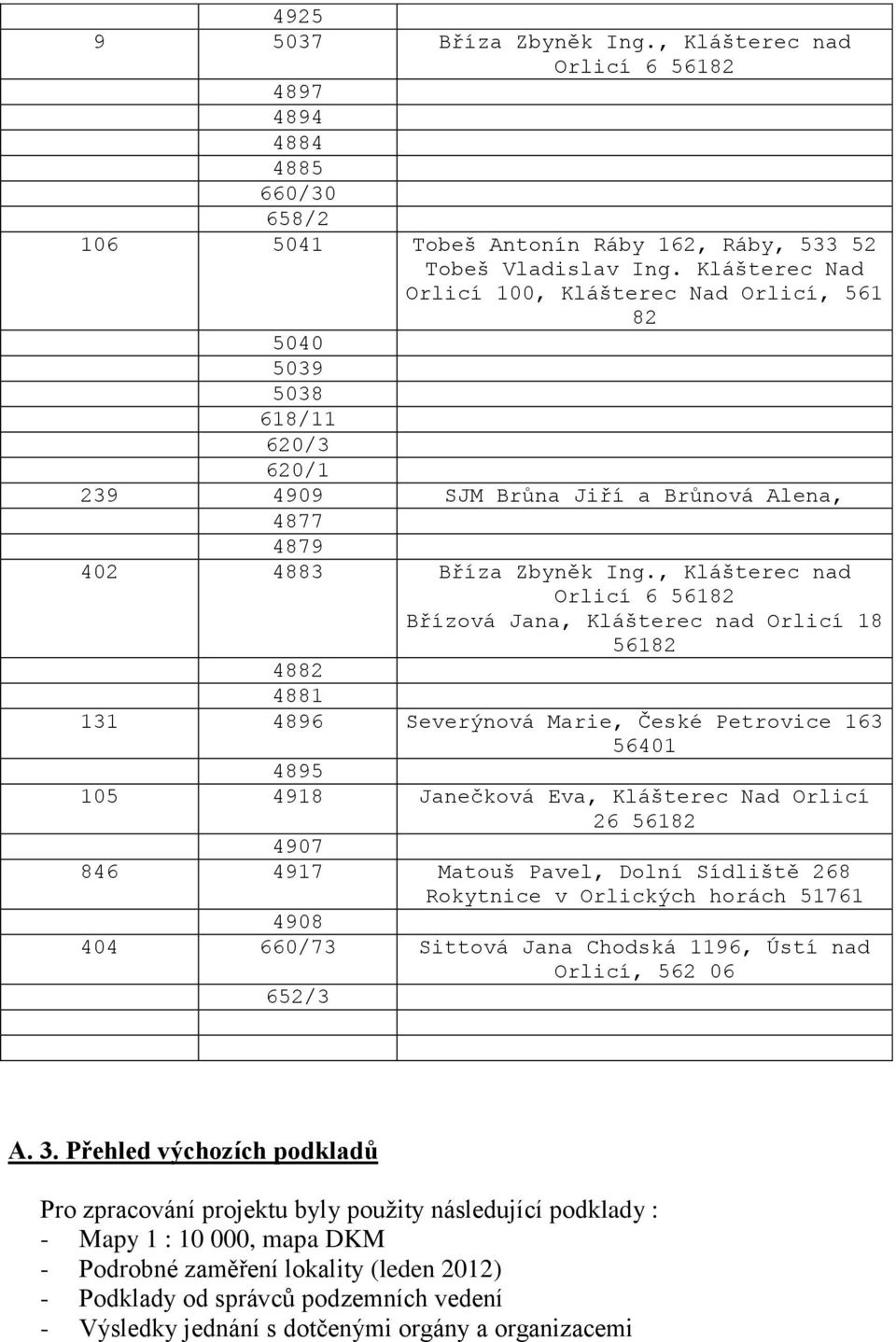

15 A. 2. Základní údaje Zájmové území se nachází v jihovýchodní části katastrálního území Klášterec u Žamberka. Navržená cesta bude sloužit pro zajištění přístupu na pozemky a zároveň bude tvořit důležitý propojovací prvek s polní cestou C 35 a. Cesta bude v celé délce zpevněna asfaltobetonem tl. 4 cm, pod kterým bude jako další vrstva obalované kamenivo tl. 5 cm. Šířka komunikace bude 4,0 m + krajnice 0,50 m po obou stranách vozovky. Jako podkladní vrstva bude použit živičný postřik, pod kterým je navržena vrstva mechanicky zpevněného kameniva tl. 200mm a štěrkopísku tl.200 mm. Cesta jednoznačně vyplynula z jednání sboru zástupců zvolených v rámci KPÚ. Navrhovaná cesta by měla umožnit především zpřístupnění všech nově navržených parcel v rámci projektu KPÚ Klášterec nad Orlicí, stávajících parcel a také umožnit propojení z již v minulosti realizovanou polní cestou C 35 a. Zájmové území pro stavbu tvoří v současné době z části zpevněná a z části nezpevněná travnatá cesta. Seznam parcel dotčených stavbou a majetkoprávní vztahy: Seznam parcel dotčených stavbou Parcely dle KN Parc.č. Zast.plocha (m 2 ) List vlastnictví Druh pozemku k.ú. Klášterec nad Orlicí Ostatní plocha k.ú. Klášterec nad Orlicí LV Vlastník Obec Klášterec nad Orlicí, Parc.č. Seznam sousedních parcel Parcely dle KN List Parc.č. vlastnictví Jméno, adresa vlastníka k.ú. Klášterec nad Orlicí OBEC KLÁŠTEREC NAD ORLICÍ, Klášterec nad Orlicí ŽIVA zemědělská obchodní, a.s., Klášterec nad Orlicí

16 Bříza Zbyněk Ing., Klášterec nad Orlicí /30 658/ Tobeš Antonín Ráby 162, Ráby, Tobeš Vladislav Ing. Klášterec Nad Orlicí 100, Klášterec Nad Orlicí, /11 620/3 620/ SJM Brůna Jiří a Brůnová Alena, Bříza Zbyněk Ing., Klášterec nad Orlicí Břízová Jana, Klášterec nad Orlicí Severýnová Marie, České Petrovice Janečková Eva, Klášterec Nad Orlicí Matouš Pavel, Dolní Sídliště 268 Rokytnice v Orlických horách /73 Sittová Jana Chodská 1196, Ústí nad Orlicí, /3 A. 3. Přehled výchozích podkladů Pro zpracování projektu byly použity následující podklady : - Mapy 1 : , mapa DKM - Podrobné zaměření lokality (leden 2012) - Podklady od správců podzemních vedení - Výsledky jednání s dotčenými orgány a organizacemi

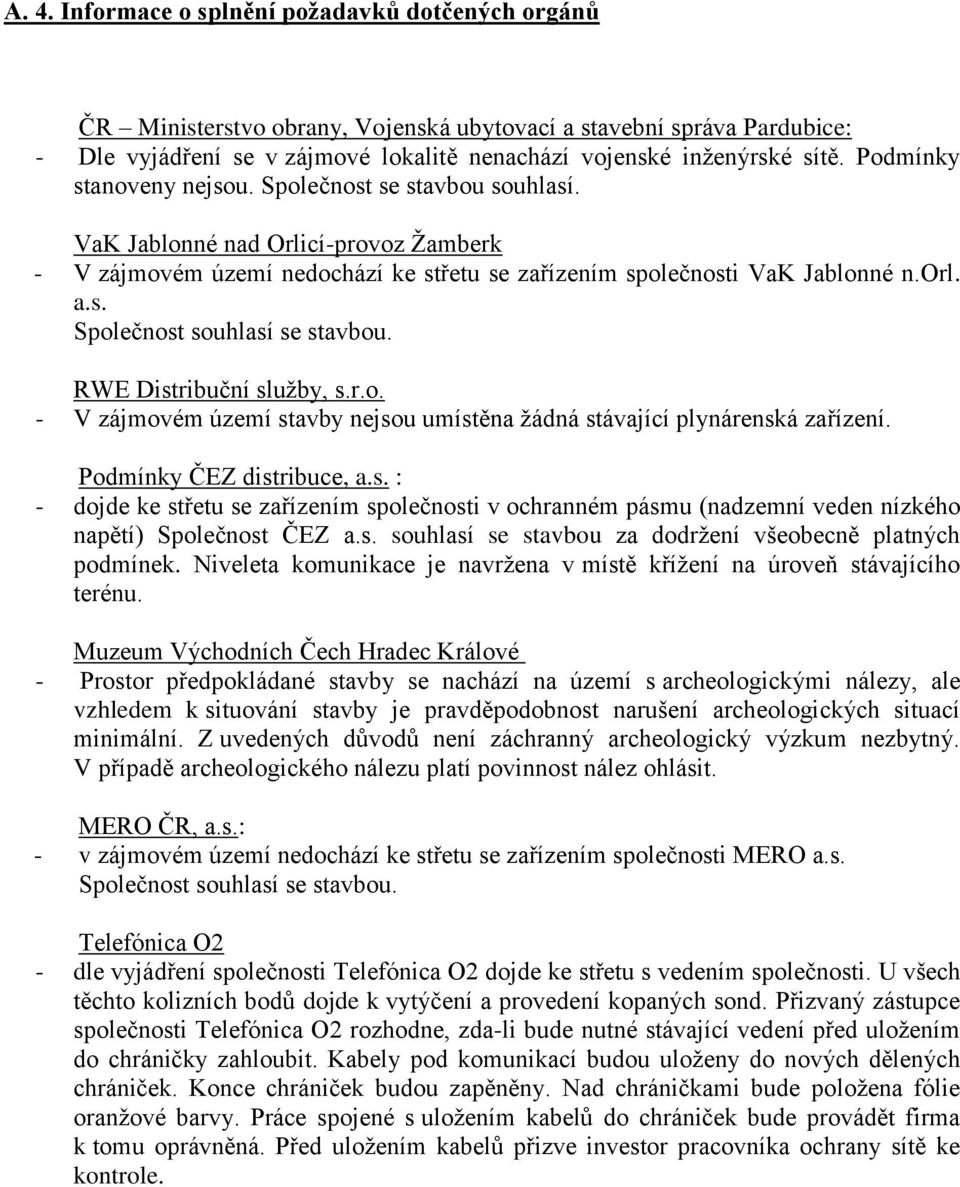

17 A. 4. Informace o splnění požadavků dotčených orgánů ČR Ministerstvo obrany, Vojenská ubytovací a stavební správa Pardubice: - Dle vyjádření se v zájmové lokalitě nenachází vojenské inženýrské sítě. Podmínky stanoveny nejsou. Společnost se stavbou souhlasí. VaK Jablonné nad Orlicí-provoz Žamberk - V zájmovém území nedochází ke střetu se zařízením společnosti VaK Jablonné n.orl. a.s. Společnost souhlasí se stavbou. RWE Distribuční služby, s.r.o. - V zájmovém území stavby nejsou umístěna žádná stávající plynárenská zařízení. Podmínky ČEZ distribuce, a.s. : - dojde ke střetu se zařízením společnosti v ochranném pásmu (nadzemní veden nízkého napětí) Společnost ČEZ a.s. souhlasí se stavbou za dodržení všeobecně platných podmínek. Niveleta komunikace je navržena v místě křížení na úroveň stávajícího terénu. Muzeum Východních Čech Hradec Králové - Prostor předpokládané stavby se nachází na území s archeologickými nálezy, ale vzhledem k situování stavby je pravděpodobnost narušení archeologických situací minimální. Z uvedených důvodů není záchranný archeologický výzkum nezbytný. V případě archeologického nálezu platí povinnost nález ohlásit. MERO ČR, a.s.: - v zájmovém území nedochází ke střetu se zařízením společnosti MERO a.s. Společnost souhlasí se stavbou. Telefónica O2 - dle vyjádření společnosti Telefónica O2 dojde ke střetu s vedením společnosti. U všech těchto kolizních bodů dojde k vytýčení a provedení kopaných sond. Přizvaný zástupce společnosti Telefónica O2 rozhodne, zda-li bude nutné stávající vedení před uložením do chráničky zahloubit. Kabely pod komunikací budou uloženy do nových dělených chrániček. Konce chrániček budou zapěněny. Nad chráničkami bude položena fólie oranžové barvy. Práce spojené s uložením kabelů do chrániček bude provádět firma k tomu oprávněná. Před uložením kabelů přizve investor pracovníka ochrany sítě ke kontrole.

18 A. 5. Informace o dodržení obecných požadavků na výstavbu Během stavby je nutno se řídit všeobecně platnými bezpečnostními předpisy pro ochranu zdraví při práci a předpisy, zabraňující zejména úniku ropných látek, úrazu elektrickým proudem a podobně. Při stavbě budou dodrženy všechny obecné požadavky na výstavbu. Zvláštní požadavky na bezpečnost práce zde nejsou. A. 6. Údaje o splnění podmínek regulačního plánu, územního rozhodnutí, popřípadě územně plánovací informace u staveb podle 104 odst. 1 stavebního zákona Dle požadavku investora je parcela v k.ú. Klášterec nad Orlicí p.č dle KN vyčleněna a určena jako prostor pro navržení polní cesty C 31 a, odvodnění a ozelenění. A. 7. Věcné a časové vazby stavby Věcné vazby, které bývají vyvolány stavbou, jsou v tomto případě zahrnuty přímo do jednotlivých stavebních objektů, takže v současné době v tomto stupni projektové dokumentace nejsou žádné další známy. Časové vazby na okolní výstavbu a investice jsou z pohledu současných majitelů pozemků, kteří by neměli vyvíjet žádnou stavební či jí podobnou aktivitu v prostoru zamýšlené stavby. Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod. A. 8. Předpokládaná lhůta výstavby Předpokládaná doba výstavby cca 8 měsíců Počátek výstavby 2012 Konec výstavby 2012 Doba výstavby bude předmětem soutěžních podmínek při výběru zhotovitele stavby. Předběžně se počítá se zahájením stavby v r a dokončením v r dle finančních možností zadavatele. Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod. A. 9. Seznam a adresy dotčených účastníků řízení k.ú. Klášterec nad Orlicí LV Vlastník Obec Klášterec nad Orlicí,

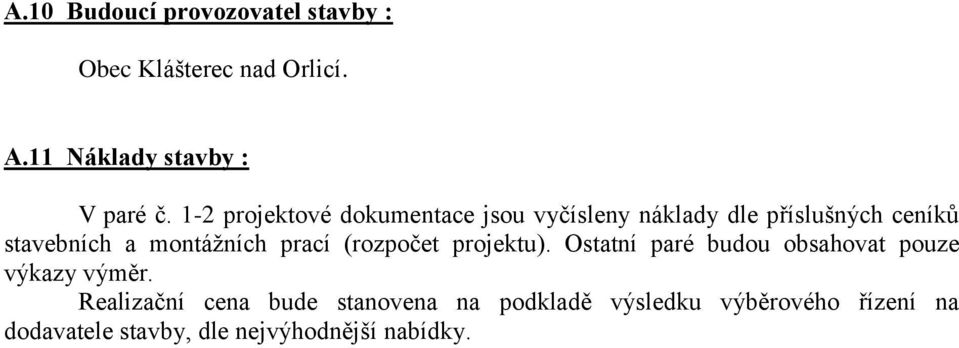

19 A.10 Budoucí provozovatel stavby : Obec Klášterec nad Orlicí. A.11 Náklady stavby : V paré č. 1-2 projektové dokumentace jsou vyčísleny náklady dle příslušných ceníků stavebních a montážních prací (rozpočet projektu). Ostatní paré budou obsahovat pouze výkazy výměr. Realizační cena bude stanovena na podkladě výsledku výběrového řízení na dodavatele stavby, dle nejvýhodnější nabídky.

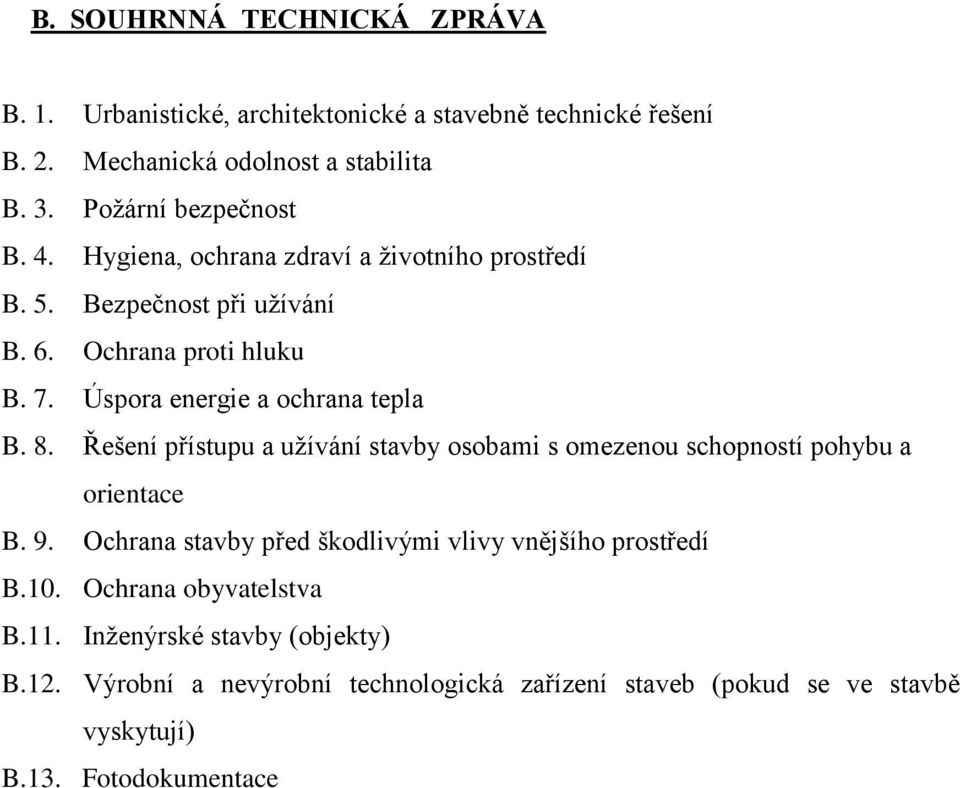

20 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B. 1. Urbanistické, architektonické a stavebně technické řešení B. 2. Mechanická odolnost a stabilita B. 3. Požární bezpečnost B. 4. Hygiena, ochrana zdraví a životního prostředí B. 5. Bezpečnost při užívání B. 6. Ochrana proti hluku B. 7. Úspora energie a ochrana tepla B. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace B. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí B.10. Ochrana obyvatelstva B.11. Inženýrské stavby (objekty) B.12. Výrobní a nevýrobní technologická zařízení staveb (pokud se ve stavbě vyskytují) B.13. Fotodokumentace

21 B. 1. Urbanistické, architektonické a stavebně technické řešení B.1.1. Hlavní charakteristiky staveniště Zájmové území se nachází v jihovýchodní části katastrálního území Klášterec u Žamberka. Navržená cesta bude sloužit pro zajištění přístupu na pozemky a zároveň bude tvořit důležitý propojovací prvek s polní cestou C 35 a. Cesta bude v celé délce zpevněna asfaltobetonem tl. 4 cm, pod kterým bude jako další vrstva obalované kamenivo tl. 5 cm. Šířka komunikace bude 4,0 m + krajnice 0,50 m po obou stranách vozovky. Jako podkladní vrstva bude použit živičný postřik, pod kterým je navržena vrstva mechanicky zpevněného kameniva tl. 200mm a štěrkopísku tl.200 mm. Prostor staveniště B.1.2. Urbanistické a architektonické řešení stavby Polní cesta C 31 typ a, by měla sloužit jako příjezdová komunikace k přilehlým pozemkům a zároveň jako propojovací prvek s cestou C 35 typ a. B.1.3. Technické řešení s popisem pozemních staveb a inženýrských staveb a řešení vnějších ploch V průběhu stavby dochází ke střetu se zařízením společností. Tyto zařízení je nutné před zahájením stavby vytýčit! Případné možné změny před zahájením stavby nutno ověřit!

22 B.1.4. Napojení stavby na technickou a dopravní infrastrukturu Příjezd na staveniště je ze stávající silnice III. třídy 3112 Klášterec nad Orlicí České Petrovice. Dále pak z této silnice odbočením vpravo na stávající místní asfaltovou komunikaci k areálu ZD Živa. V areálu tohoto ZD se nachází km 0,000 polní cesty C 31 a. Prostor staveniště Sjezd ze silnice III. tř. 3112, Klášteren n. Orl. České Petrovice B.1.5. Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Projekt neřeší technickou a dopravní infrastrukturu díky napojení na stávající přístupy. B.1.6. Vliv stavby na ŽP a řešení jeho ochrany Stavba je navržena tak, aby nedošlo k narušení stávajícího stavu prostředí mimo parcelu přímo dotčenou a aby nedošlo k poškození životního prostředí. Dojde naopak ke zlepšení stavu. Používané mechanizační prostředky budou v dobrém technickém stavu a budou dodržována preventivní opatření k zabránění případným únikům ropných látek. Při výstavbě nedojde ke znečištění povrchových látek nebo podzemních vod, k ohrožení jejich jakosti nedovoleným nakládáním se závadnými látkami. Provádění prací neovlivní negativně odtokové poměry. Odpad ze stavby bude likvidován v souladu se zákonem č.185/2001 Sb.

23 Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel. Zvýší se zejména prašnost, která je vyvolána jak vlastními pracemi na stavbě, tak provozem vozidel na stavby. B.1.7. Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Uvedená stavba neřeší bezbariérové užívání. B.1.8. Průzkumy a měření Zájmové území bylo zaměřeno tachymetricky v souřadnicích JTSK a měření bylo připojeno výškově na Balt po vyrovnání. B.1.9. Údaje o podkladech pro vytyčení stavby, geodetický referenční polohový a výškový systém Dotčená stavba je prováděna ve stávajícím rozsahu navržených parcel. Tachymetrické zaměření bylo provedeno v souřadnicích JTSK, výškový systém BpV. Pevný bod je umístěn na zhušťovacím bodě č. 232 s výškou 549,88 m n.m. Pevný bod

24 B Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Stavbu tvoří 2 stavební objekty : SO 01 SO 02 Polní cesta C 31 a Ozelenění B Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Stavba nebude mít vliv na okolní pozemky. Je navržena tak, aby nedošlo během provádění stavby a po jejím dokončení k narušení stávajícího stavu prostředí mimo parcelu přímo dotčenou. Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel. Uvolnění pozemků: Dle schváleného návrhu komplexní pozemkové úpravy pro k.ú. Klášterec nad Orlicí byla parcela p.č dle DKM vyčleněna a určena jako prostor pro navržení polní cesty, odvodnění a ozelenění Zabezpečení likvidace porostů: V zájmovém území nedojde k likvidaci stávajícího porostu. Zvláštní opatření pro ochranu okolních pozemků nejsou, pouze je nutno dbát všeobecných bezpečnostních předpisů a opatření proti úniku ropných látek ze strojů a zařízení. B Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Během stavby je nutno se řídit všeobecně platnými bezpečnostními předpisy pro ochranu zdraví při práci a předpisy, zabraňující úniku ropných látek, úrazu elektrickým proudem a podobně. Zejména se upozorňuje na Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Pracovníci musí být prokazatelně proškoleni o možných rizicích a podmínkách vyplývajících z práce v ochranných pásmech dotčených inženýrských sítí. B Bezpečnost a ochrana zdraví při práci na staveništi Bezpečnost práce ve stavebnictví řeší především vyhláška číslo 309/2006 Sb. a NV 591/2006 Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technickém zařízení při stavebních pracích, dále pak vyhláška č. 306/2005 Sb. k zajištění bezpečnosti technického zařízení při stavebních pracích, vyhláška č. 39/2003 o bezpečnosti práce a technických zařízeních při provozu silničních vozidel a další vyhlášky o bezpečnosti ve stavebnictví a příbuzných oborech. Při práci je dále nutno respektovat platný zákoník práce číslo 262/2006 Sb. V platném znění a platné podnikové předpisy. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat

25 práce ve stavebnictví. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pro zabezpečení ochrany zdraví je nutno především provádět tyto opatření : - technická prevence (el. instalace, strojní zařízení, skladové prostory) - úroveň pracovního prostředí (pořádek na pracovišti, přístupové cesty, osvětlení) - hyg. a soc. zařízení (lékárna první pomoci, prevence) - poskytnutí ochranných prostředků (přilby, ochranný oděv, pracovní boty, ochranné brýle) - zamezení přístupu nepovolaným osobám na staveniště - požární prevence Projektová dokumentace předpokládá, že zhotovitel bude pouze jeden, který bude stavbu realizovat vlastními prostředky. Z těchto důvodů není nutné stanovit koordinátora stavby. B. 2. Mechanická odolnost a stabilita Stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek zřícení stavby nebo její části a větší stupeň nepřípustného přetvoření. B. 3. Požární bezpečnost Charakter stavby a jejího provozu nepředurčuje požární rizika. Uvedená stavba je z hlediska požární ochrany bezpředmětná. B. 4. Hygiena, ochrana zdraví a životního prostředí Během výstavby bude zřízen stavební dvůr na předem určených pozemcích, kde budou umístěna sociální zařízení pro pracovníky. Stavba bude mít pozitivní vliv na hygienu, ochranu zdraví a životního prostředí v okolí. Návrhem nejsou dotčeny zájmy chráněné orgány ochrany veřejného zdraví. B. 5. Bezpečnost při užívání Při užívání staveb se nepředpokládá žádného nebezpečí. B. 6. Ochrana proti hluku Stavba bude mít vliv na zvýšení hluku v okolí pouze v době výstavby při respektování ostatních požadavků (noční klid apod). B. 7. Úspora energie a ochrana tepla Uvedená stavba je z hlediska úspory energie a ochrany tepla bezpředmětná. B. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Uvedený návrh neřeší samostatně užívání stavby osobami s omezenou schopností pohybu a orientace.

26 B. 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí V řešeném území se nenachází žádné z následujících škodlivých vlivů, které by měly dopad na stavbu: radon, agresivní spodní vody, seismicita, poddolování apod. B. 10. Ochrana obyvatelstva Návrhem nejsou dotčeny zájmy chráněné orgány ochrany veřejného zdraví. B. 11. Inženýrské stavby (objekty) Celá stavba je inženýrskou stavbou a skládá se z 2 stavebních objektů. SO 01 SO 02 Polní cesta C 31 a Ozelenění B. 12. Výrobní a nevýrobní technologická zařízení staveb Ve stavbě se žádná výrobní ani nevýrobní zařízení nevyskytují.

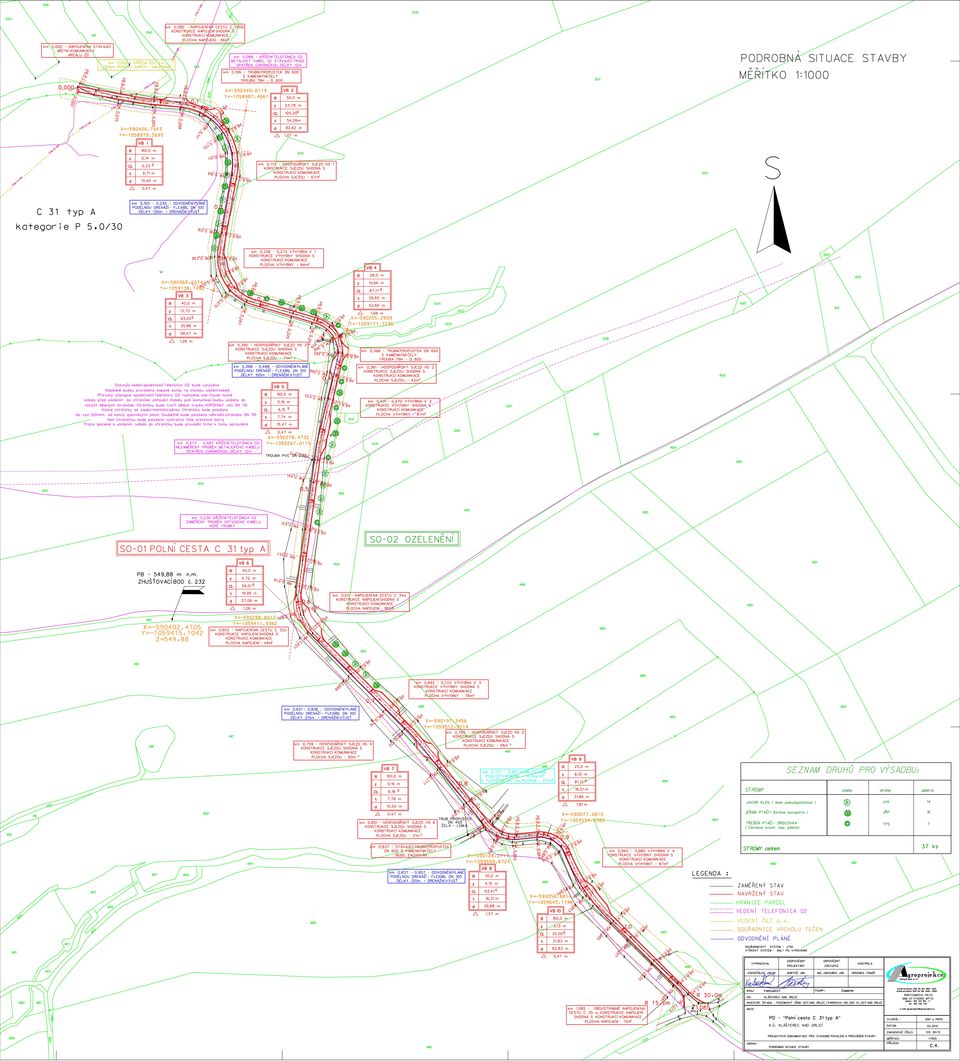

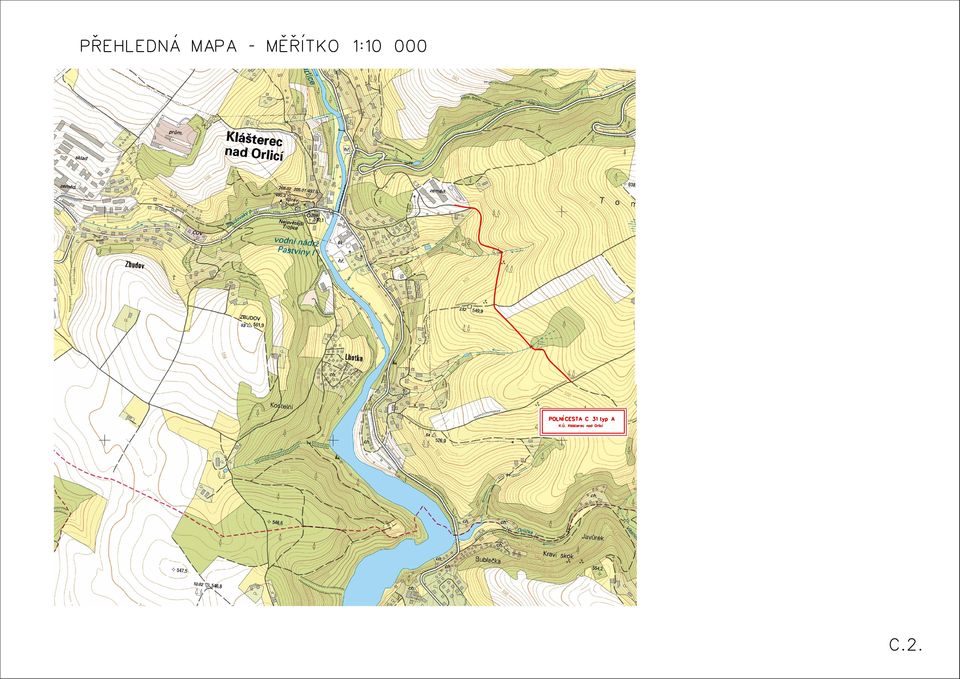

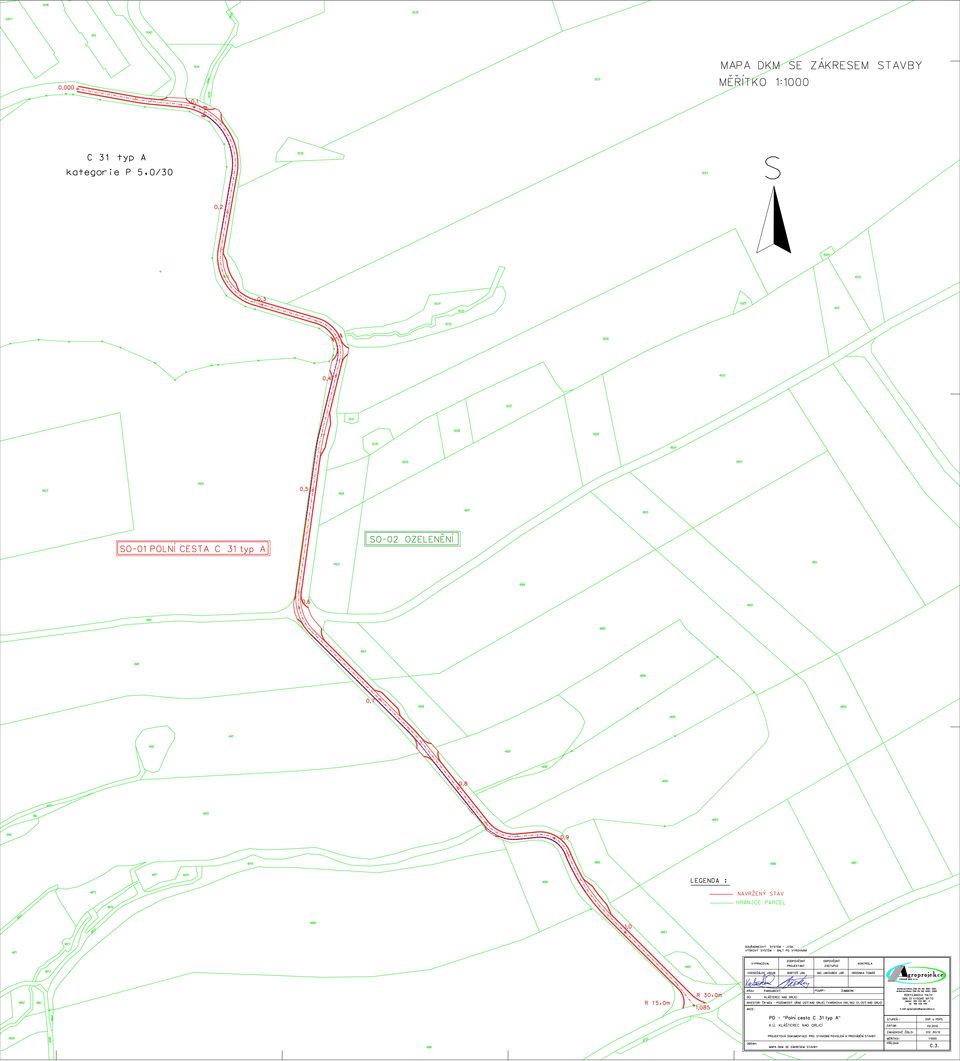

27 C. SITUACE STAVBY C.1. Vodohospodářská mapa 1 : C.2. Přehledná mapa 1 : C.3. Mapa DKM se zákresem stavby 1 : 1000 C.4. Podrobná situace stavby 1 : 1000

28 D. DOKLADOVÁ ČÁST Seznam organizací: 1) Zpráva k dokladové části 2) Vyjádření Obec Klášterec nad Orlicí ze dne ) Vyjádření VÚSS Praha ze dne ) Vyjádření MERO a.s. ze dne ) Vyjádření ČEZ Distribuce a.s. ze dne ) Vyjádření RWE ze dne ) Muzeum VČ Hradec Králové ze dne ) Vyjádření VaK Jablonné n.o. ze dne ) Vyjádření Telefónica O2 a.s. ze dne D.1. Zpráva k dokladové části V dokladové části jsou doloženy vyjádření jednotlivých dotčených účastníků stavby, které jsou na úrovni této projektové dokumentace pro stavební řízení a budou respektovány. Veškerá vyjádření obdržená po termínu odevzdání PD budou dodána.

29 E. ZÁSADY ORGANIZACE VÝSTAVBY E.1. Technická zpráva E.1.1. Vytyčovací souřadnice

30 E.1. Technická zpráva a) Informace o rozsahu a stavu staveniště Stavba se nachází v intravilánu obce Klášterec nad Orlicí, k.ú. Klášterec nad Orlicí v nadmořské výšce cca 520,00 560,00 mn.m Stavbu tvoří polní cesta C 31 a, odvodnění a ozelenění. Obvod staveniště bude ohraničen, označen a zabezpečen proti vniknutí nepovolaných osob. Příjezd na staveniště je ze stávající silnice III. třídy 3112 Klášterec nad Orlicí České Petrovice.. Dále pak z této silnice odbočením vpravo na stávající místní asfaltovou komunikaci k areálu ZD Živa. V areálu tohoto ZD se nachází km 0,000 polní cesty C 31 a. b) Významné sítě technické infrastruktury Při stavbě dochází ke střetu s vedeními výše uvedených společností. c) Napojení staveniště na zdroj vody, elektřiny, odvodnění staveniště Pitná voda pro zařízení staveniště bude dovážena, elektřina bude řešena vhodným agregátem, odvodnění staveniště není řešeno. d) Úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob Obvod staveniště bude ohraničen, označen a zabezpečen proti vniknutí nepovolaných osob. e) Uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů Obvod staveniště bude ohraničen, označen a zabezpečen proti vniknutí nepovolaných osob. f) Zařízení staveniště včetně využití nových a stávajících objektů V lokalitě se nenachází žádné využitelné objekty. Stavební dvůr a dočasné umístění mobilních maringotek se sociálním zázemím u dělníků zajistí stavitel (po dohodě s obcí). g) Popis staveb zařízení staveniště vyžadujících ohlášení Ohlášení bude provedeno v rámci stavby jako celku. h) Stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Zdroje ohrožení zdraví a bezpečnosti pracovníků budou identické jako při provozech obdobných staveb. Omezení těchto vlivů bude zajištěno odpovídajícími a proškolenými pracovníky, dbajícími v tomto smyslu všech bezpečnostních předpisů a hygieny. Stavba nevyžaduje stanovovat zvláštní podmínky pro provádění stavby z hlediska bezpečnosti a ochrany zdraví. i) Podmínky pro ochranu životního prostředí při výstavbě Stavba z ekologického pohledu nebude mít nikterak výrazný negativní vliv na životní prostředí. Zvýšený pohyb dopravy se promítne pouze v dovozu materiálu na výstavbu. Podmínkou pro ochranu životního prostředí je po dobu realizace staveb zřízení stavebního dvora na předem určených pozemcích, kde budou umístěna sociální zařízení pro pracovníky.

31 Dále je nutno dbát všeobecných bezpečnostních předpisů proti úniku ropných látek ze strojů a zařízení. j) Orientační lhůty výstavby a přehled rozhodujících dílčích termínů Výstavba je plánovaná na rok 2012, přesné termíny jednotlivých stavebních objektů jsou závislé na finančním vykrytí stavby. Zařízení staveniště bude zrušeno po dokončení stavebních objektů, prostory vlastního staveniště na sousedních parcelách vlastníků budou uváděny do původního stavu průběžně.

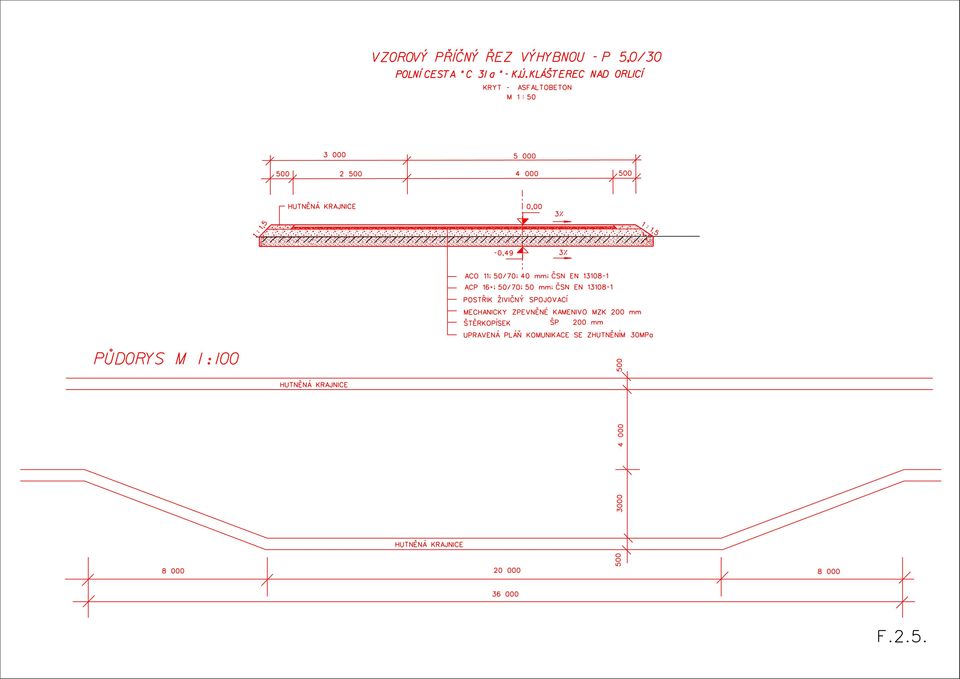

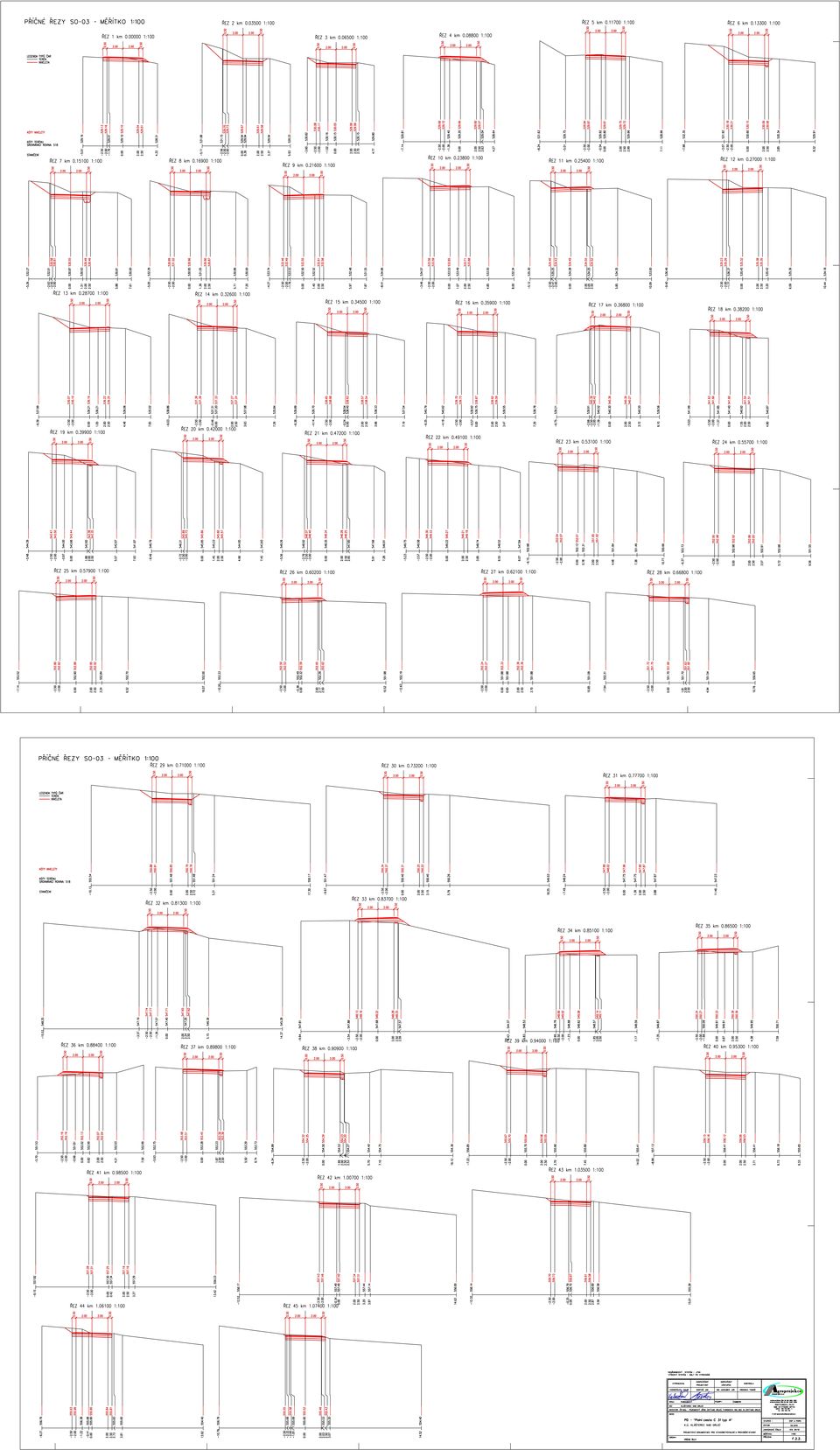

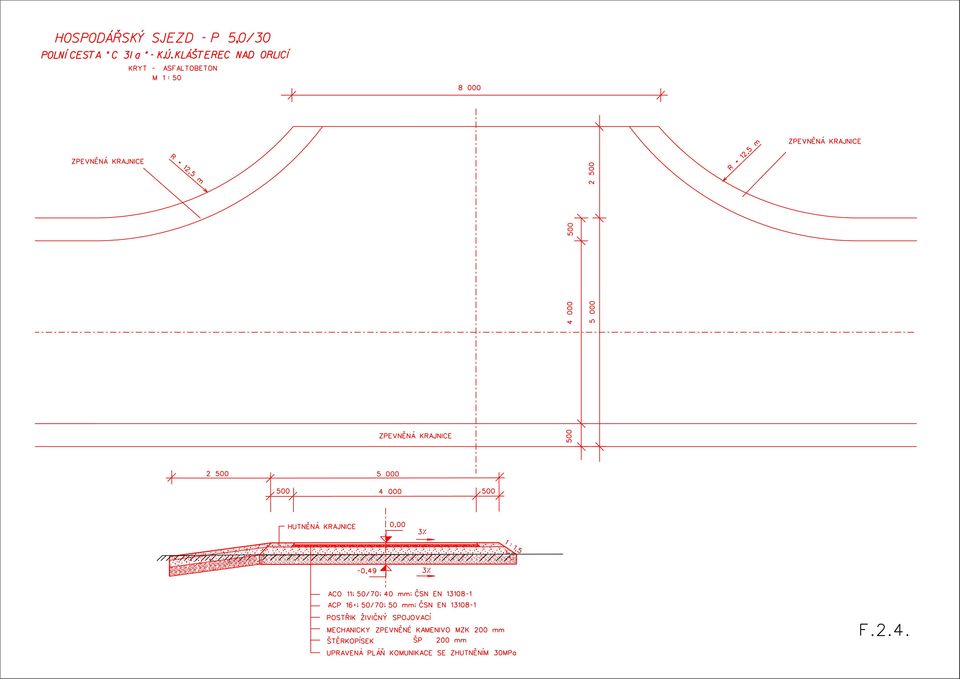

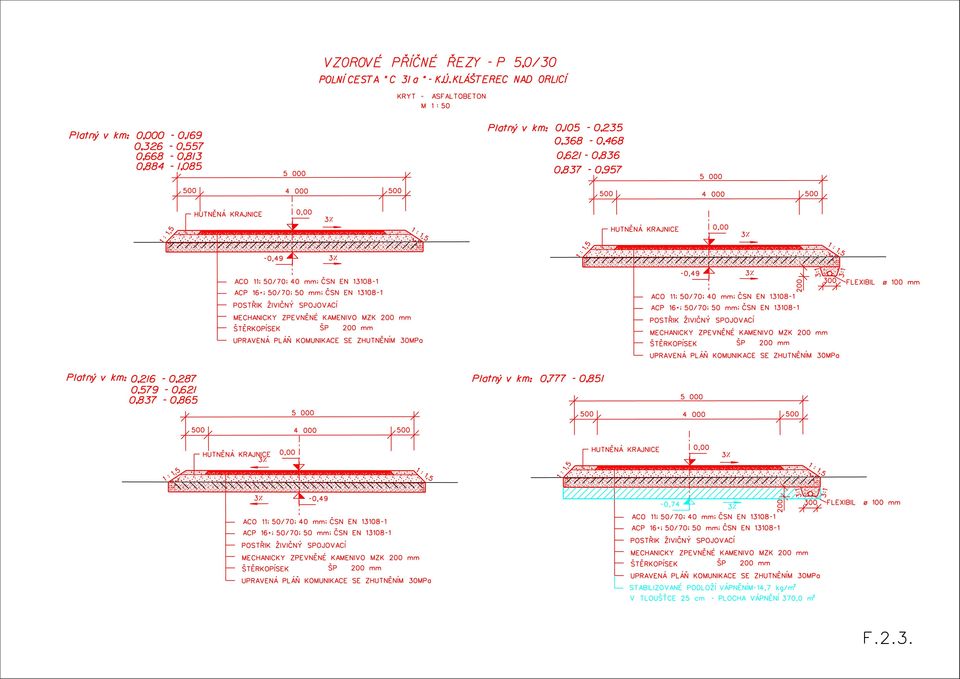

32 F. DOKUMENTACE STAVBY (OBJEKTŮ) F.1. Technická zpráva F.2. Výkresová část F.2.1. Podélný profil cesty C 31 typ A 1 : 1000/100 F.2.2. Příčné řezy cesty C 31 typ A 1 : 100 F.2.3. Vzorové příčné řezy cesty C 31 typ A 1 : 50 F.2.4. Vzorový příčný řez hospodářským sjezde 1 : 50 F.2.5. Vzorový příčný řez výhybnou 1 : 50 F.2.6. Trubní propustek DN 600 v km 0,106 1 : 50 F.2.7. Trubní propustek DN 600 v km 0,368 1 : 50

33 F.1. Technická zpráva Stavba je vyvolána požadavkem investora a sboru zástupců kteří požadují vybudování nové polní cesty, odvodnění a ozelenění. F.1.1. SO 01 Polní cesta C 31 typ A Cesta C 31 typ A Celková délka: 1,085 km Celková plocha dotčená stavbou: m 2 Typ: Polní cesta Kategorie: P 5,0/30 Šíře: 4,0 m + 2 x 0,50m krajnice cesty Návrhová rychlost 30 km/hod Konstrukce C 31 typ A km 0,000 1,085 - ACO 11, 50/70, 40 mm ČSN EN ACP 16+, 50/70, 50 mm ČSN EN postřik živičný spojovací - mechanicky zpevněné kamenivo tl. 200 mm - štěrkopísek tl. 200 mm - upravená pláň komunikace se zhutněním 30MPa - celková tloušťka konstrukce vozovky činí 49 cm Komunikace - podélný sklon cesty v tomto úseku se pohybuje mezi 0,12 0 /oo až 11,97 0 /oo - příčný sklon cesty je jednostranný 3 % a oboustranná krajnice 6 % - v jednotlivých směrových obloucích je počítáno s rozšířením komunikace, které je vyznačeno v tabulkách oblouků v příloze C.4. Podrobná situace stavby Popis provádění Polní cesta C 31 typ A bude prováděna následovně. V trase budoucí komunikace bude sejmuta vrstva nevhodných zemin o mocnosti 20cm. Zbývající zemina, v potřebné tloušťce, pro spodní vrstvy konstrukce komunikace bude rovněž odtěžena. Dále budou na zhutněnou pláň postupně rozprostřeny a hutněny konstrukční vrstvy komunikace. Na mechanicky zpevněném kamenivu bude proveden živičný spojovací postřik, na kterém jsou dále navrženy dvě vrstvy asfaltobetonu o tloušťkách 50 resp. 40 mm. Zbytek přebytečné zeminy bude odvezen na deponie do vzdálenosti 3 km s uložením bez poplatku. V km 0,777 0,851 je navržena stabilizace povrchu pláně vápněním 14,7kg/m 2 na ploše 370m 2 a mocnosti 25cm.

34 Dále je na polní cestě navrženo celkem 6 hospodářských sjezdů, 4 výhybny a 4 napojení na stávající komunikaci. Všechny tyto prvky mají skladbu shodnou se skladbou komunikace. Jednotlivé plochy jsou patrny z podrobné situace (viz. C.4.) Odvodnění polní cesty Odvodnění vozovky je řešeno jednostranným sklonem. Konstrukce komunikace je naržena tak, aby nebylo nutné odvodnění příkopem. Odvodnění pláně je navrženo v km: Km 0,105 0,235 flexibil DN 100 délky 130m + drenážní výusť Km 0,368 0,523 flexibil DN 100 délky 155m + drenážní výusť Km 0,621 0,836 flexibil DN 100 délky 215m + drenážní výusť Km 0,837 0,957 flexibil DN 100 délky 120m + drenážní výusť Veškeré drenážní výustě budou osazeny na svahu stávající vodoteče tak, aby nebránili plynulému odtoku vody. V km 0,106 a v km 0,368 jsou navrženy dva trubní propustky DN 600 s kamennými čely. Délka obou propustků je shodná 7,5m. Trouba TBH Q DN 600. Podrobný popis viz F.2.6. a F.2.7. Křížení inženýrských sítí Km 0,050 trasa nadzemního vedení nízkého napětí společnosti ČEZ a.s. Km 0,088 trasa metalického kabelu opatřeného chráničkou společnosti Telefónica O2 Km 0,472 0,487 trasa nezaměřeného metalického kabelu společnosti Telefónica O2 Km 0,530 zaměřený průběh optického kabelu, HDPE trubky, společnosti Telefónica O2 Veškeré práce v ochranných vzdálenostech těchto vedení budou prováděny výhradně ručně!! Stávající vedení společnosti Telefónica O2 bude vytýčeno. Následně budou provedeny kopané sondy na hloubku uložení kabelů. Přizvaný zástupce společnosti Telefónica O2 rozhodne, zda-li bude nutné kabely před uložením do chrániček zahloubit. Kabely pod komunikací budou uloženy do nových dělených chrániček. Chráničku bude tvořit dělená trouba KOPOHALF min. DN 110. Konce chráničky se zapění montážní pěnou. Chránička bude položena do vzdálenosti min. 500mm od konců zpevněných ploch. Souběžně bude položena náhradní chránička DN 110. Nad chráničkou bude položena výstražná fólie oranžové barvy. Práce spojené s uložením kabelů do chrániček bude provádět firma k tomu oprávněná.před uložením bude přizván pracovník ochrany sítě k odsouhlasení. F.1.2. SO 02 Ozelenění V okolí stavby je navržena výsadba doprovodné zeleně. Rozmístění jednotlivých prvků výsadby je patrno dle výkresové části C.4. Podrobná situace stavby. Výsadba celkem: stromy: 37 ks Stromy: Javor klen Jeřáb ptačí Třešeň ptačí - srdcovka 14 ks 16 ks 7 ks

35 Výsadbu je třeba provádět tak, aby byl zachován co nejlepší stav sazenic. - Sazenice školkované prostokořenné : - stromy cm vzdálenost : min. 8 m Sazenice musí být kvalitní, s dostatečně vyvinutým kořenovým systémem. Při vyzvednutí (až po opadu listí!), přepravě, založení a manipulaci se sazenicemi je nutné dbát na to, aby nedošlo k jejich zaschnutí. Před výsadbou je nutné zkontrolovat zdravotní stav sazenic. Zkrátit zbytečně dlouhé a vyčnívající kořeny, odstranit poškozené nebo nemocné části až do zdravého dřeva. Rovněž odříznout poškozené nadzemní části, u hustého větvení prosvětlit. Ponechané výhony zkrátit na 1/4-1/2 původní délky. Ošetřené sazenice před výsadbou namočit na 2-4 hodiny do vody a v případě parného počasí ochránit před vysycháním - během výsadby soustředit sazenice pod plachtou nebo ve stínu. Sazenice stromů se budou vysazovat do vykopaných jamek bez výměny zeminy o rozměrech odpovídajících velikosti kořenového systému. Nejběžněji je průměr jamky 50cm (0,125 m 3 ). Sazenice sázet tak, aby kořenový krček byl mírně nad úrovní terénu. Prostor kolem kořenů ušlapat a na okraji nakupit zeminu tak, aby byl terén spádově k sazenici. Okamžitě po výsadbě nutno sazenice zalít důkladnou, ne pouze povrchní zálivkou. Dřeviny je nutno ukotvit pomocí vázacího materiálu ke kůlu min. na dvou místech. Každou sazenici je nutno upevnit ke třem kůlům. Kůly musí být odkorněné a dostatečně dlouhé - cca 10 cm pod korunku. Část kůlu, která bude v zemi je nutno opálit nebo chemicky impregnovat proti hnilobě. Vázání musí být provedeno s mírnou vůlí vázacího materiálu, aby nedocházelo ke škrcení kmínku. Kmínek musí být ochráněn proti okusu pletivem, které bude připevněno ke kůlu. Rovněž je nutné pletivo připevnit k zemi min.na dvou místech, aby nemohlo být zvěří nadzvednuto. Části nad pletivem budou rovněž ošetřeny chemicky. Odpady Výčet odpadů + objemové množství známé: dřevo beton Výčet dalších předpokládaných odpadů: Druh Název Kategorie Piliny z dočasných konstrukcí bednění a podpůrných konstrukcí O Hobliny, odřezky, dřevěná deska, dřevotřísková deska, dřevěná dýha O Barva s obsahem halon. rozpouštědel a nebo lak s obsahem halon. rozpouštědel N Barva bez halon. rozpouštědel a nebo lak bez halon. rozpouštědel N Barva rozpustná ve vodě a nebo lak rozpustný ve vodě - betonové konstrukce N Vytvrzená barva a nebo vytvrzený lak ocelové konstrukce záchytného zařízení N Odpad druhově blíže neurčený nebo výše neuvedený (plechovky od barev) N Piliny a nebo třísky železných kovů při řezání sítí O Ostatní železný kov odpad gabionových sítí O Piliny a nebo třísky neželezných kovů plastové dílce O Ostatní neželezný odpad O Plast O Odpad ze svařování svařování O Ostatní rozpouštědla a nebo jejich směsi N Papírový a nebo lepenkový obal obal NAIP O

36 Plastový obal obaly nátěrových hmot O Dřevěný obal Palety O Kovový obal Palety O Kompozitní obal obaly nátěrových hmot O Směs obalových materiálů O Odpad druhově blíže neurčený nebo výše neuvedený (obaly zteč. škodlivinami) Beton demolice O Cihla demolice stávajících konstrukcí O Keramika - demolice stávajících konstrukcí (trouby) O Drobné kovové předměty (např. plechovky) balící materiál O Zemní práce Přebytečná zemina bude použita na případné terénní úpravy v rámci stavby, popř. odvezena a deponována na parcelu obce, kde bude zabezpečena proti znehodnocení. Uložení zeminy bez poplatku. Vzdálenost možné deponie od staveniště 3 km.

37 VÝKAZ VÝMĚR

38 B.13. FOTODOKUMENTACE

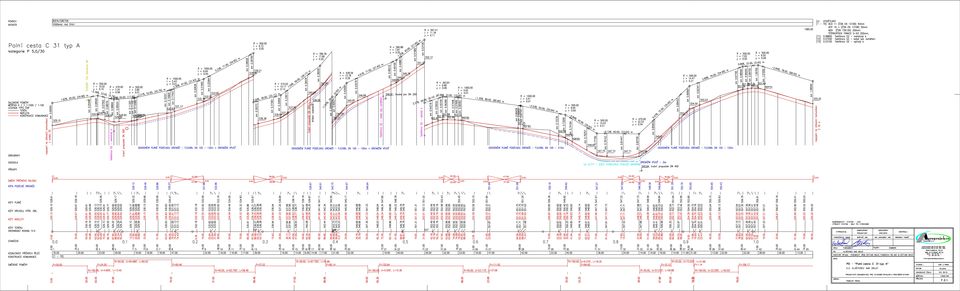

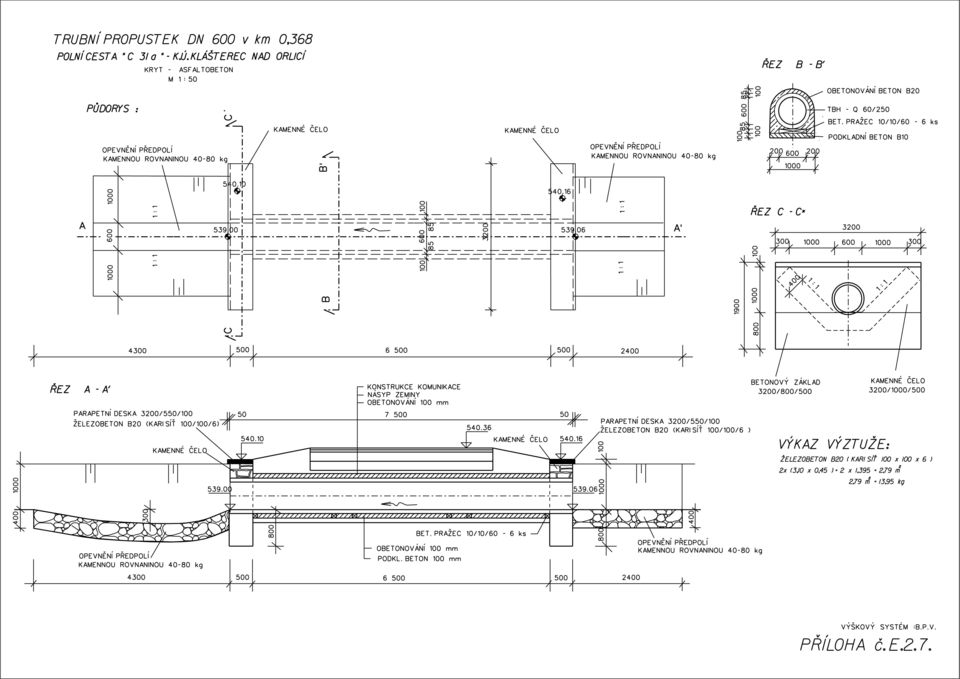

39 F.2. Výkresová část F.2.1. Podélný profil cesty C 31 typ A 1 : 1000/100 F.2.2. Příčné řezy cesty C 31 typ A 1 : 100 F.2.3. Vzorové příčné řezy cesty C 31 typ A 1 : 50 F.2.4. Vzorový příčný řez hospodářským sjezde 1 : 50 F.2.5. Vzorový příčný řez výhybnou 1 : 50 F.2.6. Trubní propustek DN 600 v km 0,106 1 : 50 F.2.7. Trubní propustek DN 600 v km 0,368 1 : 50

40 G. NÁKLADOVÁ ČÁST
