1 Filip Demel Poskytování technických služeb v oblasti stavitelství SDRUŽENÁ ZAKÁZKA NA OPRAVY CHODNÍKŮ V KOHOUTOVICÍCH D.1. TECHNICKÁ ZPRÁVA TP Investor Statutární město Brno Městská část Brno - Kohoutovice Bašného Brno IČ: Zhotovitel Datum Filip Demel Sídlo: Rudíkov 190, Rudíkov Doruč. adresa: Vondrákova 66, Brno Tel.: Mail: demelprojekt@seznam.cz IČ: Web: 08/2013

2

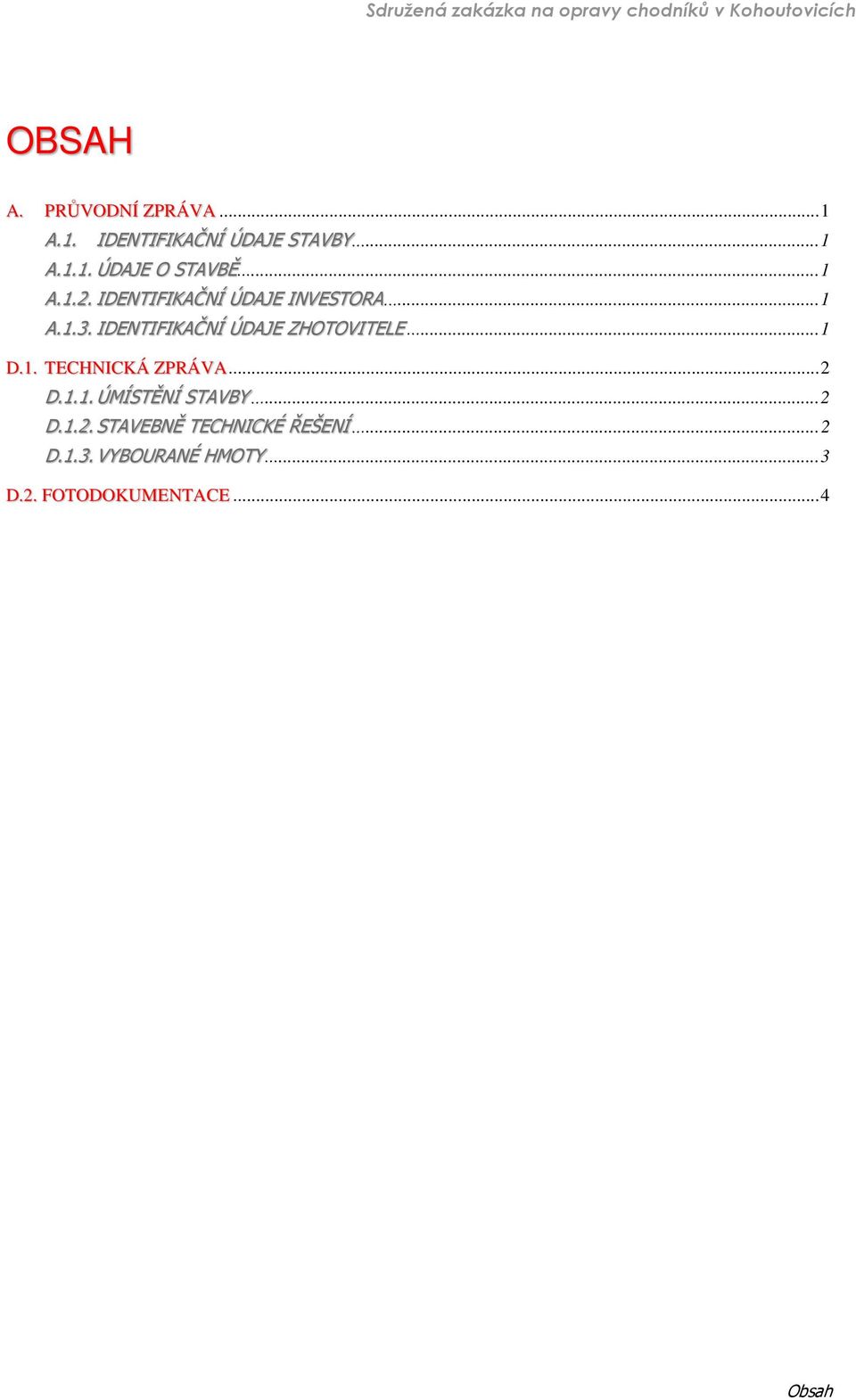

3 OBSAH A. PRŮVODNÍ ZPRÁVA... 1 A.1. IDENTIFIKAČNÍ ÚDAJE STAVBY... 1 A.1.1.ÚDAJE O STAVBĚ... 1 A.1.2.IDENTIFIKAČNÍ ÚDAJE INVESTORA... 1 A.1.3.IDENTIFIKAČNÍ ÚDAJE ZHOTOVITELE... 1 D.1. TECHNICKÁ ZPRÁVA... 2 D.1.1.ÚMÍSTĚNÍ STAVBY... 2 D.1.2. STAVEBNĚ TECHNICKÉ ŘEŠENÍ... 2 D.1.3.VYBOURANÉ HMOTY... 3 D.2. FOTODOKUMENTACE... 4 Obsah

4 A. PRŮVODNÍ ZPRÁVA A.1. IDENTIFIKAČNÍ ÚDAJE STAVBY A.1.1. ÚDAJE O STAVBĚ Název stavby: Místo stavby: Kraj: Okres: Účel stavby: Stavební úřad: Charakteristika: Investor: Uživatel stavby: Sdružená zakázka na opravy chodníků v Kohoutovicích k.ú. Kohoutovice Jihomoravský Brno-město Oprava chodníků Brno - Kohoutovice Oprava/neinvestice Statutární město Brno, městská část Kohoutovice Bašného 36, Brno Statutární město Brno, městská část Kohoutovice Bašného 36, Brno A.1.2. IDENTIFIKAČNÍ ÚDAJE INVESTORA Název: Statutární město Brno, Městská část Brno - Kohoutovice Ve věcech technických: Ivana Šimková Sídlo: IČ: Tel.: Bašného 36, Brno simkova@kohoutovice.brno.cz A.1.3. IDENTIFIKAČNÍ ÚDAJE ZHOTOVITELE Projektant: Sídlo: Korespondence: Filip Demel IČ: Tel.: web: Rudíkov 190, Rudíkov Vondrákova 66, Brno demelprojekt@seznam.cz Stupeň dokumentace: technická dokumentace dle vyhlášky č.499/2006 sb. v platném znění. Průvodní zpráva 1

5 D.1. TECHNICKÁ ZPRÁVA D.1.1. ÚMÍSTĚNÍ STAVBY Všechny předmětné lokality se nacházejí na pozemcích investora. Stavbou budou dotčeny pozemky v katastrálním území Kohoutovice (610313) vedeny v katastru nemovitostí. SO 01 Odvodnění vchodu do domu na ulici Výletní č.p. 7 P.Č. Vlastník Adresa Druh k.ú. Statutární město Dominikánské nám. Ostatní 3208/7 230 Kohoutovice Brno 196/1, Brno plocha SO 02 Spojovací chodník ze zdravotního střediska k MŠ Adélka P.Č. Vlastník Adresa Druh k.ú. Statutární město Dominikánské nám. Ostatní Kohoutovice Brno 196/1, Brno plocha SO 03 Odvodnění prostoru před ČS P.Č. Vlastník Adresa Druh 2018/2 Statutární město Brno SO 04 Zastávka Stamicova Dominikánské nám. 196/1, Brno Ostatní plocha P.Č. Vlastník Adresa Druh 2106 Statutární město Brno Dominikánské nám. 196/1, Brno Ostatní plocha k.ú Kohoutovice k.ú Kohoutovice D.1.2.STAVEBNĚ TECHNICKÉ ŘEŠENÍ SO 01 Odvodnění vchodu do domu na ulici Výletní č.p. 7 SO 03 Odvodnění prostoru před ČS Popis technického řešení Před zahájením všech stavebních prací bude provedeno řádné zabezpečení staveniště a vytyčení inženýrských sítí!!! Poté bude proveden překop stávající komunikace (asfaltového chodníku, zámkové dlažby), včetně zarovnání styčných spár. Do připravené rýhy bude na podkladní beton C 16/20, tl. 50 mm osazen odvodňovací žlab s roštem v předepsaných délkách a šikmém směru od osy komunikace. V případě prostoru před vchodem na ulici Výletní bude odvod dešťových vod proveden kanalizačním potrubím DN 70, napojený do vstupní šachty. V prostoru před Českou 2 Technická zpráva

6 spořitelnou bude odvod dešťových vod proveden vsakovací jímkou. Aby nedocházelo k vsakování v prostoru ukončení žlabu bude výtok žlabu prodloužen kanalizačním potrubím z PE DN 70. Po dokončení prací bude provedeno dobetonování okolí žlabu. A doplnění zámkové dlažby. Vzniklá spára bude vyplněna asfaltovou emulzí a přesypána prosívkou. Je bezpodmínečně nutné provést uvedení všech dotčených pozemků do původního stavu. Veškeré vybourané hmoty budou odvezeny na skládku odpadu SETRA spol, s.r.o. SO 02 Spojovací chodník ze zdravotního střediska k MŠ Adélka SO 04 Zastávka Stamicova Popis technického řešení Před zahájením všech stavebních prací bude provedeno řádné zabezpečení staveniště a vytyčení inženýrských sítí!!!, včetně projednání podmínek prací v ochranných pásmech. Nejdříve dojde k řezání stávajícího asfaltového povrchu v rozsahu nutného pro řádnou realizaci díla. Poté dojde k odstranění stávajícího asfaltového povrchu, zarovnání styčných spár, očištění povrchu od bláta a nečistot. Na řádně očištění podklad bude proveden spojovací postřik živičný hm. 0,7 kg/m2 na který bude položena vyrovnávací vrstva asfaltobetonu středního ACO 11 v průměrné tloušťce po zhutnění 100 mm. Je bezpodmínečně nutné provést řádné zhutnění této vrstvy, tak aby nedocházelo k jejímu propadu, nebo vlnění. Tato vrstva bude navazovat na okolní terén. Na závěr bude provedeno vyplnění spár asfaltovou emulzí, uvedení pozemků do původního stavu a odvoz vybouraných hmot na skládku odpadu. Všechna staviva musí splňovat příslušná ustanovení technických norem a prohlášení o shodě. Při celé době realizace stavby bude prováděna fotodokumentace, která bude po skončení předána investorovi a projektantovi. D.1.3. VYBOURANÉ HMOTY Veškeré vybourané hmoty, které vzniknou při stavbě, budou odvezeny na skládku odpadu SETRA spol. s.r.o, vzdálené cca. 11 km od staveniště. S vybouranými hmotami bude nakládáno v souladu se zákonem č.185/2001 Sb. o odpadech, v platném znění, resp. zákonem č. 31/2011 Sb. o odpadech (novela) a s vyhláškou MŽP č. 383/2001 Sb. o podrobnostech nakládání s odpady, v platném znění. Brně dne Vypracoval: Filip Demel Technická zpráva 3

7 D.2. FOTODOKUMENTACE Pohled na odvodnění prostoru před ČS Pohled na opravu chodníku k MŠ
