1 Seminář energetiků Zkušenosti s provozem bateriového úložiště v Mydlovarech Václav Petrášek E.ON Distribuce, a.s. XXIX. SEMINÁŘ ENERGETIKŮ

2 Potřeba akumulace energie v elektroenergetice V elektrických sítích musí být dodržena rovnováha mezi vyrobenou a spotřebovanou energií, jinak hrozí kolaps sítě. Dlouhodobým celoevropským trendem je zvyšování podílu a výkonu zdrojů s intermitentní výrobou Vysoký podíl těchto zdrojů zvyšuje riziko nestability systému Jedním z řešení je akumulace Seminář energetiků

3 3 Projekt Tokyo - Celokoncernový projekt analýza potenciálu pro baterie Li-Ion - Celkově 70 projektů, jenom 4 s ekonomickým potenciálem - Projekt odhadoval cenový pokles Li-Ion, ten skutečně nastal - CZ: Projekt baterie pro ECE byl shledán perspektivním a podpořen Pilotní projekty Seminář energetiků

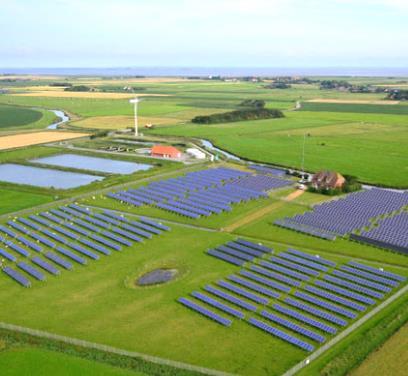

4 4 Seminář energetiků Zdroje: VtE: 300 kw FVE: 780 kwp Baterie: Redox Flow: 200 kw 1600 kwh Li-Ion: 1 MW 560 kwh Malé Li-Ion: 80 kw 80 kwh V provozu od 2015, za účelem maximalizace využití lokálních OZE Elektrická soběstačnost: 97% (3% spotřebované energie během roku nepocházelo z místních zdrojů) Projekty v rámci E.ON Smart Region Pellworm

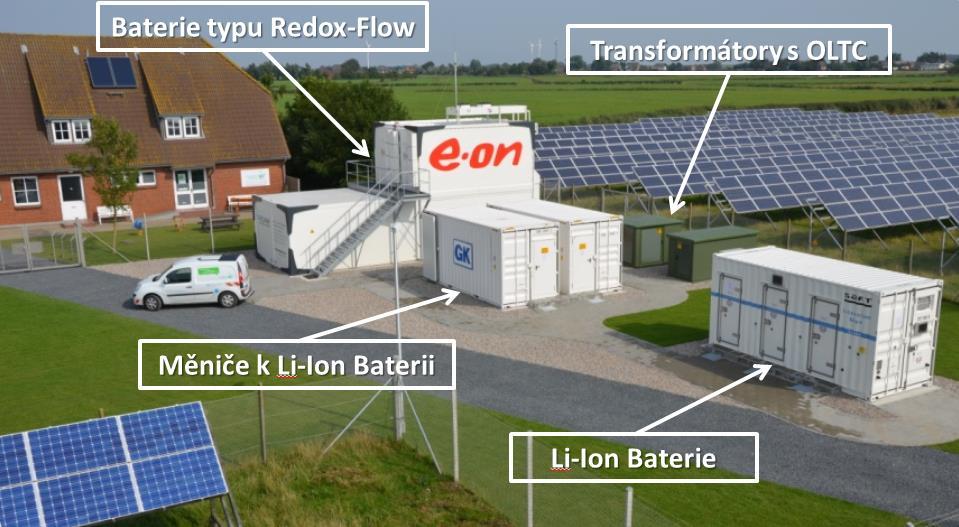

5 5 Seminář energetiků Projekty v rámci E.ON Smart Region Pellworm

6 6 Seminář energetiků Sheffield, UK Baterie: Li-Ion: 10 MW 5 MWh Ve zkušebním provozu od Účel: Služba pro Enhanced Frequency Response (EFR) EFR: speciální podpůrná služba v UK; reakce na popud (vybočení f z klidového pásma) <1s. Tender na službu: 201 MW, vyhrály pouze baterie, zvítězila i nabídka E.ON UK. Projekty v rámci E.ON Blackburn Meadows

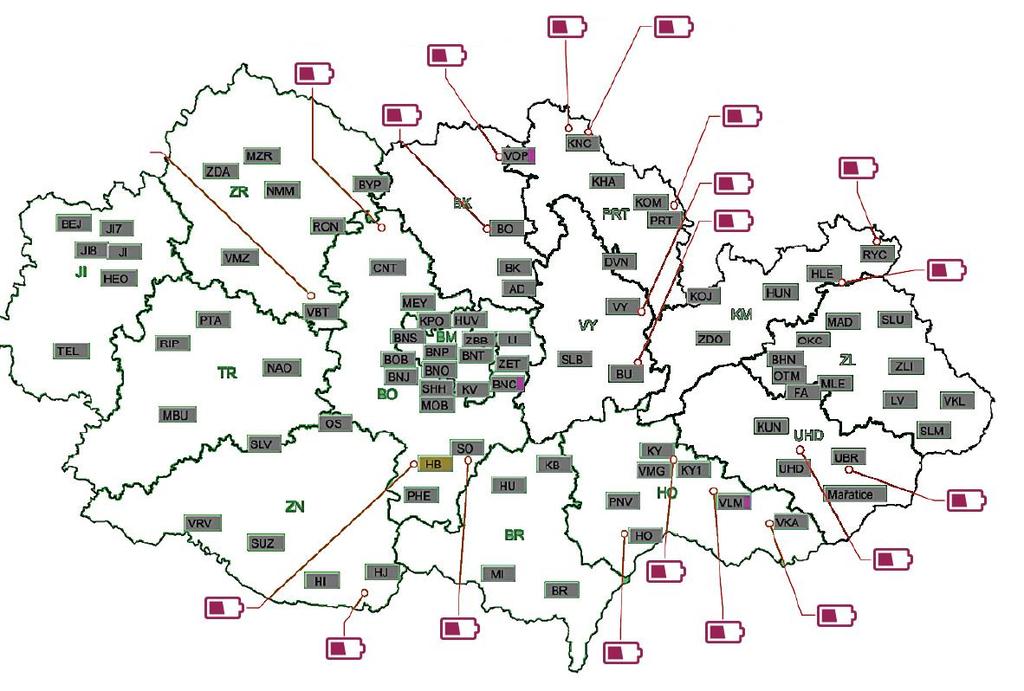

7 Rozvoj bateriových úložišť žádosti o připojení E.ON Distribuce jako Provozovatel distribuční sítě již obdržel 27 žádostí o instalaci úložišť elektřiny, jednotlivě do 10 MW instalovaného výkonu. Celkový požadovaný výkon pro jihomoravský region je 132 MW. Kromě Mydlovar je jedinou další realizovanou žádostí 1MW/1MWh baterie v Prakšicích. V případě plného nasazení bez potřebných regulačních opatření může dojít k nepříznivému vlivu na provoz a stabilitu elektrické sítě. Seminář energetiků

8 8 Seminář energetiků Mydlovary, Jihočeský kraj Baterie: Li-Ion: 1 MW 1 MWh (max. 1,75 MWh) Zahájení zkušebních testů: Služba pro E.ON Energie Potenciál pro služby pro PDS Lokalita je v uzavřeném areálu. V areálu je výrobna teplárna na biomasu. Napojení do samostatného vývodu 22 kv (kabel VN 50 m). Projekty E.ON Akumulace elektřiny Mydlovary Proces instalace 08/2016 Žádost o dotaci 12/ /2017 Výběrové řízení 05/2017 Výběr dodavatele 06/ /2017 Příprava místa 09/ /2017 Instalace 02/2018 Zahájení zkušebního provozu Předběžné převzetí díla a začátek provozu Zjištění závad Odstranění závad,

9 Technologie Seminář energetiků

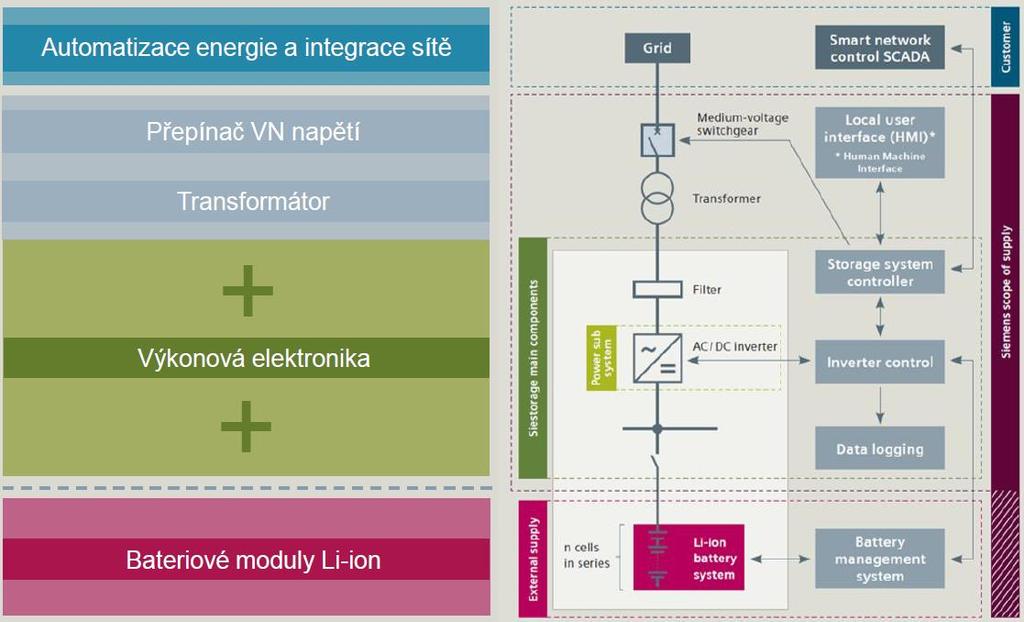

10 Akumulace elektřiny Mydlovary - Technologie Seminář energetiků

11 Nabíjení a vybíjení baterie Činnos t Čas Změna SoC Energie [MWh] Vybíjení 2: % 1 % Nabíjen í 2:24 1 % 100 % 1,79 2,01 Seminář energetiků

12 Rychlost reakce baterie Zadaný výkon nabíjení byl dosažen do 6 vteřin Shodná doba pro dosažení plného výkonu při dobíjení í i vybíjení Seminář energetiků

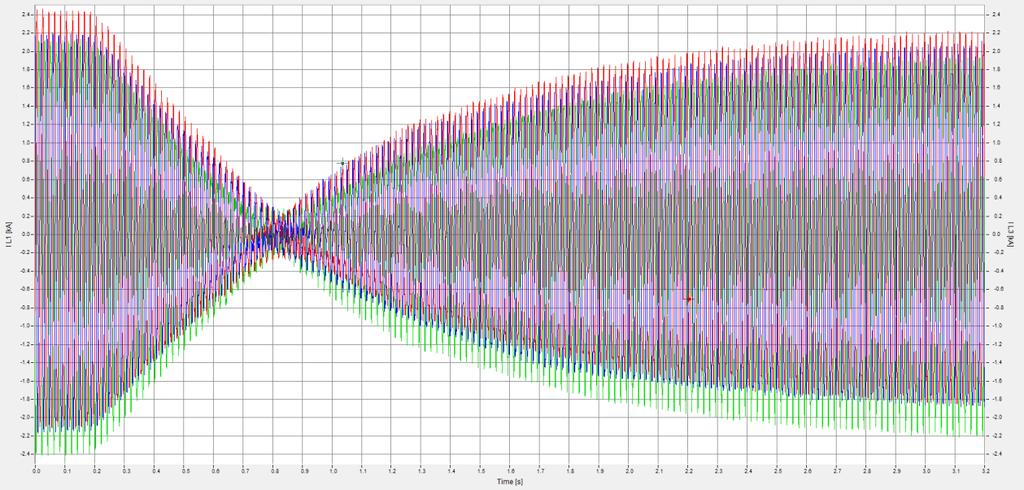

13 Rychlost reakce baterie Osciloskopické měření Swingu změna z nabíjení výkonem kw na vybíjení výkonem kw Imax (nabíjení) Imax (vybíjení) 3 s Seminář energetiků

14 Stanovení účinnosti baterie Strana NN Strana VN 1. cyklus 89,2 % 86,9 % 2. cyklus 89,1 % 87,0 % Měření na straně NN (přímo na baterii) a strana VN (fakturační měření, včetně vlastní spotřeby TR). Za 9 hodin plného provozu a 2 plné cykly spotřebovala cca 450 kwh. Seminář energetiků

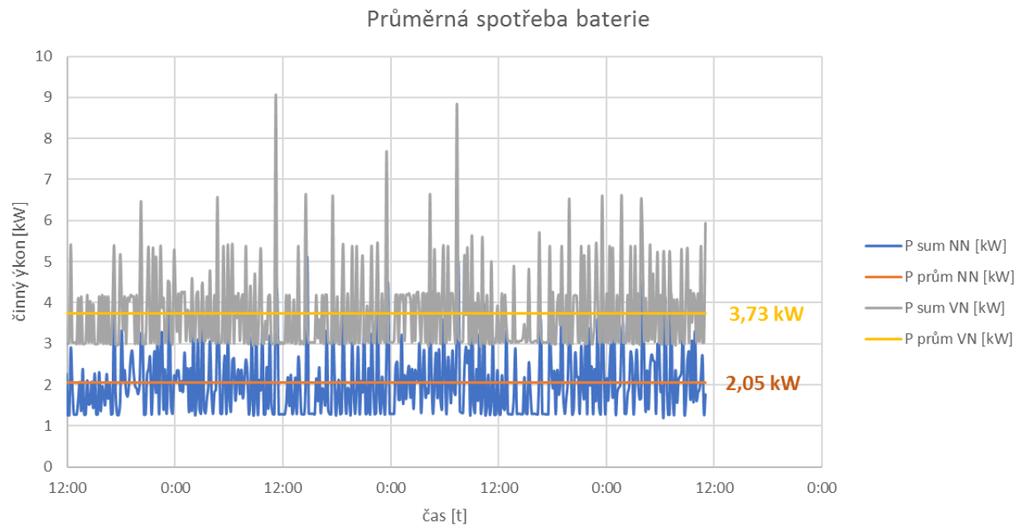

15 Vlastní spotřeba baterie Odběr samotné baterie průměrně 2,05kW V případě nabíjení/vybíjení baterie spotřeba 2x až 3x vyšší Významný vliv vnějších klimatických podmínek Seminář energetiků

16 Provozní PQ charakteristika červené body změřené provozní hodnoty modrý kruh nominální charakteristika černý čtverec nastavená mez 1 MW (MVA) Seminář energetiků

17 Závěr Hodnot a vlastností deklarovaných dodavatelem se podařilo dosáhnout. Podařilo se popsat stav nabíjení/vybíjení včetně omezování výkonů. Účinnost samotné baterie je 89,15 %. Včetně TR 86,95 %. Ověřil a stanovil se provozní PQ diagram baterie. Seminář energetiků
