1 Česká fotovoltaická konference , Kongresové centrum BVV Brno Ing. Martin NěmeN mečekek ředitel úseku Poskytování sítí ČEZ Distribuce, a. s.

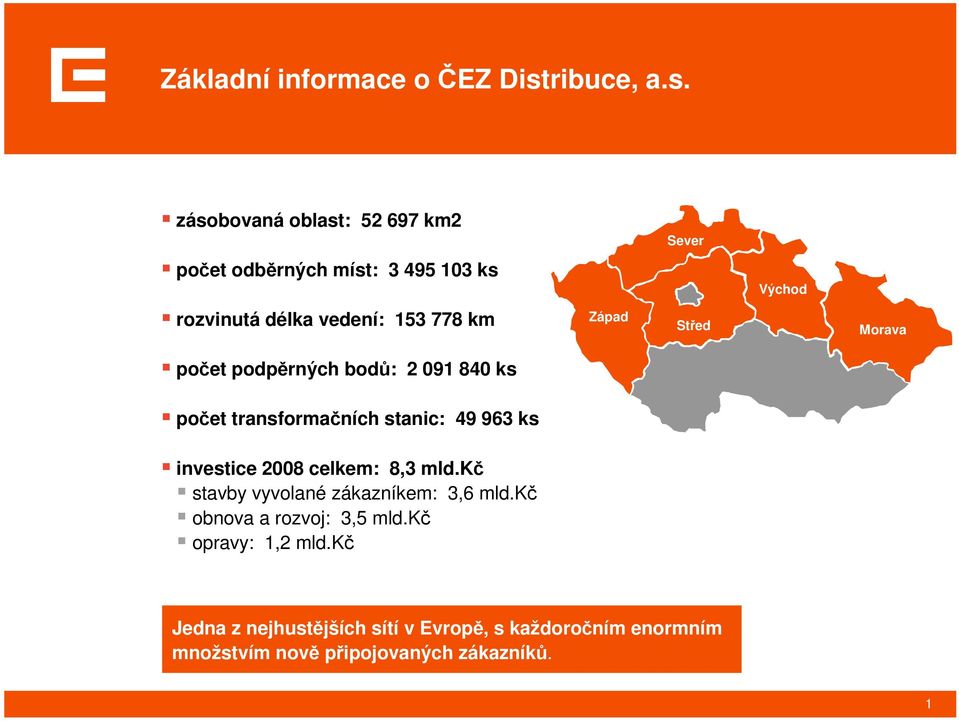

2 Základní informace o ČEZ Distribuce, a.s. zásobovaná oblast: km2 Sever počet odběrných míst: ks Východ rozvinutá délka vedení: km Západ Střed Morava počet podpěrných bodů: ks počet transformačních stanic: ks investice 2008 celkem: 8,3 mld.kč stavby vyvolané zákazníkem: 3,6 mld.kč obnova a rozvoj: 3,5 mld.kč opravy: 1,2 mld.kč Jedna z nejhustějších sítí v Evropě, s každoročním enormním množstvím nově připojovaných zákazníků. 1

3 Investice do zařízení Vývoj objemu investic ČEZ Distribuce, a. s objem investic [tis.kč] ostatní investice vyvolané stavby rok 2

4 Zásadní rozdíl mezi provozovatelem DS a výrobcem Provozovatel distribuční soustavy ČEZ Distribuce a.s regulovaný trh veřejný zájem Investor výrobny standardní trh podnikání za účelem dosažení zisku 3

5 Pozitiva a negativa případné spolupráce DS a výrobců + - Snížení ztrát v distribuční soustavě Součinnost při územních a stavebních řízeních Finanční synergie Zlepšení technického stavu distribučních sítí Provozování společného majetku Křížová podpora podnikatelského prostředí veřejnou službou Problematika nastavení ochran Výkaznictví provozovatele DS k regulačnímu úřadu 4

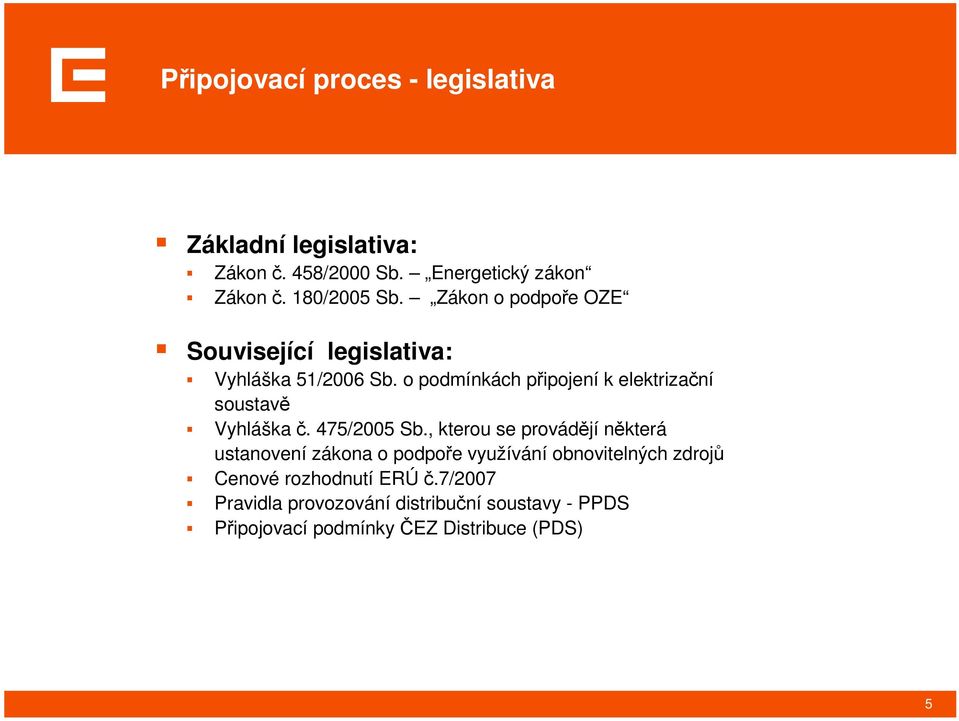

6 Připojovací proces - legislativa Základní legislativa: Zákon č. 458/2000 Sb. Energetický zákon Zákon č. 180/2005 Sb. Zákon o podpoře OZE Související legislativa: Vyhláška 51/2006 Sb. o podmínkách připojení k elektrizační soustavě Vyhláška č. 475/2005 Sb., kterou se provádějí některá ustanovení zákona o podpoře využívání obnovitelných zdrojů Cenové rozhodnutí ERÚ č.7/2007 Pravidla provozování distribuční soustavy - PPDS Připojovací podmínky ČEZ Distribuce (PDS) 5

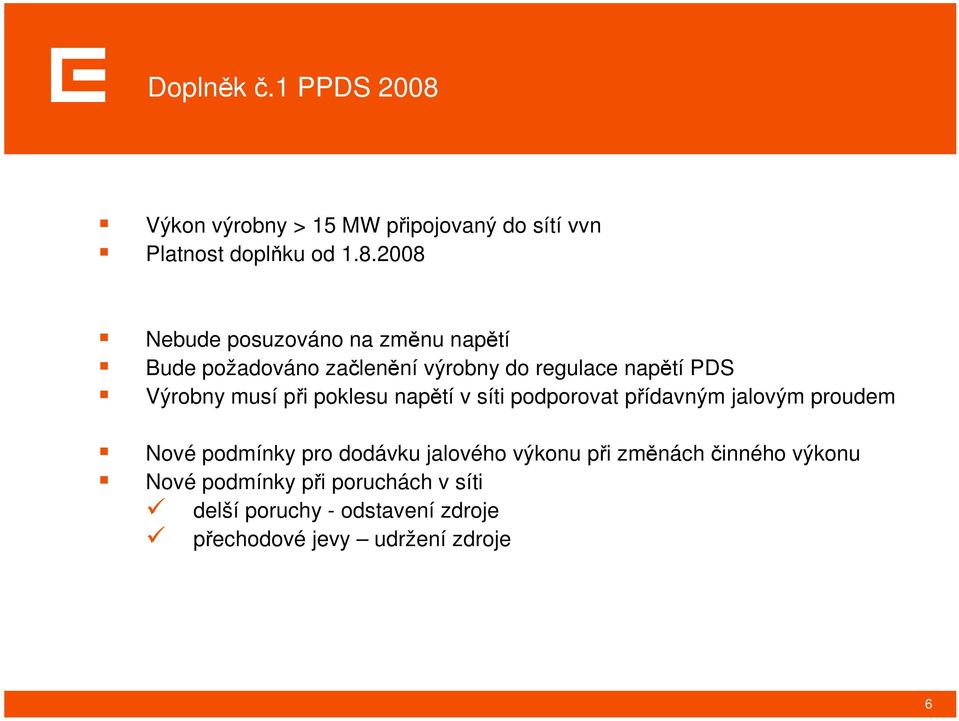

7 Doplněk č.1 PPDS 2008 Výkon výrobny > 15 MW připojovaný do sítí vvn Platnost doplňku od Nebude posuzováno na změnu napětí Bude požadováno začlenění výrobny do regulace napětí PDS Výrobny musí při poklesu napětí v síti podporovat přídavným jalovým proudem Nové podmínky pro dodávku jalového výkonu při změnách činného výkonu Nové podmínky při poruchách v síti delší poruchy - odstavení zdroje přechodové jevy udržení zdroje 6

8 PPDS příloha č. 4 návrh změn pro rok 2009 Posuzování připojitelnosti do napěťové změny nebudou v síti 110 kv zahrnovány zdroje s kontinuální dodávkou elektřiny do DS (např. teplárenské zdroje) Fotovoltaické výrobny nad 4,6 kva jen 3f. jednotky (nesymetrie při výpadku 1 fáze) Harmonické (výrobny do NN) zpřísnění pravidel pro jejich zjednodušené posuzování (velký nárůst počtu těchto zdrojů především u FVE) Orientace P,Q (cos φ) rozčlenění podle napěťových hladin, tabulka s předepsanými pásmy účiníku (pro kapacitní a induktivní oblast) podle spotřebičové orientace Toleranční pásmo posuzování nevyžádané dodávky Q (cos φ) NN do 10 % jmenovitého výkonu VN a VVN do 3 % jmenovitého výkonu HDO snížení úrovně signálu v místě připojení max. o 5 % (dle PNE a 6) Pozn.: V roce 2009 bude probíhat zapracování novéčsn EN pro připojování výroben nad 16 A/fázi do NN a výroben do VN platnost od Předpokládané změny: - chování výroben při přechodných dějích - ochrany - pásma účiníku - schémata připojení 7

9 Základní podmínky připojení výroben Způsob a místo připojení k distribuční soustavě stanoví provozovatel distribuční soustavy s přihlédnutím k daným síťovým poměrům, výkonu a způsobu provozu odběru či vlastní výrobny. Musí být zajištěno, že odběr či vlastní výrobna bude provozována bez zpětných vlivů na distribuční soustavu. Uhrazení podílu za připojení dle Přílohy 6 Vyhlášky 51/2006Sb. Nižší cena (nestandardní způsob připojení) připojení hradí žadatel, provozovatel pouze nezbytné úpravy distribuční soustavy Vyšší cena (standardní způsob připojení) - připojení hradí provozovatel Blíže viz komentář k této vyhlášce na stránkách 8

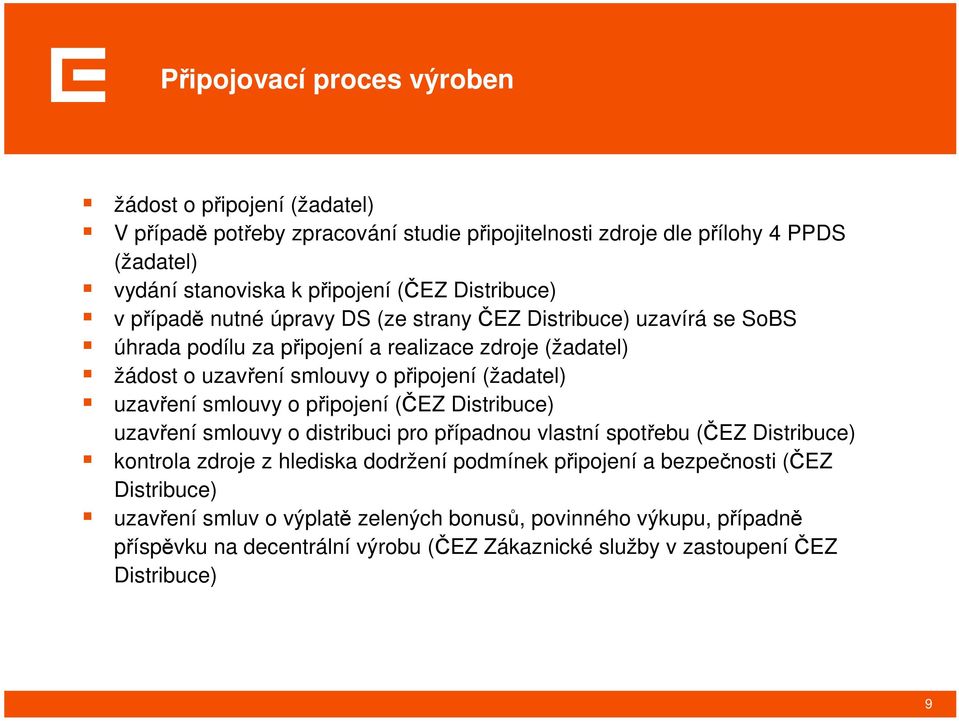

10 Připojovací proces výroben žádost o připojení (žadatel) V případě potřeby zpracování studie připojitelnosti zdroje dle přílohy 4 PPDS (žadatel) vydání stanoviska k připojení (ČEZ Distribuce) v případě nutné úpravy DS (ze strany ČEZ Distribuce) uzavírá se SoBS úhrada podílu za připojení a realizace zdroje (žadatel) žádost o uzavření smlouvy o připojení (žadatel) uzavření smlouvy o připojení (ČEZ Distribuce) uzavření smlouvy o distribuci pro případnou vlastní spotřebu (ČEZ Distribuce) kontrola zdroje z hlediska dodržení podmínek připojení a bezpečnosti (ČEZ Distribuce) uzavření smluv o výplatě zelených bonusů, povinného výkupu, případně příspěvku na decentrální výrobu (ČEZ Zákaznické služby v zastoupeníčez Distribuce) 9

11 Charakteristika malých fotovoltaických systémů jedná se o 1- fázové zdroje s výkonem do 5 kw, které sestávají z níže uvedených komponent : fotovoltaických článků sestavených do panelů regulátoru střídače s výstupním výkonem do 5 kw integrovaných ochran využití : napájení objektů pro bydlení s možností dodávky přebytku EE do DS dodávka energie do DS (95% vlastníků režim Zeleného bonusu) 10

12 Technické požadavky na připojení malých fotovoltaických systémů Základní a zjednodušující podmínky pro připojení 1f FTV do úpravy Vyhl. 51/2006 Sb. posuzujeme připojení jako 3f tj. 500Kč/A připojení k přípojkové skříni vždy 4x16 (4x10) provedení HDV rovněž 4x16 (4x10) hlavní jistič je možný 1f měření se bude provádět 3f 4Q elektroměrem (u 1f systémů zapojeným jednofázově) požadované ochrany: přepětí podpětí nadfrekvence podfrekvence ochrany můžou být integrované v měniči (podmínkou je protokol o nastavení ochran) 3f systémy: podfrekvenční a nadfrekvenční ochrana může být pouze 1f 1f systémy: všechny ochrany mohou být 1f 11

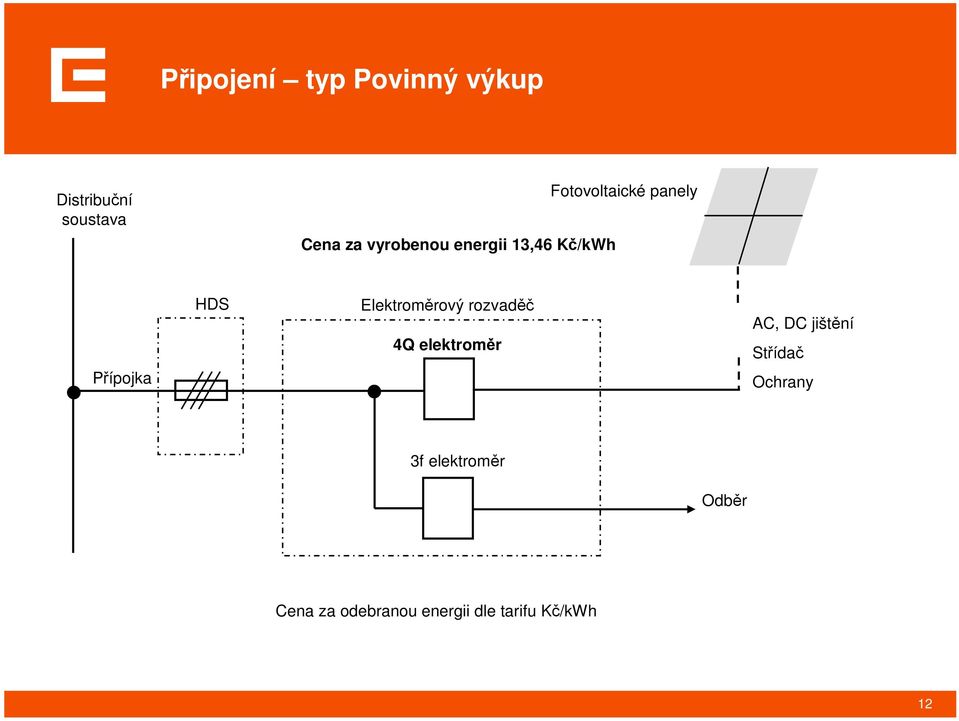

13 Připojení typ Povinný výkup Distribuční soustava Cena za vyrobenou energii 13,46 Kč/kWh Fotovoltaické panely Přípojka HDS Elektroměrový rozvaděč 4Q elektroměr AC, DC jištění Střídač Ochrany 3f elektroměr Odběr Cena za odebranou energii dle tarifu Kč/kWh 12

14 Připojení typ zelený bonus Distribuční soustava Fotovoltaické panely AC, DC jištění HDS Elektroměrový rozvaděč Podružný rozvaděč NN Střídač 4Q elektroměr Elektroměr Ochrany Přípojka Technologická spotřeba Odběr Příspěvek za decentrální výrobu 0,064 Kč/kWh Cena za silovou energii dle dohody s obchodníkem Cena za vyrobenou energii 12,65 Kč/kWh 13

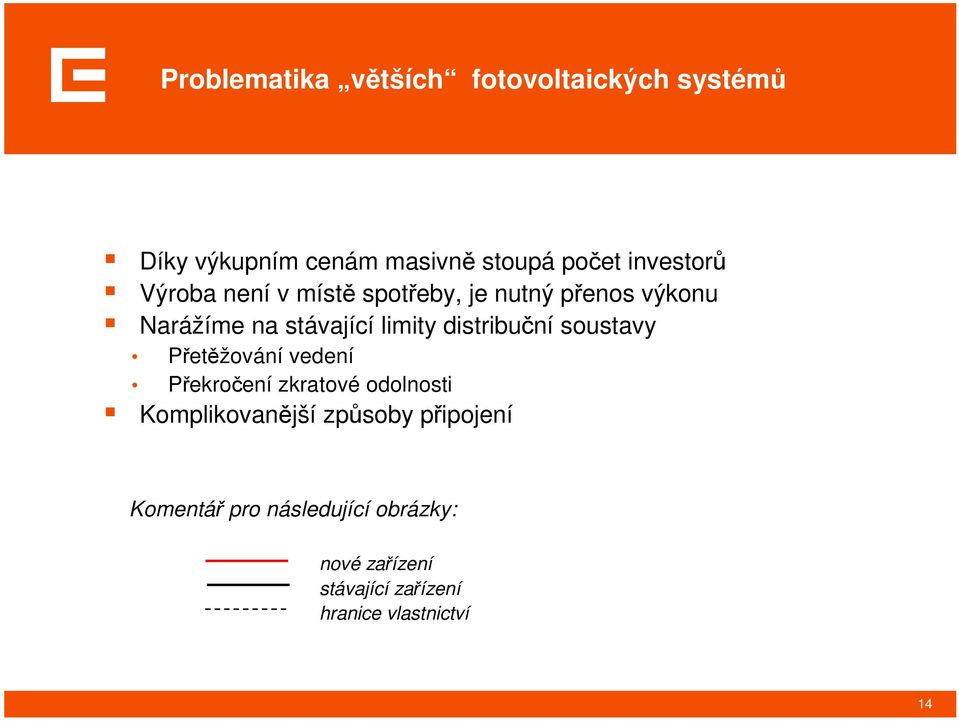

15 Problematika větších fotovoltaických systémů Díky výkupním cenám masivně stoupá počet investorů Výroba není v místě spotřeby, je nutný přenos výkonu Narážíme na stávající limity distribuční soustavy Přetěžování vedení Překročení zkratové odolnosti Komplikovanější způsoby připojení Komentář pro následující obrázky: nové zařízení stávající zařízení hranice vlastnictví 14

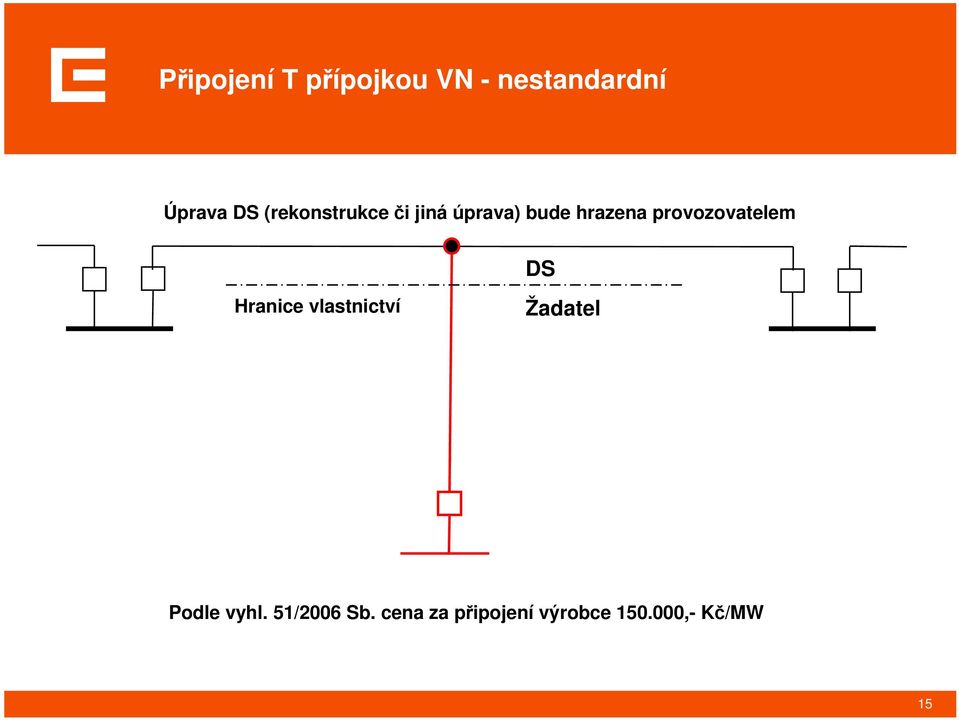

16 Připojení T přípojkou VN - nestandardní Úprava DS (rekonstrukce či jiná úprava) bude hrazena provozovatelem DS Hranice vlastnictví Žadatel Podle vyhl. 51/2006 Sb. cena za připojení výrobce ,- Kč/MW 15

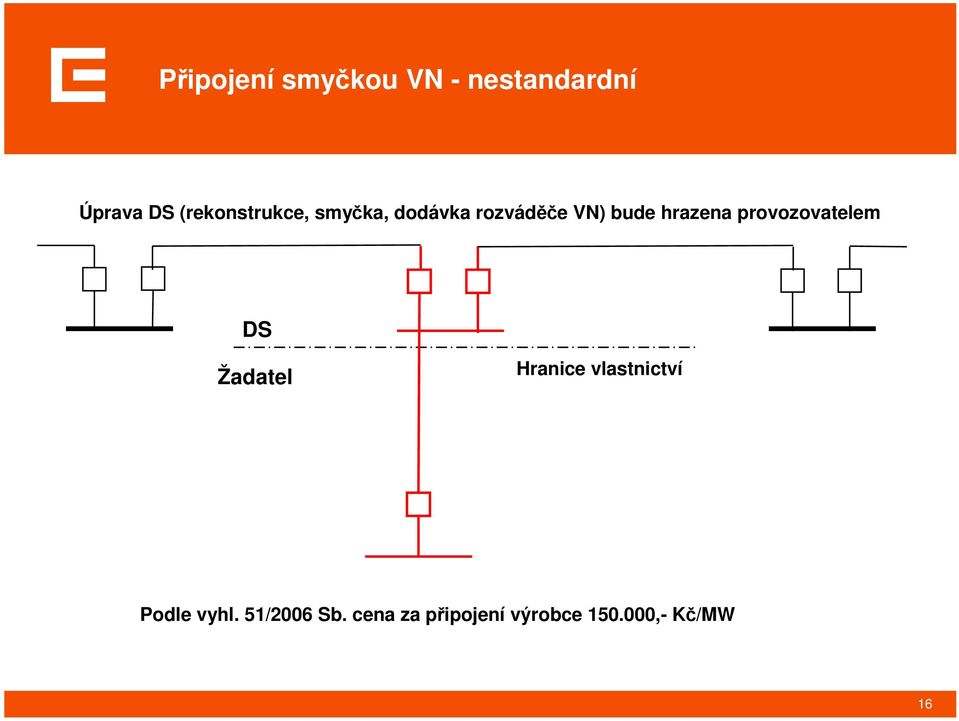

17 Připojení smyčkou VN - nestandardní Úprava DS (rekonstrukce, smyčka, dodávka rozváděče VN) bude hrazena provozovatelem DS Žadatel Hranice vlastnictví Podle vyhl. 51/2006 Sb. cena za připojení výrobce ,- Kč/MW 16

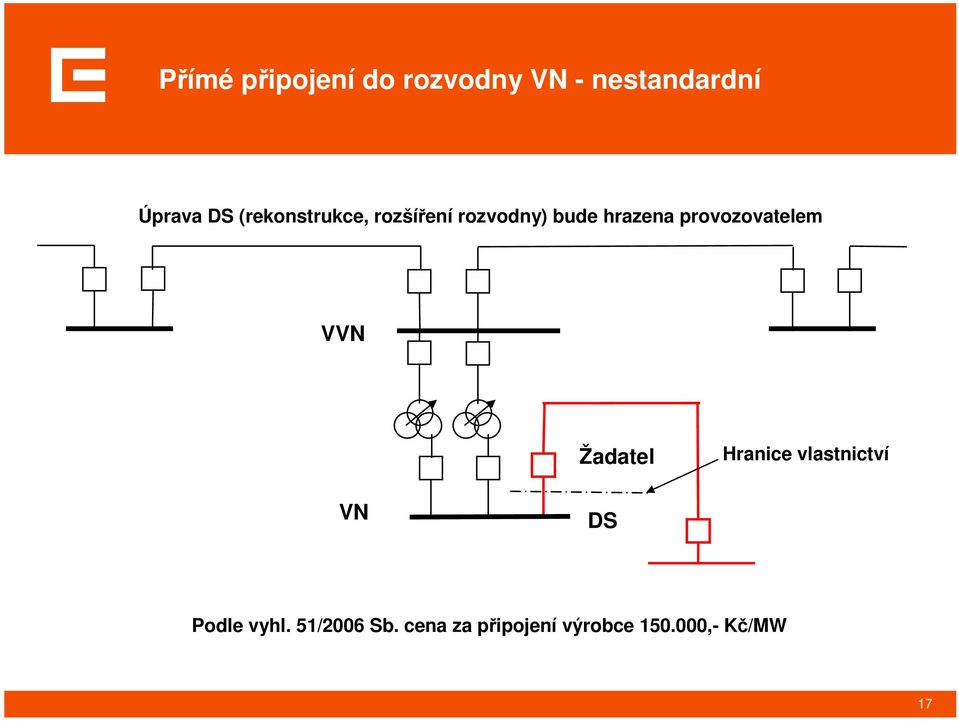

18 Přímé připojení do rozvodny VN - nestandardní Úprava DS (rekonstrukce, rozšíření rozvodny) bude hrazena provozovatelem VVN Žadatel Hranice vlastnictví VN DS Podle vyhl. 51/2006 Sb. cena za připojení výrobce ,- Kč/MW 17

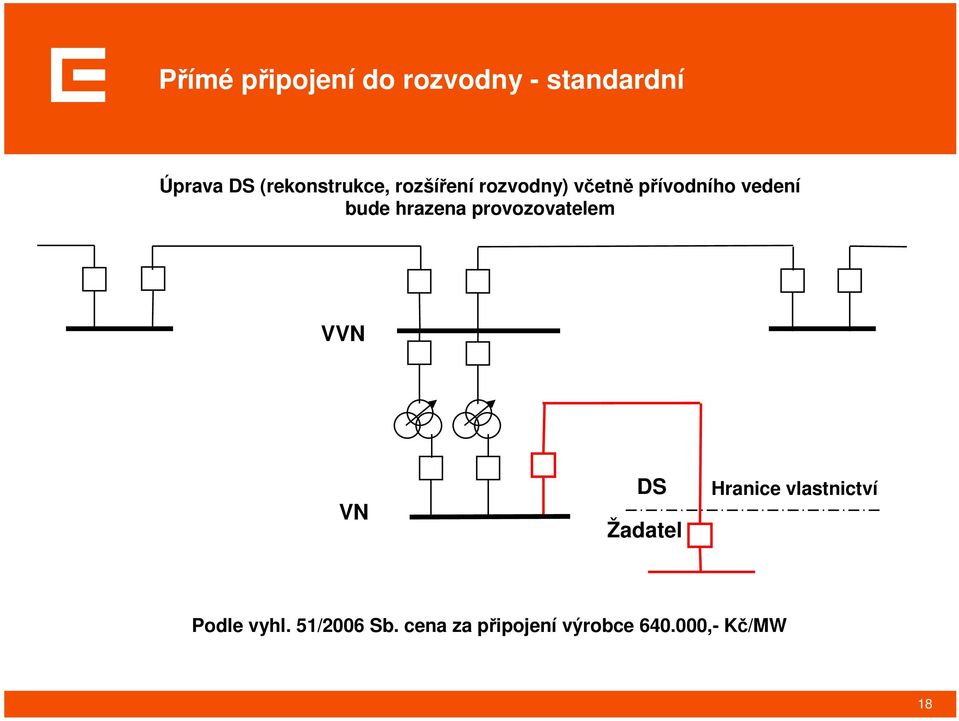

19 Přímé připojení do rozvodny - standardní Úprava DS (rekonstrukce, rozšíření rozvodny) včetně přívodního vedení bude hrazena provozovatelem VVN VN DS Žadatel Hranice vlastnictví Podle vyhl. 51/2006 Sb. cena za připojení výrobce ,- Kč/MW 18

20 Současný stav vyřizovaných žádostí o výrobny Žádosti o připojení výroben Celkem 11 GW 1,5 5,7 3,8 Zamítnuto Povoleno V řešení V řešení znamená : zpracovává se studie připojitelnosti odkladná časová podmínka na posílení DS probíhá diskuse s investorem o snížení výkonu 19

21 Kategorie a počty povolených žádostí o výrobny Počet povolených žádostí o připojení výroben do 5kW do 10kW do 100kW do 1MW do 10MW 10MW a více Komentář: OZE tvoří cca 95% žádostí 20

22 Oblasti s omezenou nebo vyčerpanou možností připojování zdrojů 21

23 Situace k roku 2013 povolené a zamítnuté výrobny 22

24 Fakta nebo poplašná zpráva? Uvedené údaje jsou fakta Evidované v informačním systému DS Lze doložit výpočty Studie jak vlastní, tak externích subjektů Některé investorské projekty jsou nereálné Dochází k blokacím reálných projektů nereálnými Zpřísňujeme pravidla prodlužování stanovisek Větší zatažení stavebních úřadů Omezení přenositelnosti stanovisek na třetí osoby 23

25 Děkuji za pozornost
