1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník CZ.1.07/1.5.00/ VY_32_INOVACE_H.2.20 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Elektrotechnika 2ME Anotace Metodický pokyn Zhotoveno květen 2012 Elektrické stroje netočivé - transformátory Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky. Po výkladu následuje zpětnovazební test a individuální vyhledání odpovědí pro řešení samostatné úlohy pomocí internetu a zpětná kontrola dataprojektorem

2 Význam transformátorů při přenosu el. energie V energetice se transformátory využívají pro bezztrátový přenos el. energie z elektráren až ke spotřebiteli pomoci vysokých a velmi vysokých napětí Čím větší výkony se přenášejí, tím vyššího napětí je zapotřebí. Dnes se z velkých elektráren rozvádí energie napětím 110 kv. Velká střediska výroby energie a velká střediska spotřeby jsou spojena tzv. magistrálou 220 kv a některá z nich jsou ještě připojena k tzv. nadřazené síti 400 kv. Sdružené napětí primárních sítí v ČR je 35 nebo 22 kv Díky transformaci nahoru je možné hospodárný přenos elektrické energie, vyrobené v elektrárně, na velké vzdálenosti do místa spotřeby při vysokém napětí a malém proudu; tedy při malých ztrátách

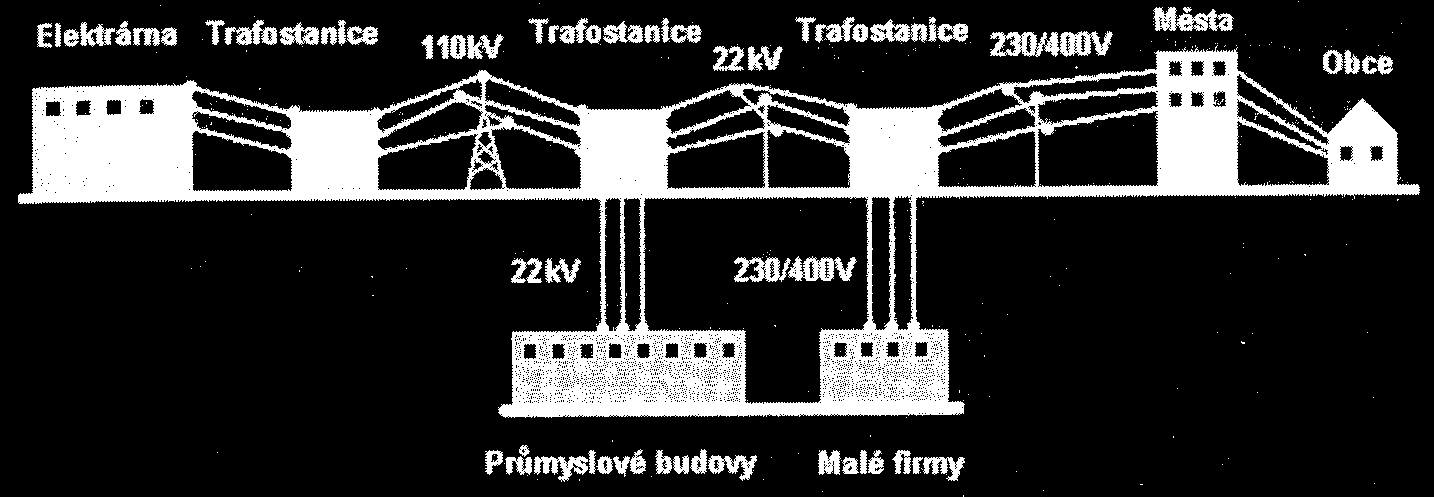

3 Rozvod elektrické energie Elektrárny vyrábějí trojfázový střídavý proud o napětí řádově několik tisíc voltů. Pro přenos na velké vzdálenosti se toto napětí přímo v elektrárně transformuje na VVN (velmi vysoké napětí) 110 kv, 220 kv nebo 400 kv. Nadzemními vedeními jsou jednotlivé elektrárny připojeny do rozvodné sítě Rozvodná síť zajišťuje: přenos na velké vzdálenosti při napětí 400kV a 220kV distribuci elektrické energie k jednotlivým spotřebitelům * Spojovacím prvkem mezi přenosovou a distribuční částí, rozvodné sítě jsou transformační stanice (trafostanice)

4

5 V současnosti je rozvod elektrické energie je samozřejmě pod neustálým dohledem dispečerů, kterým významnou měrou napomáhá výpočetní technika se stále dokonalejšími programy Z jednoho místa tak lze kontrolovat a řídit celý distribuční systém elektrické energie Nedílnou součástí distribuce el.energie jsou výkonové transformátory

6 Ukázky distribučních transformátorů Řez distribučním trafem

7 Test K čemu se využívají transformátory v energetice? 2. Proč se transformuje před přenosem na velké vzdálenosti napětí na VN a VVN? 3. Co je to distribuční transformátor? 4. Načrtněte zjednodušené schéma přenosu el. proudu z elektrárny do průmyslových budov, firem, měst a obcí; zakreslete trafostanice a připište dílčí napěťové úrovně

8 Opakování Samostatná práce Vyhledejte pomocí internetu alespoň dvě firmy nabízející ve svém sortimentu distribuční transformátory. Uveďte parametry nabízených transformátorů a stručně popište k čemu mají sloužit Řešení: DUMY - VY_32_ INOVACE_H.2.20 str. 2 6
