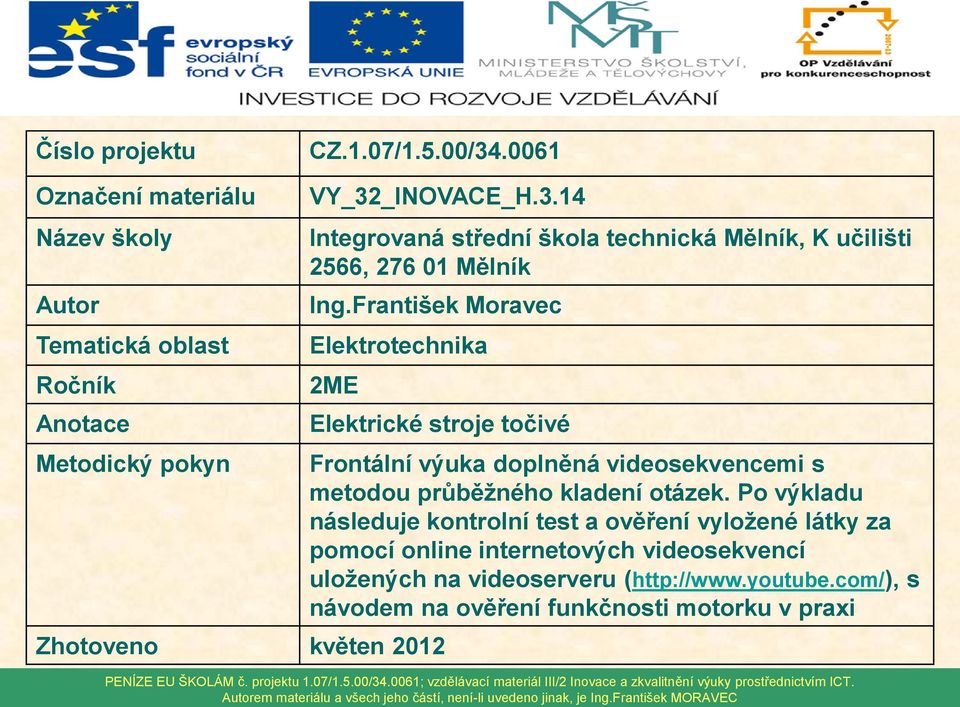

1 ISŠT Mělník Číslo projektu CZ.1.07/1.5.00/ Označení materiálu Název školy Autor Tematická oblast Ročník Anotace Metodický pokyn VY_32_INOVACE_H.3.14 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Elektrotechnika 2ME Elektrické stroje točivé Zhotoveno květen 2012 Frontální výuka doplněná videosekvencemi s metodou průběžného kladení otázek. Po výkladu následuje kontrolní test a ověření vyložené látky za pomocí online internetových videosekvencí uložených na videoserveru ( s návodem na ověření funkčnosti motorku v praxi

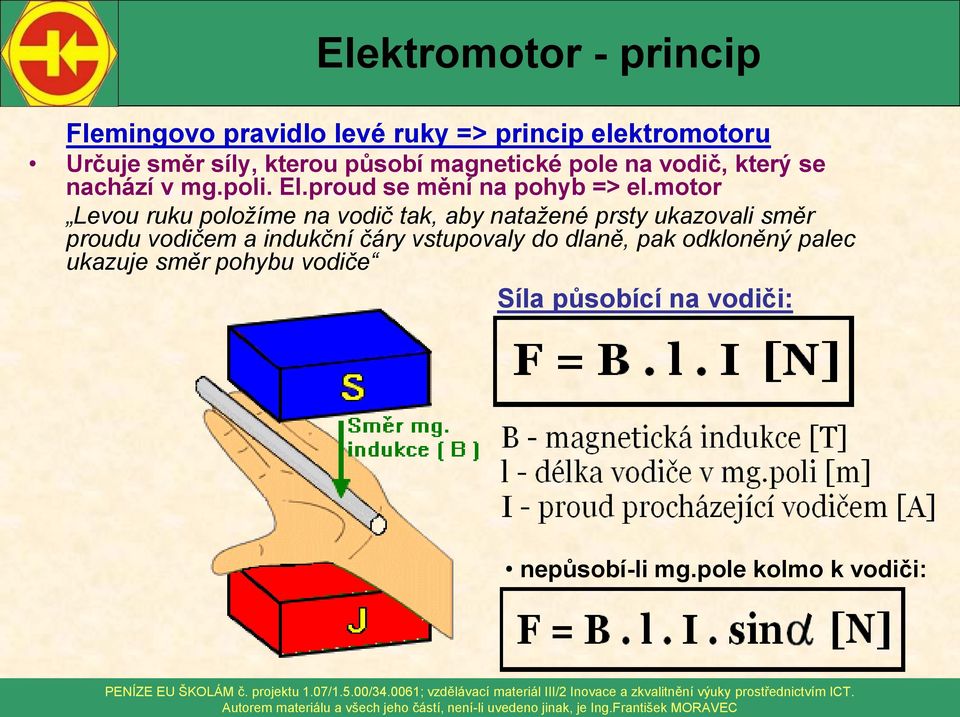

2 Flemingovo pravidlo levé ruky => princip elektromotoru Určuje směr síly, kterou působí magnetické pole na vodič, který se nachází v mg.poli. El.proud se mění na pohyb => el.motor Levou ruku položíme na vodič tak, aby natažené prsty ukazovali směr proudu vodičem a indukční čáry vstupovaly do dlaně, pak odkloněný palec ukazuje směr pohybu vodiče Síla působící na vodiči: nepůsobí-li mg.pole kolmo k vodiči:

3

4 Základním princip elektromotorů: Pokud vodičem (cívkou) protéká el.proud dochází, podle Flemingova pravidla levé ruky, k jeho (jejímu) namagnetování a následnému vychýlení (pohybu) sílou F, vzhledem k okolnímu mg.poli. Obvykle se jedná o pohyb rotační. F I

5 Elektromotor princip a konstrukce zařízení měnící elektrickou energii v mechanickou (je to elektromechanický měnič energie) je založen na pohybu vodičů s proudem (rotoru) v magnetickém poli, které vytváří proud ve vinutí statoru vinutí bývá rozložené a skládá se z cívek založených v drážkách po obvodu vzduchové mezery mezi statorem a rotorem; nebo ve formě cívek nasunutých na vzniklých pólech rozmístěných po obvodě vzduchové mezery Hlavní části elektromotoru stator je pevný a bývá jím obvykle vnější část rotor pohybuje se (otáčí se); jeho hřídel je usazena v ložiskách * mezi statorem a rotorem je vzduchová mezera

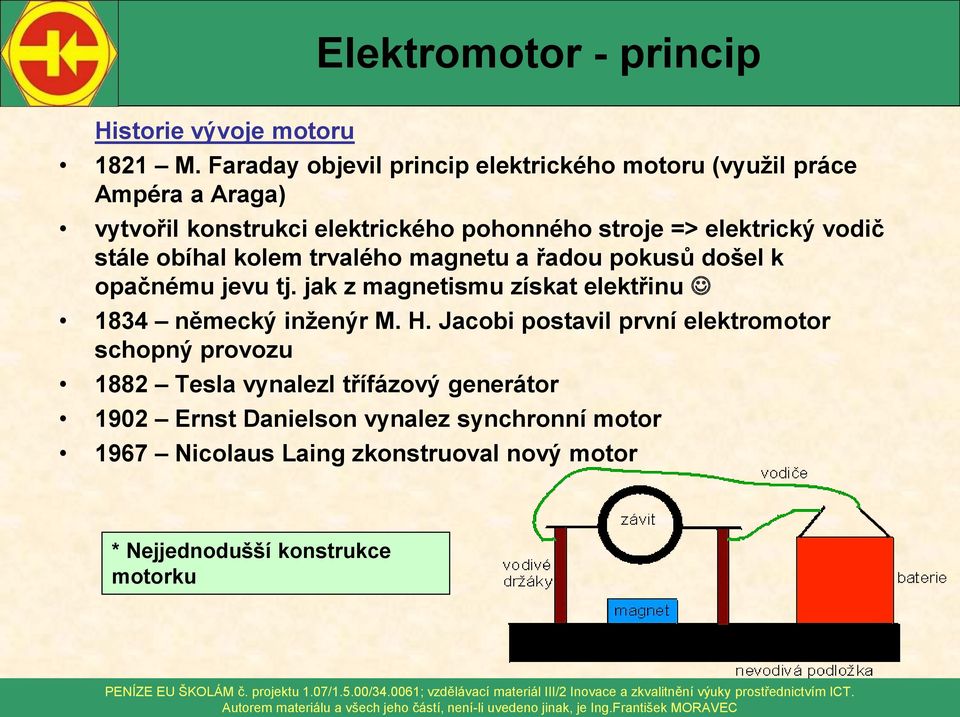

6 Historie vývoje motoru 1821 M. Faraday objevil princip elektrického motoru (využil práce Ampéra a Araga) vytvořil konstrukci elektrického pohonného stroje => elektrický vodič stále obíhal kolem trvalého magnetu a řadou pokusů došel k opačnému jevu tj. jak z magnetismu získat elektřinu 1834 německý inženýr M. H. Jacobi postavil první elektromotor schopný provozu 1882 Tesla vynalezl třífázový generátor 1902 Ernst Danielson vynalez synchronní motor 1967 Nicolaus Laing zkonstruoval nový motor * Nejjednodušší konstrukce motorku

7 Ukázka konstrukce nejjednoduššího elektromotorku

8 Test Popište jak zní Flemingovo pravidlo levé ruky a který el.stroj pracuje na jeho principu? 2. Napište vztah pro výpočet síly, kterou je vodič vytlačován z mg. pole. Uveďte význam jednotlivých veličin a doplňte i jejich jednotky 3. Vyjmenujte a popište hlavní části elektromotoru a uveďte, jaký mají význam 4. Kdo objevil princip elektromotoru? Řešení: DUMY - VY_32_ INOVACE_H.3.14 str. 2-7

9 Opakování Praktická úloha Ověřte si svoji zručnost a vyrobte si doma podle uvedených návodů na internetových videích jednoduchý elektromotorek Adresy:

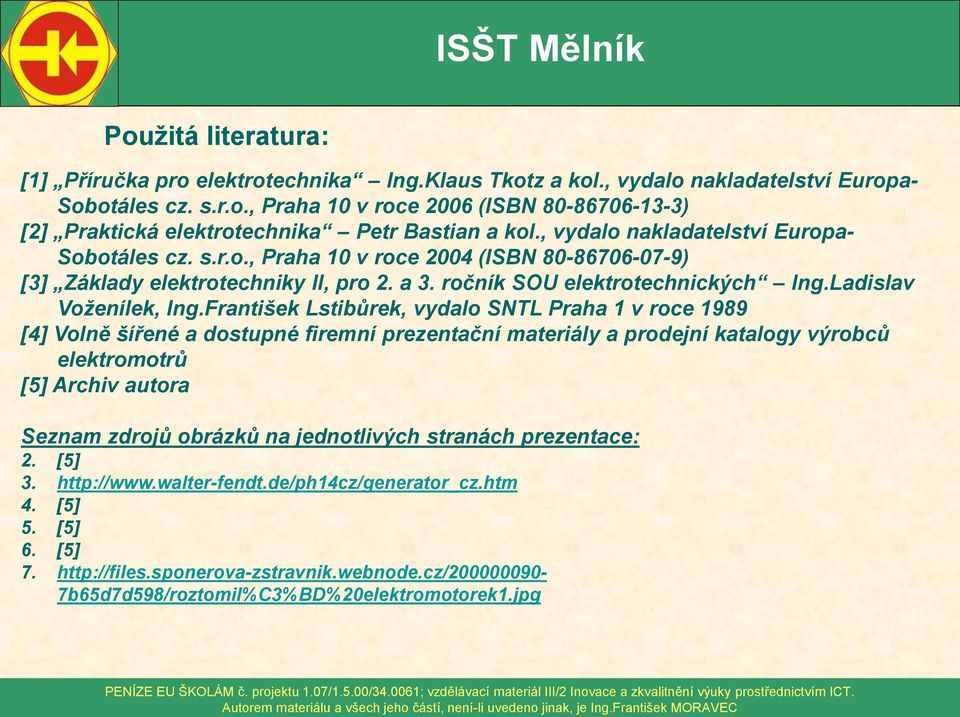

10 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Základy elektrotechniky II, pro 2. a 3. ročník SOU elektrotechnických Ing.Ladislav Voženílek, Ing.František Lstibůrek, vydalo SNTL Praha 1 v roce 1989 [4] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců elektromotrů [5] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. [5] [5] 5. [5] 6. [5] 7.
