Transkript
1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace Metodický pokyn CZ.1.07/1.5.00/ VY_32_ INOVACE_C.3.08 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Základy elektrotechniky 2ME Zesilovače Zhotoveno květen 2012 Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky, po výkladu následuje zpětnovazební test pro ověření a zpevnění vyložené látky
2 Zesilovače II. Tranzistor Proudové zesílení (h 21E ) Zesílení tranzistoru Zesílení u tranzistoru znamená, že malá změna proudu IB v obvodu báze vyvolá velkou změnu proudu IK v obvodu kolektoru Proudový zesilovací činitel h 21E (dříve β) udává velikost zesílení tranzistoru a dosahuje hodnot, podle typu a způsobu zapojení tranzistoru, hodnot několika desítek až stovek Proudový zesilovací činitel (β = h 21 E ) * U unipolárních tranzistorů se počítá napěťové zesílení ( strmost ) Strmost Změna proudu Ik v kolektoru Změna proudu Ib v bázi Změna proudu I D drainu Změna napětí U GS na gate (gate-source)
3 Zesilovače II. Tranzistor Proudové zesílení (h 21E ) Zesílení tranzistoru Proudový zesilovací činitel se často také značí h21e, místo β, a lze jej odečíst z Proudové převodní charakteristiky tranzistoru (II. kvadrant) I CE0 je zbytkový proud tranzistoru, tj. proud protékající kolektorem při odpojené bázi ( I B = 0 ) Protože zbytkový proud I CE0 lze proti hodnotě I C zanedbat ( I CEO < 100 na a I C >> 1 ma ), lze do vztahu pro výpočet proudového zesilovacího činitele h21e zjednodušeně napsat I C I CE0 I C

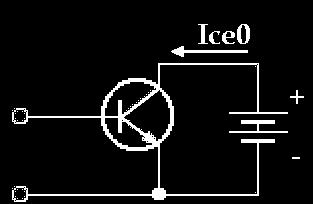

4 Zesilovače II. Tranzistor Zbytkový proud (I CE0 ) Zbytkový proud tranzistoru - I CEO Patří mezi základní stejnosměrné parametry bipolárních tranzistorů a závisí zejména na teplotě polovodiče I CE0 - proud protékající mezi Kolektorem a Emitorem při odpojené bázi Tento proud by byl dosti velký, ale protože v praxi většinou je báze spojena s emitorem přes vstupní odpor (odpor děliče, vstupní transformátor apod.), protéká tranzistorem daleko menší zbytkový proud I CER. K omezení závislosti na teplotě je nutné zajistit stabilizace pracovního bodu tranzistoru
5 Test Co vyjadřuje proudový zesilovací činitel tranzistoru - h 21E a jak se vypočítá? 2. Co vyjadřuje zbytkový proud tranzistoru I CE0 a na čem závisí? Řešení: DUM - VY_32_ INOVACE_C.3.08 str. 2-4
6 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců polovodičových součástek a finálních výrobků [4] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. [4] 3. [4] Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing.František MORAVEC
