1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace CZ.1.07/1.5.00/ VY_32_ INOVACE_C.1.06 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Základy elektrotechniky (ZE) 2ME Elektrické přístroje nn jistící a chránicí Metodický pokyn Zhotoveno květen 2012 Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky, po výkladu následuje zpětnovazební test pro ověření vyložené látky

2 Pojistky přístrojové Použití Používají se k ochraně elektronických přístrojů a spotřební elektroniky před přetížením a zkratem. Proudový rozsah se pohybuje obvykle v rozmezí od desetin do několika ampér Konstrukce držák pojistky tavná vložka hlavice

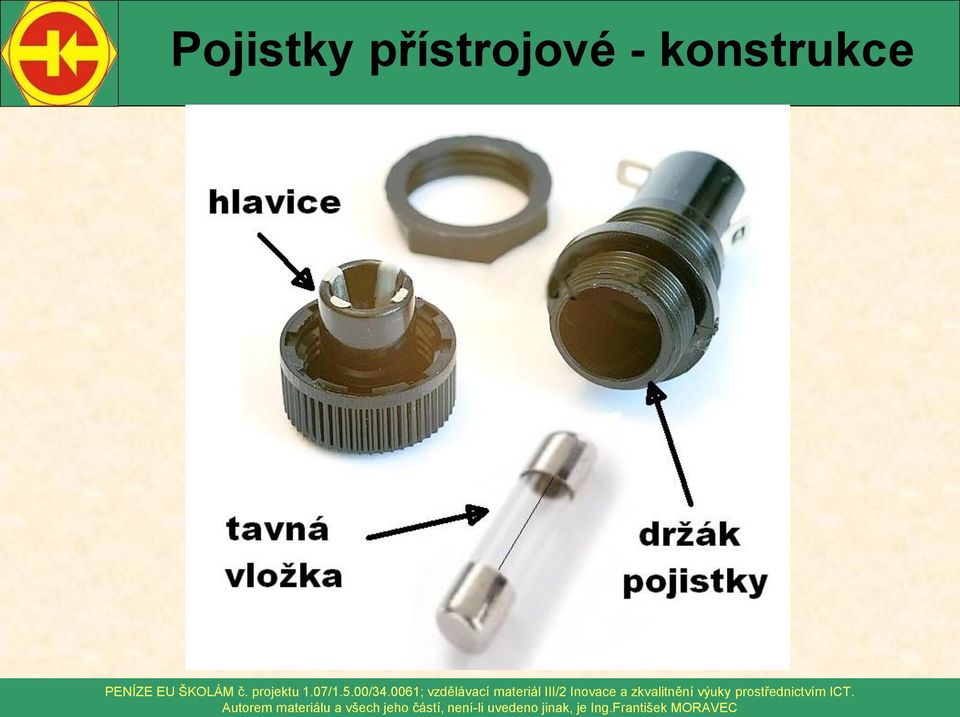

3 Pojistky přístrojové - konstrukce

4 Pojistky přístrojové - konstrukce Tavná vložka trubička ze skla nebo z keramiky s kontaktními čepičkami na koncích, které jsou navzájem propojeny tavným drátem vložky se rozměrově neliší a proto je nutné dodržovat proudovou hodnotu vyraženou na čepičce

5 Pojistky automobilové Použití Nalezneme je v pojistkové skříňce automobilů a jiných dopravních prostředků Konstrukce jsou to malé plastové pojistky se dvěmi nožovými kontakty, které propojuje uvnitř tělesa pojistky tenký tavný drátek (pásek) K rozlišení proudové zatížitelnosti je, mimo číselného popisu, využit opět příslušný barevný kód

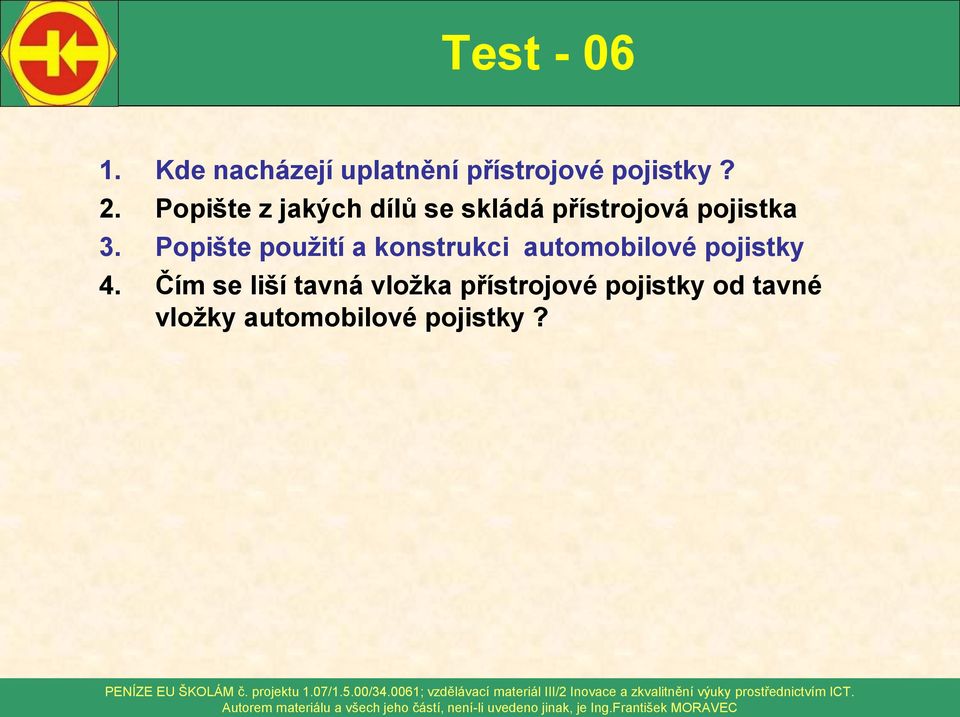

6 Test Kde nacházejí uplatnění přístrojové pojistky? 2. Popište z jakých dílů se skládá přístrojová pojistka 3. Popište použití a konstrukci automobilové pojistky 4. Čím se liší tavná vložka přístrojové pojistky od tavné vložky automobilové pojistky?

7 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa-Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Základy elektrotechniky II, pro 2. a 3. ročník SOU elektrotechnických Ing.Ladislav Voženílek, Ing.František Lstibůrek, vydalo SNTL Praha 1 v roce 1989 [4] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců spínacích a jistících přístrojů [5] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. [5] 3. [5] 4. [2] str.60 obr.přístrojová pojistka, archiv autora 5. [4] [5],
