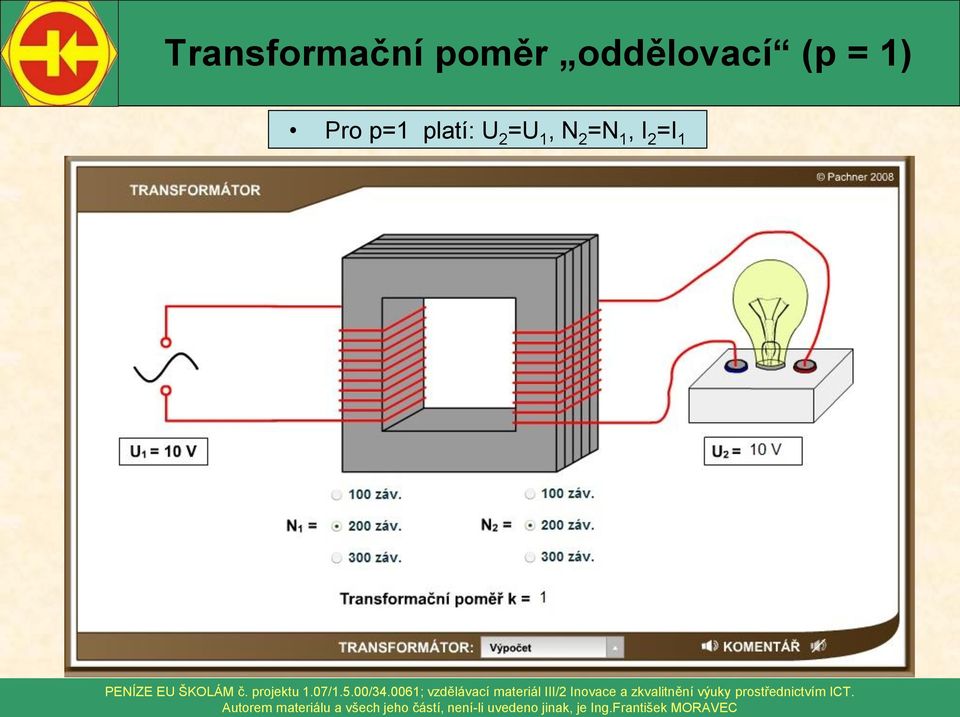

2 Transformační poměr oddělovací (p = 1) Pro p=1 platí: U 2 =U 1, N 2 =N 1, I 2 =I 1

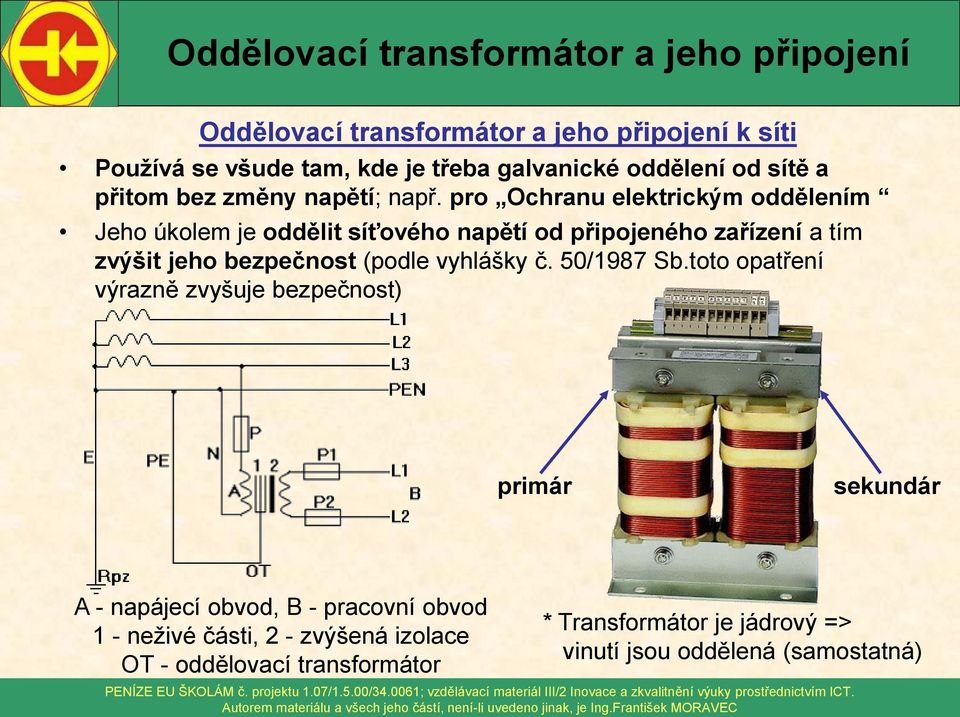

3 Oddělovací transformátor a jeho připojení Oddělovací transformátor a jeho připojení k síti Používá se všude tam, kde je třeba galvanické oddělení od sítě a přitom bez změny napětí; např. pro Ochranu elektrickým oddělením Jeho úkolem je oddělit síťového napětí od připojeného zařízení a tím zvýšit jeho bezpečnost (podle vyhlášky č. 50/1987 Sb.toto opatření výrazně zvyšuje bezpečnost) primár sekundár A - napájecí obvod, B - pracovní obvod 1 - neživé části, 2 - zvýšená izolace OT - oddělovací transformátor * Transformátor je jádrový => vinutí jsou oddělená (samostatná)

4 Princip ochrany elektrického oddělení transformátorem Princip ochrany elektrickým oddělením Díky ochrannému oddělení na živých částech (vodičích apod.) proti zemi nebude žádné napětí; a tedy i v případě průniku poruchového napětí na neživé části (kryty) zařízení nehrozí při dotyku osobám úraz Ochrana elektrickým oddělením při poruše elektrické izolace zamezí přemostění nebezpečného napětí proti zemi nebo proti uzemněným částem lidským tělem (proudový okruh není uzavřen) Živé části odděleného obvodu nesmí být v žádném bodě spojeny s jiným obvodem nebo se zemí => při ochraně elektrickým oddělením se musí věnovat zvýšená pozornost odizolování živých částí obvodu (zejména pohyblivých přívodů) od země! Ochrana elektrickým oddělením se využívá především k vytvoření ochrany základní u individuálních spotřebičů a tam, kde použití ostatních druhů ochran je méně vhodné. Napětí elektricky odděleného obvodu nesmí překročit 500V Setkáme se s ní zejména u ručního elektrotechnického nářadí, které je provedeno v izolační třídě I (vrtačky, brusky apod.), nebo při pracích probíhajících ve vlhkém prostředí, případně u lékařských přístrojů

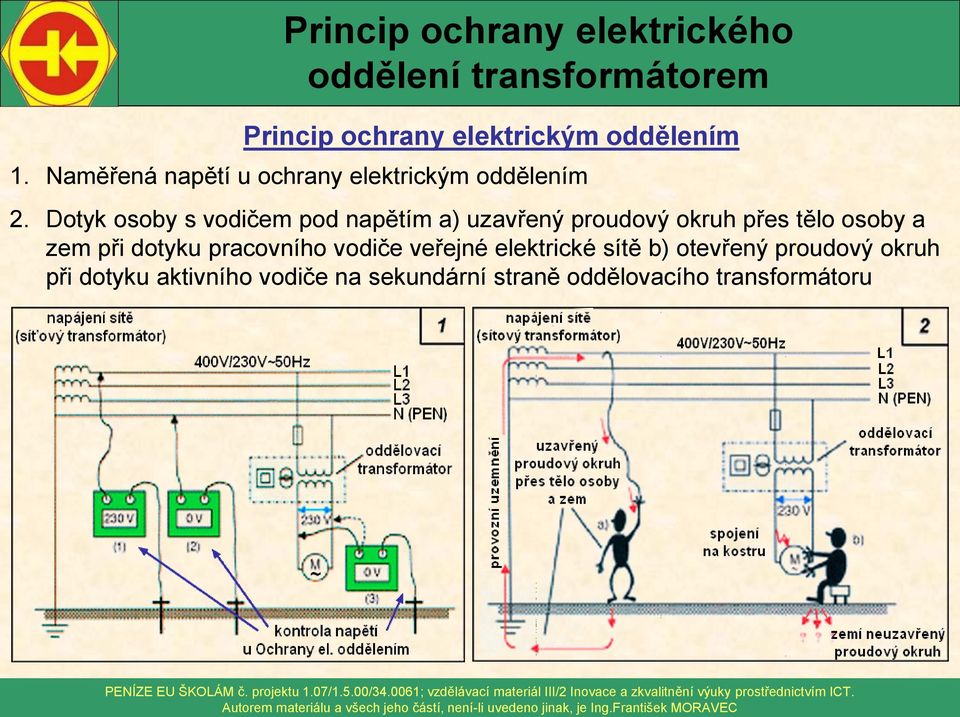

5 Princip ochrany elektrického oddělení transformátorem Princip ochrany elektrickým oddělením 1. Naměřená napětí u ochrany elektrickým oddělením 2. Dotyk osoby s vodičem pod napětím a) uzavřený proudový okruh přes tělo osoby a zem při dotyku pracovního vodiče veřejné elektrické sítě b) otevřený proudový okruh při dotyku aktivního vodiče na sekundární straně oddělovacího transformátoru

6 Test Kde se používá oddělovacího transformátoru a jaký je jeho účel? 2. Liší se u oddělovacího transformátoru velikost výstupního napětí od vstupního? 3. Popiš stručně princip a význam ochrany elektrickým oddělením? 4. Uveďte příklad z praxe, kde se používá ochrana elektrickým oddělením

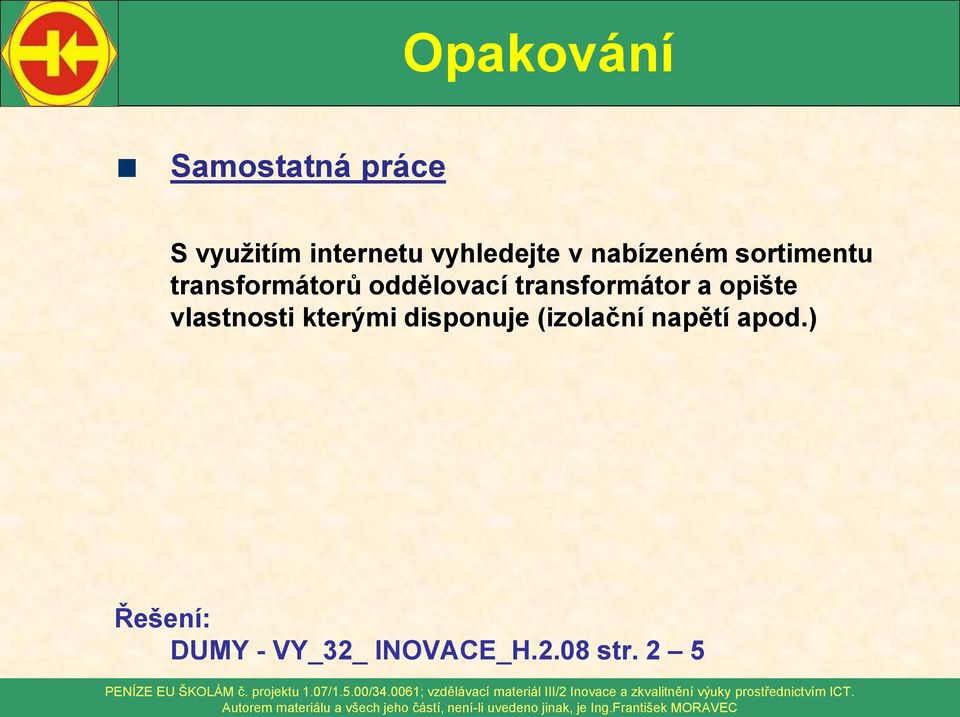

7 Opakování Samostatná práce S využitím internetu vyhledejte v nabízeném sortimentu transformátorů oddělovací transformátor a opište vlastnosti kterými disponuje (izolační napětí apod.) Řešení: DUMY - VY_32_ INOVACE_H.2.08 str. 2 5
