1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace CZ.1.07/1.5.00/ VY_32_ INOVACE_C.3.16 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Základy elektrotechniky 2ME Zesilovače Metodický pokyn Zhotoveno květen 2012 Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky. Po výkladu následuje zpětnovazební test a individuální vyhledání odpovědí pro řešení samostatné úlohy pomocí internetu a zpětná kontrola dataprojektorem

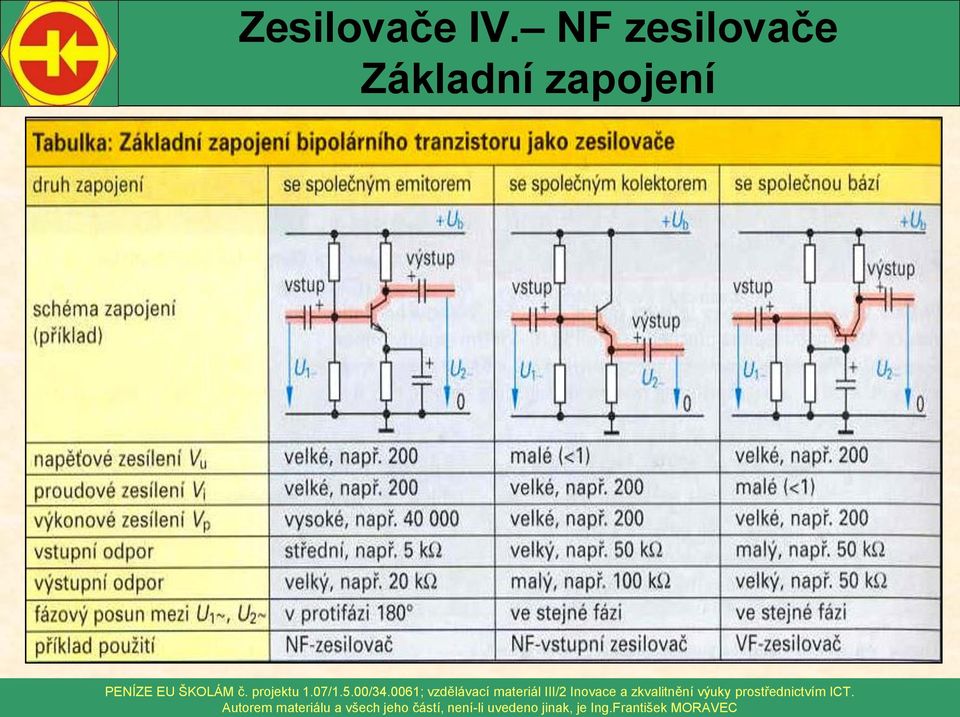

2 Zesilovače IV. NF zesilovače Základní zapojení

3 Zesilovače IV. NF zesilovače Základní zapojení

4 Test Nakreslete a popište vlastnosti tří základních zapojení (SE, SB, SC) bipolárního tranzistoru jako zesilovače 2. Nakreslete zapojení Source, Drain, Gate u FET tranzistoru Řešení: DUM - VY_32_ INOVACE_C.3.16 str. 2, 3

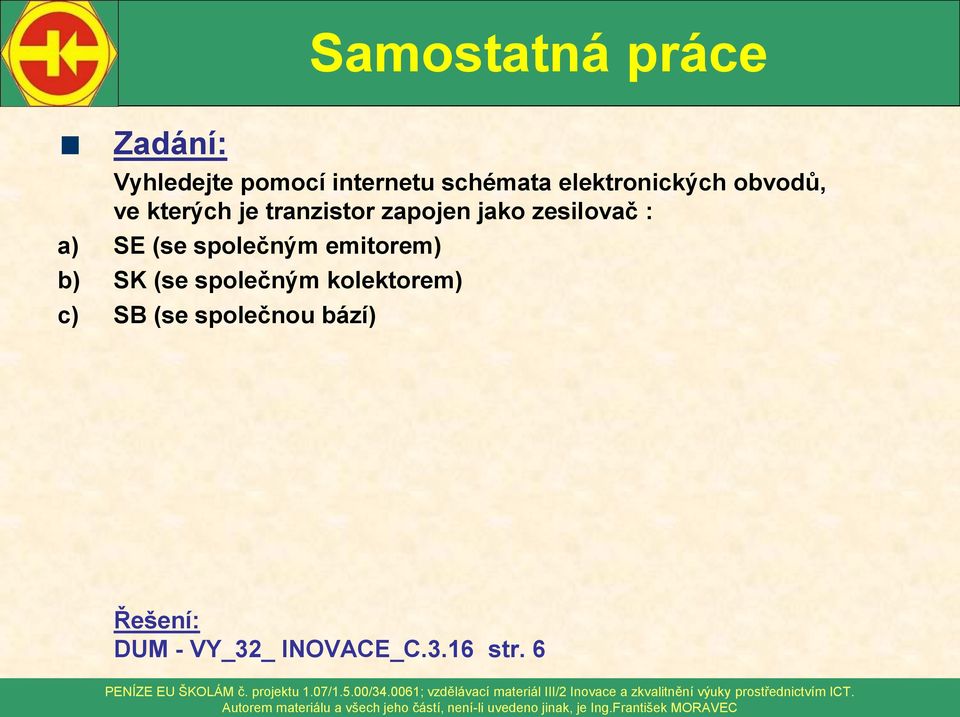

5 Samostatná práce Zadání: Vyhledejte pomocí internetu schémata elektronických obvodů, ve kterých je tranzistor zapojen jako zesilovač : a) SE (se společným emitorem) b) SK (se společným kolektorem) c) SB (se společnou bází) Řešení: DUM - VY_32_ INOVACE_C.3.16 str. 6

6 Samostatná práce Řešení: a) Velkého výkonového zesílení tranzistoru v zapojení SE využívá například obvod pro spínání žárovky, který nalezneme pod prvním odkazem b) Protože má krystalová přenoska velký vnitřní odpor, musí tímto odporem disponovat i vstupní zesilovač gramofonu. Proto je ve schématu pod odkazem využito zapojení zesilovače SC c) Pod níže uvedeným odkazem se nachází schéma přijímače, který ve svém vstupním obvodu využívá tranzistorový zesilovač v zapojení SB. Jeho nízká vstupní impedance umožňuje připojit ke vstupu stíněný kabel o impedanci pouhých 50Ω

7 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců polovodičových součástek a finálních výrobků [4] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. Příručka pro elektrotechnika str.207 tab.základní zapojení bipolárního tranzistoru jako zesilovače 3. Příručka pro elektrotechnika str.213 tab.parametry zesilovačů s tranzistory FET ve třech základních zapojeních Seznam odkazů pro možné řešení samostatné práce: Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing.František MORAVEC
