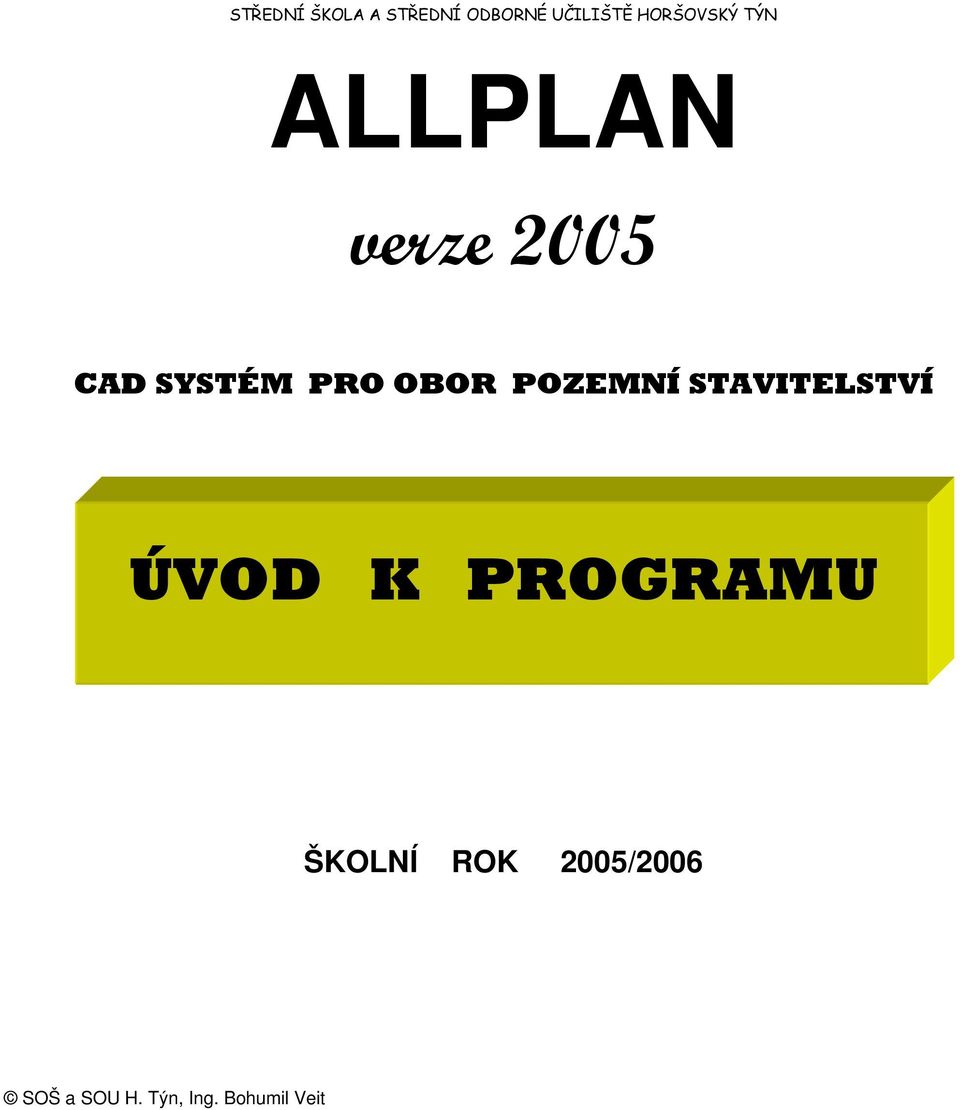

1 STŘEDNÍ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ HORŠOVSKÝ TÝN ALLPLAN verze 2005 CAD SYSTÉM PRO OBOR POZEMNÍ STAVITELSTVÍ ÚVOD K PROGRAMU ŠKOLNÍ ROK 2005/2006 SOŠ a SOU H. Týn, Ing. Bohumil Veit

2 OBSAH 1. ZÁKLADNÍ INFORMACE O PROGRAMU Tvůrce software Dealer a správce programu v České republice Minimální požadavky na PC Firma Nemetschek AG, Műnchen, SRN, firma byla založena před 40 lety, zákazníků na celém světě Firma NEMETSCHEK s.r.o., Praha Intel Pentium III nebo kompatibilní PC, 128 MB RAM, 1 GB volného místa na HDD, jednotka CD-ROM, 3,5 FDD, LPT nebo USB port, grafika 8 MB s rozlišením 1024x768, 15 monitor, myš, OS W98 a vyšší.. Program Allplan je forma CAD systému určeného pro projektanty a architekty. Je plně kompatibilní s programem Auto- CAD. Program vedle obvyklého 2D zobrazení umožňuje také 3D zobrazení a další funkce. CAD = Computer Aided Drafting = počítačem podporované kreslení typu 2D. 2D = dvojdimenzionální zobrazení = půdorys 3D = trojdimenzionální zobrazení (x-y-z) Zpět do Obsahu 2. STRUKTURA STAVEBNÍHO PROJEKTU PROJEKT Každá projekční akce je v souhrnu projektem (složka, adresář s fóliemi). Projekt v programu Allplan označený jako < > je určen pouze pro zkoušení. VÝKRESY Projekt se člení na výkresy, až 1000 výkresů na jeden projekt. FÓLIE Každý výkres obsahuje až 128 fólií. Fólie je jakoby pauzovací papír na který se kreslí, v tomto programu je to vlastně soubor. Najednou lze mít na obrazovce otevřených až 40 fólií, pro celý projekt lze použít až 6000 fólií.. HLADINY V rámci fólie je možno dále diferencovat (rozčlenit) pomocí hladin, které se kdykoliv mohou vypnou a nejsou tak na obrazovce viditelné. PLÁN Je to pojem označující to, co se bude tisknout, jedná se o kombinaci výkresů a/nebo fólií. V jednom projektu lze založit až 1000 plánů. 2

3 PROJEKT VÝKRESY FÓLIE HLADINY PLÁN 3

4 VZHLED OBRAZOVKY Titulková lišta s názvem programu, výkresu a fólie Horizontální roletové menu Lišta nástrojů STANDARD Lišta nástrojů FORMÁT Základní funkce Architektura Pracovní plocha Osový kříž Ovládací tlačítka OKNO Dialogový řádek Stavový řádek Výpočet skrytých hran, zobrazení řezu, schránka MENU V programu jsou 2 menu: 1. při kliknutí na kreslící plochu 2. při kliknutí na architektonický prvek (stěnu...) DYNAMICKÝ PANEL (neukotvený panel) Tento panel se zobrazí tehdy, když jedna funkce nabízí více možností provedení. Panel je buď plovoucí nebo je umístěn ve stavové liště ( dle nastavení v NÁHLED-PANEL NÁSTROJŮ DYNA- MICKÝ PANEL). MODULOVÁ STAVBA PROGRAMU ALLPLAN Každý modul programu ALLPLAN obsahuje pro speciální úkoly speciální funkce. Přepínání provedeme buď kliknutím pr. tl. myši na prac. ploše = ZMĚNA MODULU nebo tlačítkem CAD navigátoru ve svislé liště. Používáme modul ARCHITEKTURA. 4

5 VYVOLÁNÍ A UKONČENÍ FUNKCÍ Vyvolání funkcí = kliknutí levým tl. myši na ikonu, nebo = dvojklik pr. tl. myši na element, nebo = klávesovými zkratkami, nebo = využitím kontextového menu, nebo = pomocí menu Ukončení funkcí = kl. Esc., nebo = klik pr. tl. myši na panely ikon, nebo = vyvoláme jinou funkci. Často se využívá: dvojklik levým tl. myši na volné pracovní ploše pro vyvolání menu VÝBĚR VÝKRESU A FÓLIE, totéž Ctrl+O dvojklik levým tl. myši na elementu pro vyvolání dialogu nastavení elementu dvojklik pravým tl. myši na volné pracovní ploše pro vyvolání menu HLADINA dvojklik prostř. tl. myši = zobrazit vše, co je na fólii nakresleno, totéž F5 podržené prostř. tl. myši pro pohyb elementu na ploše klávesa F4 pro zobrazení animačního okna celého modelu 3D klávesa F1 pro vyvolání interaktivní nápovědy Ctrl+A vybrat vše Ctrl+C, Ctrl+V, Ctrl+X pro práce se schránkou Ctrl+G celá obrazovka Ctrl+H horizontální kóty Ctrl+J vertikální kóty Ctrl+P tisknout Ctrl+S uložit aktuální stav fólie Ctrl+T horizontální text Ctrl+W konstrukce stěn Ctrl+Z o krok zpět F10/F9 zvětšit/zmenšit pohled F8 překreslení obrazovky Shift+šipka zrychlení otáčení animovaného elementu Alt+F4 ukončení programu ALLPLAN. UKLÁDÁNÍ PRÁCE V SOUBORU = automaticky, nebo = ručně (SOUBOR-ULOŽIT nebo ikona diskety ). K ukládání dojde vždy, když přecházíme na jinou fólii, výkres, plán nebo projekt a pak po splnění nastavení v EXTRA-NASTAVENÍ-VŠEOBECNÉ NASTAVENÍ- karta OSTATNÍ. Interval se vztahuje na počet vyvolaných funkcí, NE ZA UPLYNULOU DOBU!!! STANOVENÍ A MODIFIKACE TLOUŠŤKY PERA, TYPU A BARVY ČÁRY Základní nastavení je ve FORMÁTu. Změna již nakresleného elementu se provádí pomocí ikony v základním svislém panelu MODIFIKACE OBECNÝCH VLASTNOSTÍ (ikona s obr. tužky), nebo v kontextovém menu OBECNÉ VLASTNOSTI-FORMÁT. 5

6 PŘESNÉ KRESLENÍ Délky a souřadnice se zadávají v dialogovém řádku ve skutečné délce elementu. Dialogový řádek umožňuje matematické operace jako kalkulačka. Úplná kalkulačka se vyvolá NÁ- STROJE-KALKULAČKA. Úhlové kroky se zadávají v dynamickém panelu. Pomocí inteligentního kurzoru lze lehce zachytit požadovaný bod. Vzhled kurzoru nastavíme v NÁSTROJE-NASTAVENÍ-VŠEOBECNÉ NASTAVENÍ ZADÁVÁNÍ OSOVÝ KŘÍŽ. Možnosti zobrazování inteligentního kurzoru nastavíme po spuštění funkce např. Čára nebo Stěna, pr. tl. myši na prázdné pracovní ploše, položka NASTAVENÍ PRO ZADÁVÁNÍ BODU: Vlastní zachytávání provedeme levým tl. myši nad elementem po zobrazení žádaného kurzoru. Funkce pravítka = Při hledání průsečíku u nezarovnaných bodů se při hledání průsečíku se stisknutým Ctrl zobrazují pomocné čáry a poté průsečík: VÝPLŇ PLOCH ŠRAFOVÁNÍM, VZOREM, NEBO FILLINGEM (BARVOU) Jakýkoliv element nebo volnou plochu doplníme výplní pomocí VYTVOŘIT-KONSTRUKCE-... Pro modifikaci již dříve vyplněných ploch použijeme menu po kliknutí pr. tl. myši na element MODI- FIKACE... nebo v menu ZMĚNIT KONSTRUKCE - MODIFIKACE... Pro každé šrafování lze nastavit, zda odstup šraf zůstane stejný nebo se bude měnit se vztažným měřítkem. Nastavení se provede na 2 místech = 1. při vytváření šraf. plochy ve vlastnostech šrafování VYTVOŘIT-KONSTRUKCE- ŠRAFOVÁNÍ 2. v NÁSTROJE-DEFINICE- ŠRAFOVÁNÍ zadáme v posl. okénku měřítko, pro které nastavený odstup platí. POZOR = po změně nastavení se všechny již vyšrafované plochy změní!. Optimální je zde zadat pro měřítko odstupu čar číslo 1 a v definici šrafur zatrhnout ZACHOVAT SHODNĚ V PLÁNU. Pak vždy zůstane odstup šraf shodný nezávisle na měřítku. 6

7 SYMBOLY A OBJEKTY Symbol je vždy několik konstrukčních elementů v jediném prvku, který je uložen jako soubor v určitém souboru = knihovně: Objekty jsou inteligentní symboly, jejichž zobrazení závisí na zvoleném vztažném měřítku a zvolené projekci. Objekt je složen z několika fólií. 1:20 1:100 Zobrazení v prostoru: ORGANIZACE PROJEKTU Stromová struktura projektů a složek Stromová struktura Složky a dokumenty obsažené v levé části Náhled. Ovládáme kl. +,-, nebo tahem levého tl. myši Správa dat se provádí pomocí položky SOUBOR-PROJECTPILOT = správa slouží ke kopírování, přesun, mazání, přejmenování projektů, fólií, symbolů... Kopírování a přesun označených dokumentů provedeme pomocí Drag & Drop (metodou táhni a pusť). Kurzor s + kopíruje, kurzor s přesouvá (při přesunu držíme Shift), kursor s znamená, že ve složce pod ukazatelem myši se vytvoří odkaz na dokument (např. při přiřazení fólie k výkresu), kurzor s = dokument nelze připojit. Umístění šipky pravého tl. myši na názvu projektu ve stromové struktuře vyvolá kontextové menu projektu, u výkresů a plánů se objeví kontextové menu výkresu. VYUŽITÍ HLADIN Jedná se o další volitelné členění v rámci fólií. Lze je zapínat/vypínat. Každý element při kreslení získá automaticky určitou hladinu (pokud je nastaveno v dialogu Hladin AUTOMATICKÝ VÝBĚR HLA- DINY PŘI VOLBĚ FUNKCE. Jinak se nastaví standardní hladina). 7

8 Volba HLADINY se provede v menu FORMÁT nebo dvojklikem pr. tl. myši na ploše. Každá hladina má nastavení pera, typu čáry a barvu čáry buď automaticky podle posledního nastavení, nebo je převzetí atributů hladiny vypnuto. Projekční kanceláře zpravidla využijí na jedno podlaží 1 fólii (1 soubor) a v rámci fólie se pak člení jednotlivé skupiny elementů (otvory, kóty, texty ) pomocí hladin. Tento princip umožní plné využití automatických funkcí programu, např. asociativního kótování apod. Dále se nerozšiřuje objem dat projektu (při každé fólii vzniká další soubor s velkým objemem dat). VYTVOŘENÍ NOVÉHO PROJEKTU 1. V programu ALLPLAN 2005 zvolíme menu SOUBOR-PROJECTPILOT/SPRÁVA- SOU- BOR NOVÝ PROJEKT. Zde vložíme název nového projektu, pak nastavíme cesty všude na KANCELÁŘ a Označení na Funkční využití ploch. Nastavení znamená, že data budeme čerpat ze zdrojů Kanceláře, ale případné jejich změny v nastavení se promítnou pouze v tomto projektu. (Ve stromové struktuře projektů máme cvičný projekt < >, který zde vždy musí být a náš nový projekt. Nepotřebné projekty mažeme pr. tl. myši.) PROJECTPILOT uzavřeme. 2. v Allplanu jsme v našem novém projektu. Zde je potřeba v něm vytvořit nový (nové) výkres (výkresy). Provedeme to v menu SOUBOR-OTEVŘÍT A AKTIVOVAT. V projektu jsou programem vytvořené fólie. Fólie odstraníme (vybrat levým tl. myši se Shiftem a pak pr. tl. myši ebo po pr. tl. myši všechny vybrat a Del.). Zůstane pouze nesmazatelný výkres <BEZ VÝ- KRESU>. Ikonou zvolíme VYTVOŘIT VÝKRES a zadáme jeho název. 3. Do výkresu vložíme několik fólií (po otevření pravé poloviny okna VÝBĚR VÝKRESU A FÓLIE) přetažením myší. Okno můžeme uzavřít až po vybrání některé fólie jako aktivní: 4. Pro snazší orientaci se zpravidla používá tato struktura čísel fólií: Fólie od 1 do 99 = zákl. inf. o projektu (situace, osový systém, rozložení plánu) od 100 do 999 = začínají úrovně podlaží od 1000 do 1999 = pohledy a řezy od 2000 = výkresy detailů. 1. nastavení tloušťky čáry, barvy a typu čáry a definic čar je v menu FORMÁT 2. nastavení kurzoru = osový kříž = NASTAVENÍ-VŠEOBECNÉ NASTAVENÍ-ZADÁVÁNÍ- OSOVÝ KŘÍŽ-malý, barva, 3D kříž. 3. ve stavovém řádku nastavíme měřítko výkresu a délkovou jednotku. HELP NÁPOVĚDA Nápověda programu ALLPLAN 2005 dává tyto možnosti: 8

9 Tooltip = jakmile umístíme ukazatel myši nad jakoukoliv ikonu (tlačítko, volbu), objeví se nápověda, krátký popis funkce. Klávesa F1 = po stisku F1 se objeví nápověda k té funkci, kterou máme zapnutou Přímá nápověda = Shift + F1 = u ukazatele myši se objeví otazník. Kamkoliv klikneme, objeví se k vybranému tématu přísl. nápověda (ikona je pod menu) Menu NÁPOVĚDA = zvolíme-li Obsah a index, objeví se komplexní nápověda s jejím rejstříkem, obsahem a možností vyhledávat. SOUŘADNICOVÝ SYSTÉM A SMĚR OTÁČENÍ ÚHLŮ V SW ALLPLAN y + α + x - x - α - y PRÁCE SE VZTAŽNÝM BODEM Když se například vsazuje otvor do stěny nebo se připojuje příčka k obvodové stěně, klikneme po výběru funkce pr.tl. myši na stěnu, a to v blízkosti bodu, u kterého má začínat nový element. Nyní se nabídne v dialogovém řádku vzdálenost k nejblíže nalezenému vztažnému bodu (např. začátek stěny nebo roh stěny, strana otvoru). Vztažný bod se zobrazí pomocí šipky v barvě pomocné konstrukce, bod, na který jsme kliknuli a u kterého má začínat nový element, je reprezentován čtvercem v barvě pomocné konstrukce. Hrot šipky ukazuje na bod, na který jsme kliknuli. Pro přesnou konstrukci není potřebné se trefit nitkovým křížem přesně na bod, u kterého má element začínat: přesnou hodnotu zadáme jednoduše v dialogovém řádku. Obr.: Zadání architektonických elementů pomocí vztažných bodů A Vztažný bod, hrot šipky směřuje k počátečnímu bodu nového elementu B Počáteční bod nového elementu, umístěn kliknutím na stěnu (Allplan nabízí vždy nejblíže umístěný vztažný bod) d Vzdálenost ke vztažnému bodu, zobrazená v dialogovém řádku Vzdálenost ke vztažnému bodu můžeme využít následujícím způsobem: Převezmeme hodnotu v dialogovém řádku stisknutím klávesy ENTER. 9

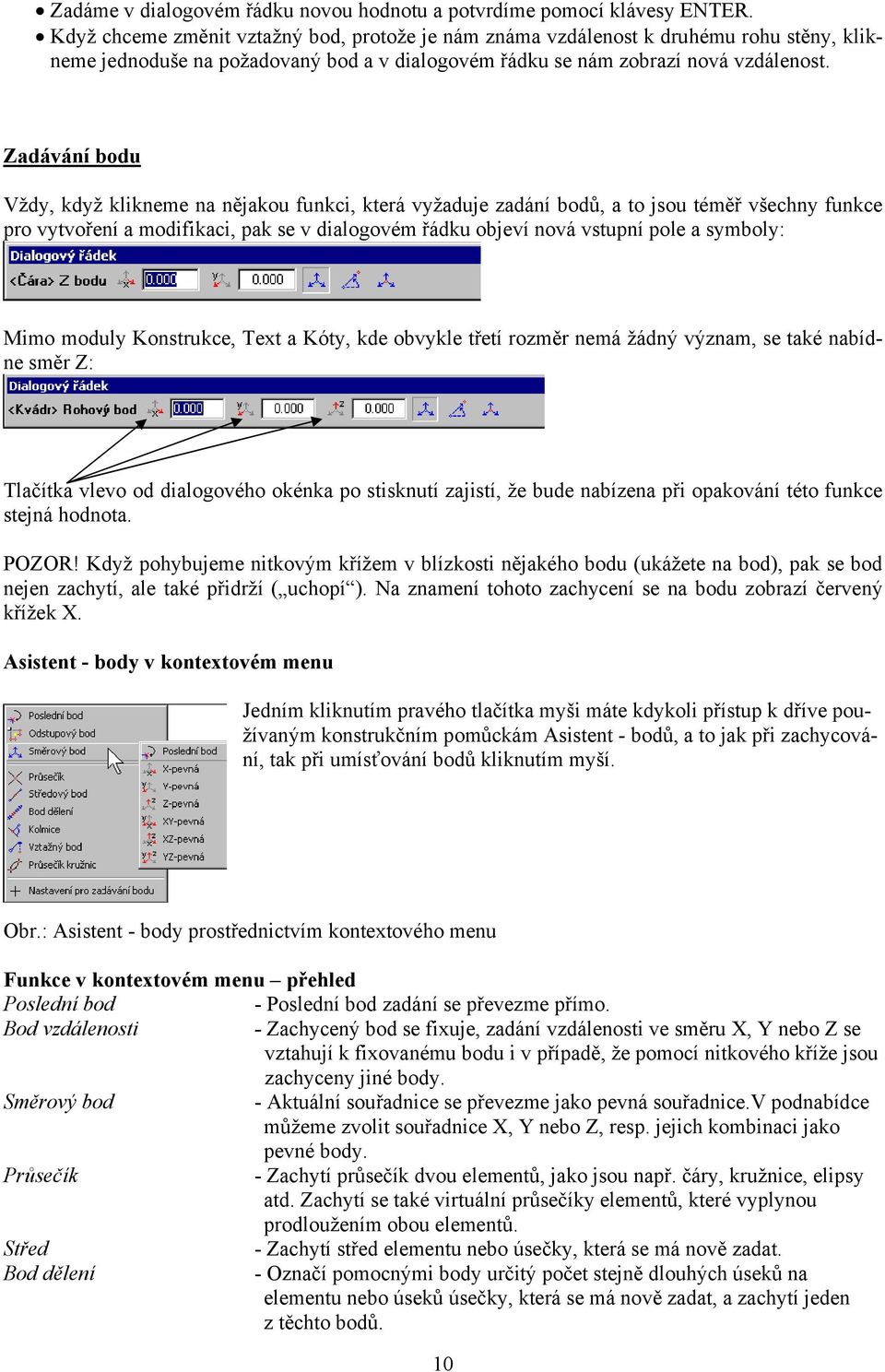

10 Zadáme v dialogovém řádku novou hodnotu a potvrdíme pomocí klávesy ENTER. Když chceme změnit vztažný bod, protože je nám známa vzdálenost k druhému rohu stěny, klikneme jednoduše na požadovaný bod a v dialogovém řádku se nám zobrazí nová vzdálenost. Zadávání bodu Vždy, když klikneme na nějakou funkci, která vyžaduje zadání bodů, a to jsou téměř všechny funkce pro vytvoření a modifikaci, pak se v dialogovém řádku objeví nová vstupní pole a symboly: Mimo moduly Konstrukce, Text a Kóty, kde obvykle třetí rozměr nemá žádný význam, se také nabídne směr Z: Tlačítka vlevo od dialogového okénka po stisknutí zajistí, že bude nabízena při opakování této funkce stejná hodnota. POZOR! Když pohybujeme nitkovým křížem v blízkosti nějakého bodu (ukážete na bod), pak se bod nejen zachytí, ale také přidrží ( uchopí ). Na znamení tohoto zachycení se na bodu zobrazí červený křížek X. Asistent - body v kontextovém menu Jedním kliknutím pravého tlačítka myši máte kdykoli přístup k dříve používaným konstrukčním pomůckám Asistent - bodů, a to jak při zachycování, tak při umísťování bodů kliknutím myší. Obr.: Asistent - body prostřednictvím kontextového menu Funkce v kontextovém menu přehled Poslední bod - Poslední bod zadání se převezme přímo. Bod vzdálenosti - Zachycený bod se fixuje, zadání vzdálenosti ve směru X, Y nebo Z se vztahují k fixovanému bodu i v případě, že pomocí nitkového kříže jsou zachyceny jiné body. Směrový bod - Aktuální souřadnice se převezme jako pevná souřadnice.v podnabídce můžeme zvolit souřadnice X, Y nebo Z, resp. jejich kombinaci jako pevné body. Průsečík - Zachytí průsečík dvou elementů, jako jsou např. čáry, kružnice, elipsy atd. Zachytí se také virtuální průsečíky elementů, které vyplynou prodloužením obou elementů. Střed - Zachytí střed elementu nebo úsečky, která se má nově zadat. Bod dělení - Označí pomocnými body určitý počet stejně dlouhých úseků na elementu nebo úseků úsečky, která se má nově zadat, a zachytí jeden z těchto bodů. 10

11 Pata kolmice Vztažný bod Průsečík dvou kružnic Definice symbolu bodu Možnosti zadávání bodu - Zachytí patu kolmice na nějaký element tak, že se spustí kolmice z libovolného bodu na element nebo na prodloužení elementu. Jako element můžeme použít čáry, polygony, spliny, kružnice, elipsy atd. - Zachytí bod na nějakém elementu, který má přesnou vzdálenost ke vztažnému bodu. Jako vztažný bod se používá buď koncový bod elementu nebo se zadá libovolně. - Zachytí bod, který vyplyne z průsečíku dvou kružnic, které se mají nově zadat. - U funkcí Rozdělení elementu, Staničení elementů a Spuštění kolmice v bodě staničení můžeme provést nastavení definice bodu. Můžeme nastavit symbol pro zobrazení bodu (pro jednotlivé elementy) a také řídicí číslo bodu a pořadové číslo bodu. - Zde můžeme v dialogu nastavit, které body se hledají a které pomocné funkce jsou pro usnadnění zadání k dispozici. Můžeme také zapnout inteligentní kurzor, to znamená, že se nám již během pohybu kurzoru zobrazí informace o typu bodu, který se zachycuje. Mimoto zde můžeme provést přednastavení pro Zadávání bodu
