Flamco. Automat pro udrz ování tlaku s c erpadly, odplyn ováním, dopln ováním D1/D2. Návod k montáz i. 2002, Flamco

Transkript

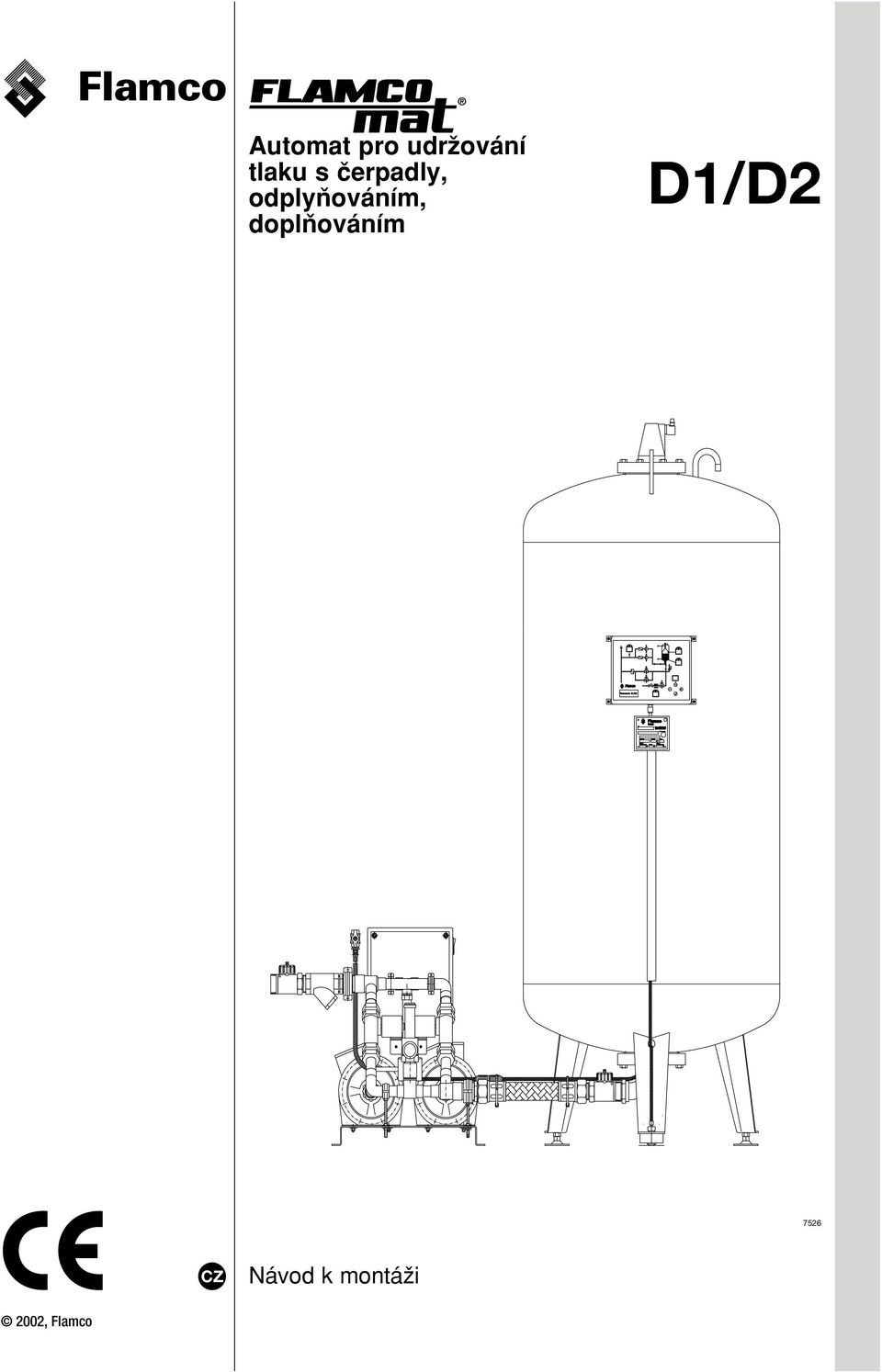

1 Automat pro udrz ování tlaku s c erpadly, odplyn ováním, dopln ováním D1/D CZ Návod k montáz i 2002, Flamco

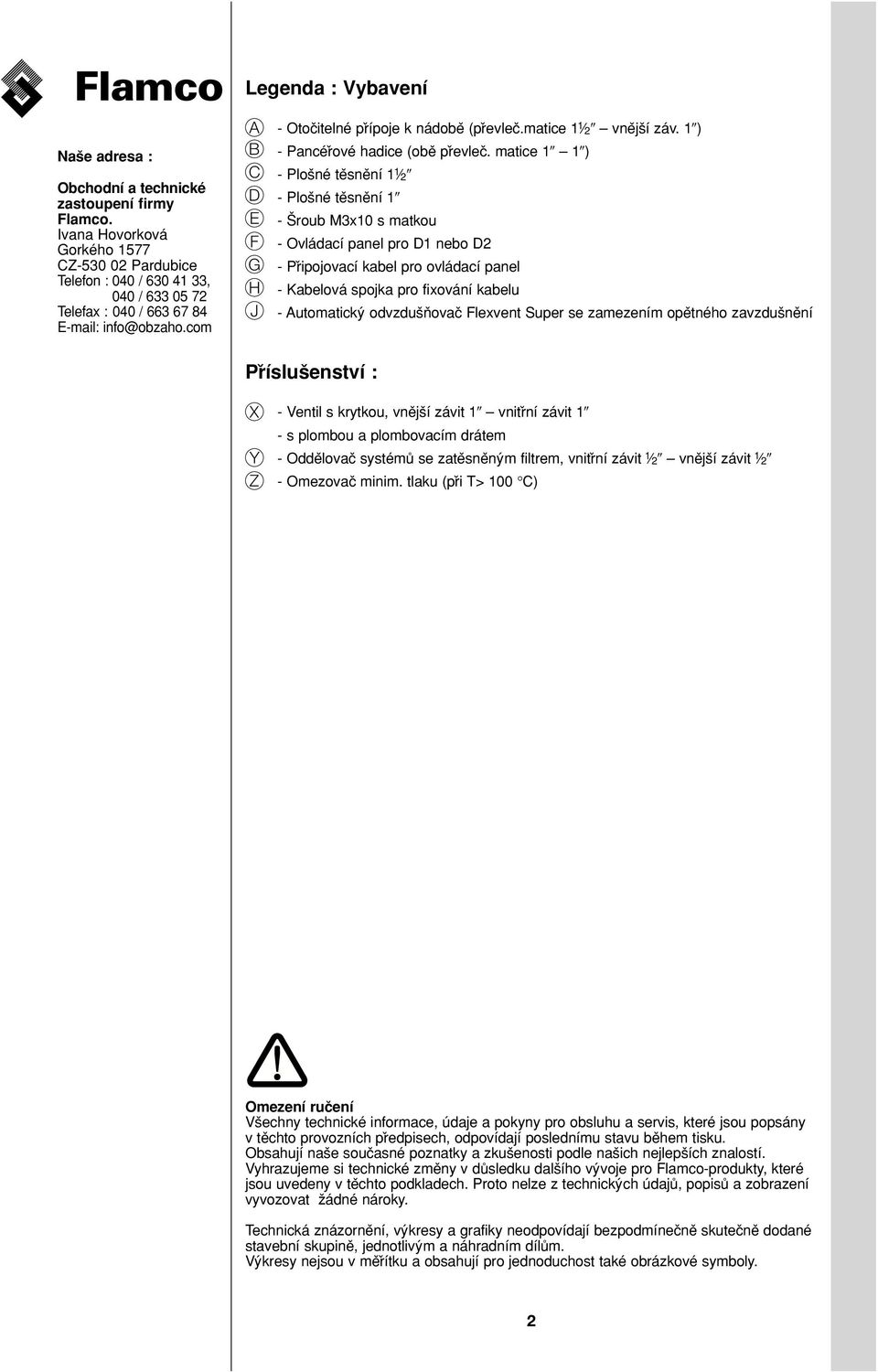

2 Nas e adresa : Obchodní a technické zastoupení firmy Flamco. Ivana Hovorková Gorkého 1577 CZ Pardubice Telefon : 040 / , 040 / Telefax : 040 / info@obzaho.com Legenda : Vybavení A B C D E F G H J - Otoc itelné pr ípoje k nádobe (pr evlec.matice 1!/2 vne js í záv. 1 ) - Pancér ové hadice (obe pr evlec. matice 1 1 ) - Plos né te sne ní 1!/2 - Plos né te sne ní 1 - Sµroub M3x10 s matkou - Ovládací panel pro D1 nebo D2 - Pr ipojovací kabel pro ovládací panel - Kabelová spojka pro fixování kabelu - Automaticky odvzdus n ovac Flexvent Super se zamezením ope tného zavzdus ne ní Pr íslus enství : X Y Z - Ventil s krytkou, vne js í závit 1 vnitr ní závit 1 - s plombou a plombovacím drátem - Odde lovac systému se zate sne ny m filtrem, vnitr ní závit!/2 vne js í závit!/2 - Omezovac minim. tlaku (pr i T> 100 C) Omezení ruc ení Vs echny technické informace, údaje a pokyny pro obsluhu a servis, které jsou popsány v te chto provozních pr edpisech, odpovídají poslednímu stavu be hem tisku. Obsahují nas e souc asné poznatky a zkus enosti podle nas ich nejleps ích znalostí. Vyhrazujeme si technické zme ny v du sledku dals ího vy voje pro Flamco-produkty, které jsou uvedeny v te chto podkladech. Proto nelze z technicky ch údaju, popisu a zobrazení vyvozovat z ádné nároky. Technická znázorne ní, vy kresy a grafiky neodpovídají bezpodmínec ne skutec ne dodané stavební skupine, jednotlivy m a náhradním dílu m. Vy kresy nejsou v me r ítku a obsahují pro jednoduchost také obrázkové symboly. 2

3 Flamco Cµerpadlovy agregát D1 / D2 s pr ipojením k nádobe Pr ed zac átkem montáz e pr ekontrolujte podle balicího listu, zda je vybavení kompletní 1. Díl namontujte a otevr ete jednou otác kou c ervenou krytku 2. Nádobu ustavte; dbejte na volny prostor (H) 3. Nádobu do 1000 l pr es vyś kove nastavitelné nohy pone kud naklopte a 4. Odstran te ochranu proti pos kození be hem transportu 5. Nádobu opatrne postavte! Nádoby pr es 1000 l, pr es vyś kove nastavitelny s roub na me r icí noze; odstran te ochranu proti pos kození be hem transportu. Vodováha s minim. délkou 1 metr H 65 cm do 1600 litru H 100 cm pr es 1600 litru J H 7560 Kontrola : Tlakovy díl me r icí nohy musí stát volne Du lez ité : Nádobu nikdy neposunujte bez ochrany proti pos kození be hem transportu nebo nezate z ujte nárazove me r icí nohu! 90 o 6. Nádobu pr esne svisle vyrovnejte pomocí vodováhy, kterou pr iloz íte na válcovy díl plás te (pr iloz it vz dy o 90 ) 7. Cµerpadlovy agregát ustavte ve stejné úrovni jako nádobu 8. Nádobu a c erpadlovy agregát hydraulicky propojte Pr ipojení c erpadla Pr evlec ná matice 11 /2 " " Vnitr ní závit 1 /4 1 " Vne js í závit 1 /4 X Pr ipojení magnetického ventilu Upozorne ní : Pr ipojení c erpadla spojte pouze s pr ipojením c erpadla na nádobe a pr epous te cí pr ipojení magnetického ventilu spojte pouze s pr ipojením magnetického ventilu na nádobe! Popr ípade na míste otoc te pr írubu u nádoby, aby nedos lo k pr ekr íz ení hadic! Pr ipojení c erpadla Pr ipojení magnetického ventilu 3

4 Flamco Cµerpadlovy agregát D1 / D2 s pr ipojením k nádobe 7561 V otopné soustave musí by t automat Flamcomat pr ipojen na tom míste k vratneḿu potrubí, ve kterém nemají vliv z ádné jiné hydraulické tlaky! (napr. anuloidy, rozde lení síte atd.) 9. Cµerpadlovy agregát hydraulicky propojte - expanzní potrubí pr ipojte vhodne na zpe tné potrubí - pru me r expanzního potrubí pr es 15 m délky zvolte minimálne o jednu dimenzi vys s í - pr ipojení pevného potrubí na c erpadlovy agregát proved te bez jakéhokoliv pnutí Pevné potrubí Tlaková strana k soustave min. DN 32 Pevné potrubí Pr epous te cí strana od soustavy min. DN 32 minimálne 1 metr Zpe tné potrubí Vnitr ní závit 1 /2 10. Pr ipojení dopln ování bez odde lovac e systému - ohy bací rádius hadice u dopln ování min. 50 mm - dopln ovací hadice nesmí by t zatíz ená tahem, nesmí by t zmác knutá, pr ítoc ny tlak nesmí by t vys s í nez 10 bar Trubka není souc ástí dodávky, nutno provést na míste 10.1 Pr ipojení dopln ování s odde lovac em systému - odde lovac systému s pr edr azenyḿ filtrem pr ipojte horizontálne - filtr by me l by t uzavíratelny " (vyḿe na filtru / c is te ní filtru) Odpadní potrubí HT-trubka DN 50 (není souc ástí dodávky, nutno provést na míste ) 11. V pr ípade, z e chybí podlahová vpust, pr ipojte pojistny ventil (vyśtup : vnitr ní 1 závit /4 ) pr es trychtyŕ na odpadní potrubí! 4

5 Cµerpadlovy agregát D1 / D2 s pr ipojením k nádobe Ovládací panel upevne te na nádobe 13. Ovládací panel elektricky pr ipojte 14. Senzor plnicího stavu propojte s ovládáním (Kabel je pevne pr ipojen k ovládání) 15. Propojovací kabel upevne te pomocí kabelovyćh spojek na hadice 16. Proved te uzemne ní pro potenciální vyrovnání na upevn ovacím svorníku ovládání (dle VDE : M6x15) Zaruc te instalaci odbornyḿ personálem pro elektrické instalace! 17. Pr ipojení k elektrické síti není souc ástí dodávky, je nutno provést na míste - viz pr iloz ené schéma svorkovnice - kabel pr ipojte na míste : 3x 1,5 pro 1x 230V/50Hz/N/Pe dle VDE a místních pr edpisu pro elektrické instalace - pouz ijte kabel pro Pg 13,5 Pr íkon / Jis te ní D1-1,6 kw / 16 A D2-2,3 kw / 16 A 2 5

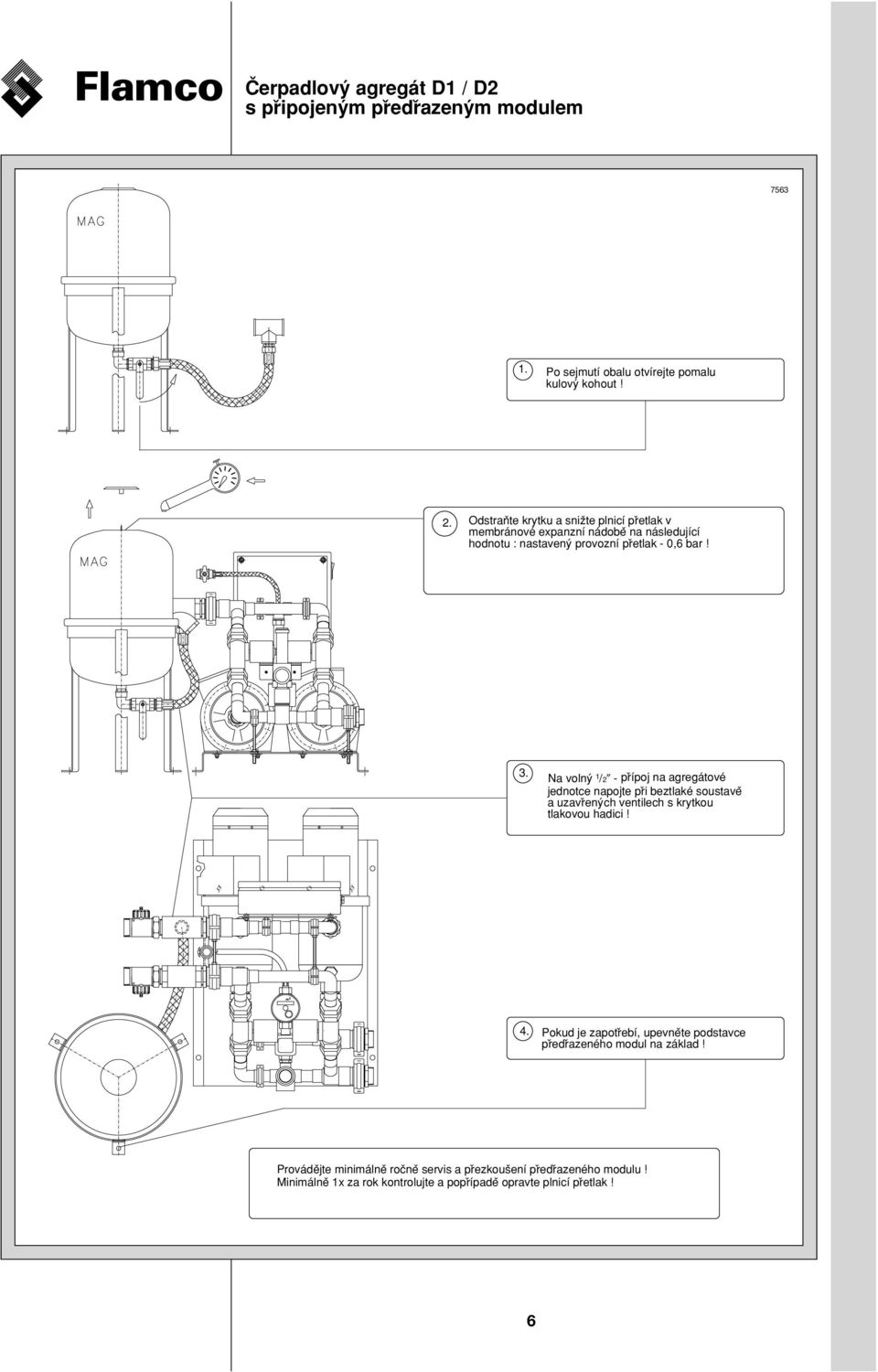

6 Cµerpadlovy agregát D1 / D2 s pr ipojeny m pr edr azeny m modulem Po sejmutí obalu otvírejte pomalu kulovy kohout! 2. Odstran te krytku a sniz te plnicí pr etlak v membránové expanzní na dobe na následující hodnotu : nastaveny provozní pr etlak - 0,6 bar! 3. Na volny 1/2 - pr ípoj na agregátové jednotce napojte pr i beztlaké soustave a uzavr enyćh ventilech s krytkou tlakovou hadici! 4. Pokud je zapotr ebí, upevne te podstavce pr edr azeného modul na základ! Prováde jte minimálne roc ne servis a pr ezkous ení pr edr azeného modulu! Minimálne 1x za rok kontrolujte a popr ípade opravte plnicí pr etlak! 6

7 Pr ipojení pr ídavny ch nádob Pr íklad : Cµerpadlovy agregát D1 / D2 s pr ipojením na základní nádobu a více pr ídavny ch nádob 7564 Upozorne ní : Pr ipojení c erpadla spojte pouze s pr ipojením c erpadla na nádobe a pr epous te cí pr ipojení magnetického ventilu spojte pouze s pr ipojením magnetického ventilu na nádobe! Popr ípade na míste otoc te pr írubu u nádoby, aby nedos lo k pr ekr íz ení hadic! Pr ídavná nádoba 3 Pouz ijte kulové kohouty s krytkou (lze je objednat jako pr íslus enství) Pru me r M1 / M2 = min. 1 u : D1 / D2 = min. 1 1 / 4 System????? Cµerpadlovy agregát Pr ídavná nádoba 2 Základní nádoba Rozvodné potrubí není souc ástí dodávky a je nutno je provést pr ímo na míste Pru me ry rozde lovacího potrubí odpovídají min. pru me ru pr ipojení agregátu : M1 / M2 = min. 1 D1 / D2 = min. 1 1 / 4 Základní nádobu se senzorem plnicího stavu a pancér ové hadice umíste te pokud moz no do str edu pr ídavnyćh nádob! <1m Pokud je zapotr ebí kolen k pr ekroc ení jiné trubky, umíste te je do pr epous` te cího vedení (pr ipojení magnetickyćh ventilu ) Pr ídavná nádoba 1 Ventil s krytkou Zvlás tní pr íslus enství u firmy Flamco Pr ídavná nádoba 4 7

8 Flamco 7565 GND 24V K1 B GND A GND 24V GND 24V 24V TK2 WZ WZ TK1 TK1 TK2 S W PE N N P E N P E N P E N P E L DW DW P E PE N z lutá zeleno zelená (1) (2) zelená zelená Pr ipojení ovládacího panelu LIYCY-P 2x2x0,25 Senzor plnicího stavu Senzor tlaku Vodome r Ochrana motoru TK2 Ochrana motoru TK1 Moz nost zatíz ení : 250 V AC do 1A 24 V DC do 1A Vyśtup poruch bezpotenciálovy kontakt Ventil dopln ování H05VV-F3G0,75 Ventil 2 H05VV-F3G0,75 Ventil 1 H05VV-F3G0,75 2 (2x1,5mm ) pro 230V/50Hz-hez H05VV-F3G1,5 H05VV-F5G1,5 H05VV-F5G1,5 Omezovac min. tlaku Dopln ování (1x230V(50Hz)/N/PE) Ochranny vodic - skr ín ka Cµerpadlo 2 Cµerpadlo 1 (3x1,5mm 2 ) Poloha kontaktu nespojeno nepr ipojeno z vyŕoby zu stává : Dopln ování ; Vyśtup poruch (bezpotentiálovy kontakt) nepr ipojeno zu stává u Flamcomatu M1/M2; Ventil 2; Pumpe 2, TK 2 (termicky kontakt) Interní pojistky Pr íkon Flamcomat Jis te ní napájení (externí) Typ M1 0,85 kw 16 A pr emoste no z vyŕoby min.db; svorka 5 a 6 s 1x1,5 mm ; Izolace c erno-bílá Vodome r se pr ipojí podle objednávky pr íslus enství! 2 Cµerpadla kaz dé po 10A Magnetické ventily dohromady 1A Elektronika primárne 315mA Elektronika sekundárne 630mA (není znázorne no) 16 A 16 A 16 A M2 1,2 kw D1 1,6 kw D2 2,3 kw Práce na jednotce elektrického napájení smí prováde t pouze personál s povolením pro elektrické instalace! Pr i práci na instalaci je nutno dbát na pr edpisy VDE a místní elektrické pr edpisy! Práce na otevr eném dílu elektrického napájení se musí prováde t pouze bez nape tí v ovládání! 8
