Prohlášení o shod! Podle zákona!. 22/1997 Sb. V platném zn"ní a Na#ízení vlády!. 163/2002 Sb. Ve zn"ní na#ízení vlády!. 312/2005

Transkript

1

2

3

4

5 Prohlášení o shod! Podle zákona!. 22/1997 Sb. V platném zn"ní a Na#ízení vlády!. 163/2002 Sb. Ve zn"ní na#ízení vlády!. 312/2005 Výrobce : Balkony,s.r.o., I O:! prohlašuje a potvrzuje na svou výlu!nou odpov"dnost, že výrobek Rámové a bezrámové zasklívání lodžií - systém HART". Varianty: Standard, Klima, Komfort, Komfort ESG Byla provedena shoda dle norem: EN EN ISO EN 573-3, s mechanickými vlastnostmi podle EN EN až 3 Chemické složení EN Technické dodací p#edpisy EN až 9 Mezní úchylky rozm"r$ a tvar$ EN 515 Hliník a slitiny hliníku výrobky tvá#ené- ozna!ování stav$, Slitiny hliníku AlMgSi Tepeln" tvrzené sodnovápenatok#emi!ité sklo provedená shoda dle na#ízení vlády!. 178/1997 ve zn"ní na#ízení vlády!. 81/1999 Sb. s následnou technickou specifikací :%SN EN (2001) Balkony,s.r.o. Karel Hart jednatel

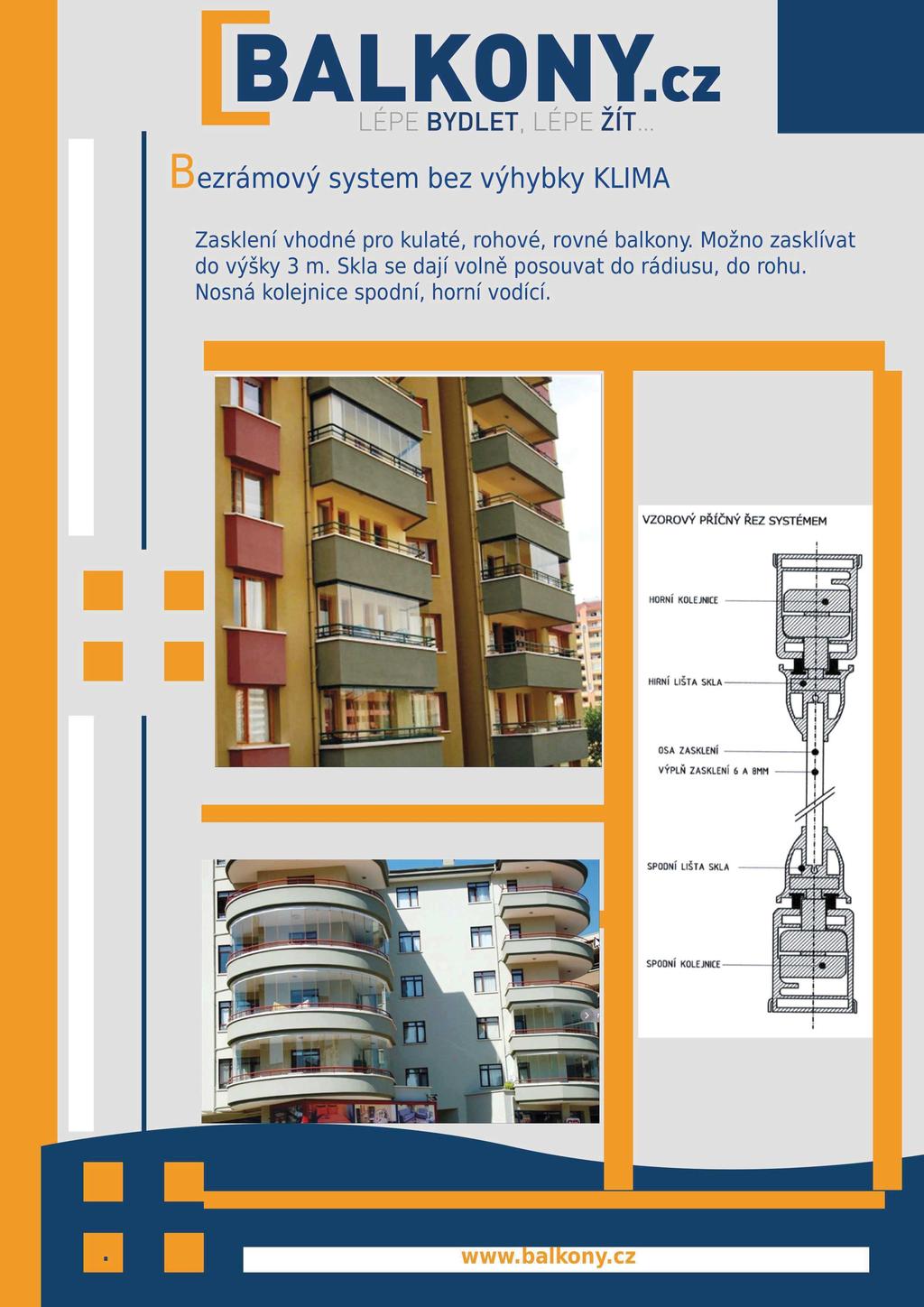

6 Zasklívací systém lodžií z posuvných bezrámových a otoných sklenných dílc Klima, Standart Balkony,s.r.o. Praha IO: Výrobce Tel./fax: Technická zpráva Zasklívací systém z bezpenostního tvrzeného skla RESTEX tloušky 6 mm a 8mm / výrobce Isotherm Kaplice,s.r.o./ a hliníkových profil pro zasklení lodžií dom všech typ. Systém lze použít pro lodžie rovné, rohové a lodžie jednostrann i oboustrann ásten pedsunuté. Hlavní výhodou je použití pi zasklení lodžií plkulatých, kulatých. Dále je možné zasklít stavební otvor do výšky 3 m. Nevhodné pro zasklívání klasických balkon zcela pedsunutých, kde není možné uchytit horní pojezdovou kolejnici ve stropním panelu. Mezi výhody patí snadné a bezpené mytí skel. Neovlivuje architektonický vzhled budovy, krátká doba montáže, dlouhá životnost Staticky nenarušuje stávající stavební konstrukce. Z požárního hlediska vyhovuje šíení plamene pro bytové domy. Materiál Sklenné tabule - bezpenostní tvrzené sklo zn. RESTEX tl. 6 mm, hrany zabroušené. spluje základní požadavky podle naízení vlády. 178/1997 Sb., konkretizované harmonizovanou SN a PN a je za podmínek výše uvedeného použití bezpený. Horní a spodní vedení, profily pro posuv a zajištní sklenných tabulí hliníková slitina AlMgSi 0,5, vyrobené dle normy DIN 1725, 1748 a ISO Profil je opaten práškovou vypalovací barvou bílé barvy RAL Délka zasklení, tepelné a zvukové vlastnosti do 4 m pi odsouvání a otáení skel na jednu stranu lodžie výška zasklení - do 3,5 m šíka tabule - cca 550 mm až 720 mm tlouška tabule - 6 mm nebo 8 mm plošná /sklo/ - 15 kg na bžný metr /systém/ - 25 kg.m 2 /pi výšce zasklení 1,5 m/ Tepeln technické a zvukové vlastnosti: snížení spoteby energie na vytápní / provedeny autorizované zkoušky/ cca. o 35 % /souinitel prostupu tepla k = 5,21 Wm -2 k -1 snížení prostupnosti zvuku / provedeny autorizované zkoušky/ cca. o 30 % / R w= 14 db Realizace Systém je ped realizací a montáží pipraven. Vlastní realizace pedstavuje pipevnní horního profilu do stropního prvku lodžie pomocí kotev do beton nebo šroub, nasazení skel a pipevnní spodní nosné kolejnice na zábradlí i do podlahy lodžie. Dále mže se dle pání zákazníka provést celkové zatsnní balkon, tj. zatsnní otvor v zábradlí lodžie. Zateplení spodní ásti zábradlí požární hledisko Konstrukce výplní mezer zábradlí pi zasklení lodžie lze hodnotit z hlediska požární bezpenosti jako svislé konstrukce stny. Pro výpln mezer a zatsnní zábradlí pi zasklení lodžie jsou vhodné deskové materiály a konstrukce. 1. bez nároku na jakoukoliv požární odolnost polykarb. desky, 2. Požární odolnost 30 min, stupe holavosti A - Drátosklo 6 mm - Sádrokartonové systémy Knauf - Stna s kovovou kostrou, oboustrann oplášovaná plechy ocelovými i hliníkovými válcovanými za tepla i za studena o jmenovité tloušce nejmén 0,8 mm, prostor uvnit píky vyplnn neholavými hmotami z minerální vlny, plsti nebo ediové vlny. - Lignátové desky min. tlouška 5 mm Technické nákresy Mezi ostatní souásti patí plastové dílce vyrobené z materiálu Tiulit ML 04 a Tiulit MCH 02. Tyto plastové dílce jsou stabilizovány proti UV záení a jsou vyrobeny ve shod zákona. 22/1997. Dále jsou v systému použity mosazné dílce/ koleka/, plášové kotvy a AL nýty SEGNOR, vyrobeny dle ISO Ostatní použité plasty jsou vyrobeny z neholavých materiál. Popis systému - funknost 1/ Horní profil vodící a pojezdová konstrukce Otáející se sklenné tabule vytoení skel a zajištní Horní vedení bez vyhybky na otáení skel, spodní vodící vedení, sklenné tabule vsazené na kratších stranách do hliníkových profil s pojezdovými vodícími koleky /horní vedení/ a plastovými nosným pojezdovým vedením /dolní vedení/, profilové PVC tsnní krajních skel k utsnní nerovností boních stn balkonu. Systém je zavšen na horním vedení, které je pipevnno ke stropnímu prvku lodžie kotvami do betonu. Nosná ást je však na spodním vedení. Sklenné tabule se posouvají v horním profilu k boní stn lodžie, ke které se otoí a zajistí. Otevení mže být bu jen ástené anebo úplné. Odsouvání skel je volitelné bu na jednu druhou stranu nebo na ob strany. Skla se mohou pi otáení do boku mírn vychýlit. Toto sklo se mírným zatlaením posune do parkovišt a tím zajistí. Po úplném uzavení lodžie se systém zajistí proti možnosti otevení zvení Provoz a údržba Sklenná tabule Spodní profil nosná kolejnice Spodní profil Nosná a pojezdová konstrukce Uzavená lodžie 4) Otáející se sklenné tabule Koleka 2 x na jedné sklenné tabuli Zábradlí kovové nebo betonové Boní tsnní ke stn Mazání horních pojezdových koleek olejem jednou za rok a ištní vnjší strany skel umožnno posunutím a otoením skel k vnitní boní stn lodžie

7 Zákazník: Datum:.. Základní návod a údržba bezrámového zasklívacího systému Pro dlouhou životnost dodržujte pi užívání systému následující pravidla: Pro posun a otevírání kídla nepoužívejte hrubou sílu. Nezapomete odjistit zámky u prvního kídla. K otevení prosklené stny je nutné zajet s kídlem na konec kolejnice, tak aby došlo k plynulému pojezdu vrchní ásti skla ve výhybce u horní kolejnice. Následn sklo otoit a celé kídlo zasunout k boku lodžie. U ostatních kídel postup opakujte pro otevení je nutné každé kídlo posunout až ke stn. Dbejte na zajištní složených skel u stny. Pi uzavírání je postup stejný. Sklennou tabuli zavete a tahem posute až k tsnní na stn lodžie, i sousedního kídla. Dbejte na správnou polohu kídel. Otevírání a zavírání stny provádjte pomalým pojezdem a vždy poítejte s mírným odporem a možnou deformací tsnní pi dojezdu jednotlivých kídel k sob. Tsnní je vyrobeno ze silikonové smsi a krom bžného umývání nevyžaduje žádnou údržbu. Je UV stabilní a jeho elasticita je zaruena na dlouhou adu let. Otáení u bezrámového otoného systému KLIMA se provede tak, že první otoné sklo se otáí na pantu, 2 až X sklo se ádn zasune ke stran a bez použití síly se sklo otoí a zajistí. Drobné propadnutí skla pi otoení není na závadu. V pípad, že to nelze provést, nesnažte se sklo otoit hrubou silou. Dojde k poškození kolejnice a mechanismu otáení. Vodicí profily jsou povrchov upraveny práškovou vypalovanou barvou Komaxitem. Chrate je proti mechanickému poškození. V pípad mechanického poškození (poškrábání laku) lze toto místo opravit pomocí autolaku stejné barvy (RAL 9016 bílá) Zasklívací systém nevyžaduje mimoádnou údržbu. Pro dlouhou životnost a bezvadnou funkci však doporuujeme: - istit dráhu posunu kídel od prachu a hrubých neistot (listí, led, sníh), istit drenážní otvory - v prašném prostedí obas vysát prach z mohérového tsnní Pi mytí používejte bžné isticí prostedky, které neobsahují organická rozpouštdla a tzv. tekuté písky, ani jiná brusiva. Pokud dojde k hlunému posuvu s velkým odporem, zkontrolujte, zda není u koleek kídel hrubá neistota nebo zda není zneištna vodicí lišta. Mytí prosklené stny je zjednodušeno možností umýt skla z obou stran pohodln z lodžie pi otevírání jednotlivých kídel. Dodržujte pravidelný režim vtrání! Zasklením lodžie systémem s výhybkou je výrazn omezeno odvtrávání vzdušné vlhkosti, která se na lodžii vytváí. Dochází tím k rosení skel, zvlášt v podzimních a zimních msících. Mírným pootevením oken docílíte velmi rychlého vyvtrání. Tento režim staí udržovat 1x 2x denn. Provede-li uživatel bytu jakýkoli zásah do konstrukce systému bez souhlasu dodavatele, nebo nedodrží-li uživatel podmínky obsluhy a údržby, pestane na n platit záruka. Uživatel bytu byl osobn seznámen s návodem obsluhy a údržby zasklívacího systému, které byly pedány k užívání bez závad. Tímto dnem zodpovídá za vady a poškození, které mohou vzniknout nesprávnou manipulací, používáním a nevykonáváním pravidelné údržby. Na druhé stran pedávacího protokolu je podrobný návod k obsluze. Záruní ád Záruní list Podpis: Na výrobek se poskytuje záruka délce trvání 24 msíc ode dne jeho pedání k užívání. Reklamace Vás žádáme doruit písemnou formou na adresu sídla naší spolenosti: Balkony,s.r.o., K reklamaci je bezpodmínen nutné doložit kopii pedávacího protokolu. Absence dokladu (pedávacího protokolu) neumožuje posoudit vasnost reklamace a oprávnnost nároku, tzn., že reklamace nebude uznána. Reklamaní nároky se ídí Obanským zákoníkem Oprávnn reklamovaná vada mže být uznána ihned, popípad ve, lht nezbytn nutné, nap.: znalecký posudek, nelze-li posoudit bezprostedn pi reklamaci. Do této doby se nezapoítává doba nezbytná k odbornému posouzení reklamované vady. Reklamace bude vyízena do 30-ti dn ode dne uznání reklamované vady. Reklamace se nevztahuje na bžné opotebení nad rámec pedpokládaného užití, i úelovosti, jakož i na nevhodné používání, jakékoli neodborné zásahy a jakékoli mechanické zásahy, i poškození, ulomení ástí výrobku a poškození nevhodným mechanickým zacházením.
