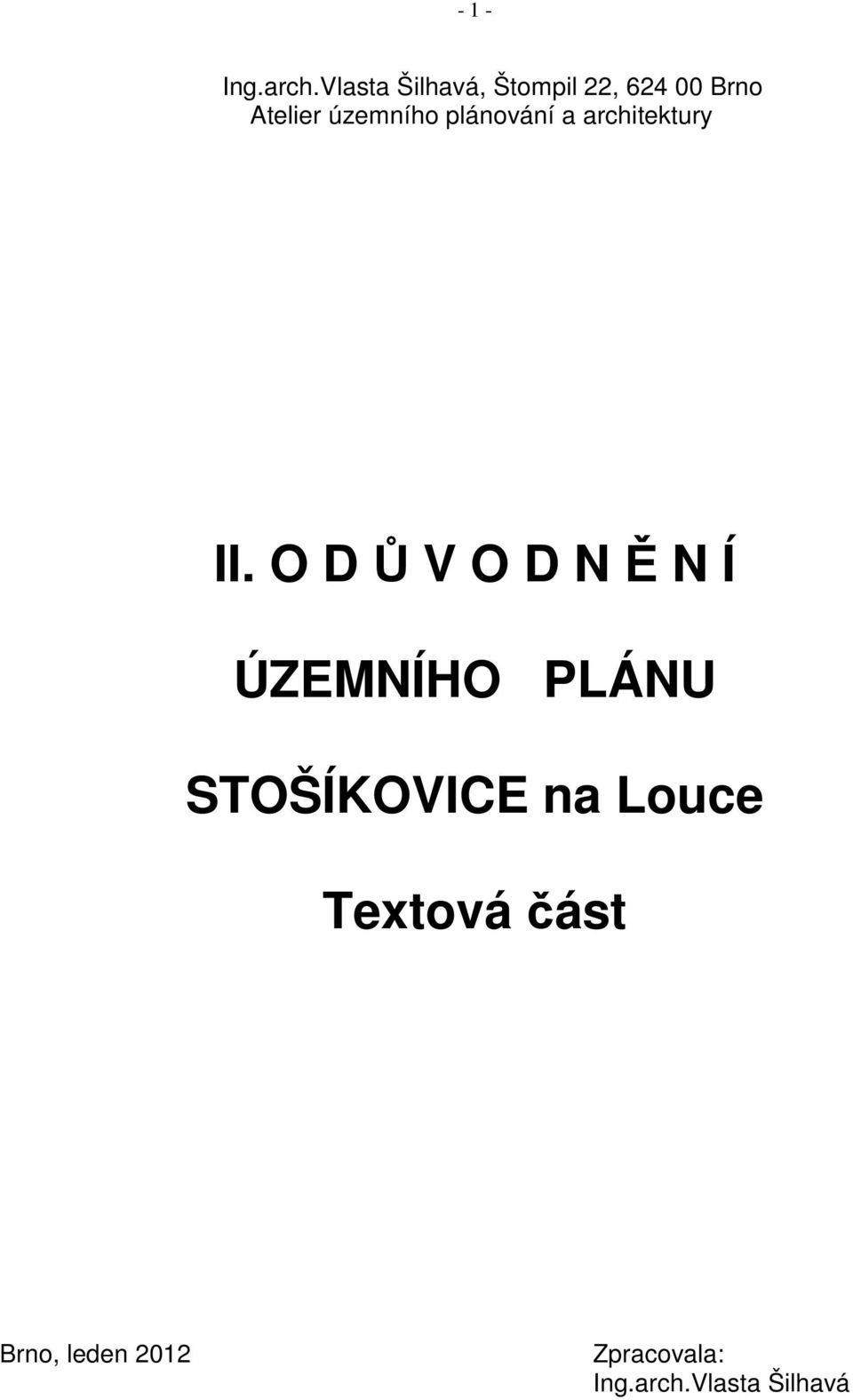

1 - 1 - Ing.arch.Vlasta Šilhavá, Štompil 22, Brno Atelier územního plánování a architektury II. O D Ů V O D N Ě N Í ÚZEMNÍHO PLÁNU STOŠÍKOVICE na Louce Textová část Brno, leden 2012 Zpracovala: Ing.arch.Vlasta Šilhavá

2 - 2 - O B S A H II. ODŮVODNĚNÍ ÚZEMNÍHO PLÁNU 1. Vyhodnocení koordinace využívání území z hlediska širších vztahů v území, včetně souladu s územně plánovací dokumentací vydanou krajem Údaje o splnění zadání a údaje o splnění pokynů pro zpracování návrhu Komplexní zdůvodnění přijatého řešení Návrh koncepce občanského vybavení Návrh koncepce dopravy Návrh technické infrastruktury a nakládání s odpady Vodní hospodářství zásobování obce vodou Odvedení a zneškodnění odpadních vod Dešťové vody Zásobování elektrickou energií Zásobování plynem Zásobování teplem Telekomunikační a spojová zařízení Odpadové hospodářství Koncepce uspořádání krajiny Vymezení ploch pro územní systém ekologické stability Informace o vyhodnocení vlivů na udržitelný rozvoje území Znečišťování ovzduší plynnými a pevnými zplodinami Území s nadměrnou hlučností Znečistění povrchových a spodních vod Ochrana přírody a krajiny Ochrana kulturních hodnot Požadavky dle zvláštních předpisů Návrh řešení požadavků civilní ochrany Návrh řešení požadavků z hlediska obrany státu Vyhodnocení předpokládaných důsledků navrhovaného řešení na zemědělský půdní fond a na pozemky určené k plnění funkcí lesa...33 Tabulková část Hodnocení erozní ohroženosti z hlediska smyvu půdy Stošíkovice na Louce... 38

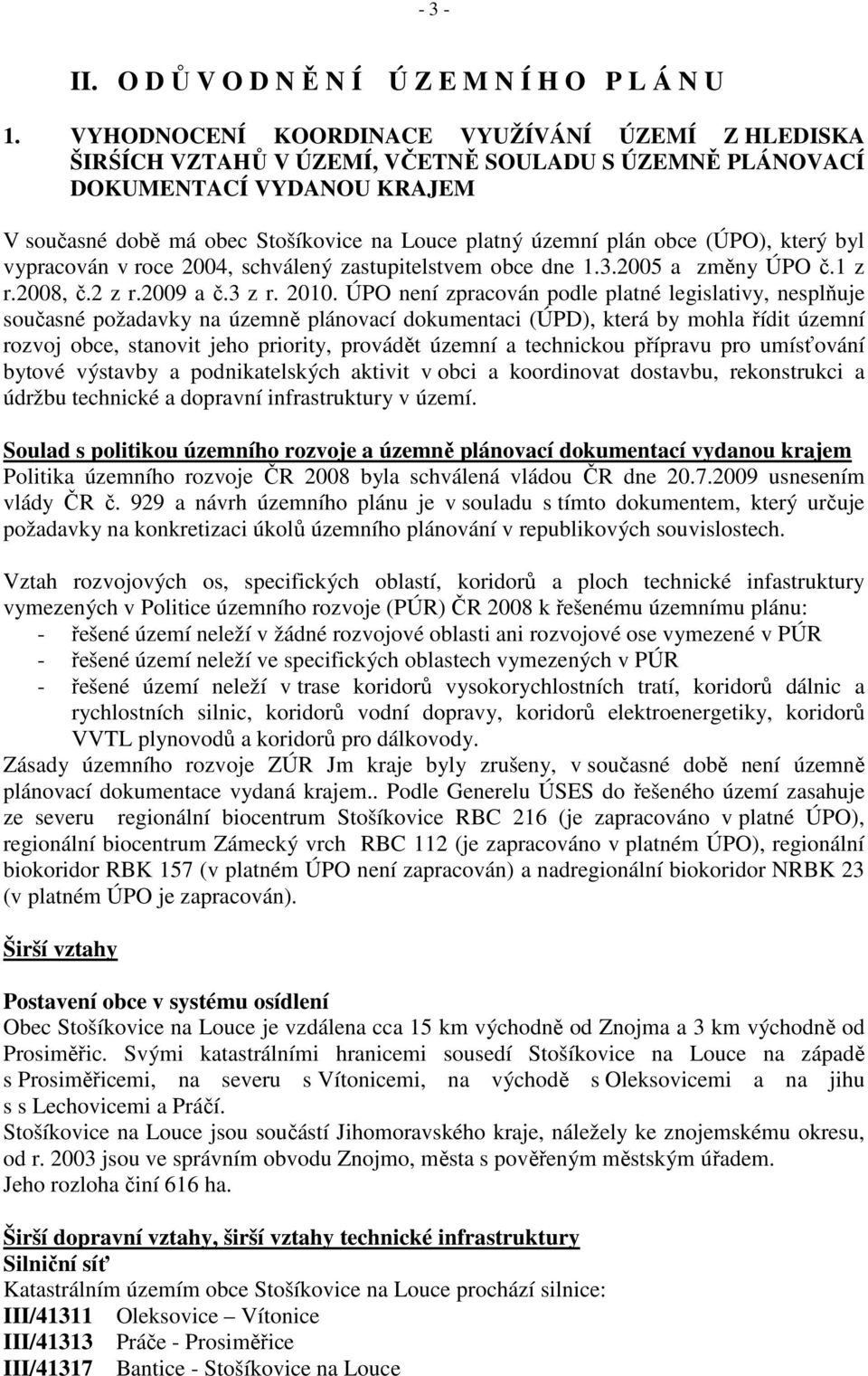

3 - 3 - II. O D Ů V O D N Ě N Í Ú Z E M N Í H O P L Á N U 1. VYHODNOCENÍ KOORDINACE VYUŽÍVÁNÍ ÚZEMÍ Z HLEDISKA ŠIRŚÍCH VZTAHŮ V ÚZEMÍ, VČETNĚ SOULADU S ÚZEMNĚ PLÁNOVACÍ DOKUMENTACÍ VYDANOU KRAJEM V současné době má obec Stošíkovice na Louce platný územní plán obce (ÚPO), který byl vypracován v roce 2004, schválený zastupitelstvem obce dne a změny ÚPO č.1 z r.2008, č.2 z r.2009 a č.3 z r ÚPO není zpracován podle platné legislativy, nesplňuje současné požadavky na územně plánovací dokumentaci (ÚPD), která by mohla řídit územní rozvoj obce, stanovit jeho priority, provádět územní a technickou přípravu pro umísťování bytové výstavby a podnikatelských aktivit v obci a koordinovat dostavbu, rekonstrukci a údržbu technické a dopravní infrastruktury v území. Soulad s politikou územního rozvoje a územně plánovací dokumentací vydanou krajem Politika územního rozvoje ČR 2008 byla schválená vládou ČR dne usnesením vlády ČR č. 929 a návrh územního plánu je v souladu s tímto dokumentem, který určuje požadavky na konkretizaci úkolů územního plánování v republikových souvislostech. Vztah rozvojových os, specifických oblastí, koridorů a ploch technické infastruktury vymezených v Politice územního rozvoje (PÚR) ČR 2008 k řešenému územnímu plánu: - řešené území neleží v žádné rozvojové oblasti ani rozvojové ose vymezené v PÚR - řešené území neleží ve specifických oblastech vymezených v PÚR - řešené území neleží v trase koridorů vysokorychlostních tratí, koridorů dálnic a rychlostních silnic, koridorů vodní dopravy, koridorů elektroenergetiky, koridorů VVTL plynovodů a koridorů pro dálkovody. Zásady územního rozvoje ZÚR Jm kraje byly zrušeny, v současné době není územně plánovací dokumentace vydaná krajem.. Podle Generelu ÚSES do řešeného území zasahuje ze severu regionální biocentrum Stošíkovice RBC 216 (je zapracováno v platné ÚPO), regionální biocentrum Zámecký vrch RBC 112 (je zapracováno v platném ÚPO), regionální biokoridor RBK 157 (v platném ÚPO není zapracován) a nadregionální biokoridor NRBK 23 (v platném ÚPO je zapracován). Širší vztahy Postavení obce v systému osídlení Obec Stošíkovice na Louce je vzdálena cca 15 km východně od Znojma a 3 km východně od Prosiměřic. Svými katastrálními hranicemi sousedí Stošíkovice na Louce na západě s Prosiměřicemi, na severu s Vítonicemi, na východě s Oleksovicemi a na jihu s s Lechovicemi a Práčí. Stošíkovice na Louce jsou součástí Jihomoravského kraje, náležely ke znojemskému okresu, od r jsou ve správním obvodu Znojmo, města s pověřeným městským úřadem. Jeho rozloha činí 616 ha. Širší dopravní vztahy, širší vztahy technické infrastruktury Silniční síť Katastrálním územím obce Stošíkovice na Louce prochází silnice: III/41311 Oleksovice Vítonice III/41313 Práče - Prosiměřice III/41317 Bantice - Stošíkovice na Louce

4 - 4 - Silnice III/41311 prochází po severním okraji katastrálního území a na dopravu v obci nemá vliv. Ve Vítovicích se připojuje na silnici II/413 Moravský Krumlov - Znojmo - Hnanice. Silnice III/41317 v obci končí na jižním okraji návsi a pokračuje jako místní komunikace. Směrem západním křižuje silnici III/41313 Práče - Prosiměřice a pokračuje přes Bantice, až na silnici I/53 Pohořelice - Znojmo. Železniční síť V zájmovém území neprochází žádná železniční trať. Nejblíže obce je na východě vedeno těleso železniční tratě Brno - Hrušovany n. Jev. V Hrušovanech těleso této tratě křižuje trať Břeclav - Znojmo. Zásobování pitnou vodou Obec Stošíkovice na Louce je zásobována vodou z vlastního zdroje, situovaného severovýchodně od zástavby, jedná o artéský vrt s dostatečným množstvím vody pro zásobování obce. Program rozvoje vodovodů a kanalizací pro kraj Jihomoravský (PRVKÚC) se pro výhledové období uvažuje se zachováním stávající koncepce zásobení pitnou vodou, včetně rozvodné sítě. Odvedení a zneškodnění odpadních vod V obci je vybudována veřejná kanalizační síť, která je koncipována jako oddílná kanalizace. Kanalizace je vyústěna do stávající čistírny odpadních vod, která je situovaná pod obcí na levém břehu Skaličky. Podle Programu rozvoje vodovodů a kanalizací pro kraj Jihomoravský (PRVKÚC) se pro výhledové období uvažuje se zachováním stávající koncepce odkanalizování. Odtokové poměry Katastrální území Stošíkovice na Louce leží v povodí Moravy, dílčí povodí Dyje. Jevišovka je významným vodním tokem v území. Katastrálním územím protéká podél západní hranice katastru. Je oboustranně ohrázovaná, má vodohospodářsky stanoveno záplavové území. Skalička obtéká zástavbu Stošíkovic směrem od Oleksovic. Je rovněž oboustranně ohrázovaná. Jsou do ní přečerpávány vody z meliorací. Zásobování elektrickou energií Řešené katastrální území bude i ve výhledu zásobováno z vedení VN 22 kv, z tohoto vedení jsou samostatnými přípojkami volného vedení napájené jednotlivé TS v obci. Zásobování plynem Pro obec byl vybudován STL přivaděč z Prosiměřic ze stávající VTL RS v obci Prosiměřice. Širší vztahy ÚSES a dalších přírodních systémů Základ ÚSES tvoří na nadregionálním a regionálním stupni trasa nadregionálního biokoridoru NRBK 23, který je veden podél jižní hranice katastru obce, na tomto nadregionálním biokoridoru je položeno regionální biocentrum RBC 112 Zámecký vrch a regionálního bikoridoru RBK 157 vedeného podél toku Jevišovky s regionálním biocentrem RBC 216 Stošíkovice. Aby byly splněny parametry NRBK, byla do koridoru NRBK 23 vložena na k.ú. Stošíkovic dvě lokální biocentra LBC 1 U mostu a LBC 2 Sluneční svah. Do koridoru RBK 157 jsou vložena dvě lokální biocentra LBC 1 U mostu a LBC 6 Johanisovo pole.

5 - 5 - V k.ú. je vymezeny trasy lokálních biokoridorů, a to lokálního biokoridoru vedeného po vodním toku a v nivě Skaličky s biocentry LBC 1 U mostu, LBC 4 Stošíkovický hájek a LBC 5 U modrého mostu. Po hranici k.ú. Stošíkovice a Olexovice prochází biokoridor LBK 4, a to od RBC 112 Zámecký vrch, po okraji sadů k LBC 3 V sadech, odtud pokračuje do k.ú. Olexovice. 2. ÚDAJE O SPLNĚNÍ ZADÁNÍ A ÚDAJE O SPLNĚNÍ POKYNŮ PRO ZPRACOVÁNÍ NÁVRHU Zadání pro vypracování územního plánu Stošíkovice na Louce bylo zpracováno Městským úřadem ve Znojmě, odborem rozvoje, úřadem územního plánování, který na žádost obce Stošíkovice na Louce pořizuje v souladu s ust. 6 odst. 1 písm. c) zák. č. 183/2006 Sb., o územním plánování a stavebním řádu (stavební zákon) územní plán Stošíkovice na Louce. Pořizovatel územního plánu Zadání projednal. Návrh zadání byl předložen dotčeným orgánům, sousedním obcím, zainteresovaným institucím a ostatním. Zadání bylo schváleno na základě výsledků projednání zastupitelstvem obce ve Stošíkovicích na Louce dne Návrh územního plánu byl zpracován na základě výsledků projednání Zadání pro vypracování územního plánu Stošíkovice na Louce. Požadavky na zpracování územního plánu, obsažené v Zadání byly v ÚP Stošíkovice na Louce respektovány, do ÚP Stošíkovice na Louce byly zapracovány požadavky dotčených orgánů a krajského úřadu. Návrh územního plánu byl zpracován v lednu r KOMPLEXNÍ ZDŮVODNĚNÍ PŘIJATÉHO ŘEŠENÍ Cílem územního plánu (ÚP) je vytvořit zákonný podklad pro koordinovaný a koncepční rozvoj všech činností v území. Po schválení zastupitelstvem obce se ÚP stane nástrojem regulace rozvoje území. Územní plán má stanoveny tyto hlavní cíle řešení: - vhodnými aktivitami zajistit trvale udržitelný rozvoj celého katastrálního území obce při zachování jeho charakteristických rysů - vyřešit rozvoj území tak, aby byla zabezpečena co nejvhodnější urbanistická a organizační struktura a efektivnost jednotlivých funkčních ploch včetně podmínek jejich využití - zajistit potřebné plochy pro bytovou výstavbu, zhodnotit možnosti přestavby a modernizace stávajícího bytového fondu - posoudit kapacity, stav a uspořádání občanské vybavenosti, navrhnout možnost dalšího rozšíření - zhodnotit stávající výrobní plochy a plochy pro podnikatel. aktivity a navrhnout způsob jejich dalšího využití a možnosti rozvoje - prověřit kapacity dopravních a technických sítí, navrhnout řešení v případě potřeby - vyhodnotit předpokládané důsledky navrhovaného řešení na životní prostředí, na zemědělský půdní fond a na pozemky určené k plnění funkcí lesa podle zvláštních předpisů - vytipovat v územním plánu plochy pro veřejně prospěšné stavby a plochy asanačních úprav - navrhnout pořadí a vzájemnou vazbu nejdůležitějších investičních akcí a jejich posloupnost

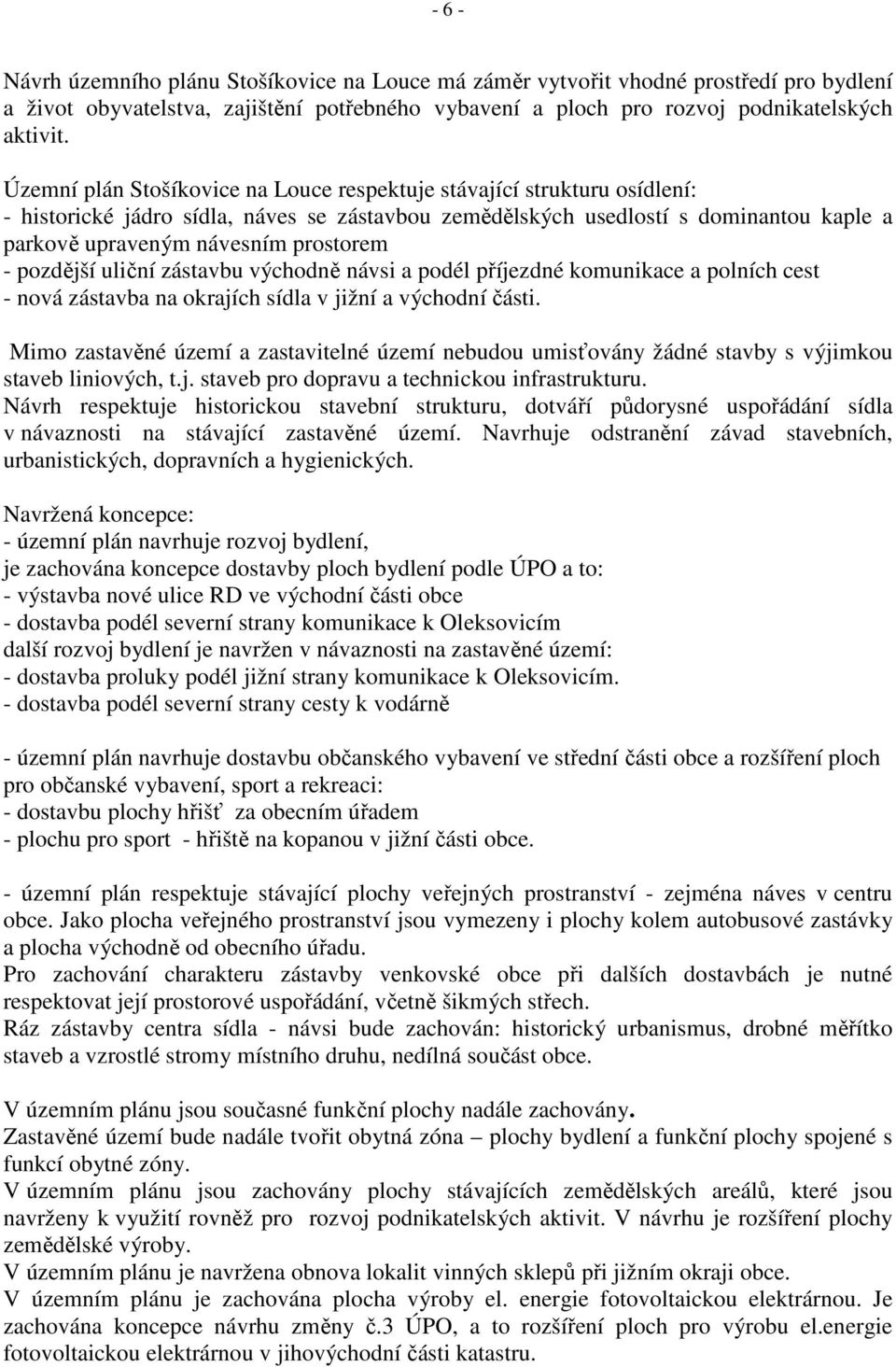

6 - 6 - Návrh územního plánu Stošíkovice na Louce má záměr vytvořit vhodné prostředí pro bydlení a život obyvatelstva, zajištění potřebného vybavení a ploch pro rozvoj podnikatelských aktivit. Územní plán Stošíkovice na Louce respektuje stávající strukturu osídlení: - historické jádro sídla, náves se zástavbou zemědělských usedlostí s dominantou kaple a parkově upraveným návesním prostorem - pozdější uliční zástavbu východně návsi a podél příjezdné komunikace a polních cest - nová zástavba na okrajích sídla v jižní a východní části. Mimo zastavěné území a zastavitelné území nebudou umisťovány žádné stavby s výjimkou staveb liniových, t.j. staveb pro dopravu a technickou infrastrukturu. Návrh respektuje historickou stavební strukturu, dotváří půdorysné uspořádání sídla v návaznosti na stávající zastavěné území. Navrhuje odstranění závad stavebních, urbanistických, dopravních a hygienických. Navržená koncepce: - územní plán navrhuje rozvoj bydlení, je zachována koncepce dostavby ploch bydlení podle ÚPO a to: - výstavba nové ulice RD ve východní části obce - dostavba podél severní strany komunikace k Oleksovicím další rozvoj bydlení je navržen v návaznosti na zastavěné území: - dostavba proluky podél jižní strany komunikace k Oleksovicím. - dostavba podél severní strany cesty k vodárně - územní plán navrhuje dostavbu občanského vybavení ve střední části obce a rozšíření ploch pro občanské vybavení, sport a rekreaci: - dostavbu plochy hřišť za obecním úřadem - plochu pro sport - hřiště na kopanou v jižní části obce. - územní plán respektuje stávající plochy veřejných prostranství - zejména náves v centru obce. Jako plocha veřejného prostranství jsou vymezeny i plochy kolem autobusové zastávky a plocha východně od obecního úřadu. Pro zachování charakteru zástavby venkovské obce při dalších dostavbách je nutné respektovat její prostorové uspořádání, včetně šikmých střech. Ráz zástavby centra sídla - návsi bude zachován: historický urbanismus, drobné měřítko staveb a vzrostlé stromy místního druhu, nedílná součást obce. V územním plánu jsou současné funkční plochy nadále zachovány. Zastavěné území bude nadále tvořit obytná zóna plochy bydlení a funkční plochy spojené s funkcí obytné zóny. V územním plánu jsou zachovány plochy stávajících zemědělských areálů, které jsou navrženy k využití rovněž pro rozvoj podnikatelských aktivit. V návrhu je rozšíření plochy zemědělské výroby. V územním plánu je navržena obnova lokalit vinných sklepů při jižním okraji obce. V územním plánu je zachována plocha výroby el. energie fotovoltaickou elektrárnou. Je zachována koncepce návrhu změny č.3 ÚPO, a to rozšíření ploch pro výrobu el.energie fotovoltaickou elektrárnou v jihovýchodní části katastru.

7 atraktivitu obce zvýší navrhované rozšíření a vybudování cyklistických tras a s tím spojený rozvoj služeb a podnikatelských aktivit v obci. Územní plán stanovuje zásady pro zachování krajinných hodnot a obnovy krajinného rázu: - obnovu polních cest, osázení cest alejemi - ploch krajinné zeleně. - obnovu sítě hlavních účelových komunikací zajišťující zlepšení prostupnosti krajiny. - návrh plochy rybníku severně od obce přispěje k ochraně zástavby před povodněmi a akumulaci vod v území. K umisťování a povolování staveb, jakož i jiným činnostem, které by mohly snížit nebo změnit krajinný ráz je nezbytný souhlas orgánu ochrany přírody. Návrh řešení ÚP Stošíkovice na Louce určuje směry rozvoje obce tak, aby byl zabezpečen trvalý soulad všech přírodních, civilizačních a kulturních hodnot v území, zejména se zřetelem na péči o životní prostředí a ochranu jeho hlavních složek půdy, vody a ovzduší. Podle odborné organizace státní památkové péče, Národního památkového ústavu, lze za území s archeologickými nálezy ve smyslu 22 odst. 2 zák. č. 20/1987 Sb., resp. potencionální naleziště, považovat celé území našeho státu, vyjma již vytěžených ploch. Z výše uvedeného plyne povinnost stavebníka oznámit připravovanou stavební činnost na území s archeologickými nálezy a povinnost strpět na dotčeném území záchranný archeologický výzkum Návrh koncepce občanského vybavení Stošíkovice na Louce mají, vzhledem k velikosti obce neúplnou základní občanskou vybavenost, některou základní občanskou vybavenost (ZŠ, zdravotnictví, pošta) poskytují Prosiměřice a Práče, vyšší vybavenost je ve Znojmě. Základní občanské vybavení je soustředěno v centru obce na jižní straně historické návsi (obecní úřad, hasičská zbrojnice, prodejna smíšeného zboží, hostinec), na západním okraji obce (hřiště), ve východní části (ubytovna). Funkční plochy občanského vybavení zůstanou zachovány, rozsah občanského vybavení v obci není vyhovující, v obci není kulturní zařízení, sál, zařízení sociální péče, nedostatečné jsou plochy pro sport. Je navrženo rozšíření občanského vybavení na dvou plochách ve středu obce a rozšíření plochy hřišť u OÚ a hřiště na kopanou v jižní části obce Správa a veřejné instituce Potřebám obce vyhovuje, beze změn. Obecní úřad je umístěn v přízemní budově situované v centru obce. V budově je zasedací místnost, úřadovna OÚ, knihovna s internetem a klubovna hasičů. Matriční úřad, stavební úřad a pošta jsou v Prosiměřicích Zařízení školské a výchovné. Základní škola ročník je v Prosiměřicích. Mateřská škola je v Prosiměřicích a v Práčích. Tento stav potřebám obce vyhovuje. ÚP nenavrhuje plochy pro školská zařízení Zařízení kulturní a osvětová Návrh výstavby Lidová knihovna je umístěná v budově Obecního úřadu. Pro společenské akce je využíván hostinec a plocha pro venkovní zábavy za hostincem. Je navržena plocha pro vybudování občanského vybavení, sálu, kulturního zařízení, v centru obce.

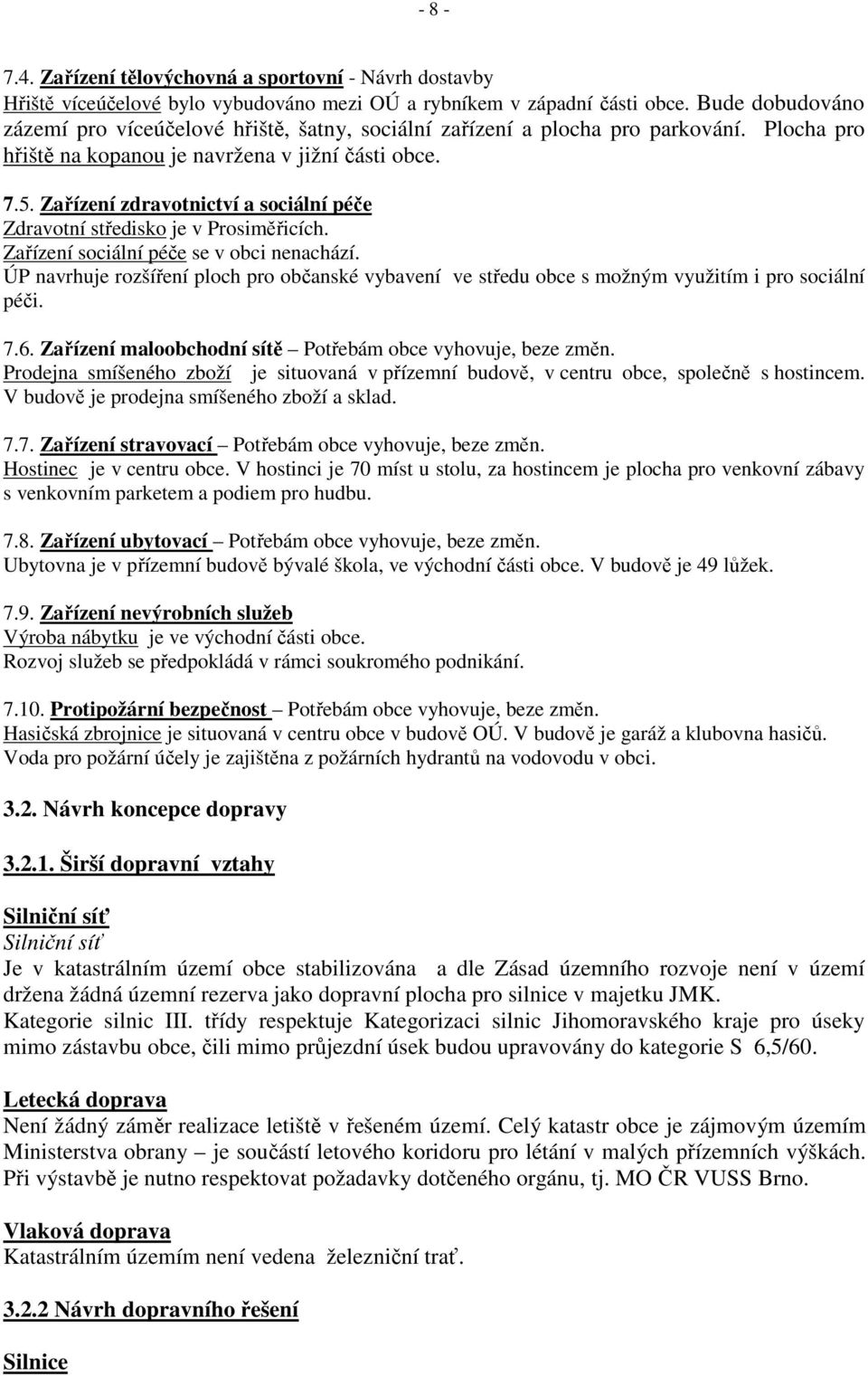

8 Zařízení tělovýchovná a sportovní - Návrh dostavby Hřiště víceúčelové bylo vybudováno mezi OÚ a rybníkem v západní části obce. Bude dobudováno zázemí pro víceúčelové hřiště, šatny, sociální zařízení a plocha pro parkování. Plocha pro hřiště na kopanou je navržena v jižní části obce Zařízení zdravotnictví a sociální péče Zdravotní středisko je v Prosiměřicích. Zařízení sociální péče se v obci nenachází. ÚP navrhuje rozšíření ploch pro občanské vybavení ve středu obce s možným využitím i pro sociální péči Zařízení maloobchodní sítě Potřebám obce vyhovuje, beze změn. Prodejna smíšeného zboží je situovaná v přízemní budově, v centru obce, společně s hostincem. V budově je prodejna smíšeného zboží a sklad Zařízení stravovací Potřebám obce vyhovuje, beze změn. Hostinec je v centru obce. V hostinci je 70 míst u stolu, za hostincem je plocha pro venkovní zábavy s venkovním parketem a podiem pro hudbu Zařízení ubytovací Potřebám obce vyhovuje, beze změn. Ubytovna je v přízemní budově bývalé škola, ve východní části obce. V budově je 49 lůžek Zařízení nevýrobních služeb Výroba nábytku je ve východní části obce. Rozvoj služeb se předpokládá v rámci soukromého podnikání Protipožární bezpečnost Potřebám obce vyhovuje, beze změn. Hasičská zbrojnice je situovaná v centru obce v budově OÚ. V budově je garáž a klubovna hasičů. Voda pro požární účely je zajištěna z požárních hydrantů na vodovodu v obci Návrh koncepce dopravy Širší dopravní vztahy Silniční síť Silniční síť Je v katastrálním území obce stabilizována a dle Zásad územního rozvoje není v území držena žádná územní rezerva jako dopravní plocha pro silnice v majetku JMK. Kategorie silnic III. třídy respektuje Kategorizaci silnic Jihomoravského kraje pro úseky mimo zástavbu obce, čili mimo průjezdní úsek budou upravovány do kategorie S 6,5/60. Letecká doprava Není žádný záměr realizace letiště v řešeném území. Celý katastr obce je zájmovým územím Ministerstva obrany je součástí letového koridoru pro létání v malých přízemních výškách. Při výstavbě je nutno respektovat požadavky dotčeného orgánu, tj. MO ČR VUSS Brno. Vlaková doprava Katastrálním územím není vedena železniční trať Návrh dopravního řešení Silnice

9 - 9 - V zastavěné části obce, tj. v průjezdním úseku je navrženo silnici III/41317 zařadit do funkční třídy C a upravovat v kategorii MO2 8/6/50. V centrální části obce je konec silnice III/41317 součástí veřejného prostranství, včetně prostoru s autobusovou točnou. Silnice jsou v území stabilizovány a jejich vedení respektuje Zásady územního rozvoje JMK. Místní komunikace Systém místních komunikací je navázán na silnici III. třídy a dále je tvořen komunikací na historické návsi. Odtud jsou postupně obestavovány záhumenní a ostatní účelové komunikace a převáděny do kategorie místních. Všechny stávající místní komunikace jsou stabilizovány přilehlou výstavbou a parcelací pozemků. Navržené místní komunikace navazují na stávající systém a budou dopravně obsluhovat návrhové lokality Z1 a Z2. Budou projektovány dle ČSN Projektování místních komunikací ve fukční skupině D1 pro plochy Z1, Z2, pro dopravní obsluhu sportovního areálu a parkoviště pro obecní úřad je navržena místní komunikace v kategorii C a funkční skupině MO2 -/5/30. Obslouží tak nový dopravní cíl občanského vybavení. Na křižovatce silnice a místních komunikací je nutno držet stávající stav a nerozšiřovat výstavbu do rozhledového pole křižovatky. Návrhové parametry místních komunikací stávajících a navrhovaným musí respektovat požadavky civilní a požární ochrany. Pěší trasy Prodloužení chodníku pro pěší podél silnice III/41317 na jižním okraji obce a k navržené ploše výstavby Z3 a Z4 zvýší bezpečnost pohybu chodců do lokalit, kde se počítá s výstavbou. V obci není značena žádná turistická trasa. Pro turistiku bude však možno využít navržené cyklotrasy, jejich značení a tak turisty napojit na Znojemské vinařské stezky. Stezky pro pěší a cyklisty Stezka pro pěší a cyklisty ze severního okraje návsi k potoku Skalička s přemostěním propojí centrum obce s pravobřežní účelovou komunikací podél Skaličky a vytvoří se tak procházková trasa pro obyvatele a napojení z centra obce na navržený cykloturistický systém v okolí. Cyklotrasy Západně od obce prochází po silnici III/41313 regionální cyklotrasa č Znojemská vinařská stezka, navrhujeme doznačení po stávajících účelových komunikacích a obec do tohoto systému zapojit. Navrhujeme doplnit účelové komunikace po břehu rybníků na západní straně obce a z návsi a vyvést po nich cyklotrasy z centra obce, kde je obchod i hostinec a ubytovna, které mohou sloužit cykloturistům. Severně z návsi navrhujeme vybudovat stezku pro pěší i cyklisty a rovněž napojit na navrhované cyklotrasy. Stošíkovice budou na stávající značenou cyklotrasu č napojeny v Prosiměřicích a Lechovicích. Navrhujeme doznačením propojit přes Stošíkovice cyklotrasy č a č. 5006, a to z Práčí do Oleksovic a dále Hostěradic. Značení bude vedeno po stávajících veřejně přístupných komunikacích. Doplněním značení v k.ú. Stošíkovice se vytvoří cykloturistické okruhy, které více vyhovují cyklistům, zejména rodinám s dětmi.

10 Pro pohyb pěších i cyklistů volnou krajinou je možno použít i další účelové polní cesty zejména obyvateli obce pro krátkodobou místní rekreaci. Zpřístupní se tak i lokální cíle jako jsou lesní plochy a nebo vodní nádrže. Doprava v klidu Parkování V obci nejsou žádná parkoviště vyčleněná dopravní značkou. Bilance parkovacích ploch: občanské vybavení počet stání stav obecní úřad 0 5 Prodejna, hostinec 6 0 Občanské vybavení 0 25 Hřiště 0 12 celkem 6 42 počet stání návrh Občanské vybavení bude sloužit většinou pro obyvatele obce. Parkování pro výrobní areály a firmy si musí zajistit majitel na vlastním pozemku a nezatěžovat veřejné prostranství těmito plošnými nároky. V případě konání větších společenských akcí v obci je nutno použít princip zastupitelnosti a využít všech parkovišť, které jsou k dispozici. Jako doplněk je možno krátkodobě parkovat na všech místních komunikacích v jednom jízdním pruhu. Garážování, odstavení vozidel Majitelé stávajících usedlostí i navržených obytných staveb si dlouhodobé parkování a odstavení vozidel musí zajistit na svém pozemku. Pro výrobní areály a podnikatele je rovněž nutno řešit odstavení vozidel ve vlastním areálu. Účelová doprava Jižně a jihovýchodně obce jsou zemědělské areály, odkud jsou obsluhovány okolní pozemky. Pro obsluhu pozemků je nutno využívat i silnice III. třídy, místní komunikace a účelové komunikace. Velkou část pozemků na návrší nad obcí směrem na Lechovice Zámecký vrch zabírají sady, které jsou oploceny a neumožňují procházet katastrálním územím. V oplocení zůstávají i historické trasy cest a tím je výrazně snížena prostupnost krajiny. Je navržena obnova účelové komunikace areálem sadů a lokalitou historických sklepů na Zámecký vrch v Lechovicích, jako veřejně přístupná účelová komunikace. Tato historická trasa sloužila obyvatelům jako přístupová ke kostelu a zámku v Lechovicích. Bude sloužit jak obyvatelům, tak i k vedení cyklotrasy. Na východním okraji obce je navržena nová účelová komunikace veřejně přístupná v kategorii P 4/30, jako záhumenní cesta, kterou bude možno obsloužit pozemky za řadou obytných domů. Komunikace bude připojena na stávající účelovou do Oleksovic. Podél břehů rybníků na západním okraji obce navrhujeme účelové komunikace, které zpřístupní tyto rybníky z obce. Dále je navrženo propojení z návsi přes vodoteč Skaličku s přemostěním, na pravobřežní účelovou komunikaci.a dále do Prosiměřic.

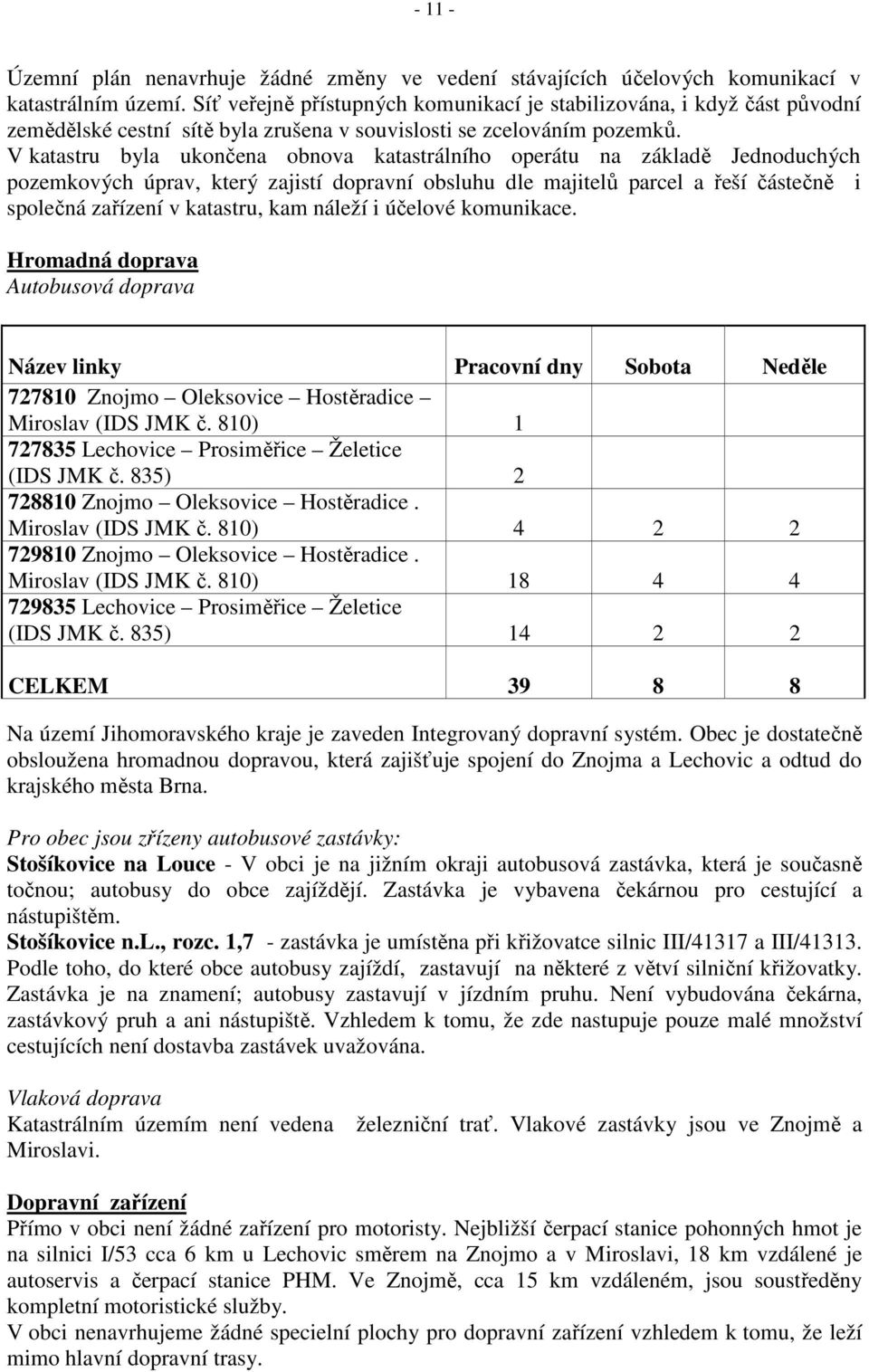

11 Územní plán nenavrhuje žádné změny ve vedení stávajících účelových komunikací v katastrálním území. Síť veřejně přístupných komunikací je stabilizována, i když část původní zemědělské cestní sítě byla zrušena v souvislosti se zcelováním pozemků. V katastru byla ukončena obnova katastrálního operátu na základě Jednoduchých pozemkových úprav, který zajistí dopravní obsluhu dle majitelů parcel a řeší částečně i společná zařízení v katastru, kam náleží i účelové komunikace. Hromadná doprava Autobusová doprava Název linky Pracovní dny Sobota Neděle Znojmo Oleksovice Hostěradice Miroslav (IDS JMK č. 810) Lechovice Prosiměřice Želetice (IDS JMK č. 835) Znojmo Oleksovice Hostěradice. Miroslav (IDS JMK č. 810) Znojmo Oleksovice Hostěradice. Miroslav (IDS JMK č. 810) Lechovice Prosiměřice Želetice (IDS JMK č. 835) CELKEM Na území Jihomoravského kraje je zaveden Integrovaný dopravní systém. Obec je dostatečně obsloužena hromadnou dopravou, která zajišťuje spojení do Znojma a Lechovic a odtud do krajského města Brna. Pro obec jsou zřízeny autobusové zastávky: Stošíkovice na Louce - V obci je na jižním okraji autobusová zastávka, která je současně točnou; autobusy do obce zajíždějí. Zastávka je vybavena čekárnou pro cestující a nástupištěm. Stošíkovice n.l., rozc. 1,7 - zastávka je umístěna při křižovatce silnic III/41317 a III/ Podle toho, do které obce autobusy zajíždí, zastavují na některé z větví silniční křižovatky. Zastávka je na znamení; autobusy zastavují v jízdním pruhu. Není vybudována čekárna, zastávkový pruh a ani nástupiště. Vzhledem k tomu, že zde nastupuje pouze malé množství cestujících není dostavba zastávek uvažována. Vlaková doprava Katastrálním územím není vedena Miroslavi. železniční trať. Vlakové zastávky jsou ve Znojmě a Dopravní zařízení Přímo v obci není žádné zařízení pro motoristy. Nejbližší čerpací stanice pohonných hmot je na silnici I/53 cca 6 km u Lechovic směrem na Znojmo a v Miroslavi, 18 km vzdálené je autoservis a čerpací stanice PHM. Ve Znojmě, cca 15 km vzdáleném, jsou soustředěny kompletní motoristické služby. V obci nenavrhujeme žádné specielní plochy pro dopravní zařízení vzhledem k tomu, že leží mimo hlavní dopravní trasy.

12 Ochranná silniční pásma Ve výkresové části územního plánu jsou vykreslena ochranná silniční pásma pro silnice III. třídy 15 m od osy vozovky silnice mimo průjezdní úsek obcí. Paprsky rozhledových polí křižovatek jsou vykresleny v průjezdním úseku na silnicích pro rychlost 50 km/hod, t. j. 35 m od středu křižovatky a na místních komunikacích pro rychlost 30 km/hod, t. j. 20 m od středu křižovatky v průjezdním úseku. Ochranné pásmo silnic vyplývá ze silničního zákona č. 13/1997 Sb. o pozemních komunikacích ve znění pozdějších předpisů a rozhledová pole křižovatek z normy ČSN Projektování místních komunikací. Hygienické hlukové pásmo a jejich výpočet V katastrálním území obce nebylo prováděno sčítání intenzity dopravy z důvodů trvale nízkých hodnot. Proto také nejsou počítána orientační hluková pásma. Uvažujeme tedy, že zatížení hlukem nepřesáhne hodnot 50 db(a) v noci a 60 db(a) ve dne.doprava v obci je pouze cílová Návrh technické infrastruktury a nakládání s odpady Vodní hospodářství zásobování obce vodou Současný stav Obec Stošíkovice na Louce je cca od roku 1999 zásobována vodou z vlastního zdroje, kterým je prameniště severovýchodně od obce. Je zde vybudován artéský vrt hloubky 174 m. Vydatnost vrtu je 3,7-4,0 l/s, pro potřeby obce je využíváno cca 0,75 l/s. Pro snížení tvrdosti a hygienickému zabezpečení je v místě úpravna vody s akumulací cca 30 m 3. Do vodovodní sítě je voda čerpána tlakem 4,2 at (0,42 MPa). Vodovod je ve vlastnictví i správě obce, je na něj napojeno cca 90% obyvatel. Stávající vodovod je poměrně nový, je z PVC trub, na řadech jsou osazeny potřebné armatury šoupata, hydranty. Zemědělské společnosti mají vlastní zdroj vody na levém břehu toku Skalička pod Stošíkovicemi. Zhruba 1/3 obyvatel má vlastní artéské studny Přehled stávajících hlavních úseků vodovodu dle zaměření: Pozn. Nejsou zahrnuty vodovodní přípojky (strojírny, ČOV, hřiště), stejně tak nejsou vyznačeny v grafické části označení profil materiál Délka Zásobovací řady : A DN 110 PVC 368 m B DN 90 PVC 403 m C DN 90 PVC 121 m D DN 90 PVC 800 m E DN 90 PVC 444 m F DN 90 PVC 155 m F DN 63 PVC 377 m celkem m

13 V roce 2010 bylo zásobeno asi 200 obyvatel, ve výhledovém roce 2015 se předpokládá zásobování asi 214 obyvatel. (dle Plánu rozvoje vodovodů a kanalizací Jihomoravského kraje - PRVK), pro bilanční výpočet se uvažuje celkový návrhový stav obyvatelstva osob. Potřeba vody z bilance ( dle PRVK Jihomoravského kraje) Položka Počet zásob.obyvatel N z obyv Voda vyrobená celkem VVR tis. m 3 /r Voda fakturovaná VFC tis. m 3 /r Voda fakturovaná pro obyvatele VFD tis. m 3 /r Spec. potř. fakt. obyvatelstva Q s,d l/(os.den) Spec. potř. fakt. vody Q s l/(os.den) Spec. potř. vody vyrobené Q s,v l/(os.den) Prům. denní potřeba Q p m 3 /d Max. denní potřeba Q d m 3 /d Tabulková potřeba pitné vody - stávající stav: Výpočet vody pro obyvatelstvo Podle směrných čísel roční potřeby vody uvedených ve vyhlášce č. 428/2001 Sb., přílohy 12 (Směrná čísla roční potřeby vody), kterou se provádí zák. č. 274/2001 Sb. o vodovodech a kanalizacích. Bytový fond Stávající počet obyvatel 228 x 46 m 3 /rok = m 3 /rok (28,73 m 3 /den) (pol. 5. jeli v bytě výtok, WC a koupelna sprchový nebo vanový kout, s průtokovým ohřívačem nebo elektrickým bojlerem) Ostatní provozovny Drobné provozovny ( obchod, provozovny, OÚ, atd. ) - spotřeba vody je převzata z hodnot fakturované vody dle PRVK Celková hodnota 300 m 3 /rok ( 0,82 m 3 /den) Zemědělství : Zemědělské firmy mají svůj vlastní zdroj vody, nevyužívají vodu z veřejného vodovodu Celková tabulková spotřeba z veř. vodovodu za rok m 3 (29,56 m 3 /den, 0,34 l/sec ) Pozn. Skutečná spotřeba vody je nižší než vypočtená tabulková Návrh zásobování obce vodou Při zpracování územního plánu Stošíkovic na Louce je dodržena koncepce, obsažená v Plánu rozvoje vodovodů a kanalizací Jihomoravského kraje. Předpokládá se tedy i nadále, že stávající koncepce zásobení pitnou vodou, včetně rozvodné sítě bude zachována. Z hlediska rozšíření této rozvodné sítě je nutno uvažovat s vybudováním

14 vodovodních řadů a přípojek do míst, která jsou navržena k obytné zástavbě v rámci územního plánu, případně zřízení dalších přípojek od stávajících řadů. V rámci návrhu územního plánu se uvažuje s rozšířením stávajícího rozvodu o dva nové úseky : Řad G dl. 475 m, jde o propojení řadu B a F, trasování je převážně v místě nově navržené komunikace, kolem které se uvažuje s obytnou zástavbou na lokalitách Z 1 a Z 2. Řad H dl. 250 m, propojení řadu F a G, trase je vedena po okraji lokality určené pro zástavbu Z 4 Lokalitu pro zástavbu Z 3 lze možno napojit na stávající řad F. Jako materiál se navrhuje PVC, a to s ohledem na zabezpečení potřeby požární vody podle ČSN , profilu DN 90. Z důvodů zajištění kvality vody je navrženo zokruhování se stávajícím systémem ( cirkulace vody). Tabulková potřeba pitné vody - návrhový stav: Výpočet vody pro obyvatelstvo - navržený počet 260 obyvatel Podle směrných čísel roční potřeby vody uvedených ve vyhlášce č. 428/2001 Sb., přílohy 12 (Směrná čísla roční potřeby vody), kterou se provádí zák. č. 274/2001 Sb. o vodovodech a kanalizacích. Bytový fond Navrhovaný počet obyvatel 260 x 46 m 3 /rok = m 3 /rok (32,78 m 3 /den) (pol. 5. jeli v bytě výtok, WC a koupelna sprchový nebo vanový kout, s průtokovým ohřívačem nebo elektrickým bojlerem) Ostatní provozovny Drobné provozovny (obchod, provozovny, OÚ, atd. ) - předpokládá se že zůstane na současné úrovni Celková hodnota 300 m 3 /rok ( 0,82 m 3 /den) Zemědělství : Zemědělské firmy budou i nadále využívat své vlastní zdroje vody. Celková potřeba z veřejného vodovodu za rok m 3 ( 33,59 m 3 /den - 0,39 l/sec ) Pokrytí potřeby vody - vydatnost stávajícího zdroje je dostačují i pro návrhový stav. Tlakové poměry: Tlakové poměry ve vodovodní síti jsou dány nastavením čerpadel v prameništi a vyhovuje doporučení ČSN (Navrhování vodovodního potrubí) pro dvoupodlažní zástavbu. Požární zabezpečení obce Pro zásobu požární vody je možno použít vodu z rybníka i z hydrantů na vodovodních řadech. V zástavbě je stávající otevřená požární nádrž, která vzhledem ke špatném stavu není využívaná, je navrženo její zrušení. Ochranná pásma Ochranné pásmo zdroje vody (vrtu HV 106), v rozsahu I. stupně, na pozemku parc.č. 3080/7 je oploceno.

15 Požadavky na potřebu požární vody : Platí ustanovení ČSN Požární bezpečnost staveb.norma platí od června 2003 a nahrazuje ČSN z října 1995 a sjednocuje pojmy s ČSN EN 671 část 1-3 (harmonizovaná norma pro hadicové systémy). Vybudovaný vodovod lze využít k odběrům vody pro hašení. Hydranty se osazují na vodovodní potrubí, jehož nejmenší jmenovitou světlost DN, doporučený odběr pro výpočet potrubní sítě a nejmenší odběr z hydrantu po připojení mobilní techniky stanoví tabulka 2 normy. Pro výše uvedený příklad rodinného domu nebo nevýrobního objektu je min. dimenze potrubí DN 80, odběr Q=4 l.s -1 pro doporučenou rychlost v=0,8 m.s -1, odběr Q=7,5 l.s -1 pro doporučenou rychlost v=1,5 m.s Odvedení a zneškodnění odpadních vod Současný stav Splaškové odpadní vody Obec má od roku 2007 vybudovanou splaškovou kanalizaci, která je svedena na mechanicko-biologickou čistírnu odpadních vod, umístěnou na jižním okraji obce. Kanalizace pokrývá celou zástavbu obce a vzhledem ke konfiguraci terénu jsou na ní vybudovány dvě čerpací stanice. Je vybudována z potrubí PVC převážně DN 250. Přehled úseků splaškové kanalizace: označení materiál Profil Délka A PVC ,1 m A PVC ,1 m A 1 PVC ,2 m A 2 PVC ,0 m A 3 PVC ,7 m A 4 PVC ,5 m A 5 PVC ,6 m B PVC ,8 m C PVC ,1 m C 1 PVC ,6 m V 1 ( výtlak z CS 1) PE ,0 m V 2 ( výtlak z CS 2) PE ,8 m Odtok z ČOV PVC ,4 m Celkem 2.704,9 m Čistírna odpadních vod Čistírna odpadních vod je dimenzována pro čištění odpadních vod v množství 23 m 3 /den a znečištění, které kapacitně odpovídá populačnímu ekvivalentu 160 EO. Je navržena jako mechanicko biologická čistírna, technologickou linku tvoří hrubé předčištění, usazovací a aktivační nádrž, dosazovací nádrž, kalojem a měrný objekt. Jako technologie čištění odpadních vod je použita nízkozatížená aktivace s jemnobublinovou aerací, simultánní nitrifikací a předřazenou denitrifikací. Navržená technologie se vyznačuje dobrou účinností, spolehlivostí a jednoduchým provozem. Ten je automatický s 2 hodinovým dohledem obsluhy. Přítok na ČOV je potrubím DN 80 z čerpací stanice 2, ČOV má bezpečnostní obtok, odpadní vody mohou v případě havárie nebo poruchy odtékat potrubím DN 250 přímo do recipientu Skalička.

16 Technologické parametry ČOV : Počet napojených obyvatel 160 EO Průměrný denní přítok 23 m 3 /den Maximální denní přítok 28 m 3 /den Maximální hodinový průtok 2,5 m 3 /den = 0,7 l/sec Množství vypouštěných odpadních vod m 3 Vstupní údaje o znečištění: BSH 5 9,6 kg/den CHSK cr 19,2 kg/den NL 9,6 kg/den N c 1,7 kg/den P c 0,4 kg/den Čistírna odpadních vod je v současné době využita na maximální kapacitu pro uvažovaný počet připojených 160 EO. Množství odpadních vod - splaškové vody Z bytového fondu a občanské vybavenosti odtékají pouze vody charakteru domovních splašků. Jejich množství se stanovuje ve smyslu ČSN čl. 10 podle výpočtu potřeby vody z předešlé kapitoly. Q 24 = 29,56 m 3 /d Znečištění v BSK 5 : - pro výpočet znečištění je uvažováno 60 g BSK 5 /obyv/den, pro občanskou vybavenost je uvažována koncentrace znečištění 300 mg BSK 5 / l. Výpočet znečištění OV od obyvatelstva : Uvažován koeficient 0,9 pro venkovskou zástavbu BSK obyv. x 0,060 x 0,9 = 12,31 kg/den = 4,49 t/rok CHSK 228 obyv. x 0,120 x 0,9 = 24,62 " = 8,99 t/rok N celk. 228 obyv. x 0,011 x 0,9 = 2,26 " = 8,24 t/rok P celk. 228 obyv. x 0,0025 x 0,9 = 0,51 " = 0,19 t/rok Průměrná koncentrace znečištění BSK 5 v mg/l : 12,31 kg BSK 5 : 29,56 m 3 OV = 416 mg / l Toto znečištění překročuje přípustné Emisní standarty ukazatelů přípustného znečištění odpadních vod podle přílohy Nařízení vlády ČR č. 229/2007 Sb.: Kapacita CHSK Cr BSK 5 NL + N-NH 4 N anor P celk ČOV (EO) < >

17 CHSK - Cr - chemická spotřeba kyslíku, stanovená metodou dichromanovou BSK 5 - biochemická spotřeba kyslíku za 5 dnů NL - nerozpuštěné látky N - NH4 - amoniální dusík N anor. - anorganický kyslík P celk - celkový fosfor Návrh likvidace spaškových odpadních vod: Stávající koncepce likvidace odpadních vod bude zachována, bude tedy nadále fungovat princip oddílné kanalizace. Splaškové odpadní vody budou odváděny na ČOV Stošíkovice, dešťové vody budou odváděny samostatným potrubím a otevřenými příkopy do vodoteče. V souvislosti s novou výstavbou bude třeba uvažovat s postupnou dostavbou kanalizace, a to jak splaškové, tak dešťové. Splašková kanalizace : Dostavba splaškové kanalizace bude provedena v návaznosti na již realizované úseky, bude na ně navazovat jak, materiálově, tak i dimenzí profilů. V rámci návrhu územního plánu se uvažuje s rozšířením stávající splaškové kanalizace o dvě nové stoky : Stoka A 6 dl. 380 m PVC DN 250, nový úsek v trase nově navržené komunikace, kolem které se uvažuje s obytnou zástavbou na lokalitách Z 1 a Z 2.. Stoka A 7 dl. 310 m, PVC DN 250, trasa je vedena po okraji lokality Z 4 určené pro zástavbu Lokalitu zástavby Z 3 bude možno napojit na realizovanou stoku A.. Množství odpadních vod - návrhový stav Splaškové vody : Z bytového fondu a občanské vybavenosti odtékají pouze vody charakteru domovních splašků. Jejich množství se stanovuje ve smyslu ČSN čl. 10 podle výpočtu potřeby vody z návrhového stavu. Q 24 = 33,59 m 3 /d Znečištění v BSK 5 : - pro výpočet znečištění je uvažováno 60 g BSK 5 / obyv/den, pro občanskou vybavenost je uvažována koncentrace znečištění 300 mg BSK 5 / l. Výpočet znečištění OV od obyvatelstva : Uvažován koeficient 0,9 pro venkovskou zástavbu BSK obyv. x 0,060 x 0,9 = 14,04 kg/den = 5,12 t/rok CHSK 260 obyv. x 0,120 x 0,9 = 28,08 " = 10,25 t/rok N celk. 260 obyv. x 0,011 x 0,9 = 2,57 " = 9,40 t/rok P celk. 260 obyv. x 0,0025 x 0,9 = 0,59 " = 0,24 t/rok Průměrná koncentrace znečištění BSK 5 v mg/l : 14,04 kg BSK 5 : 33,59 m 3 OV = 418 mg / l

18 Vzhledem k předpokládanému nárůstu obyvatel (cca 260 osob) a tedy zvýšenému přítoku splaškových odpadních vod na stávající ČOV Stošíkovice, bude třeba uvažovat s rozšířením kapacity na uvažované množství odpadních vod ( Projektovaná kapacita činí 160 EO 23 m3/den) Dešťové vody Přebytečné dešťové vody v zastavěné části jsou zčásti vsakovány do nezpevněných ploch a zahrad, zčásti jsou pak zachycovány dešťovou kanalizací. V obci je několik zatrubněných úseků dešťové kanalizace, které odvádí vodu z artéských vrtů a současně srážkové vody do rybníka a Skaličky. Není k dispozici přesný pasport či zaměření těchto úseků, jde o betonové potrubí, prováděné po úsecích. Na tento systém odvodnění navazují i úseky povrchového odvodnění (otevřené příkopy), které jsou do těchto trubních úseků zaústěny, případně jsou zaústěny přímo do vodotečí. Likvidace dešťových odpadních vod: Bude ponechán stávající systém, předpokládají se ale udržovací práce, aby byla zaručena jeho funkčnost. K rozšíření dešťové kanalizace dojde v délce cca 380 m podél nově navržené komunikace mezi zástavbou Z 1 a Z 2, která bude napojena na realizovaný úsek vedoucí podél silnice směr Stošíkovice Oleksovice. Do tohoto nového úseku budou především sváděny povrchové vody z komunikace. Přebytečné dešťové vody z lokalit navržených pro obytnou zástavbu budou v co největší míře vsakovány a zadržovány na pozemcích. Z důvodů ochrany vodního toku před zanášením je třeba uvažovat osazením lapáků písku a splavenin před vyústěním, případně sedimentačních objektů, aby nedocházelo k zanášení potrubí. Ochranná pásma vodovodních řadů a kanalizačních stok Podle zákona č.274/2001 Sb. o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích) platí 23 Ochranná pásma vodovodních řadů a kanalizačních stok (1) K bezprostřední ochraně vodovodních řadů a kanalizačních stok před poškozením se vymezují ochranná pásma vodovodních řadů a kanalizačních stok (dále jen "ochranná pásma"). (2) Ochrannými pásmy se rozumí prostor v bezprostřední blízkosti vodovodních řadů a kanalizačních stok určený k zajištění jejich provozuschopnosti. Ochranná pásma vodních zdrojů tímto nejsou dotčena. (3) Ochranná pásma jsou vymezena vodorovnou vzdáleností od vnějšího líce stěny potrubí nebo kanalizační stoky na každou stranu a) u vodovodních řadů a kanalizačních stok do průměru 500 mm včetně, 1,5 m, b) u vodovodních řadů a kanalizačních stok nad průměr 500 mm, 2,5 m, c) u vodovodních řadů nebo kanalizačních stok o průměru nad 200 mm, jejichž dno je uloženo v hloubce větší než 2,5 m pod upraveným povrchem, se vzdálenosti podle písmene a) nebo b) od vnějšího líce zvyšují o 1,0 m Zásobování elektrickou energií Nadřazené soustavy a výrobny Obcí neprochází nadřazené soustavy, vedení ZVN a VVN. S výstavbou zařízení nadřazených soustav o napěťové hladině ZVN, případně VVN se v návrhovém období neuvažuje. V územním plánu je zachována plocha výroby el. energie fotovoltaickou elektrárnou umístěná

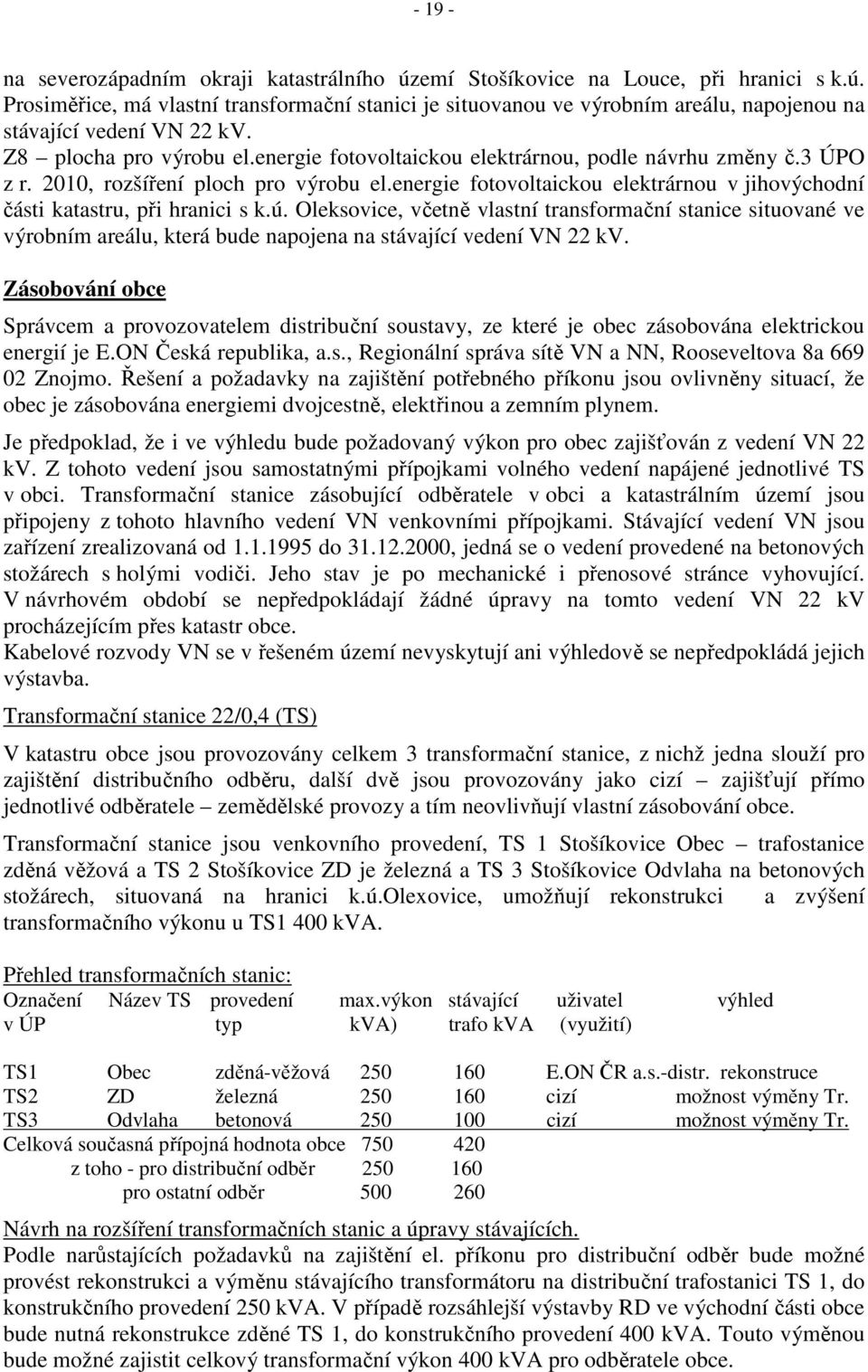

19 na severozápadním okraji katastrálního území Stošíkovice na Louce, při hranici s k.ú. Prosiměřice, má vlastní transformační stanici je situovanou ve výrobním areálu, napojenou na stávající vedení VN 22 kv. Z8 plocha pro výrobu el.energie fotovoltaickou elektrárnou, podle návrhu změny č.3 ÚPO z r. 2010, rozšíření ploch pro výrobu el.energie fotovoltaickou elektrárnou v jihovýchodní části katastru, při hranici s k.ú. Oleksovice, včetně vlastní transformační stanice situované ve výrobním areálu, která bude napojena na stávající vedení VN 22 kv. Zásobování obce Správcem a provozovatelem distribuční soustavy, ze které je obec zásobována elektrickou energií je E.ON Česká republika, a.s., Regionální správa sítě VN a NN, Rooseveltova 8a Znojmo. Řešení a požadavky na zajištění potřebného příkonu jsou ovlivněny situací, že obec je zásobována energiemi dvojcestně, elektřinou a zemním plynem. Je předpoklad, že i ve výhledu bude požadovaný výkon pro obec zajišťován z vedení VN 22 kv. Z tohoto vedení jsou samostatnými přípojkami volného vedení napájené jednotlivé TS v obci. Transformační stanice zásobující odběratele v obci a katastrálním území jsou připojeny z tohoto hlavního vedení VN venkovními přípojkami. Stávající vedení VN jsou zařízení zrealizovaná od do , jedná se o vedení provedené na betonových stožárech s holými vodiči. Jeho stav je po mechanické i přenosové stránce vyhovující. V návrhovém období se nepředpokládají žádné úpravy na tomto vedení VN 22 kv procházejícím přes katastr obce. Kabelové rozvody VN se v řešeném území nevyskytují ani výhledově se nepředpokládá jejich výstavba. Transformační stanice 22/0,4 (TS) V katastru obce jsou provozovány celkem 3 transformační stanice, z nichž jedna slouží pro zajištění distribučního odběru, další dvě jsou provozovány jako cizí zajišťují přímo jednotlivé odběratele zemědělské provozy a tím neovlivňují vlastní zásobování obce. Transformační stanice jsou venkovního provedení, TS 1 Stošíkovice Obec trafostanice zděná věžová a TS 2 Stošíkovice ZD je železná a TS 3 Stošíkovice Odvlaha na betonových stožárech, situovaná na hranici k.ú.olexovice, umožňují rekonstrukci a zvýšení transformačního výkonu u TS1 400 kva. Přehled transformačních stanic: Označení Název TS provedení max.výkon stávající uživatel výhled v ÚP typ kva) trafo kva (využití) TS1 Obec zděná-věžová E.ON ČR a.s.-distr. rekonstruce TS2 ZD železná cizí možnost výměny Tr. TS3 Odvlaha betonová cizí možnost výměny Tr. Celková současná přípojná hodnota obce z toho - pro distribuční odběr pro ostatní odběr Návrh na rozšíření transformačních stanic a úpravy stávajících. Podle narůstajících požadavků na zajištění el. příkonu pro distribuční odběr bude možné provést rekonstrukci a výměnu stávajícího transformátoru na distribuční trafostanici TS 1, do konstrukčního provedení 250 kva. V případě rozsáhlejší výstavby RD ve východní části obce bude nutná rekonstrukce zděné TS 1, do konstrukčního provedení 400 kva. Touto výměnou bude možné zajistit celkový transformační výkon 400 kva pro odběratele obce.

20 Pokud jde o rozvoj podnikání ve stávajících areálech, s výrazným rozvojem se neuvažuje. Potřebné příkony budou zajištěny ze stávajících odběratelských trafostanic. Pro drobné živnostníky a malé podnikatelské subjekty umístěné rozptýleně ve stávající bytové zástavbě je možné potřebný příkon zajistit přímo z distribuční rozvodné sítě NN, případně samostatným vývodem z distribučních trafostanic. Výhledová bilance elektrického příkonu Pro novou výstavbu v návrhovém období je navrhován stupeň elektrizace bytového fondu B s ohledem na předpokládané užití elektrické energie (zvyšující se standard v užití el.spotřebičů v domácnostech mikrovlnné trouby, varné konvice, myčky nádobí, průtokové ohřívače vody, grily apod.). Zatížení bytových odběrů je určeno podle uvedené skladby při použití tab. č.15 (hodnoty pro TS) a tab č. 3 (koeficientu podílu na maximu zatížení v časovém pásmu f b v daném příp. je max. zatížení ve večerní špičce). Pro nebytový odběr je uvažován podíl 0,35 kw/b.j. Pro podnikatelské aktivity je stanoveno zatížení odhadem (podle předpokládaného rozvoje obce). V uvedených hodnotách měrného zatížení je při dnešním trendu růstu spotřeby zahrnuta realizační (r.2015) i výhledová hodnota, jelikož se nepředpokládá, že zatížení u b.j. bude po r.2010 dále výrazněji narůstat. Energie pro vytápění - plyn - do 95% - el.energie do 5% - minim.tuhá paliva - uhlí, dřevo V obci je v současné době 70 trvale obydlených bytů se 223 obyvateli. Pro návrhové období - do roku 2025 je uvažováno kapacitně v plochách s výstavbou 48 RD. Bilance potřebného příkonu uvažuje v návrhovém období celkem 105 bytů se 260 obyvateli. Pro drobné živnostníky a malé podnikatelské subjekty rozptýlené v zastavěné části obce a ve stávající bytové zástavbě, vč. předpokládané výstavby občanské vybavenosti (základny mobilní telefonní sítě apod.), je možné potřebný příkon zajistit přímo z distribuční rozvodné sítě NN, příp. samostatným vývodem z DTS. Předpokládaný odběr obce v návrhovém období: 1. bytové odběry - B2 Návrhové období celkem 87 bytů 100 b.j. x 2,1 kw = 210 kw 2. bytové odběry C1 Návrhové období celkem 5 bytů 5 b.j. x 9,7 kw = 49 kw 3. Nebytové odběry - obč.vybavenost, podnik.aktivity, kom.sféra 50 kw 4. Podnik.aktivity výroba, napojeno vývodem z DTS 50 kw celková potřeba pro zajištění z DTS 359 kw Navrhované řešení zásobování el. energií Vedení VN 22 kv Je předpoklad, že i ve výhledu bude požadovaný výkon pro obec zajišťován z vedení VN 22 kv a že beze změn zůstane i základní konfigurace stávající sítě VN 22kV včetně přípojek k TS. Žádné zásahy a úpravy na stávajícím vedení VN se v návrhovém období nepředpokládají kromě běžné údržby, nebudou-li vyvolány nepředpokládanými okolnostmi.

21 Transformovny 22/0,4kV Celkový možný instalovaný výkon v transformátu TS 1 je v současné době 160 kva a pokrývá veškeré požadavky obce. Podle narůstajících požadavků na zajištění el. příkonu pro distribuční odběr bude možné provést rekonstrukci a výměnu stávajícího transformátoru na distribuční trafostanici TS 1, do konstrukčního provedení 250 kva. V případě rozsáhlejší výstavby RD ve východní části obce bude nutná rekonstrukce zděné TS 1, do konstrukčního provedení 400 kva. Touto výměnou bude možné zajistit celkový transformační výkon 400 kva pro odběratele obce. Navrhovaná koncepce zásobování obce elektrickou energií bude realizována postupně, je odvislá od rozsahu předpokládané výstavby a požadavků na zajištění požadovaného příkonu pro jednotlivé odběratele v daných lokalitách. V návaznosti na vytížení TS budou prováděny úpravy stávající distribuční rozvodné sítě NN, případně její dílčí modernizace a rozšíření. Rozvodná síť NN Stávající rozvodná síť NN distribuční je provedena převážně jako venkovní vedení na betonových stožárech. Pro současnou potřebu obce je její stav vyhovující. Domovní přípojky jsou řešeny závěsnými kabely, v malém rozsahu i kabelem v zemi, částečně též drátovým vedením. Pro navrhovaný rozvoj obce se předpokládá rozšiřování rozvodné sítě NN do nově navrhovaných lokalit výstavby a to buď navázáním na stávající stav, případně provedením samostatných kabelových vývodů z trafostanic - podle požadovaných příkonů a rozsahu vlastní výstavby. V nových lokalitách doporučujeme u soustředěné zástavby provedení zemními kabely s ohledem na jejich vyšší přenosové možnosti. Veřejné osvětlení V obci je vybudováno v celém rozsahu. Provedeno je venkovním vedením na společných stožárech se sítí NN. Světelné zdroje jsou výbojkové. Při modernizaci a výměně bet.sloupů rozvodné sítě NN byla provedena i modernizace veřejného osvětlení. V nových lokalitách výstavby bude provedeno jeho rozšíření navázáním na současný stav. V případě venkovní distribuční rozvodné sítě NN se jí použije i pro upevnění svítidel veřejného osvětlení. V místech, kde bude rozvodná síť NN prováděna zemními kabely, bude takto provedeno i nové veřejné osvětlení s použitím sadových, případně silničních stožárů, osazených svítidly s efektivními světelnými zdroji. Tím bude dosaženo vyšší světelné účinnosti s menší energetickou náročností. Ochranná pásma Při plánování nové výstavby, eventuelně při provádění různých stavebně montážních prací nebo při zemních pracích je nutné respektovat v prostoru stávajících i nově navrhovaných tras energetických vedení a zařízení ochranná pásma. Stanovení ochranných pásem energetických děl je dáno 46 Energetického zákona č. 458/2000 Sb., platného od , ve znění pozdějších předpisů Zásobování plynem Obec je v celém rozsahu plynofikována od R Obec je napojena STL přípojkou PE 90 z vtl.rs v obci Prosiměřice. Rozvody v obci, včetně přivaděče od RS jsou provedeny výhradně STL místní sítí 0,3 MPa s doregulací u jednotlivých odběratelů pomocí domovních regulátorů. Podle zpracovaného generelu je nutno výhledově dodávat pro Stošíkovice 242,8 m 3 /hod, t.j m 3 /rok.
