1 Územní studie DUBICE, lokalita Z16a Identifikační údaje: Stupeň dokumentace: Řešená lokalita: Obec: Sídlo, katastrální území: Lokalita dle změny č. 4 ÚPnSÚ Územní studie Řehlovice Dubice lokalita Z16a Zadavatel: Pořizovatel za OÚ Řehlovice: Obecní úřad Řehlovice Karel Žampach, fyzická osoba splňující kvalifikační požadavky dle 24 stavebního zákona č.183/2006 Sb., v platném znění. Zpracovatel: Spolupracovníci: Doprava Energetika, spoje Vodní hospodářství Ing. arch. Pavel Ponča Jizerská 2940/55, Ústí nad Labem ing. Vladimír Budinský ing. Milan Šobr ing. Karel Lejčko Termín: červen

2 Obsah A) ÚVOD... 4 Zadání úkolu... 4 Nadřazená ÚPD... 4 Použité podklady... 5 B) VYMEZENÍ ŘEŠENÉHO ÚZEMÍ... 5 C) CHARAKTERISTIKA ÚZEMÍ... 5 Limity využití území... 6 D) URBANISTICKÁ KONCEPCE... 6 Návrh řešení... 6 Bilance ploch bloky, parcely... 7 E) REGULACE... 9 F) VODNÍ HOSPODÁŘSTVÍ Zásobování vodou Odkanalizování Dešťové vody G) ENERGETIKA, SPOJE Návrh zástavby Energetická koncepce a infrastruktura Rozvody nízkého napětí Veřejné osvětlení Plynovodní síť Telekomunikační síť H) DOPRAVA Úvod, Zhodnocení Přípravných Prací Vymezení Řešeného Území Poloha Území V Dopravním Systému Místní Komunikační Síť Síť Pěších Komunikací

3 6. Klidová Doprava Rozhledové Poměry Stanovisko Di Pčr K Dopravnímu Napojení Lokality Z 16a, Určené K Výstavbě Rodinných Domů V Dubicích Územní studie Dubice lokalita Z16a červen 2013 OBSAH DOKUMENTACE VÝKRESY 1 : HLAVNÍ VÝKRES 2 DOPRAVA 3 ENERGETIKA, SPOJE 4 VODNÍ HOSPODÁŘSTVÍ 5 KOORDINAČNÍ VÝKRES 6 VÝKRES ŠIRŠÍCH VZTAHŮ PRŮVODNÍ ZPRÁVA 3

4 A) ÚVOD Zadání úkolu Pořízení územní studie vyplývá z podmínky, vydané změny č.4 ÚPnSÚ Řehlovice a obsažené v opatření obecné povahy k této územně plánovací dokumentaci a rozhodnutím Zastupitelstva obce Řehlovice ze dne o pořízení územní studie Dubice lokalita Z16a (dále též US). Zpracování územní studie pro řešenou lokalitu rodinných domů je vyvoláno potřebou obce a stavebníků na brzké zahájení výstavby v tomto území. V ÚPn byla vymezena v sídle Dubice zastavitelná plocha pro bydlení č. Z16a lokalita určena pro bydlení individuální. Pro velkou rozlohou, nároky na vybudování nové veřejné dopravní a technické infrastruktury a nutnost koordinace způsobu zástavby i organizace výstavby vyžaduje podrobnější prověření změn využití území, než poskytuje měřítko i způsob zpracování územního plánu. Zároveň se jedná o lukrativní území v samotném centru obce, proto je nutné řešit toto území komplexně a koncepci budoucí zástavby připravovat pro celou lokalitu. Nadřazená ÚPD Změna č.4 ÚPnSÚ Řehlovice, schválené Zastupitelstvem obce dne a vydaného opatření obecné povahy, které nabylo účinnosti dne PÚR - z Politiky územního rozvoje ČR 2008 schválené usnesením vlády ČR č. 929 ze dne 20. července 2009 nevyplývají pro řešené území žádné konkrétní požadavky ZÚR ÚK Zásady územního rozvoje Ústeckého kraje, schválené v září V řešeném území se nenachází žádné stavby technické a dopravní infrastruktury ani prvky ÚSES vymezené v ZÚR ÚK. 4

5 Použité podklady katastrální mapa řešeného území, údaje z katastru nemovitostí pro řešené území, platný územní plán obce, platná změna č.4 ÚPnSÚ podklady a údaje od vlastníka nebo správců technické infrastruktury B) VYMEZENÍ ŘEŠENÉHO ÚZEMÍ Územní studie je zpracována pro část sídla Dubice, katastrální území Dubice, lokalitu označenou v platné změně č.4 ÚPnSÚ Řehlovice Z16a, vymezená jako zastavitelná plocha pro bydlení venkovského typu. Řešená lokalita leží na volném pozemku orné půdy, na pozemku p.p.č.67/1 paní Paterové a pana Poláka, mezi obytnou zástavbou podél silnic z Dubic do Dubiček a z Dubic na Moravany. Od východu je plocha limitována pozemky jiného vlastníka. Mezi vlastní řešenou plochou a severní novou výstavbou podél silnice na Moravany zůstává volný prostor, s kterým je možno za podmínky souhlasu majitelů v budoucnu počítat s výstavbou. Od jihu je plocha limitována ochrannými pásmy elektr. vedení vvn a zvláště dálkového vodovodu (OP zasahuje do řešené plochy). Jediný možný dopravní přístup je od jihu, proluka na severozápadě může sloužit pěším. Mezi řešenou plochou a stávající zástavbou (spíše zahradami a volnými parcelami) je odvodňovací příkop, který je vhodné zachovat i jako krajinotvorný prvek. C) CHARAKTERISTIKA ÚZEMÍ Území je téměř rovné, velice mírně se svažuje k jihu. Řešené území má dobrou obytnou a krajinnou hodnotu díky poloze, přímému napojení na centrum obce s občanskou vybaveností, sportovištěm. 5

6 Celková rozloha celé lokality je 3,07 ha včetně komunikací, zeleně, chodníků, vodních prvků. Celková plocha zástavby včetně zahrad činí 2,23 ha. Limity využití území Ochranné pásmo labského vodovodu 15 m od okraje potrubí Ochranné pásmo vodního zdroje Širší pásmo vodohospodářských zájmů Ochranné pásmo elektrického vedení vn 7 m od okraje vedení 4. Zóna CHKO České středohoří D) URBANISTICKÁ KONCEPCE Návrh řešení Urbanistická koncepce celého řešeného území vychází z konfigurace terénu, vazeb na stávající zástavbu, respektování limitů využití území, využití krajinných prvků. Koncepce počítá s možností výhledového napojení severních pozemků pro možnou výstavbu rodinných domů. Samotná konfigurace zástavby je podřízena efektivní dopravní vnitřní obsluze, podél navržených komunikací jsou navrženy inženýrské sítě. Prostor v ochranném pásmu pod elektrickým vedení vn je využit jako veřejná zeleň s omezenou možností využití a výsadbou nízké zeleně, stejně tak jako proluka mezi bloky C a D pro perspektivní přístup do rezervní plochy pro možnou další výstavbu RD. Pro kompozičně zajímavější zeleň je možno využít plochy na severozápadním okraji a na jižním okraji řešeného území již mimo samotné řešené území, ale ve vlastnictví stejného majitele. Zachovává se také otevřený vodní příkop podél západního okraje plochy. 6

7 V návrhu jsou pevně vymezeny bloky zástavby, komunikace, pěší cesty, zeleň. Samotnou parcelaci a umístění domů na parcelách lze přizpůsobit požadavkům stavebníků. Pevně jsou vymezeny také uliční čáry, pro stavební čáry platí pouze minimální vzdálenost 5m od uliční čáry. Podél stávajících i navržených komunikací jsou navrženy chodníky pro pěší a pásy zeleně. Urbanistický návrh doporučuje efektivní využití parcel výstavbou dvojdomků, čímž se umožní lepší využití poměrně úzkých parcel a ekonomické zhodnocení samotné zástavby a inženýrských sítí. Na větších parcelách a parcelách kde to není možné jsou navrženy izolované rodinné domy. Bilance ploch bloky, parcely Bloky Parcely Výměry-m2 A celkem A B

8 celkem B C celkem C D celkem D Celkem A- D Bilance ploch (m2) celkem 8

9 Parcely RD Místní komunikace Chodníky 777 Pěšina podél příkopu 212 Zelené pásy kolem komunikací Zeleň veřejná v OP el.vedení Zeleň v proluce k rezervě 472 Zeleň ostatní (okraje jih, sz.) 85 Vodní příkop 824 Celkem E) REGULACE Stanovení podmínek pro plochy s rozdílným způsobem využití b y d l e n í v e n k o v s k é - BV f u n k č n í v y u ž i t í přípustné 9

10 rodinné bydlení v izolovaných objektech s obytným podkrovím, max. jednopodlažních nebo dvojdomcích, max. dvoupodlažních s obytným podkrovím, s odpovídajícím zázemím užitkových zahrad a s chovem drobného hospodářského zvířectva stavby s funkcí doplňkovou pro činnosti pěstitelské a chovatelské nerušící obslužné funkce místního významu pobytová rekreace v chalupách nezbytné plochy technického vybavení odstavná stání a parkoviště sloužící funkční potřebě území příslušné komunikace motorové, pěší a cyklistické zeleň liniová a plošná součástí plochy mohou být pozemky dalších staveb a zařízení, které nesnižují kvalitu prostředí a pohodu bydlení ve vymezené ploše, jsou slučitelné s bydlením a slouží zejména obyvatelům v takto vymezené ploše podmínečně přípustné (ojedinělý výskyt, malý plošný rozsah) drobné podnikání v provozovnách, bez negativních vlivů na okolí, které nelze uskutečnit v rámci rodinného domu zařízení pro turistickou rekreaci zahradnictví nepřípustné vše ostatní 10

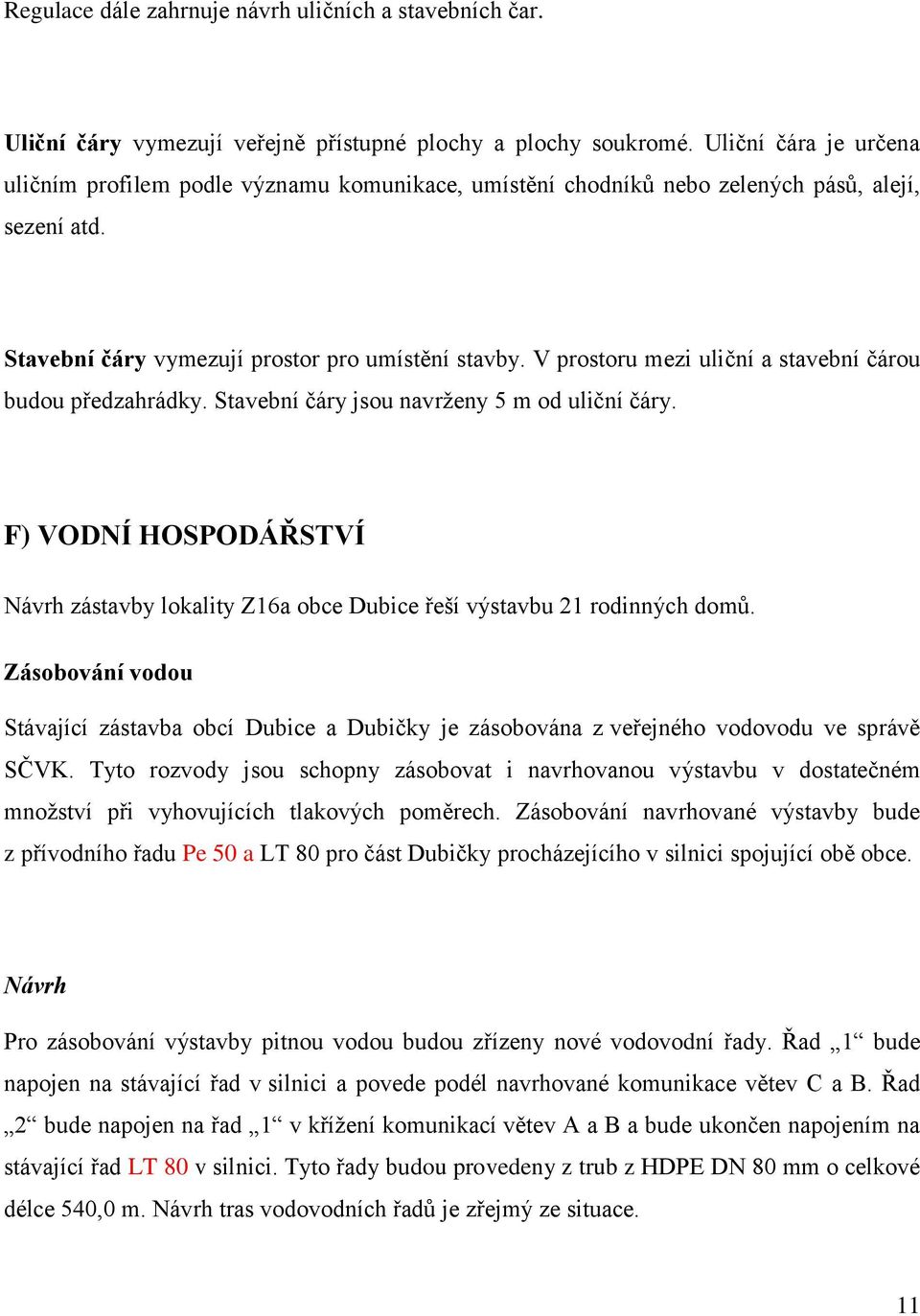

11 Regulace dále zahrnuje návrh uličních a stavebních čar. Uliční čáry vymezují veřejně přístupné plochy a plochy soukromé. Uliční čára je určena uličním profilem podle významu komunikace, umístění chodníků nebo zelených pásů, alejí, sezení atd. Stavební čáry vymezují prostor pro umístění stavby. V prostoru mezi uliční a stavební čárou budou předzahrádky. Stavební čáry jsou navrženy 5 m od uliční čáry. F) VODNÍ HOSPODÁŘSTVÍ Návrh zástavby lokality Z16a obce Dubice řeší výstavbu 21 rodinných domů. Zásobování vodou Stávající zástavba obcí Dubice a Dubičky je zásobována z veřejného vodovodu ve správě SČVK. Tyto rozvody jsou schopny zásobovat i navrhovanou výstavbu v dostatečném množství při vyhovujících tlakových poměrech. Zásobování navrhované výstavby bude z přívodního řadu Pe 50 a LT 80 pro část Dubičky procházejícího v silnici spojující obě obce. Návrh Pro zásobování výstavby pitnou vodou budou zřízeny nové vodovodní řady. Řad 1 bude napojen na stávající řad v silnici a povede podél navrhované komunikace větev C a B. Řad 2 bude napojen na řad 1 v křížení komunikací větev A a B a bude ukončen napojením na stávající řad LT 80 v silnici. Tyto řady budou provedeny z trub z HDPE DN 80 mm o celkové délce 540,0 m. Návrh tras vodovodních řadů je zřejmý ze situace. 11

12 Sklon potrubí bude totožný se sklonem původního případně upraveného terénu (niveletou komunikací). Zemní práce budou prováděny (dle hloubky) jako otevřená, případně pažená rýha. Potrubí bude ukládáno na pískový podsyp o mocnosti 0,10 m a pískem bude obsypáno až do výšky 0,30 m nad vrchol potrubí. Zbytek rýhy bude zasypán nesedavým materiálem. Nad potrubím bude uložen kovový vodič pro snadné nalezení potrubí detektorem kovů. Navržený vodovodní systém bude zároveň sloužit jako zdroj požární vody z tohoto důvodu budou na něm osazeny požární hydranty které budou sloužit zároveň pro odvzdušnění, případně odkalení potrubí. Při zpracování dalších stupňů projektové dokumentace bude nutno respektovat normu prostorové uspořádání sítí technického vybavení. Potřeba pitné vody Předpokládaný počet obyvatel (Os) 73 osob Specifická spotřeba vody (Q o ) 100 l.os -1.den -1 Koeficient denní nerovnoměrnosti (K d ) 1,50 Koeficient hodinové nerovnoměrnosti (K h ) 2,10 Celková denní potřeba vody Q p = Os x Q o l.den -1 7,3 m 3.den -1 Maximální denní potřeba Q d = Q p x K d l.den -1 Q d = (Q p x K d ) / (24 x 3600) 0,13 l.sec -1 12

13 Maximální hodinová potřeba Q h = Q d x K h 0,27 l.sec -1 Odkanalizování Dle platného územního plánu je uvažováno v obci s vybudováním splaškové kanalizace a čistírny odpadních vod. V současné době není však znám termín realizace. Z tohoto důvodu je navržena pouze trasa možné splaškové kanalizace pro vytvoření územní rezervy pro možnou její budoucí realizaci. Doporučuje se budovat tuto kanalizaci až při výstavbě kanalizace v celé obci. Návrh Splaškové vody Splaškové odpadní vody z rodinných domů budou v současné době likvidovány individuelně na pozemcích jednotlivých domů. Budou čištěny v domovních čistírnách a vyčištěná voda bude využívána pro zálivku (společně s dešťovou vodou), přebytečná voda bude vsakována. Návrh likvidace odpadních vod bude řešen tak, aby bylo možno po vybudování veřejné kanalizace přepojit odkanalizování objektů na tuto kanalizaci. Pro budoucí odvedení splaškových vod budou gravitační stoky provedeny z kameninových trub DN 300 mm o celkové délce 370,0 m. Návrh tras kanalizačních stok je zřejmý ze situace. Zemní práce budou prováděny podle hloubky potrubí jako otevřená, případně jako pažená rýha. Potrubí bude ukládáno na pískový podsyp o mocnosti 0,10 m a pískem bude obsypáno až do výšky 0,30 m nad vrchol potrubí. Zbytek rýh bude zasypán nesedavým materiálem. Při zpracování dalších stupňů projektové dokumentace bude nutno respektovat normu prostorové uspořádání sítí technického vybavení. 13

14 Produkce splaškových odpadních vod a znečištění Předpokládaný počet obyvatel (Os) 73 osob Specifická produkce odp. vody (Q o ) 100 l.os -1.den -1 Specifické znečištění v kriteriu BSK 5 60,00 g.os -1.den -1 Specifické znečištění v kriteriu NL 55,00 g.os -1.den -1 Specifické znečištění v kriteriu CHSK Cr 120,00 g.os -1.den -1 Specifické znečištění v kriteriu N anorg 10,50 g.os -1.den -1 Specifické znečištění v kriteriu N-NH 4 + 6,75 g.os -1.den -1 Specifické znečištění v kriteriu P celk 2,25 g.os -1.den -1 Celková denní produkce odp. vod Q = Os x Q o l.den -1 m 3.den -1 7,30 Průměrný denní odtok Q d = Q p / (24 x 3600) 0,084 l.sec -1 Celkové znečištění V kriteriu BSK 5 14

15 Z c = Os x 60, g.den -1 4,38 kg.den -1 V kriteriu NL Z c = Os x 55, g.den -1 4,02 kg.den -1 V kriteriu CHSK Cr Z c = Os x 120, g.den -1 8,76 kg.den -1 Dešťové vody Srážkové vody budou zachycovány na pozemcích jednotlivých stavebníků a zde budou i likvidovány vsakováním nebo druhotně využívané pro zálivku či po úpravě pro praní a splachování. Srážkové vody z komunikací budou svedeny k likvidaci (vsakovány) do okolního terénu. Případně budou vybudovány podél komunikací vsakovací drény, budou řešeny v rámci realizace komunikací. G) ENERGETIKA, SPOJE Návrh zástavby Urbanistická studie navrhuje výstavbu rodinných domků v celkovém počtu 21. Zastavění ploch odpovídá zpracování územního plánu a jeho čtvrté změně. Koncepce zásobování energiemi a z ní vyplývající energetická infrastruktura jsou rovněž v souladu s platnou územně plánovací dokumentací. Jedná se o plochy s tzv. venkovským bydlením, tedy bez větších ekonomických aktivit. 15

16 Níže navržená energetická infrastruktura je řešena především z hlediska trasování sítí. Nejsou prováděny výpočty sítí a následné určení dimenze kabelových a trubních rozvodů. Zástavba bude realizována ve čtyřech blocích: blok A 7 rodinných domků včetně garáží blok B 5 rodinných domků včetně garáží blok C 5 rodinných domků včetně garáží blok D 4 rodinné domky včetně garáží Energetická koncepce a infrastruktura Koncepce užití energií v řešeném území je navržena ve dvou variantách. Varianta A Tato varianta odpovídá koncepci stanovené v platném ÚPn. Podmínkou je plošná plynofikace sídla Dubice středotlakým plynovodem. elektřiny bude využíváno pouze pro běžné spotřebiče připojitelné přes zásuvku a svícení (tzv. elektrizační stupeň A) plyn bude využíván pro vytápění, vaření a ohřev užitkové vody, přednostně budou využívány kombinované kotle pro vytápění a ohřev vody nebo kotle s akumulačním ohřevem vody (výrazné snížení hodinového odběru plynu a menší zatížení sítě) doporučuje se využívat pro ohřev vody slunečních kolektorů, fotovoltaické panely pro výrobu elektřiny budou umístěny na střechách rodinných domků 16

17 Varianta B elektřiny bude využíváno pro běžné spotřebiče připojitelné přes zásuvku, svícení a ohřev užitkové vody (tzv. elektrizační stupeň B2) pro vytápění budou využita paliva nezávislá na sítích, tzn. kapalné a plynné uhlovodíky /při plošné plynofikaci umožní snadnou konverzi na zemní plyn/, všechny formy biomasy. Užití hnědého uhlí musí být podmíněno instalací ekologického kotle. Přestože se v ČR tato forma vytápění dotuje, ve vyspělých zemích je uhlí vytěsňováno ušlechtilými palivy. doporučuje se využívat pro ohřev vody slunečních kolektorů, fotovoltaické panely pro výrobu elektřiny budou umístěny na střechách rodinných domků Orientační potřeby energií pro jednotlivé varianty varianta A označ. plochy výstavba elektřina el.stupeň A kva*/ MWh zemní plyn m 3 /ho tis. vytápění d m 3 /rok A 7 RD 14 9,8 15,9 26 zemní plyn B 5 RD ,7 18 zemní plyn C 5 RD ,7 18 zemní plyn D 4 RD 8 5,6 9,6 15 zemní plyn varianta B Celkem 42 29,4 48,

18 elektřina označ. plochy výstavba el. stupeň B2 vytápění kva*/ MWh A 7 RD 23,8 32 ekopaliva nezávislá na sítích B 5 RD ekopaliva nezávislá na sítích C 5 RD ekopaliva nezávislá na sítích D 4 RD 13,6 18 ekopaliva nezávislá na sítích Celkem 71,4 96 */ - podíl na výkonu trafa Rozvody elektřiny, středotlakého plynu, veřejného osvětlení a telekomunikační rozvody budou vedeny vždy po jedné straně komunikace a budou u jednotlivých objektů zaústěny do integrovaného pilíře, kde bude umístěna přípojková skříň a elektroměrový rozvaděč, hlavní uzávěr plynu s tlakovým regulátorem a plynoměrem a připojovací skříňka spojového kabelu. Integrované pilíře budou umístěny v rozích dvou sousedících stavebních parcel. Prostorové uspořádání sítí bude odpovídat ČSN a dalším oborovým normám a předpisům. 18

19 Rozvody nízkého napětí Zdrojem elektřiny pro řešené území bude stávající příhradová trafostanice č.18 /Dubice obec/. Budou využity její výkonové rezervy, případně bude provedena rekonstrukce a osazena dalším transformátorem (případně bude postavena nová trafostanice na místě stávající a osazena transformačním výkonem odpovídající dané potřebě). Rozvody nízkého napětí pro stavební parcely budou vyvedeny ze stávajícího sekunderního rozvaděče umístěného v těsné blízkosti trafostanice č. 18. V případě nutnosti bude tento rozvaděč rozšířen. Z rozvaděče bude vyvedena samostatná smyčka pro napojení všech stavebních parcel. Smyčka bude zaústěna do integrovaných pilířů umístěných na hranici stavebních parcel. Kabely nízkého napětí (smyčky) budou uloženy v pískovém loži ve výkopu o minimálním krytí 0,35 m. Budou vedeny v chodníku po jedné straně komunikace 0,6 m od hranice stavebních parcel. Nad kabely bude umístěna výstražná červená PE folie. Zpracovaný projekt bude odsouhlasen a.s. SČE. Veřejné osvětlení Pro napájení veřejného osvětlení bude využit rozvaděč veřejného osvětlení, který je umístěný vedle trafostanice č. 18. Z tohoto rozvaděče bude vyveden kabel nn propojující všechny navržené osvětlovací body. Jako osvětlovací body budou voleny sadové stožáry se sodíkovými výbojkami nebo dnes již užívanými LED žárovkami /výrazné úspory el. energie/. Sadové stožáry budou umístěny vždy na jedné straně komunikace. Počet osvětlovacích bodů a jejich vzdálenost bude určena výpočtem na základě výšky užitých stožárů a výkonu světelného zdroje. Plynovodní síť Budování středotlaké plynovodní sítě v řešeném území je podmíněno plošnou plynofikací sídla Dubice /návrh ÚPn/. 19

20 V řešeném území budou realizovány dva uliční plynovodní řady napojené na místní síť západně od trafostanice č.18. Středotlaké plynovody budou provedeny z liniového polyetylenu lpe SDR 11 spojovaného pomocí elektrotvarovek. Budou uloženy v pískovém loži ve výkopu o hloubce 0,8 m a opatřeny výstražnou žlutou PE folií. Přípojky pro jednotlivé objekty budou zaústěny do integrovaného pilíře. který bude vybaven hlavním uzávěrem plynu, tlakovým regulátorem a plynoměrem. Plynovody budou provedeny podle ČSN , , TPG a dalších souvisejících předpisů, vyhlášek a norem. Jejich dimenze bude určena výpočtem. Projekt středotlakého plynovodu bude odsouhlasen a.s. SČP. Telekomunikační síť Trasování telekomunikačních rozvodů bude kopírovat rozvody nízkého napětí. Nebude třeba realizovat další výkopové práce. V území se nacházejí stávající kabelové telekomunikační rozvody, které budou využity pro napojení nových rozvodů. Technické řešení, místo napojení, případné umístění koncentrátoru bude řešit další stupeň projektové dokumentace. V současné době je možné řešit telekomunikační možnosti bezdrátovými sítěmi. Počet operátorů a kvalita služeb v této oblasti roste, obdobně i počet uživatelů. Operátoři nabízejí i přístup k internetu. Televizní a rozhlasový signál lze přijímat z pozemního i satelitního vysílání, včetně připojení k internetové síti. H) DOPRAVA 1. ÚVOD, ZHODNOCENÍ PŘÍPRAVNÝCH PRACÍ Součástí územní studie byl průzkum a přípravné práce, které byly provedeny v rozsahu a podrobnosti, umožňující identifikaci problémů v území včetně limitů, dopravních závad a problematických míst. 20

21 V rámci přípravných prací byly na základě zadání územní studie shromážděny požadavky pořizovatele na dopravní řešení lokality, které byly do územní studie zapracovány. 2. VYMEZENÍ ŘEŠENÉHO ÚZEMÍ Lokalita Z 16a je vázána na stávající místní komunikaci (štěrková komunikace) a zprostředkovaně pak na průtah silnice třetí třídy III/24726 Dubice - Dubičky. Silnice první ani druhé třídy nejsou v řešeném území zastoupeny. 3. POLOHA ÚZEMÍ V DOPRAVNÍM SYSTÉMU Řešený prostor leží v málo dopravně exponovaném území na okraji zástavby v blízkém kontaktu na zastavěnou část obce. Lokalita je na katastru části obce Dubice a je podle platného územního plánu v zastavitelné části obce, kde přímo navazuje na další plánované lokality výstavby, které jsou v přímém kontaktu se současně zastavěným prostorem sídla. 4. MÍSTNÍ KOMUNIKAČNÍ SÍŤ DUBICE, lokalita Z 16a Lokalita, určená pro výstavbu rodinných domů (RD), je rozdělena na samostatné parcely, které jsou napojeny přímo na nově navržené místní komunikace. Místní komunikace A, která je páteřní dopravní trasou v lokalitě výstavby RD, je napojena na stávající místní komunikaci. Ta je v návrhu upravena tak, aby tvořila s nově navrženou komunikací A hlavní komunikaci. Původní místní MK je ve stavu napojena na průtah silnice třetí třídy III/24736 a v prostoru styčné křižovatky se stavebně neupravuje. Kategorizace komunikace 21

22 V lokalitě, určené pro výstavbu rodinných domů, jsou navrženy místní komunikace, kde parametry odpovídají komunikaci funkční skupiny C se šířkou vozovky 6 m. Návrhová rychlost je vzhledem k charakteru lokality zvolena 30 km/hod (režim Zóna 30 ). Směrové řešení V lokalitě jsou navrženy následující místní komunikace: Komunikace A délka 195,2 m Místní komunikace A je hlavní páteřní trasou řešené lokality. Je napojena na stávající štěrkovou místní komunikaci, která se pak napojuje na průtah silnice třetí třídy III/24736 ve stykové křižovatce. Počátek trasy je napojen na stávající místní komunikaci průběžným levostranným směrovým obloukem o poloměru R 35 m. Pokračuje úsekem v přímé a následuje pravostranný oblouk o poloměru R 30 m. Komunikace je ukončena v křižovatce s MK B a C. Komunikace B délka 88,7 m Místní komunikace B má funkci obslužné MK v západní části lokality. Je ukončena slepě s bočním obratištěm pro vozidla pro svoz odpadků v místě napojení posledního pozemku rodinného domu v dané lokalitě. Počátek trasy je napojen v křižovatce s komunikacemi A a C. Trasa pokračuje úsekem v přímé, následuje levostranný oblouk o poloměru R 300 m a koncový přímý úsek. MK je ukončena v prostoru obratiště. Komunikace C délka 109,1 m 22

23 Místní komunikace C má funkci obslužné MK ve východní části lokality. Je ukončena slepě s bočním obratištěm pro vozidla pro svoz odpadků v místě napojení posledního pozemku rodinného domu v dané lokalitě. Počátek trasy je napojen v křižovatce s komunikacemi A a B. Trasa je vedena v přímém úseku. MK je ukončena v prostoru obratiště. Výškové řešení Terén v lokalitě je rovinatý, požadavek na podélný sklon nivelety bude v souladu s platnou ČSN Maximální podélný sklon nivelety by neměl přesahovat povolené hranice podélného sklonu nivelety pro obslužné místní komunikace. Šířkové uspořádání Šířky místních komunikací jsou 6 m. MK jsou navrženy tak, aby parametry příčných profilů odpovídaly průjezdu osobních vozidel a vozidel pro odvoz komunálního odpadu. Komunikace A prostor komunikace je tvořen vozovkou, z pravé strany ve směru staničení je navržen doprovodný chodník o šířce 2 m, přerušovaný dlážděnými vjezdy k objektům RD. Z levé strany je navržen pás složený z úseků zeleně a zpevněných vjezdů k objektům RD. Komunikace B prostor komunikace je tvořen vozovkou, z pravé strany ve směru staničení je navržen doprovodný chodník o šířce 2 m, přerušovaný dlážděnými vjezdy k objektům RD. Z levé strany je navržen pás zeleně. 23

24 Komunikace C prostor komunikace je tvořen vozovkou, z levé strany ve směru staničení je navržen doprovodný chodník o šířce 2 m, přerušovaný dlážděnými vjezdy k objektům RD. Z pravé strany je navržen pás zeleně. Komunikace je navržena tak, aby vyhovovala požadavkům Vyhlášky o obecných požadavcích na využívání území č. 501/2006 Sb. Zejména je nutno dodržet zásady uvedené v 22, kde nejmenší šířka veřejného prostranství, jehož součástí je pozemní komunikace zpřístupňující pozemek rodinného domu, je 8 m. 5. SÍŤ PĚŠÍCH KOMUNIKACÍ V lokalitě je na základě požadavků pořizovatele územní studie navržen doprovodný chodník podél obou místních komunikací A, B a C v řešené lokalitě. Nový chodník je součástí navrženého prostoru komunikací, je jednostranný a má šířku 2 m. Podél komunikace B je navržen jednostranný doprovodný chodník, který plynule přechází v komunikaci pro pěší funkční skupiny D o šířce 2,5 m. Tato pěší komunikace je vedena v trase původní cesty v úzké proluce mezi pozemky rodinných domů v zástavbě Dubic. Je napojena na průtah silnice třetí třídy. 6. KLIDOVÁ DOPRAVA V současnosti nejsou v řešeném prostoru žádné plochy a objekty klidové dopravy zastoupeny. V návrhu je nutné počítat s tím, že parkování a odstavování vozidel bude probíhat na vlastních pozemcích jednotlivých rodinných domů. 24

25 7. ROZHLEDOVÉ POMĚRY Požadavkem pořizovatele územní studie bylo posoudit rozhledové poměry v křižovatce napojení nové přístupové místní komunikace do navrhované lokality a na vnitřních komunikacích. V územní studii je navržena Zóna 30 a to v úseku od křižovatky stávající místní komunikace s průtahem silnice III/24726 v Dubicích až po obě nově navržené místní komunikace v lokalitě s výstavbou rodinných domů. Pro dopravní značku Stůj, dej přednost v jízdě na vedlejší komunikaci pro v = 30 km/hod o značkou Stůj, dej přednost v jízdě na vedlejší komunikaci. o Skupina vozidel podle tab. 17 skupina 2 (vozidlo pro odvoz odpadu) o Typické příčné uspořádání dvoupruhová komunikace a o Použita tabulka č.20; XB = 40 m, YB = 8,5 m, XC = 47 m, YC = 5 m, o pro rychlost 30 km/hod, YB = YC = 5 m pro předjíždění, 8. STANOVISKO DI PČR K DOPRAVNÍMU NAPOJENÍ LOKALITY Z 16a, URČENÉ K VÝSTAVBĚ RODINNÝCH DOMŮ V DUBICÍCH 25
