2. Účel použití zařízení FS20 RSU a krátký popis jeho funkcí Krátký přehled některých komponentů (modulů) systému FS20...3

Rozměr: px
Začít zobrazení ze stránky:

Download "2. Účel použití zařízení FS20 RSU a krátký popis jeho funkcí...3. 3. Krátký přehled některých komponentů (modulů) systému FS20...3"

Transkript

1 Obsah Strana 1. Úvod Účel použití zařízení FS20 RSU a krátký popis jeho funkcí...3 Zařízení na automatické ovládání rolet FS20 RSU 3. Krátký přehled některých komponentů (modulů) systému FS Rozsah dodávky Vysvětlivky symbolů používaných v tomto návodu k obsluze Bezpečnostní předpisy...7 Obj. č.: Montáž přístroje...8 a) Nalezení vhodného místa montáže přístroje...8 b) Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz...8 c) Vlastní provedení montáže přístroje (propojení kabelů) Naprogramování přístroje...11 Naprogramování kanálu (adresy) bezdrátového příjmu ovládacích povelů Obsluha přístroje (ovládání rolet, žaluzií nebo markýz)...12 Obsluha pomocí bezdrátových dálkových ovladačů (vysílačů)...12 Obsluha pomocí domácích centrál...12 Přímá ruční obsluha ovládání rolet, žaluzií nebo markýz pomocí FS20 RSU Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup našeho zařízení na ovládání rolet, markýz a žaluzií s bezdrátovým (rádiovým) přenosem ovládacích povelů v pásmu 868 MHz ze série systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Konstrukce tohoto výrobku odpovídá platným evropským a národním směrnicím jakož i normám (směrnici o elektromagnetické slučitelnosti). U tohoto výrobku byla doložena shoda s příslušnými normami (CE), odpovídající prohlášení a doklady jsou uloženy u výrobce Conrad Eletronic, Klaus-Conrad-Straße 1, D Hirschau. Abyste tento přístroj uchovali v dobrém stavu a zajistili jejich bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali jakož i v tomto návodu uvedené bezpečností předpisy. Před uvedením přístroje do provozu si prosím přečtěte celý tento návod k obsluze. Příslušná doplňková a kompatibilní zařízení systému FS20 (bezdrátově ovládané síťové zásuvky, dálkové ovladače, regulátory, vypínače, stmívače atd.) naleznete v katalogu nebo na internetu. Pro Vaši informaci uvádíme v kapitole 3. Krátký přehled komponentů (modulů) systému FS20 krátký přehled některých těchto zařízení. Jestliže tento výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. 10. Nastavení časovače (timeru nebo-li spínacích hodin)...12 a) Naprogramování timeru pomocí standardního ovládacího tlačítka S b) Naprogramování timeru pomocí dálkového ovladače Zařazení přístroje FS20 RSU do systému adres FS a) Přiřazení více adres / typů adres přístroji FS20 RSU...13 b) Vymazání adres / typů adres (vymazání čísla ovládacího kanálu) Nastavení přístroje na původní (dílenské) parametry Údržba a čištění přístroje Likvidace přístroje Technické údaje a parametry přístroje Možnost zvýšení dosahu rádiového přenosu signálů...15 Příloha: Kódy a adresování bezdrátového systému spínání FS Příklad přiřazení adres

2 2. Účel použití zařízení FS20 RSU a krátký popis jeho funkcí Tento výrobek, jehož ovládací funkce lze naprogramovat, slouží k automatickému nebo k ručnímu ovládání rolet markýz nebo žaluzií s elektrickým pohonem (motorem). Kromě ručního ovládání lze k ovládání rolet, markýz nebo žaluzií použít téměř všechny bezdrátové dálkové ovladače (vysílače) systému bezdrátového ovládání a spínání FS20 jakož i všechny domácí řídící centrály tohoto systému. Tímto způsobem můžete toto zařízení ovládat například spínacími hodinami FS20 ZE nebo i stmívači viz následující kapitola 3. Krátký přehled některých komponentů (modulů) systému FS20. Všechny naprogramované parametry zůstanou uloženy ve vnitřní paměti EEPROM i v případě výpadku síťového napájení. Jiný způsob používání přístroje, než bylo výše uvedeno, by mohl vést k poškození tohoto výrobku. Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby v jeho vnitřním zapojení! 3. Krátký přehled některých komponentů (modulů) systému FS20 Bezdrátové ovládaní markýz a rolet FS20 MS (obj. č.: ) Komfortní zařízení na stahování a vytahování elektricky ovládaných markýz a rolet (žaluzií). Bezdrátové ovládaní markýz (rolet) FS20 AMS (obj. č: ) Tento výrobek slouží k automatickému ovládání markýz (případně rolet nebo žaluzií) s elektrickým pohonem v závislosti na počasí (déšť, působení větru, intenzita slunečního záření). Bezdrátově ovládané spínací hodiny FS20 ZE (obj. č.: ) Časové ovládání až 4 rádiově (bezdrátově) spínaných zařízení systému FS20 nebo pomocí generátoru náhodných funkcí simulace přítomnosti v domě či v bytě. Termostat FS20 STR (obj. č.: ) Tento termostat vyšle bezdrátově (rádiovým signálem) při překročení nastavené teploty (nebo při jejím nedosažení) ovládací povely (rolety, žaluzie) například ke stažení (zasunutí) nebo k vytažení (vysunutí) markýzy. Bezdrátově ovládaný zásuvkový stmívač FS20 DI (obj. č.: ) Zásuvka se síťovou zástrčkou se zabudovaným stmívačem pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI20 (obj. č.: ) Vestavný stmívač pro stmívání obyčejných žárovek (ohmických zátěží) a pro konvenční transformátory halogenových žárovek (indukční zátěže). Bezdrátově ovládaný stmívač FS20 DI22 (obj. č.: ) Vestavný stmívač určený výlučně pro elektronické transformátory halogenových žárovek. Bezdrátový detektor deště FS20 SR (obj. č.: ) 3 Tento dvoukanálový bezdrátový detektor deště slouží k dálkovému rádiovému ovládání a řízení různých komponentů (přijímačů) systému bezdrátového spínání FS20. Domácí bezdrátová (rádiová) centrála FHZ1000 (obj. č.: ) Bezdrátová domácí centrála FHZ1000 představuje centrální jednotku ovládání (řízení) topení v domě či v bytě. Tato centrála ovládá jednotlivé pokojové regulátory (například regulátory topení neboli termostaty FHT8b ), jednotlivé servopohony ventilů topení (např. FHT8V ), jakož i ostatní komponenty se spínacími funkcemi bezdrátově ovládaného systému FS20 (zapínaní a vypínání Domácí bezdrátová (rádiová) počítačová centrála FHZ 1000 PC (obj. č.: ) Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu atd. Domácí bezdrátová (rádiová) počítačová centrála FHZ 1300 PC (obj. č.: ) Tuto domácí počítačovou centrálu neboli interface FHZ 1300 PC připojíte k PC nebo k notebooku pomocí USB-kabelu na volný USB-port počítače (notebooku), který rovněž zajistí její napájení. Pomocí tohoto přístroje si vytvoříte ze svého PC nebo notebooku domácí server, kterým budete po nainstalování příslušného ovladače a software ovládat komponenty systému FS20 a k nim připojená zařízení, a to zcela bezdrátově (pomocí rádiových vln), centrálně a přehledně. Software domácího serveru Vám umožní provedení individuálního nastavení ovládání domácích spotřebičů a jiných zařízení pomocí přehledného grafického menu na obrazovce (monitoru) počítače. Po provedení naprogramování se nebudete muset dále starat o topení, o osvětlení různých místností, budete moci stahovat a vytahovat v určitou dobu rolety (markýzy), zapínat a vypínat ventilátory (klimatizaci), měřit teplotu, vlhkost vzduchu atd. Tato domácí centrála má stejné vlastnosti jako centrála FHZ 1300 WLAN (obj. č ), pouze nepoužívá bezdrátovou síť WLAN. různých elektrických spotřebičů). Bezdrátově ovládaná síťová zásuvka FS20 ST (obj. č.: ) Bezdrátové zapínání a vypínání domácích elektrických spotřebičů (zapojených do této zásuvky) až do příkonu 3680 VA. Tuto zásuvku lze bezdrátově (rádiově) ovládat signály všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Bezdrátově ovládaný nástěnný spínač FS20 AS1 (obj. č.: ) Jedná se jednokanálový nástěnný spínač, který je odolný vůči povětrnostním vlivům (vlhkosti). Tento spínač lze bezdrátově (rádiově) ovládat signály až na vzdálenost 100 m všemi vysílači (ovladači) systému bezdrátového ovládání a spínání domácích elektrických spotřebičů FS20. Tento spínač je vybaven reléovým přepínacím kontaktem, který dokáže zapínat a vypínat elektrické spotřebiče, které vyžadují ke svému napájení střídavé napětí 230 V / 50 Hz (max. 16 A) jakož i spotřebiče, které jsou odděleny od síťového napájení, například spotřebiče vyžadující ke svému napájení napětí 12 V (osvětlovací tělesa s halogenovými žárovkami atd.). Tento spínač je dále vybaven časovými spínacími hodinami s funkcí automatického vypínání elektrických spotřebičů po určitém nastaveném čase (1 sekunda až 4,5 hodiny). Bezdrátově ovládané nástěnné spínače FS20 SA a FS20 AS4 (obj. č.: a ) Pomocí těchto spínačů (dálkových ovladačů), které jsou odolné vůči povětrnostním vlivům, můžete nezávisle na sobě spínat 2 nebo 4 elektrické spotřebiče s příkonem až 3680 VA. 4

3 Nástěnný bezdrátový dálkový ovladač (vypínač) FS20 S4A (obj. č.: ) Tento 2- nebo 4-kanálový dálkový ovladač (bezdrátový nástěnný vysílač) slouží k dálkovému rádiovému ovládání a řízení komponentů (jednotek) systému bezdrátového spínání FS20. Dálkové bezdrátové ovladače FS20 S8 a FS20 S20 (obj. č.: a ) Ruční vysílače (dálkové ovladače) s 8 nebo 20 ovládacími tlačítky pro různé funkce ovládání dovolují nezávisle na centrále cílené zapínání a vypínání (nebo stmívání) až 4 nebo 10 rádiově ovládaných zařízení systému bezdrátového spínání FS20. Dálkový bezdrátový ovladač FS20 S3 (obj. č.: ) Dálkový ovladač jako přívěsek na klíče se 3 ovládacími tlačítky. Vhodný pro stmívací a spínací funkce ovládání komponentů systému bezdrátového spínání FS20. Bezdrátový detektor kouře RM Uni-S (obj. č.: ) Tento detektor kouře vyšle v případě poplachu signály do dalších detektorů kouře, které budou mezi sebou propojeny kabely. Kromě toho vyšle tento detektor kouře v případě poplachu signál domácí centrále. Toto Vám zajistí včasné varování před nebezpečím vzniku požáru nezávisle na tom, do jaké místnosti provedete montáž tohoto detektoru (nebo těchto detektorů) kouře. V případě potřeby lze tento detektor přepnout i do režimu nouzového osvětlení. Bezdrátový regenerativní zesilovač FS20 RPT (obj. č.: ) Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah rádiového přenosu signálů mezi komponenty spínacího systému FS20. Telefonní ovladač komponentů systému FS20 F20 TS (obj. č.: ) Pomocí tohoto telefonního ovladače lze dálkově ovládat komponenty systému FS20. Toto zařízení lze připojit k běžné analogové telefonní účastnické přípojce (případně též k přípojce ISDN s analogovým výstupem). Poté stačí vytočit určité tajné telefonní číslo na normálním telefonním přístroji nebo na mobilním telefonu a následně zadat požadovanou kombinaci ovládacích povelů (maker), které příjme například domácí centrála FHZ1000 nebo domácí počítačová centrála (interface) FHZ 1300 PC, která zařídí vše potřebné (zapne nebo vypne v domě elektrické spotřebiče napojené na bezdrátový systém ovládání FS20 ). Bezdrátově ovládaný volič telefonních čísel HMS/FHZ Telefonický hlásič alarmu (obj. č.: ) Tento analogový volič telefonních čísel vytočí po zaslání signálu z domácí rádiové centrály FHZ1000 nebo z počítačové centrály (interface) FHZ 1300 PC až 3 předem naprogramovaná různá telefonní čísla (až s 22 číslicemi), aby Vás (nebo Vaše sousedy, přátele, známé, příbuzné) v případě nějaké závady informoval telefonicky (i na mobilním telefonu) v době Vaší nepřítomnosti o důvodu spuštění poplachu. Bezdrátový detektor pohybů FS20 PIRI (obj. č.: ) Tento dvoukanálový bezdrátový infračervený detektor pohybů (PIR) slouží k dálkovému rádiovému ovládání a řízení různých komponentů systému bezdrátového spínání FS20. Bezdrátový vlhkoměr (hygrostat) FS20 HGS (obj. č.: ) Na tomto vlhkoměru s teploměrem můžete nastavit mezní hodnoty relativní vlhkosti vzduchu, při jejichž překročení nebo nedosažení dojde ke spuštění dalších bezdrátově ovládaných přístrojů systému FS20, které zajistí příjemné prostředí v prostoru hlídaném tímto vlhkoměrem. Tento bezdrátový systém ovládání dokáže například zapnout ventilátory, sušičky vzduchu atd. Tímto způsobem můžete ohlídat sklepy, skladovací prostory, prádelny, sušárny prádla, garáže atd., ve kterých by se mohly rozmnožovat nebezpečné plísně. Pokojový regulátor topení (termostat) FHT8b ( FHT 80B ) (obj. č.: nebo ) Regulátor FHT8b (obousměrný bezdrátový pokojový termostat), který lze nainstalovat do jednotlivých vytápěných místností, je bezdrátově spojen s centrálou FHZ1000 a se servopohonem ventilu topení (radiátoru), například s ventilem FHT8V. Regulátor FHT8b měří pokojovou teplotu (teplotu vytápěné místnosti) a porovnává ji s časovým programem nastavení teploty (na centrále) nebo s ručně nastavenou teplotou (na ventilu topení). Tento termostat vysílá signály o teplotě do přístroje FHT 8W. Servopohon ventilu topení (radiátorů) FHT8V (obj. č.: nebo ) Regulátor ventilu topení (radiátorů) FHT8V nahrazuje obvyklý ventil topení s termostatem. Při montáži této regulační jednotky nemusíte provést vypuštění vody ani odvzdušnění systému topení. Přístroj řídící spotřebu tepelné energie FHT 8W (obj. č.: ) Toto zařízení s reléovým výstupem vyhodnotí údaje vyslané bezdrátově (rádiově) z pokojových regulátorů topení (termostatů) do servopohonů ventilů radiátorů až v deseti místnostech a podle těchto údajů dokáže přesně a úsporně řídit skutečnou potřebu tepla v jednotlivých místnostech v domě nebo v bytě (spotřebu elektrické energie). 4. Rozsah dodávky Zařízení na automatické ovládání rolet (markýz) a návod k obsluze. 5. Vysvětlivky symbolů používaných v tomto návodu k obsluze Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například úrazem elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat. Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k obsluze tohoto přístroje. 5 6

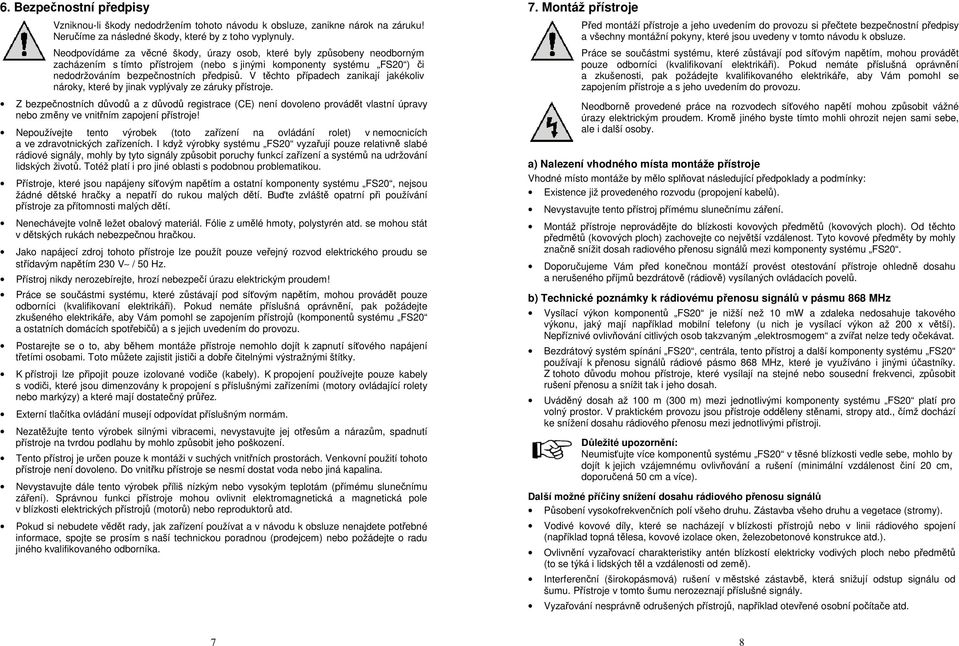

4 6. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením s tímto přístrojem (nebo s jinými komponenty systému FS20 ) či nedodržováním bezpečnostních předpisů. V těchto případech zanikají jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny ve vnitřním zapojení přístroje! Nepoužívejte tento výrobek (toto zařízení na ovládání rolet) v nemocnicích a ve zdravotnických zařízeních. I když výrobky systému FS20 vyzařují pouze relativně slabé rádiové signály, mohly by tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. Přístroje, které jsou napájeny síťovým napětím a ostatní komponenty systému FS20, nejsou žádné dětské hračky a nepatří do rukou malých dětí. Buďte zvláště opatrní při používání přístroje za přítomnosti malých dětí. Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Jako napájecí zdroj tohoto přístroje lze použít pouze veřejný rozvod elektrického proudu se střídavým napětím 230 V / 50 Hz. Přístroj nikdy nerozebírejte, hrozí nebezpečí úrazu elektrickým proudem! Práce se součástmi systému, které zůstávají pod síťovým napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění, pak požádejte zkušeného elektrikáře, aby Vám pomohl se zapojením přístrojů (komponentů systému FS20 a ostatních domácích spotřebičů) a s jejich uvedením do provozu. Postarejte se o to, aby během montáže přístroje nemohlo dojít k zapnutí síťového napájení třetími osobami. Toto můžete zajistit jističi a dobře čitelnými výstražnými štítky. K přístroji lze připojit pouze izolované vodiče (kabely). K propojení používejte pouze kabely s vodiči, které jsou dimenzovány k propojení s příslušnými zařízeními (motory ovládající rolety nebo markýzy) a které mají dostatečný průřez. Externí tlačítka ovládání musejí odpovídat příslušným normám. Nezatěžujte tento výrobek silnými vibracemi, nevystavujte jej otřesům a nárazům, spadnutí přístroje na tvrdou podlahu by mohlo způsobit jeho poškození. Tento přístroj je určen pouze k montáži v suchých vnitřních prostorách. Venkovní použití tohoto přístroje není dovoleno. Do vnitřku přístroje se nesmí dostat voda nebo jiná kapalina. Nevystavujte dále tento výrobek příliš nízkým nebo vysokým teplotám (přímému slunečnímu záření). Správnou funkci přístroje mohou ovlivnit elektromagnetická a magnetická pole v blízkosti elektrických přístrojů (motorů) nebo reproduktorů atd. Pokud si nebudete vědět rady, jak zařízení používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. 7. Montáž přístroje Před montáží přístroje a jeho uvedením do provozu si přečtete bezpečnostní předpisy a všechny montážní pokyny, které jsou uvedeny v tomto návodu k obsluze. Práce se součástmi systému, které zůstávají pod síťovým napětím, mohou provádět pouze odborníci (kvalifikovaní elektrikáři). Pokud nemáte příslušná oprávnění a zkušenosti, pak požádejte kvalifikovaného elektrikáře, aby Vám pomohl se zapojením přístroje a s jeho uvedením do provozu. Neodborně provedené práce na rozvodech síťového napětí mohou způsobit vážné úrazy elektrickým proudem. Kromě jiného byste tímto mohli ohrozit nejen sami sebe, ale i další osoby. a) Nalezení vhodného místa montáže přístroje Vhodné místo montáže by mělo splňovat následující předpoklady a podmínky: Existence již provedeného rozvodu (propojení kabelů). Nevystavujte tento přístroj přímému slunečnímu záření. Montáž přístroje neprovádějte do blízkosti kovových předmětů (kovových ploch). Od těchto předmětů (kovových ploch) zachovejte co největší vzdálenost. Tyto kovové předměty by mohly značně snížit dosah radiového přenosu signálů mezi komponenty systému FS20. Doporučujeme Vám před konečnou montáží provést otestování přístroje ohledně dosahu a nerušeného příjmů bezdrátově (rádiově) vysílaných ovládacích povelů. b) Technické poznámky k rádiovému přenosu signálů v pásmu 868 MHz Vysílací výkon komponentů FS20 je nižší než 10 mw a zdaleka nedosahuje takového výkonu, jaký mají například mobilní telefony (u nich je vysílací výkon až 200 x větší). Nepříznivé ovlivňování citlivých osob takzvaným elektrosmogem a zvířat nelze tedy očekávat. Bezdrátový systém spínání FS20, centrála, tento přístroj a další komponenty systému FS20 používají k přenosu signálů rádiové pásmo 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Uváděný dosah až 100 m (300 m) mezi jednotlivými komponenty systému FS20 platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. Důležité upozornění: Neumisťujte více komponentů systému FS20 v těsné blízkosti vedle sebe, mohlo by dojít k jejich vzájemnému ovlivňování a rušení (minimální vzdálenost činí 20 cm, doporučená 50 cm a více). Další možné příčiny snížení dosahu rádiového přenosu signálů Působení vysokofrekvenčních polí všeho druhu. Zástavba všeho druhu a vegetace (stromy). Vodivé kovové díly, které se nacházejí v blízkosti přístrojů nebo v linii rádiového spojení (například topná tělesa, kovové izolace oken, železobetonové konstrukce atd.). Ovlivnění vyzařovací charakteristiky antén blízkostí elektricky vodivých ploch nebo předmětů (to se týká i lidských těl a vzdálenosti od země). Interferenční (širokopásmová) rušení v městské zástavbě, která snižují odstup signálu od šumu. Přístroje v tomto šumu nerozeznají příslušné signály. Vyzařování nesprávně odrušených přístrojů, například otevřené osobní počítače atd. 7 8

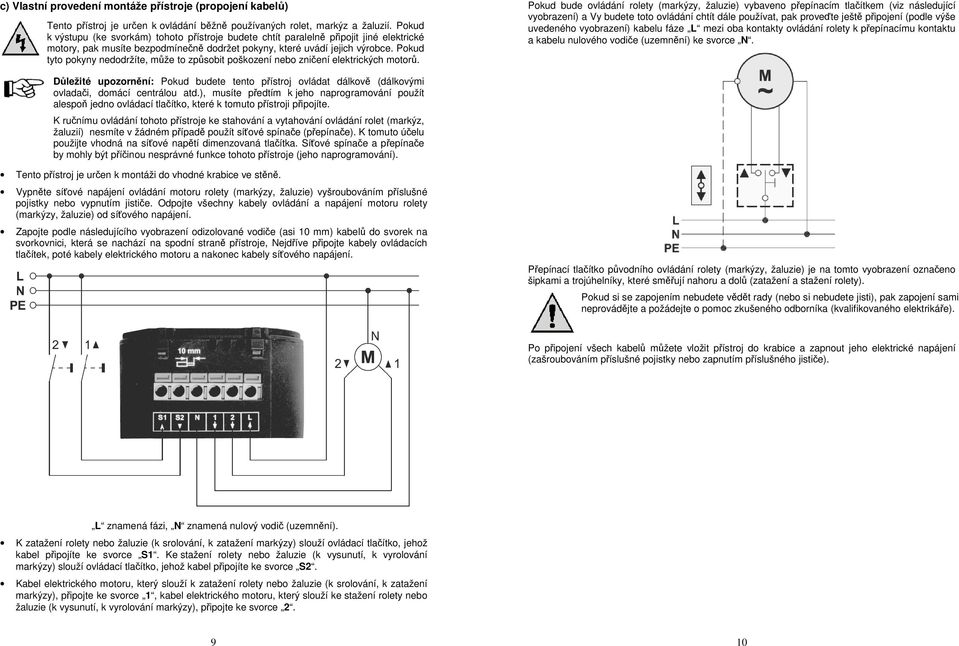

5 c) Vlastní provedení montáže přístroje (propojení kabelů) Tento přístroj je určen k ovládání běžně používaných rolet, markýz a žaluzií. Pokud k výstupu (ke svorkám) tohoto přístroje budete chtít paralelně připojit jiné elektrické motory, pak musíte bezpodmínečně dodržet pokyny, které uvádí jejich výrobce. Pokud tyto pokyny nedodržíte, může to způsobit poškození nebo zničení elektrických motorů. Pokud bude ovládání rolety (markýzy, žaluzie) vybaveno přepínacím tlačítkem (viz následující vyobrazení) a Vy budete toto ovládání chtít dále používat, pak proveďte ještě připojení (podle výše uvedeného vyobrazení) kabelu fáze L mezi oba kontakty ovládání rolety k přepínacímu kontaktu a kabelu nulového vodiče (uzemnění) ke svorce N. Důležité upozornění: Pokud budete tento přístroj ovládat dálkově (dálkovými ovladači, domácí centrálou atd.), musíte předtím k jeho naprogramování použít alespoň jedno ovládací tlačítko, které k tomuto přístroji připojíte. K ručnímu ovládání tohoto přístroje ke stahování a vytahování ovládání rolet (markýz, žaluzií) nesmíte v žádném případě použít síťové spínače (přepínače). K tomuto účelu použijte vhodná na síťové napětí dimenzovaná tlačítka. Síťové spínače a přepínače by mohly být příčinou nesprávné funkce tohoto přístroje (jeho naprogramování). Tento přístroj je určen k montáži do vhodné krabice ve stěně. Vypněte síťové napájení ovládání motoru rolety (markýzy, žaluzie) vyšroubováním příslušné pojistky nebo vypnutím jističe. Odpojte všechny kabely ovládání a napájení motoru rolety (markýzy, žaluzie) od síťového napájení. Zapojte podle následujícího vyobrazení odizolované vodiče (asi 10 mm) kabelů do svorek na svorkovnici, která se nachází na spodní straně přístroje, Nejdříve připojte kabely ovládacích tlačítek, poté kabely elektrického motoru a nakonec kabely síťového napájení. Přepínací tlačítko původního ovládání rolety (markýzy, žaluzie) je na tomto vyobrazení označeno šipkami a trojúhelníky, které směřují nahoru a dolů (zatažení a stažení rolety). Pokud si se zapojením nebudete vědět rady (nebo si nebudete jisti), pak zapojení sami neprovádějte a požádejte o pomoc zkušeného odborníka (kvalifikovaného elektrikáře). Po připojení všech kabelů můžete vložit přístroj do krabice a zapnout jeho elektrické napájení (zašroubováním příslušné pojistky nebo zapnutím příslušného jističe). L znamená fázi, N znamená nulový vodič (uzemnění). K zatažení rolety nebo žaluzie (k srolování, k zatažení markýzy) slouží ovládací tlačítko, jehož kabel připojíte ke svorce S1. Ke stažení rolety nebo žaluzie (k vysunutí, k vyrolování markýzy) slouží ovládací tlačítko, jehož kabel připojíte ke svorce S2. Kabel elektrického motoru, který slouží k zatažení rolety nebo žaluzie (k srolování, k zatažení markýzy), připojte ke svorce 1, kabel elektrického motoru, který slouží ke stažení rolety nebo žaluzie (k vysunutí, k vyrolování markýzy), připojte ke svorce

6 8. Naprogramování přístroje Všechna naprogramování (nastavení), která provedete na tomto přístroji jsou chráněna proti výpadku síťového napájení. Takže i po delším výpadku síťového napájení zůstanou zachována všechna Vámi provedená nastavení (naprogramování) přístroje v jeho vnitřní paměti EEPROM. Důležité upozornění: Mezi přepínáním povelů k vytažení nebo ke stažení rolety je v tomto přístroji naprogramována krátká bezpečnostní prodleva cca 0,5 sekundy, aby nedocházelo k rychlému přepínání směru otáčení elektrického motoru. Naprogramování kanálu (adresy) bezdrátového příjmu ovládacích povelů Stiskněte tlačítko (připojené k přístroji FS20 RSU ) k zatažení rolety nebo žaluzie (k srolování, k zatažení markýzy) (S1) a podržte toto tlačítko stisknuté minimálně 5 sekund. Jakmile dojde ke stažení rolety nebo žaluzie (k vysunutí, k vyrolování markýzy), přepne se přístroj na jednu minutu do režimu jeho naprogramovaní. Stiskněte nyní na příslušném dálkovém bezdrátovém ovladači (vysílači) tlačítko s číslem požadovaného kanálu (u domácí centrály FHZ1000 je nutné přístroji FS20 RSU přiřadit nejprve příslušnou adresu)*. Dojde-li nyní k opětnému zatažení rolety nebo žaluzie (k srolování, k zatažení markýzy), došlo k uložení tohoto kanálu ovládání do vnitřní paměti přístroje a naprogramování adresy je tímto ukončeno. V případě potřeby můžete toto naprogramování kdykoliv změnit na jiný kanál (na jiné číslo ovládacího tlačítka) na dálkovém ovladači či změnit adresu přístroje v domácí centrální jednotce FHZ1000 *. Přitom zopakujte předchozí postup. * Viz návod k obsluze: Domácí bezdrátová (rádiová) centrála FHZ1000 obj. č.: nebo Kapitola 5. Instalace systému FHZ1000, bod d) Nahlášení komponentů spínacího systému FS20 centrále a o odstavce 3. Adresování, 4. Správa adres, 5. Příklad přiřazení adres a 6. Přímé nahlášení (vložení) komponentů spínacího systému FS20 centrále a jiné kapitoly, které se týkají ovládání komponentů FS20 touto centrálou. U ostatních domácích centrál FHZ 1000 PC (obj. č.: ), FHZ 1300 PC (obj. č.: ) nebo FHZ 1300 WLAN (obj. č ) provedete toto naprogramování stejným způsobem. 9. Obsluha přístroje (ovládání rolet, žaluzií nebo markýz) Obsluha pomocí bezdrátových dálkových ovladačů (vysílačů) Zatažení rolety nebo žaluzie (srolování, zatažení markýzy) Krátké stisknutí pravého tlačítka s příslušným číslem kanálu na dálkovém ovladači. Stažení rolety nebo žaluzie (vysunutí, vyrolování markýzy) Krátké stisknutí levého tlačítka s příslušným číslem kanálu na dálkovém ovladači. Zastavení rolety, žaluzie nebo markýzy v určité (libovolné) poloze Opětovné krátké stisknutí jednoho z ovládacích tlačítek s příslušným číslem kanálu na dálkovém ovladači (vysílači). Obsluha pomocí domácích centrál Viz příslušné kapitoly návodu k obsluze. Přímá ruční obsluha ovládání rolet, žaluzií nebo markýz pomocí FS20 RSU Funkce ovládání rolet, žaluzií nebo markýz popsané v odstavci Obsluha pomocí bezdrátových dálkových ovladačů (vysílačů) lze provádět obdobným způsobem pomocí dvou k přístroji připojených standardních ovládacích tlačítek S1 a S2. Důležité upozornění: Standardní tlačítka ovládání rolet, žaluzií nebo markýz tiskněte vždy kratší dobu než 5 sekund, jinak přepnete přístroj FS20 RSU do režimu jeho naprogramování. V případě dalšího rozšíření systému FS20 nebo budete-li chtít k ovládání rolet, žaluzií nebo markýz používat zvláštní funkce, přečtěte si též následující kapitoly. 10. Nastavení časovače (timeru nebo-li spínacích hodin) Pomocí časového spínače (timeru) můžete jedním krátkým stisknutím příslušného ovládacího tlačítka provést zatažení rolety či žaluzie (srolování, zatažení markýzy) nebo stažení rolety či žaluzie (vysunutí, vyrolování markýzy). Dílensky jsou tyto obě doby nastaveny na jednu minutu. Pokud Vám tyto doby nebudou vyhovovat nebo budete-li chtít provést například pouze částečné stažení rolety nebo žaluzie (do jedné poloviny), pak můžete tento časový spínač nastavit na libovolnou dobu od 1 sekundy do 255 minut (= 4 hodiny a 15 minut). Pohon ovládání rolety, markýzy nebo žaluzie musí být při používání této funkce vybaven automatickým koncovým vypínáním, aby nedocházelo k přetížení pohonu (elektrického motoru) příslušného zařízení. a) Naprogramování timeru pomocí standardního ovládacího tlačítka S2 Stiskněte tlačítko (připojené k přístroji FS20 RSU ) stažení rolety nebo žaluzie (vysunutí, vyrolování markýzy) (S2) a podržte toto tlačítko stisknuté minimálně 5 sekund. Jakmile dojde k zatažení rolety nebo žaluzie (k srolování, k zatažení markýzy), přepne se přístroj do režimu odměřování (naprogramování) času. Dalším stisknutím tohoto tlačítka ukončíte měření (nastavení) času a provedete stažení rolety nebo žaluzie (vysunutí, vyrolování markýzy). Tím je naprogramování timeru ukončeno

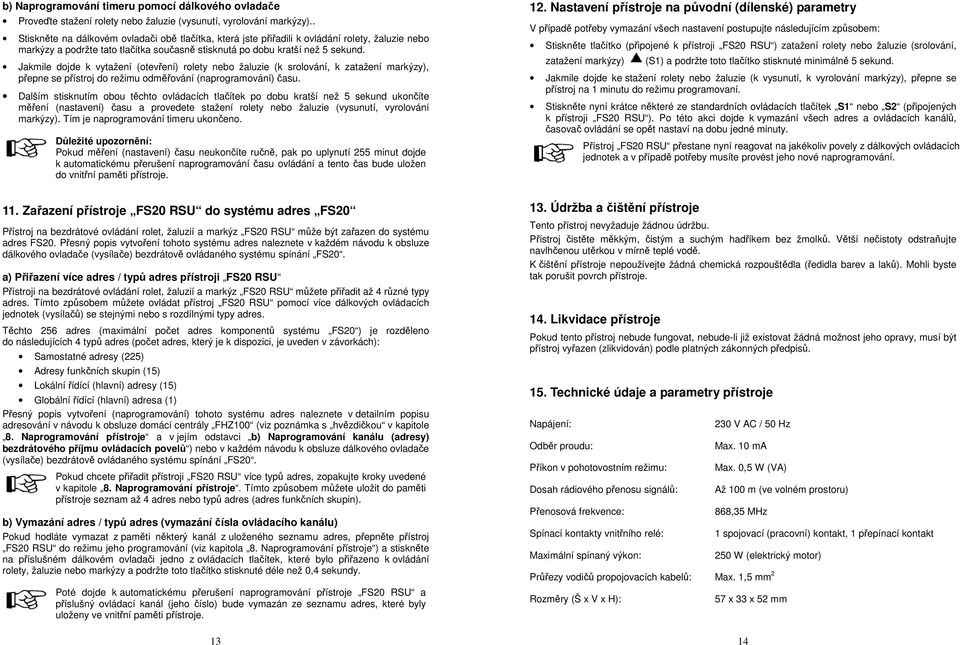

7 b) Naprogramování timeru pomocí dálkového ovladače Proveďte stažení rolety nebo žaluzie (vysunutí, vyrolování markýzy).. Stiskněte na dálkovém ovladači obě tlačítka, která jste přiřadili k ovládání rolety, žaluzie nebo markýzy a podržte tato tlačítka současně stisknutá po dobu kratší než 5 sekund. Jakmile dojde k vytažení (otevření) rolety nebo žaluzie (k srolování, k zatažení markýzy), přepne se přístroj do režimu odměřování (naprogramování) času. Dalším stisknutím obou těchto ovládacích tlačítek po dobu kratší než 5 sekund ukončíte měření (nastavení) času a provedete stažení rolety nebo žaluzie (vysunutí, vyrolování markýzy). Tím je naprogramování timeru ukončeno. Důležité upozornění: Pokud měření (nastavení) času neukončíte ručně, pak po uplynutí 255 minut dojde k automatickému přerušení naprogramování času ovládání a tento čas bude uložen do vnitřní paměti přístroje. 12. Nastavení přístroje na původní (dílenské) parametry V případě potřeby vymazání všech nastavení postupujte následujícím způsobem: Stiskněte tlačítko (připojené k přístroji FS20 RSU ) zatažení rolety nebo žaluzie (srolování, zatažení markýzy) (S1) a podržte toto tlačítko stisknuté minimálně 5 sekund. Jakmile dojde ke stažení rolety nebo žaluzie (k vysunutí, k vyrolování markýzy), přepne se přístroj na 1 minutu do režimu programovaní. Stiskněte nyní krátce některé ze standardních ovládacích tlačítek S1 nebo S2 (připojených k přístroji FS20 RSU ). Po této akci dojde k vymazání všech adres a ovládacích kanálů, časovač ovládání se opět nastaví na dobu jedné minuty. Přístroj FS20 RSU přestane nyní reagovat na jakékoliv povely z dálkových ovládacích jednotek a v případě potřeby musíte provést jeho nové naprogramování. 11. Zařazení přístroje FS20 RSU do systému adres FS20 Přístroj na bezdrátové ovládání rolet, žaluzií a markýz FS20 RSU může být zařazen do systému adres FS20. Přesný popis vytvoření tohoto systému adres naleznete v každém návodu k obsluze dálkového ovladače (vysílače) bezdrátově ovládaného systému spínání FS20. a) Přiřazení více adres / typů adres přístroji FS20 RSU Přístroji na bezdrátové ovládání rolet, žaluzií a markýz FS20 RSU můžete přiřadit až 4 různé typy adres. Tímto způsobem můžete ovládat přístroj FS20 RSU pomocí více dálkových ovládacích jednotek (vysílačů) se stejnými nebo s rozdílnými typy adres. Těchto 256 adres (maximální počet adres komponentů systému FS20 ) je rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Přesný popis vytvoření (naprogramování) tohoto systému adres naleznete v detailním popisu adresování v návodu k obsluze domácí centrály FHZ100 (viz poznámka s hvězdičkou v kapitole 8. Naprogramování přístroje a v jejím odstavci b) Naprogramování kanálu (adresy) bezdrátového příjmu ovládacích povelů ) nebo v každém návodu k obsluze dálkového ovladače (vysílače) bezdrátově ovládaného systému spínání FS20. Pokud chcete přiřadit přístroji FS20 RSU více typů adres, zopakujte kroky uvedené v kapitole 8. Naprogramování přístroje. Tímto způsobem můžete uložit do paměti přístroje seznam až 4 adres nebo typů adres (adres funkčních skupin). b) Vymazání adres / typů adres (vymazání čísla ovládacího kanálu) Pokud hodláte vymazat z paměti některý kanál z uloženého seznamu adres, přepněte přístroj FS20 RSU do režimu jeho programování (viz kapitola 8. Naprogramování přístroje ) a stiskněte na příslušném dálkovém ovladači jedno z ovládacích tlačítek, které bylo přiřazeno k ovládání rolety, žaluzie nebo markýzy a podržte toto tlačítko stisknuté déle než 0,4 sekundy. Poté dojde k automatickému přerušení naprogramování přístroje FS20 RSU a příslušný ovládací kanál (jeho číslo) bude vymazán ze seznamu adres, které byly uloženy ve vnitřní paměti přístroje Údržba a čištění přístroje Tento přístroj nevyžaduje žádnou údržbu. Přístroj čistěte měkkým, čistým a suchým hadříkem bez žmolků. Větší nečistoty odstraňujte navlhčenou utěrkou v mírně teplé vodě. K čištění přístroje nepoužívejte žádná chemická rozpouštědla (ředidla barev a laků). Mohli byste tak porušit povrch přístroje. 14. Likvidace přístroje Pokud tento přístroj nebude fungovat, nebude-li již existovat žádná možnost jeho opravy, musí být přístroj vyřazen (zlikvidován) podle platných zákonných předpisů. 15. Technické údaje a parametry přístroje Napájení: Odběr proudu: Příkon v pohotovostním režimu: Dosah rádiového přenosu signálů: Přenosová frekvence: Spínací kontakty vnitřního relé: Maximální spínaný výkon: 230 V AC / 50 Hz Max. 10 ma Max. 0,5 W (VA) Až 100 m (ve volném prostoru) 868,35 MHz 1 spojovací (pracovní) kontakt, 1 přepínací kontakt 250 W (elektrický motor) Průřezy vodičů propojovacích kabelů: Max. 1,5 mm 2 Rozměry (Š x V x H): 57 x 33 x 52 mm 14

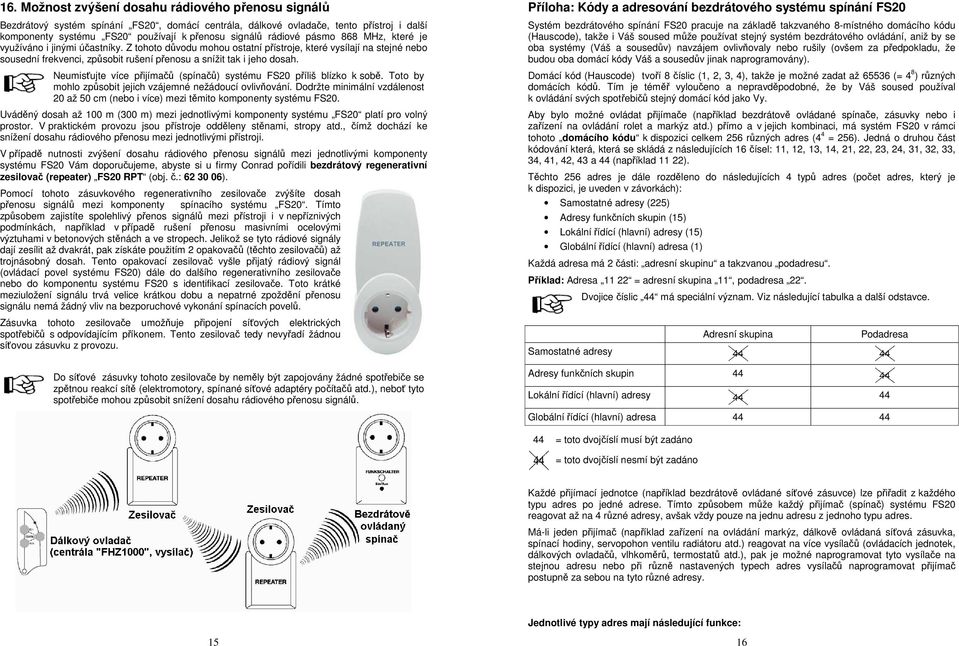

8 16. Možnost zvýšení dosahu rádiového přenosu signálů Bezdrátový systém spínání FS20, domácí centrála, dálkové ovladače, tento přístroj i další komponenty systému FS20 používají k přenosu signálů rádiové pásmo 868 MHz, které je využíváno i jinými účastníky. Z tohoto důvodu mohou ostatní přístroje, které vysílají na stejné nebo sousední frekvenci, způsobit rušení přenosu a snížit tak i jeho dosah. Neumisťujte více přijímačů (spínačů) systému FS20 příliš blízko k sobě. Toto by mohlo způsobit jejich vzájemné nežádoucí ovlivňování. Dodržte minimální vzdálenost 20 až 50 cm (nebo i více) mezi těmito komponenty systému FS20. Uváděný dosah až 100 m (300 m) mezi jednotlivými komponenty systému FS20 platí pro volný prostor. V praktickém provozu jsou přístroje odděleny stěnami, stropy atd., čímž dochází ke snížení dosahu rádiového přenosu mezi jednotlivými přístroji. V případě nutnosti zvýšení dosahu rádiového přenosu signálů mezi jednotlivými komponenty systému FS20 Vám doporučujeme, abyste si u firmy Conrad pořídili bezdrátový regenerativní zesilovač (repeater) FS20 RPT (obj. č.: ). Pomocí tohoto zásuvkového regenerativního zesilovače zvýšíte dosah přenosu signálů mezi komponenty spínacího systému FS20. Tímto způsobem zajistíte spolehlivý přenos signálů mezi přístroji i v nepříznivých podmínkách, například v případě rušení přenosu masivními ocelovými výztuhami v betonových stěnách a ve stropech. Jelikož se tyto rádiové signály dají zesílit až dvakrát, pak získáte použitím 2 opakovačů (těchto zesilovačů) až trojnásobný dosah. Tento opakovací zesilovač vyšle přijatý rádiový signál (ovládací povel systému FS20) dále do dalšího regenerativního zesilovače nebo do komponentu systému FS20 s identifikací zesilovače. Toto krátké meziuložení signálu trvá velice krátkou dobu a nepatrné zpoždění přenosu signálu nemá žádný vliv na bezporuchové vykonání spínacích povelů. Zásuvka tohoto zesilovače umožňuje připojení síťových elektrických spotřebičů s odpovídajícím příkonem. Tento zesilovač tedy nevyřadí žádnou síťovou zásuvku z provozu. Do síťové zásuvky tohoto zesilovače by neměly být zapojovány žádné spotřebiče se zpětnou reakcí sítě (elektromotory, spínané síťové adaptéry počítačů atd.), neboť tyto spotřebiče mohou způsobit snížení dosahu rádiového přenosu signálů. Příloha: Kódy a adresování bezdrátového systému spínání FS20 Systém bezdrátového spínání FS20 pracuje na základě takzvaného 8-místného domácího kódu (Hauscode), takže i Váš soused může používat stejný systém bezdrátového ovládání, aniž by se oba systémy (Váš a sousedův) navzájem ovlivňovaly nebo rušily (ovšem za předpokladu, že budou oba domácí kódy Váš a sousedův jinak naprogramovány). Domácí kód (Hauscode) tvoří 8 číslic (1, 2, 3, 4), takže je možné zadat až (= 4 8 ) různých domácích kódů. Tím je téměř vyloučeno a nepravděpodobné, že by Váš soused používal k ovládání svých spotřebičů stejný domácí kód jako Vy. Aby bylo možné ovládat přijímače (například bezdrátově ovládané spínače, zásuvky nebo i zařízení na ovládání rolet a markýz atd.) přímo a v jejich kombinaci, má systém FS20 v rámci tohoto domácího kódu k dispozici celkem 256 různých adres (4 4 = 256). Jedná o druhou část kódování která, která se skládá z následujících 16 čísel: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 a 44 (například 11 22). Těchto 256 adres je dále rozděleno do následujících 4 typů adres (počet adres, který je k dispozici, je uveden v závorkách): Samostatné adresy (225) Adresy funkčních skupin (15) Lokální řídící (hlavní) adresy (15) Globální řídící (hlavní) adresa (1) Každá adresa má 2 části: adresní skupinu a takzvanou podadresu. Příklad: Adresa = adresní skupina 11, podadresa 22. Samostatné adresy Dvojice číslic 44 má speciální význam. Viz následující tabulka a další odstavce. Adresní skupina Adresy funkčních skupin 44 Podadresa Lokální řídící (hlavní) adresy 44 Globální řídící (hlavní) adresa = toto dvojčíslí musí být zadáno = toto dvojčíslí nesmí být zadáno Každé přijímací jednotce (například bezdrátově ovládané síťové zásuvce) lze přiřadit z každého typu adres po jedné adrese. Tímto způsobem může každý přijímač (spínač) systému FS20 reagovat až na 4 různé adresy, avšak vždy pouze na jednu adresu z jednoho typu adres. Má-li jeden přijímač (například zařízení na ovládání markýz, dálkově ovládaná síťová zásuvka, spínací hodiny, servopohon ventilu radiátoru atd.) reagovat na více vysílačů (ovládacích jednotek, dálkových ovladačů, vlhkoměrů, termostatů atd.), pak je možné naprogramovat tyto vysílače na stejnou adresu nebo při různě nastavených typech adres vysílačů naprogramovat přijímač postupně za sebou na tyto různé adresy. Jednotlivé typy adres mají následující funkce: 15 16

9 Samostatné adresy Každý přijímač by měl být nastaven na jednu samostatnou adresu, aby jej bylo možné separátně ovládat. Adresy funkčních skupin Více přijímačům je přiřazena jedna adresa funkčních skupin, jako by se jednalo o jednu funkční jednotku. Přiřadíte-li všem osvětlovacím tělesům (lampám) v domě jednu funkční skupinu, pak můžete tyto lampy v celém domě rozsvítit nebo zhasnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Lokální řídící (hlavní) adresy V tomto případě bude více přijímačů definováno prostorově (v jedné místnosti) jako jedna jednotka a tato jednotka bude ovládána pomocí lokální řídící adresy. Přiřadíte-li všem přijímačům (spotřebičům) v prostoru (v místnosti) jednu lokální hlavní adresu, pak je můžete po opuštění tohoto prostoru všechny vypnout jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Globální řídící (hlavní) adresa V tomto případě přiřadíte více přijímačům jednu globální řídící adresu a budete je ovládat společně pomocí této adresy. Po opuštění domu můžete tímto způsobem například vypnout všechny takto nastavené spotřebiče jedním stisknutím ovládacího tlačítka (na dálkovém ovladači). Zadáte-li do adresní skupiny i do podadresy číslo 44, pak bude mít tento ovládací kanál funkci globální řídící adresy (jednotky). Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možné nastavení globální adresy: pouze 4444 Příklad přiřazení adres Při rozsáhlé instalaci systému ovládání je třeba dát pozor na systematický výběr jednotlivých adres, aby přiřazení příslušných adres bylo přehledné a aby jednotlivé ovládané elektrické spotřebiče byly smysluplně uspořádány společně do jednotlivých skupin. Toto adresování Vám dovoluje využít mnoho možností ovládání jednotlivých zařízení. Tímto způsobem můžete realizovat dokonce i přístupová oprávnění (oprávnění ke vstupu) například tím, že přiřadíte třem garážovým vratům různé samostatné adresy a jednu společnou adresu funkční skupiny. Více osob může v tomto případě obdržet jeden ruční dálkový bezdrátový ovladač (vysílač) s nastavenou samostatnou adresou pro jedna garážová vrata, přičemž bude možné otevřít všechna garážová vrata pomocí jednoho dálkového ovladače s naprogramovanou adresou funkční skupiny nebo bude možné všechna tato garážová vrata večer uzavřít například pomocí bezdrátově ovládaných spínacích hodin (například pomocí bezdrátově ovládaných spínacích hodin FS20 ZE). Nastavení různých typů adres a dalších adres se provádí na vysílači (na ovládací jednotce, na dálkovém ovladači, na vlhkoměru atd.) a toto nastavení se dále bezdrátově přenese jako přiřazení do jednotlivých přijímačů (dálkově ovládaných přístrojů, například do zařízení na ovládání markýz nebo do bezdrátově ovládané síťové zásuvky). Aby přijímač tuto adresu přijal, musí být přepnut do režimu programování. Funkční skupiny [44xx] Zadáte-li adresní skupinu 44, pak podadresa (pokud nebude rovněž zadána jako číslo 44 ) bude definována jako funkční skupina. Tímto způsobem lze provést definici až 15 různých funkčních skupin (4411 až 4443). Možná nastavení adres: 4411, 4412, 4413, 4414, 4421, 4422, 4423, 4424, 4431, 4432, 4433, 4441, 4442, 4443 Lokální adresy [xx44] Zadáte-li podadresu 44, pak bude mít tento ovládací kanál funkci lokální řídící adresy (jednotky) společně se zadanou adresní skupinou. Všechny přijímače (spotřebiče), které budou naprogramovány na tuto adresu, budou ovládány současně. Možná nastavení adres: 1144, 12442, 13443, 1444, 2144, 22442, 2344, 2444, 3144, 3244, 3344, 4144, 4244, 4344 Každé místnosti byla přiřazena vlastní adresní skupina: Místnost A: 11 Místnost B: 12 + ovládání markýzy Místnost C: 13 Místnost D: 14 Globální adresa [4444] 17 18

10 Možné adresní skupiny jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Abyste mohli ovládat každý přijímač (spotřebič) samostatně, je třeba přiřadit každému přijímači samostatnou adresu. K tomu je zapotřebí zadat k již zvolené adresní skupině (místnost A: 11, místnost B: 12, místnost C: 13 a místnost D: 14) ještě podadresu. Možné podadresy jsou (15 různých možností): 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, , 41, 42, 43 V příkladu bylo ovládání markýzy naprogramováno na adresu 1211, která je složena z adresní skupiny 12 a podadresy 11, u všech spotřebičů v místnosti A byla naprogramována jedna lokální adresa (zde 1144 ) U lokální řídící adresy musí být nastavena podadresa vždy jako 44, zatímco u adresní skupiny lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Příklad: Lokální řídící adresa 1144 = adresní skupina 11 + podadresa 44. Všechny lampy v domě (všechna osvětlení) lze ovládat pomocí globální řídící neboli hlavní adresy Ovládání markýzy bylo úmyslně naprogramováno na samostatnou adresu Markýza může být tedy v tomto příkladu ovládána pouze samostatně. Stropní osvětlovací tělesa ve všech místnostech byla dodatečně zahrnuta do jedné funkční skupiny (v příkladu adresní skupina 44 + podadresa 11 ) a lze je takto společně zapínat a vypínat. U funkční skupiny musí být adresní skupina nastavena vždy na 44 a pro podadresu lze zvolit některou z 15 následujících možností: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43. Po ukončení naprogramování domácího kódu a adres můžete tato nastavení bezdrátově přenést do příslušných přístrojů systému FS20 podle příslušných návodů k obsluze. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. Ku/3/
