Zabezpečení ventilů základní informace. Co to je? Procedura spočívá ve dvou základních krocích: Proč používat uzávěry?

Transkript

1 Zabezpečení ventilů základní informace Každý rok jsou v Evropské unii tisíce pracovníků zraněny nebo usmrceny při provádění oprav nebo údržby průmyslového vybavení a strojů. Velké množství těchto úrazů je způsobeno nekontrolovaným zapnutím energie. A to přesto, že v Evropě jsou platné předpisy vyžadující vypnutí a zamknutí veškerých energetických zdrojů při provádění údržby nebo oprav strojů. Norma EU 89/655 o minimálních požadavcích na bezpečnost a ochranu zdraví pro používání pracovního zařízení zaměstnanci při práci mj. stanovuje: Pokud používání pracovního zařízení může představovat zvláštní riziko pro bezpečnost nebo ochranu zdraví zaměstnanců, přijme zaměstnavatel nezbytná opatření k zajištění toho, aby: - bylo používání pracovního zařízení omezeno pouze na osoby pověřené jeho používáním - v případě oprav, úprav a údržby nebo obsluhy prováděli tyto práce zvlášť určení zaměstnanci Údržbářské práce se musí provádět tehdy, pokud je pracovní zařízení vypnuto. Není-li to možné, musí být možné přijmout vhodná ochranná opatření pro provádění těchto prací nebo provádět tyto práce mimo nebezpečné prostory. Co to je? Procedura spočívá ve dvou základních krocích: Uzamknout Procedura Lockout spočívá v umístění speciálního uzávěru a visacího zámku na místo, které je kritické pro zapnutí zdroje energie a to takovým způsobem, aby jasně: INFORMOVALO ostatní uživatele, že na zařízení probíhá oprava/odstávka a zařízení je z tohoto důvodu odpojeno/ vypnuto. ZAMEZILO nežádoucí manipulaci se zdrojem energie, která by mohla vést ke zranění či usmrcení osob nebo škodě na majetku. Označit Nedílnou součástí procedury je označení uzávěru visačkou. Visačka informuje ostatní uživatele, že na zařízení probíhá oprava/ odstávka a zařízení je z tohoto důvodu odpojeno/vypnuto. Na visačku lze zapsat informace týkající se odpojení (zodpovědný pracovník, datum dokončení.) Na zadní straně visačky může být umístěn text s popisem kroků, které musí obsluha provést před zapnutím zařízení. Podpisem na visačce je poté potvrzeno, že byly dané kroky provedeny. Proč používat uzávěry? - bezpečnost práce při opravách, údržbě, odstávkách nebo čištění - prevence před zraněním, úrazem - prevence před poškozením - procedura jasně a zřetelně poukazuje na možná rizika v pracovním prostředí Různé typy rizik Hlavní skupiny rizik, pro které lze systém využít, jsou: Mechanické riziko Pohyb zařízení, činnost stroje např. lis, soustruh, drtička atp. Chemické riziko Výskyt chemikálie nebo plynu v potrubí např. plyn, pára, kyselina Elektrické riziko Riziko způsobené elektrickým proudem 50 Katalog výrobků pro zajištění bezpečnosti Vašeho provozu

2 Mechanické riziko uzavírací ventily Nastavitelný uzávěr ventilu - lze nastavit k použití na uzavíracích ventilech od 2,5 do 16,5 cm - jedno zařízení pro většinu uzavíracích ventilů - nahradí 3 běžná uzamykatelná zařízení uzavíracích ventilů - odolný polypropylen - odolnost vůči extrémním teplotním změnám - 46 až 183 c BY 0FA ,- Standardní uzávěr ventilu - uzamyká uzavírací ventily od 2,5 do 32 cm - vyroben z odolného polypropylenu - vyniká odolností proti nárazům a chemikáliím - vydrží teploty od - 30 C do 150 C - dodává se v pěti velikostech a čtyřech barvách 38 mm Speciální konstrukce uzávěru umožňuje vyříznutí části uzávěru tak, aby bylo možné nasazení i na ventily s přesahujícím hrotem (viz obrázek vlevo). Pro ventily o průměru (mm) BY BY BY BY BY BY BY BY BY BY BY BY BY BY BY a vyšší (přejděte na kabelová uzamykatelná zařízení na straně 52) BY BY BY BY BY Rozměry (mm) A B C D E F G ,- 890, , , ,- Proč používat různé barvy? - ventily v otevřené nebo uzavřené pozici: červená = otevřeno, zelená = zavřeno - znázorňuje úroveň nebezpečí: červená = vysoké nebezpečí, modrá = nízké - určuje látku tekoucí skrz ventil: žlutá = plyn, zelená = voda - určuje různé údržbářské týmy: červená = elektrikáři, modrá = mechanici Věnujte pozornost informacím o maximální velikosti visacího zámku, který může být použit. Takto jsou označeny informace o maximální tloušťce oka zámku Takto jsou označeny informace o minimální vnitřní výšce oka zámku V sekci zámky, spony a příslušenství je u každého zámku uveden pod tímto piktogramem přesný rozměr daných částí zámků. 51

3 Mechanické riziko uzavírací ventily Víceúčelový kabelový uzávěr - použití k uzamčení ventilů, rozpojení spínačů, jističů atd. - uzamčení více kontrolních bodů jediným zařízením = nižší náklady na vybavení - lze použít různé typy kabelů, dle vhodnosti pro daný úkol - ergonomické, do ruky padnoucí tělo uzávěru usnadňuje utažení kabelů - jednoduše přenositelný - speciální konstrukce uzávěru umožňuje jednoduchou manipulaci s kabelem bezpečné zakončení kabelu zamezuje třepení a možnému poranění - tělo je vyrobeno z pevného a nárazu odolného nylonu, odolné vůči chemikáliím a korozi - lze použít až 4 visací zámky BY 0C6FD Kabelový uzávěr s nevodivým nylonovým kabelem (2,44 m) BY 0C6FF Kabelový uzávěr s kovovým kabelem chráněným vinylem (2,44 m) 2.0, ,- Nevodivé nylonové kabely BY 0C701 Nylonový kabel 2,44 m BY 0C704 Nylonový kabel 3,65 m Průměr (mm) 3,18 3,18 590,- 670,- Zapouzdřené kovové kabely BY 0C703 Kovový kabel chráněný vinylem 2,44 m BY 0C706 Kovový kabel chráněný vinylem 3,65 m Průměr (mm) 4,76 4,76 5,- 590,- Mini kabelový uzávěr - vhodný pro uzamčení ventilů, spínačů a elektrických jističů - 1 zařízení pro elektrické a mechanické uzamykatelné aplikace šetří čas a peníze - malá velikost zajišťuje jednoduchou přenositelnost a zároveň snadné použití - kabel je schován uvnitř: snadné použití jako s měřícím pásmem - samonavinovací mechanismus umožňuje navinutí kabelu jediným stiskem tlačítka - zapouzdřený kovový kabel zaručuje vysokou pevnost při umístění na ventilech a ovládacích pákách - výborná odolnost proti chemikáliím, korozi a extrémním teplotám - dodáván s ocelovým lankem (zapouzdřeno vinylem) nebo s nevodivým nylonovým lankem - lze použít až 6 visacích zámků BY 0C6FC BY 0C8F2 Kabelový uzávěr s ocelovým kabelem Kabelový uzávěr s nylonovým kabelem Rozměry těla (cm) 4,5 4,5 Rozměry kabelu 1,6 mm 2,44 m 1,6 mm 2,44 m 1.9, ,- Jednoduchý kabelový uzávěr - uzamyká uzavírací ventily, plynové bomby, elektrická zařízení, a podobně - dodává se s 1,8 m nebo 3 m ocelovým lankem a speciální uzamykatelnou sponou - lze použít až 6 visacích zámků 9 mm 15 mm BY C3570 BY C3571 BY C3572 BY C3573 Kabelový uzávěr + 1,8 m kabel Kabel 1,8 m Kabelový uzávěr + 3 m kabel Kabel 3 m 1.240,- 660, ,- 800,- 52 Katalog výrobků pro zajištění bezpečnosti Vašeho provozu

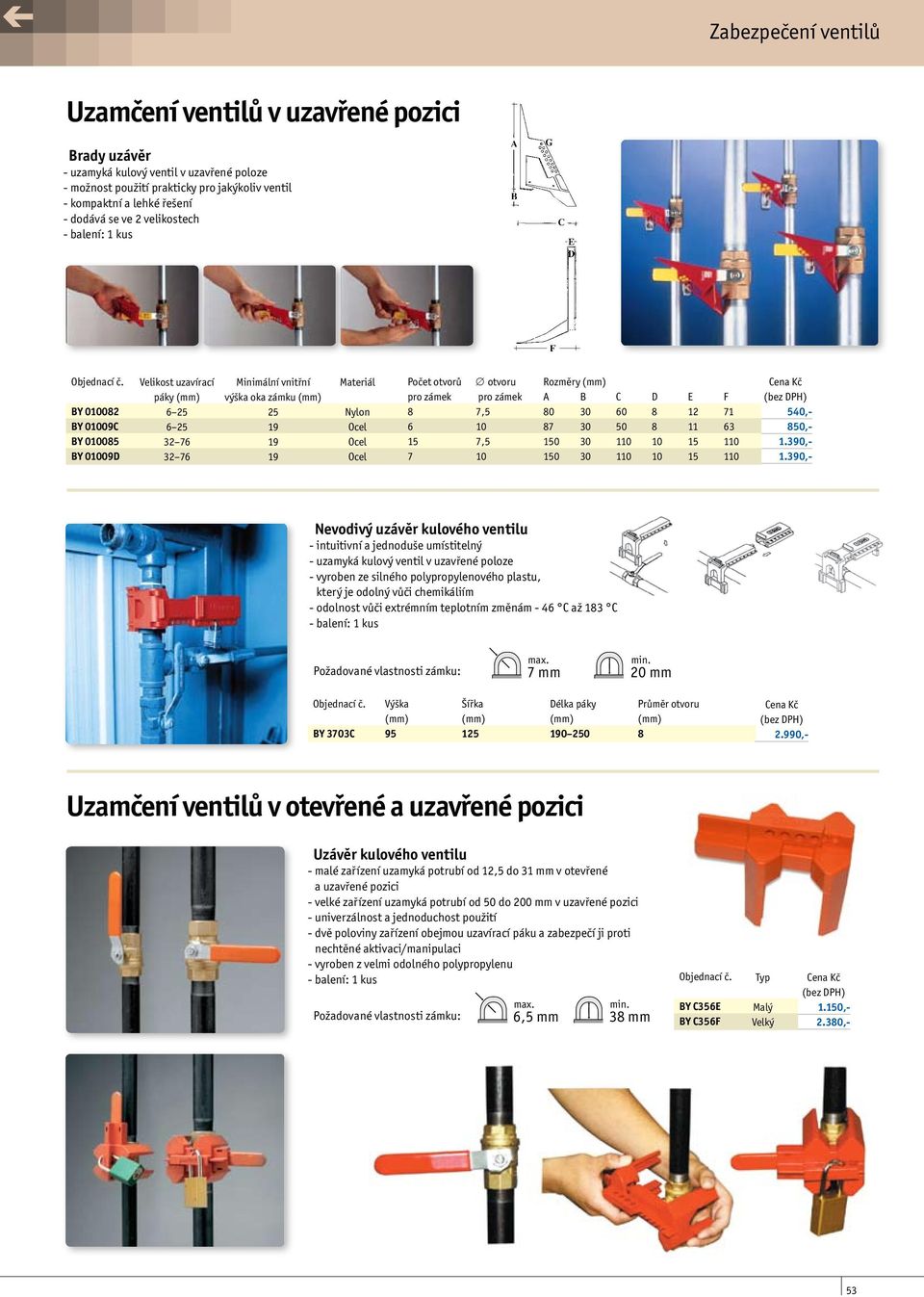

4 Uzamčení ventilů v uzavřené pozici Brady uzávěr - uzamyká kulový ventil v uzavřené poloze - možnost použití prakticky pro jakýkoliv ventil - kompaktní a lehké řešení - dodává se ve 2 velikostech BY 0082 BY 009C BY 0085 BY 009D Velikost uzavírací páky (mm) Minimální vnitřní výška oka zámku (mm) 25 Materiál Nylon Ocel Ocel Ocel Počet otvorů pro zámek otvoru pro zámek 7,5 7,5 Rozměry (mm) A B C D 8 8 E F ,- 850, , ,- Nevodivý uzávěr kulového ventilu - intuitivní a jednoduše umístitelný - uzamyká kulový ventil v uzavřené poloze - vyroben ze silného polypropylenového plastu, který je odolný vůči chemikáliím - odolnost vůči extrémním teplotním změnám - 46 C až 183 C Výška Šířka Délka páky Průměr otvoru (mm) (mm) (mm) (mm) BY 3703C ,- Uzamčení ventilů v otevřené a uzavřené pozici Uzávěr kulového ventilu - malé zařízení uzamyká potrubí od 12,5 do 31 mm v otevřené a uzavřené pozici - velké zařízení uzamyká potrubí od 50 do 200 mm v uzavřené pozici - univerzálnost a jednoduchost použití - dvě poloviny zařízení obejmou uzavírací páku a zabezpečí ji proti nechtěné aktivaci/manipulaci - vyroben z velmi odolného polypropylenu 38 mm BY C356E BY C356F Typ Malý Velký 1.150, ,- 53

5 Mechanické riziko Uzávěr tlakových lahví - uzamyká tlakové láhve včetně propanových bomb u vysokozdvižných vozíků i samostatně stojících propanových bomb - průměr otvoru k uzavření ventilu je 31,5 mm - jednoduchá aplikace zabraňující přístup k ovládání ventilu - užití i ve stísněných prostorech - lze použít až 2 visací zámky BY 0B43B Uzávěr tlakových lahví 1.260,- Uzávěr plynové bomby - zabraňuje přístupu k hlavnímu ventilu - univerzální velikost možnost použití na různé typy ventilů - lze použít pro bomby do průměru ventilu 88 mm - jednoduchá instalace šetří čas - pouze pro 1 visací zámek BY 0B23D Uzávěr plynové bomby 1.260,- Rychlouzávěr tlakových hadic -uzavření tlakových hadic bez nutnosti instalování uzamykajících ventilů - závěr se nasazuje na rychlospojku tlakové hadice - konektor samec, izoluje veškerý stlačený vzduch - určeno pro rozměry 6 mm, 9 mm a 12 mm - otvor uprostřed závěru umožňuje trvalé umístění vzduchové hadice BY 0FADD BY 006D Rychlouzávěr tlakových hadic Rychlouzávěr tlakových hadic Počet ks , ,- Specifikace visa ky Nedílnou součástí procedury je označení uzávěru visačkou. Visačka informuje ostatní uživatele, že na zařízení probíhá oprava/ odstávka a zařízení je z tohoto důvodu odpojeno/ vypnuto. Na visačku lze zapsat informace týkající se odpojení (zodpovědný pracovník, datum dokončení). Na zadní straně visačky může být umístěn text s popisem kroků, které musí obsluha provést před zapojením zařízení. Podpisem na visačce je poté potvrzeno, že dané kroky byly provedeny. - visačka je vyrobena z odolného PVC materiálu - pro zavěšení na uzávěr je vybaven otvorem - oboustranně potištěná - rozměry visačky: 50 1 mm BY VIS01 90,- 54 Katalog výrobků pro zajištění bezpečnosti Vašeho provozu Plastová visa ka Brady

6 Zámky, spony & příslušenství Bezpečnostní zámky - kompaktní a lehký - zvýšená odolnost proti nárazu - nevodivý, odolává výbojům - zdrsněný povrch pro snadné uchopení - vyroben z pevného vyztuženého nylonu se třmenem z tvrzené oceli - vynikající odolnost proti chemikáliím a korozi - dodává se jeden klíč s každým zámkem - klíč není možné vyjmout, dokud není oko zámku zcela uzavřeno - chráněná, necentricky uložená dráha klíče zaručuje optimální bezpečnost - šestistavítková přesně zpracovaná cylindrická vložka Bezpečnostní zámky s třmenem BY 0C890 6 BY 0C88B 6 BY 0C889 6 BY 0C892 6 BY 0C891 6 BY 0C893 6 Počet ks Černá 40 mm 18,5 mm Rozměry 60 mm 26 mm Ocelové zámky - vyztužená vrstvená ocelová konstrukce zajišťuje extrémní odolnost - tvrzený ocelový třmen je obtížné přestřihnout - jednotlivě nanášené ocelové pláty zabezpečující odolnost proti korozi - pěti stavítková cylindrická vložka umožňuje více jedinečných tvarů klíče - Dodává se s barevným označením pro identifikaci a ochranu - Dodává se jeden klíč s každým zámkem Ocelové zámky s 38 mm třmenem Počet ks BY C4BB8 6 BY C4BB7 6 BY C4BBB 6 BY C4BB9 6 BY C4BBA 6 BY C4BBC 6 Černá 40 mm 18,5 mm Rozměry 72 mm 38 mm 26 mm Ocelové zámky s 4 třmenem Počet ks BY 0C85B 6 BY 0C85A 6 BY 0C863 6 BY 0C861 6 BY 0C85C 6 BY 0C862 6 Černá 40 mm 18,5 mm Rozměry mm Bezpečnostní uzamykatelná spona - umožňuje uzamknout jeden energetický zdroj až 6 zámky - vysoce tvrzená ocel chráněna vinylovým pláštěm - dvě dostupné velikosti Počet ks BY C4BD0 12 BY C4BD1 12 Šířka (mm) , ,- 9,5 mm Nevodivá uzamykatelná spona - nevodivá nylonová uzamykatelná spona pojme až 6 zámků - odolá zatížení 450 kg, ale sama váží pouze 30 g - bezpečně a efektivně uzamkne jakékoliv vybavení - uzamykatelný třmen lze použít pro otvory o minimálním průměru Počet ks BY 39D ,- 9 mm 55
