GOmill ekonomické stopkové frézy

Transkript

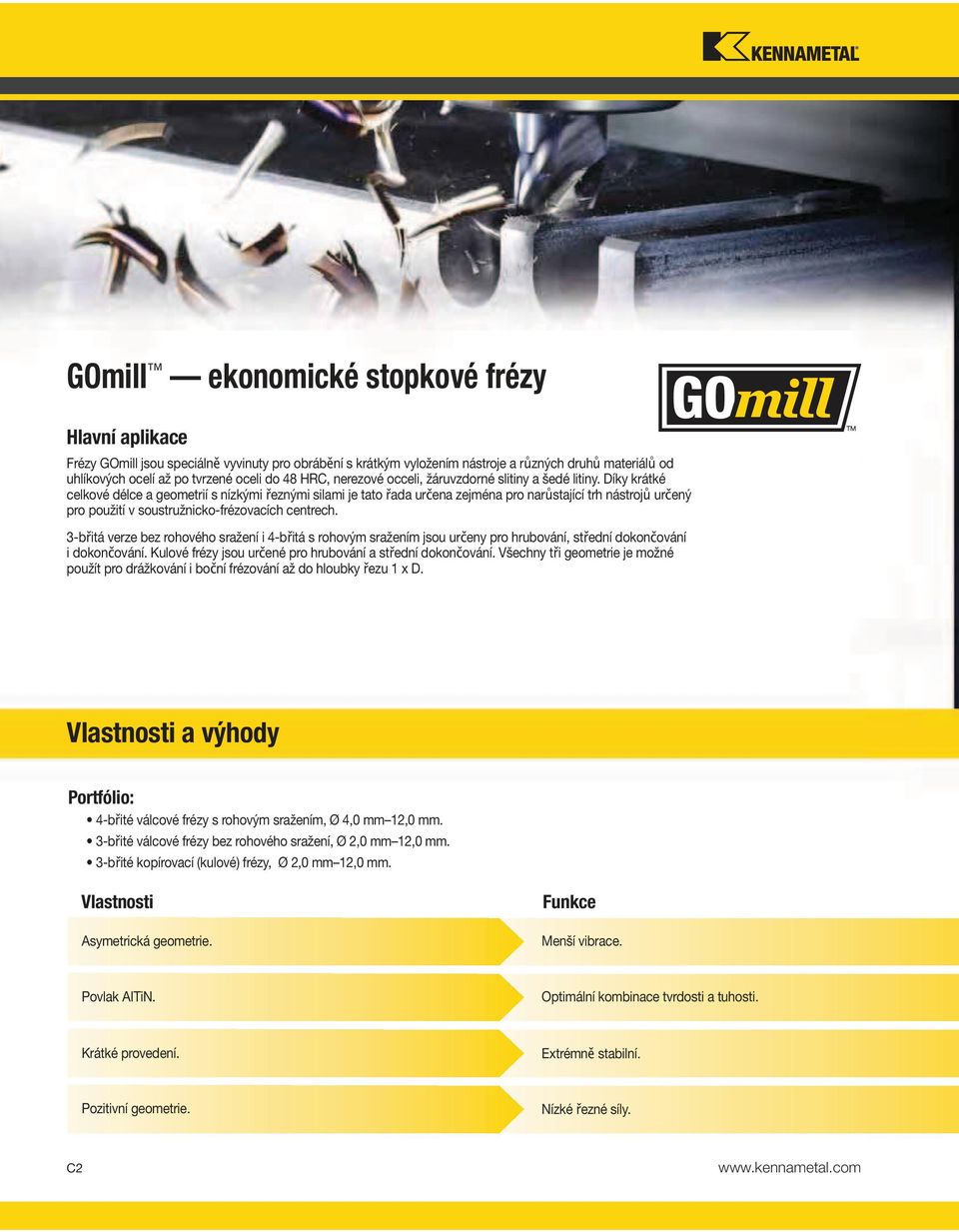

1 GOmill ekonomické stopkové frézy Hlavní aplikace Frézy GOmill jsou speciálně vyvinuty pro obrábění s krátkým vyložením nástroje a různých druhů materiálů od uhlíkových ocelí až po tvrzené oceli do 48 HRC, nerezové occeli, žáruvzdorné slitiny a šedé litiny. Díky krátké celkové délce a geometrií s nízkými řeznými silami je tato řada určena zejména pro narůstající trh nástrojů určený pro použití v soustružnicko-frézovacích centrech. 3-břitá verze bez rohového sražení i 4-břitá s rohovým sražením jsou určeny pro hrubování, střední dokončování i dokončování. Kulové frézy jsou určené pro hrubování a střední dokončování. Všechny tři geometrie je možné použít pro drážkování i boční frézování až do hloubky řezu 1 x D. Vlastnosti a výhody Portfólio: 4-břité válcové frézy s rohovým sražením, Ø 4,0 mm 12,0 mm. 3-břité válcové frézy bez rohového sražení, Ø 2,0 mm 12,0 mm. 3-břité kopírovací (kulové) frézy, Ø 2,0 mm 12,0 mm. Vlastnosti Asymetrická geometrie. Funkce Menší vibrace. Povlak AITiN. Optimální kombinace tvrdosti a tuhosti. Krátké provedení. Extrémně stabilní. Pozitivní geometrie. Nízké řezné síly. C2

2 Přínosy Lepší jakost povrchu a životnost nástroje. Univerzální použití na řadě obráběných materiálů. Vyšší řezné rychlosti, vyšší produktivita a nižší cena díky menšímu množství použitého karbidu. Nižší spotřeba energie. C3

3 Univerzální stopkové frézy GOmill UEBE GOmill Krátké Bez rohového sražení Asymetrická geometrie. Standard Kennametal. Válcové a Weldon stopky. Bez rohového rádiusu zavrtávací. Hrubovací / Dokončovací. NOVINKY! 3-břité, úhel stoupání šroubovice 38 první volba alternativní volba H S N K M P Čelní stopkové frézy Univerzální stopkové frézy GOmill D1 D Ap1 max L Stopka Katalogové číslo 2,0 6 4,00 38 Válcová UEDE0200A3AS 2,0 6 4,00 38 WELDON UEDE0200B3AS 3,0 6 5,00 38 Válcová UEDE0300A3AS 3,0 6 5,00 38 WELDON UEDE0300B3AS 4,0 6 7,00 38 Válcová UEDE0400A3AS 4,0 6 7,00 38 WELDON UEDE0400B3AS 5,0 6 8,00 38 Válcová UEDE0500A3AS 5,0 6 8,00 38 WELDON UEDE0500B3AS 6,0 6 8,00 38 Válcová UEDE0600A3AS 6,0 6 8,00 38 WELDON UEDE0600B3AS 8,0 8 11,00 43 Válcová UEDE0800A3AS 8,0 8 11,00 43 WELDON UEDE0800B3AS 10, ,00 50 Válcová UEDE1000A3AS 10, ,00 50 WELDON UEDE1000B3AS 12, ,00 55 Válcová UEDE1200A3AS 12, ,00 55 WELDON UEDE1200B3AS Řezné podmínky viz. str. C7. Technické rady Nejkratší vyložení umožňuje nejvyšší řezné rychlosti a stabilitu mezi stopkovými frézami. DIN 6527 dlouhé DIN 6527 krátké GOmill Stabilita a Výkonnost C4

4 Univerzální stopkové frézy GOmill UEDE GOmill Krátké S rohovým sražením Asymetrická geometrie. Standard Kennametal. Válcové a Weldon stopky. S rohovým sražením zavrtávací. Hrubovací / Dokončovací. NOVINKY! 4-břité, úhel stoupání šroubovice 38 první volba alternativní volba H S N K M P D1 D Ap1 max L BCH Stopka Katalogové číslo 4,0 6 7, ,40 Válcová UEDE0400A4AH 4,0 6 7, ,40 WELDON UEDE0400B4AH 6,0 6 8, ,40 Válcová UEDE0600A4AH 6,0 6 8, ,40 WELDON UEDE0600B4AH 8,0 8 11, ,40 Válcová UEDE0800A4AH 8,0 8 11, ,40 WELDON UEDE0800B4AH 10, , ,50 Válcová UEDE1000A4AH 10, , ,50 WELDON UEDE1000B4AH 12, , ,50 Válcová UEDE1200A4AH 12, , ,50 WELDON UEDE1200B4AH Řezné podmínky viz. str. C8. Příklad aplikace Vyšší produktivita a ziskovost s NOVÝMI frézami Kennametal GOmill line! Řezné podmínky: UEDE1000A4AH ø10, Z=4 Čelní stopkové frézy Univerzální stopkové frézy GOmill Materiál: 42 CroMo4/ ae=10,0 mm ap=10,0 mm vc=140 m/min vf= 1248 mm/min fz=0,07 mm n=4456 U/min C5

5 Univerzální stopkové frézy GOmill UEBE GOmill Krátké Kulové Asymetrická geometrie. Standard Kennametal. Válcová stopka. Hrubovací / střední dokončování. NOVINKY! 3-břité, úhel stoupání šroubovice 38 první volba alternativní volba H S N K M P Čelní stopkové frézy Univerzální stopkové frézy GOmill D1 D Ap1 max L Stopka Katalogové číslo 2,0 6 4,00 38 Válcová UEBE0200A3A 3,0 6 5,00 38 Válcová UEBE0300A3A 4,0 6 7,00 38 Válcová UEBE0400A3A 5,0 6 8,00 38 Válcová UEBE0500A3A 6,0 6 8,00 38 Válcová UEBE0600A3A 8,0 8 11,00 43 Válcová UEBE0800A3A 10, ,00 50 Válcová UEBE1000A3A 12, ,00 55 Válcová UEBE1200A3A Řezné podmínky viz. str. C9. Aplikační video fréz řady GOmill naleznete na YouTube Prohlédněte si informace na našem novém kanálu KennametalSolutions na YouTube! Tam naleznete nové aplikační video fréz GOmill. Navštivte: Další video sekvence naleznete také na ve složce Metalworking/Video. C6

6 Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací Řezné podmínky UEDE 3-břité bez rohového rádiusu UEDE 3-břité Doporučený posuv na zub (fz=mm/zub) při bočním frézování (A). Při drážkování (B) snižte posuv na zub fz o 10%. A B Řezná rychlost vc m/min průměr D1 skupina ap ae ap Min Max mm 2,0 3,0 4,0 6,0 8,0 10,0 12,0 P1 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 P2 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 P3 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 P4 Ap1 max 0,5 x D 0,75 x D fz 0,010 0,016 0,021 0,033 0,045 0,054 0,062 P5 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 P6 Ap1 max 0,5 x D 0,75 x D fz 0,008 0,012 0,016 0,025 0,034 0,040 0,047 M1 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 M2 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 M3 Ap1 max 0,5 x D 1 x D fz 0,008 0,012 0,016 0,025 0,034 0,040 0,047 K1 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 K2 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 K3 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 S1 Ap1 max 0,3 x D 0,3 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 S2 Ap1 max 0,3 x D 0,3 x D fz 0,006 0,009 0,013 0,019 0,026 0,032 0,037 S3 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 S4 Ap1 max 0,5 x D 1 x D fz 0,007 0,011 0,016 0,026 0,037 0,045 0,052 H1 Ap1 max 0,5 x D 0,75 x D fz 0,010 0,016 0,021 0,033 0,045 0,054 0,062 Nižší řezná rychlost je využívána při vysokých úběrech nebo při vyšší tvrdosti materiálu v rámci materiálové skupiny. Vyšší řezná rychlost je využívána při dokončovacích operacích nebo při nižší tvrdosti materiálu v rámci materiálové skupiny. Čelní stopkové frézy Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací C7

7 Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací Řezné podmínky UEDE 4-břité s rohovým sražením UEDE 4-břité s rohovým sražením Čelní stopkové frézy Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací Doporučený posuv na zub (fz=mm/zub) při bočním frézování (A). Při drážkování (B) snižte posuv na zub fz o 10%. A B Řezná rychlost vc m/min průměr D1 skupina ap ae ap Min Max mm 4,0 6,0 8,0 10,0 12,0 P1 Ap1 max 0,5 x D 1 x D fz 0,028 0,044 0,060 0,072 0,083 P2 Ap1 max 0,5 x D 1 x D fz 0,028 0,044 0,060 0,072 0,083 P3 Ap1 max 0,5 x D 1 x D fz 0,023 0,036 0,050 0,061 0,070 P4 Ap1 max 0,5 x D 0,75 x D fz 0,021 0,033 0,045 0,054 0,062 P5 Ap1 max 0,5 x D 1 x D fz 0,019 0,029 0,040 0,048 0,056 P6 Ap1 max 0,5 x D 0,75 x D fz 0,016 0,025 0,034 0,040 0,047 M1 Ap1 max 0,5 x D 1 x D fz 0,023 0,036 0,050 0,061 0,070 M2 Ap1 max 0,5 x D 1 x D fz 0,019 0,029 0,040 0,048 0,056 M3 Ap1 max 0,5 x D 1 x D fz 0,016 0,025 0,034 0,040 0,047 K1 Ap1 max 0,5 x D 1 x D fz 0,028 0,044 0,060 0,072 0,083 K2 Ap1 max 0,5 x D 1 x D fz 0,023 0,036 0,050 0,061 0,070 K3 Ap1 max 0,5 x D 1 x D fz 0,019 0,029 0,040 0,048 0,056 S1 Ap1 max 0,3 x D 0,3 x D fz 0,023 0,036 0,050 0,061 0,070 S2 Ap1 max 0,3 x D 0,3 x D fz 0,013 0,019 0,026 0,032 0,037 S3 Ap1 max 0,5 x D 1 x D fz 0,019 0,029 0,040 0,048 0,056 S4 Ap1 max 0,5 x D 1 x D fz 0,016 0,026 0,037 0,045 0,052 H1 Ap1 max 0,5 x D 0,75 x D fz 0,021 0,033 0,045 0,054 0,062 Nižší řezná rychlost je využívána při vysokých úběrech nebo při vyšší tvrdosti materiálu v rámci materiálové skupiny. Vyšší řezná rychlost je využívána při dokončovacích operacích nebo při nižší tvrdosti materiálu v rámci materiálové skupiny. C8

8 Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací Řezné podmínky UEBE 3-břité kulové UEBE 3-břité kulové Doporučený posuv na zub (fz=mm/zub) při bočním frézování (A). Při drážkování (B) snižte posuv na zub fz o 10%. A B Řezná rychlost vc m/min průměr D1 skupina ap ae ap Min Max mm 2,0 3,0 4,0 6,0 8,0 10,0 12,0 P1 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 P2 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 P3 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 P4 Ap1 max 0,5 x D 0,75 x D fz 0,010 0,016 0,021 0,033 0,045 0,054 0,062 P5 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 P6 Ap1 max 0,5 x D 0,75 x D fz 0,008 0,012 0,016 0,025 0,034 0,040 0,047 M1 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 M2 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 M3 Ap1 max 0,5 x D 1 x D fz 0,008 0,012 0,016 0,025 0,034 0,040 0,047 K1 Ap1 max 0,5 x D 1 x D fz 0,014 0,021 0,028 0,044 0,060 0,072 0,083 K2 Ap1 max 0,5 x D 1 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 K3 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 S1 Ap1 max 0,3 x D 0,3 x D fz 0,011 0,017 0,023 0,036 0,050 0,061 0,070 S2 Ap1 max 0,3 x D 0,3 x D fz 0,006 0,009 0,013 0,019 0,026 0,032 0,037 S3 Ap1 max 0,5 x D 1 x D fz 0,009 0,014 0,019 0,029 0,040 0,048 0,056 S4 Ap1 max 0,5 x D 1 x D fz 0,007 0,011 0,016 0,026 0,037 0,045 0,052 H1 Ap1 max 0,5 x D 0,75 x D fz 0,010 0,016 0,021 0,033 0,045 0,054 0,062 Nižší řezná rychlost je využívána při vysokých úběrech nebo při vyšší tvrdosti materiálu v rámci materiálové skupiny. Vyšší řezná rychlost je využívána při dokončovacích operacích nebo při nižší tvrdosti materiálu v rámci materiálové skupiny. Čelní stopkové frézy Univerzální karbidové čelní stopkové frézy hrubovací / dokončovací C9
