1 KATALOG ZÁVĚSNÝCH LAMINÁRNÍCH MODULŮ ZÁVĚSNÉ LAMINÁRNÍ MODULY S VERTIKÁLNÍM PROUDĚNÍM PRO KRYTÍ TECHNOLOGIÍ A MANUÁLNÍCH PRACOVIŠŤ

2 LAMINARNI MODULY Použití Laminární moduly jsou použitelné všude tam, kde je nutné vykonávat pracovní operace v bezprašném prostředí, například zdravotnictví, farmacii, jemné mechanice, optice, elektronice a pod. Jednotlivé moduly lze sestavovat do řad a vytvářet tak souvislé pracovní linky nad pracovními stoly nebo technologickými linkami s laminárním prouděním vzduchu. Pracovní linka je tak chráněna před částicovou a bakteriální kontaminací. Příklad vytváření pracoviště je v půdoryse zakreslen na obrázku 1. OBRÁZEK 1.

3 Po obvodu je sestava laminárních boxů ohraničena buď plastovými lamelovými závěsy, (šířka lamely 200 mm, tloušťka 2 mm), které se navzájem překrývají nebo zástěnami z organického skla. Půdorysná velikost modulů může být různá, což umožňuje pokrytí libovolné plochy. Při použití normalizovaných rozměrů filtračních vložek vycházejících ze základního rozměru 610x610 mm jsou k dispozici moduly následujících půdorysových rozměrů: 654x441 mm 654 x 698 mm 654 x 850 mm 698 x 740 mm 698 x 892 mm V případě potřeby je samozřejmě možné řešení i mimo tuto rozměrovou řadu. ZÁKLADNÍ PARAMETRY MODULU Napájecí napětí 230 V/ 50 Hz Příkon 200 až 500 W podle provedení t.j. dle použitého ventilátoru (v závislosti na velikosti modulu) a příkonu potřebného pro instalovaná osvětlovací tělesa. Každý modul je vybaven ventilátorem s elektronickou regulací otáček umožňující samostatné nastavení rychlosti proudění pro každý modul. Třída čistoty Podle US FS 209E třída čistoty 100, ve farmaceutickém průmyslu odpovídá jakostní třídě A dle VYR7 (91/356/EEC). Rychlost proudění vzduchu a uniformita Rychlost proudění vzduchuje u každého modulu samostatně nastavitelná pomocí elektronického regulátoru otáček ventilátoru v rozsahu 0 až cca 0,8 m.s" 1. Typicky se doporučuje nastavení na rychlost 0,4 m.s" 1. Možnost seřízení rychlosti samostatně pro každý modul je zejména výhodná u větších sestav modulů, kde i u velkých ploch sestavených z modulů lze dosáhnout velmi dobré vyrovnanosti rychlosti proudění - uniformity. Osvětlení Moduly jsou dodávány buď bez osvětlení - krytí technologií, nebo s osvětlovacími tělesy (jedno až dvě tělesa umístěná v jednom modulu - podle velikosti modulu a jeho umístění v sestavě). Osvětlovací tělesa jsou zářivková. Intenzita osvětlení min 500 lx na pracovní ploše umístěné 2 m pod modulem. Pokud je třeba vyšší intenzita osvětlení, je možné individuální řešení pomocí výkonnějších osvětlovacích těles.

4 Hlučnost Moduly jsou vyráběny ve dvou variantách: pro krytí technologických linek (výška modulu 600 mm - viz obrázek 2.) hluk v pracovním prostoru max 60 db (A) hluk vyzařovaný do okolí max 58 db (A) při typické rychlosti proudění 0,4 m.s" 1 se sníženou hlučností pro krytí manuálních pracovišť (výška modulu 730 mm - viz obrázek 3.) hluk v pracovním prostoru max 57 db (A) hluk vyzařovaný do okolí max 57 db )A) při typické rychlosti proudění 0,4 m.s" 1 OBRÁZEK 2 Legenda: 1-sací mřížka 2-ovládací skříňka s vypínačem a regulátorem otáček ventilátoru 3-filtrační vložka EU3 4-ventilátor 5-filtrační vložka EU12 6-zářivkal8W

5 OBRÁZEK 3 Legenda: 1-sací mřížka 2-ovládací skříňka s vypínačem a regulátorem otáček ventilátoru 3-filtrační vložka EU3 4-ventilátor 5-tlumící protihluková deska 6-filtrační vložka EU 12 7-zářivkal8W Konstrukce Skříň boxuje samonosná konstrukce z laminovaných desek, všechny vnitřní a vnější plochy jsou chráněny folií, která je chemicky odolná, dekontaminovatelná a otěruvzdorná.. Pracovní prostor je vymezen pružnými průhlednými závěsy tloušťky 2 mm, připevněnými na obvod spodní hrany modulu nebo plexisklovými zástěnami. Filtrační vložka je chráněna krycím děrovaným plechem s povrchovou úpravou nátěrem práškovou vypalovací barvou.

6 Zdravotní nezávadnost Je deklarována pro moduly BVL Posudkem Státního zdravotního ústavu S 793/94, EXP, 1042 Vytváření sestav modulů Z hlediska spojení modulů do sestavy a umístění sestavy v místnosti jsou moduly vyráběny ve dvou variantách. Varianta A - viz obrázek 4, kde k zavěšení modulu na ocelovou nosnou konstrukci slouží lišty po dvou stranách pláště modulu. Nosná konstrukce může být umístěna na nohách volně v místnosti nebo jednou stranou přiléhat ke stěně, případně může být ukotvena do stěny. Sání vzduchu do moduluje shora. OBRÁZEK 4 Legenda: 1-sací mřížka 2-ovládací skříňka s vypínačem a regulátorem otáček ventilátoru 3-filtrační vložka EU3 4-ventilátor 5-tlumící protihluková deska 6-filtrační vložka EU 12 7-zářivkal8W

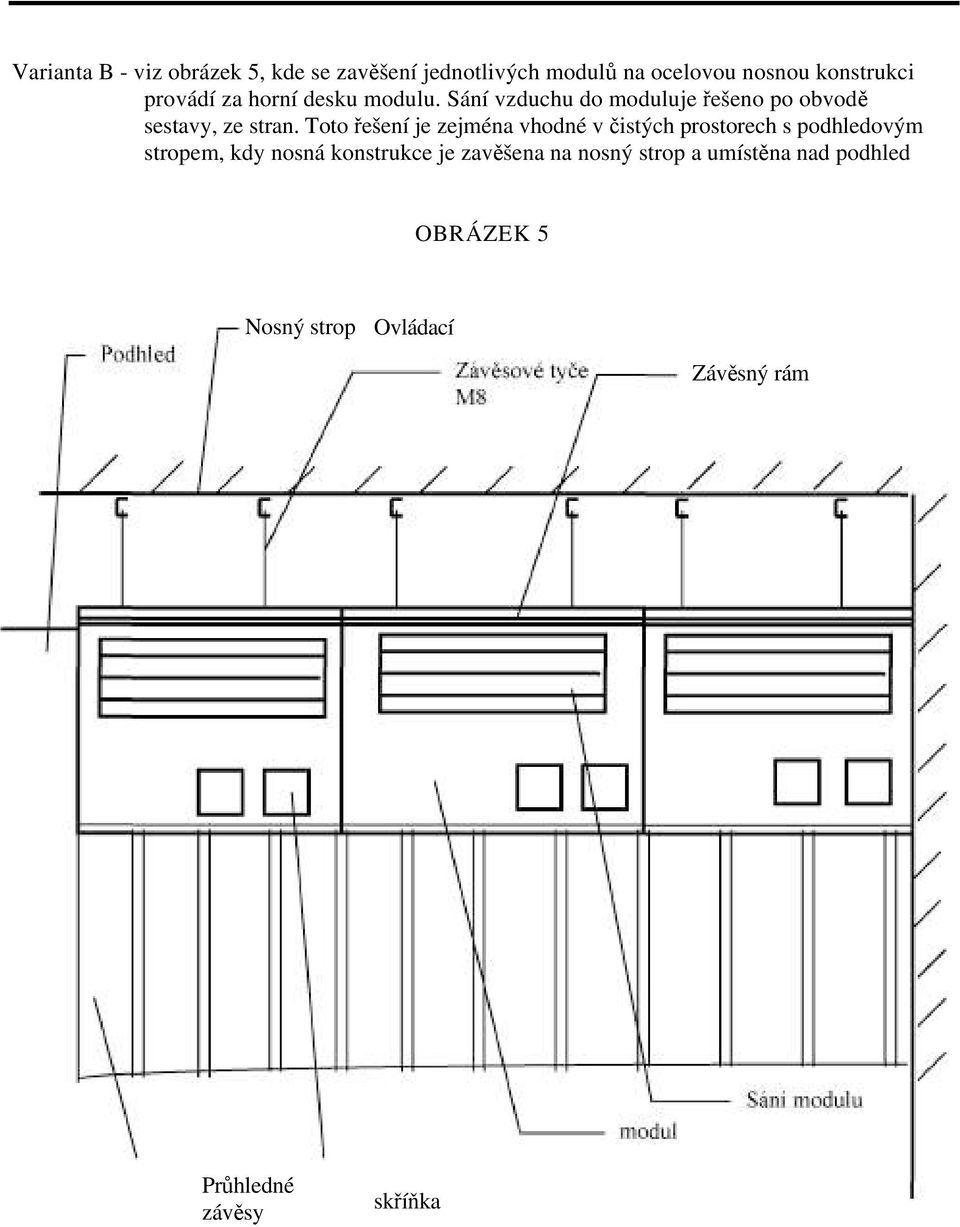

7 Varianta B - viz obrázek 5, kde se zavěšení jednotlivých modulů na ocelovou nosnou konstrukci provádí za horní desku modulu. Sání vzduchu do moduluje řešeno po obvodě sestavy, ze stran. Toto řešení je zejména vhodné v čistých prostorech s podhledovým stropem, kdy nosná konstrukce je zavěšena na nosný strop a umístěna nad podhled OBRÁZEK 5 Nosný strop Ovládací Závěsný rám Průhledné závěsy skříňka

8 Výhody modulového systému BVL - LABOX ke krytí technologií a manuálních pracovišť vyžadujících laminární proudění a třídu čistoty 100 dle US F5 209E 1) Nízká pořizovací cena - cca 100 až 150 tis Kč/m 2 podle nároků na hlučnost, osvětlení a celkovou velikost kryté plochy. 2) Systém umožňuje pokrýt přesně jen Vámi požadovanou plochu. 3) Instalace systému z rozměrově i hmotnostně nevelkých prvků neklade zvláštní nároky na transportní cesty a i rozměrově velkou sestavu lze instalovat v místnosti se zcela běžnými přístupovými cestami. 4) Při změně technologie lze prvky použít znovu pto krytí jiné technologie. 5) Zařízení je dimenzováno pro nepřetržitý provoz. Ventilátory jsou bezúdržbové. Výměny filtrů jsou jednoduché, snadno přístupné, stejně jako zářivkové trubice zespoda modulů. Objednávání Na základě Vaší poptávky Vám zpracujeme návrh řešení pracoviště včetně cenové nabídky. Vzhledem k tomu, že dodávky jsou řešeny individuálně, je dodací lhůta podle velikosti zakázky cca 2 až 3 měsíce.
