PILOT G. Poznámky DÁLKOVÝ OVLÁDACÍ PANEL PRO REGULÁTORY FIRMY PROND VYBAVENÉ VÝSTUPEM RJ12

Transkript

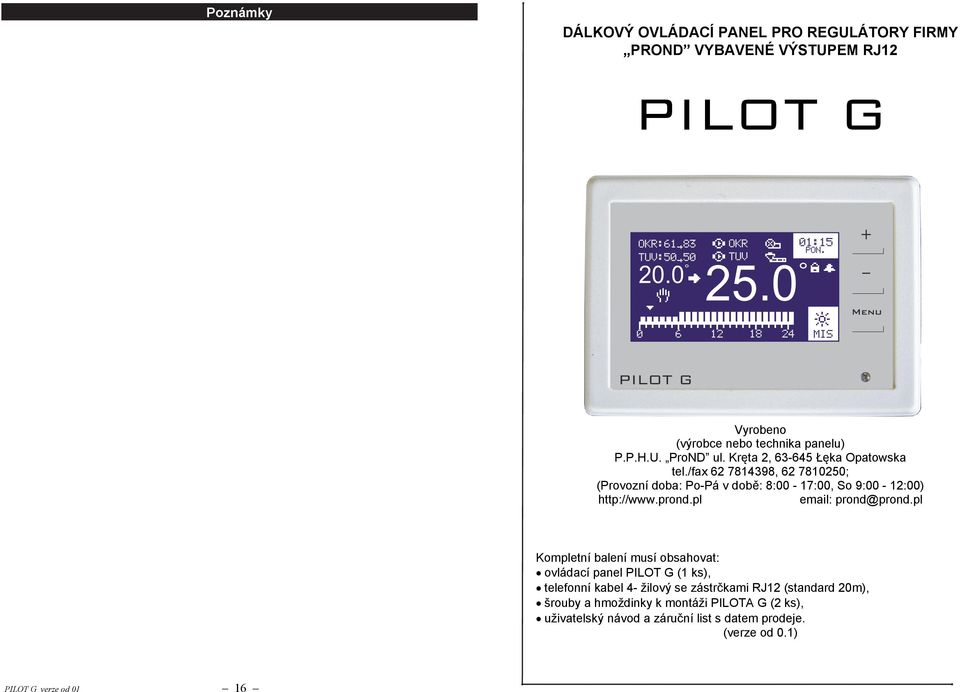

1 Poznámky DÁLKOVÝ OVLÁDACÍ PANEL PRO REGULÁTORY FIRMY PROND VYBAVENÉ VÝSTUPEM RJ12 PILOT G Vyrobeno (výrobce nebo technika panelu) P.P.H.U. ProND ul. Kręta 2, Łęka Opatowska tel./fax , ; (Provozní doba: Po-Pá v době: 8:00-17:00, So 9:00-12:00) prond@prond.pl Kompletní balení musí obsahovat: ovládací panel PILOT G (1 ks), telefonní kabel 4- žilový se zástrčkami RJ12 (standard 20m), šrouby a hmoždinky k montáži PILOTA G (2 ks), uživatelský návod a záruční list s datem prodeje. (verze od 0.1) PILOT G verze od PILOT G verze od 01

2 Bezpečnost používání panelu 1. Panel nesmí být vystaven zatopení vodou a nadměrnému vlhnu uvnitř krytu, které by v důsledku způsobilo kondenzace vodní páry (např. prudké změny teploty), panel rovněž nesmí být vystavován působení vysokých teplot (vyšších než 45 C). 2. V případě nejasností týkajících se instalace nebo obsluhy panelu kontaktujte výrobce nebo jinou oprávněnou osobu. 3. Výrobce nenese odpovědnost za škody spojení s použitím PILOTA pro jiné účely než které jsou uvedeny v tomto Uživatelském návodu. Použití PILOT G zvyšuje komfort obsluhy regulátorů firmy PPHU ProND vybavených zásuvkou RJ12 pro připojení dálkového ovládání. Umožňuje standardní přenost do 50 metrů (při použití externího napájení je umožněn přenost až do 200 metrů). Spolupracuje pouze s regulátory firmy PPHU ProND se zásuvkou RJ12. Podle toho, ke kterému regulátoru je PILOT G připojen, zobrazuje: teplotu kotle nebo tepelného okruhu, teplotu místnosti, stav ventilátoru, oběhového čerpadla v daném okruhu, čerpadlo nabíjející zásobník TUV, stav podavače. PILOT G alarmuje zvukovým signálem v kritických situacích: kotel vyhasíná (stav pozastavení); teplota kotle je příliš vysoká. teplota kotle překračuje 100 C; teplota kotle je nižší než 0 C. PILOT G je vybaven dvěma pracovními režimy: řížení teplotou kotle nebo tepelného okruhu podle toho, k jakému výstupu a regulátoru byl připojen, řízení teplotou místnosti, ve které byl PILOT G instalován. PILOT G připojený k regulátoru C.O. kotle řídící práci čerpadel a/nebo ventilátoru, umožňuje náhled a změnu teplotu kotle nebo měří a stabilizuje teplotu v místě instalace, zobrazuje stavy ventilátoru, oběhového čerpadla a čerpadla nabíjejícího zásobník TUV (je-li regulátor vybaven výstupem pro připojení čerpadla nabíjejícího zásobník TUV). PILOT G připojený k regulátoru C.O. kotle s palivovým podavačem umožňuje náhled a změnu teploty kotle nebo měří a stabilizuje teplotu v místě instalace, zobrazuje stavy ventilátoru, oběhového čerpadla, čerpadla nabíjejícího zásobník TUV, podavače. Stavy alarmu V závislosti na typu připojeného regulátoru k ovládacímu panule se vyskytují různé druhy dodatečných alarmových upozornění. Přesný popis těchto alarmových upozornění se nachází v Uživatelském návodu vybraného regulátoru. V případě vzniklé havárie na kotli se na PILOTu G zobrazí příslušná hláška Mohou se objevit následující upozornění: Teplota na kotli přesahuje 90 C. Alarm čidla podavače / koše. Poškozené čidlo podavače / koše. Překročena teplota nebo poškození čidla kotle / tepelného okruhu Signalizace nedostatku paliva. Alarm zaseknutí podavače. Překročena přípustná teplota kotle / tepelného okruhu, teplota nastavena v servisních parametrech PILOTA G Chyba spojení s ovladačem: Upozornění se zobrazuje při poškození přívodného kabelu PILOTA s ovladačem (natržené nebo utržené žíly zodpovídající za komunikaci). Nutno zkontrolovat kabel. Očekávání spojení s ovladačem: Upozornění zobrazující se určitou dobu po připojení PILOTA k ovladači, enbo po zapnutí napájení, jakmile se ovladač spojují s PILOTEM, upozornění mizí. Jestliže se při připojení ovladače upozornění zobrazuje déle než 2 min, je pravděpodobně poškozen přípojný kabel PILOTA k ovladači (natržené nebo utržené žily zodpovídající za komunikaci s ovladačem) PILOT G se vůbec nezapíná Jestliže se po odpovídajícím připojení k ovladači PILOT vůbec, musí být zkontrolována správnost kabelu spojujícího PILOT s ovladačem. Blokace klávesnice Viditelný symbol kladky na tomto místě znamená, že je zapnuta blokace klávesnice Rozmístění částí PILOTA G Tlačítko zvyšování hodnoty požadované teploty; nastavitelný parametr. Tlačítko snižování hodnoty požadované teploty; nastavitelný parametr. Tlačítko MENU vstup do nastavení PILOTA G Zásuvka RJ12 pro připojení Čidlo osvětlení Displej PILOT G verze od 01 2 Pro aktivaci klávesnice musíte několik vteřin přidržet současně klávesy + a. Po chvíli se zobrazí symbol kladky na displeji. Pro vypnutí blokace musíte podobným způsobem přidržet současně klávesy + a. Po chvíli symbol kladky zmizí z displeje (blokace se vypne) 15 PILOT G verze od 01

3 Podsvícení Podsvícení Max. - maximální Podsvícení Min. - minimální PILOT G je vybaven čidlem osvětlení. Jestliže je v místnosti světle a světlo padá na PILOT G, pak se podsvícení zvyšuje na hodnotu nastavenou v Podsvícení Max. V noci, kdy je tma, se podsvícení snižuje na hodnotu nastavenou v Podsvícení Min. Kalibrace Tento parametr nesmí být měněn bezdůvodně. Jestliže se teplota v místnosti liší od teploty zobrazované PILOTem G, lze opravit zobrazovanou teplotu (přidat nebo ubrat) Parametry Jas OG a Jas OM slouží k nastavení kontrastu displeje. Tyto parametry jsou nastavitelné v době montáže PILOTA. Tovární reset Vrácení veškerého nastavení k továrnímu nastavení. Aktualizace programu Pouze pro servis <<<ESC Po výběru poslední pozice vycházíme do hlavního okna. Parametry PILOT G je vybaven nastavením pro uživatele a servisním nastavením. Na základě výběru v parametrech Typ ovládání se mění Nastavení uživatele. Nastavení uživatele Název parametru Rozsah změn parametru Tovární nastavení Nastavení teploty TUV C taka jak w regulatorze Teploty místnosti Denní Noční Ekonomická 1-50 C 1-50 C 1-50 C *rozsah změn teplot se odvíjí podle toho, ke kterému regulátoru je PILOT G připojen. 22 C 20 C 19 C Program práce pro místnosti pondělí - neděle Hystereze teploty místnosti C 0.2 C Časové body pro okruh vypnuto - zapnuto vypnuto Teploty kotle/okruhu* Denní Noční do 85 C do 85 C 50 C 40 C Program práce pro kotel pondělí - neděle Budík Hodina zapnutí alarmu vypnout zapnout 00:00 vypnout Aktuální čas 00:00-23:59 (hodina:minuty) Servisní nastavení Verze programu Vstup do servisního nastavení Verze programu, adresa servisu PILOTA G Servisní nastavení Název parametru Rozsah změn parametru Tovární nastavení Typ ovládání místnosti - kotle/okruhu místnosti zapnuto.. Doba odpojení čerpadla 1-30 minut.. vypnuto 5 minut Čas práce čerpadla vteřin 30 vteřin Snížení teploty kotle/okruhu 0-90 C 0 C Zvuková signalizace Všechny zvuky vypnuty Zapnut pouze zvuk klávesnice; Vypnut pouze zvuk klávesnice; Všechny zvuky zapnuty; Všechny zvuky zapnuty; Alarm teploty C.. zapnutý vypnutý Podsvícení Neměnit pro servis Max. Min % % 80% 10% Kalibrace: Neměnit pro servis Korekce Jas OG Jas OM 7.0 C C Tovární reset ANO / NE -1.0 C PILOT G verze od Aktualizace programu Aktualizace programu pouze pro servis 3 PILOT G verze od 01

4 Montáž ovládacího panelu v místnosti Ovládací panel musí být umístěn v místě, kde nehrozí průvan a přímý vliv slunečního záření nebo jiného ohřívání (konvice, televize, lednice), které může mít značný vliv na měření teploty. Ovládací panel musí být instalován ve výšce cm nad úrovní podlahy. K betonové stěně musí být regulátor připevněn pomocí šroubů a hmoždinek, k dřevěné stěně pak pomocí šroubů. Rozteč otvorů upevnění 84mm. Nedoporučujeme používat režim řízení teplotou místnosti ve velkých objektech, např. škola, hotel, s ohledem na značný rozsah teplot v jednotlivých místnostech. Obr. Správné umístění regulátoru v místnosti. 84mm Pozor!! Ovládací panel spravnou teplotu zobrazí teprve po 30 minutách od připojení k regulátoru. Snížení teploty kotle / okruhu Tento parametr má význam, jestliže je vybráno: Řízení teplotou místnosti Parametr nastavujeme od 0 C do 60 C. 0 C práce bez snížení teploty kotle / tepelného okruhu. Tento parametr určuje hodnotu, o kterou bude snížena požadovaná teplota kotle nebo tepelného okruhu v době, kdy se PILOT G nachází ve stavu, ve kterém je teplota místnosti vyšší od požadované teploty ovládacího panelu PILOT G. Hodnota, která bude udržena po odejmutí od požadované teploty Snížení teploty kotle / tepelného okruhu, nebude nižší od minimální teploty nastavení továrního nastavení v daném regulátoru. Jestliže je na regulátoru nastavena požadovaná teplota 65 C, a parametr Snížeí teploty kotle / tepelného okruhu je nastaven na 0, bude kotel udržovat teplotu 65 C. Jestliže parametr Snížení teploty kotle / tepelného okruhu je nastaven např. na 10 C, pak bude kotel udržovat požadovanou teplotu na regulátoru na 55 C. Jestliže teplota kotle/okruhu se zvýší nad tyto vypočtené teploty bude se regulátor nacházet ve stavu dozoru a bude realizovat veškeré programované funkce na regulátoru (profukování ventilátoru, cyklické přikládání paliva v regulátoru s podavačem paliva). Zvuková signalizace Na výběr jsou čtyři režimy práce zvukové signalizace: - Všechny zvuky zapnuty - Vypnut pouze zvuk klávesnice - Zapnut pouze zvuk klávesnice - Všechny zvuky vypnuty Teplotní alarm Alarm překročení přípustné teploty kotle / okruhu. Nastavujeme od Nastavení tohoto parametru na Vypnutý označuje vypnutí signalizace překročení přípustné teploty kotle / okruhu. V této pozici se nastavuje teplota, při které bude PILOT G zvukově signalizovat moment překročení teploty nastavené v tomto parametru. PILOT G verze od PILOT G verze od 01

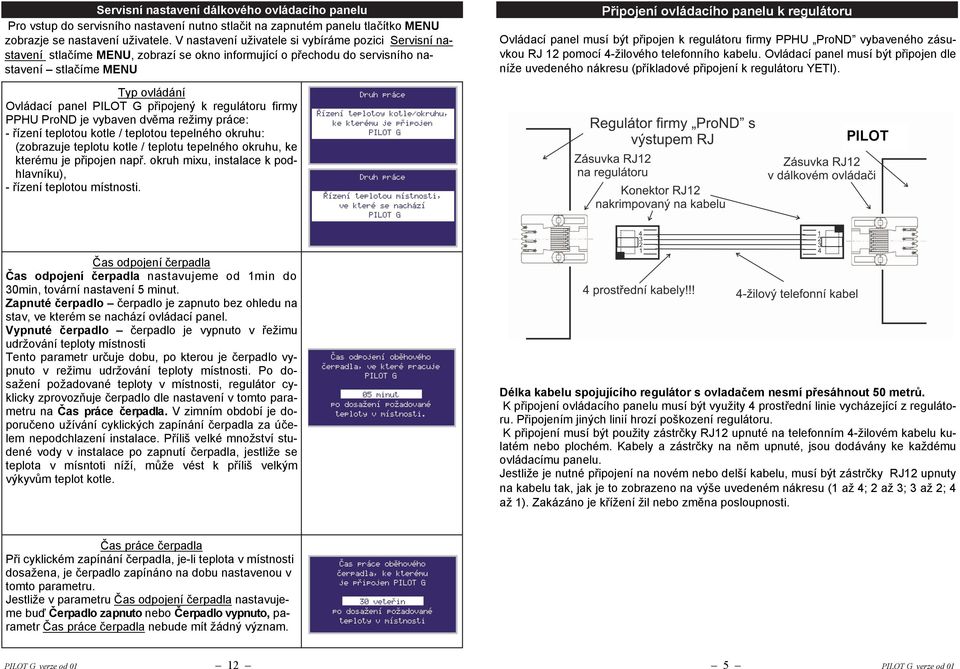

5 Servisní nastavení dálkového ovládacího panelu Pro vstup do servisního nastavení nutno stlačit na zapnutém panelu tlačítko MENU zobrazje se nastavení uživatele. V nastavení uživatele si vybíráme pozici Servisní nastavení stlačíme MENU, zobrazí se okno informující o přechodu do servisního nastavení stlačíme MENU Typ ovládání Ovládací panel PILOT G připojený k regulátoru firmy PPHU ProND je vybaven dvěma režimy práce: - řízení teplotou kotle / teplotou tepelného okruhu: (zobrazuje teplotu kotle / teplotu tepelného okruhu, ke kterému je připojen např. okruh mixu, instalace k podhlavníku), - řízení teplotou místnosti. Připojení ovládacího panelu k regulátoru Ovládací panel musí být připojen k regulátoru firmy PPHU ProND vybaveného zásuvkou RJ 12 pomocí 4-žilového telefonního kabelu. Ovládací panel musí být připojen dle níže uvedeného nákresu (příkladové připojení k regulátoru YETI). PILOT Čas odpojení čerpadla Čas odpojení čerpadla nastavujeme od 1min do 30min, tovární nastavení 5 minut. Zapnuté čerpadlo čerpadlo je zapnuto bez ohledu na stav, ve kterém se nachází ovládací panel. Vypnuté čerpadlo čerpadlo je vypnuto v řežimu udržování teploty místnosti Tento parametr určuje dobu, po kterou je čerpadlo vypnuto v režimu udržování teploty místnosti. Po dosažení požadované teploty v místnosti, regulátor cyklicky zprovozňuje čerpadlo dle nastavení v tomto parametru na Čas práce čerpadla. V zimním období je doporučeno užívání cyklických zapínání čerpadla za účelem nepodchlazení instalace. Příliš velké množství studené vody v instalace po zapnutí čerpadla, jestliže se teplota v mísntoti níží, může vést k příliš velkým výkyvům teplot kotle. Délka kabelu spojujícího regulátor s ovladačem nesmí přesáhnout 50 metrů. K připojení ovládacího panelu musí být využity 4 prostřední linie vycházející z regulátoru. Připojením jiných linií hrozí poškození regulátoru. K připojení musí být použity zástrčky RJ12 upnuté na telefonním 4-žilovém kabelu kulatém nebo plochém. Kabely a zástrčky na něm upnuté, jsou dodávány ke každému ovládacímu panelu. Jestliže je nutné připojení na novém nebo delší kabelu, musí být zástrčky RJ12 upnuty na kabelu tak, jak je to zobrazeno na výše uvedeném nákresu (1 až 4; 2 až 3; 3 až 2; 4 až 1). Zakázáno je křížení žil nebo změna posloupnosti. Čas práce čerpadla Při cyklickém zapínání čerpadla, je-li teplota v místnosti dosažena, je čerpadlo zapínáno na dobu nastavenou v tomto parametru. Jestliže v parametru Čas odpojení čerpadla nastavujeme buď Čerpadlo zapnuto nebo Čerpadlo vypnuto, parametr Čas práce čerpadla nebude mít žádný význam. PILOT G verze od PILOT G verze od 01

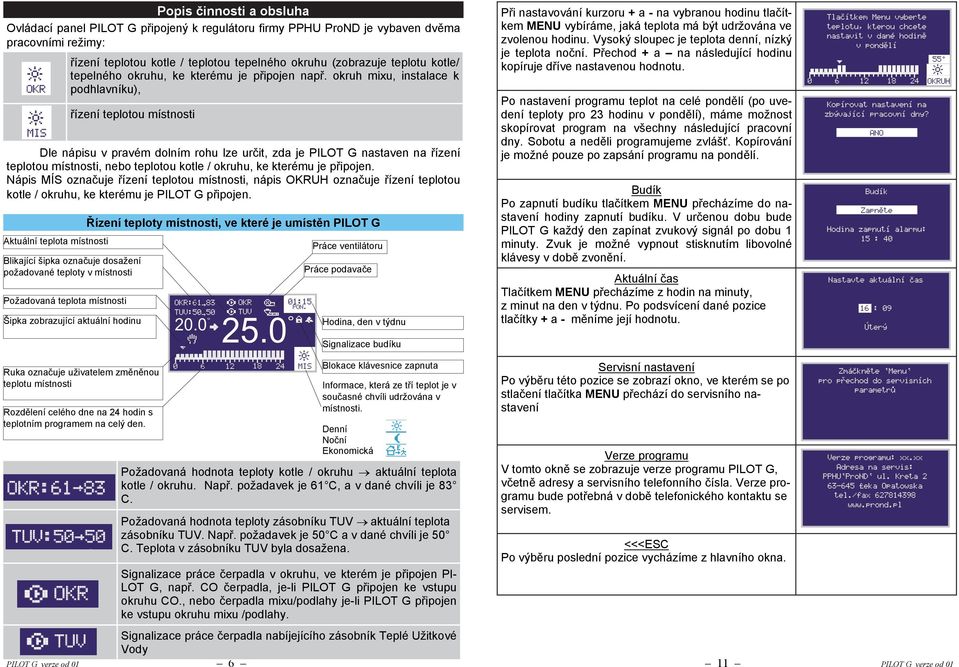

6 Popis činnosti a obsluha Ovládací panel PILOT G připojený k regulátoru firmy PPHU ProND je vybaven dvěma pracovními režimy: Dle nápisu v pravém dolním rohu lze určit, zda je PILOT G nastaven na řízení teplotou místnosti, nebo teplotou kotle / okruhu, ke kterému je připojen. Nápis MÍS označuje řízení teplotou místnosti, nápis OKRUH označuje řízení teplotou kotle / okruhu, ke kterému je PILOT G připojen. Aktuální teplota místnosti Požadovaná teplota místnosti řízení teplotou kotle / teplotou tepelného okruhu (zobrazuje teplotu kotle/ tepelného okruhu, ke kterému je připojen např. okruh mixu, instalace k podhlavníku), řízení teplotou místnosti Blikající šipka označuje dosažení požadované teploty v místnosti Šipka zobrazující aktuální hodinu Řízení teploty místnosti, ve které je umístěn PILOT G Práce ventilátoru Práce podavače Hodina, den v týdnu Při nastavování kurzoru + a - na vybranou hodinu tlačítkem MENU vybíráme, jaká teplota má být udržována ve zvolenou hodinu. Vysoký sloupec je teplota denní, nízký je teplota noční. Přechod + a na následující hodinu kopíruje dříve nastavenou hodnotu. Po nastavení programu teplot na celé pondělí (po uvedení teploty pro 23 hodinu v pondělí), máme možnost skopírovat program na všechny následující pracovní dny. Sobotu a neděli programujeme zvlášť. Kopírování je možné pouze po zapsání programu na pondělí. Budík Po zapnutí budíku tlačítkem MENU přecházíme do nastavení hodiny zapnutí budíku. V určenou dobu bude PILOT G každý den zapínat zvukový signál po dobu 1 minuty. Zvuk je možné vypnout stisknutím libovolné klávesy v době zvonění. Aktuální čas Tlačítkem MENU přecházíme z hodin na minuty, z minut na den v týdnu. Po podsvícení dané pozice tlačítky + a - měníme její hodnotu. Signalizace budíku Ruka označuje uživatelem změněnou teplotu místnosti Rozdělení celého dne na 24 hodin s teplotním programem na celý den. Blokace klávesnice zapnuta Informace, která ze tří teplot je v současné chvíli udržována v místnosti. Denní Noční Ekonomická Požadovaná hodnota teploty kotle / okruhu aktuální teplota kotle / okruhu. Např. požadavek je 61 C, a v dané chvíli je 83 C. Požadovaná hodnota teploty zásobníku TUV aktuální teplota zásobníku TUV. Např. požadavek je 50 C a v dané chvíli je 50 C. Teplota v zásobníku TUV byla dosažena. Signalizace práce čerpadla v okruhu, ve kterém je připojen PI- LOT G, např. CO čerpadla, je-li PILOT G připojen ke vstupu okruhu CO., nebo čerpadla mixu/podlahy je-li PILOT G připojen ke vstupu okruhu mixu /podlahy. Signalizace práce čerpadla nabíjejícího zásobník Teplé Užitkové Vody PILOT G verze od 01 6 Servisní nastavení Po výběru této pozice se zobrazí okno, ve kterém se po stlačení tlačítka MENU přechází do servisního nastavení Verze programu V tomto okně se zobrazuje verze programu PILOT G, včetně adresy a servisního telefonního čísla. Verze programu bude potřebná v době telefonického kontaktu se servisem. <<<ESC Po výběru poslední pozice vycházíme z hlavního okna. 11 PILOT G verze od 01

7 Uživatelské nastavení dálkového ovládacího panelu pro řízení teplotou místnosti Pro vstup do Uživatelského nastavení stiskněte při zapnutém panelu a pusťte tlačítko MENU. Zobrazí se okno s Nastavením uživatele. Uživatelské nastavení dálkového ovládacího panelu pro řízení teplotou místnosti Pro vstup do Uživatelského nastavení stiskněte při zapnutém panelu a pusťte tlačítko MENU. Zobrazí se okno s Nastavením uživatele. V menu se pohybujte tlačítky + a. Po podsvícení vybrané pozice v nastavení uživatele tlačítkem MENU vstupujeme do vybraného parametru. Jestliže regulátor, ke kterému je PILOT G připojen, neobsluhuje TUV nebo není vybaven možností dálkové změny nastavení TUV v nastavení uživatele, nebude dostupný parametr Nastavení tepl. TUV. Nastavení teploty TUV. V tomto parametru se mění nastavení teploty zásobníku TUV. Nastavení, které bude navoleno na PILOTu G bude předepsáno také v nastavení TUV v regulátoru. Časové body pro okruh Při řízení teplotou kotle nebo okruhu můžeme zapnout obsluhu časových bodů. Časové body umožňují nastavení dvou teplot v různých hodinách během dne. Jestliže je regulátor, ke kterému je PILOT G připojen, vybaven časovými body, nesmí být zapínány časové body na PILOTu G. Teploty kotle / okruhu Určujeme hodnoty nastavení pro dvě různé teploty, které můžeme libovolně připisovat k různým hodinám během dne. Není důležité, která teplota bude nižší, která vyšší. Parametr je viditelný tehdy, jsou-li zapnuty časové body pro okruh. Programy práce pro kotel Tlačítky + a - vybíráme den v týdnu, od kterého chceme zahájit nastavení programu. Vybraný den potvrzujeme tlačítkem MENU. Po potvrzení dne se zobrazí okno s možností nastavení teplot pro celý den. Parametr je viditelný tehdy, jsou-li zapnuty časové body pro okruh. PILOT G verze od V menu se pohybujte tlačítky + a. Po podsvícení vybrané pozice v nastavení uživatele tlačítkem MENU vstupujeme do vybraného parametru. Jestliže regulátor, ke kterému je PILOT G připojen, neobsluhuje TUV nebo není vybaven možností dálkové změny nastavení TUV v nastavení uživatele, nebude dostupný parametr Nastavení tepl. TUV. Nastavení teploty TUV. V tomto parametru se mění nastavení teploty zásobníku TUV. Nastavení, které bude navoleno na PILOTu G bude předepsáno také v nastavení TUV v regulátoru. Teploty místnosti Uvádíme hodnoty nastavení pro tři různé teploty, které mohou být libovolně navoleny v různých hodinách během dne. Není důležité, která teplota bude nižší a která vyšší. Program práce pro místnost Tlačítky + a - si vybíráme den v týdnu, od kterého chceme nastavit program. Vybraný den potvrdíme tlačítkem MENU. Po potvrzení dne se zobrazí okno s možností nastavení teplot pro celý den. Při nastavování kursoru + a na dotyčnou hodinu vybíráme tlačítkem MENU jaká teplota má být v tuto hodinu udržována. Nejvyšší sloupec je denní teplota, střední je noční toplota, nejnižší sloupec je ekonomická teplota. Přechod + a - na následující hodinu kopíruje dříve nastavenou hodnotu. 7 PILOT G verze od 01

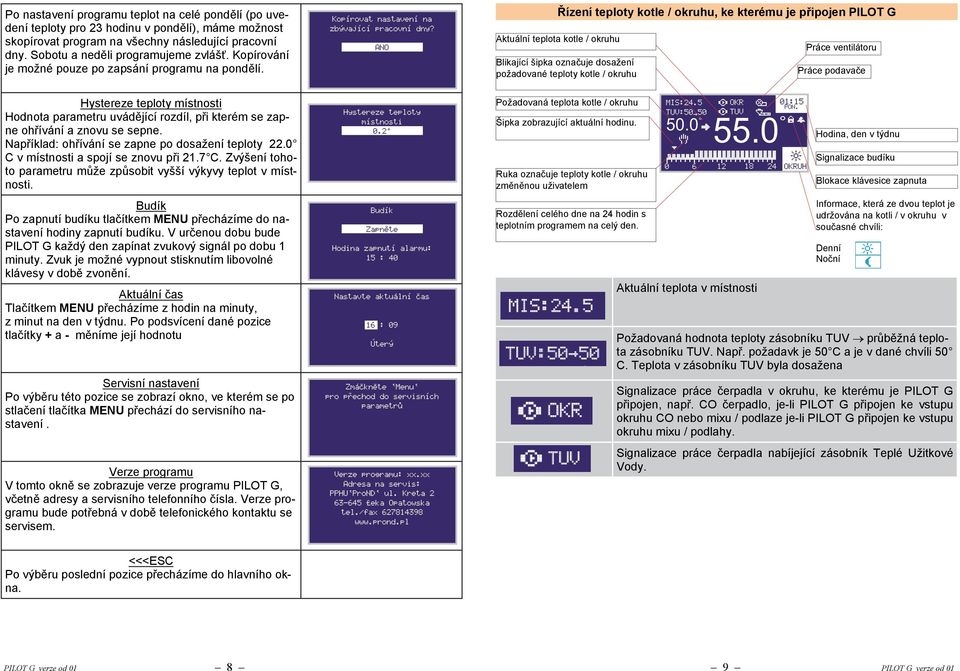

8 Po nastavení programu teplot na celé pondělí (po uvedení teploty pro 23 hodinu v pondělí), máme možnost skopírovat program na všechny následující pracovní dny. Sobotu a neděli programujeme zvlášť. Kopírování je možné pouze po zapsání programu na pondělí. Hystereze teploty místnosti Hodnota parametru uvádějící rozdíl, při kterém se zapne ohřívání a znovu se sepne. Například: ohřívání se zapne po dosažení teploty 22.0 C v místnosti a spojí se znovu při 21.7 C. Zvýšení tohoto parametru může způsobit vyšší výkyvy teplot v místnosti. Budík Po zapnutí budíku tlačítkem MENU přecházíme do nastavení hodiny zapnutí budíku. V určenou dobu bude PILOT G každý den zapínat zvukový signál po dobu 1 minuty. Zvuk je možné vypnout stisknutím libovolné klávesy v době zvonění. Aktuální čas Tlačítkem MENU přecházíme z hodin na minuty, z minut na den v týdnu. Po podsvícení dané pozice tlačítky + a - měníme její hodnotu Servisní nastavení Po výběru této pozice se zobrazí okno, ve kterém se po stlačení tlačítka MENU přechází do servisního nastavení. Verze programu V tomto okně se zobrazuje verze programu PILOT G, včetně adresy a servisního telefonního čísla. Verze programu bude potřebná v době telefonického kontaktu se servisem. Řízení teploty kotle / okruhu, ke kterému je připojen PILOT G Aktuální teplota kotle / okruhu Blikající šipka označuje dosažení požadované teploty kotle / okruhu Požadovaná teplota kotle / okruhu Šipka zobrazující aktuální hodinu. Ruka označuje teploty kotle / okruhu změněnou uživatelem Rozdělení celého dne na 24 hodin s teplotním programem na celý den. Aktuální teplota v místnosti Práce ventilátoru Práce podavače Hodina, den v týdnu Signalizace budíku Blokace klávesice zapnuta Informace, která ze dvou teplot je udržována na kotli / v okruhu v současné chvíli: Denní Noční Požadovaná hodnota teploty zásobníku TUV průběžná teplota zásobníku TUV. Např. požadavk je 50 C a je v dané chvíli 50 C. Teplota v zásobníku TUV byla dosažena Signalizace práce čerpadla v okruhu, ke kterému je PILOT G připojen, např. CO čerpadlo, je-li PILOT G připojen ke vstupu okruhu CO nebo mixu / podlaze je-li PILOT G připojen ke vstupu okruhu mixu / podlahy. Signalizace práce čerpadla nabíjející zásobník Teplé Užitkové Vody. <<<ESC Po výběru poslední pozice přecházíme do hlavního okna. PILOT G verze od PILOT G verze od 01
