1 RB Měření umělého osvětlení Ing. Aleš Kaňa Kaminského 566/19 Ostrava PSČ Tel.: IČO: SVĚTELNĚ TECHNICKÝ PROJEKT - RB Hala TATRA 380 Měření umělého osvětlení Leden 2016 RB

: +420 725 078 238 IČO: 744 290 78 SVĚTELNĚ TECHNICKÝ

2 RB Měření umělého osvětlení 1. Zákazník Dream-Tec s.r.o. Žižkova 12/ České Budějovice IČ: Místo měření (název akce) Hala TATRA 380, Kopřivnice 3. Datum a čas měření ,19:00 hod 4. Účel měření Měření umělého osvětlení za účelem kolaudace. 5. Legislativa ČSN ČSN ČSN EN ČSN EN ČSN EN ČSN EN 1838 Měření osvětlení vnitřních prostorů. Část 1: Základní ustanovení Měření osvětlení vnitřních prostorů. Část 3: Měření umělého osvětlení Osvětlení pracovních prostorů. Část 1: Vnitřní pracovní prostory Osvětlení pracovních prostorů. Část 2: Venkovní pracovní prostory Světlo a osvětlení - Osvětlení sportovišť Světlo a osvětlení - Nouzové osvětlení 6. Popis vnitřních prostor a osvětlovacích soustav Předmětem měření byl prostor haly 380 v areály TATRA TRUCKS a.s. Kopřivnice. Měřený prostor nebyl v době měření vybaven nábytkem ani jiným zařízením. 7. Použité měřicí přístroje: Přístroj Typ Výrobce Výrobní číslo Datum kalibrace Digitální luxmetr HD 450 EXTECH Digitální multimetr M3900 MASTECH Teploměr GTH200 GREISINGER Pásmo KT / Stupeň přesnosti měření Provozní RB

Část 1: Základní ustanovení Měření osvětlení vnitřních prostorů. Část 3: Měření umělého osvětlení Osvětlení pracovních prostorů. Část 1: Vnitřní pracovní prostory Osvětlení pracovních prostorů.

3 RB Měření umělého osvětlení 9. Svítidla a světelné zdroje V době měření byla všechna svítidla a světelné zdroje plně funkční. Všechny LED světelné zdroje byly v provozu déle jak 100 hodin. Typy a příkony svítidel jsou uvedeny v tabulkách s naměřenými hodnotami osvětleností a rovnoměrností v závěru tohoto protokolu. 10. Postup měření Měření bylo prováděno ve večerních hodinách, aby se vyloučil vliv denního osvětlení. Svítidla byla před vlastním měřením 20 minut v provozu, proto bylo možné považovat světelný tok za stabilizovaný. Napětí sítě bylo měřeno v rozmezí 235,3-235,5V. Teplota uvnitř měřených prostor byla 20,1 C. Na ploše měřených prostorů byly vymezeny sítě rovnoměrně rozložených měřících bodů dle ČSN Hodnoty osvětleností byly měřeny na srovnávací rovině 0,00m a 0,85m. Z naměřených hodnot pak byly vypočteny hodnoty rovnoměrností ze vztahu: E u min 0 E m 0 Nejistota měření je vyjádřena jako rozšířená standardní nejistota U s koeficientem rozšíření k = 2, což pro normální rozdělení odpovídá pravděpodobnosti pokrytí 95% a je stanovena na ±10%. Naměřené a vypočtené hodnoty jsou uvedeny v tabulkách. 11. Měřené prostory: - viz. Příloha 2 Fotodokumentace RB

Postup měření Měření bylo prováděno ve večerních hodinách, aby se vyloučil vliv denního osvětlení.

4 RB Měření umělého osvětlení 12. Svítidla a zdroje: SVÍTIDLO SVĚTELNÝ ZDROJ A POWER W 6xLED modul LG 13. Vyhodnocení měření: Druh činnosti Index podání barev Ra Měřená plocha Požadovaná Em (lx) Ref.č Vypočtená UO Em (lx) Vypočtená rovnoměrnost u Nejistota měření Pásmo nejistoty (lx) Výsledek vyhodnocení měření umělého osvětlení Montáž 80 OMZÚ ,83 ±10% 500±50 leží v pásmu nejistoty Prostor 120/ OMZÚ ,91 ±10% 300±30 prokazatelně dodržen Svařování 80 OMZÚ ,83 ±10% 500±50 Kontrola 80 OMZÚ ,91 ±10% 750±75 Demontáž 80 OMZÚ ,74 ±10% 500±50 leží v pásmu nejistoty leží v pásmu nejistoty leží v pásmu nejistoty Kolejová dráha 1. Kolejová dráha OMZÚ ,81 ±10% 500±50 80 OMZÚ ,80 ±10% 500±50 leží v pásmu nejistoty prokazatelně dodržen Hodnoty vypočtených osvětlenosti E m a rovnoměrností u vypočtených z naměřených hodnot v y h o v u j í ve všech případech požadavkům normy ČSN EN Požadavek normy ČSN EN na hodnotu indexu barevného podání Ra> 80 je typem použitých světelných zdrojů prokazatelně dodržen. Protokol vypracoval: Ing. Aleš Kaňa Datum vypracování protokolu: Počet stran: 3+ přílohy RB

č Vypočtená UO Em (lx) Vypočtená rovnoměrnost u Nejistota měření Pásmo nejistoty (lx) Výsledek vyhodnocení měření umělého osvětlení Montáž 80 OMZÚ 500 5.24.

5 RB PŘÍLOHA 1 Hala TATRA 380 Hodnoty v tabulkách jsou naměřené a přepočtené osvětlenosti E ( lx ). Seznam použitých symbolů, značek a zkratek E min0... minimální naměřená hodnota osvětlenosti E m0... průměrná hodnota osvětlenosti vypočtená s naměřených hodnot E min.... minimální udržovaná osvětlenost E min = z * E min0 E m.... udržovaná osvětlenost E m = z * E m0 u... rovnoměrnost E min0 / E m0 z... udržovací činitel 0,72 MZÚ minimální hodnota osvětlenosti nepřístupná plocha místo zrakového úkolu OMZÚ okolí místa zrakového úkolu RB Hala TATRA 380 Montáž Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha Referenční úsek napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 16,0 19,0 22,0 25,0 Výsledky:OMZÚ 1, E m0 = 729lx 4, E max0 = 825lx 7, E min0 = 605lx 10, E m = 525lx 13, E min0/m0 = 0,83 pozn.: z důvodu symetrického rozložení svítidel byla měřená jenom vymezená část prostoru E min0/max0 = 0,73 z= 0,72 Prostor 120/123 Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha Referenční úsek napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 16,0 19,0 22,0 25,0 28,0 31,0 Výsledky:OMZÚ 1, E m0 = 664lx 3, E max0 = 730lx pozn.: z důvodu symetrického rozložení svítidel byla měřená jenom vymezená část prostoru E min0 = 607lx E m = 478lx E min0/m0 = 0,91 E min0/max0 = 0,83 z= 0,72

... udržovaná osvětlenost E m = z * E m0 u... rovnoměrnost E min0 / E m0 z.

6 Svařování Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha Referenční úsek napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 16,0 19,0 22,0 25,0 Výsledky:OMZÚ 1, E m0 = 657lx 4, E max0 = 743lx 7, E min0 = 547lx 10, E m = 473lx 13, E min0/m0 = 0,83 pozn.: z důvodu symetrického rozložení svítidel byla měřená jenom vymezená část prostoru E min0/max0 = 0,74 z= 0,72 Kontrola Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha celý prostor napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 Výsledky:OMZÚ 1, E m0 = 1069lx 3, E max0 = 1150lx 5, E min0 = 975lx 7, E m = 770lx E min0/m0 = 0,91 E min0/max0 = 0,85 z= 0,72 Demontáž Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha celý prostor napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 Výsledky:OMZÚ 1, E m0 = 701lx 4, E max0 = 870lx 7, E min0 = 520lx 10, E m = 504lx 13, E min0/m0 = 0,74 E min0/max0 = 0,60 z= 0,72

715 700 631 660 E max0 = 743lx 7,0 743 721 731 710 707 710 688 680 688 E min0 = 547lx 10,0 692 700 711 699 645 685 649 674 684 E m = 473lx 13,0 616 600 605 589 592 587 595 600 574 E min0/m0 = 0,83

7 Kolejová dráha 1. Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha Referenční úsek napětí sítě: 235,3-235,5V x/y (m) 1,0 4,0 7,0 10,0 13,0 16,0 19,0 22,0 25,0 28,0 31,0 Výsledky:OMZÚ 1, E m0 = 695lx 4, E max0 = 758lx 7, E min0 = 565lx 10, E m = 501lx pozn.: z důvodu symetrického rozložení svítidel byla měřená jenom vymezená část prostoru E min0/m0 = 0,81 E min0/max0 = 0,75 z= 0,72 Kolejová dráha 2. Prostor: typy svítidel: A barevné úpravy povrchů: viz foto typy sv. zdrojů: A Plocha Referenční úsek napětí sítě: 235,3-235,5V x/y (m) 1,0 3,0 5,0 7,0 Výsledky:OMZÚ 1, E m0 = 850lx 3, E max0 = 999lx 5, E min0 = 679lx 7, E m = 612lx E min0/m0 = 0,80 E min0/max0 = 0,68 z= 0,72

631 737 754 749 758 711 719 698 695 697 729 E max0 = 758lx 7,0 634 689 722 726 712 705 718 698 675 666 682 E min0 = 565lx 10,0 568 565 615 655 666 659 644 647 630 613 628 E m = 501lx pozn.

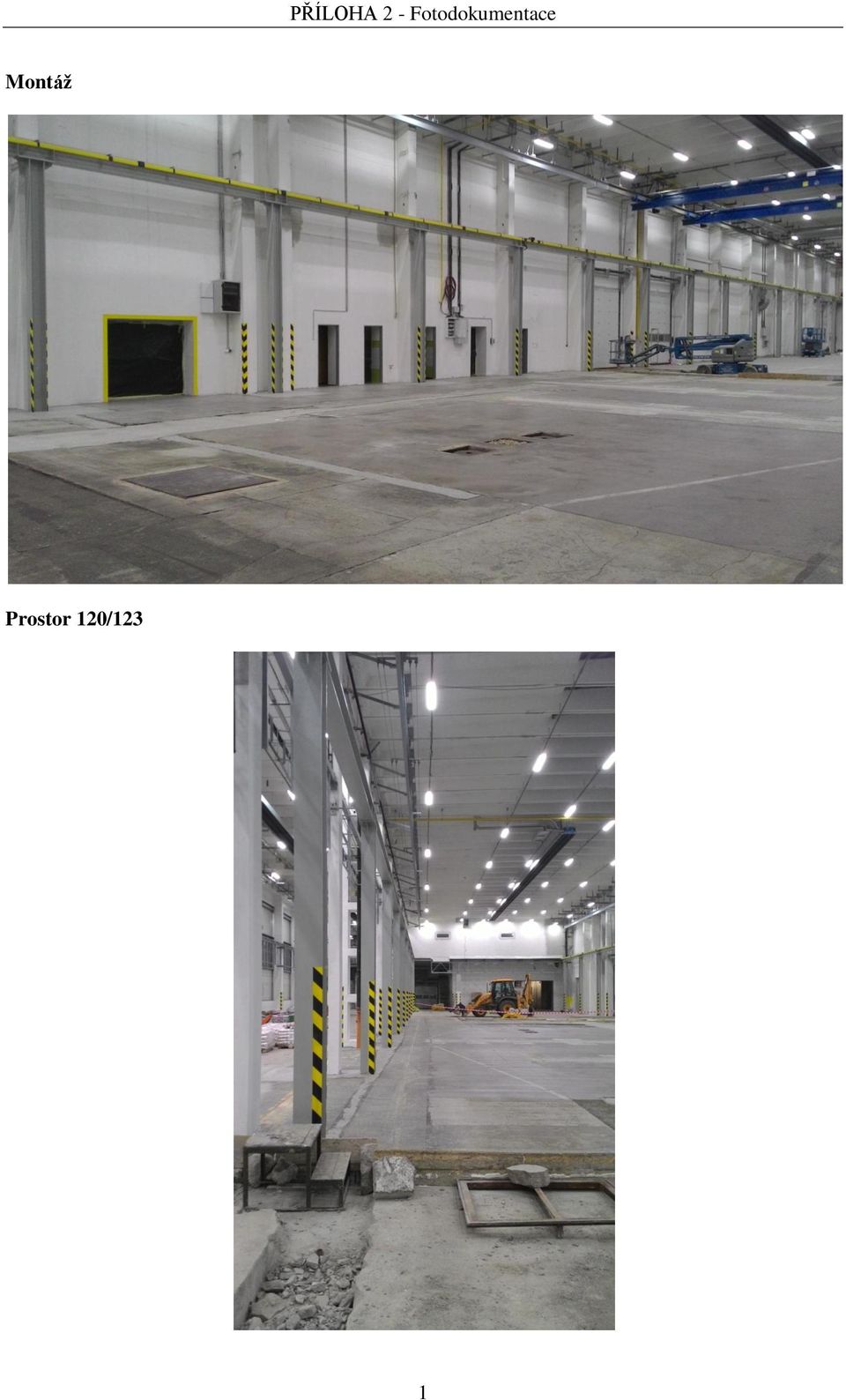

8 PŘÍLOHA 2 - Fotodokumentace Montáž Prostor 120/123 1

9 PŘÍLOHA 2 - Fotodokumentace Svařování Kontrola 2

10 PŘÍLOHA 2 - Fotodokumentace Demontáž Kolejová dráha 1. 3

11 PŘÍLOHA 2 - Fotodokumentace Kolejová dráha 2. 4

12 PŘÍLOHA 3 - Měření spotřeby elektrické energie Měření spotřeby elektrické energie Spotřeba elektrické energie byla odečtena z elektroměru, který je umístněn v rozvaděči, z kterého je napájená celá osvětlovací soustava v objektu. Během měření byly v provozu všechny svítidla na 100%. Počátečný stav elektroměru (čas 20:00): Konečný stav elektroměru (čas 21:00): 2 104,8 kwh 2 111,8 kwh Spotřeba elektrické energie při provoze všech svítidel svítících na 100% za 1 hodinu : 7 kwh obr.1. Počátečný stav elektroměru 1

Během měření byly v provozu všechny svítidla na 100%.
