1 NÁVOD K OBSLUZE STOLNÍ VRTAČKA DMT-16V DMT16V

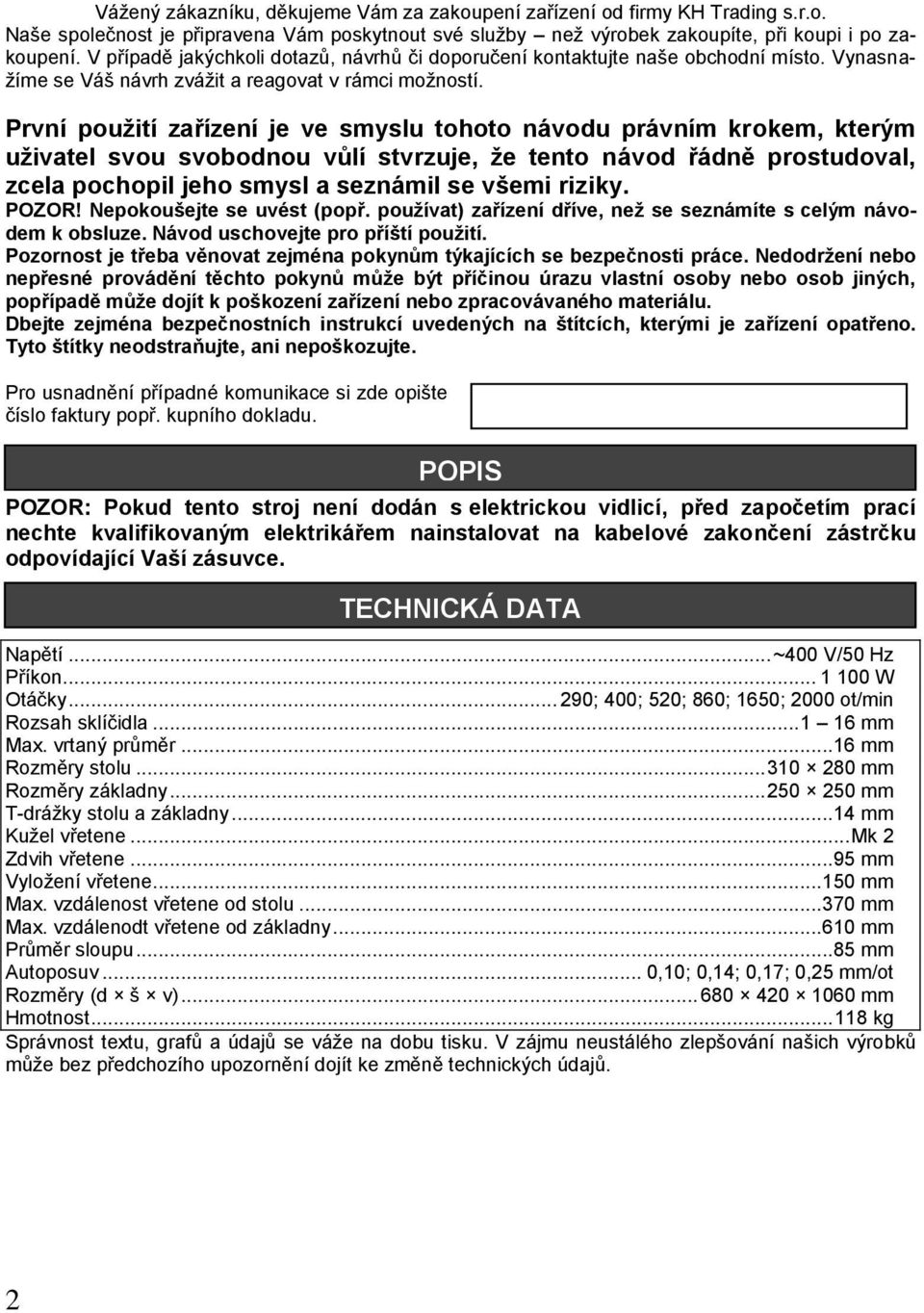

2 Váţený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena Vám poskytnout své sluţby neţ výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnaţíme se Váš návrh zváţit a reagovat v rámci moţností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. POPIS POZOR: Pokud tento stroj není dodán s elektrickou vidlicí, před započetím prací nechte kvalifikovaným elektrikářem nainstalovat na kabelové zakončení zástrčku odpovídající Vaší zásuvce. TECHNICKÁ DATA Napětí... ~400 V/50 Hz Příkon W Otáčky ; 400; 520; 860; 1650; 2000 ot/min Rozsah sklíčidla mm Max. vrtaný průměr...16 mm Rozměry stolu mm Rozměry základny mm T-dráţky stolu a základny...14 mm Kuţel vřetene... Mk 2 Zdvih vřetene...95 mm Vyloţení vřetene mm Max. vzdálenost vřetene od stolu mm Max. vzdálenodt vřetene od základny mm Průměr sloupu...85 mm Autoposuv... 0,10; 0,14; 0,17; 0,25 mm/ot Rozměry (d š v) mm Hmotnost kg Správnost textu, grafů a údajů se váţe na dobu tisku. V zájmu neustálého zlepšování našich výrobků můţe bez předchozího upozornění dojít ke změně technických údajů. 2

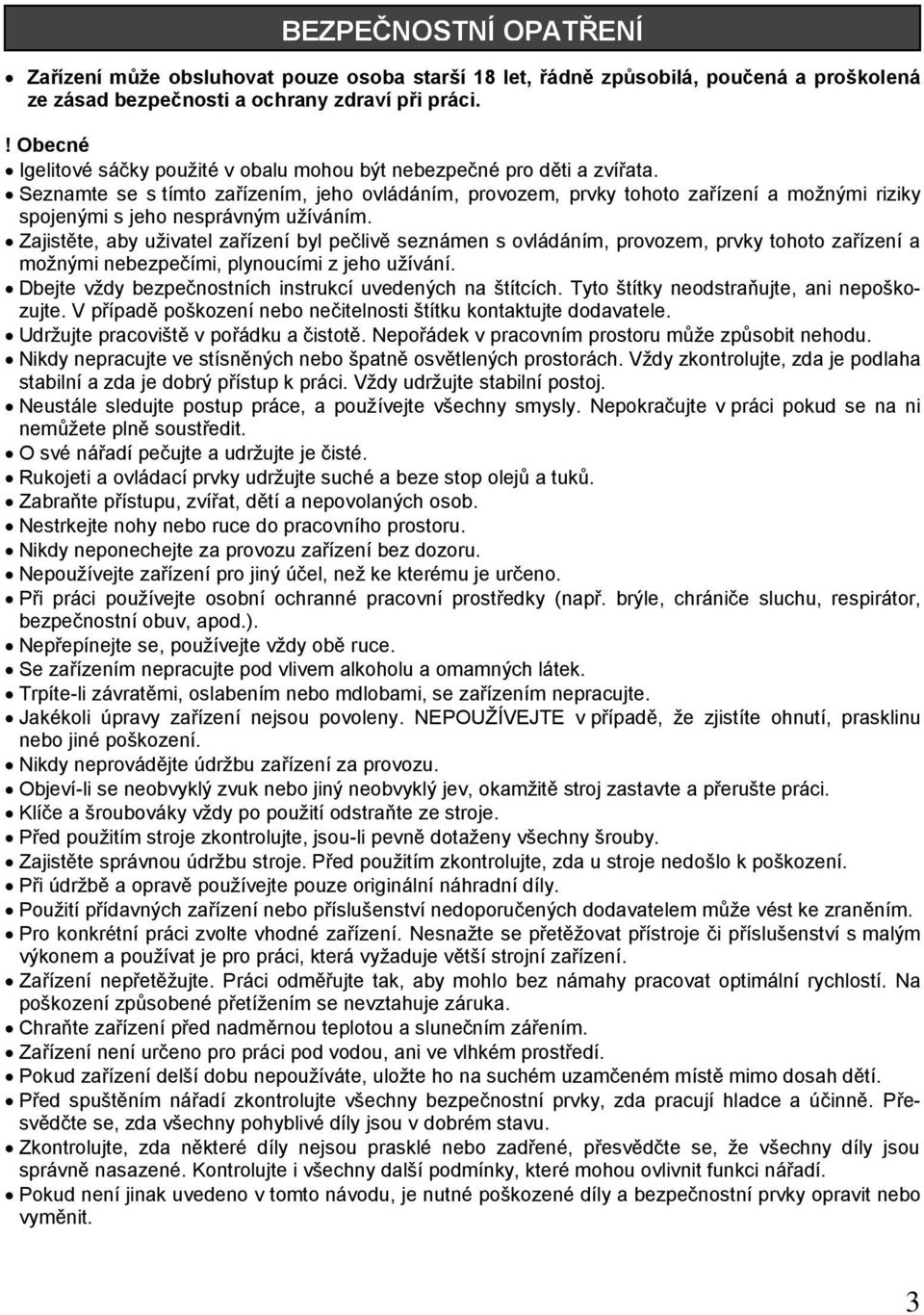

3 BEZPEČNOSTNÍ OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci.! Obecné Igelitové sáčky pouţité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a moţnými riziky spojenými s jeho nesprávným uţíváním. Zajistěte, aby uţivatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a moţnými nebezpečími, plynoucími z jeho uţívání. Dbejte vţdy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udrţujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru můţe způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vţdy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vţdy udrţujte stabilní postoj. Neustále sledujte postup práce, a pouţívejte všechny smysly. Nepokračujte v práci pokud se na ni nemůţete plně soustředit. O své nářadí pečujte a udrţujte je čisté. Rukojeti a ovládací prvky udrţujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepouţívejte zařízení pro jiný účel, neţ ke kterému je určeno. Při práci pouţívejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, pouţívejte vţdy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŢÍVEJTE v případě, ţe zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údrţbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamţitě stroj zastavte a přerušte práci. Klíče a šroubováky vţdy po pouţití odstraňte ze stroje. Před pouţitím stroje zkontrolujte, jsou-li pevně dotaţeny všechny šrouby. Zajistěte správnou údrţbu stroje. Před pouţitím zkontrolujte, zda u stroje nedošlo k poškození. Při údrţbě a opravě pouţívejte pouze originální náhradní díly. Pouţití přídavných zařízení nebo příslušenství nedoporučených dodavatelem můţe vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnaţte se přetěţovat přístroje či příslušenství s malým výkonem a pouţívat je pro práci, která vyţaduje větší strojní zařízení. Zařízení nepřetěţujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetíţením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani ve vlhkém prostředí. Pokud zařízení delší dobu nepouţíváte, uloţte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, ţe všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit. 3

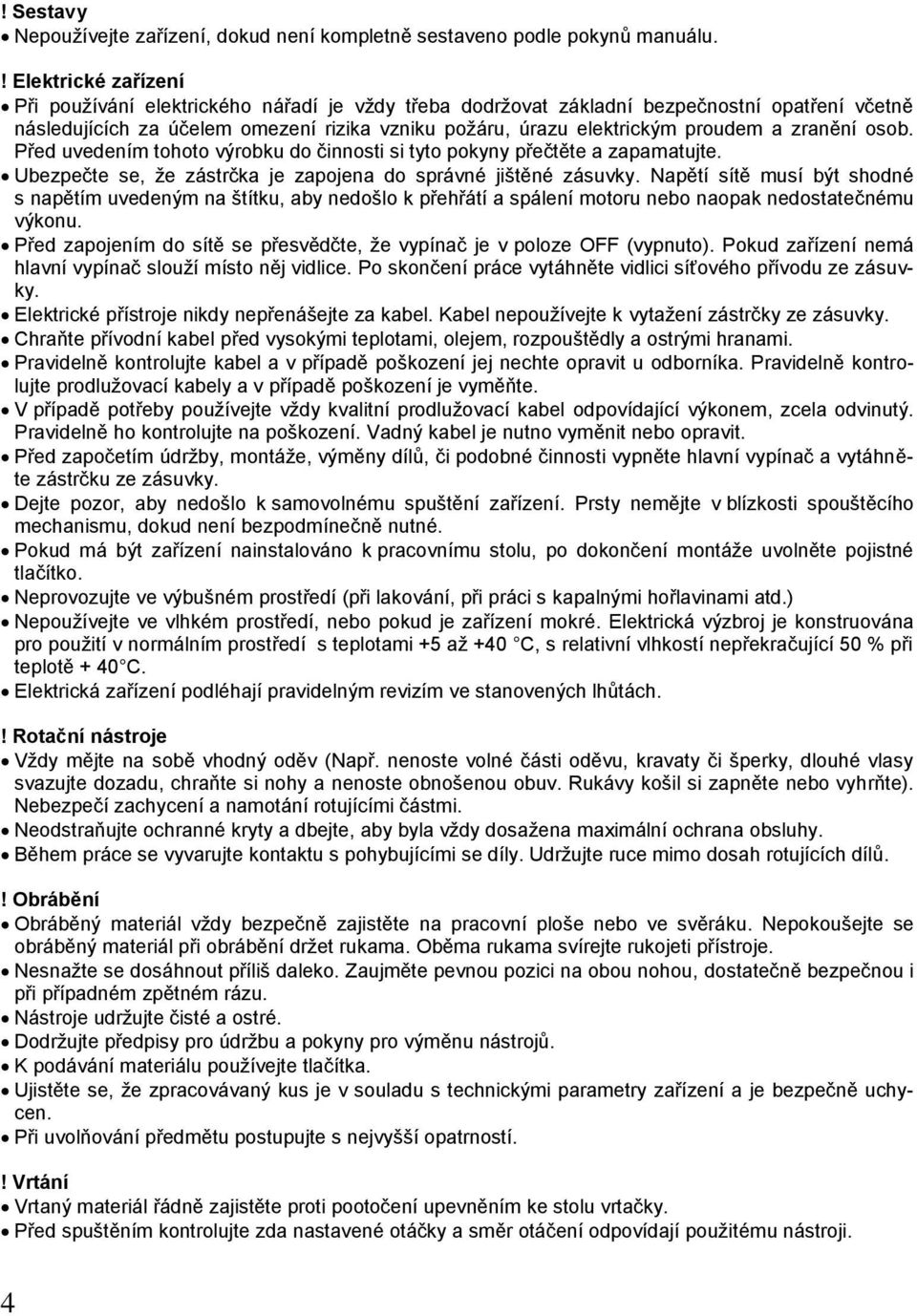

4 ! Sestavy Nepouţívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu.! Elektrické zařízení Při pouţívání elektrického nářadí je vţdy třeba dodrţovat základní bezpečnostní opatření včetně následujících za účelem omezení rizika vzniku poţáru, úrazu elektrickým proudem a zranění osob. Před uvedením tohoto výrobku do činnosti si tyto pokyny přečtěte a zapamatujte. Ubezpečte se, ţe zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítku, aby nedošlo k přehřátí a spálení motoru nebo naopak nedostatečnému výkonu. Před zapojením do sítě se přesvědčte, ţe vypínač je v poloze OFF (vypnuto). Pokud zařízení nemá hlavní vypínač slouţí místo něj vidlice. Po skončení práce vytáhněte vidlici síťového přívodu ze zásuvky. Elektrické přístroje nikdy nepřenášejte za kabel. Kabel nepouţívejte k vytaţení zástrčky ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. Pravidelně kontrolujte kabel a v případě poškození jej nechte opravit u odborníka. Pravidelně kontrolujte prodluţovací kabely a v případě poškození je vyměňte. V případě potřeby pouţívejte vţdy kvalitní prodluţovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. Před započetím údrţby, montáţe, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Pokud má být zařízení nainstalováno k pracovnímu stolu, po dokončení montáţe uvolněte pojistné tlačítko. Neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepouţívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Elektrická výzbroj je konstruována pro pouţití v normálním prostředí s teplotami +5 aţ +40 C, s relativní vlhkostí nepřekračující 50 % při teplotě + 40 C. Elektrická zařízení podléhají pravidelným revizím ve stanovených lhůtách.! Rotační nástroje Vţdy mějte na sobě vhodný oděv (Např. nenoste volné části oděvu, kravaty či šperky, dlouhé vlasy svazujte dozadu, chraňte si nohy a nenoste obnošenou obuv. Rukávy košil si zapněte nebo vyhrňte). Nebezpečí zachycení a namotání rotujícími částmi. Neodstraňujte ochranné kryty a dbejte, aby byla vţdy dosaţena maximální ochrana obsluhy. Během práce se vyvarujte kontaktu s pohybujícími se díly. Udrţujte ruce mimo dosah rotujících dílů.! Obrábění Obráběný materiál vţdy bezpečně zajistěte na pracovní ploše nebo ve svěráku. Nepokoušejte se obráběný materiál při obrábění drţet rukama. Oběma rukama svírejte rukojeti přístroje. Nesnaţte se dosáhnout příliš daleko. Zaujměte pevnou pozici na obou nohou, dostatečně bezpečnou i při případném zpětném rázu. Nástroje udrţujte čisté a ostré. Dodrţujte předpisy pro údrţbu a pokyny pro výměnu nástrojů. K podávání materiálu pouţívejte tlačítka. Ujistěte se, ţe zpracovávaný kus je v souladu s technickými parametry zařízení a je bezpečně uchycen. Při uvolňování předmětu postupujte s nejvyšší opatrností.! Vrtání Vrtaný materiál řádně zajistěte proti pootočení upevněním ke stolu vrtačky. Před spuštěním kontrolujte zda nastavené otáčky a směr otáčení odpovídají pouţitému nástroji. 4

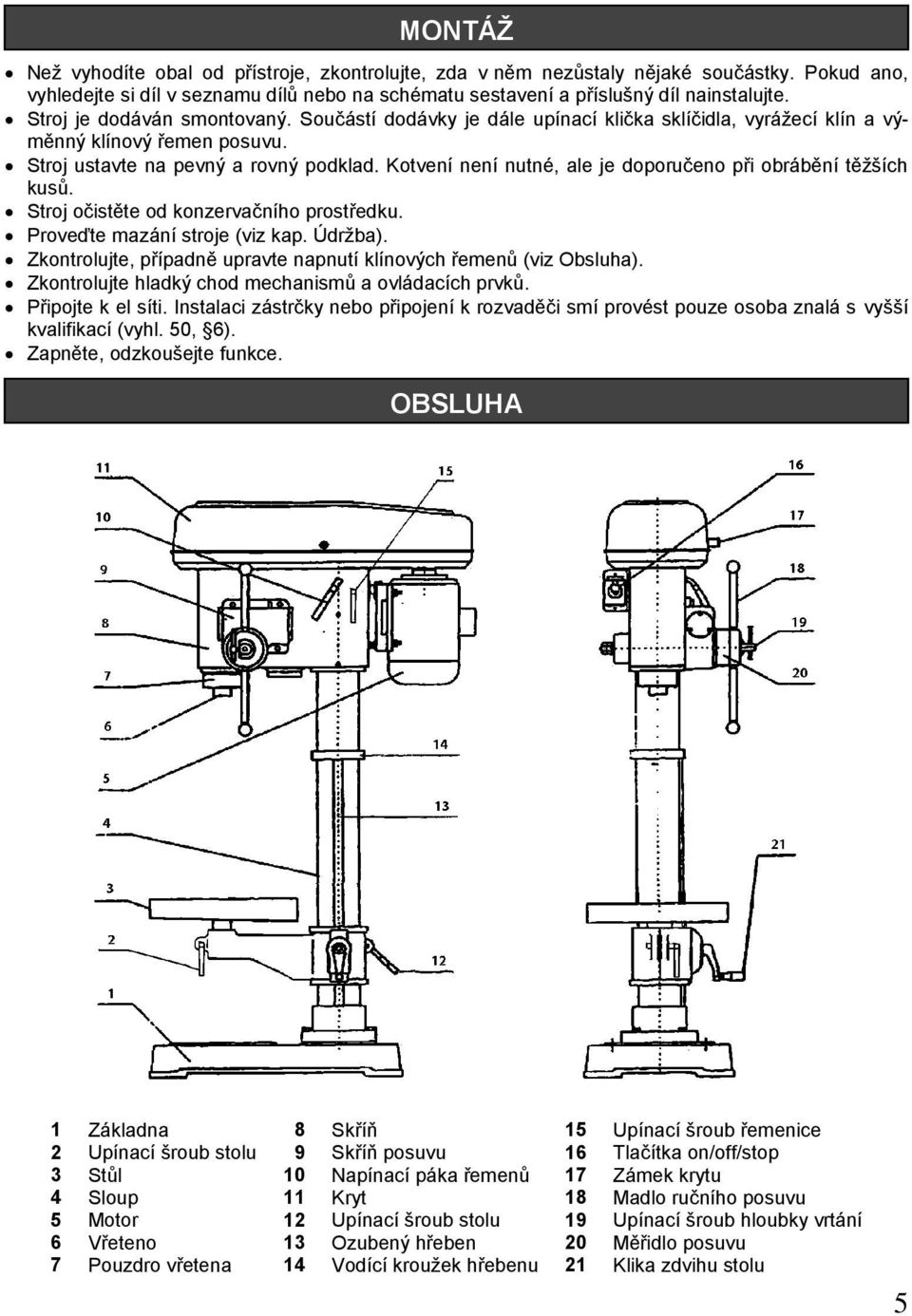

5 MONTÁŽ Neţ vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. Stroj je dodáván smontovaný. Součástí dodávky je dále upínací klička sklíčidla, vyráţecí klín a výměnný klínový řemen posuvu. Stroj ustavte na pevný a rovný podklad. Kotvení není nutné, ale je doporučeno při obrábění těţších kusů. Stroj očistěte od konzervačního prostředku. Proveďte mazání stroje (viz kap. Údrţba). Zkontrolujte, případně upravte napnutí klínových řemenů (viz Obsluha). Zkontrolujte hladký chod mechanismů a ovládacích prvků. Připojte k el síti. Instalaci zástrčky nebo připojení k rozvaděči smí provést pouze osoba znalá s vyšší kvalifikací (vyhl. 50, 6). Zapněte, odzkoušejte funkce. OBSLUHA 1 Základna 8 Skříň 15 Upínací šroub řemenice 2 Upínací šroub stolu 9 Skříň posuvu 16 Tlačítka on/off/stop 3 Stůl 10 Napínací páka řemenů 17 Zámek krytu 4 Sloup 11 Kryt 18 Madlo ručního posuvu 5 Motor 12 Upínací šroub stolu 19 Upínací šroub hloubky vrtání 6 Vřeteno 13 Ozubený hřeben 20 Měřidlo posuvu 7 Pouzdro vřetena 14 Vodící krouţek hřebenu 21 Klika zdvihu stolu 5

6 U obsluhy se předpokládají základní znalosti z oboru obrábění a vlastností materiálů. Do vřetena 6 je moţno vloţit sklíčidlo nebo nástroj s odpovídajícím kuţelem. Vzhledem k výkonu stroje nepouţívete vrtáky nad průměr 16 mm. Před vloţením očistěte obě kuţelové plochy. Nástroj upevněte rychlým pohybem vzhůru nebo lehkým úderem měkkou paličkou ve směru osy. Při vyjímání přidrţte nástroj rukou, druhou vloţte vyráţecí klín do oválného otvoru vřetene a lehce na něj poklepněte kladivem. Deska stolu 3 je otočná po povolení upínacího šroubu 2. Celý stůl s konzolou je po povolení upínacího šroubu 12 otočný kolem sloupu 4.Nastavení vodícího krouţku 14 musí umoţnit pohyb hřebenu 13. Obrobek vţdy vhodně upevněte (zejména malé kusy se při dovrtávání rády roztočí). Během vrtání zajistěte mazání/chlazení řezu prostředkem, odpovídajícím materiálu. Otáčky: odklopte kryt 11, povolte upínací šrouby 15 (na obou stranách), 101 a 102, pákou 10 uvolněte řemeny a přestavte je do příslušných dráţek řemenic (viz obr.). Napněte pákou 10 a zajistěte šrouby 15, 101 a 102. Posuv: řemenice strojního posuvu má dvě dráţky a je moţno ji po uvolnění upínací matice otočit. Řemeny jsou dva, různé délky, pro obě orientace řemenice. Strojní posuv se aktivuje vychýlením madla 18 doprava. Pevná hloubka vrtání:.otočte pákou posuvu tak, abu se hrot nástroje dotýkal povrchu obrobku. Povolte upínací šroub 19 a otočením stupnice 20 nastavte poţadovanou hodnotu proti značce. Rovná značka platí pro ruční posuv, klikatá pro strojní. Utáhněte šroub 19. Otáčky [ot/min] Posuv [mm/ot] 290 0, , , ,

7 SCHEMA EL. ZAPOJENÍ ÚDRŽBA Nářadí udrţujte vţdy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepouţívejte agresivní čistící prostředky a rozpouštědla. Nepouţívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Veškeré údrţbové práce je nutno vykonávat pouze kdyţ. je zásuvka vytaţená ze sítě. Udrţujte těleso ventilátoru čisté, aby bylo zajištěno řádné chlazení motoru. Veškeré údrţbářské práce smí vykonávat pouze odborný personál. Pro opravy pouţívejte pouze originální náhradní díly. Mazání Stroj je vybaven olejovými a tukovými maznicemi, umístěnými na skříni posuvu a poblíţ spínací skříňky. Jejich počet se můţe lišit u různých provedení. Do olejových maznic dávejte převodový olej, do tukových plastické mazivo, vhodné pro převody. Mazání provádějte před kaţdou směnou. Ostatní kluzné plochy ošetřujte strojním olejem dle potřeby. Ochrana proti přetížení Řemenice náhonu strojního posuvu je vybavena mechanismem ochrany proti přetíţení (systém pruţina-kulička), seřízeným z výroby. Po delší době provozu můţe dojít k jeho povolení, tj. posuv se zastaví při normálních podmínkách, za doprovodu "cvakavého" zvuku. Seřízení proveďte dotaţením šroubů ve větší dráţce řemenice. Je lépe toto ponechat odborníkům. 7

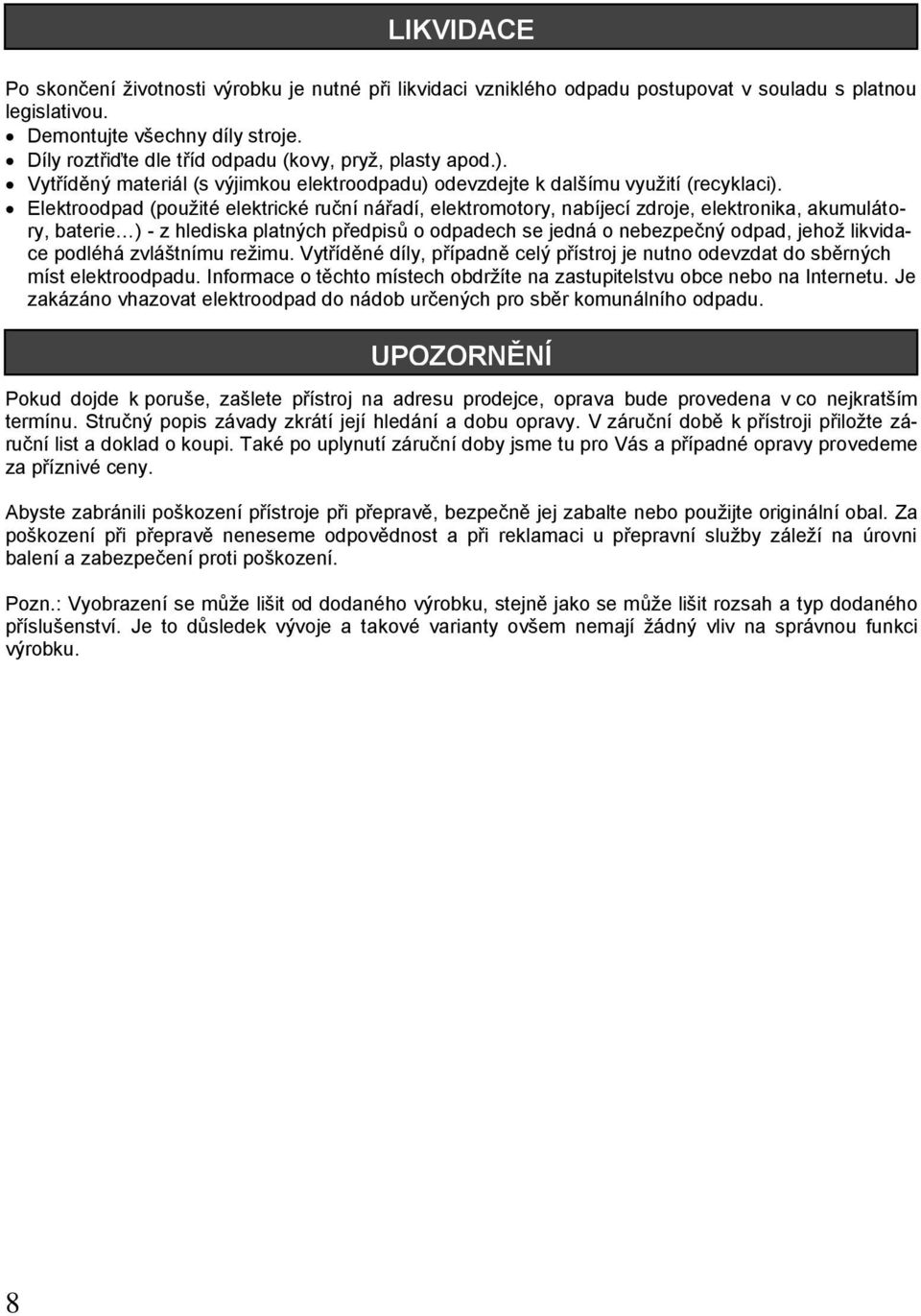

8 LIKVIDACE Po skončení ţivotnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Demontujte všechny díly stroje. Díly roztřiďte dle tříd odpadu (kovy, pryţ, plasty apod.). Vytříděný materiál (s výjimkou elektroodpadu) odevzdejte k dalšímu vyuţití (recyklaci). Elektroodpad (pouţité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ) - z hlediska platných předpisů o odpadech se jedná o nebezpečný odpad, jehoţ likvidace podléhá zvláštnímu reţimu. Vytříděné díly, případně celý přístroj je nutno odevzdat do sběrných míst elektroodpadu. Informace o těchto místech obdrţíte na zastupitelstvu obce nebo na Internetu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiloţte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo pouţijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní sluţby záleţí na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se můţe lišit od dodaného výrobku, stejně jako se můţe lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají ţádný vliv na správnou funkci výrobku. 8

9 Níţe uvedené informace jsou "pouze pro informaci", tj. nezaručitelné, orientační. Konkrétní provedení se můţe v detailech lišit. Berte je, prosím, jako "přidanou hodnotu". Stojan ROZKRESLENÍ DÍLŮ Poz. Název Poz. Název Poz. Název 1701 Základna 1706 Klika 1710B Otočný stůl 1702 Příruba 1707 Upínací šroub 1710C Konzola 1703 Ozubený hřeben 1708 Těsnění 1710D Upínací šroub 1704 Sloup 1709 Šroub 1705 Ozubené kolo 1710A Stůl 9

10 Tělěso vrtačky 10

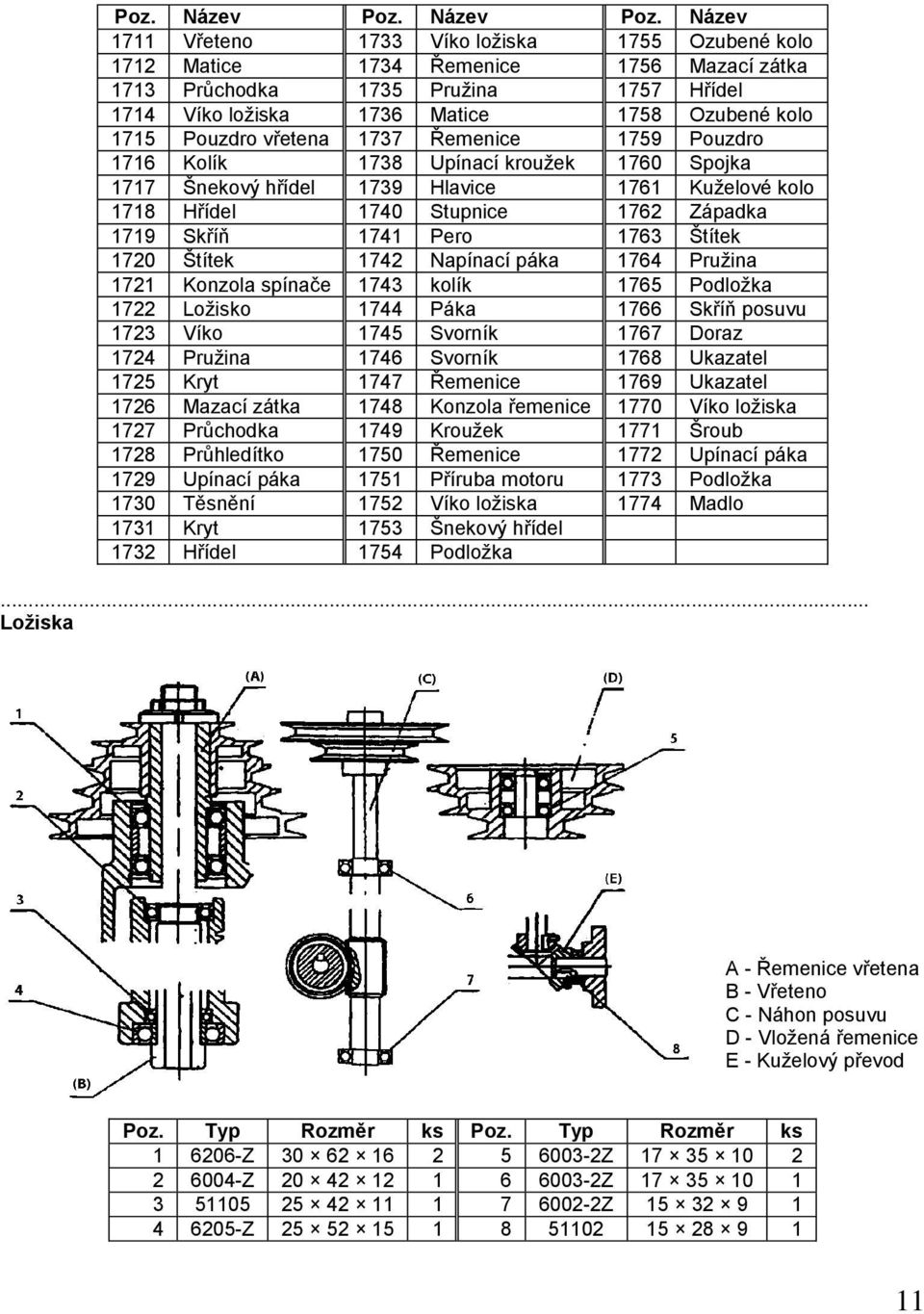

11 Poz. Název Poz. Název Poz. Název 1711 Vřeteno 1733 Víko loţiska 1755 Ozubené kolo 1712 Matice 1734 Řemenice 1756 Mazací zátka 1713 Průchodka 1735 Pruţina 1757 Hřídel 1714 Víko loţiska 1736 Matice 1758 Ozubené kolo 1715 Pouzdro vřetena 1737 Řemenice 1759 Pouzdro 1716 Kolík 1738 Upínací krouţek 1760 Spojka 1717 Šnekový hřídel 1739 Hlavice 1761 Kuţelové kolo 1718 Hřídel 1740 Stupnice 1762 Západka 1719 Skříň 1741 Pero 1763 Štítek 1720 Štítek 1742 Napínací páka 1764 Pruţina 1721 Konzola spínače 1743 kolík 1765 Podloţka 1722 Loţisko 1744 Páka 1766 Skříň posuvu 1723 Víko 1745 Svorník 1767 Doraz 1724 Pruţina 1746 Svorník 1768 Ukazatel 1725 Kryt 1747 Řemenice 1769 Ukazatel 1726 Mazací zátka 1748 Konzola řemenice 1770 Víko loţiska 1727 Průchodka 1749 Krouţek 1771 Šroub 1728 Průhledítko 1750 Řemenice 1772 Upínací páka 1729 Upínací páka 1751 Příruba motoru 1773 Podloţka 1730 Těsnění 1752 Víko loţiska 1774 Madlo 1731 Kryt 1753 Šnekový hřídel 1732 Hřídel 1754 Podloţka... Ložiska A - Řemenice vřetena B - Vřeteno C - Náhon posuvu D - Vloţená řemenice E - Kuţelový převod Poz. Typ Rozměr ks Poz. Typ Rozměr ks Z Z Z Z Z Z
