NABÍJEČKA BATERIÍ BX-2

Transkript

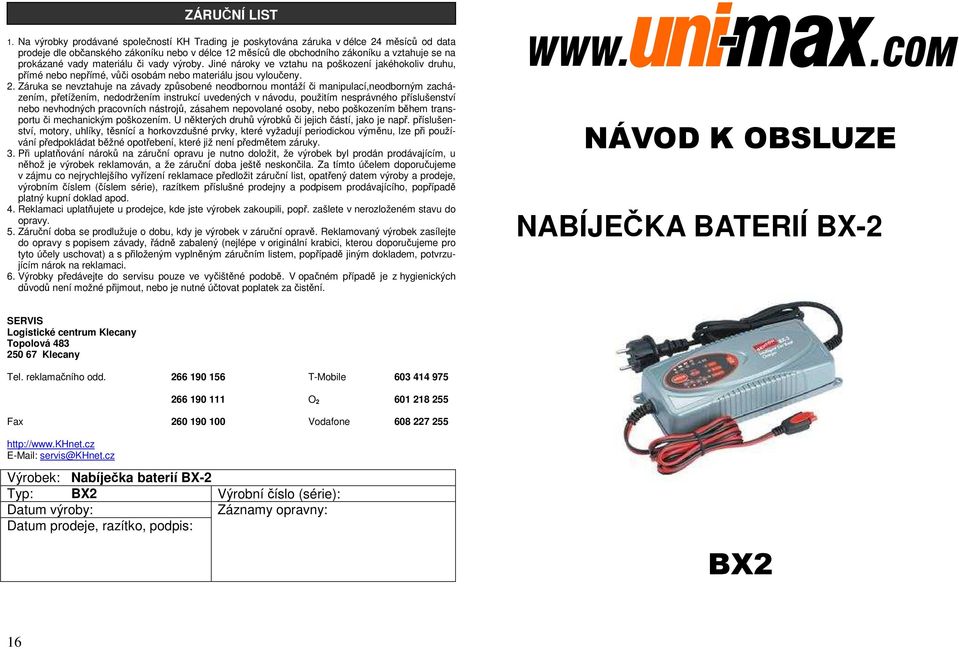

1 ZÁRUČNÍ LIST 1. Na výrobky prodávané společností KH Trading je poskytována záruka v délce 24 měsíců od data prodeje dle občanského zákoníku nebo v délce 12 měsíců dle obchodního zákoníku a vztahuje se na prokázané vady materiálu či vady výroby. Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady způsobené neodbornou montáží či manipulací,neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, nebo poškozením během transportu či mechanickým poškozením. U některých druhů výrobků či jejich částí, jako je např. příslušenství, motory, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu, lze při používání předpokládat běžné opotřebení, které již není předmětem záruky. 3. Při uplatňování nároků na záruční opravu je nutno doložit, že výrobek byl prodán prodávajícím, u něhož je výrobek reklamován, a že záruční doba ještě neskončila. Za tímto účelem doporučujeme v zájmu co nejrychlejšího vyřízení reklamace předložit záruční list, opatřený datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad apod. 4. Reklamaci uplatňujete u prodejce, kde jste výrobek zakoupili, popř. zašlete v nerozloženém stavu do opravy. 5. Záruční doba se prodlužuje o dobu, kdy je výrobek v záruční opravě. Reklamovaný výrobek zasílejte do opravy s popisem závady, řádně zabalený (nejlépe v originální krabici, kterou doporučujeme pro tyto účely uschovat) a s přiloženým vyplněným záručním listem, popřípadě jiným dokladem, potvrzujícím nárok na reklamaci. 6. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. NÁVOD K OBSLUZE NABÍJEČKA BATERIÍ BX-2 SERVIS Logistické centrum Klecany Topolová Klecany Tel. reklamačního odd T-Mobile O Fax Vodafone servis@khnet.cz Výrobek: Nabíječka baterií BX-2 Typ: BX2 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: BX2 16

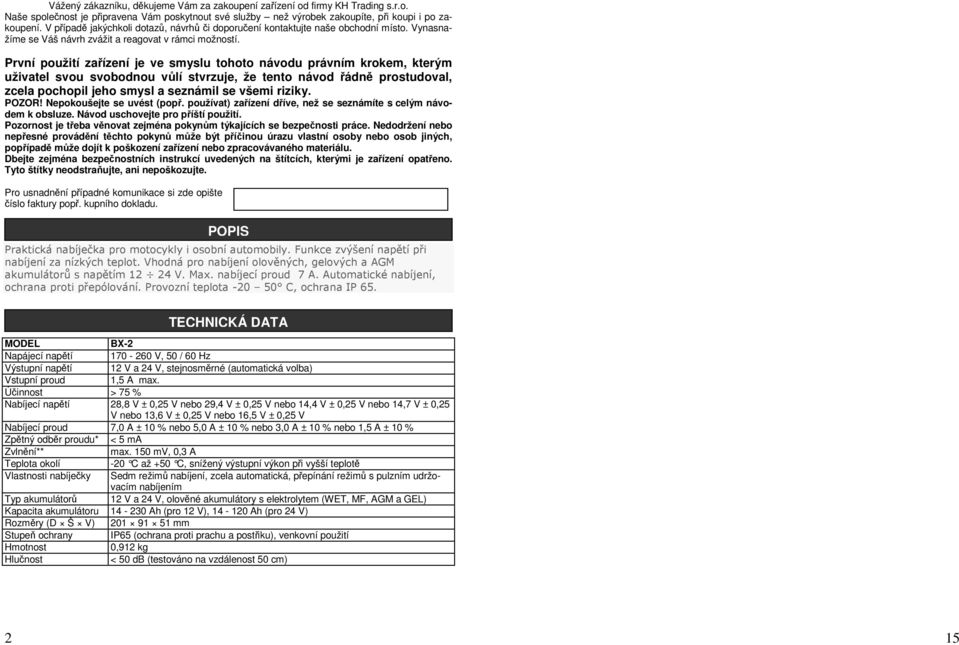

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena Vám poskytnout své služby než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se Váš návrh zvážit a reagovat v rámci možností. První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte, ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. POPIS Praktická nabíječka pro motocykly i osobní automobily. Funkce zvýšení napětí při nabíjení za nízkých teplot. Vhodná pro nabíjení olověných, gelových a AGM akumulátorů s napětím V. Max. nabíjecí proud 7 A. Automatické nabíjení, ochrana proti přepólování. Provozní teplota C, ochrana IP 65. TECHNICKÁ DATA MODEL BX-2 Napájecí napětí V, 50 / 60 Hz Výstupní napětí 12 V a 24 V, stejnosměrné (automatická volba) Vstupní proud 1,5 A max. Účinnost > 75 % Nabíjecí napětí 28,8 V ± 0,25 V nebo 29,4 V ± 0,25 V nebo 14,4 V ± 0,25 V nebo 14,7 V ± 0,25 V nebo 13,6 V ± 0,25 V nebo 16,5 V ± 0,25 V Nabíjecí proud 7,0 A ± 10 % nebo 5,0 A ± 10 % nebo 3,0 A ± 10 % nebo 1,5 A ± 10 % Zpětný odběr proudu* < 5 ma Zvlnění** max. 150 mv, 0,3 A Teplota okolí -20 C až +50 C, snížený výstupní výkon p ři vyšší teplotě Vlastnosti nabíječky Sedm režimů nabíjení, zcela automatická, přepínání režimů s pulzním udržovacím nabíjením Typ akumulátorů 12 V a 24 V, olověné akumulátory s elektrolytem (WET, MF, AGM a GEL) Kapacita akumulátoru Ah (pro 12 V), Ah (pro 24 V) Rozměry (D Š V) mm Stupeň ochrany IP65 (ochrana proti prachu a postřiku), venkovní použití Hmotnost 0,912 kg Hlučnost < 50 db (testováno na vzdálenost 50 cm) 2 15

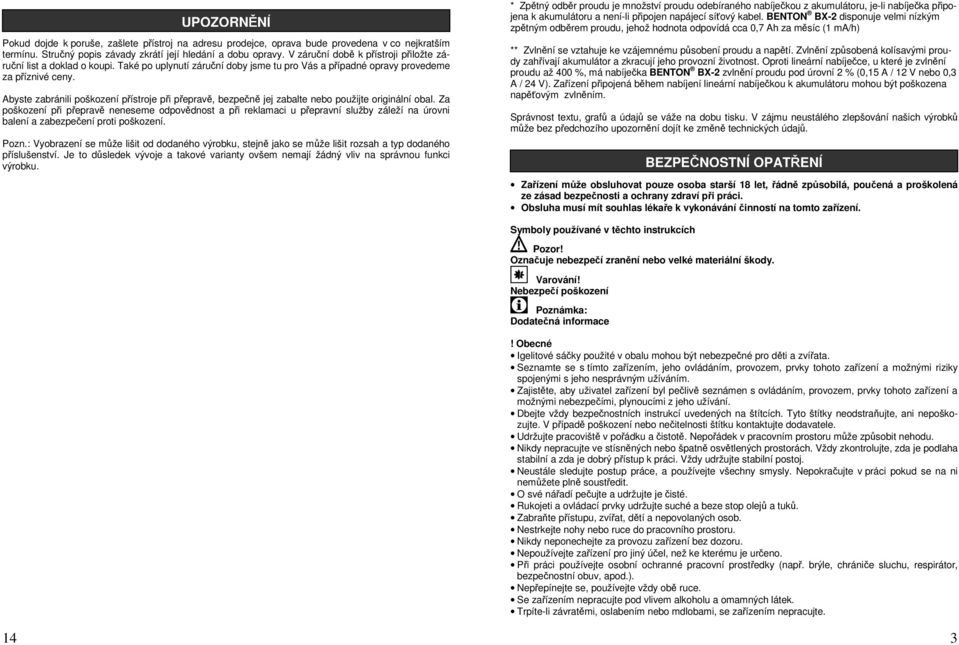

3 UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. * Zpětný odběr proudu je množství proudu odebíraného nabíječkou z akumulátoru, je-li nabíječka připojena k akumulátoru a není-li připojen napájecí síťový kabel. BENTON BX-2 disponuje velmi nízkým zpětným odběrem proudu, jehož hodnota odpovídá cca 0,7 Ah za měsíc (1 ma/h) ** Zvlnění se vztahuje ke vzájemnému působení proudu a napětí. Zvlnění způsobená kolísavými proudy zahřívají akumulátor a zkracují jeho provozní životnost. Oproti lineární nabíječce, u které je zvlnění proudu až 400 %, má nabíječka BENTON BX-2 zvlnění proudu pod úrovní 2 % (0,15 A / 12 V nebo 0,3 A / 24 V). Zařízení připojená během nabíjení lineární nabíječkou k akumulátoru mohou být poškozena napěťovým zvlněním. Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. BEZPEČNOSTNÍ OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci. Obsluha musí mít souhlas lékaře k vykonávání činností na tomto zařízení. Symboly používané v těchto instrukcích Pozor! Označuje nebezpečí zranění nebo velké materiální škody. Varování! Nebezpečí poškození Poznámka: Dodatečná informace! Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte, ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. 14 3

4 Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou, ani ve vlhkém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit.! Jemná mechanika Přístroj nikdy neupínejte do svěráku. Chraňte přístroj před nárazy a pádem. Po skončení práce ho uložte zpět do kufříku.! Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu.! Vybavení autoservisu Před započetím oprav řádně zajistěte a zabrzděte opravovaný automobil. ÚDRŽBA Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívané zařízení uskladněte nakonzervované na suchém místě, kde nebude korodovat. Veškeré údržbářské práce smí vykonávat pouze odborný personál. Pro opravy používejte pouze originální náhradní díly. LIKVIDACE Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Vážený zákazníku z hlediska platných předpisů o odpadech se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na Internetu. 4 13

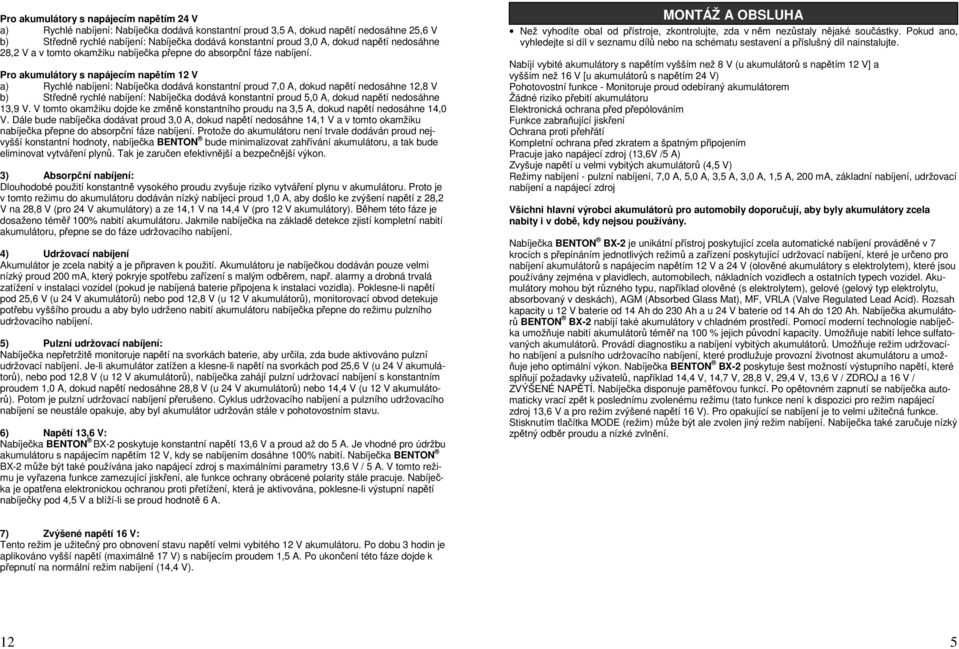

5 Pro akumulátory s napájecím napětím 24 V a) Rychlé nabíjení: Nabíječka dodává konstantní proud 3,5 A, dokud napětí nedosáhne 25,6 V b) Středně rychlé nabíjení: Nabíječka dodává konstantní proud 3,0 A, dokud napětí nedosáhne 28,2 V a v tomto okamžiku nabíječka přepne do absorpční fáze nabíjení. Pro akumulátory s napájecím napětím 12 V a) Rychlé nabíjení: Nabíječka dodává konstantní proud 7,0 A, dokud napětí nedosáhne 12,8 V b) Středně rychlé nabíjení: Nabíječka dodává konstantní proud 5,0 A, dokud napětí nedosáhne 13,9 V. V tomto okamžiku dojde ke změně konstantního proudu na 3,5 A, dokud napětí nedosáhne 14,0 V. Dále bude nabíječka dodávat proud 3,0 A, dokud napětí nedosáhne 14,1 V a v tomto okamžiku nabíječka přepne do absorpční fáze nabíjení. Protože do akumulátoru není trvale dodáván proud nejvyšší konstantní hodnoty, nabíječka BENTON bude minimalizovat zahřívání akumulátoru, a tak bude eliminovat vytváření plynů. Tak je zaručen efektivnější a bezpečnější výkon. 3) Absorpční nabíjení: Dlouhodobé použití konstantně vysokého proudu zvyšuje riziko vytváření plynu v akumulátoru. Proto je v tomto režimu do akumulátoru dodáván nízký nabíjecí proud 1,0 A, aby došlo ke zvýšení napětí z 28,2 V na 28,8 V (pro 24 V akumulátory) a ze 14,1 V na 14,4 V (pro 12 V akumulátory). Během této fáze je dosaženo téměř 100% nabití akumulátoru. Jakmile nabíječka na základě detekce zjistí kompletní nabití akumulátoru, přepne se do fáze udržovacího nabíjení. 4) Udržovací nabíjení Akumulátor je zcela nabitý a je připraven k použití. Akumulátoru je nabíječkou dodáván pouze velmi nízký proud 200 ma, který pokryje spotřebu zařízení s malým odběrem, např. alarmy a drobná trvalá zatížení v instalaci vozidel (pokud je nabíjená baterie připojena k instalaci vozidla). Poklesne-li napětí pod 25,6 V (u 24 V akumulátorů) nebo pod 12,8 V (u 12 V akumulátorů), monitorovací obvod detekuje potřebu vyššího proudu a aby bylo udrženo nabití akumulátoru nabíječka přepne do režimu pulzního udržovacího nabíjení. 5) Pulzní udržovací nabíjení: Nabíječka nepřetržitě monitoruje napětí na svorkách baterie, aby určila, zda bude aktivováno pulzní udržovací nabíjení. Je-li akumulátor zatížen a klesne-li napětí na svorkách pod 25,6 V (u 24 V akumulátorů), nebo pod 12,8 V (u 12 V akumulátorů), nabíječka zahájí pulzní udržovací nabíjení s konstantním proudem 1,0 A, dokud napětí nedosáhne 28,8 V (u 24 V akumulátorů) nebo 14,4 V (u 12 V akumulátorů). Potom je pulzní udržovací nabíjení přerušeno. Cyklus udržovacího nabíjení a pulzního udržovacího nabíjení se neustále opakuje, aby byl akumulátor udržován stále v pohotovostním stavu. 6) Napětí 13,6 V: Nabíječka BENTON BX-2 poskytuje konstantní napětí 13,6 V a proud až do 5 A. Je vhodné pro údržbu akumulátoru s napájecím napětím 12 V, kdy se nabíjením dosáhne 100% nabití. Nabíječka BENTON BX-2 může být také používána jako napájecí zdroj s maximálními parametry 13,6 V / 5 A. V tomto režimu je vyřazena funkce zamezující jiskření, ale funkce ochrany obrácené polarity stále pracuje. Nabíječka je opatřena elektronickou ochranou proti přetížení, která je aktivována, poklesne-li výstupní napětí nabíječky pod 4,5 V a blíží-li se proud hodnotě 6 A. MONTÁŽ A OBSLUHA Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. Nabíjí vybité akumulátory s napětím vyšším než 8 V (u akumulátorů s napětím 12 V] a vyšším než 16 V [u akumulátorů s napětím 24 V) Pohotovostní funkce - Monitoruje proud odebíraný akumulátorem Žádné riziko přebití akumulátoru Elektronická ochrana před přepólováním Funkce zabraňující jiskření Ochrana proti přehřátí Kompletní ochrana před zkratem a špatným připojením Pracuje jako napájecí zdroj (13,6V /5 A) Zvyšuje napětí u velmi vybitých akumulátorů (4,5 V) Režimy nabíjení - pulzní nabíjení, 7,0 A, 5,0 A, 3,5 A, 3,0 A, 1,5 A, 200 ma, základní nabíjení, udržovací nabíjení a napájecí zdroj Všichni hlavní výrobci akumulátorů pro automobily doporučují, aby byly akumulátory zcela nabity i v době, kdy nejsou používány. Nabíječka BENTON BX-2 je unikátní přístroj poskytující zcela automatické nabíjení prováděné v 7 krocích s přepínáním jednotlivých režimů a zařízení poskytující udržovací nabíjení, které je určeno pro nabíjení akumulátorů s napájecím napětím 12 V a 24 V (olověné akumulátory s elektrolytem), které jsou používány zejména v plavidlech, automobilech, nákladních vozidlech a ostatních typech vozidel. Akumulátory mohou být různého typu, například olověné (s elektrolytem), gelové (gelový typ elektrolytu, absorbovaný v deskách), AGM (Absorbed Glass Mat), MF, VRLA (Valve Regulated Lead Acid). Rozsah kapacity u 12 V baterie od 14 Ah do 230 Ah a u 24 V baterie od 14 Ah do 120 Ah. Nabíječka akumulátorů BENTON BX-2 nabíjí také akumulátory v chladném prostředí. Pomocí moderní technologie nabíječka umožňuje nabití akumulátorů téměř na 100 % jejich původní kapacity. Umožňuje nabití lehce sulfatovaných akumulátorů. Provádí diagnostiku a nabíjení vybitých akumulátorů. Umožňuje režim udržovacího nabíjení a pulsního udržovacího nabíjení, které prodlužuje provozní životnost akumulátoru a umožňuje jeho optimální výkon. Nabíječka BENTON BX-2 poskytuje šest možností výstupního napětí, které splňují požadavky uživatelů, například 14,4 V, 14,7 V, 28,8 V, 29,4 V, 13,6 V / ZDROJ a 16 V / ZVÝŠENÉ NAPĚTÍ. Nabíječka disponuje paměťovou funkcí. Po opětovném zapnutí se nabíječka automaticky vrací zpět k poslednímu zvolenému režimu (tato funkce není k dispozici pro režim napájecí zdroj 13,6 V a pro režim zvýšené napětí 16 V). Pro opakující se nabíjení je to velmi užitečná funkce. Stisknutím tlačítka MODE (režim) může být ale zvolen jiný režim nabíjení. Nabíječka také zaručuje nízký zpětný odběr proudu a nízké zvlnění. 7) Zvýšené napětí 16 V: Tento režim je užitečný pro obnovení stavu napětí velmi vybitého 12 V akumulátoru. Po dobu 3 hodin je aplikováno vyšší napětí (maximálně 17 V) s nabíjecím proudem 1,5 A. Po ukončení této fáze dojde k přepnutí na normální režim nabíjení (14,4 V). 12 5

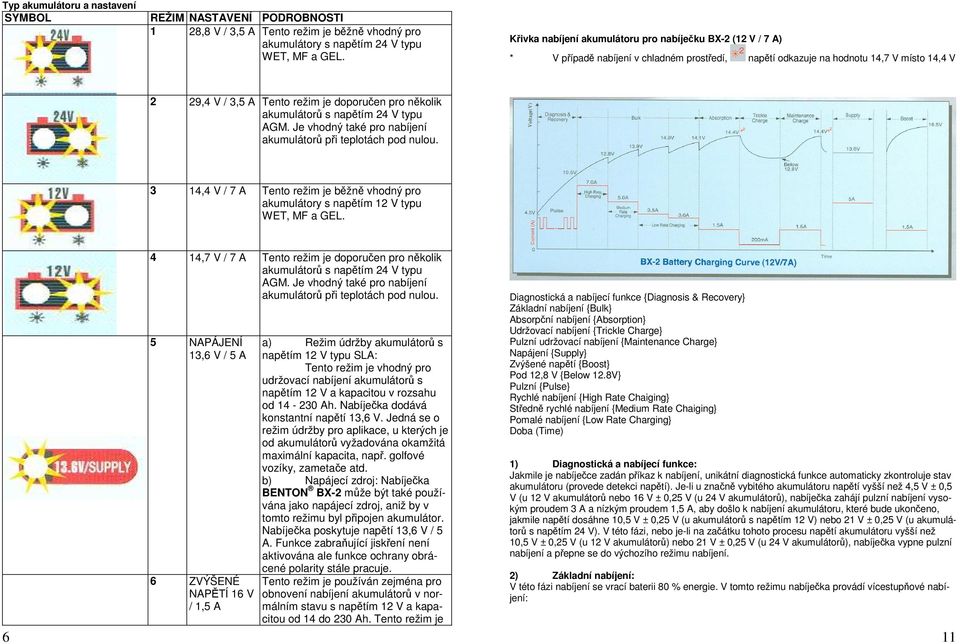

6 Typ akumulátoru a nastavení SYMBOL REŽIM NASTAVENÍ PODROBNOSTI 1 28,8 V / 3,5 A Tento režim je běžně vhodný pro akumulátory s napětím 24 V typu WET, MF a GEL. Křivka nabíjení akumulátoru pro nabíječku BX-2 (12 V / 7 A) * V případě nabíjení v chladném prostředí, napětí odkazuje na hodnotu 14,7 V místo 14,4 V 2 29,4 V / 3,5 A Tento režim je doporučen pro několik akumulátorů s napětím 24 V typu AGM. Je vhodný také pro nabíjení akumulátorů při teplotách pod nulou. 3 14,4 V / 7 A Tento režim je běžně vhodný pro akumulátory s napětím 12 V typu WET, MF a GEL ,7 V / 7 A Tento režim je doporučen pro několik akumulátorů s napětím 24 V typu AGM. Je vhodný také pro nabíjení akumulátorů při teplotách pod nulou. 5 NAPÁJENÍ 13,6 V / 5 A 6 ZVÝŠENÉ NAPĚTÍ 16 V / 1,5 A a) Režim údržby akumulátorů s napětím 12 V typu SLA: Tento režim je vhodný pro udržovací nabíjení akumulátorů s napětím 12 V a kapacitou v rozsahu od Ah. Nabíječka dodává konstantní napětí 13,6 V. Jedná se o režim údržby pro aplikace, u kterých je od akumulátorů vyžadována okamžitá maximální kapacita, např. golfové vozíky, zametače atd. b) Napájecí zdroj: Nabíječka BENTON BX-2 může být také používána jako napájecí zdroj, aniž by v tomto režimu byl připojen akumulátor. Nabíječka poskytuje napětí 13,6 V / 5 A. Funkce zabraňující jiskření není aktivována ale funkce ochrany obrácené polarity stále pracuje. Tento režim je používán zejména pro obnovení nabíjení akumulátorů v normálním stavu s napětím 12 V a kapacitou od 14 do 230 Ah. Tento režim je Diagnostická a nabíjecí funkce {Diagnosis & Recovery} Základní nabíjení {Bulk} Absorpční nabíjení {Absorption} Udržovací nabíjení {Trickle Charge} Pulzní udržovací nabíjení {Maintenance Charge} Napájení {Supply} Zvýšené napětí {Boost} Pod 12,8 V {Below 12.8V} Pulzní {Pulse} Rychlé nabíjení {High Rate Chaiging} Středně rychlé nabíjení {Medium Rate Chaiging} Pomalé nabíjení {Low Rate Charging} Doba (Time) 1) Diagnostická a nabíjecí funkce: Jakmile je nabíječce zadán příkaz k nabíjení, unikátní diagnostická funkce automaticky zkontroluje stav akumulátoru (provede detekci napětí). Je-li u značně vybitého akumulátoru napětí vyšší než 4,5 V ± 0,5 V (u 12 V akumulátorů nebo 16 V ± 0,25 V (u 24 V akumulátorů), nabíječka zahájí pulzní nabíjení vysokým proudem 3 A a nízkým proudem 1,5 A, aby došlo k nabíjení akumulátoru, které bude ukončeno, jakmile napětí dosáhne 10,5 V ± 0,25 V (u akumulátorů s napětím 12 V) nebo 21 V ± 0,25 V (u akumulátorů s napětím 24 V). V této fázi, nebo je-li na začátku tohoto procesu napětí akumulátoru vyšší než 10,5 V ± 0,25 V (u 12 V akumulátorů) nebo 21 V ± 0,25 V (u 24 V akumulátorů), nabíječka vypne pulzní nabíjení a přepne se do výchozího režimu nabíjení. 2) Základní nabíjení: V této fázi nabíjení se vrací baterii 80 % energie. V tomto režimu nabíječka provádí vícestupňové nabíjení: 11

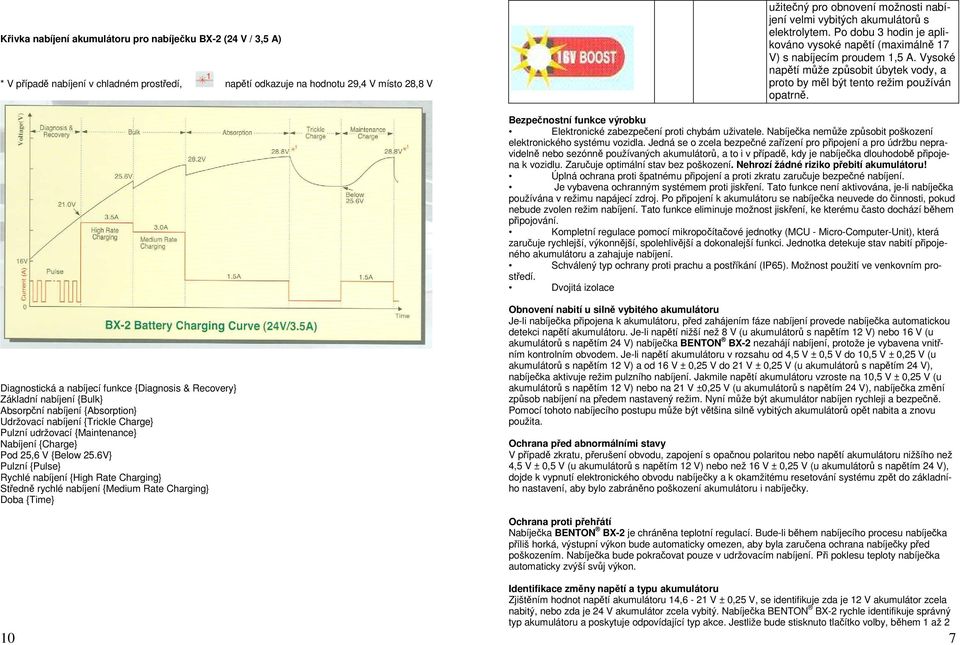

7 Křivka nabíjení akumulátoru pro nabíječku BX-2 (24 V / 3,5 A) * V případě nabíjení v chladném prostředí, napětí odkazuje na hodnotu 29,4 V místo 28,8 V užitečný pro obnovení možnosti nabíjení velmi vybitých akumulátorů s elektrolytem. Po dobu 3 hodin je aplikováno vysoké napětí (maximálně 17 V) s nabíjecím proudem 1,5 A. Vysoké napětí může způsobit úbytek vody, a proto by měl být tento režim používán opatrně. Bezpečnostní funkce výrobku Elektronické zabezpečení proti chybám uživatele. Nabíječka nemůže způsobit poškození elektronického systému vozidla. Jedná se o zcela bezpečné zařízení pro připojení a pro údržbu nepravidelně nebo sezónně používaných akumulátorů, a to i v případě, kdy je nabíječka dlouhodobě připojena k vozidlu. Zaručuje optimální stav bez poškození. Nehrozí žádné riziko přebití akumulátoru! Úplná ochrana proti špatnému připojení a proti zkratu zaručuje bezpečné nabíjení. Je vybavena ochranným systémem proti jiskření. Tato funkce není aktivována, je-li nabíječka používána v režimu napájecí zdroj. Po připojení k akumulátoru se nabíječka neuvede do činnosti, pokud nebude zvolen režim nabíjení. Tato funkce eliminuje možnost jiskření, ke kterému často dochází během připojování. Kompletní regulace pomocí mikropočítačové jednotky (MCU - Micro-Computer-Unit), která zaručuje rychlejší, výkonnější, spolehlivější a dokonalejší funkci. Jednotka detekuje stav nabití připojeného akumulátoru a zahajuje nabíjení. Schválený typ ochrany proti prachu a postříkání (IP65). Možnost použití ve venkovním prostředí. Dvojitá izolace Diagnostická a nabíjecí funkce {Diagnosis & Recovery} Základní nabíjení {Bulk} Absorpční nabíjení {Absorption} Udržovací nabíjení {Trickle Charge} Pulzní udržovací {Maintenance} Nabíjení {Charge} Pod 25,6 V {Below 25.6V} Pulzní {Pulse} Rychlé nabíjení {High Rate Charging} Středně rychlé nabíjení {Medium Rate Charging} Doba {Time} Obnovení nabití u silně vybitého akumulátoru Je-li nabíječka připojena k akumulátoru, před zahájením fáze nabíjení provede nabíječka automatickou detekci napětí akumulátoru. Je-li napětí nižší než 8 V (u akumulátorů s napětím 12 V) nebo 16 V (u akumulátorů s napětím 24 V) nabíječka BENTON BX-2 nezahájí nabíjení, protože je vybavena vnitřním kontrolním obvodem. Je-li napětí akumulátoru v rozsahu od 4,5 V ± 0,5 V do 10,5 V ± 0,25 V (u akumulátorů s napětím 12 V) a od 16 V ± 0,25 V do 21 V ± 0,25 V (u akumulátorů s napětím 24 V), nabíječka aktivuje režim pulzního nabíjení. Jakmile napětí akumulátoru vzroste na 10,5 V ± 0,25 V (u akumulátorů s napětím 12 V) nebo na 21 V ±0,25 V (u akumulátorů s napětím 24 V), nabíječka změní způsob nabíjení na předem nastavený režim. Nyní může být akumulátor nabíjen rychleji a bezpečně. Pomocí tohoto nabíjecího postupu může být většina silně vybitých akumulátorů opět nabita a znovu použita. Ochrana před abnormálními stavy V případě zkratu, přerušení obvodu, zapojení s opačnou polaritou nebo napětí akumulátoru nižšího než 4,5 V ± 0,5 V (u akumulátorů s napětím 12 V) nebo než 16 V ± 0,25 V (u akumulátorů s napětím 24 V), dojde k vypnutí elektronického obvodu nabíječky a k okamžitému resetování systému zpět do základního nastavení, aby bylo zabráněno poškození akumulátoru i nabíječky. Ochrana proti přehřátí Nabíječka BENTON BX-2 je chráněna teplotní regulací. Bude-li během nabíjecího procesu nabíječka příliš horká, výstupní výkon bude automaticky omezen, aby byla zaručena ochrana nabíječky před poškozením. Nabíječka bude pokračovat pouze v udržovacím nabíjení. Při poklesu teploty nabíječka automaticky zvýší svůj výkon. 10 Identifikace změny napětí a typu akumulátoru Zjištěním hodnot napětí akumulátoru 14,6-21 V ± 0,25 V, se identifikuje zda je 12 V akumulátor zcela nabitý, nebo zda je 24 V akumulátor zcela vybitý. Nabíječka BENTON BX-2 rychle identifikuje správný typ akumulátoru a poskytuje odpovídající typ akce. Jestliže bude stisknuto tlačítko volby, během 1 až 2 7

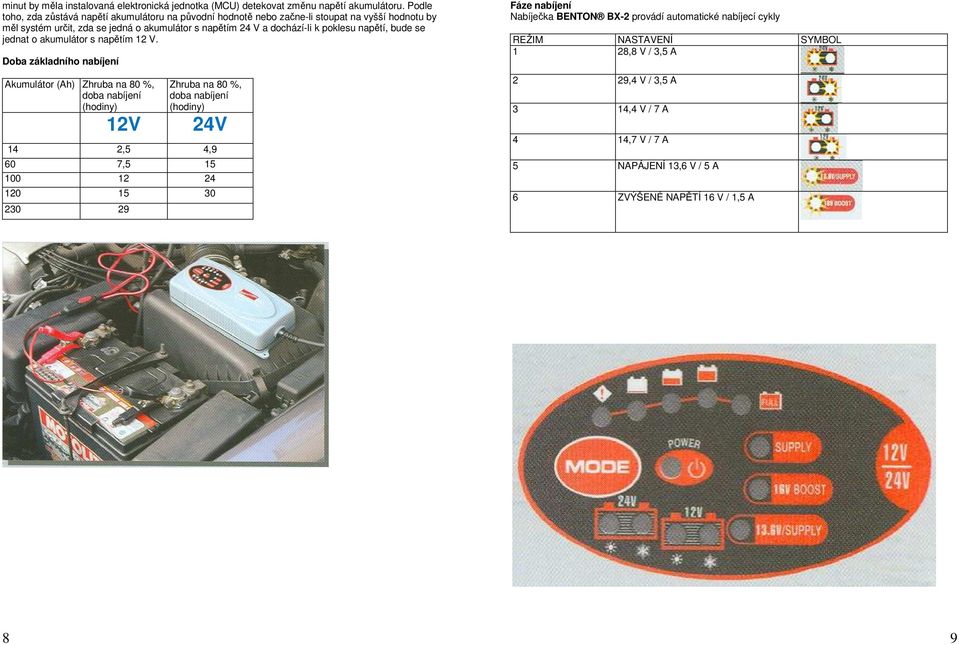

8 minut by měla instalovaná elektronická jednotka (MCU) detekovat změnu napětí akumulátoru. Podle toho, zda zůstává napětí akumulátoru na původní hodnotě nebo začne-li stoupat na vyšší hodnotu by měl systém určit, zda se jedná o akumulátor s napětím 24 V a dochází-li k poklesu napětí, bude se jednat o akumulátor s napětím 12 V. Doba základního nabíjení Akumulátor (Ah) Zhruba na 80 %, doba nabíjení (hodiny) 12V Zhruba na 80 %, doba nabíjení (hodiny) 24V 14 2,5 4,9 60 7, Fáze nabíjení Nabíječka BENTON BX-2 provádí automatické nabíjecí cykly REŽIM NASTAVENÍ SYMBOL 1 28,8 V / 3,5 A 2 29,4 V / 3,5 A 3 14,4 V / 7 A 4 14,7 V / 7 A 5 NAPÁJENÍ 13,6 V / 5 A 6 ZVÝŠENÉ NAPĚTÍ 16 V / 1,5 A 8 9
