VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING

Rozměr: px
Začít zobrazení ze stránky:

Download "VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING"

Transkript

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. MAREK ŘEZNÍČEK Ing. MARIE RUSINOVÁ, Ph.D. BRNO 2014

2 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STAVEBNÍ Studijní program Typ studijního programu Studijní obor Pracoviště N3607 Stavební inženýrství Navazující magisterský studijní program s kombinovanou formou studia 3608T001 Pozemní stavby Ústav pozemního stavitelství ZADÁNÍ DIPLOMOVÉ PRÁCE Diplomant Bc. Marek Řezníček Název Vedoucí diplomové práce Datum zadání diplomové práce Datum odevzdání diplomové práce V Brně dne Víceúčelový dům v Praze Ing. Marie Rusinová, Ph.D prof. Ing. Miloslav Novotný, CSc. Vedoucí ústavu prof. Ing. Rostislav Drochytka, CSc., MBA Děkan Fakulty stavební VUT

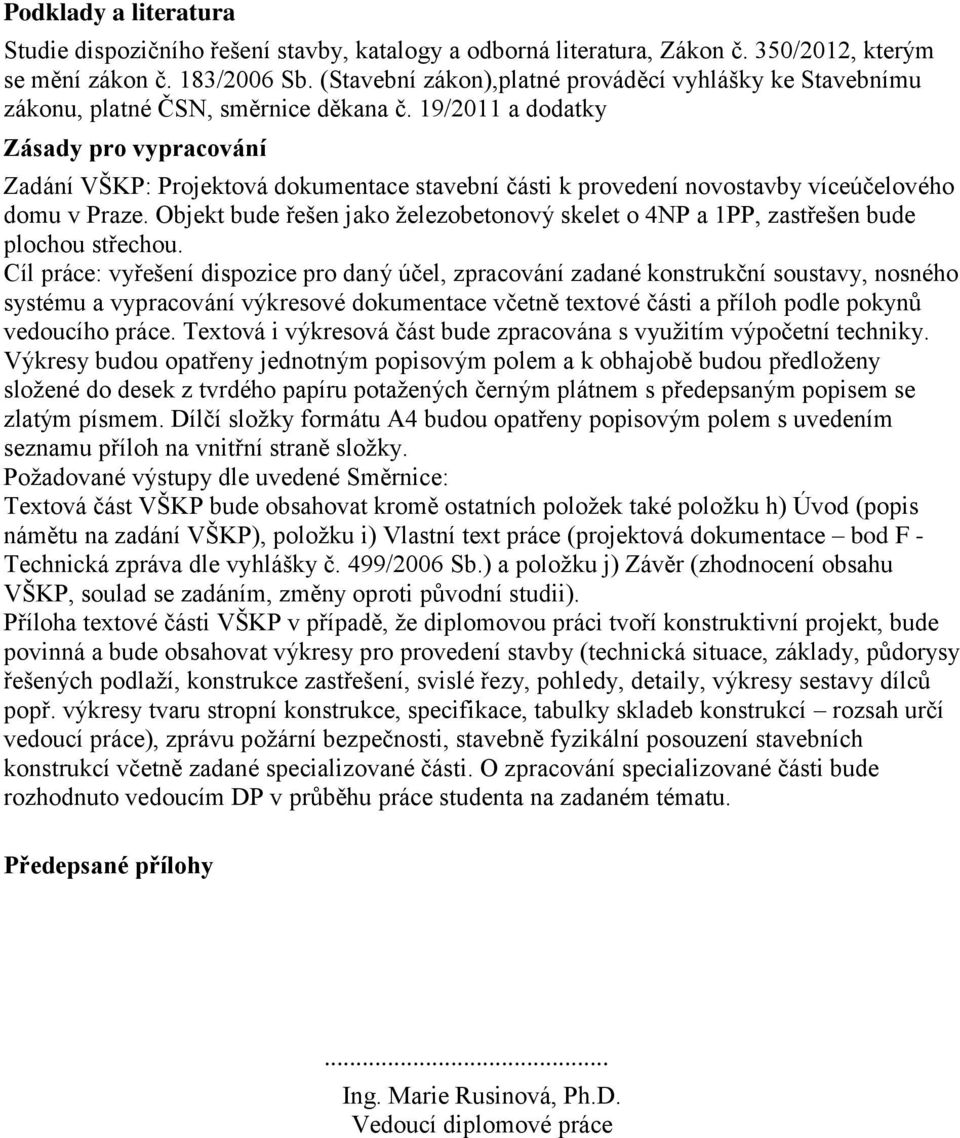

3 Podklady a literatura Studie dispozičního řešení stavby, katalogy a odborná literatura, Zákon č. 350/2012, kterým se mění zákon č. 183/2006 Sb. (Stavební zákon),platné prováděcí vyhlášky ke Stavebnímu zákonu, platné ČSN, směrnice děkana č. 19/2011 a dodatky Zásady pro vypracování Zadání VŠKP: Projektová dokumentace stavební části k provedení novostavby víceúčelového domu v Praze. Objekt bude řešen jako železobetonový skelet o 4NP a 1PP, zastřešen bude plochou střechou. Cíl práce: vyřešení dispozice pro daný účel, zpracování zadané konstrukční soustavy, nosného systému a vypracování výkresové dokumentace včetně textové části a příloh podle pokynů vedoucího práce. Textová i výkresová část bude zpracována s využitím výpočetní techniky. Výkresy budou opatřeny jednotným popisovým polem a k obhajobě budou předloženy složené do desek z tvrdého papíru potažených černým plátnem s předepsaným popisem se zlatým písmem. Dílčí složky formátu A4 budou opatřeny popisovým polem s uvedením seznamu příloh na vnitřní straně složky. Požadované výstupy dle uvedené Směrnice: Textová část VŠKP bude obsahovat kromě ostatních položek také položku h) Úvod (popis námětu na zadání VŠKP), položku i) Vlastní text práce (projektová dokumentace bod F - Technická zpráva dle vyhlášky č. 499/2006 Sb.) a položku j) Závěr (zhodnocení obsahu VŠKP, soulad se zadáním, změny oproti původní studii). Příloha textové části VŠKP v případě, že diplomovou práci tvoří konstruktivní projekt, bude povinná a bude obsahovat výkresy pro provedení stavby (technická situace, základy, půdorysy řešených podlaží, konstrukce zastřešení, svislé řezy, pohledy, detaily, výkresy sestavy dílců popř. výkresy tvaru stropní konstrukce, specifikace, tabulky skladeb konstrukcí rozsah určí vedoucí práce), zprávu požární bezpečnosti, stavebně fyzikální posouzení stavebních konstrukcí včetně zadané specializované části. O zpracování specializované části bude rozhodnuto vedoucím DP v průběhu práce studenta na zadaném tématu. Předepsané přílohy... Ing. Marie Rusinová, Ph.D. Vedoucí diplomové práce

4 Abstrakt Diplomová práce se zabývá konstrukčním řešením víceúčelového domu. Jedná se o čtyř podlažní podsklepený objekt jedním podzemním podlažím s plochou střechou. Konstrukčním systémem je železobetonový skelet. Stropy jsou řešeny jako železobetonové bodově podepřené desky s obvodovým ztužujícím žebrem. Klíčová slova Víceúčelový dům, skelet, železobeton, bodově podepřená deska Abstract The diploma project is involved in structure design of multipurpose house. It s four floor building with one underground floor and flat roof. Structure system is reinforced concrete skeleton. Ceilings are solved as reinforced concrete slabs, spot supported by columns with circuit reinforcing beam. Keywords Multipurpose house, skeleton, reinforced concrete, spot supproted slab

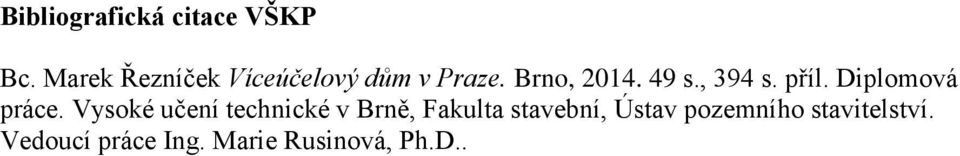

5 Bibliografická citace VŠKP Bc. Marek Řezníček Víceúčelový dům v Praze. Brno, s., 394 s. příl. Diplomová práce. Vysoké učení technické v Brně, Fakulta stavební, Ústav pozemního stavitelství. Vedoucí práce Ing. Marie Rusinová, Ph.D..

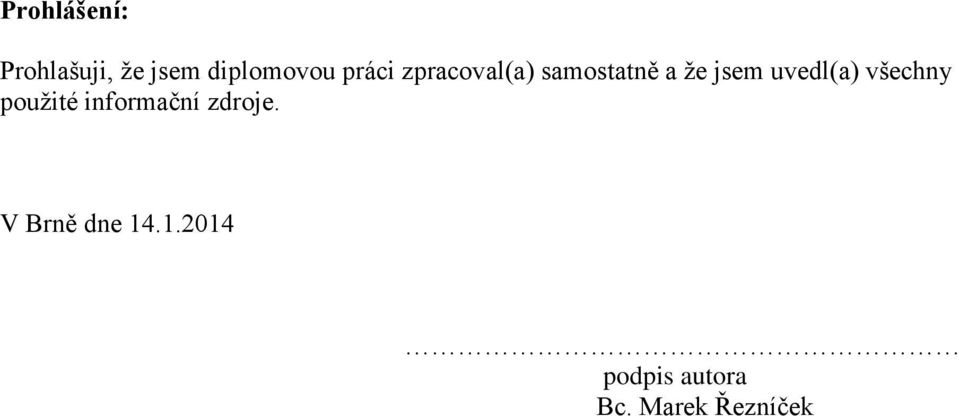

6 Prohlášení: Prohlašuji, že jsem diplomovou práci zpracoval(a) samostatně a že jsem uvedl(a) všechny použité informační zdroje. V Brně dne podpis autora Bc. Marek Řezníček

7 Poděkování: Chtěl bych tímto poděkovat zejména své manželce za nikdy nekončící podporu a pochopení. V neposlední řadě ale také vedoucí své diplomové práce za rady a trpělivost při vypracovávání tohoto projektu.

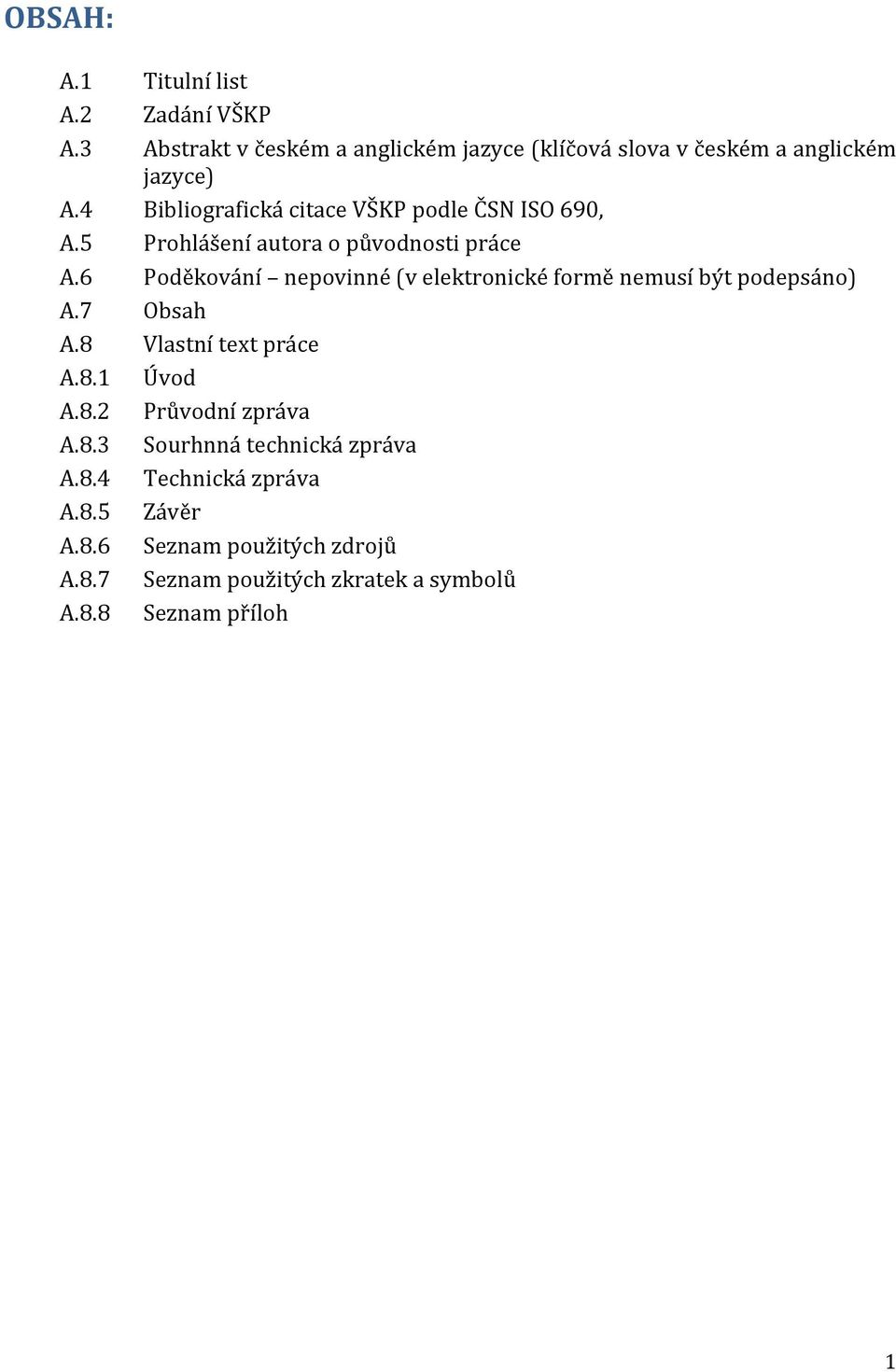

8 OBSAH: A.1 Titulní list A.2 Zadání VŠKP A.3 Abstrakt v českém a anglickém jazyce (klíčová slova v českém a anglickém jazyce) A.4 Bibliografická citace VŠKP podle ČSN ISO 690, A.5 Prohlášení autora o původnosti práce A.6 Poděkování nepovinné (v elektronické formě nemusí být podepsáno) A.7 Obsah A.8 Vlastní text práce A.8.1 Úvod A.8.2 Průvodní zpráva A.8.3 Sourhnná technická zpráva A.8.4 Technická zpráva A.8.5 Závěr A.8.6 Seznam použitých zdrojů A.8.7 Seznam použitých zkratek a symbolů A.8.8 Seznam příloh 1

9 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES A.8 VLASTNÍ TEXT PRÁCE VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. MAREK ŘEZNÍČEK Ing. MARIE RUSINOVÁ, Ph.D. BRNO 2014

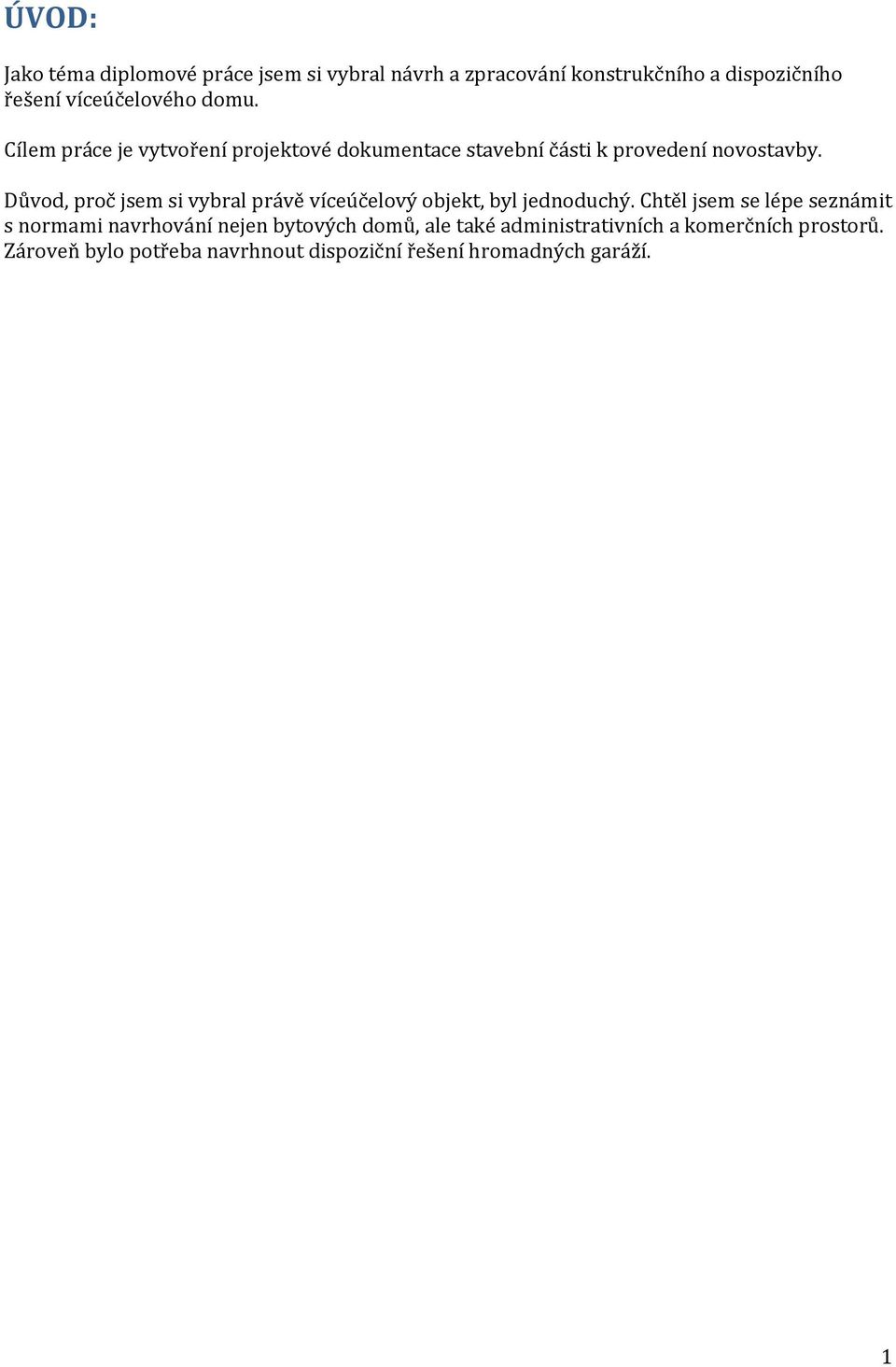

10 ÚVOD: Jako téma diplomové práce jsem si vybral návrh a zpracování konstrukčního a dispozičního řešení víceúčelového domu. Cílem práce je vytvoření projektové dokumentace stavební části k provedení novostavby. Důvod, proč jsem si vybral právě víceúčelový objekt, byl jednoduchý. Chtěl jsem se lépe seznámit s normami navrhování nejen bytových domů, ale také administrativních a komerčních prostorů. Zároveň bylo potřeba navrhnout dispoziční řešení hromadných garáží. 1

11 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES A.8.2 PRŮVODNÍ ZPRÁVA VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. MAREK ŘEZNÍČEK Ing. MARIE RUSINOVÁ, Ph.D. BRNO

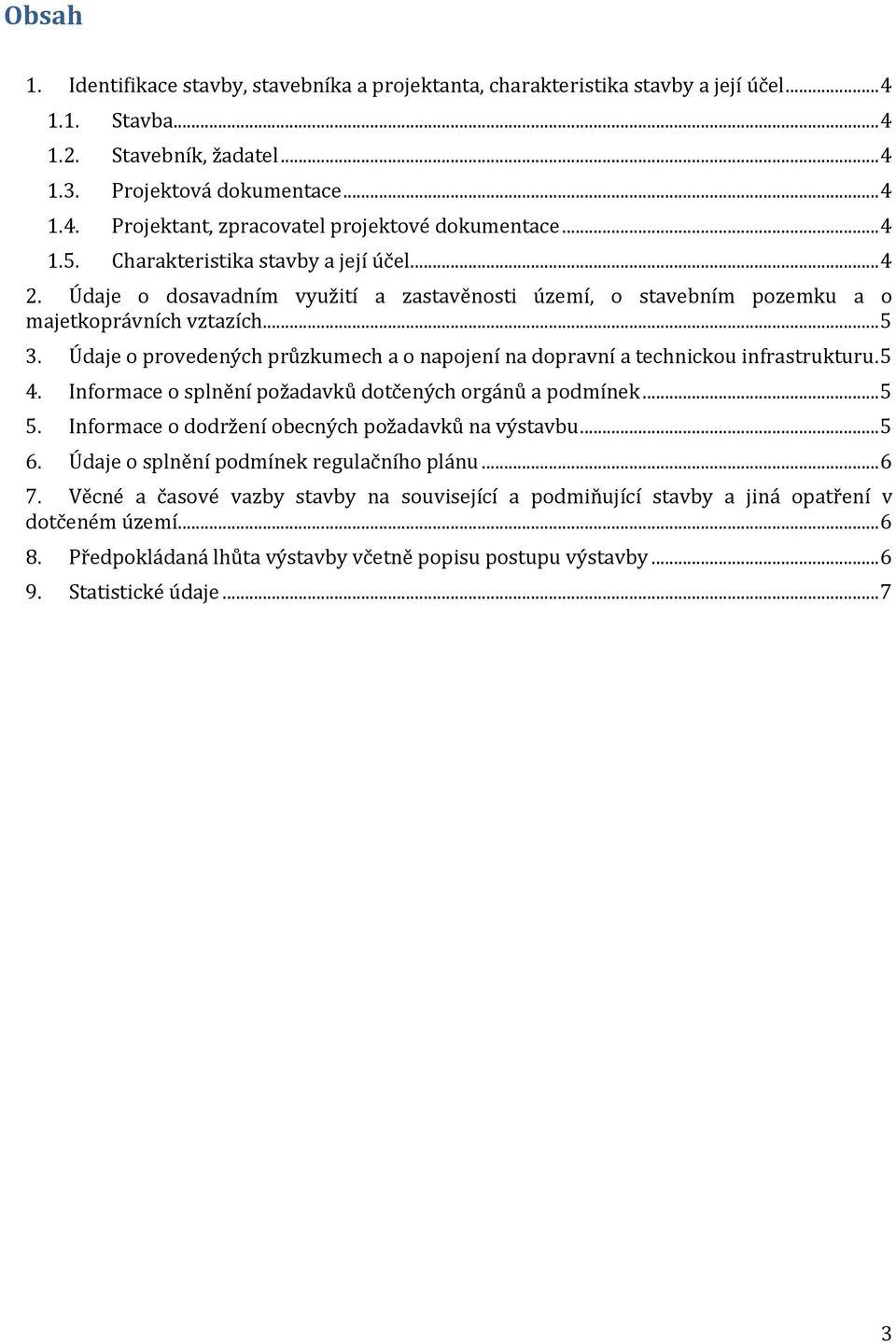

12 Obsah 1. Identifikace stavby, stavebníka a projektanta, charakteristika stavby a její účel Stavba Stavebník, žadatel Projektová dokumentace Projektant, zpracovatel projektové dokumentace Charakteristika stavby a její účel Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu Informace o splnění požadavků dotčených orgánů a podmínek Informace o dodržení obecných požadavků na výstavbu Údaje o splnění podmínek regulačního plánu Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Předpokládaná lhůta výstavby včetně popisu postupu výstavby Statistické údaje

13 1. Identifikace stavby, stavebníka a projektanta, charakteristika stavby a její účel 1.1. Stavba název stavby Víceúčelový dům (komerční využití, administrativa, bydlení) Praha 8 Dolní Chabry, Ústecká 5 místo stavby Praha 8 Dolní Chabry Katastrální území : Dolní Chabry Pozemeky 1503, 1504, 1505 Celková výměra 3146,0 m Stavebník, žadatel Společnost Pesi co. Nad Úvozem 921/ Praha Projektová dokumentace Dokumentace k žádosti o stavební povolení uvedené 110 odst. 2 písmeno b), stavebního zákona, vypracovaná ve skladbě a s náležitostmi podle přílohy č. 1 vyhlášky č. 499/2006 Sb, o dokumentaci staveb, členěná: A. Původní zpráva B. Souhrnná technická zpráva C. Situace stavby D. Dokladová část E. Zásady organizace výstavby F. Dokumentace objektu 1.4. Projektant, zpracovatel projektové dokumentace Bc. Marek Řezníček Nad Úvozem Praha 8 Dolní Chabry 1.5. Charakteristika stavby a její účel Projekt řeší stavbu víceúčelového domu s komerční, administrativní a bytovou částí. První nadzemní podlaží je určeno pro komerční využití, druhé podlaží je administrativní pro dva nájemce. Třetí a čtvrté patro je určeno pro bydlení s celkem osmi bytovými jednotkami. Součástí stavby budou také zpevněné plochy, oplocení a domovní rozvody inženýrských sítí (vody, splaškové kanalizace, elektro a zemního plynu). Napojovací body na stávající přípojky jsou na hranici popř. na pozemku stavebníka. 4

14 2. Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a o majetkoprávních vztazích Pozemky p.č. 1503, 1504,1505 se nachází v zastavitelném území obce Praha 8, katastrálním území Dolní Chabry Pozemky s parc. číslem 1503, 1504,1505 nejsou v současné době využívány, slouží jako budoucí stavební parcela. Pro území vymezené parcelami 1503, 1504,1505 jsou v současné době platná územně plánovací dokumentace. 3. Údaje o provedených průzkumech a o napojení na dopravní a technickou infrastrukturu - Zpráva o provedení inženýrskogeologického průzkumu s vyhodnocením základových podmínek. GEOPOST, Radonový průzkum pro stanovení radonového rizika RGP SERVIS, Tachymetrické zaměření, výškopisné a polohopisné - Hydrogeologické posouzení pro likvidaci srážkových vod na lokalitě určené k výstavbě domku, Mgr. Radek Mičke, GEOSERVIS, Vlastní stavebně technický průzkum s ověřením stávajícího stavu, napojovacích míst na veřejnou síť technické infrastruktury s fotodokumentací a prověření možností úprav napojení na dopravní infrastrukturu Lokalita je vybavena technickou infrastrukturou: Komunikacemi: ulice Dopraváků Inženýrskými sítěmi s připojovacími místy minimálně na hranici pozemků Stavba nevyžaduje nové nároky na veřejnou část technické a dopravní infrastruktury. 4. Informace o splnění požadavků dotčených orgánů a podmínek Vyjádření dotčených orgánů státní správy jsou závazná, stanoviska jsou zahrnuta do projektu stavby. Investor bude respektovat podmínky stanovené ve vyjádření dotčených orgánů k tomuto projektu a projektové a stavební práce budou koordinovány s veškerou investiční činností v daném území. Podmínky pro umístění stavby: Stavba bude umístěna v souladu s grafickou přílohou, která obsahuje výkres současného stavu území v měřítku katastrální mapy se zakreslením stavebního pozemku, požadovaným umístěním stavby, s vyznačením vazeb a vlivů na okolí, zejména vzdáleností od hranic pozemku a sousedních staveb. 5. Informace o dodržení obecných požadavků na výstavbu Umístění stavby pro bydlení je v souladu s požadavky územního plánu zákona č.183/2006 Sb. o územním plánování a stavebním řádu v platném znění. 5

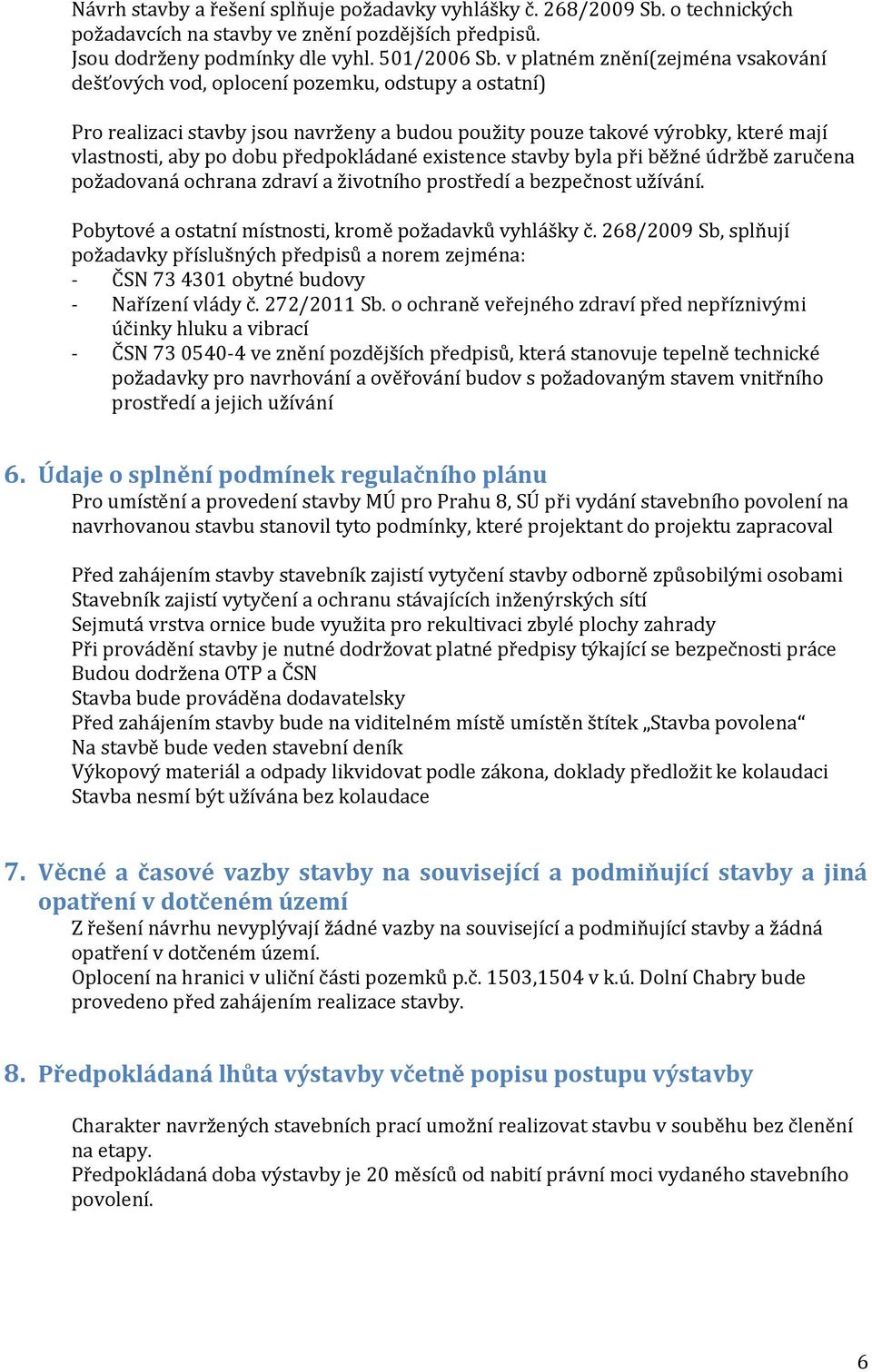

15 Návrh stavby a řešení splňuje požadavky vyhlášky č. 268/2009 Sb. o technických požadavcích na stavby ve znění pozdějších předpisů. Jsou dodrženy podmínky dle vyhl. 501/2006 Sb. v platném znění(zejména vsakování dešťových vod, oplocení pozemku, odstupy a ostatní) Pro realizaci stavby jsou navrženy a budou použity pouze takové výrobky, které mají vlastnosti, aby po dobu předpokládané existence stavby byla při běžné údržbě zaručena požadovaná ochrana zdraví a životního prostředí a bezpečnost užívání. Pobytové a ostatní místnosti, kromě požadavků vyhlášky č. 268/2009 Sb, splňují požadavky příslušných předpisů a norem zejména: - ČSN obytné budovy - Nařízení vlády č. 272/2011 Sb. o ochraně veřejného zdraví před nepříznivými účinky hluku a vibrací - ČSN ve znění pozdějších předpisů, která stanovuje tepelně technické požadavky pro navrhování a ověřování budov s požadovaným stavem vnitřního prostředí a jejich užívání 6. Údaje o splnění podmínek regulačního plánu Pro umístění a provedení stavby MÚ pro Prahu 8, SÚ při vydání stavebního povolení na navrhovanou stavbu stanovil tyto podmínky, které projektant do projektu zapracoval Před zahájením stavby stavebník zajistí vytyčení stavby odborně způsobilými osobami Stavebník zajistí vytyčení a ochranu stávajících inženýrských sítí Sejmutá vrstva ornice bude využita pro rekultivaci zbylé plochy zahrady Při provádění stavby je nutné dodržovat platné předpisy týkající se bezpečnosti práce Budou dodržena OTP a ČSN Stavba bude prováděna dodavatelsky Před zahájením stavby bude na viditelném místě umístěn štítek Stavba povolena Na stavbě bude veden stavební deník Výkopový materiál a odpady likvidovat podle zákona, doklady předložit ke kolaudaci Stavba nesmí být užívána bez kolaudace 7. Věcné a časové vazby stavby na související a podmiňující stavby a jiná opatření v dotčeném území Z řešení návrhu nevyplývají žádné vazby na související a podmiňující stavby a žádná opatření v dotčeném území. Oplocení na hranici v uliční části pozemků p.č. 1503,1504 v k.ú. Dolní Chabry bude provedeno před zahájením realizace stavby. 8. Předpokládaná lhůta výstavby včetně popisu postupu výstavby Charakter navržených stavebních prací umožní realizovat stavbu v souběhu bez členění na etapy. Předpokládaná doba výstavby je 20 měsíců od nabití právní moci vydaného stavebního povolení. 6

16 9. Statistické údaje Bytová část počet bytových jednotek 8 bytová jednotka ozn.1-148,3 m 2 bytová jednotka ozn.2-110,1 m 2 bytová jednotka ozn.3-148,3 m 2 bytová jednotka ozn.4-110,1 m² bytová jednotka ozn.5-148,3 m² bytová jednotka ozn.6-110,1 m² bytová jednotka ozn.7-148,3 m² bytová jednotka ozn.8-110,1 m² Celkem plocha byt.jednotek 1033,6 m 2 Administrativní část počet administrativních jednotek 2 administrativní jednotka ozn ,2 m 2 administrativní jednotka ozn ,1 m 2 Komerční část počet komerčních jednotek 2 komerčních jednotka ozn ,4 m 2 komerčních jednotka ozn ,4 m 2 Celkem podlahová plocha 3580 m 2 - počet parkovacích stání v objektu 16 - plocha pozemku stavby 3146 m 2 - parkování a komunikace 642 m 2 - chodníky a zpevněné plochy 366 m 2 - zastavěná plocha 716 m 2 - zeleň 1422 m 2 - % zastavěnosti 22,8% Marek Řezníček 7

17 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES A.8.4 SOUHRNNÁ TECHNICKÁ ZPRÁVA VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. MAREK ŘEZNÍČEK Ing. MARIE RUSINOVÁ, Ph.D. BRNO

18 Obsah 1. Urbanistické, architektonické a stavebně technické řešení Zhodnocení staveniště Urbanistické a architektonické a výtvarného řešení Technické řešení Napojení stavby na dopravní a technickou infrastrukturu Řešení technické a dopravní infrastruktury Vliv stavby na životní prostředí a řešení jeho ochrany Řešení bezbariérového užívání Průzkumy a měření, vyhodnocení a začlenění Údaje o podkladech pro vytyčení stavby Členění stavby na jednotlivé stavební objekty Vliv stavby na okolní pozemky a stavby Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Mechanická odolnost a stabilita Požární bezpečnost Hygiena, ochrana zdraví a životního prostředí Bezpečnost při užívání Ochrana proti hluku Úspora energie a ochrana tepla Řešení přístupu a užívání stavby osobami s omezenou schopností pobytu a orientace Ochrana stavby před škodlivými vlivy vnějšího prostředí Ochrana obyvatelstva

19 1. Urbanistické, architektonické a stavebně technické řešení 1.1. Zhodnocení staveniště Návrh stavby víceúčelového domu(pro bydlení, administrativu a komerci) je umístěn na tři volné pozemky p.č. 1503, 1504 a 1505 v katastrálním území Praha 8 Dolní Chabry. Pozemek stavebníka je ohraničen oplocením a komunikačně napojen stávajícími ulicemi, ze severní strany ulicí Ústecká z východní strany ulicí Dopraváků. Ostatní strany sousedí s pozemky s výstavbou průmyslových objektů, přes ulici Ústecká se zástavbou rodinných domů. Území je vybaveno sítěmi technické infrastruktury ve skladbě vodovod, splašková kanalizace, elektrosilnoproud vedoucí v komunikaci v ulici Ústecká. Vlastní stavební pozemek je stávajícími přípojkami na tyto sítě připojen Urbanistické a architektonické a výtvarného řešení Stavba je navržena jako podsklepený čtyřpodlažní objekt, má obdélníkový tvar s výstupkem, kde se nachází schodiště a souměrně zapuštěným kusem, kde je hlavní vchod do budovy. Zastřešen je plochou střechou. Svým výrazem plně koresponduje s typem okolní zástavby, nenarušuje ani nemění urbanistický a architektonický charakter prostředí. Stavba pro bydlení bude sestávat ze dvou komerčních prostor, dvou administrativních jednotek a osmi samostatných bytových jednotek. 1PP Garáže: chodby, předsíně, sklepy, kotelna, strojovna VZT, garáž, schodiště 1NP Bytová část: chodby, schodiště, kočárkárna, kolárna, úklidová komora Komerční prostory 2x: prodejna, sklad, kancelář, kuchyňka, šatna, WC Administrativní prostory: chodba, recepce, soc. zázemí recepce chodba, šatna, WC, kuchyňka, schodiště 2NP Administrativní část: schodiště, chodby, kancelář, kancelář velkoprostorová, zasedací místnost, archiv, serverovna, WC muži, WC ženy, WC invalidé, kuchyňka Bytová část: schodiště, chodba 3NP Bytová část: schodiště, chodba Byt č. 1 chodba, obývací pokoj s KK, ložnice, 2x pokoj, WC, koupelna, komora Byt č. 2 chodba, obývací pokoj s KK, ložnice, pokoj, WC, koupelna Byt č. 3 chodba, obývací pokoj s KK, ložnice, 2x pokoj, WC, koupelna, komora Byt č. 4 chodba, obývací pokoj s KK, ložnice, pokoj, WC, koupelna 10

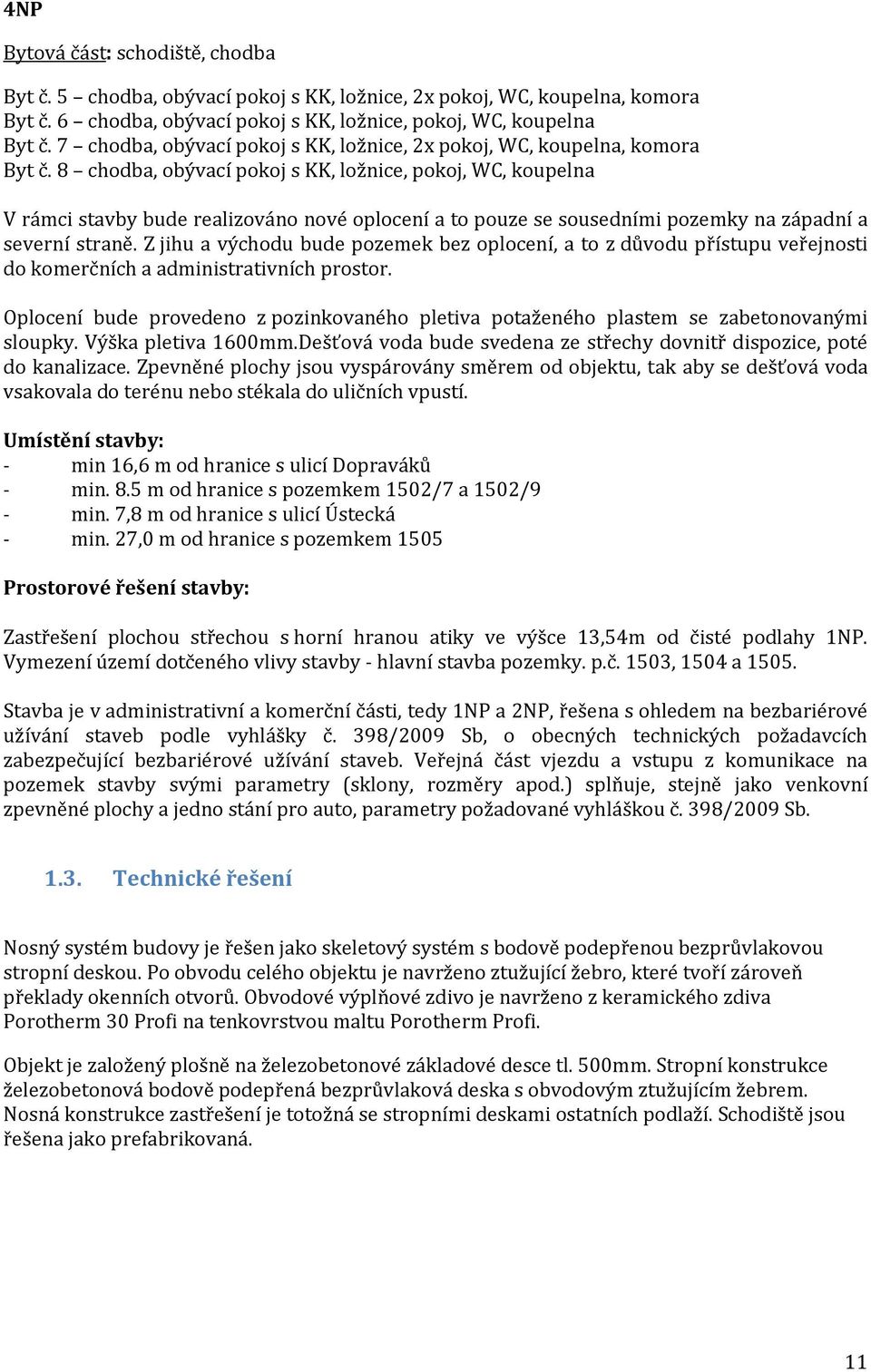

20 4NP Bytová část: schodiště, chodba Byt č. 5 chodba, obývací pokoj s KK, ložnice, 2x pokoj, WC, koupelna, komora Byt č. 6 chodba, obývací pokoj s KK, ložnice, pokoj, WC, koupelna Byt č. 7 chodba, obývací pokoj s KK, ložnice, 2x pokoj, WC, koupelna, komora Byt č. 8 chodba, obývací pokoj s KK, ložnice, pokoj, WC, koupelna V rámci stavby bude realizováno nové oplocení a to pouze se sousedními pozemky na západní a severní straně. Z jihu a východu bude pozemek bez oplocení, a to z důvodu přístupu veřejnosti do komerčních a administrativních prostor. Oplocení bude provedeno z pozinkovaného pletiva potaženého plastem se zabetonovanými sloupky. Výška pletiva 1600mm.Dešťová voda bude svedena ze střechy dovnitř dispozice, poté do kanalizace. Zpevněné plochy jsou vyspárovány směrem od objektu, tak aby se dešťová voda vsakovala do terénu nebo stékala do uličních vpustí. Umístění stavby: - min 16,6 m od hranice s ulicí Dopraváků - min. 8.5 m od hranice s pozemkem 1502/7 a 1502/9 - min. 7,8 m od hranice s ulicí Ústecká - min. 27,0 m od hranice s pozemkem 1505 Prostorové řešení stavby: Zastřešení plochou střechou s horní hranou atiky ve výšce 13,54m od čisté podlahy 1NP. Vymezení území dotčeného vlivy stavby - hlavní stavba pozemky. p.č. 1503, 1504 a Stavba je v administrativní a komerční části, tedy 1NP a 2NP, řešena s ohledem na bezbariérové užívání staveb podle vyhlášky č. 398/2009 Sb, o obecných technických požadavcích zabezpečující bezbariérové užívání staveb. Veřejná část vjezdu a vstupu z komunikace na pozemek stavby svými parametry (sklony, rozměry apod.) splňuje, stejně jako venkovní zpevněné plochy a jedno stání pro auto, parametry požadované vyhláškou č. 398/2009 Sb Technické řešení Nosný systém budovy je řešen jako skeletový systém s bodově podepřenou bezprůvlakovou stropní deskou. Po obvodu celého objektu je navrženo ztužující žebro, které tvoří zároveň překlady okenních otvorů. Obvodové výplňové zdivo je navrženo z keramického zdiva Porotherm 30 Profi na tenkovrstvou maltu Porotherm Profi. Objekt je založený plošně na železobetonové základové desce tl. 500mm. Stropní konstrukce železobetonová bodově podepřená bezprůvlaková deska s obvodovým ztužujícím žebrem. Nosná konstrukce zastřešení je totožná se stropními deskami ostatních podlaží. Schodiště jsou řešena jako prefabrikovaná. 11

21 Výkopy Před zahájením prací dodavatel zajistí řádné vytyčení a označení průběhu všech inženýrských sítí a podzemních vedení. V prostoru stavby bude sejmuta ornice ve vrstvě tl. 300 mm. Ornice bude po dobu stavby deponována na meziskládce na vlastním pozemku. Bude použita pro čisté terénní úpravy a výsadbu zeleně. Výkopové práce budou prováděny strojně s ručním dočištěním před betonáží. V místě navrhované stavby byl proveden inženýrskogeologický průzkum s vyhodnocením, který stanovil tento profil: - 0,00 0,30 m Ornice hnědá hlína s kořínky rostlin - 0,30 2,00 m Jíl slabě písčitý, žlutavě hnědý tuhý - 2,00 2,70 m Žulové eluvium charakteru jílovité hliny písčité s příměsí štěrku Třídy těžitelnosti podle ČSN : Ornice Jíl písčitý - 3 Jílový písek- 3 Hladina podzemní vody byla v sondách zjištěna na úrovni 3,0 m od rostlého terénu. Základy V úrovni základové spáry se podle IG průzkumu nachází písčité jíly podle ČSN zatříděné jako F4 s výpočtovou tabulkovou únosností R dt = 200 kpa. Navrhovaná stavba je považována za stavbu nenáročnou, která je založena plošně na základové desce. Deska bude betonována na podkladní beton tl. 100mm. Výztuž desky je propojena s výztuží monolitických sloupů a suterénních stěn. Do základové desky je třeba před betonáží umístit strojené základové zemniče. Izolace proti zemní vlhkosti a pronikání vodou z podloží Skladba izolace proti zemní vlhkosti je navržena rovněž jako izolace proti pronikání radiační zátěže z geologického podloží objektu. Skladba izolací s potřebným koeficientem difuze byla posouzena odborným atelierem. Izolace bude pokládána na podkladní beton a na ni proběhne betonáž základové desky - separační vrstva FILTEK 500-2x asfaltový pas Vedalbit AL V60 S4 - nátěr asfaltovým lakem Penetral Alp Svislé nosné konstrukce V 1PP navazují na základovou desku železobetonové zdi. Uvnitř dispozice pak sloupy. Obvodové stěny budou provedeny z betonu C25/30 XC2, XA1, vnitřní sloupy pak z betonu C25/30 XC1. V nadzemních podlažích budou nosné stěny a sloupy provedeny z betonu C25/30 XC1. Jako výplňové zdivo skeletu je navržen Porotherm 30 Profi na tenkovrstvou maltu Porotherm Profi. 12

22 Celá konstrukce je po obvodě stažena železobetonovým žebrem. V 1NP o výšce 820mm, ve 2NP o výšce 920mm v posledních dvou podlažích má žebro výšku 220mm. Tento prvek tvoží zároveň překlady nad otvory do obvodové konstrukce. Vodorovné nosné konstrukce, schodiště Stropní konstrukci nad všemi podlažími tvoří železobetonová bezprůvlaková deska o tloušťce 230 mm. Překlady nad okenními a dveřními otvory v obvodové stěně jsou řešeny obvodovým železobetonovým žebrem. U vnitřního zdiva a to pouze v případě bytů jsou pak navrženy keramické překlady Porotherm. Schodiště jsou řešena z prefabrikovaných schodišťových ramen s ozuby. Schodišťové stupě budou opatřeny keramickou dlažbou, která bude navazovat na podlahu chodeb napojených na schodišťový prostor. Ramena schodiště jsou uložena přímo na stropní desku. První výstupní rameno každého schodiště je uloženo na trny do předem připravených otvorů ve schodišťovém rameni. Otvory budou po osazení zality vysokopevnostní maltou. Ramena jsou pnuta mezi hranou stropní desky a obvodovou železobetonovou zdí. Prostřední rameno je uloženo na ozubech kolmo mezi rovnoběžná ramena. Příčky Mezibytové zdi (příčky) jsou navrženy z tvarovek Porotherm 30 P+D AKU na vápenocementovou maltu M5. Vnitřní příčky ve zbylých prostorách bytů pak z Porotherm 14 Profi na tenkovrstvou maltu, případně Porotherm 8 Profi na tenkovrstvou maltu (sklepy v1pp). Zbylé nenosné příčky jsou především sádrokartonové (systém spol. Knauf) v tloušťkách 100 až 300mm na nosný rošt z ocelových pozinkovaných profilů 75 mm, kvalita SDK desek 12,5 mm je podle prostředí osazení (v koupelnách impregnované) mezi profily vložit příčkovou plsť z minerálních vláken ( kg/m 3 )dle tloušťky příčky. Konstrukce zastřešení Střecha objektu je navržena jako plochá jednoplášťová. Spád střechy pro odvod dešťové vody je zajištěn spádováním v rozmezí 8-2%, a to směrem ke střešním svodům dovnitř dispozice objektu. Nosná konstrukce střechy je řešena jako železobetonová deska o tloušťce 220mm. Tepelná izolace je navržena ze spádových klínů ESP 150 S. U = 0,21 [W/m2K]. Krytina je navržena z asfaltových pásů Vedatap S5. Atiky jsou provedeny ze zdiva Porotherm obdobně jako výplňové zdivo. Oplechování je navrženo z titanzinkového plechu se spádem 5,25%, směrem k střešním svodům.. Zámečnické výrobky Venkovní ocelové části konstrukce budou před osazením opatřeny žárovým zinkováním. 13

23 Tepelné izolace, akustické izolace Návrhové parametry tepelných izolací překračují požadované hodnoty ČSN (Z1 duben 2012) Tepelná ochrana budov - Požadavky. Použití jednotlivých typů tepelných izolací se bude striktně řídit účelem použití a zabudování v konstrukci. Pro izolace ve styku s vlhkem budou použity zásadně extrudované polystyreny (s uzavřenou buněčnou strukturou). Na izolaci podlah, kde je navržena kročejová izolace budou použity desky minerální vlny Steprock HD v tloušťce 50mm. Okna a vnější dveře Okna, dveře na terasu i vstupní dveře jsou navrženy dřevěná zasklená čirým dvojsklem s celkovým součinitelem prostupu tepla U = 1,17W/m 2 s. Výlez na střechu je řešen jako otevírací světlík od společnosti Velux CXP (0,8x0,8m). Vnitřní dveře Vnitřní dveře jsou dřevěné dýhované, lakované, osazené do obložkové zárubně popř. do ocelového pouzdra. Dveře s požadovanou požární odolností jsou specifikované na jednotlivých výkresech. Komín Odkouření kotlů bude samostatným koaxiálním kouřovodem 140/280 mm vyvedeným nad střešní rovinu objektu zakončeným typovou hlavicí v provedení podle montážních předpisů a ČSN. Podlahy Ve všech prostorách jsou navržené vrstvené skladby podlah s nášlapnou vrstvou odpovídající provozu. Souvrství podlah doplňující lemovací pásky u stěn a nátěrové izolace s bandáží rohů v koupelnách. V administrativních prostorách jsou navrženy podlahy zdvojené na stojkách ATIZ. Na stojky jsou uloženy dřevotřískové desky o tloušťce 38-40mm na ně je provedena nášlapná vrstva dle provozu (koberec nebo PVC). Podhledy Stropní konstrukce v 1. a 2. NP je vzhledem k potřebě rozvodů vzduchotechniky a samočinného hasícího zařízení doplněna o sádrokartonový podhled s SDK deskami tl. 12,5 mm kotvenými do ocelových pozinkovaných profilů. Úpravy povrchů Plochy stěn s hygienickými požadavky na omyvatelnost budou obloženy keramickými obkladačkami, ostatní plochy omítnout vápenocementovou štukovanou omítkou. SDK pouze malba. Ocelové části stavby budou natřeny příslušnými nátěry. 14

24 Skladby podlah A KERAMICKÁ DLAŽBA SUCHÝ PROVOZ - KERAMICKÁ DLAŽBA 7mm - LEPÍCÍ TMEL, WEBER KLASIK 3mm - ROZNÁŠECÍ VRSTVA, CEMFLOW CF25 60mm - POJISTNÁ HYDROIZOLACE, PVC FÓLIEC - - KROČEJOVÁ IZOLACE, STEPROCK HD 50mm 120mm B KERAMICKÁ DLAŽBA SCHODIŠTĚ - KERAMICKÁ DLAŽBA S PROTISKLUZ. 7mm - LEPÍCÍ TMEL, WEBER KLASIK 3mm 10mm C LAMINÁTOVÉ DESKY PLOVOUCÍ PODLAHA - LAMINÁTOVÉ DESKY 7mm - MIRELON 3mm - ROZNÁŠECÍ VRSTVA, CEMFLOW CF25 60mm - POJISTNÁ HYDROIZOLACE, PVC FÓLIEC - - KROČEJOVÁ IZOLACE, STEPROCK HD 50mm 120mm D PRŮMYSLOVÝ KOBEREC - PRŮMYSLOVÝ KOBEREC 8mm - LEPIDLO NA KOBERCE, DEN BRAVEN 2mm - ROZNÁŠECÍ VRSTVA, CEMFLOW CF25 60mm - POJISTNÁ HYDROIZOLACE, PVC FÓLIEC - - KROČEJOVÁ IZOLACE, STEPROCK HD 50mm 120mm E ZDVOJENÁ PODLAHA KOBEREC - KOBEREC 5mm - SYSTÉMOVÁ DESKA, ATIZ 40mm - OCELOVÉ STOJKY, ATIZ 75mm 120mm F ZDVOJENÁ PODLAHA PVC - PVC 5mm - SYSTÉMOVÁ DESKA 40mm - OCELOVÉ STOJKY, ATIZ 75mm 120mm 15

25 G KERAMICKÁ DLAŽBA VLHKÝ PROVOZ - KERAMICKÁ DLAŽBA 7mm - LEPÍCÍ TMEL, WEBER KLASIK 3mm - HI DVOUSLOŽKOVÁ STĚRKA SOUDAL 2mm - ROZNÁŠECÍ VRSTVA, CEMFLOW CF25 58mm - POJISTNÁ HYDROIZOLACE, PVC FÓLIEC - - KROČEJOVÁ IZOLACE, STEPROCK HD 50mm 120mm Venkovní úpravy, oplocení Stavbu domu doplňují venkovní úpravy zpevněných ploch, zeleně a oplocení Pojízdné a pochozí plochy (chodníky a rampa do garáží) jsou realizovány z betonové dlažby. SKL16 BETONOVÁ DLAŽBA VJEZD DO GARÁŽÍ (POJÍZDNÁ DO 3,5t) - BETONOVÁ DLAŽBA BEST 80mm - KLADECÍ VSTRVA ŠTĚRK, FRAKCE 4-8mm 30mm - DRCENÉ KAMENIVO, FRAKCE 8-16mm 100mm - DRCENÉ KAMENIVO, FRAKCE 16-32mm 200mm - ŠTĚRKOPÍSEK, FRAKCE 0-8mm 100mm SKL17 BETONOVÁ DLAŽBA VJEZD DO GARÁŽÍ (POJÍZDNÁ DO 3,5t) - BETONOVÁ DLAŽBA BEST 40mm - KLADECÍ VSTRVA ŠTĚRK, FRAKCE 4-8mm 30mm - DRCENÉ KAMENIVO, FRAKCE 8-16mm 150mm Plochy zelené budou upraveny plošnou zelení popř. vzrostlou zelení v pobytové zahradě podle požadavků stavebníka Oplocení pozemku je navrženo z ocelového povlakového pletiva a ocelových sloupků. Pouze v částech, které nesousedí s pozemními komunikacemi. ÚSTŘEDNÍ VYTÁPĚNÍ Topným zdrojem budou plynové nízkotlaké kotle instalované v samostatné místnosti v 1PP. Kotle budou nástěnné kondenzační o jmen. výkonu 2x 75kW (70/50 o C) s atmosférickým předsměšovacím hořákem. Ionizační monitorování plamenů při hoření výrazně snižuje emise škodlivin. Emise škodlivin jsou pod hranicí NOx 60 mg/kwh. Teplota vratné vody bude bez omezení teploty vzhledem k materiálu a technologii kotlového tělesa. V místnosti s kotli bude umístěn akumulační zásobník topné vody 500l. pro eliminaci náběhu hořáků při letním požadavku na odběr TUV v bytových stanicích a snížení potřebného výkonu zdroje tepla. U kotlů bude instalován pojistný systém s tlakovými exp. nádobami. Kotlový okruh každého kotle bude mít vlastní oběhové čerpadlo. Výstup topné vody bude napojen za anuloidem (AKU nádoba) oddělujícím tlakově kotlový okruh od okruhu bytových stanic. Hlavní oběhové čerpadlo bude s elektronicky řízenými otáčkami nastavené na konstantní tlak do systému. Pojištění topného systému bude tlakovou expanzní nádobou a pojistným ventilem u obou kotlů. Odkouření kotlů bude samostatnými koaxiální kouřovody nad střechu objektu. Přívod spalovacího vzduchu bude mezikružím koaxiální kouřovodů. 16

26 Topný systém ÚT - bytové předávací stanice Topný systém jednotlivých částí stavby bude napojen na topný rozvod vedený v objektu hlavní stoupačkou. Na patě budou uzávěry a vypouštěcí armatury. Stoupačka bude z ocelového potrubí s tepelnou izolací. Pro každou jednotku stavby bude osazena bytová předávací stanice, která zajišťuje individuální vytápění přípravu TUV dle požadavku uživatele. VZDUCHOTECHNIKA Komerční a administrativní část jsou větrané pomocí vzduchotechniky po celé půdorysné ploše jednotlivých částí. Každá jednotka může sama regulovat přívod a teplotu vzduchu. Bytová část bude v případě hygienických zařízení a kuchyní odvětrána podtlakově, pomocí vestavných kuchyňských digestoří a nástěnných radiálních ventilátorů. Kuchyně budou odvětrány přirozeným způsobem otevíratelnými okny, nad varnou plochou budou instalovány recirkulační digestoře s uhlíkovým filtrem. Bezokenní místnosti, budou odvětrány nuceně nástěnnými ventilátory umístěnými pod stropem. Ventilátory jsou s radiálním oběžným kolem. Odvětrání technické místnosti s plynovými kotli bude nuceně technologií kotlů. Případně pomocí VZT. ELEKTROSILNOPROUD Ze samostatných elektro rozvaděčů budou napojeny veškeré světelné, zásuvkové a technologické vývody příslušné bytové, administrativní nebo komerční jednotky. Typy kabelů jsou vyznačeny ve výkresu rozváděče. Kabely budou uloženy pod omítkou, v SDK příčkách v místnosti s podhledy budou uloženy ve žlabech (na roštu) nad podhledy nebo pod zdvojenou podlahou v administrativní části. Osvětlení jednotlivých místností je navrženo v souladu s ČSN EN Ovládání osvětlení společných prostor schodiště a chodeb je prováděno místně tlačítkovými spínači na dobu 10 min., případně trvale dle nastavení schodišťového spínače v rozváděči. Pro osvětlení únikových komunikací v případě výpadku dodávky elektrické energie budou instalována nouzová svítidla s vlastním zdrojem. Vypínače u dveří budou umístěny ve výši 1050 mm (střed) nad hotovou podlahou, zásuvky v místnostech a chodbách budou instalovány ve výši 300 mm nad podlahou. Spínače a zásuvky v koupelnách budou umístěny ve výši 1200 mm (spodní hrana) nad hotovou podlahou (podle ČSN ). HROMOSVOD Na střeše stavby pro bydlení bude instalována dle ČSN EN (ČSN ) hřebenová jímací soustava, která bude provedena vodičem FeZn 8 mm na podpěrách a na kterou budou připojeny veškeré kovové části na střeše. Na jímací soustavě bude instalována jímací tyč délky 1,5 m. Z jímací soustavy budou provedeny 4 svody rovněž vodičem FeZn 8 mm, které budou vedeny v drážce na fasádě pod omítkou ke zkušebním svorkám, které budou umístěny v krabicích KO 125 ve výši 0,6m nad zemí. Zde budou svody propojeny s vývody ze strojeného základového zemniče. Objekt stavby pro bydlení je začleněn do třídy LPS III. 17

27 SLABOPROUD Slaboproudé rozvody nejsou předmětem tohoto projektu. Pro jejich následnou realizaci podle požadavků jednotlivých dodavatelů bude provedeno pouze vytrubkování pro televizní rozvody (STA), telefonní rozvody (T), domácí telefon (DT) včetně kabelu (ozn. C13s) ke vstupním dveřím objektu, případně pro zabezpečovací signalizaci (EZS) v jednotlivých bytech. Veškeré práce budou provedeny v souladu s ČSN. VODOVOD Studená voda pro hygienická zařízení a kuchyně domu, bude přiváděna z veřejného vodovodu, položeného v obslužné komunikaci před pozemkem stavebníka. Přípojka ve veřejné komunikaci, která není předmětem tohoto návrhu, je provedena potrubím rpe 50 a ukončena za hranicí pozemku v místě budoucí vodoměrné šachty. PLYNOVOD Objekt bude připojen na STL plynovod vedený v obslužné komunikaci před pozemkem stavebníka. Přípojka v komunikaci je provedena potrubím PE 25 a ukončena na fasádě objektu, kde je umístěn HUP, regulátor a plynoměr (typ a velikost plynoměru viz technické podmínky distributora plynu). Dále do kotelny bude veden NTL plynovod. KANALIZACE Splaškové vody od zařizovacích předmětů instalovaných v 1NP 4NP v objektu, budou sváděny gravitačně do čerpací jímky situované na pozemku stavebníka. Odtud budou čerpány do veřejné tlakové kanalizace, položené v obslužné komunikaci před pozemkem stavebníka (ul. Dopraváků). Přípojka splaškové kanalizace pro objekt ve veřejné komunikaci je provedena potrubím PE 50. Gravitační úsek kanalizace mezi čerpací šachtou a vlastním objektem, je navržen z trub Ø150 PVC (KG systém). Potrubí bude ukládáno na dno vyhloubené rýhy do pískového podkladního lože. KANALIZACE DEŠŤOVÁ Dešťová voda bude svedena ze střechy dovnitř dispozice, poté do kanalizace. Zpevněné plochy jsou vyspárovány směrem od objektu, tak aby se dešťová voda vsakovala do terénu nebo stékala do uličních vpustí Napojení stavby na dopravní a technickou infrastrukturu Lokalita je vybavena dopravní a technickou infrastrukturou: Komunikacemi v ulici Ústecká a Dopraváků Inženýrskými sítěmi a stávajícími přípojkami s připojovacími místy minimálně na hranici pozemků. Stavba nevyžaduje nové nároky na veřejnou část technické a dopravní infrastruktury Řešení technické a dopravní infrastruktury Dopravní obsluha Objekt bude obsluhován z ulice Ústecká a Dopraváků. Z Ústecké ulice je zajištěn vjezd na pozemek pro zásobování prodejny č.1 a zaměstnance administrativní části. Z ulice Dopraváků je pak zajištěn příjezd pro zásobování prodejny č. 2 a vjezd do garáží pro bytovou část. 18

28 Doprava v klidu Bytová část má vyhrazená parkovací místa v hromadných garáží v 1PP, a to dvě pro každý byt. Pro administrativní patro je navrženo stání na pozemku a to pro 12 vozů z toho dvě místa pro ZTTP. Komerční prostory jsou řešeny jako krátkodobé stání na ulici Ústecká, kde rovnoběžné parkování s provozem na komunikaci Vliv stavby na životní prostředí a řešení jeho ochrany Po vyhodnocení navrženého provozu stavby s vytápěním kondenzačními plynovými kotli s atmosférickými předsměšovacími hořáky s nízkým obsahem NO x, lze konstatovat, že realizovaný objekt v žádném ohledu nezhorší životní prostředí v lokalitě rodinných a bytových domů Řešení bezbariérového užívání Veřejná část vstupů a vjezdů na pozemek a zpevněné plochy na pozemku jsou řešeny podle požadavků vyhlášky č. 398/2009 Sb. o obecných technických požadavcích zabezpečující bezbariérové užívání staveb. Stavba je v místech komerčních a administrativních prostor řešena podle vyhlášky č. 398/2009 Sb. o obecných technických požadavcích zabezpečující bezbariérové užívání staveb Průzkumy a měření, vyhodnocení a začlenění Zpráva o provedení inženýrskogeologického průzkumu s vyhodnocením základových podmínek GEOPOST 2012 Radonový průzkum pro stanovení radonového rizika RGP,2012 Tachymetrické zaměření, výškopisné a polohopisné Hydrogeologické posouzení pro likvidaci srážkových vod na lokalitě určené k výstavbě domku, Mgr. Radek Mičke, GEOSERVIS, 2012 Vlastní stavebně technický průzkum s ověřením stávajícího stavu, napojovacích míst na veřejnou síť technické infrastruktury s fotodokumentací a prověření možností úprav napojení na dopravní infrastrukturu Výsledky provedených průzkumů zejména: stanovení základových poměrů stanovení radonového rizika a ochrana proti pronikání způsob likvidace dešťových vod ze střecha na pozemku apod. byly do projektové dokumentace k žádosti o stavební povolení zapracovány Údaje o podkladech pro vytyčení stavby Koordinační situace a návrh vytyčovací sítě stavby jsou vypracovány do polohopisných podkladů v souřadnicovém systému S-JSTK, pro výškové uspořádání byl použit geodetický podklad v systému BpV Členění stavby na jednotlivé stavební objekty Stavba bude realizována v souběhu bez členění na etapy. 19

29 1.11. Vliv stavby na okolní pozemky a stavby Provoz domu bude mít na okolní chráněné pozemky ani chráněné stavby vliv odpovídající běžné praxi Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Je podle příslušných předpisů pro Zásady organizace výstavby 2. Mechanická odolnost a stabilita Výpočty byly provedeny v souladu s platnými normami v oblasti zatížení a navrhování stavebních konstrukcí mechanická odolnost a stabilita objektu je zajištěna. 3. Požární bezpečnost Na projektovaný záměr je vypracováno požárně bezpečnostní řešení příloha C.4 požadavky jsou do projektové dokumentace zapracovány. 4. Hygiena, ochrana zdraví a životního prostředí Řešený prostor splňuje požadavky příslušných předpisů a norem. Z hlediska posouzení vlivu na životní prostředí dle 10 odst. 4 zákona č. 100/2001 Sb. o posuzování vlivu na životní prostředí, v platném znění, je posuzovaný záměr podlimitní a nevyžaduje posouzení dle zákona č. 100/2001 Sb. v platném znění Z hlediska ochrany zemědělského půdního fondu dle 15 písm. i) zákona č. 334/1992 Sb., o ochraně ZPF, v platném znění nejsou zájmy ochrany dotčeny Z hlediska lesů dle 48 odst. 2 písm. c) zákona č. 289/1995 Sb., o lesích, v platném znění chráněné zájmy nejsou dotčeny Z hlediska nakládání s odpady podle zákona č. 185/2001 Sb. o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů. Odpady při realizaci stavby budou zařazeny, tříděny a odstraněny podle zákona Č.185/2001Sb., doklady o likvidaci budou předloženy ke kolaudaci (podrobněji část E Zásady organizace výstavby). Z hlediska ochrany ovzduší dle 48 ods. 1 písm. u) a 50 odst. 1. písmeno a) Zákona č. 86/2002 Sb., o ochraně ovzduší. Nejsou zájmy dotčeny Z hlediska ochrany přírody a krajiny podle zákona č. 114/1999 Sb., o ochraně přírody a krajiny, v platném znění. Realizací stavby nebude snížen ani změněn krajinný ráz. Záměr nemá významný vliv na evropsky významné lokality ani ptačí oblasti ani jiné tyto lokality nebudou ovlivněny. 20

30 Z hlediska myslivosti dle 67 Zákona č. 449/2001 Sb. o myslivosti, v platném znění chráněné zájmy nejsou dotčeny. Z hlediska ochrany vod dle 104 odst. 9 Zákona č. 254/2001 Sb, o vodách a o změně některých zákonů (vodní zákon) v platném znění záměrem nejsou dotčeny chráněné zájmy 5. Bezpečnost při užívání Veškeré místnosti v objektu jsou prostory chráněné před atmosférickými vlivy s regulací teploty prostory bezpečné. Elektroinstalace bude provedena podle ČSN a před uvedením do provozu bude vydána výchozí revizní zpráva. Stavba je navržena a bude provedena ze zdravotně nezávadných stavebních materiálů s atesty popř. prohlášení o shodě. Výškové rozdíly uvnitř i vně objektu jsou chráněny ochrannými prvky. 6. Ochrana proti hluku Hluk ze stavební činnosti se bude řídit - Zásadami organizace výstavby. Na objektu nejsou žádné stacionární zdroje hluku, provozem stavby nedojde ke zhoršení hlukových poměrů ve chráněném venkovním ani chráněném vnitřním prostoru okolních staveb. 7. Úspora energie a ochrana tepla Technické vybavení a množství tepelných izolací uvažovaných ve skladbách jednotlivých konstrukcí a výplní otvorů je navrženo na hodnotách kvalitnějších, než jsou požadované hodnoty součinitele prostupu tepla U N. Je splněn požadavek na úsporu energie a tepelnou ochranu budov podle ČSN (2011, Z1 duben 2012), která stanovuje tepelně technické požadavky pro navrhování a ověřování budov s požadovaným stavem vnitřního prostředí při jejich užívání. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pobytu a orientace Veřejná část vstupů a vjezdů na pozemek a zpevněné plochy na pozemku jsou řešeny podle požadavků vyhlášky č. 398/2009 Sb. o obecných technických požadavcích zabezpečující bezbariérové užívání staveb. Stavba je v místech komerčních a administrativních prostor řešena podle vyhlášky č. 398/2009 Sb. o obecných technických požadavcích zabezpečující bezbariérové užívání staveb. 21

31 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Skladba izolací proti zemní vlhkosti zabrání průniku povrchových vod a zemní vlhkosti do stavby a je navržena zároveň jako izolace zabraňující pronikání radiační zátěže (při středním radonovém riziku) z geologického podloží do budovy. 10. Ochrana obyvatelstva Stavbou nevzniknou žádná zdravotní rizika ovlivňující obyvatelstvo. Stavba nemá negativní sociální a ekonomické důsledky. V oblasti dotčené stavbou se nenachází žádné evidované stavby civilní ochrany. V Praze 1/2014. Bc. Marek Řezníček 22

32 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STAVEBNÍ ÚSTAV POZEMNÍHO STAVITELSTVÍ FACULTY OF CIVIL ENGINEERING INSTITUTE OF BUILDING STRUCTURES A.8.4 TECHNICKÁ ZPRÁVA VÍCEÚČELOVÝ DŮM V PRAZE MULTIPURPOSE BUILDING DIPLOMOVÁ PRÁCE MASTER'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. MAREK ŘEZNÍČEK Ing. MARIE RUSINOVÁ, Ph.D. BRNO

33 Obsah 1. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ ÚČEL URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY PLOŠNÉ KAPACITY STAVBY TECHNICKÉ ŘEŠENÍ Konstrukční systém Střecha Příčky Tepelné izolace Hydroizolace, izolace proti radonu Výplně otvorů Úpravy povrchů a skladby konstrukcí Podlahy Zámečnické výrobky Klempířské výrobky Technické vybavení objektu Větrání Komíny Oplocení Likvidace dešťových vod Zpevněné plochy a terénní úpravy TEPELNĚ TECHNICKÉ VLASTNOSTI KONSTRUKCÍ ZALOŽENÍ OBJEKTU Zemní práce Základy VLIV NA ŽIVOTNÍ PROSTŘEDÍ DOPRAVNÍ ŘEŠENÍ OCHRANA PŘED VLIVY VNĚJŠÍHO PROSTŘEDÍ DODRŽENÍ OTP

34 1. ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ ÚČEL ÚČEL UŽÍVÁNÍ STAVBY Stavba bude využívaná jako víceúčelový objekt, kde jsou dvě komerční jednotky, dvě administrativní jednotky a osm bytových jednotek. Jedná se o novostavbu. 2. URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY Stavba víceúčelového domu se skládá ze samostatných komerčních, administrativních a bytových částí. Nedílnou součástí jsou také zpevněné plochy. Ty, které se nachází před domem, slouží zejména pro účely pohybu osob, parkování a obsluhy. Umístění budovy vychází z tvaru a orientace pozemku spolu a umístěním sousedních staveb. Smyslem návrhu bylo vytvořit stavbu, která splní požadované nároky na jednotlivé funkce domu. Základní hmota domu je navržena jako čtyřpodlažní s plochou střechou. Barevně jsou pak odlišeny jednotlivé výstupky fasády a tvar hmoty budovy. Hlavní vchod do objektu je orientován ve směru východ-západ, přičemž fasáda směrem na východ je otevřena prostřednictvím velkých prosklených ploch výkladních oken prodejen umístěných v 1NP. Vnitřní dispoziční řešení je rozděleno dle jednotlivých pater. V 1NP se nacházejí komerční prostory s vlastní kanceláří, skladem a sociálním zařízením. Dále pak vstup do bytové části, vstup do administrativní části ve 2NP s recepcí. Ta má také svoje sociální zázemí. 2NP je určeno pro administrativní část. Zde se nachází velkoprostorová kancelář, jedna menší kacelář, archiv, serverovna a sociální zázemí pro zaměstnance. 3 a 4 NP je vyhrazeno pro bydlení. V každém patře se nachází čtyři bytové jednotky. Větší z nich je řešena jako 4KK menší pak jako 3KK. V 1PP se nachází garáže, technické zázemí domu (kotelna, strojovna VZT) a sklepy pro jednotlivé obytné buňky. 3. PLOŠNÉ KAPACITY STAVBY Plocha pozemku 3146 m 2 Zastavěná plocha 716 m 2 Zpevněné plochy 1008 m 2 Plocha zeleně na terénu 1422 m 2 Zastavěnost 22,8% Celková podlahová plocha objektu 3580 m 2 25

35 4. TECHNICKÉ ŘEŠENÍ 4.1. Konstrukční systém Nosný systém domu je řešen jako skeletový systém s bodově podepřenou bezprůvlakovou stropní deskou. Po obvodu celého objektu je navrženo ztužující žebro, které tvoří zároveň překlady okenních otvorů. Obvodové výplňové zdivo je navrženo z keramického zdiva Porotherm 30 Profi na tenkovrstvou maltu Porotherm Profi. Vnější plášť je tvořen kontaktním zateplovacím systémem se silikátovou omítkou. Celková tloušťka obvodového pláště je 450 mm a obsahuje min. 150 mm tepelné izolace, U = 0,18 [W/m2K]. Mezibytové zdi jsou navrženy z tvarovek Porotherm 30 P+D AKU. Vnitřní příčky ve zbylých prostorách bytů pak z Porotherm 14 Profi na tenkovrstvou maltu, případně Porotherm 8 Profi na tenkovrstvou maltu (sklepy v1pp). Zbylé nenosné příčky jsou především sádrokartonové (systém spol. Knauf) v tloušťkách 100 až 300mm. Stropní konstrukci nad všemi podlažími tvoří železobetonová bezprůvlaková deska o tloušťce230 mm. Překlady nad okenními a dveřními otvory v obvodové stěně jsou řešeny obvodovým železobetonovým žebrem. U vnitřního zdiva a to pouze v případě bytů jsou pak navrženy keramické překlady Porotherm. Schodiště jsou řešena z prefabrikovaných schodišťových ramen s ozuby. Schodišťové stupě budou opatřeny keramickou dlažbou, která bude navazovat na podlahu chodeb napojených na schodišťový prostor. Ramena schodiště jsou uložena přímo na stropní desku. První výstupní rameno každého schodiště je uloženo na trny do předem připravených otvorů ve schodišťovém rameni. Otvory budou po osazení zality vysokopevnostní maltou. VÝTAH Svislá přeprava osob je z 1PP do 4NP zajištěna výtahem, a to dle normy ČSN Obytné budovy. Výtah dodává společnost Schindler typ Střecha objektu je plochá, nosná konstrukce je železobetonovou deskou, obdobně jako stropy nad ostatními podlažími. Spád střechy bude zajištěn klíny z EPS. Kladečský plán není součástí dokumentace a je nutné, aby si jej vypracovala dodavatelská firma Střecha Střecha objektu je navržena jako plochá jednoplášťová. Spád střechy pro odvod dešťové vody je zajištěn spádováním v rozmezí 8-2%, a to směrem ke střešním svodům dovnitř dispozice objektu. Nosná konstrukce střechy je řešena jako železobetonová deska o tloušťce 220mm. Tepelná izolace je navržena ze spádových klínů ESP 150 S. U = 0,21 [W/m2K]. Krytina je navržena z asfaltových pásů Vedatap S5. Atiky jsou provedeny ze zdiva Porotherm obdobně jako výplňové zdivo. Oplechování je navrženo z titanzinkového plechu se spádem 5,25%, směrem k střešním svodům. 26

36 4.3. Příčky Mezibytové zdi (příčky) jsou navrženy z tvarovek Porotherm 30 P+D AKU na vápenocementovou maltu M5. Vnitřní příčky ve zbylých prostorách bytů pak z Porotherm 14 Profi na tenkovrstvou maltu, případně Porotherm 8 Profi na tenkovrstvou maltu (sklepy v1pp). Zbylé nenosné příčky jsou především sádrokartonové (systém spol. Knauf) v tloušťkách 100 až 300mm Tepelné izolace Návrhové parametry tepelných izolací překračují požadované hodnoty ČSN (Z1 duben 2012). Použití jednotlivých typů tepelných izolací se bude striktně řídit účelem použití a zabudování v konstrukci. Pro izolace ve styku s vlhkem budou použity zásadně extrudované polystyreny (s uzavřenou buněčnou strukturou) Hydroizolace, izolace proti radonu Objekt je proti účinkům vlhkosti zabezpečen asfaltovými pásy. Ty zároveň slouží jako izolace proti radonu. Hydroizolace je provedena ze dvou asfaltových pasů Vedalbit AL V60 S4. Prostupy skrz tuto bariéru(suterénní stěny) jsou provedeny plynotěsně v 1. kategorii těsnosti, podle systémových detailů a doporučení výrobce Výplně otvorů Okna i vnější dveře jsou dřevěná navrženy z europrofilů. V případě oken jsou použita izolační dvojskla. Součinitel prostupu tepla zasklení je tak stanoven na 1,17 [ W/m2K]. Vnitřní dveře vb bytech budou Sapeli, dřevěné, dýhované, lakované s obložkovou zárubní. Vstupní dveře do bytu pak bezpečnostní v ocelové zárubni. Do administrativní části je vstup řes sestavu skleněných dveří se skleněnou příčkou a to v obou jednotkách. Vnitřní dveře jsou pak obložkové do sádrokartonu s povrchovou úpravou plastová bílá dýha. Obdobně tomu bude i u komerčních prostor. Požární dveře budou ocelové opatřeny samozavírači, viz. PBŘ. Vstupní dveře budou dřevěné a jsou navrženy jako sestava s okny Úpravy povrchů a skladby konstrukcí VNITŘNÍ POVRCHY V interiéru domu budou použity kvalitní materiály. Na všechny chodby navržené v objektu budou použity keramické dlažby obdobně tomu bude i u schodiště. Garáže a přidružené prostory využívají jako nášlapnou vrstvu přímo plochu základové desky, která bude leštěá se vsypem a opatřená ochranným nátěrem na beton. V 1NP budou v prodejnách laminátové podlahy. Zbytek prostor bude opatřen keramickou dlažbou s výjimkou kanceláře, kde bude průmyslový koberec. Ve 2NP je navržena keramická dlažba a zdvojené podlahy potažené buď kobercem nebo PVC. V bytech je v jednotlivých pokojích laminátová podlaha na chodbách, WC a v koupelnách pak keramická dlažba. Pod dlažbou ve vlhkých prostorech (koupelnách a WC) bude proveden hydroizolační nátěr s vyztužením rohů a vytažením stěrky na stěny, v místě sprchových koutů a van bude hydroizolační stěrka vytažena min. do výšky 2,0 metrů resp. 1,5 metrů výšky pod obkladem. Obklad a dlažba bude využit v jeho maximálních možných rozměrech. Před vlastní realizací bude vypracován výkres spárořezu v rámci projektové dokumentace interiéru. Vnitřní povrchy zděných stěn jsou navrženy z vápenocementových omítek s výmalbou v odstínu dle upřesnění investora. Stejné povrchová úprava je navržena i pro stropní konstrukce. U sádrokartonových příček bude provedena pouze malba a to dle přání investora. 27

NÁZEV STAVBY: STAVEBNÍ ÚPRAVY A PŘÍSTAVBA OBJEKTU PRO VYTVOŘENÍ SÍDLA FIRMY

NÁZEV STAVBY: STAVEBNÍ ÚPRAVY A PŘÍSTAVBA OBJEKTU PRO VYTVOŘENÍ SÍDLA FIRMY P R O J E K Č N Í K A N C E L Á Ř I N G. P A V E L Š E D I V Ý A N T. D V O Ř Á K A 8 9, 6 7 5 7 1 N Á M Ě Š Ť N A D O S L A V O U e - m a i l : s e d i v y. p a v e l @ s e z n a m. c z t e l. 5 6 8 6
