1 Identifikační údaje stavby Stavba : A. PRŮVODNÍ ZPRÁVA Dvoupodlažní rodinný dům o jedné bytové jednotce Místo stavby: Obec Vrané nad Vltavou, okres Praha západ Kraj Středočeský B. TECHNICKÁ ZPRÁVA ARCHITEKTONICKO STAVEBNÍ ČÁST Účel objektu Účelem stavby je bydlení, jedna bytová jednotka na dvou podlažích. Projektant: Lyčková Zuzana Dopravní řešení Plocha pozemku: 2400 m 2 Užitná plocha: 1. NP 95,17 m 2 2. NP 87 m 2 celkem : 182,17 m 2 Zastavěná plocha : 116 m 2 Základní charakteristika stavby a její užití Navrhovaný objekt je samostatně stojící dvoupodlažní rodinný dům o jedné bytové jednotce. Jedná se nepodsklepený objekt s plochou nepochozí střechou. V přízemí navazuje na dům terasa na terénu. Pozemek na němž je objekt situován se nachází v obci Vrané nad Vltavou, okres Praha západ. Pozemek je rohový o celkové výměře cca 2400 m 2. Pozemek se mírně svažuje k východu. Komunikace přiléhají k pozemku na jižní a východní hranici, ostatní strany pozemku sousedí z hranicemi soukromých pozemků. Okolní zástavbu tvoří převážně nízkopodlažní rodinné domy. Pozemek je v soukromém vlastnictví stavebníka, přilehlé komunikace patří obci. Pozemek není v současné době zastavěn. Hlavní vstup do objektu se nachází na severní fasádě v přízemí domu, tam se také nachází technická místnost, kuchyň, šatna, WC a hlavní obývací prostor. V patře domu jsou situovány ložnice, atelier, koupelna a WC. Hlavní vstup se nachází na severní fasádě objektu v přízemí. Vstup a vjezd na pozemek je navržen na severním konci pozemku. Je řešen zpevněnou plochou vedoucí k objektu, před objektem je možnost parkování dvou osobních vozidel, z toho jednoho pod přístřeškem. Urbanistické, architektonické a dispoziční řešení Architektonické a urbanistické řešení vyplývá ze vztahu k okolí, a to jak vzhledem k orientaci a výhledu z pozemku, tak k okolní zástavbě. Objekt je řešen na půdoryse čtverce s ústředním bodem schodiště obsluhujícího objekt, které je taktéž na půdoryse čtverce, a to s využitím geometrie a symetrie. Při pohledu z venku tvoří dům dva objemy hmoty vytvořené použitím různých fasád a zapuštěním části stěn. Provětrávanou fasádou z Cetris desek a výrazného prosklení je do vnějšího prostoru vyjádřen otevřený a vzdušný vnitřní prostor. Naopak ostatní prostor se jeví jakoby vykonzolován nad touto částí. 1. NP vstupní podlaží, v zádveří se nachází vstup do šatny a WC, prostor schodiště je oddělen dveřmi jak od zádveří tak od dalšího obytného prostoru v přízemí. Dále se zde nachází kuchyň s prostorem jídelny, prostor pracovny a obývacího pokoje. Otevřený prostor v přízemí je možné při přání investora alternativně řešit pomocí posuvných stěn, kterými lze dosáhnout větší míry oddělení prostoru. Z obývacího prostoru je vstup na terasu. 2. NP v tomto prostoru jsou navrženy ložnice pro děti a ložnice pro rodiče, dále pak pokoj sloužící jako atelier, eventuálně jako hostinský pokoj. V prostoru výstupu ze schodiště se nachází vstup do koupelny a WC. Prostor schodiště je osvětlen seshora bodovým světlíkem. Orientace objektu je dána světovými stranami a možností výhledu na scenérii řeky Vltavy. Vstup a vjezd na pozemek je navržen ze západu na severním konci pozemku. Je řešen zpevněnou plochou vedoucí k objektu, před objektem je možnost parkování dvou osobního vozidel z toho jednoho pod přístřeškem. Vnitřní kanalizace a dešťová voda ze střechy je přípojkou přes revizní šachtu napojena na kanalizační síť vedenou pod místní komunikací. Zásobování vodou z veřejné vodovodní sítě, vodoměrná šachta na hranici pozemku. Zásobování plynem taktéž z veřejného plynovodu, HUP na hranici pozemku. Na rozvod elektrické energie je objekt napojen přes pojistnou skříň na hranici pozemku.

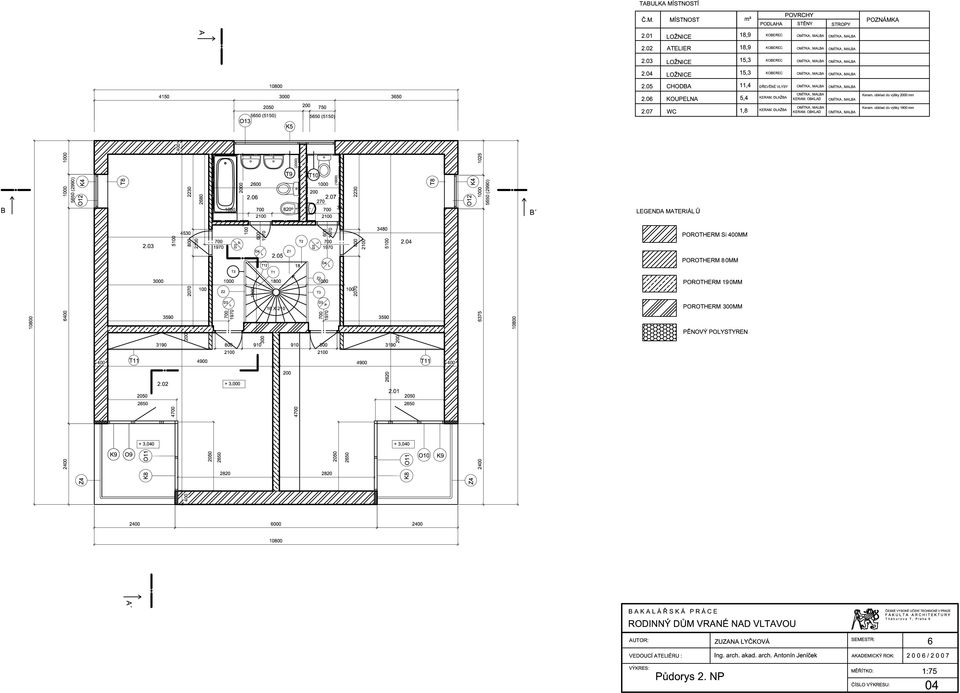

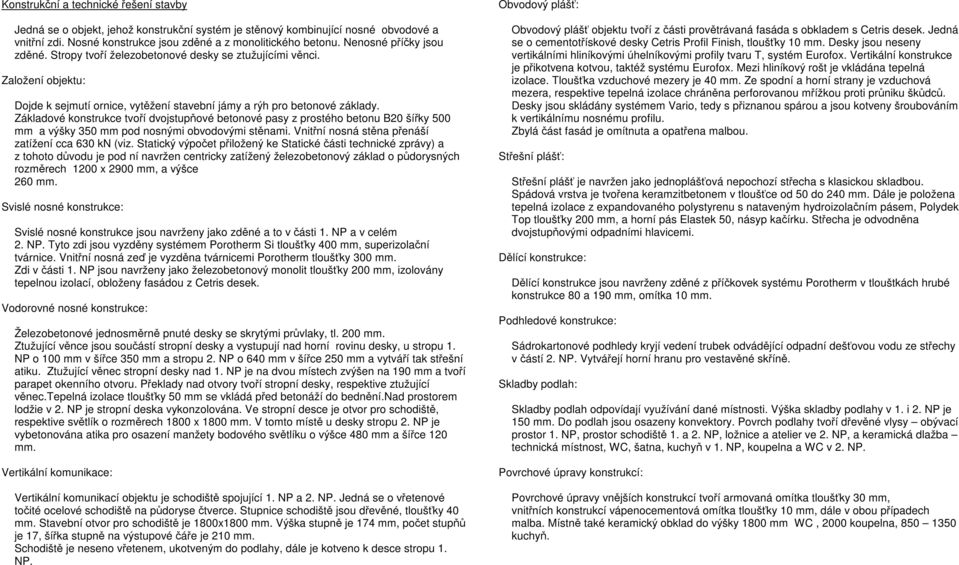

2 Konstrukční a technické řešení stavby Jedná se o objekt, jehož konstrukční systém je stěnový kombinující nosné obvodové a vnitřní zdi. Nosné konstrukce jsou zděné a z monolitického betonu. Nenosné příčky jsou zděné. Stropy tvoří železobetonové desky se ztužujícími věnci. Založení objektu: Dojde k sejmutí ornice, vytěžení stavební jámy a rýh pro betonové základy. Základové konstrukce tvoří dvojstupňové betonové pasy z prostého betonu B20 šířky 500 mm a výšky 350 mm pod nosnými obvodovými stěnami. Vnitřní nosná stěna přenáší zatížení cca 630 kn (viz. Statický výpočet přiložený ke Statické části technické zprávy) a z tohoto důvodu je pod ní navržen centricky zatížený železobetonový základ o půdorysných rozměrech 1200 x 2900 mm, a výšce 260 mm. Svislé nosné konstrukce: Svislé nosné konstrukce jsou navrženy jako zděné a to v části 1. NP a v celém 2. NP. Tyto zdi jsou vyzděny systémem Porotherm Si tloušťky 400 mm, superizolační tvárnice. Vnitřní nosná zeď je vyzděna tvárnicemi Porotherm tloušťky 300 mm. Zdi v části 1. NP jsou navrženy jako železobetonový monolit tloušťky 200 mm, izolovány tepelnou izolací, obloženy fasádou z Cetris desek. Vodorovné nosné konstrukce: Železobetonové jednosměrně pnuté desky se skrytými průvlaky, tl. 200 mm. Ztužující věnce jsou součástí stropní desky a vystupují nad horní rovinu desky, u stropu 1. NP o 100 mm v šířce 350 mm a stropu 2. NP o 640 mm v šířce 250 mm a vytváří tak střešní atiku. Ztužující věnec stropní desky nad 1. NP je na dvou místech zvýšen na 190 mm a tvoří parapet okenního otvoru. Překlady nad otvory tvoří stropní desky, respektive ztužující věnec.tepelná izolace tloušťky 50 mm se vkládá před betonáží do bednění.nad prostorem lodžie v 2. NP je stropní deska vykonzolována. Ve stropní desce je otvor pro schodiště, respektive světlík o rozměrech 1800 x 1800 mm. V tomto místě u desky stropu 2. NP je vybetonována atika pro osazení manžety bodového světlíku o výšce 480 mm a šířce 120 mm. Vertikální komunikace: Vertikální komunikací objektu je schodiště spojující 1. NP a 2. NP. Jedná se o vřetenové točité ocelové schodiště na půdoryse čtverce. Stupnice schodiště jsou dřevěné, tloušťky 40 mm. Stavební otvor pro schodiště je 1800x1800 mm. Výška stupně je 174 mm, počet stupňů je 17, šířka stupně na výstupové čáře je 210 mm. Schodiště je neseno vřetenem, ukotveným do podlahy, dále je kotveno k desce stropu 1. NP. Obvodový plášť: Obvodový plášť objektu tvoří z části provětrávaná fasáda s obkladem s Cetris desek. Jedná se o cementotřískové desky Cetris Profil Finish, tloušťky 10 mm. Desky jsou neseny vertikálními hliníkovými úhelníkovými profily tvaru T, systém Eurofox. Vertikální konstrukce je přikotvena kotvou, taktéž systému Eurofox. Mezi hliníkový rošt je vkládána tepelná izolace. Tloušťka vzduchové mezery je 40 mm. Ze spodní a horní strany je vzduchová mezera, respektive tepelná izolace chráněna perforovanou mřížkou proti průniku škůdců. Desky jsou skládány systémem Vario, tedy s přiznanou spárou a jsou kotveny šroubováním k vertikálnímu nosnému profilu. Zbylá část fasád je omítnuta a opatřena malbou. Střešní plášť: Střešní plášť je navržen jako jednoplášťová nepochozí střecha s klasickou skladbou. Spádová vrstva je tvořena keramzitbetonem v tloušťce od 50 do 240 mm. Dále je položena tepelná izolace z expandovaného polystyrenu s nataveným hydroizolačním pásem, Polydek Top tloušťky 200 mm, a horní pás Elastek 50, násyp kačírku. Střecha je odvodněna dvojstupňovými odpadními hlavicemi. Dělící konstrukce: Dělící konstrukce jsou navrženy zděné z příčkovek systému Porotherm v tlouštkách hrubé konstrukce 80 a 190 mm, omítka 10 mm. Podhledové konstrukce: Sádrokartonové podhledy kryjí vedení trubek odvádějící odpadní dešťovou vodu ze střechy v částí 2. NP. Vytvářejí horní hranu pro vestavěné skříně. Skladby podlah: Skladby podlah odpovídají využívání dané místnosti. Výška skladby podlahy v 1. i 2. NP je 150 mm. Do podlah jsou osazeny konvektory. Povrch podlahy tvoří dřevěné vlysy obývací prostor 1. NP, prostor schodiště 1. a 2. NP, ložnice a atelier ve 2. NP, a keramická dlažba technická místnost, WC, šatna, kuchyň v 1. NP, koupelna a WC v 2. NP. Povrchové úpravy konstrukcí: Povrchové úpravy vnějších konstrukcí tvoří armovaná omítka tloušťky 30 mm, vnitřních konstrukcí vápenocementová omítka tloušťky 10 mm, dále v obou případech malba. Místně také keramický obklad do výšky 1800 mm WC, 2000 koupelna, kuchyň.

3 Výplně otvorů: Okna jsou navržena jako dřevěná Eurookna zasklená izolačním dvojsklem, okna jsou opatřena bezpečnostní fólií, která umožňuje větší ochranu při napadení skla, a to jak při loupeži,nehodě, tak při přírodních pohromách. Tloušťka fólie je 0,30 mm, je bezbarvá a UV filtr zachytí až 98 % škodlivého záření. Instaluje se na vnitřní stranu skla. Vnitřní dveře jsou převážně dřevěné plné. Osazují se do dřevěných zárubní. Z prostoru schodiště v 1. NP vedou posuvné skleněné dveře na systémovém pojezdu, kování Manet. Vstupní dveře jsou dřevěné, plné s prosklenými bočními světlíky, tyto světlíky jsou opatřeny bezpečnostní fólií stejných parametrů jako u okenních skel. Doplňkové konstrukce: Zábradlí v interiéru i exteriéru jsou navržena s pásové oceli a jsou kotvena do stropních desek nebo nosných zdí. Bodový světlík firmy allux, systémové řešení osazení při využití sklolaminátové manžety, vyplněné polyuretanem. Polykarbonátová kopule opatřená fólií na polykarbonátové plochy, která chrání před nežádoucími účinky tepelné složky slunečního záření. Instaluje se z vnější strany. Hydroizolační systém Provedení hydroizolačního systému dle dodavatele, jedná se o asfaltové hydroizolační pásy. Prostupy konstrukcemi, které procházejí hydroizolačním systémem budou řešeny dle technologických předpisů dodavatele. Vodorovná izolace proti zemni vlhkosti je položena celoplošně na dokončenou vrstvu podkladního betonu pod podlahou 1. NP. Svislá izolace základové konstrukce vytažena 300 mm nad terén. Hydroizolace střešního pláště zajištěna spodní vrstvou hydroizolačních pásů natavenou na tepelnou izolaci a horní vrstvou hydroizolačních asfaltových pásů Elastek. Na stropní desce 2. NP bude natažena pojistná hydroizolace, respektive parozábrana. Vliv stavby a jejího užívání na životní prostředí Stavba ani její užívání nebude mít výrazný negativní vliv na životní prostředí. Při výstavbě bude dbáno na minimální zatěžování území dopravou a snížení hlučnosti a prašnosti na minimum. Vybavení vestavěným interiérovým zařízením: V objektu je vestavěná kuchyňská linka tvaru písmene U v 1. NP o šířkách 600 mm, ve 2. NP jsou instalovány vestavěné šatní skříně. Tepelně technické vlastnosti konstrukcí, hydroizolační systém Tepelně technické vlastnosti Při návrhu a dimenzování konstrukcí z hlediska jejich tepelně technických vlastností vycházíme z informací poskytovaných výrobcem, z hodnot součinitelů prostupů tepla daných konstrukcí. Obvodová stěna ze superizolačních tvárnic Porotherm Si tloušťky 400 mm součinitel prostupu tepla je 0,25 W/m 2 K, doporučená normová hodnota. Vážená laboratorní neprůzvučnost zdiva R w = 49 db. Obvodová stěna ze železobetonového monolitu, zateplená teplenou izolací z polystyrenu součinitel prostupu tepla je 0,25 W/m 2 K, doporučená normová hodnota. Podlahy jsou zatepleny expandovaným polystyrenem tloušťky 80 mm, střešní plášť izolací tloušťky 200 mm a odpovídají požadavkům na prostup tepla. Základové konstrukce jsou zatepleny expandovaným polysteyrenem, vyvedeným 300 mm nad terén. Zasklení oken provedeno izolačním dvojsklem, součinitel prostupu tepla 1,1 W/m 2 K. Světlík, součinitel prostupu tepla 1,25 W/m 2 K.

4 STATICKÁ ČÁST Předmětem návrhu je objekt rodinného domu o dvou nadzemních podlažích. Konstrukční výška 1. NP je 2,950 m a 2. NP 3,050 m. Jeden dilatační celek. Prostorová tuhost zajištěna tuhou stropní deskou s obvodovým věncem a nosnými obvodovými a vnitřními stěnami. Nosný systém stavební konstrukce Nosný systém stavební konstrukce je stěnový kombinující obvodové a vnitřní nosné stěny. Zdůvodnění zvoleného konstrukčního řešení Konstrukční systém vychází z konceptu objektu a jeho využívaní pro bydlení. Rozdílné využití materiálu v 1. NP vyplývá z architektonického řešení hmot objektu. Část tvořena železobetonovými stěnami má být opticky zapuštěna a oddělena od zbytku objektu. Železobetonové stropy a věnce jsou navrženy ke ztužení objektu. Věnce jsou obráceny směrem nahoru z důvodu umístění oken pod stropní deskou v takové výšce, aby nebránili v zařízení místností. Obvodové nosné stěny: 1. NP - Zdivo Porotherm Si, tl. 400 mm - Železobetonové monolitické stěny, tl. 200 mm 2. NP- Zdivo Porotherm Si, tl. 400 mm Vnitřní nosná zeď Porotherm, tl. 300 mm Příčné rozpětí mezi stěnami je 5 m. Vodorovné konstrukce: Železobetonové jednosměrně pnuté desky se skrytými průvlaky, tl. 200 mm. Ztužující věnce jsou součástí stropní desky a vystupují nad horní rovinu desky, u stropu 1. NP o 100 mm v šířce 350 mm a stropu 2. NP o 640 mm v šířce 250 mm a vytváří tak střešní atiku. Ztužující věnec stropní desky nad 1. NP je na dvou místech zvýšen na 190 mm a tvoří parapet okenního otvoru. Překlady nad otvory tvoří stropní desky, respektive ztužující věnec. Tepelná izolace tloušťky 50 mm se vkládá před betonáží do bednění. Nad prostorem lodžie v 2. NP je stropní deska vykonzolována. Ve stropní desce je otvor pro schodiště, respektive světlík o rozměrech 1800 x 1800 mm. V tomto místě u desky stropu 2. NP je vybetonována atika pro osazení manžety bodového světlíku o výšce 480 mm a šířce 120 mm. Základy: Dvojstupňové základové pasy šířky 500 mm a výšky 350 mm pod obvodovými nosnými stěnami z prostého betonu B 20. Základové pasy jsou centricky zatížené. Železobetonový základ pod vnitřní nosnou zdí o rozměrech 1200 x 2900 mm a výšky 260 mm, centricky zatíženo. Pod základem je vrstva betonu 90 mm. V základech jsou prostupy pro potrubí TZB kanalizace, vodovodní přípojka, plynová přípojka.

5 ČÁST TZB Řešení PO Objekt je situován v obci Vrané nad Vltavou, přístupný z komunikace v ulici Ke Škole. Vstup na pozemek v severní části, tamtéž hlavní uzávěry plynu, vody, hlavní rozvaděč elektrické energie je umístěn v zádveří. Vstup do vnitřní zásahové cesty je na severní fasádě objektu, hlavní vstup do objektu. Konstrukční a dispoziční řešení objektu Objektem je novostavba zděného rodinného domu o dvou nadzemních podlažích, o plošné výměře 100 m 2 na patro, celkem tedy 200 m 2. Celková výška objektu je 6,8 m. Výška od podlahy 1. NP k podlaze 2. NP je 2,950 m. Obvodové nosné zdivo je navrženo z části z tvárnic Porotherm Si tl. 400 mm, třída A1 nehořlavé, požární odolnost REI 120 a z části je tvořeno železobetonovými stěnami s krytím výztuže minimálně 20 mm a požární odolností min. 120 minut. Vnitřní příčky jsou navrženy jako zděné z tvárnic Porotherm tl. 8,5 mm a 19 mm, bez požadavku na požární odolnost. Stropní konstrukci tvoří železobetonová deska s krytím výztuže min. 20 mm a požární odolností min. 120 minut. Dělení na požární úseky Celý objekt je jedním požárním úsekem, konstrukce jsou nehořlavé. Únikové cesty Z objektu je únik zajištěn nechráněnými únikovými cesta na volné prostranství. A to buď vstupními dveřmi nebo východy na terasu v přízemí, nejdelší možná délka úniku je cca 15 m. Odstupové vzdálenosti Objekt splňuje odstupové vzdálenosti od okolní zástavby, min. vzdálenost ke kraji sousedního pozemku je 8,1 m. Není zasahováno do požárně nebezpečného úseku jiného objektu. Požární zásah K příjezdu požárních vozidel slouží stávající dvouproudá komunikace a zpevněná komunikace na pozemku. Výška objektu nevyžaduje použití výškové mobilní techniky, nástupní plochu není nutné zřizovat. V objektu je umístěn PHP práškový s náplní 3 kg u hlavního rozvaděče elektrické energie, další je umístěn u plynového kotle, pěnový s náplní 3 kg. Systémy technického vybavení Objekt je zásobován vodou z veřejného vodovodu. Veřejný vodovod vede v půdorysném profilu komunikace přilehlé k západní hranici pozemku. Vodovodní přípojkou DN 25 je do domu vedena přes vodoměrnou šachtu na okraji pozemku pitná voda. Přes pojistnou skříň na hranici pozemku bude objekt napojen na rozvod elektrické energie napájecím kabelem ve výkopu předepsaných parametrů. Hlavní rozvaděč bude umístěn v zádveří objektu, a v patře rozvaděč patrový. Přípojka NTL plynovodu bude na hranici pozemku přivedena do HUP, odtud bude potrubí dovedeno do objektu. Objekt je vytápěn turbokotlem, topidly jsou podlahové konvektory, místně elektrickými žebříkovými topidly. Na řad splaškové kanalizace bude objekt napojen potrubím DN 200 přes revizní šachtu novou přípojkou. Stejně tak odvod dešťové vody. Větrání je přirozené okny. Digestoř je navržena recirkulační s uhlíkovým filtrem, nutnost výměny filtru v předepsaných intervalech. Odvoz PDO bude zajištěn firmou zabývající se touto činností v místě výstavby. Na hranici pozemku umístěna nádoba na PDO. Plynový turbokotel je umístěn v oddělené místnosti v přízemí objektu. Rozvody jsou vedeny ve zdivu, v podlaze, zavěšeny pod stropem. Děšťové odpadní potrubí je vedeno místně pod stropem kryté podhledem. Požární voda U tohoto typu objektu (rodinný dům) se vnitřní požární vodovod nenavrhuje. Pro vnější požární vodu je požadován přívod vody DN80, což je v tomto případě splněno. Hydrant do 100 m.

6 ČÁST REALIZACE STAVEB Řešení staveniště Staveniště je možné zřídit převážně na západní a jižní části parcely. Pozemek je rozsáhlý a podle potřeby lze plochu na skladování materiálu zvětšit. Svah staveniště je velmi mírný, terén bude pod potřebnou plochou staveništěm srovnán do roviny. Pozemek je přístupný z ulice Ke Škole, která celou parcelu lemuje. Na pozemku se nenachází žádné stavby, které by bylo nutno odstranit, pouze nízká zeleň. Okolní zástavbu tvoří nízkopodlažní rodinné domky. Zařízení staveniště: Bednění : rozměr jednoho prvku 2700 x 500 mm plocha pro ošetření bednění, vytvořená tak, aby nedošlo ke kontaminaci půdy 6 m 2, 4x4 m, 16 m 2 Výztuž : tyče Ø 12,12 m 2, místo pro výrobu podpory a vzpěry 9 m 2, kari síť 6 m 2 Betonáž : pro násypný koš a jeho plnění 4 m 2 Plocha pro jeřáb: (3,8 x 3,8)14,44 m 2 Zdivo : 56 m 3 / patro spotřeba 40 ks/m 3 = 2240 ks 38 palet/60ks velikost palety 1180 x 1000 mm celková plocha 30 m 2 skladovat se budou dvě palety nad sebou, manipulační ulička 500mm Malta : spotřeba 94l/m 3, 1 pytel = 50 l 5000l 100 pytlů 4 palety/50 pytlů velikost palety 1180 x 1000 mm Postup výstavby Nejprve budou provedeny zemní práce vytěžení stavební jámy, rýhy pro betonové základy, pomocí rypadla. Provedení základů, včetně chrániček ležatých rozvodů TZB. Provedení hrubé spodní stavby ležaté rozvody TZB,podsyp, podkladní beton, hydroizolace. Provedení hrubé vrchní stavby zdění obvodového zdiva a vnitřního nosného zdiva, monolitické ŽB stěny ( bednění 1.str., armování, bednění 2. str.,betonáž, odbednění), monolitický ŽB strop ( bednění, armování, betonáž, odbednění ), zdění druhého podlaží, monolitický ŽB strop (bednění, armování, betonáž, odbednění ). Provedení zastřešení vytvoření spádové vrstvy z keramzitbetonu, osazení větracích a odpadních hlavic, položení tepelné izolace, položení hydroizolace, násyp kačírku, klempířské práce. Provedení obvodového pláště armovaná omítka, montáž nosného hliníkového roštu, montáž tepelné izolace, osazení Cetris desek, vnější parapety, hromosvod, malba. Provedení hrubých vnitřních konstrukcí zdění příček, osazování oken, rozvody TZB, omítání stěn a stropů, realizace hrubých podlah, osazení schodiště. Provedení dokončovacích vnitřních konstrukcí- osazování zařízení TZB, obklad stěn, malba stěn, realizace nášlapných vrstev podlahy,osazování dveří, osazování vnitřních parapetů, kompletace schodiště, montáž vestavěných zařízení. Návrh zdvihacího prostředku Zdvihací prostředek je samostavitelný jeřáb Liebherr 32 H návrh: zatížení jeřábu: koš na bet. směs 0,7 m 3 + mokrá bet. směs 2040 kg max systémové bednění, stěnové hmotnost dílce 52 kg, max 12 dílců, 600kg betonářská výztuž hmotnost svazku lze upravit, hmotnostně malé prvky, tyče Ø 12, 0,92 kg/bm; kari sítě 2x3m 22,5 kg paleta zdícího systému Porotherm Si hm. 980 kg
